区别汇总

电机本身的区别

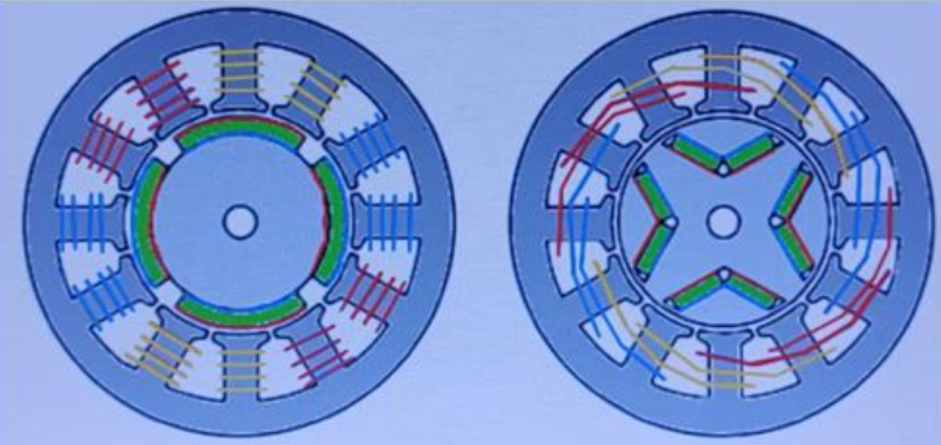

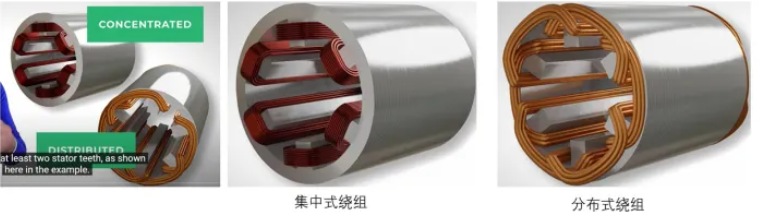

电机结构及绕线

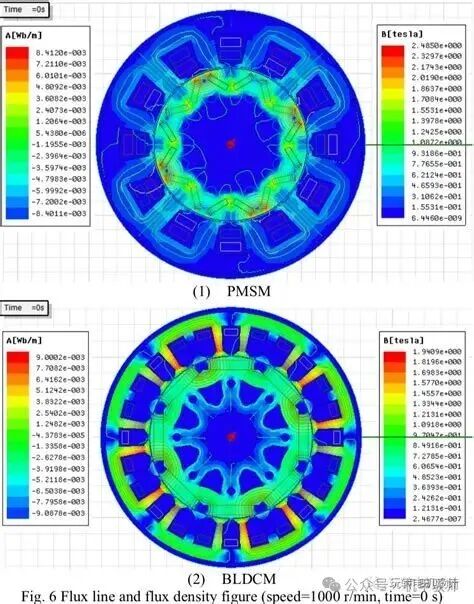

两者磁通的空间分布不同：
BLDC——永磁体产生梯形（方波）磁通，定子采用集中式绕组（每相两相相邻），导致反 EMF 为梯形波形。
PMSM——永磁体磁通呈正弦分布，定子采用分布式绕组（每相跨多个槽），反 EMF 为正弦波。

图片来源：https://blog.csdn.net/u013669912/article/details/147018653

图片来源：https://blog.csdn.net/weixin_48679215/article/details/150391701?spm=1001.2014.3001.5502

图片来源：https://baijiahao.baidu.com/s?id=1851807386845327316&wfr=spider&for=pc

电机反电动势波形EMF

BLDC：矩形波包含大量高次谐波。对矩形波进行傅里叶分解后，可观察到明显的三次谐波和五次谐波，这会降低电机性能，如图所示。

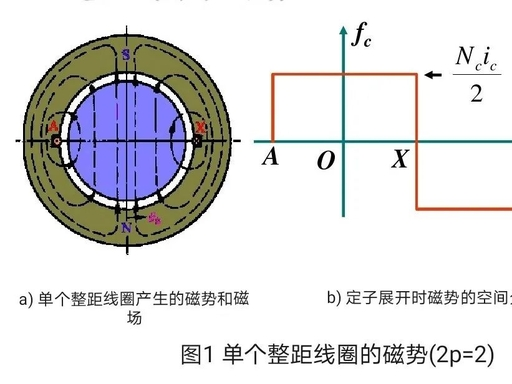

为什么是矩形波？
根据安培环路定律，单个整距线圈通电流 i、匝数 N 时，总磁动势为 Ni。
铁芯磁阻可忽略，磁动势几乎全部降落在两个对称的气隙上，每个气隙分得的磁动势是 Ni/2。
在线圈边之间的区域（比如从 A 到 X 的一个极距范围内），气隙磁阻处处相等，磁动势保持恒定值 Ni/2 不变。
在线圈边的位置（A 和 X 点），磁动势会发生突变，从 +Ni/2 跳变到 −Ni/2，或反之。
这种 “平台 + 突变” 的分布，在空间上就是一个标准的矩形波，没有斜变的过渡段。

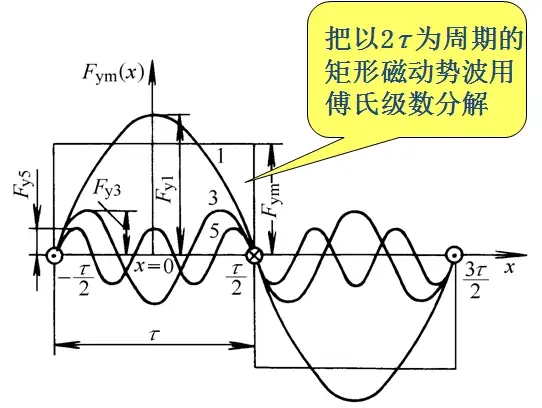

傅里叶分解：


图片来源：https://blog.csdn.net/u013669912/article/details/147018653

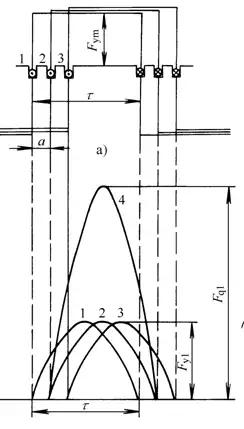

PMSM：短距和分布绕组可显著削弱高次谐波，这些正弦波（其实应该还是近似矩形）可视为相量进行叠加，由于存在相位差，叠加后的总磁动势小于三个同相磁动势的叠加值，即分布绕组会削弱磁动势；

图片来源：https://blog.csdn.net/u013669912/article/details/147018653

控制方法

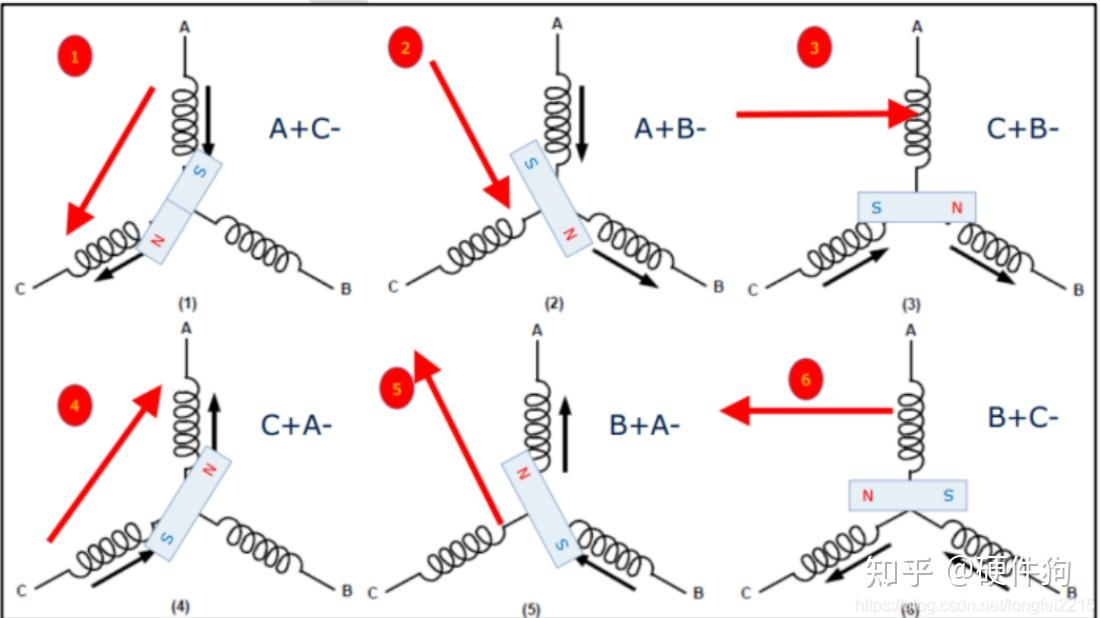

BLDC——六步换向

图片来源：https://zhuanlan.zhihu.com/p/599658549

PMSM——FOC磁场定向控制，其实就是矢量合成

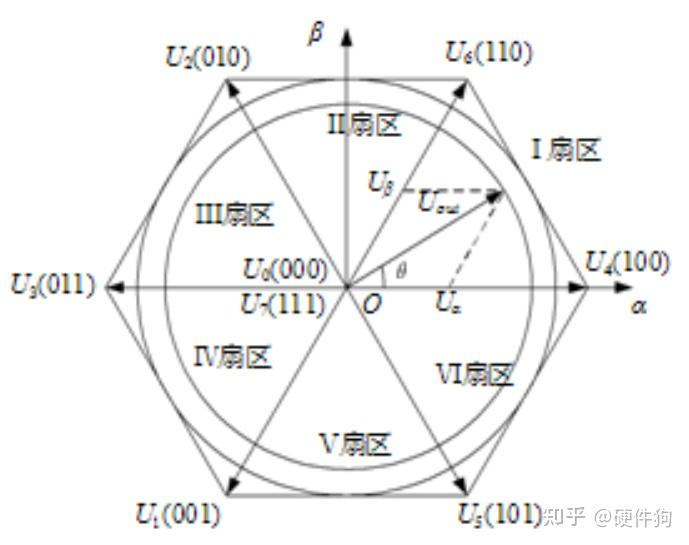

为什么是6扇区？
三相全桥的 “6 种有效状态”
FOC 的执行终端是三相逆变器（3 个桥臂、共 6 个功率开关管），开关管的通断组合决定了定子绕组能产生的基础磁场矢量：
开关组合规则：同一桥臂上下管不能同时导通（防短路），因此 6 个开关管的通断状态共有 8 种合法组合。
矢量分类：
零矢量（2 种）：000、111，合成矢量幅值为 0，用于 PWM 周期的首尾 “填充”。
非零矢量（6 种）：100、110、010、011、001、101，每种对应一个固定方向的电压矢量，间隔 60° 电角度均匀分布。
6 扇区的来源：6 个非零矢量将 360° 电角度平面等分为 6 个区间（每个 60°），每个区间对应一组相邻的非零矢量，构成一个 “扇区”。

图片来源：https://zhuanlan.zhihu.com/p/599658549

使用AI分析、matlab仿真代码

问题：
我想学习对比PMSM电机正弦对比BLDC梯形反电动势波形电机区别，请使用matlab仿真这两种电机的模型，输出完整的数学物理公式推导及matlab代码，每行代码详细注释，pmsm过程要完整包括电流环控制、坐标变换和调制策略及死区控制，BLDC使用六步换向

https://www.doubao.com/chat/38422526305859330?channel=dtLKF

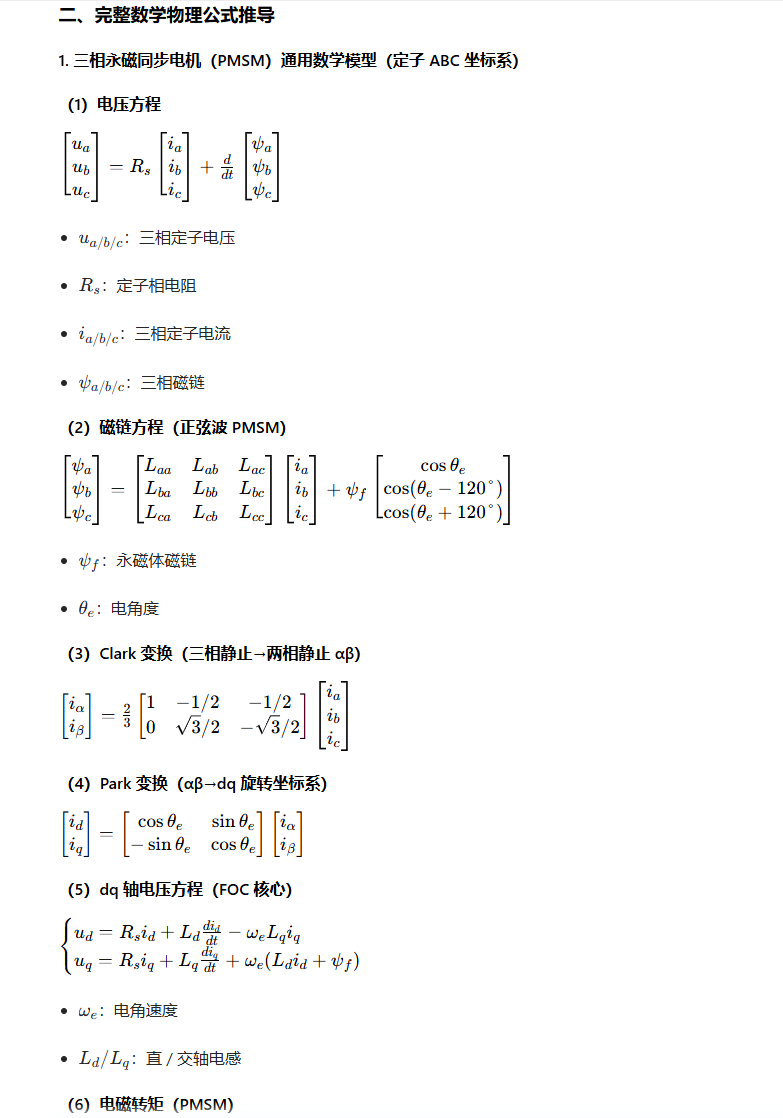

本质上就是：电压方程、磁链方程、Clark 变换、Park 变换、dq 轴电压方程

其他：

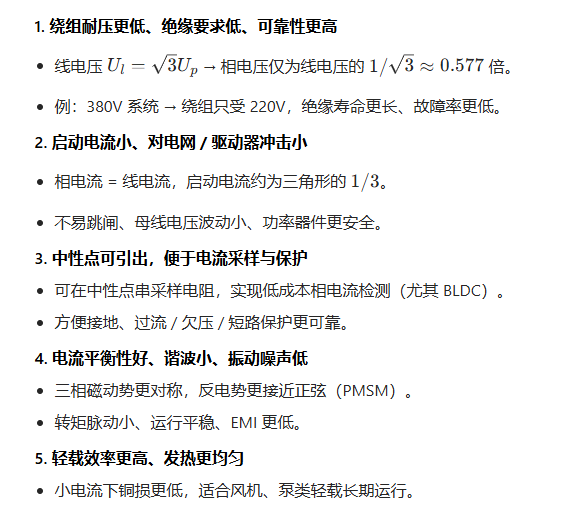

PMSM与BLDC，分别采用三角接法还是星型接法
星型接法核心的好处排名

https://www.doubao.com/chat/38422491012501250?channel=dtLKF
本质上就是：星形（Y 型）有中性点，每相相对独立，好控制且稳定，相电压低（单相220V，零线火线）
