主题078：数字孪生技术在对流换热系统中的应用

1. 数字孪生概述

1.1 什么是数字孪生

数字孪生（Digital Twin）是指通过数字化手段，在虚拟空间中构建与物理实体完全对应的虚拟模型，实现物理世界与数字世界的实时映射和交互。这一概念最早由美国密歇根大学的Michael Grieves教授于2003年提出，最初应用于航空航天领域的产品生命周期管理。

数字孪生的核心定义：
数字孪生是物理实体或系统的数字化表示，它通过实时数据连接，能够反映物理实体的状态、行为和性能，并支持预测、优化和决策。

1.2 数字孪生的发展历程

数字孪生技术经历了三个主要发展阶段：

第一阶段：概念萌芽（2003-2010）

2003年：Michael Grieves提出"与物理产品等价的虚拟数字化表达"
主要应用于产品设计和制造领域
侧重于静态的几何建模

第二阶段：技术成熟（2010-2017）

2010年：NASA将数字孪生应用于航天器维护
物联网技术的发展推动了实时数据连接
开始融入仿真分析和预测功能

第三阶段：广泛应用（2017至今）

工业4.0和智能制造的推动
人工智能技术的深度融合
从单一产品扩展到复杂系统

1.3 数字孪生的价值与意义

数字孪生技术为对流换热系统带来了革命性的价值：

1. 全生命周期管理

设计阶段：虚拟验证和优化
制造阶段：工艺仿真和质量控制
运行阶段：实时监控和预测
维护阶段：故障诊断和寿命预测

2. 成本效益

减少物理原型制作成本
降低试验风险和成本
优化运维策略，延长设备寿命
提高能源利用效率

3. 决策支持

基于数据的科学决策
预测性维护减少停机时间
优化操作策略提升性能

1.4 对流换热系统中的数字孪生

在对流换热领域，数字孪生技术具有特殊的应用价值：

应用场景：

换热器：性能监测、结垢预测、清洗优化
冷却系统：温度控制、流量优化、能耗管理
锅炉系统：燃烧优化、排放控制、安全监测
暖通空调：舒适度控制、节能优化、故障诊断

技术挑战：

多物理场耦合的复杂性
实时仿真的计算效率
传感器数据的准确性
模型更新和校准

2. 数字孪生的核心架构

2.1 数字孪生的三层架构

数字孪生系统通常采用三层架构：

┌─────────────────────────────────────────────────────────────┐
│                    应用层 (Application Layer)                │
│  ┌──────────────┐  ┌──────────────┐  ┌──────────────┐      │
│  │  可视化界面   │  │  决策支持    │  │  优化控制    │      │
│  └──────────────┘  └──────────────┘  └──────────────┘      │
└─────────────────────────────────────────────────────────────┘
                              │
┌─────────────────────────────────────────────────────────────┐
│                    平台层 (Platform Layer)                   │
│  ┌──────────────┐  ┌──────────────┐  ┌──────────────┐      │
│  │  数据管理    │  │  仿真引擎    │  │  AI分析      │      │
│  └──────────────┘  └──────────────┘  └──────────────┘      │
└─────────────────────────────────────────────────────────────┘
                              │
┌─────────────────────────────────────────────────────────────┐
│                    边缘层 (Edge Layer)                       │
│  ┌──────────────┐  ┌──────────────┐  ┌──────────────┐      │
│  │  传感器      │  │  控制器      │  │  执行器      │      │
│  └──────────────┘  └──────────────┘  └──────────────┘      │
└─────────────────────────────────────────────────────────────┘

2.2 物理实体层

物理实体层是数字孪生的基础，包括：

传感器网络：

温度传感器：热电偶、热电阻、红外测温
流量传感器：涡街流量计、电磁流量计、超声波流量计
压力传感器：压阻式、压电式、电容式
振动传感器：加速度计、速度传感器

数据采集系统：

采样频率：根据动态特性确定，通常为1Hz-1kHz
数据预处理：滤波、校准、异常检测
数据传输：有线（以太网、RS485）或无线（WiFi、LoRa、5G）

执行机构：

调节阀：控制流量和温度
变频器：调节泵和风机转速
开关设备：启停控制

2.3 虚拟模型层

虚拟模型层是数字孪生的核心，包括：

几何模型：

三维CAD模型
网格划分和简化
装配关系和约束

物理模型：

传热模型：导热、对流、辐射
流动模型：层流、湍流、多相流
结构模型：热应力、变形、振动

行为模型：

系统动力学模型
状态空间模型
代理模型（Surrogate Model）

2.4 连接与同步层

连接与同步层实现物理世界与数字世界的实时交互：

数据映射：

传感器数据到模型输入的映射
模型输出到物理系统状态的映射
数据时间同步和插值

模型校准：

参数辨识：基于实测数据调整模型参数
模型更新：在线更新模型结构和参数
不确定性量化：评估模型预测的不确定性

实时通信：

通信协议：MQTT、OPC UA、Modbus
数据格式：JSON、XML、Protobuf
延迟控制：确保实时性要求

2.5 应用服务层

应用服务层提供面向用户的各种功能：

可视化：

三维可视化：设备状态、温度场、流场
仪表盘：关键性能指标（KPI）
历史趋势：数据回放和分析

预测分析：

性能预测：基于当前状态预测未来性能
故障预测：剩余使用寿命（RUL）估计
优化建议：运行参数优化

决策支持：

维护计划：基于状态的维护策略
操作指导：优化操作建议
风险评估：安全性和可靠性评估

3. 物理系统建模

3.1 换热器物理建模

换热器是数字孪生最常见的应用对象之一。以管壳式换热器为例：

基本控制方程：

管程能量方程：
$\rho_t c_{p,t} \frac{\partial T_t}{\partial t} + \rho_t c_{p,t} u_t \frac{\partial T_t}{\partial x} = \frac{4}{d_i} q''$

壳程能量方程：
$\rho_s c_{p,s} \frac{\partial T_s}{\partial t} + \rho_s c_{p,s} u_s \frac{\partial T_s}{\partial x} = -\frac{4d_o}{D_s^2 - n d_o^2} q''$

传热方程：
$q'' = U(T_s - T_t)$

总传热系数：
$\frac{1}{U} = \frac{1}{h_t} + \frac{d_i \ln(d_o/d_i)}{2k_w} + \frac{d_i}{d_o h_s} + R_f$

其中：

$\rho$ ：密度
$c_p$ ：比热容
$u$ ：流速
$T$ ：温度
$q^{''}$ ：热流密度
$U$ ：总传热系数
$h$ ：对流换热系数
$R_f$ ：污垢热阻

3.2 模型降阶技术

为了实现实时仿真，需要采用模型降阶技术：

本征正交分解（POD）：

$\approx \bar{T}(x) + \sum_{i=1}^{r} a_i(t) \phi_i(x)$

其中：

$\bar{T}(x)$ ：平均温度场
$\phi_i(x)$ ：POD模态
$a_i(t)$ ：时间系数
$r$ ：模态数量（通常 $\ll n$ ）

动态模式分解（DMD）：

$\mathbf{X}_{k+1} = \mathbf{A} \mathbf{X}_k$

通过特征值分解获得系统的动态特性。

3.3 参数辨识

数字孪生需要准确的模型参数，参数辨识方法包括：

最小二乘法：

$\min_{\theta} \sum_{i=1}^{N} (y_i^{meas} - y_i^{sim}(\theta))^2$

贝叶斯方法：

$p(\theta|D) = \frac{p(D|\theta)p(\theta)}{p(D)}$

卡尔曼滤波：

用于在线参数更新：

$\hat{\theta}_{k+1} = \hat{\theta}_k + K_k(y_k - \hat{y}_k)$

4. 虚拟模型构建

4.1 几何建模

数字孪生的几何模型需要平衡精度和效率：

建模流程：

从CAD导入几何模型
简化不必要的细节（小孔、倒角等）
提取流体域和固体域
网格划分和质量检查

网格策略：

边界层网格：捕捉近壁面梯度
自适应网格：根据解的特征调整
多尺度网格：不同区域采用不同密度

4.2 物理场仿真

流场仿真：

控制方程（RANS）：

连续性方程：
$\frac{\partial \bar{u}_i}{\partial x_i} = 0$

动量方程：
$\frac{\partial \bar{u}_i}{\partial t} + \bar{u}_j \frac{\partial \bar{u}_i}{\partial x_j} = -\frac{1}{\rho} \frac{\partial \bar{p}}{\partial x_i} + \nu \frac{\partial^2 \bar{u}_i}{\partial x_j \partial x_j} - \frac{\partial \overline{u'_i u'_j}}{\partial x_j}$

常用湍流模型：

$k-\epsilon$ 模型：标准型、RNG、Realizable
$k-\omega$ 模型：标准型、SST
雷诺应力模型（RSM）

温度场仿真：

能量方程：
$\frac{\partial T}{\partial t} + u_j \frac{\partial T}{\partial x_j} = \alpha \frac{\partial^2 T}{\partial x_j \partial x_j}$

4.3 代理模型构建

对于实时应用，需要构建计算高效的代理模型：

高斯过程回归：

$f(\mathbf{x}) \sim \mathcal{GP}(m(\mathbf{x}), k(\mathbf{x}, \mathbf{x}'))$

常用核函数：

径向基函数（RBF）： $k(\mathbf{x}, \mathbf{x}') = \sigma^2 \exp\left(-\frac{\|\mathbf{x}-\mathbf{x}'\|^2}{2l^2}\right)$ $
Matérn核：适用于非光滑函数

神经网络代理模型：

全连接网络：
$\hat{y} = f_{NN}(\mathbf{x}; \mathbf{W})$

训练目标：
$\min_{\mathbf{W}} \frac{1}{N} \sum_{i=1}^{N} (y_i - \hat{y}_i)^2 + \lambda \|\mathbf{W}\|^2$

5. 数据连接与同步

5.1 数据采集与传输

传感器布局：

关键位置：进出口、热点、易结垢区域
冗余设计：重要参数多点测量
采样策略：根据动态特性优化

数据传输架构：

传感器 → 边缘网关 → 云平台 → 数字孪生
   ↓         ↓          ↓
  本地    协议转换   数据存储
  预处理   MQTT      实时分析

通信协议：

MQTT：轻量级发布/订阅协议，适合物联网
OPC UA：工业自动化标准，支持复杂数据结构
Modbus：传统工业协议，简单可靠

5.2 数据预处理

数据清洗：

异常值检测：3σ准则、箱线图法
缺失值处理：插值、前向填充
数据平滑：移动平均、Savitzky-Golay滤波

数据校准：

传感器漂移校正
系统误差补偿
多传感器数据融合

特征提取：

时域特征：均值、方差、峰值、有效值
频域特征：FFT、功率谱密度
时频特征：小波变换、短时傅里叶变换

5.3 时间同步

数字孪生要求物理数据和仿真数据的时间同步：

时间戳对齐：

统一时间基准（UTC）
处理网络延迟
插值到统一时间网格

数据融合：

异步数据融合：不同采样率的数据整合
空间数据融合：多点测量数据整合
多源数据融合：仿真数据与实测数据结合

6. 实时仿真与预测

6.1 实时仿真技术

实时仿真是数字孪生的核心技术挑战：

加速技术：

并行计算：GPU加速、多核CPU
模型降阶：POD、DMD、Krylov子空间
代理模型：神经网络、高斯过程

时间步进策略：

显式格式：计算简单但受稳定性限制
隐式格式：稳定性好但计算量大
自适应步长：根据误差自动调整

实时性保证：

硬实时：确定性延迟保证
软实时：统计性延迟保证
准实时：允许一定延迟

6.2 状态估计

数字孪生需要准确估计物理系统的当前状态：

卡尔曼滤波：

状态预测：
$\hat{\mathbf{x}}_{k|k-1} = \mathbf{F}_k \hat{\mathbf{x}}_{k-1|k-1} + \mathbf{B}_k \mathbf{u}_k$

协方差预测：
$\mathbf{P}_{k|k-1} = \mathbf{F}_k \mathbf{P}_{k-1|k-1} \mathbf{F}_k^T + \mathbf{Q}_k$

卡尔曼增益：
$\mathbf{K}_k = \mathbf{P}_{k|k-1} \mathbf{H}_k^T (\mathbf{H}_k \mathbf{P}_{k|k-1} \mathbf{H}_k^T + \mathbf{R}_k)^{-1}$

状态更新：
$\hat{\mathbf{x}}_{k|k} = \hat{\mathbf{x}}_{k|k-1} + \mathbf{K}_k (\mathbf{z}_k - \mathbf{H}_k \hat{\mathbf{x}}_{k|k-1})$

扩展卡尔曼滤波（EKF）：

用于非线性系统，通过线性化处理：
$\mathbf{F}_k = \left. \frac{\partial \mathbf{f}}{\partial \mathbf{x}} \right|_{\hat{\mathbf{x}}_{k-1|k-1}}$

粒子滤波：

适用于强非线性、非高斯系统：
$p(\mathbf{x}_k | \mathbf{z}_{1:k}) \approx \sum_{i=1}^{N} w_k^i \delta(\mathbf{x}_k - \mathbf{x}_k^i)$

6.3 性能预测

基于当前状态预测未来性能：

短期预测（秒-分钟级）：

基于物理模型的仿真外推
考虑边界条件变化
用于实时控制

中期预测（小时-天级）：

结合运行计划
考虑负荷变化
用于调度优化

长期预测（周-月级）：

考虑设备老化
季节性因素
用于维护计划

7. 故障诊断与预测性维护

7.1 故障模式识别

对流换热系统的常见故障模式：

结垢：

症状：传热系数下降、压降增加
原因：水质不良、温度过高、流速过低
诊断：对比设计值和实测值

泄漏：

症状：流量异常、温度异常、压力下降
原因：腐蚀、疲劳、制造缺陷
诊断：质量平衡分析、示踪剂检测

堵塞：

症状：流量下降、压降异常
原因：杂质、结垢、生物附着
诊断：流动阻力分析

振动：

症状：噪声、疲劳裂纹
原因：流体激振、机械共振
诊断：频谱分析

7.2 故障诊断方法

基于模型的方法：

残差生成：
$\mathbf{r}(t) = \mathbf{y}(t) - \hat{\mathbf{y}}(t)$

故障检测：
$\mathbf{r}^T \mathbf{W} \mathbf{r} > J_{th}$

基于数据的方法：

主成分分析（PCA）：
$\mathbf{T} = \mathbf{X} \mathbf{P}$

故障检测指标：
$T^2 = \mathbf{t}^T \mathbf{S}^{-1} \mathbf{t}$
$\|\mathbf{x} - \hat{\mathbf{x}}\|^2$

机器学习方法：

支持向量机（SVM）
随机森林
深度神经网络
自编码器

7.3 剩余使用寿命预测

基于物理的退化模型：

结垢模型：
$R_f(t) = R_{f,\infty}(1 - e^{-t/\tau})$

腐蚀模型：
$d(t) = d_0 + kt^n$

数据驱动的RUL预测：

健康指标构建：
$f(\mathbf{x}(t))$

RUL估计：
$\inf\{t: HI(t) \leq HI_{th}\} - t_{current}$

深度学习方法：

长短期记忆网络（LSTM）：
$\mathbf{h}_t = \text{LSTM}(\mathbf{x}_t, \mathbf{h}_{t-1})$
$f_{NN}(\mathbf{h}_t)$

8. 优化控制与决策支持

8.1 实时优化控制

数字孪生支持基于模型的预测控制（MPC）：

MPC基本原理：

在每个采样时刻，求解优化问题：

$\min_{\mathbf{u}} \sum_{k=0}^{N-1} (\mathbf{y}_k - \mathbf{y}_{ref})^T \mathbf{Q} (\mathbf{y}_k - \mathbf{y}_{ref}) + \Delta \mathbf{u}_k^T \mathbf{R} \Delta \mathbf{u}_k$

约束条件：
$\mathbf{x}_{k+1} = \mathbf{f}(\mathbf{x}_k, \mathbf{u}_k)$
$\mathbf{y}_k = \mathbf{g}(\mathbf{x}_k)$
$\mathbf{u}_{min} \leq \mathbf{u}_k \leq \mathbf{u}_{max}$

优化算法：

序列二次规划（SQP）
内点法
遗传算法
粒子群优化

8.2 能效优化

目标函数：

$w_1 \cdot E_{total} + w_2 \cdot C_{operation} + w_3 \cdot C_{maintenance}$

其中：

$E_{total}$ ：总能耗
$C_{operation}$ ：运行成本
$C_{maintenance}$ ：维护成本
$w_i$ ：权重系数

优化变量：

流量分配
温度设定值
运行台数
清洗周期

8.3 决策支持系统

多目标决策：

层次分析法（AHP）：

建立层次结构
构造判断矩阵
计算权重向量
一致性检验

风险评估：

故障概率：
$P_f = P(R < S)$

风险值：
$P_f \times Consequence$

维护决策：

基于状态的维护（CBM）：

状态监测
健康评估
维护时机优化

9. 工业应用案例

9.1 电厂换热器数字孪生

项目背景：
某600MW火电厂高压加热器数字孪生系统

系统架构：

传感器：温度32点、压力16点、流量8点
采样频率：1Hz
通信：工业以太网+OPC UA
平台：私有云部署

功能实现：

实时性能监测
结垢预警（提前7天）
清洗优化建议
能耗分析

应用效果：

结垢导致的效率下降减少15%
非计划停机减少60%
年节约维护成本200万元

9.2 数据中心冷却系统

项目背景：
大型数据中心精密空调系统数字孪生

技术特点：

CFD模型与系统模型耦合
机器学习负荷预测
实时优化控制

优化策略：

根据IT负荷动态调整
自然冷却最大化
冷热通道优化

节能效果：

PUE降低0.15
年节电300万度

9.3 化工过程换热器网络

项目背景：
石化企业换热器网络优化

挑战：

多换热器耦合
多目标优化
安全约束

解决方案：

网络级数字孪生
数据驱动优化
在线清洗调度

经济效益：

热能回收率提高8%
年节约燃料费500万元

10. Python实践案例

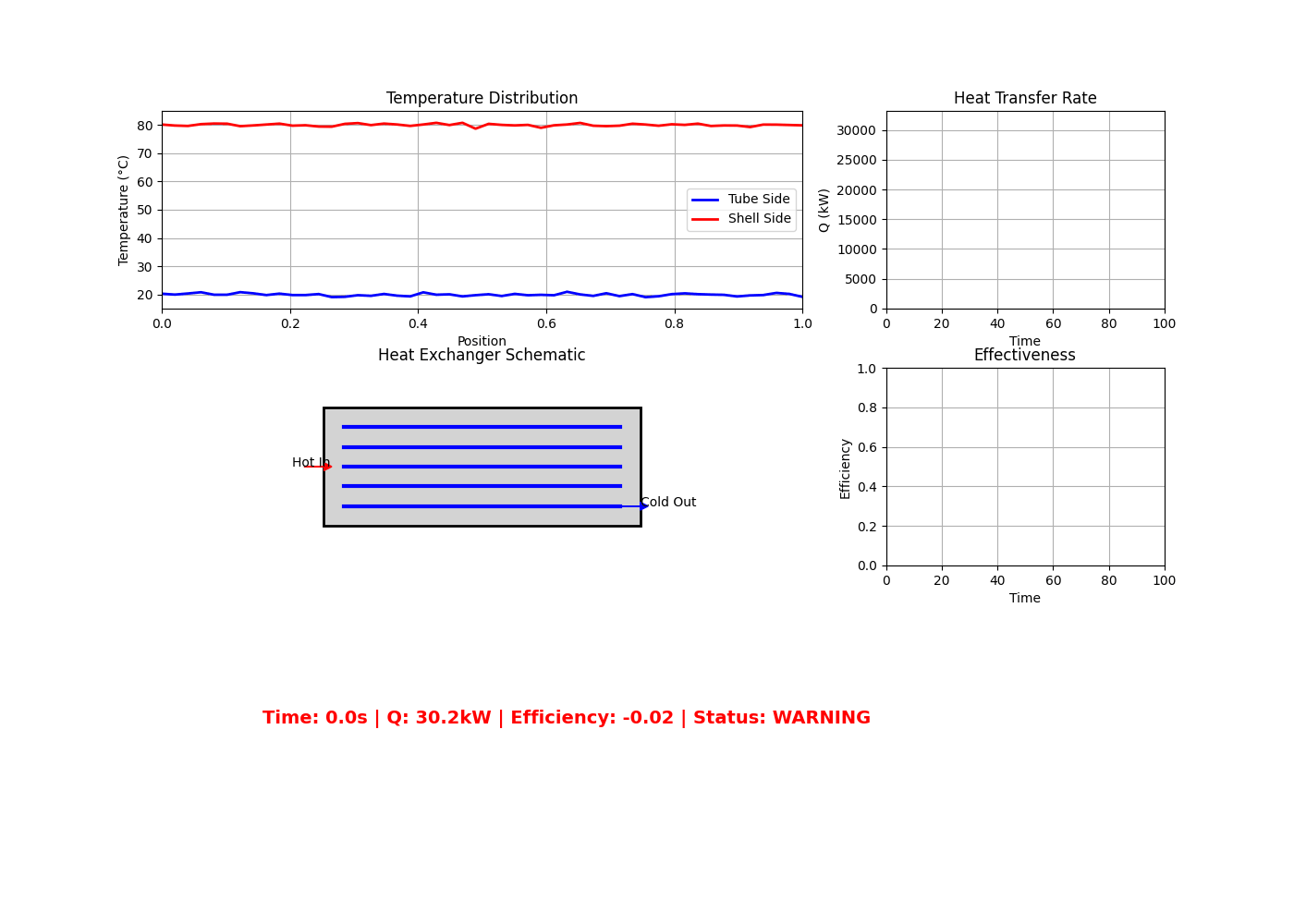

案例1：换热器数字孪生基础框架

import numpy as np
import matplotlib.pyplot as plt
from scipy.integrate import odeint

plt.switch_backend('Agg')

class HeatExchangerDigitalTwin:
    """换热器数字孪生模型"""

    def __init__(self, params):
        self.params = params
        self.history = {'T_t': [], 'T_s': [], 'Q': [], 'time': []}

    def physical_model(self, state, t, u_t, u_s, T_t_in, T_s_in):
        """物理模型"""
        T_t, T_s = state

        rho_t = self.params['rho_t']
        cp_t = self.params['cp_t']
        rho_s = self.params['rho_s']
        cp_s = self.params['cp_s']
        A = self.params['A']
        U = self.params['U']
        V_t = self.params['V_t']
        V_s = self.params['V_s']

        Q = U * A * (T_s - T_t)

        dT_t_dt = (u_t * A * (T_t_in - T_t) + Q) / (rho_t * cp_t * V_t)
        dT_s_dt = (u_s * A * (T_s_in - T_s) - Q) / (rho_s * cp_s * V_s)

        return [dT_t_dt, dT_s_dt]

    def simulate(self, t_span, initial_state, inputs):
        """仿真"""
        result = odeint(self.physical_model, initial_state, t_span, args=inputs)
        return result

    def update_parameters(self, measurements):
        """基于测量数据更新参数"""
        # 简单的参数校准
        pass

    def predict(self, current_state, future_inputs, horizon):
        """预测"""
        t_future = np.linspace(0, horizon, 100)
        prediction = self.simulate(t_future, current_state, future_inputs)
        return prediction

# 参数设置
params = {
    'rho_t': 1000, 'cp_t': 4180,  # 管程水
    'rho_s': 800, 'cp_s': 2100,   # 壳程油
    'A': 50, 'U': 500,            # 传热面积和系数
    'V_t': 0.5, 'V_s': 1.0        # 容积
}

# 创建数字孪生
twin = HeatExchangerDigitalTwin(params)

# 运行仿真
t = np.linspace(0, 3600, 1000)
initial_state = [20, 80]
inputs = (1.0, 0.5, 20, 80)  # u_t, u_s, T_t_in, T_s_in

result = twin.simulate(t, initial_state, inputs)

# 可视化

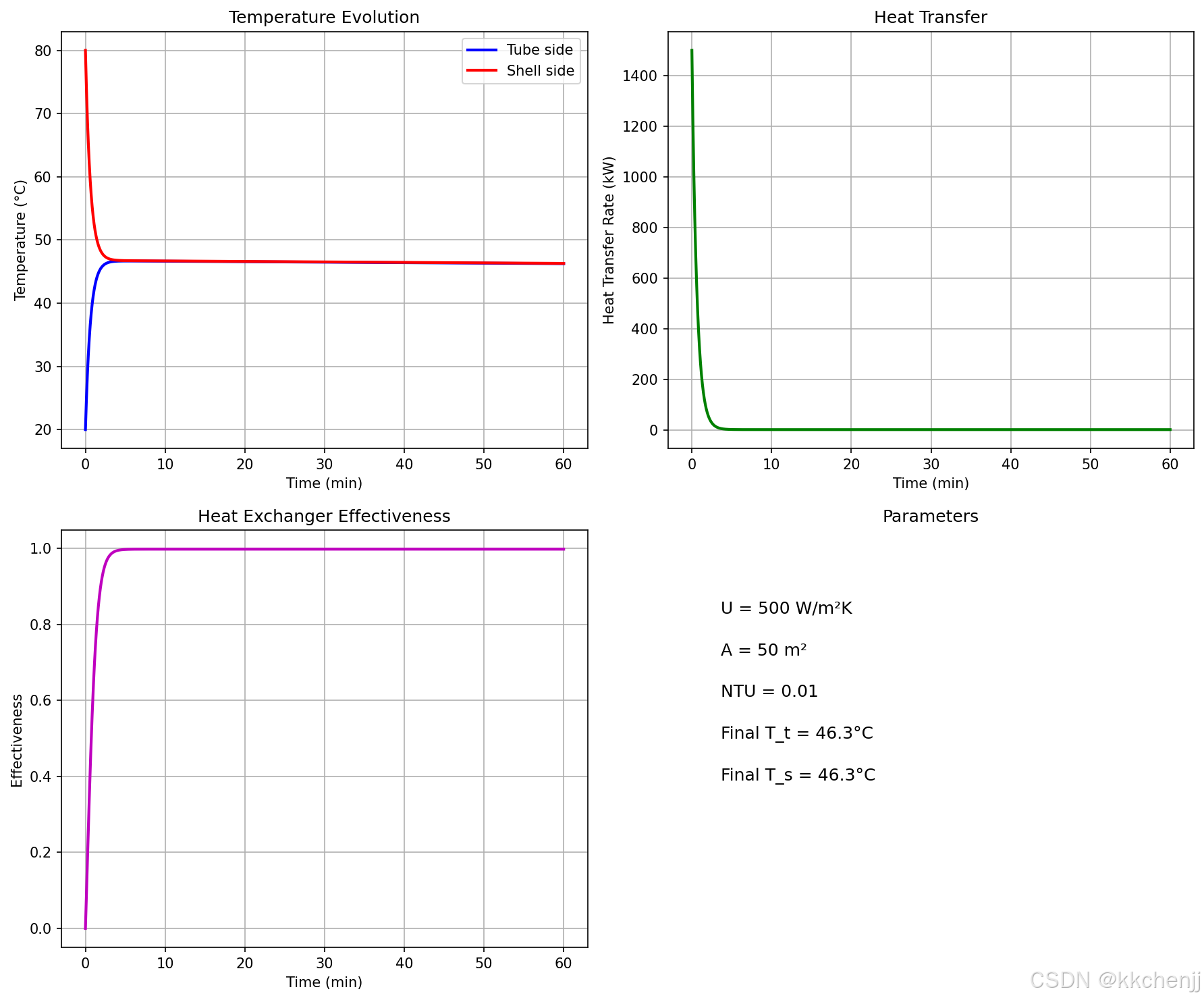

fig, axes = plt.subplots(2, 2, figsize=(12, 10))

ax = axes[0, 0]
ax.plot(t/60, result[:, 0], 'b-', label='Tube side', linewidth=2)
ax.plot(t/60, result[:, 1], 'r-', label='Shell side', linewidth=2)
ax.set_xlabel('Time (min)')
ax.set_ylabel('Temperature (°C)')
ax.set_title('Temperature Evolution')
ax.legend()
ax.grid(True)

ax = axes[0, 1]
Q = params['U'] * params['A'] * (result[:, 1] - result[:, 0])
ax.plot(t/60, Q/1000, 'g-', linewidth=2)
ax.set_xlabel('Time (min)')
ax.set_ylabel('Heat Transfer Rate (kW)')
ax.set_title('Heat Transfer')
ax.grid(True)

ax = axes[1, 0]
efficiency = (result[:, 0] - initial_state[0]) / (result[:, 1] - initial_state[0])
ax.plot(t/60, efficiency, 'm-', linewidth=2)
ax.set_xlabel('Time (min)')
ax.set_ylabel('Effectiveness')
ax.set_title('Heat Exchanger Effectiveness')
ax.grid(True)

ax = axes[1, 1]
ax.text(0.1, 0.8, f'U = {params["U"]} W/m²K', fontsize=12)
ax.text(0.1, 0.7, f'A = {params["A"]} m²', fontsize=12)
ax.text(0.1, 0.6, f'NTU = {params["U"]*params["A"]/(params["rho_t"]*params["cp_t"]*1.0):.2f}', fontsize=12)
ax.text(0.1, 0.5, f'Final T_t = {result[-1, 0]:.1f}°C', fontsize=12)
ax.text(0.1, 0.4, f'Final T_s = {result[-1, 1]:.1f}°C', fontsize=12)
ax.set_xlim(0, 1)
ax.set_ylim(0, 1)
ax.axis('off')
ax.set_title('Parameters')

plt.tight_layout()
plt.savefig('case1_heat_exchanger_twin.png', dpi=150, bbox_inches='tight')
plt.close()

print("案例1完成！")

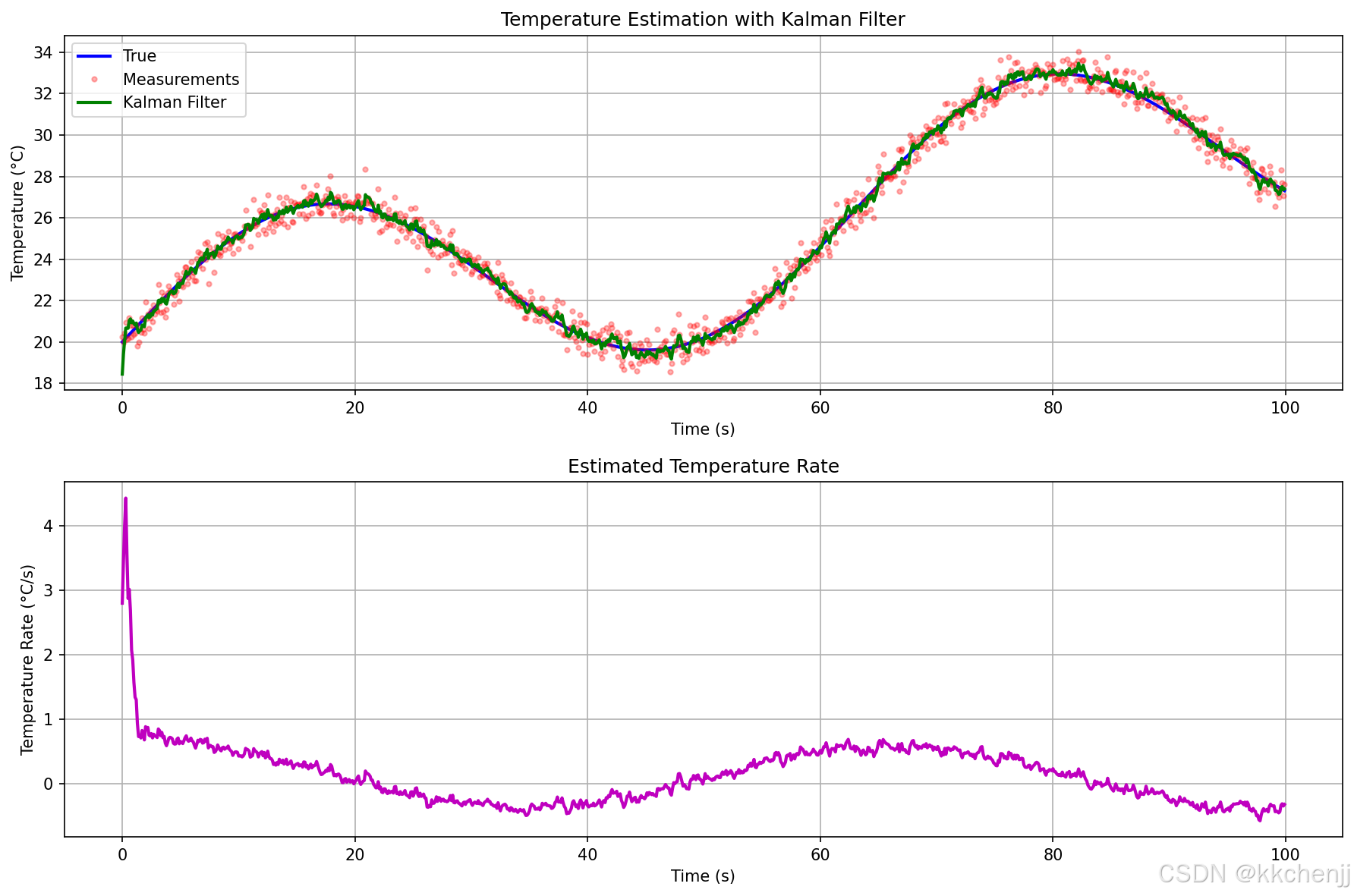

案例2：实时状态估计与卡尔曼滤波

import numpy as np
import matplotlib.pyplot as plt

plt.switch_backend('Agg')

class KalmanFilter:
    """卡尔曼滤波器"""

    def __init__(self, F, H, Q, R, P0, x0):
        self.F = F
        self.H = H
        self.Q = Q
        self.R = R
        self.P = P0
        self.x = x0

    def predict(self):
        self.x = self.F @ self.x
        self.P = self.F @ self.P @ self.F.T + self.Q
        return self.x

    def update(self, z):
        y = z - self.H @ self.x
        S = self.H @ self.P @ self.H.T + self.R
        K = self.P @ self.H.T @ np.linalg.inv(S)
        self.x = self.x + K @ y
        self.P = (np.eye(len(self.x)) - K @ self.H) @ self.P
        return self.x

# 系统模型
dt = 0.1
F = np.array([[1, dt], [0, 1]])
H = np.array([[1, 0]])
Q = np.array([[0.01, 0], [0, 0.001]])
R = np.array([[0.1]])
P0 = np.eye(2)
x0 = np.array([0, 1])

kf = KalmanFilter(F, H, Q, R, P0, x0)

# 生成数据
np.random.seed(42)
t = np.arange(0, 100, dt)
true_temp = 20 + 5 * np.sin(0.1 * t) + 0.1 * t
measurements = true_temp + np.random.randn(len(t)) * 0.5

# 滤波
filtered_temp = []
filtered_vel = []
for z in measurements:
    kf.predict()
    state = kf.update(np.array([z]))
    filtered_temp.append(state[0])
    filtered_vel.append(state[1])

# 可视化
fig, axes = plt.subplots(2, 1, figsize=(12, 8))

ax = axes[0]
ax.plot(t, true_temp, 'b-', label='True', linewidth=2)
ax.plot(t, measurements, 'r.', label='Measurements', alpha=0.3)
ax.plot(t, filtered_temp, 'g-', label='Kalman Filter', linewidth=2)
ax.set_xlabel('Time (s)')
ax.set_ylabel('Temperature (°C)')
ax.set_title('Temperature Estimation with Kalman Filter')
ax.legend()
ax.grid(True)

ax = axes[1]
ax.plot(t, filtered_vel, 'm-', linewidth=2)
ax.set_xlabel('Time (s)')
ax.set_ylabel('Temperature Rate (°C/s)')
ax.set_title('Estimated Temperature Rate')
ax.grid(True)

plt.tight_layout()
plt.savefig('case2_kalman_filter.png', dpi=150, bbox_inches='tight')
plt.close()

print("案例2完成！")

案例3：故障检测与诊断

import numpy as np
import matplotlib.pyplot as plt
from sklearn.decomposition import PCA
from sklearn.ensemble import IsolationForest

plt.switch_backend('Agg')

# 生成正常和故障数据
np.random.seed(42)
n_samples = 1000

# 正常数据
T_in = np.random.normal(20, 2, n_samples)
T_out = T_in + np.random.normal(30, 3, n_samples)
flow = np.random.normal(10, 1, n_samples)
pressure = np.random.normal(100, 5, n_samples)
X_normal = np.column_stack([T_in, T_out, flow, pressure])

# 故障数据（结垢）
T_in_f = np.random.normal(20, 2, 200)
T_out_f = T_in_f + np.random.normal(25, 3, 200)  # 传热效率下降
flow_f = np.random.normal(10, 1, 200)
pressure_f = np.random.normal(120, 8, 200)  # 压降增加
X_fault = np.column_stack([T_in_f, T_out_f, flow_f, pressure_f])

# 合并数据
X_all = np.vstack([X_normal, X_fault])
labels = np.array([0]*n_samples + [1]*200)

# PCA分析
pca = PCA(n_components=2)
X_pca = pca.fit_transform(X_all)

# 异常检测
clf = IsolationForest(contamination=0.15, random_state=42)
y_pred = clf.fit_predict(X_all)

# 可视化
fig, axes = plt.subplots(2, 2, figsize=(14, 10))

ax = axes[0, 0]
ax.scatter(X_pca[:n_samples, 0], X_pca[:n_samples, 1], c='blue', label='Normal', alpha=0.5)
ax.scatter(X_pca[n_samples:, 0], X_pca[n_samples:, 1], c='red', label='Fault', alpha=0.7)
ax.set_xlabel('PC1')
ax.set_ylabel('PC2')
ax.set_title('PCA: Normal vs Fault')
ax.legend()
ax.grid(True)

ax = axes[0, 1]
ax.plot(pca.explained_variance_ratio_, 'bo-')
ax.set_xlabel('Component')
ax.set_ylabel('Explained Variance Ratio')
ax.set_title('PCA Explained Variance')
ax.grid(True)

ax = axes[1, 0]
ax.scatter(X_all[:, 1], X_all[:, 3], c=y_pred, cmap='coolwarm', alpha=0.6)
ax.set_xlabel('Outlet Temperature')
ax.set_ylabel('Pressure')
ax.set_title('Isolation Forest Anomaly Detection')
ax.grid(True)

ax = axes[1, 1]
feature_names = ['T_in', 'T_out', 'Flow', 'Pressure']
loadings = pca.components_.T * np.sqrt(pca.explained_variance_)
for i, feature in enumerate(feature_names):
    ax.arrow(0, 0, loadings[i, 0], loadings[i, 1], head_width=0.05, head_length=0.05)
    ax.text(loadings[i, 0]*1.2, loadings[i, 1]*1.2, feature)
ax.set_xlim(-1, 1)
ax.set_ylim(-1, 1)
ax.set_xlabel('PC1')
ax.set_ylabel('PC2')
ax.set_title('PCA Loadings')
ax.grid(True)
ax.axhline(0, color='k', linestyle='--', alpha=0.3)
ax.axvline(0, color='k', linestyle='--', alpha=0.3)

plt.tight_layout()
plt.savefig('case3_fault_detection.png', dpi=150, bbox_inches='tight')
plt.close()

print("案例3完成！")

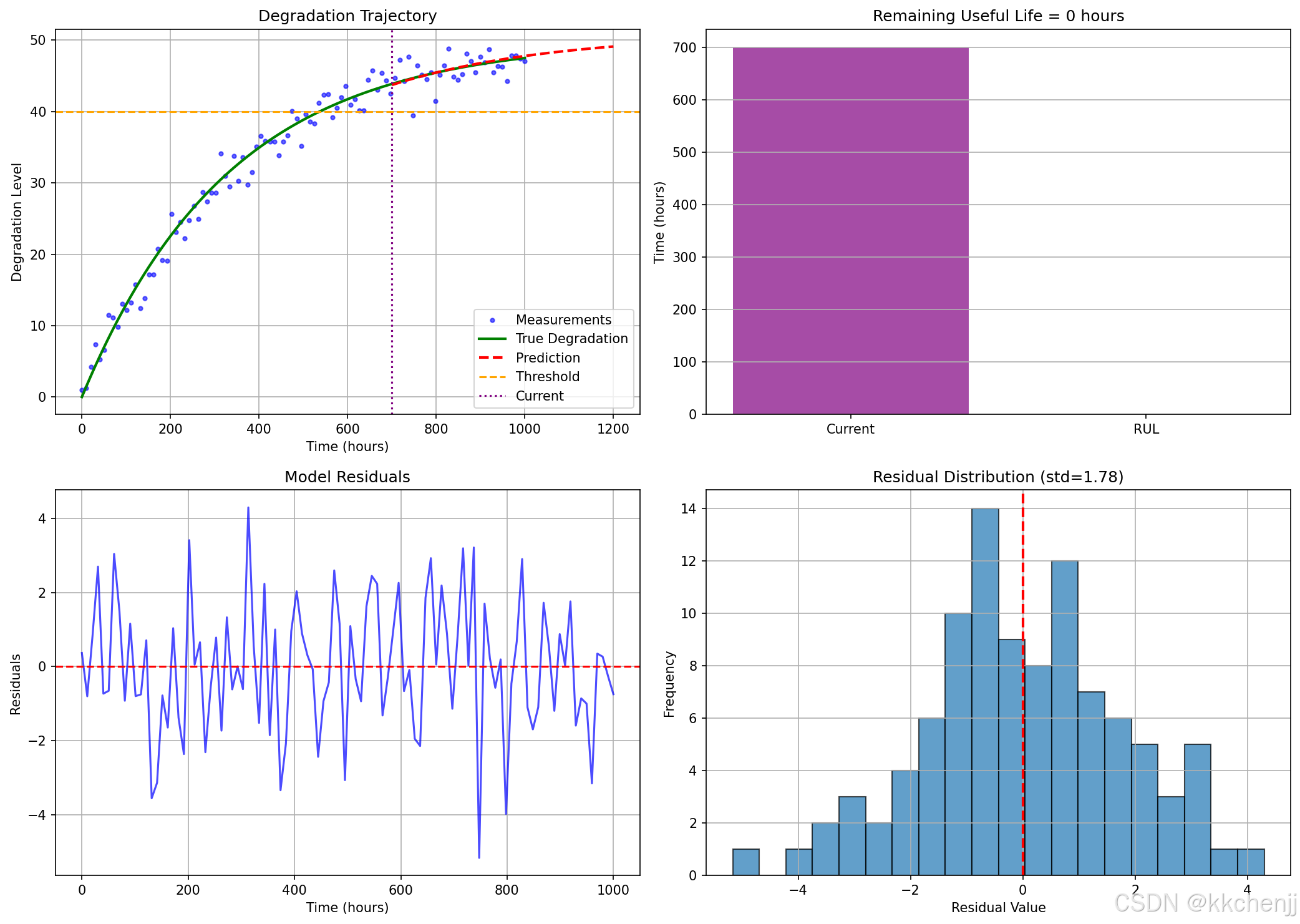

案例4：预测性维护与RUL估计

import numpy as np
import matplotlib.pyplot as plt
from scipy.optimize import curve_fit

plt.switch_backend('Agg')

# 生成退化数据
def degradation_model(t, a, b, c):
    """指数退化模型"""
    return a * (1 - np.exp(-b * t)) + c

np.random.seed(42)
time = np.linspace(0, 1000, 100)
true_degradation = degradation_model(time, 50, 0.003, 0)
measured_degradation = true_degradation + np.random.randn(100) * 2

# 拟合模型
popt, _ = curve_fit(degradation_model, time, measured_degradation, p0=[50, 0.003, 0])

# RUL预测
threshold = 40
current_time = 700
current_degradation = measured_degradation[time >= current_time][0]

# 预测未来退化
t_future = np.linspace(current_time, 1200, 100)
predicted_degradation = degradation_model(t_future, *popt)

# 计算RUL
rul_idx = np.where(predicted_degradation >= threshold)[0]
if len(rul_idx) > 0:
    rul = t_future[rul_idx[0]] - current_time
else:
    rul = 500

# 可视化
fig, axes = plt.subplots(2, 2, figsize=(14, 10))

ax = axes[0, 0]
ax.plot(time, measured_degradation, 'b.', label='Measurements', alpha=0.6)
ax.plot(time, true_degradation, 'g-', label='True Degradation', linewidth=2)
ax.plot(t_future, predicted_degradation, 'r--', label='Prediction', linewidth=2)
ax.axhline(threshold, color='orange', linestyle='--', label='Threshold')
ax.axvline(current_time, color='purple', linestyle=':', label='Current')
ax.set_xlabel('Time (hours)')
ax.set_ylabel('Degradation Level')
ax.set_title('Degradation Trajectory')
ax.legend()
ax.grid(True)

ax = axes[0, 1]
ax.bar(['Current', 'RUL'], [current_time, rul], color=['purple', 'green'], alpha=0.7)
ax.set_ylabel('Time (hours)')
ax.set_title(f'Remaining Useful Life = {rul:.0f} hours')
ax.grid(True, axis='y')

ax = axes[1, 0]
residuals = measured_degradation - degradation_model(time, *popt)
ax.plot(time, residuals, 'b-', alpha=0.7)
ax.axhline(0, color='r', linestyle='--')
ax.set_xlabel('Time (hours)')
ax.set_ylabel('Residuals')
ax.set_title('Model Residuals')
ax.grid(True)

ax = axes[1, 1]
ax.hist(residuals, bins=20, edgecolor='black', alpha=0.7)
ax.axvline(0, color='r', linestyle='--', linewidth=2)
ax.set_xlabel('Residual Value')
ax.set_ylabel('Frequency')
ax.set_title(f'Residual Distribution (std={np.std(residuals):.2f})')
ax.grid(True)

plt.tight_layout()
plt.savefig('case4_rul_prediction.png', dpi=150, bbox_inches='tight')
plt.close()

print("案例4完成！")

案例5：数字孪生可视化与实时监控（含GIF动画）

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.animation import FuncAnimation
from matplotlib.patches import Rectangle

plt.switch_backend('Agg')

# 模拟实时数据
np.random.seed(42)
n_frames = 100
time = np.linspace(0, 100, n_frames)

# 温度分布（模拟换热器）
x = np.linspace(0, 1, 50)
T_tube = np.zeros((n_frames, len(x)))
T_shell = np.zeros((n_frames, len(x)))

for i, t in enumerate(time):
    T_tube[i, :] = 20 + 30 * (1 - np.exp(-0.05 * t)) * (1 - np.exp(-3 * x))
    T_shell[i, :] = 80 - 25 * (1 - np.exp(-0.05 * t)) * np.exp(-2 * x)
    T_tube[i, :] += np.random.randn(len(x)) * 0.5
    T_shell[i, :] += np.random.randn(len(x)) * 0.5

# 性能指标
Q = 500 * (T_shell[:, 25] - T_tube[:, 25])  # 热流量
efficiency = (T_tube[:, -1] - T_tube[:, 0]) / (T_shell[:, 0] - T_tube[:, 0])

# 创建动画
fig = plt.figure(figsize=(14, 10))
gs = fig.add_gridspec(3, 3, hspace=0.3, wspace=0.3)

ax1 = fig.add_subplot(gs[0, :2])
ax2 = fig.add_subplot(gs[1, :2])
ax3 = fig.add_subplot(gs[0, 2])
ax4 = fig.add_subplot(gs[1, 2])
ax5 = fig.add_subplot(gs[2, :])

# 初始化
line1, = ax1.plot([], [], 'b-', linewidth=2, label='Tube Side')
line2, = ax1.plot([], [], 'r-', linewidth=2, label='Shell Side')
ax1.set_xlim(0, 1)
ax1.set_ylim(15, 85)
ax1.set_xlabel('Position')
ax1.set_ylabel('Temperature (°C)')
ax1.set_title('Temperature Distribution')
ax1.legend()
ax1.grid(True)

# 换热器示意图
ax2.set_xlim(0, 10)
ax2.set_ylim(0, 5)
ax2.set_aspect('equal')
ax2.axis('off')
ax2.set_title('Heat Exchanger Schematic')

# 热流量
line3, = ax3.plot([], [], 'g-', linewidth=2)
ax3.set_xlim(0, 100)
ax3.set_ylim(0, max(Q) * 1.1)
ax3.set_xlabel('Time')
ax3.set_ylabel('Q (kW)')
ax3.set_title('Heat Transfer Rate')
ax3.grid(True)

# 效率
line4, = ax4.plot([], [], 'm-', linewidth=2)
ax4.set_xlim(0, 100)
ax4.set_ylim(0, 1)
ax4.set_xlabel('Time')
ax4.set_ylabel('Efficiency')
ax4.set_title('Effectiveness')
ax4.grid(True)

# 状态指示器
ax5.set_xlim(0, 10)
ax5.set_ylim(0, 2)
ax5.axis('off')
status_text = ax5.text(1, 1, '', fontsize=14, fontweight='bold')

# 绘制静态换热器示意图
shell = Rectangle((1, 1), 8, 3, fill=True, facecolor='lightgray', edgecolor='black', linewidth=2)
ax2.add_patch(shell)
for i in range(5):
    y = 1.5 + i * 0.5
    ax2.plot([1.5, 8.5], [y, y], 'b-', linewidth=3)
ax2.arrow(0.5, 2.5, 0.5, 0, head_width=0.2, head_length=0.2, fc='red', ec='red')
ax2.arrow(8.5, 1.5, 0.5, 0, head_width=0.2, head_length=0.2, fc='blue', ec='blue')
ax2.text(0.2, 2.5, 'Hot In', fontsize=10)
ax2.text(9, 1.5, 'Cold Out', fontsize=10)

def init():
    line1.set_data([], [])
    line2.set_data([], [])
    line3.set_data([], [])
    line4.set_data([], [])
    status_text.set_text('')
    return line1, line2, line3, line4, status_text

def update(frame):
    # 更新温度分布
    line1.set_data(x, T_tube[frame, :])
    line2.set_data(x, T_shell[frame, :])

    # 更新热流量
    line3.set_data(time[:frame+1], Q[:frame+1]/1000)

    # 更新效率
    line4.set_data(time[:frame+1], efficiency[:frame+1])

    # 更新状态
    status = f"Time: {time[frame]:.1f}s | Q: {Q[frame]/1000:.1f}kW | Efficiency: {efficiency[frame]:.2f}"
    if efficiency[frame] > 0.7:
        status += " | Status: GOOD"
        color = 'green'
    elif efficiency[frame] > 0.5:
        status += " | Status: NORMAL"
        color = 'orange'
    else:
        status += " | Status: WARNING"
        color = 'red'
    status_text.set_text(status)
    status_text.set_color(color)

    return line1, line2, line3, line4, status_text

anim = FuncAnimation(fig, update, frames=n_frames, init_func=init, blit=True)
anim.save('case5_digital_twin_monitoring.gif', writer='pillow', fps=10, dpi=100)
plt.close()

print("案例5完成！")
print("所有案例运行完成！")

AtomGit开源社区

AtomGit 是由开放原子开源基金会联合 CSDN 等生态伙伴共同推出的新一代开源与人工智能协作平台。平台坚持“开放、中立、公益”的理念，把代码托管、模型共享、数据集托管、智能体开发体验和算力服务整合在一起，为开发者提供从开发、训练到部署的一站式体验。

更多推荐

【C++篇】map和set的使用

代码语言：javascriptAI代码解释set的声明如上，T就是set底层关键字(key)的类型。set默认要求T是支持比较大小的，如果不支持或者想按自己的比较方式走，可以传仿函数给第二个模板参数。set底层存储数据的内存是从空间配置器申请的，如果需要可以自己实现内存池，传给第三个参数一般情况下是不需要传后两个参数的set底层是用红黑树实现的，增删查的效率为O(logN),迭代器遍历走的是中序遍

AtomGit开源社区

LangServe：部署 Agent Harness 的捷径

术语定义LangChain最流行的大语言模型应用开发框架，提供了Agent、工具调用、记忆、检索等全栈组件RunnableLangChain的核心抽象接口，所有可执行的组件（链、Agent、工具、提示词）都实现了这个接口，支持invoke、stream、batch等统一调用方法Agent能自主调用工具、完成复杂推理的大模型应用，核心能力是「思考-调用工具-根据结果再思考」的迭代逻辑。

AtomGit开源社区

【EI复现】基于元模型优化算法的主从博弈多虚拟电厂动态定价和能量管理(Matlab代码实现）

基于元模型的优化算法是一种基于历史数据来驱动样本点的加入从而逼近局部或全局最优解的优化机制，能够改善传统启发式智能算法需要繁复数值模拟的缺陷，目前在飞行器设计等航空航天领域的应用[20]最为广泛，在电力系统方面也有初步的应用。提出基于 Kriging 元模型的博弈均衡算法，在求解过程中建立 Kriging 元模型替代 VPP 内部的能量管理模型，利用粒子群优化算法搜索优异采样点，更新修正 Krig

AtomGit开源社区

所有评论(0)

查看更多评论

kkchenjj

@weixin_42749425

已为社区贡献264条内容

对流换热仿真-主题078_数字孪生技术-数字孪生技术

kkchenjj

主题078：数字孪生技术在对流换热系统中的应用

目录

1. 数字孪生概述

1.1 什么是数字孪生

1.2 数字孪生的发展历程

1.3 数字孪生的价值与意义

1.4 对流换热系统中的数字孪生

2. 数字孪生的核心架构

2.1 数字孪生的三层架构

2.2 物理实体层

2.3 虚拟模型层

2.4 连接与同步层

2.5 应用服务层

3. 物理系统建模

3.1 换热器物理建模

3.2 模型降阶技术

3.3 参数辨识

4. 虚拟模型构建

4.1 几何建模

4.2 物理场仿真

4.3 代理模型构建

5. 数据连接与同步

5.1 数据采集与传输

5.2 数据预处理

5.3 时间同步

6. 实时仿真与预测

6.1 实时仿真技术

6.2 状态估计

6.3 性能预测

7. 故障诊断与预测性维护

7.1 故障模式识别

7.2 故障诊断方法

7.3 剩余使用寿命预测

8. 优化控制与决策支持

8.1 实时优化控制

8.2 能效优化

8.3 决策支持系统

9. 工业应用案例

9.1 电厂换热器数字孪生

9.2 数据中心冷却系统

9.3 化工过程换热器网络

10. Python实践案例

案例1：换热器数字孪生基础框架

案例2：实时状态估计与卡尔曼滤波

案例3：故障检测与诊断

案例4：预测性维护与RUL估计

案例5：数字孪生可视化与实时监控（含GIF动画）

所有评论(0)

温馨提示：您尚未绑定手机号

kkchenjj
