遥控器低电压提醒功能的实现原理与技术方案

一、引言

在日常使用中，遥控器因电池电量耗尽而突然失效的情况屡见不鲜，不仅影响用户体验，还可能导致设备误操作、数据丢失等问题。低电压提醒功能作为遥控器的核心辅助功能，能够在电池电量不足时及时发出预警，提示用户更换电池或充电，有效避免上述问题。本文将从硬件设计、软件逻辑、实现方案及应用场景等方面，系统阐述遥控器低电压提醒功能的完整实现过程，为产品研发与技术应用提供专业参考。

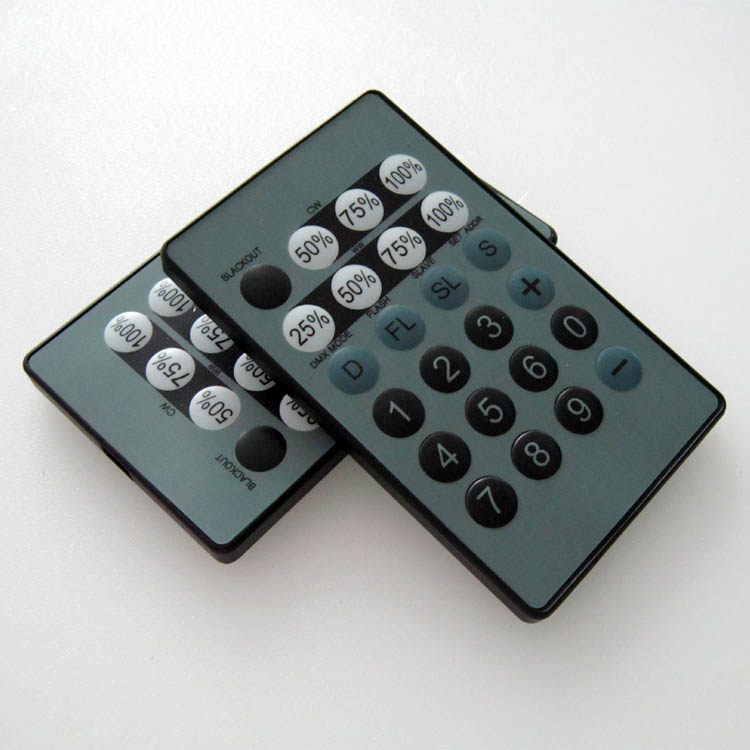

LED灯光遥控器

二、低电压提醒功能的核心原理

2.1 基本工作流程

遥控器低电压提醒功能的本质是电压监测+阈值判断+预警输出的闭环系统，核心流程如下：

1. 电压采集：通过硬件电路实时采集电池供电电压；

2. 阈值比较：将采集电压与预设低电压阈值（如2.4V、2.8V）对比；

3. 状态判断：判断电压是否低于阈值，区分正常/低电压状态；

4. 预警触发：低电压状态下，通过LED闪烁、蜂鸣器发声、屏幕显示等方式提醒用户。

2.2 关键技术核心

- LVD（Low Voltage Detection）：单片机内置的低电压检测模块，无需CPU干预即可独立监测供电电压，达到阈值时触发中断或复位，是低成本、高可靠的核心硬件基础。

- ADC（模数转换）：通过电阻分压将电池电压（如3V/5V）降至单片机ADC引脚承受范围（如3.3V），实现电压精确采集。

- 阈值设置：根据电池类型（干电池/锂电池）、工作电压范围及产品需求，设定合理的低电压阈值（如干电池2.4V、锂电池3.0V）。

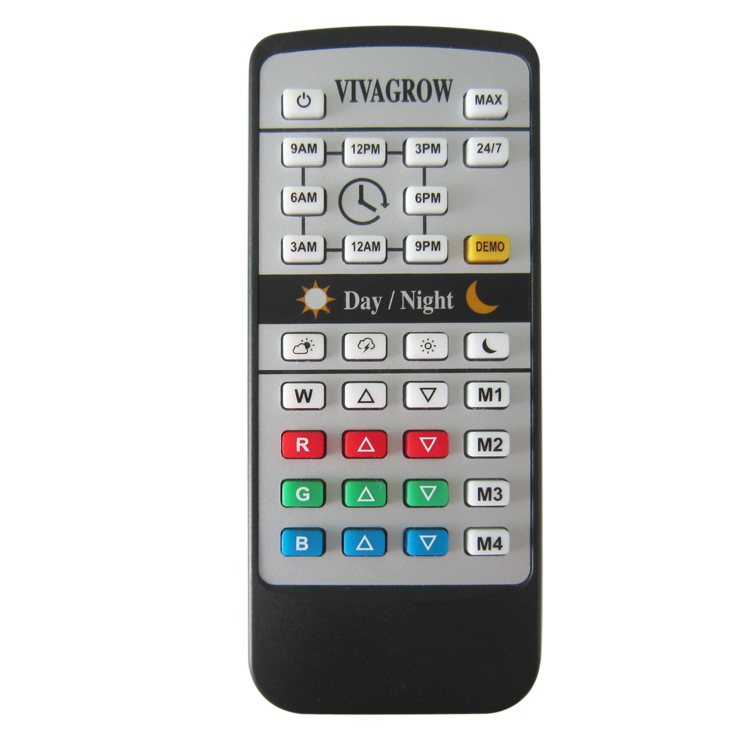

LED鱼缸灯遥控器

三、硬件电路设计

3.1 核心硬件组成

低电压提醒电路主要由电源模块、电压检测模块、控制模块、预警模块四部分组成：

- 电源模块：提供稳定供电（干电池/锂电池），为检测电路与控制模块供电；

- 电压检测模块：负责电压采集与阈值比较，核心为分压电阻、比较器或单片机LVD/ADC；

- 控制模块：单片机（MCU），接收检测信号，执行判断逻辑，控制预警输出；

- 预警模块：LED指示灯、蜂鸣器、LCD显示屏、无线通信模块（RF/红外）。

3.2 典型电路方案

3.2.1 分压+ADC检测方案（主流）

- 电路结构：电池电压经R1、R2分压后接入单片机ADC引脚，单片机通过ADC采集分压电压，反推电池电压。

- 计算公式：Vbat = Vadc × (R1+R2)/R2

- 优势：成本低、精度高、易集成，适配各类单片机。

3.2.2 LVD内置检测方案（极简）

- 电路结构：直接利用单片机内置LVD模块，无需额外分压电路，配置寄存器设定阈值。

- 工作逻辑：LVD实时监测VCC电压，低于阈值时触发中断，单片机执行预警。

- 优势：电路极简、功耗极低、可靠性高。

3.2.3 比较器检测方案（模拟电路）

- 电路结构：运算放大器（比较器）一端接电池电压，另一端接基准电压（如2.5V），输出高低电平信号。

- 工作逻辑：电压低于基准时，比较器输出低电平，触发预警。

- 优势：纯硬件、响应快、无需软件干预。

3.3 预警模块设计

- LED指示灯：低电压时闪烁（1Hz/2Hz），正常时熄灭/常亮，成本最低。

- 蜂鸣器：间歇发声（每10秒响1次），适用于无屏幕遥控器 。

- LCD/LED屏：显示“低电量”“更换电池”或电量百分比。

- 无线通信：通过RF/红外向接收端（机顶盒/电视）发送低电压信号，接收端屏幕弹窗提醒。

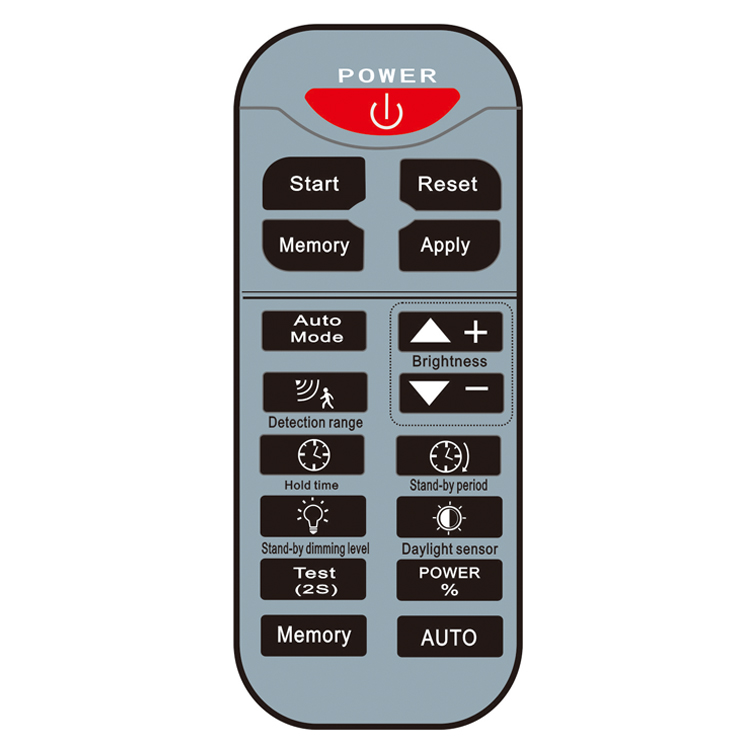

LED灯具遥控器

四、软件逻辑设计

4.1 电压采集与滤波

- 采集频率：100ms–500ms采集1次，平衡功耗与响应速度。

- 滤波处理：多次采集取平均值，消除电压波动干扰（如按键瞬间电压跌落）。

4.2 阈值判断与状态管理

- 阈值分级：

- 正常电压：≥3.0V（干电池）/≥3.6V（锂电池），无预警；

- 低电压预警：2.4V–3.0V（干电池）/3.0V–3.6V（锂电池），触发提醒；

- 过低压保护：<2.4V（干电池）/<3.0V（锂电池），停止发射，防止误操作。

4.3 预警逻辑控制

- LED闪烁：低电压时以1Hz频率闪烁，正常时熄灭。

- 蜂鸣器：低电压时每10秒响1次，持续2秒 。

- 屏幕显示：低电压时显示“低电量”图标或文字。

- 无线发送：低电压时发送专用编码（如系统码B），接收端识别后弹窗提醒。

4.4 低功耗优化

- 休眠模式：无操作时单片机进入休眠，仅LVD/ADC模块工作。

- 间歇采集：低电压时缩短采集间隔，正常时延长间隔。

五、典型实现方案对比

5.1 方案一：分压+ADC（通用）

- 适用场景：普通红外遥控器、蓝牙遥控器、通用无线遥控器。

- 优点：成本低、精度高、易开发、适配广。

- 缺点：需软件滤波、电路稍复杂。

5.2 方案二：LVD内置（极简）

- 适用场景：超低功耗遥控器、纽扣电池遥控器。

- 优点：电路极简、功耗极低、响应快。

- 缺点：阈值固定、精度一般。

5.3 方案三：比较器（纯硬件）

- 适用场景：工业遥控器、高可靠设备、无单片机方案。

- 优点：纯硬件、无软件、响应快、抗干扰强。

- 缺点：成本较高、功能单一。

六、应用场景与实际案例

6.1 家电遥控器（电视/空调/机顶盒）

- 方案：分压+ADC+LED闪烁。

- 实现：两节5号干电池（3V），阈值2.4V，低电压时LED闪烁。

- 优势：成本低、用户易识别。

6.2 智能遥控器（蓝牙/Wi-Fi）

- 方案：LVD+LCD显示+APP推送。

- 实现：锂电池（3.7V），阈值3.0V，低电压时屏幕显示电量，APP推送提醒。

- 优势：智能交互、多端提醒。

6.3 工业/航模遥控器

- 方案：ADC+语音播报+多级阈值。

- 实现：锂电池（11.1V），阈值3.5V/3.2V，低电压时语音播报“电量低”。

- 优势：工业级可靠、多级预警。

七、关键技术要点与注意事项



7.1 阈值设置原则

- 干电池：1.5V×2=3V，阈值2.4V（低于此电压发射距离大幅下降）。

- 锂电池：3.7V，阈值3.0V（低于此电压易损坏电池）。

- 避免误触发：阈值需留有余量，防止电压波动导致误提醒。

7.2 功耗控制

- 休眠功耗：<10μA，确保电池寿命。

- 采集功耗：单次采集<1mA，间歇采集降低平均功耗。

7.3 可靠性设计

- 电压滤波：多次采集取平均，消除干扰。

- 阈值校准：出厂校准，确保精度。

- 过压保护：防止电池反接、过压损坏电路。

八、总结与展望

遥控器低电压提醒功能通过硬件检测+软件控制+多方式预警的组合方案，实现了电池状态的实时监测与及时提醒，是提升用户体验、保障设备稳定运行的关键功能。目前主流方案以分压+ADC为主，兼具成本、精度与通用性；LVD内置方案适用于超低功耗场景；比较器方案适用于高可靠工业场景。

随着智能家电、物联网设备的普及，低电压提醒功能将向智能化、多端协同、低功耗、高精度方向发展，结合AI算法实现电量预测、电池健康监测等高级功能，为用户提供更智能、更便捷的使用体验。
