做过上位机开发的人，几乎都踩过同一个坑：

初期为了快速上线，把PLC通信、数据处理、UI显示、报警逻辑全揉在一个类里，几百行代码跑得顺畅；可随着需求迭代，加个报表功能、换个PLC型号、改个弹窗样式，轻则编译报错，重则整个系统卡死，甚至牵连原本稳定的设备通信逻辑——这种“牵一发而动全身”的乱象，本质上不是代码写得差，而是架构设计缺失。

罗伯特·C·马丁（Uncle Bob）在《架构整洁之道》中提出：“好的架构，能让系统的变更成本降到最低，让业务逻辑独立于技术实现”。这一思想，恰恰是解决上位机开发乱象的“金钥匙”。

上位机作为工控系统的“中枢”，既要对接PLC、传感器、变频器等底层设备，又要承载UI交互、数据存储、报表生成等上层功能，更要应对频繁的需求变更与设备迭代，整洁架构的核心逻辑——分层解耦、依赖倒置、职责单一，正是为这类场景量身定制。

今天，我们从上位机开发的实际痛点出发，结合《架构整洁之道》的核心原则，拆解如何搭建“易维护、可扩展、低耦合”的上位机架构，附实战分层方案与避坑指南，工控开发人员直接套用即可。

先扎心：上位机开发的3大乱象，皆因架构不整洁

很多上位机开发人员认为“架构是大型项目的事，小项目没必要”，可实际情况是，哪怕是几百行代码的温湿度采集上位机，只要架构混乱，后期迭代都会陷入困境。这3个高频乱象，你一定遇到过：

• 乱象1：耦合严重，改UI崩通信——把WinForm按钮点击事件、S7-1200 PLC通信逻辑、数据报警判断全写在同一个Form类里，改个弹窗颜色都要小心翼翼，生怕误删PLC通信代码，这正是违背了“单一职责原则”的典型问题；

• 乱象2：依赖混乱，换设备重写——PLC从西门子换成三菱、串口通信换成EtherCAT，就要大面积修改核心代码，甚至重构整个项目，本质是没有隔离“设备通信细节”与“业务逻辑”，违背了依赖倒置原则；

• 乱象3：维护困难，新人上手难——代码没有分层，变量命名混乱，没有明确的职责边界，新人接手后要花3个月才能理清逻辑，不敢轻易修改，后期维护成本呈指数级上升，这也是很多工控项目“越改越烂”的根源。

这些问题的核心，不是开发能力不足，而是没有遵循《架构整洁之道》的核心逻辑：架构的本质是“决策的持久化表达”，要明确哪些是核心业务规则（不变），哪些是技术实现细节（可变），并通过分层隔离，让可变部分不影响不变部分。

核心落地：上位机视角下的整洁架构（4层分层方案）

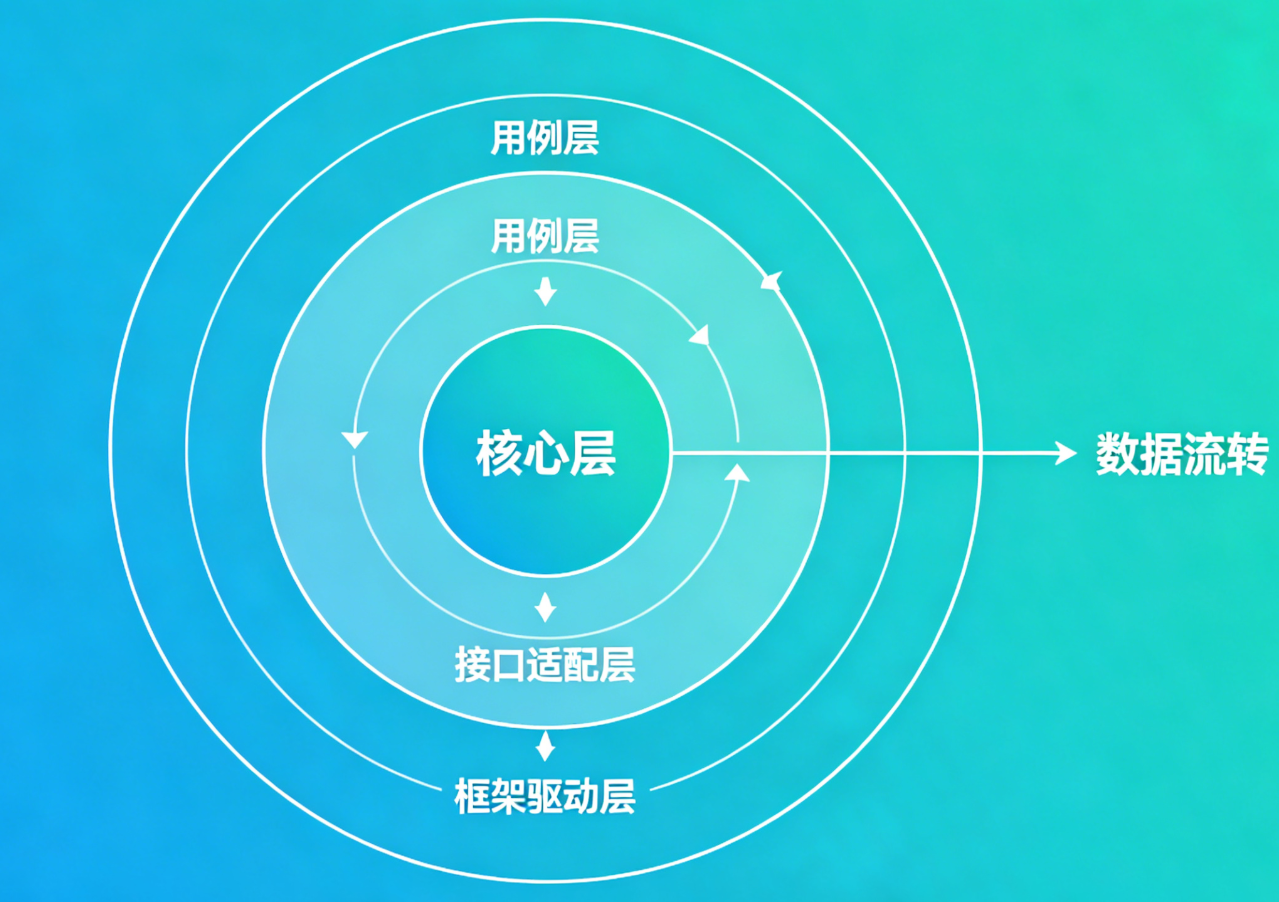

《架构整洁之道》的核心是“同心圆分层架构”，内层是核心业务逻辑（稳定不变），外层是技术实现细节（灵活可变），依赖关系只能从外层指向内层，绝不能反向穿透。结合上位机开发场景（对接设备、数据处理、UI交互），我们将其落地为4层架构，每一层职责清晰、边界明确，可直接套用在C# WinForm/WPF、Python PyQt等主流开发框架中。

1. 核心层（Entities）：上位机的“业务灵魂”（最内层）

核心层是整个系统的根基，封装上位机的核心业务实体与不变规则，完全独立于任何框架、设备与UI，只关注“业务是什么”，不关注“如何实现”——这也是整洁架构中最稳定、最不容易变更的一层。

上位机场景中，核心层主要包含：

• 业务实体：如设备数据模型（温度、压力、转速等）、报警规则模型（阈值、等级、联动逻辑）、生产参数模型（批次、产能、工艺参数），这些是上位机的核心业务对象，不受技术实现影响；

• 核心规则：如报警阈值判断（温度>50℃触发报警）、数据校验规则（传感器数据范围校验）、生产流程约束（先采集数据再存储），这些是上位机的业务核心，一旦确定很少变更。

示例（C#）：核心层仅定义实体与规则，不依赖任何外部库，哪怕后期换UI框架、换设备，这一层代码无需任何修改，真正实现“业务与技术解耦”。

2. 用例层（Use Cases）：上位机的“业务流程”（核心层外层）

用例层承接核心层的业务规则，定义具体的业务流程，协调核心层实体完成具体功能，回答“系统要做什么”，同样不依赖外部技术细节，只依赖核心层的抽象。

上位机场景中，用例层主要包含各类业务场景的实现，比如：

• 数据采集用例：协调设备通信、数据校验、数据转换，将采集到的原始数据转换为核心层实体可识别的格式；

• 报警处理用例：根据核心层的报警规则，判断采集数据是否异常，触发报警联动（弹窗、声光提示、日志记录）；

• 数据存储用例：将校验后的有效数据，按规则存储到数据库（SQLite/MySQL），不关心具体用什么数据库、怎么存储；

• 报表生成用例：根据核心业务规则，统计分析历史数据，生成符合需求的报表，不关心报表的具体展示形式。

关键原则：用例层只依赖核心层的抽象，不调用任何UI、设备通信、数据库的具体实现，这样无论外部技术如何变更，业务流程逻辑都无需修改——比如把数据存储从SQLite换成MySQL，只用修改外层实现，用例层代码完全不变。

3. 接口适配层（Interface Adapters）：上位机的“翻译官”（用例层外层）

接口适配层是“内外隔离的边界”，负责将用例层的业务逻辑，转换为外部技术能识别的格式，同时将外部的输入（设备数据、用户操作）转换为用例层能处理的格式，核心作用是“解耦用例层与外部技术”，对应《架构整洁之道》中的接口适配器层。

上位机场景中，接口适配层主要包含3类适配器，完美解决“技术变更不影响业务”的痛点：

• 设备适配适配器：封装PLC、传感器、变频器等设备的通信逻辑（S7.Net、Snap7、Modbus、EtherCAT），对外提供统一的抽象接口（如IDeviceComm），用例层只需调用接口，无需关心具体是西门子还是三菱PLC——换设备时，只需新增一个适配器实现，无需修改用例层代码；

• 数据存储适配器：封装数据库操作逻辑，对外提供统一的抽象接口（如IDataRepository），用例层调用接口实现数据存储/查询，换数据库时，只需替换适配器实现，核心逻辑不动；

• UI适配适配器（Presenter/ViewModel）：将用例层的处理结果，转换为UI能显示的格式（如将数据实体转换为UI绑定的ViewModel），同时将用户操作（如点击“开始采集”）转换为用例层的调用指令——换UI框架（WinForm→WPF→MAUI）时，只需重写UI适配器，用例层与核心层完全不变。

这一层完美践行了“依赖倒置原则”：高层业务逻辑（用例层）不依赖低层技术细节（设备、数据库、UI），二者都依赖抽象接口，彻底切断了技术细节对业务逻辑的耦合。

4. 框架与驱动层（Frameworks & Drivers）：上位机的“工具集”（最外层）

最外层是所有外部技术实现的集合，负责提供具体的技术支撑，完全依赖内层（接口适配层），不影响任何核心业务逻辑——这一层是“最容易变更”的，也是整洁架构中“灵活性”的核心体现。

上位机场景中，框架与驱动层主要包含：

• UI框架：WinForm、WPF、PyQt、MAUI等，负责界面显示与用户交互，依赖UI适配层的ViewModel/Presenter；

• 设备驱动：PLC通信库（S7.Net、Snap7）、串口通信库（SerialPort）、工业总线协议（EtherCAT、Profinet），实现接口适配层定义的设备通信接口；

• 数据存储驱动：SQLite、MySQL、Redis等数据库的具体实现，实现接口适配层定义的数据存储接口；

• 第三方工具：日志工具（NLog）、报表工具（DevExpress）、曲线绘制工具（ZedGraph、pyqtgraph），作为辅助工具支撑系统运行。

举个例子：如果需要将上位机从WinForm迁移到Web端，只需替换“UI框架”和“UI适配适配器”，核心层、用例层、设备适配、数据存储适配器完全不变；如果需要将串口通信换成EtherCAT，只需替换“设备驱动”和“设备适配适配器”，业务逻辑无需任何修改——这就是整洁架构的核心价值：技术迭代不影响业务，需求变更成本最低。

实战避坑：上位机整洁架构的3个关键落地细节

很多开发人员说“分层架构太复杂，小项目没必要”，但实际上，哪怕是几百行代码的小项目，只要遵循这3个细节，就能快速落地整洁架构，避免后期踩坑——这也是《架构整洁之道》强调的“架构要服务于开发，而非增加负担”。

1. 坚守“单一职责”：一个类只做一件事

上位机开发中，最容易犯的错误就是“一个类包揽所有事”：比如在WinForm的MainForm类中，既写UI交互，又写PLC通信，还写数据处理。正确的做法是：

• UI类（MainForm）：只负责界面显示、接收用户操作，不写任何业务逻辑、不调用任何设备通信接口；

• 设备通信类：只负责与PLC/传感器通信，不处理数据、不触发报警；

• 数据处理类：只负责数据校验、转换，不关心数据来自哪里、存到哪里；

• 报警类：只负责报警判断、联动，不参与数据采集、UI显示。

这样一来，每一个类的职责清晰，修改某一个功能时，只需改动对应类，不会影响其他模块——比如修改报警弹窗样式，只需改UI类，不会牵连PLC通信逻辑。

2. 依赖倒置：面向抽象编程，拒绝“硬编码”

上位机开发中，“硬编码”是耦合的根源：比如直接在业务逻辑中写死“PLC IP=192.168.1.10”“数据库类型=SQLite”，后期修改时需要全局搜索、逐一修改。

遵循依赖倒置原则，只需做好2件事：

• 定义抽象接口：比如IDeviceComm（设备通信接口）、IDataRepository（数据存储接口），接口中定义核心方法（如ReadData、WriteData、SaveData）；

• 依赖抽象而非具体实现：用例层调用接口，不调用具体的PLC通信类、数据库类；具体实现类（如SiemensS7Comm、SQLiteRepository）实现接口，通过依赖注入的方式注入到用例层。

这样一来，更换设备、更换数据库时，只需新增一个实现类，修改注入配置，无需修改用例层、核心层代码——比如将西门子PLC换成三菱PLC，只需新增MitsubishiComm类实现IDeviceComm接口，其他代码完全不变，这也是很多大型上位机项目能快速适配多设备的核心原因。

3. 拒绝“过度设计”：小项目简化分层，核心不变

《架构整洁之道》强调“架构要适配项目规模”，不是所有上位机项目都需要严格的4层架构：

• 小项目（如简单温湿度采集）：可简化为“核心层+接口适配层+框架驱动层”，合并用例层与核心层，重点保证“业务与技术解耦”；

• 中大型项目（如多设备协同监控、生产管控系统）：严格遵循4层架构，拆分核心业务与技术细节，方便多人并行开发、后期维护——比如7人团队开发20万行代码的光伏电站监控上位机，通过分层架构，可实现并行开发，需求响应速度提升3倍，线上BUG率下降80%。

核心原则：无论项目大小，都要坚守“分层解耦、依赖倒置”的核心，避免“无架构”开发，哪怕是简单项目，也要做好职责拆分，为后期迭代留有余地。

总结：上位机开发，整洁架构不是“锦上添花”，而是“雪中送炭”

很多上位机开发人员觉得“架构是花架子”，直到项目变得臃肿不堪、维护成本高到无法承受，才明白“好架构能省一半力”。

《架构整洁之道》带给我们的，从来不是一套固定的分层模板，而是一种“以业务为核心、以解耦为目标”的开发思维——上位机的核心价值是“稳定、高效地对接设备、处理数据、服务生产”，而整洁架构，正是让我们摆脱“代码混乱、迭代困难、维护繁琐”的关键。

对于上位机开发而言，整洁架构的本质的是：让业务逻辑不被技术细节绑架，让系统能灵活应对设备迭代、需求变更，让每一行代码都有清晰的职责，让新人能快速上手，让维护者能轻松迭代。

不必追求“完美架构”，但一定要坚守“整洁原则”——哪怕是从拆分一个类、定义一个接口开始，也是在向更高效、更稳定的开发模式靠近。
