引言

温度漂移是制约霍尔电流传感器测量精度的核心瓶颈。在-40℃至150℃的宽温度范围内，霍尔元件的灵敏度与零点输出均会发生显著变化。特别是在新能源汽车800V平台、储能BMS系统、SiC/GaN高频功率转换等高端应用场景中，对温漂控制的要求已从传统的±1%/℃提升至±0.05%/℃甚至更低。

本文系统梳理霍尔电流传感器温漂补偿技术的三代演进路径，从硬件电阻网络补偿、多点标定软件校准，到内置温度传感器的智能补偿方案，深入解析各代技术的物理机理与性能边界。

一、霍尔传感器温漂的物理机理与量化影响

1.1 温漂根源的多因素耦合

霍尔元件的温度敏感性源于半导体材料的本征物理特性：

载流子迁移率温度系数：AlGaAs/GaAs异质结霍尔板中，载流子迁移率的温度系数约为dμ/dT ≈ -0.15%/℃。

压阻效应：硅材料的压阻系数π₁₁≈-70×10⁻¹¹ Pa⁻¹，在封装热膨胀失配时尤为显著。

载流子浓度指数增长：霍尔系数R_H ∝ 1/(n·e)中，载流子浓度n随本征激发呈T^(3/2)·e^(-Eg/2kT)关系增长，在85℃以上呈现非线性衰减。

1.2 温漂误差的量化表现

以500A量程闭环霍尔电流传感器为例：

温漂类型	典型数值	极端工况误差
零点温漂	±1.2 mV/℃	-40℃时等效误差-9.5A
灵敏度温漂	-0.22%/℃	125℃时增益误差+8.3A

IEC 62937 Class II标准要求全温域总误差≤±0.5%FS，未经补偿的传统传感器难以满足要求。

二、第一代技术：硬件补偿网络

2.1 恒流源供电与热敏电阻分压

早期霍尔传感器的温漂补偿主要依赖模拟电路实现。核心思路是通过温度相关的电阻网络，在信号链前端对零点漂移和灵敏度漂移进行预补偿。

NTC分压偏置校正是应用最广泛的基础方案。该方法在霍尔元件的偏置电路中串联负温度系数热敏电阻，当温度升高导致霍尔电压上升时，NTC阻值下降使偏置电流减小，从而部分抵消输出漂移。

PTC+NTC双支路增益补偿在零点补偿的基础上增加了灵敏度温漂抑制通道。

2.2 硬件补偿的固有局限

传统硬件补偿方案存在显著局限：

仅能处理一阶温度项：霍尔元件的温漂特性并非简单的线性关系，非线性高阶项无法被热敏电阻网络有效补偿。

PCB应力引入二次漂移：铜箔热膨胀系数与塑封材料失配，在温度循环过程中引入额外的机械应力漂移，实测残余误差达±4.2A@125℃。

拐点温度分散：霍尔材料非均匀掺杂导致个体间的温漂拐点温度分散±18℃，批量化生产中一致性难以保证。

三、第二代技术：多点标定与软件校准

3.1 分段多项式拟合模型

为克服硬件补偿的精度瓶颈，行业逐步引入基于产线标定的软件补偿方案。其核心思想是：在可控温度环境中对传感器进行多点测试，建立输出-电流-温度的三维标定数据库，再通过数学模型进行全局拟合。

分段正交多项式模型是当前主流方案之一。将温度范围划分为多个区间，在每个区间内采用不同阶次的多项式进行拟合：

• 低温区（<-20℃）：采用三阶多项式处理非线性特性

• 中温区（-20℃~80℃）：采用二阶多项式，兼顾精度与计算效率

• 高温区（>80℃）：采用四阶多项式，捕捉85℃以上的剧烈变化

3.2 三温区自适应拟合算法

标定流程：在-40℃、25℃、125℃三个温度点分别进行全量程电流扫描，提取每点的零点电压Vos和灵敏度系数S。

补偿计算：基于实时测量的芯片结温T_j，通过查表或多项式插值获取对应温度下的补偿系数。

热网络实时反演：通过三阶RC热网络模型实时估算芯片结温，考虑塑封料与硅芯片的热阻失配，实测热滞后时间常数达850ms。

3.3 产线标定效率优化

传统斜坡式温度扫描标定耗时长（单台420秒），已成为大规模量产的效率瓶颈。

三点阶梯升温法：将温度分段设置稳态而非连续变化，总标定时间缩短至85秒。

同步触发机制：引入电流激励与ADC采样的硬件同步触发，THD降低至0.02%。

四、第三代技术：智能自适应补偿

4.1 内置温度传感器的闭环补偿

2026年，随着ASIC设计能力提升，新一代霍尔电流传感器普遍内置高集成度的温度补偿模块。

四级温补架构成为高端传感器的主流方案：

硬件层：集成12-bit ΔΣ ADC直连片上温度传感器，采样率≥10 kHz。

驱动层：FPGA或专用ASIC实现热网络状态观测器，更新周期50μs。

算法层：在线最小二乘递推更新补偿系数，遗忘因子λ=0.995。

验证层：高低温循环中注入ISO 16750-4脉冲负载，与标准分流器实时比对。

4.2 片上闭环磁通补偿

除温度补偿外，新一代ASIC还引入了磁通闭环反馈机制。Allegro ACS772等器件已集成补偿线圈，通过PWM调制抵消磁芯剩磁的温变效应。

4.3 AI自适应在线学习

前沿研究方向是将机器学习算法嵌入传感器或边缘MCU：

LSTM网络轨迹学习：TI C2000等MCU平台可搭载轻量级LSTM模型（参数量<15k），利用历史数据在线学习漂移轨迹。

性能验证：在1000次充放电循环后，相较固定参数补偿方案，AI自适应补偿的精度提升达40%。

五、国产传感器的温漂控制实践

5.1 纳米晶磁芯的材料突破

国产传感器企业在温漂控制方面取得显著进展。以纳米晶合金磁芯替代传统铁氧体：

性能指标	传统铁氧体	纳米晶合金
初始磁导率	2,000-5,000	20,000-100,000
饱和磁感应强度	0.3-0.5 T	1.2-1.5 T
温漂系数	较大	<50ppm/℃

5.2 国产传感器的温漂规格

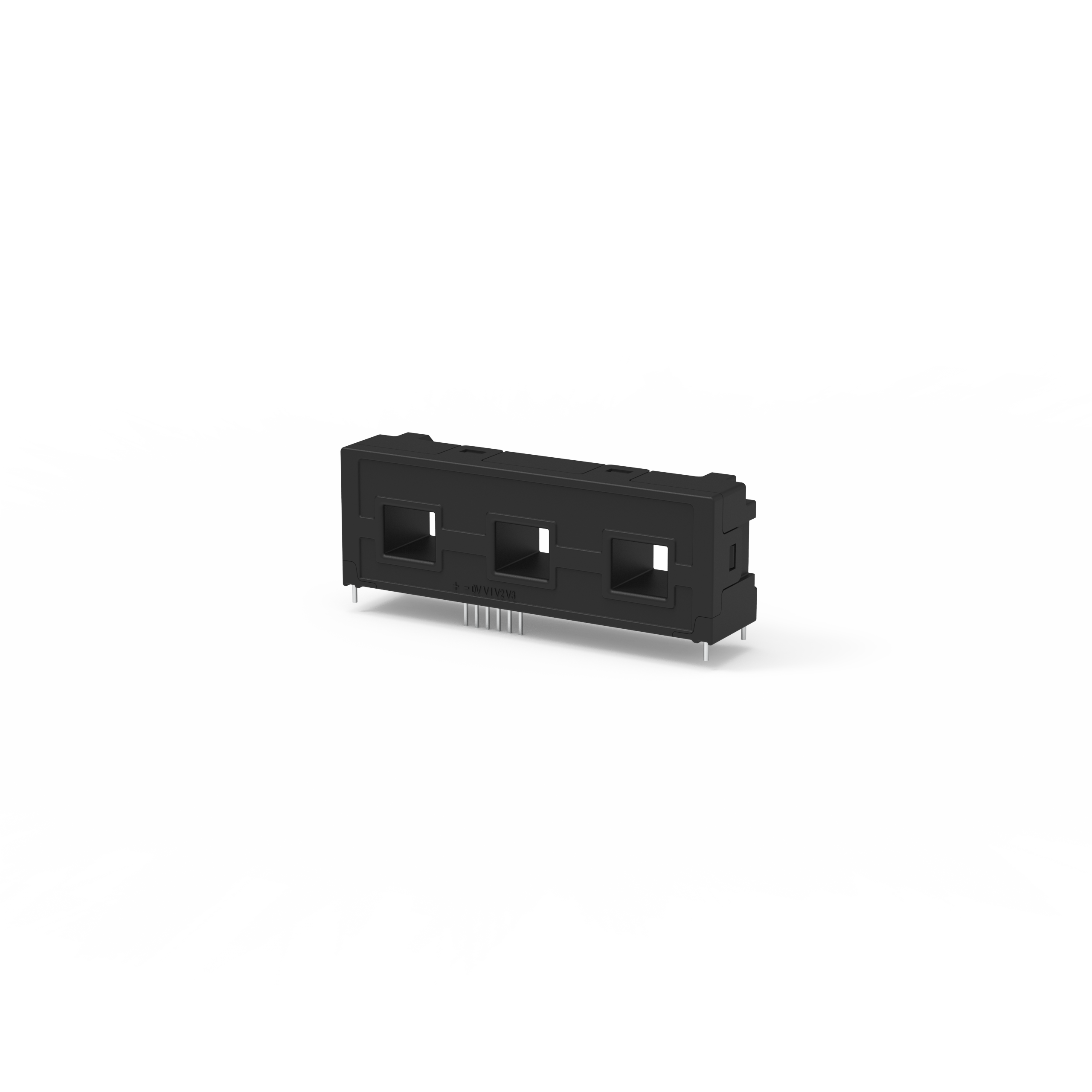

以芯森电子AT4V H00系列为例，其典型温漂参数为：

• 电失调电压温度系数（TCVOE）：±0.2 mV/K（-40℃~105℃）

• 增益温度系数（TCG）：±0.02 %/K（-40℃~105℃）

CMxA系列在储能场景的失调电流温漂（IOT）为±0.1 mA（-40℃~85℃）。

六、技术选型指南

应用场景	温漂要求	推荐方案
消费电子/家电	±2%/℃	硬件补偿
工业自动化	±0.5%/℃	软件校准
新能源汽车OBC	±0.1%/℃	智能补偿
储能BMS	±0.05%/℃	高精度智能补偿
电网计量	±0.01%/℃	磁通门/TMR方案

工程师选型时应重点关注：零点温漂系数、增益温漂系数、全温区总误差、标定温度点数量。

结语

霍尔电流传感器的温漂补偿技术经历了从硬件到软件、从静态到自适应、从离线到在线的三代演进。当前，智能自适应补偿已成为高端传感器的主流方案，结合纳米晶磁芯材料突破，国产传感器的温漂性能正在快速追赶国际先进水平。
