主题046：换热器仿真综合案例

一、工业换热器系统仿真

1.1 炼油厂换热器网络

1.1.1 工艺流程概述

炼油厂换热器网络是原油加工过程中的核心系统，负责：

原油预热（常减压蒸馏）
产品冷却（汽油、柴油、渣油）
余热回收（加热炉进料）
循环水冷却系统

典型配置：

管壳式换热器：150-300台
空冷器：50-100台
板式换热器：20-50台
总换热面积：50,000-100,000 m²

1.1.2 原油预热系统仿真

系统描述：
原油从常温（20°C）预热至360°C进入常压塔，通过多级换热器与高温产品换热。

仿真模型：

$Q_{total} = \sum_{i=1}^{n} Q_i = m_{crude} C_{p,crude} (T_{out} - T_{in})$

关键参数：

参数	数值	单位
原油流量	500	t/h
初始温度	20	°C
目标温度	360	°C
总换热量	180	MW
换热级数	4-6	级

仿真案例：
某炼厂原油预热系统优化，通过调整换热网络，节能15%，年节约燃料成本2000万元。

1.1.3 结垢监测与清洗优化

结垢模型：

$R_f(t) = R_{f,0} + k_d \cdot t$

其中：

$R_f$ ：污垢热阻 (m²K/W)
$k_d$ ：结垢速率
$t$ ：运行时间

清洗策略优化：

基于性能退化模型预测最佳清洗时间
考虑清洗成本与节能收益的平衡
多换热器协调清洗计划

1.2 电厂凝汽器仿真

1.2.1 大型电站凝汽器

系统特点：

换热面积：20,000-50,000 m²
冷却水量：10-30 m³/s
真空度：3-10 kPa
排汽量：100-1000 t/h

性能指标：

端差：
$\Delta T_{approach} = T_{sat} - T_{cw,out}$

典型值：3-8°C

过冷度：
$\Delta T_{subcooling} = T_{sat} - T_{condensate}$

应控制在1-3°C

1.2.2 多背压凝汽器仿真

大型机组配置：

双背压：低压侧+高压侧
三背压：低/中/高压侧
优化背压差：0.5-1.5 kPa

仿真模型：

分区计算每侧传热：
$Q_i = U_i A_i \Delta T_{lm,i}$

总排汽量分配：
$m_{steam} = \sum_{i} m_{steam,i}$

1.2.3 真空系统动态仿真

泄漏模型：

$m_{leak} = C_d A_{leak} \sqrt{\frac{2\gamma}{\gamma-1} \frac{P_{atm}^2}{RT_{atm}} \left[\left(\frac{P_{cond}}{P_{atm}}\right)^{2/\gamma} - \left(\frac{P_{cond}}{P_{atm}}\right)^{(\gamma+1)/\gamma}\right]}$

抽真空系统：

蒸汽喷射泵
水环真空泵
干式真空泵

1.3 工业余热回收系统

1.3.1 高温烟气余热回收

应用场景：

钢铁：高炉煤气、转炉烟气
水泥：窑尾废气（300-400°C）
玻璃：熔窑烟气

换热器类型：

热管换热器
回转式换热器
板式换热器（中低温）

仿真要点：

烟气成分变化（CO₂、H₂O、O₂、N₂）
露点腐蚀风险（硫酸、盐酸）
积灰与清灰周期

高温烟气余热回收系统设计要点：

设计参数	推荐范围	说明
烟气进口温度	300-600°C	根据工艺确定
烟气出口温度	120-180°C	高于酸露点20-30°C
换热面材料	碳钢/ND钢	根据腐蚀情况选择
烟气流速	8-12 m/s	兼顾传热与磨损
清灰方式	激波/蒸汽吹灰	定期清灰

余热回收量计算：

$Q_{rec} = m_{gas} C_{p,gas} (T_{in} - T_{out}) \eta_{hx}$

其中：

$m_{gas}$ ：烟气质量流量 (kg/s)
$C_{p,gas}$ ：烟气比热容 (kJ/(kg·K))
$T_{in}, T_{out}$ ：烟气进出口温度 (°C)
$\eta_{hx}$ ：换热器效率 (%)

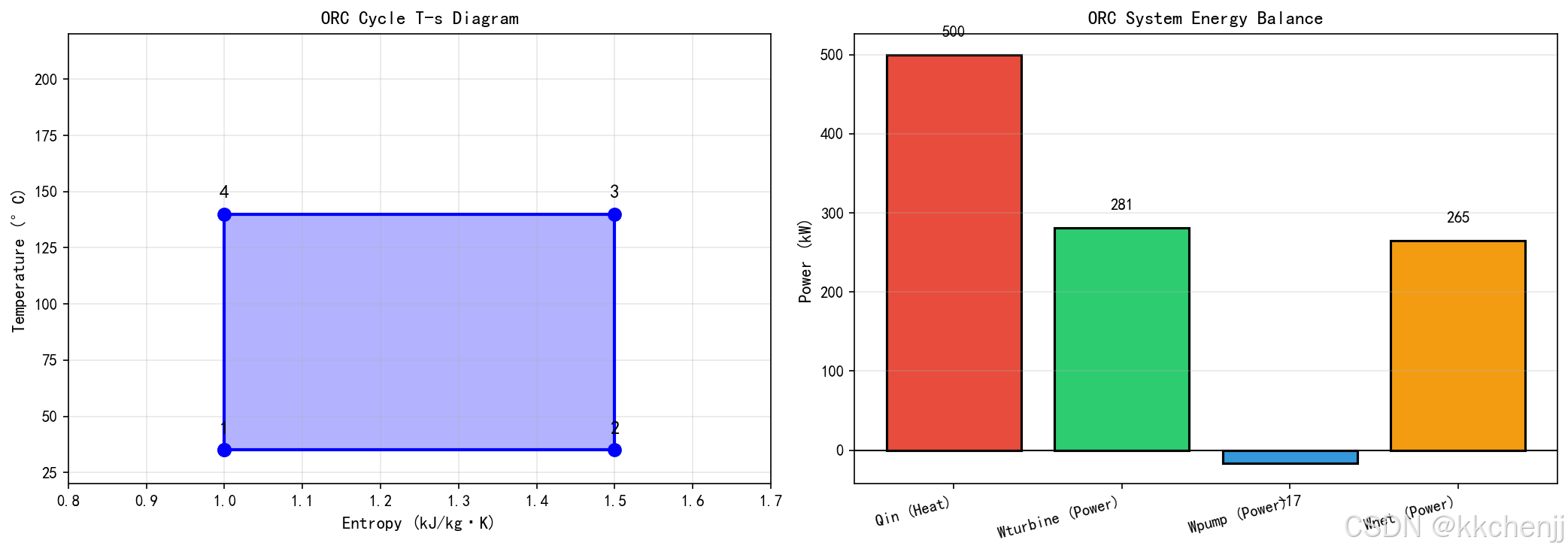

1.3.2 ORC余热发电系统

系统组成：

热源 → 蒸发器 → 透平 → 冷凝器 → 泵 → 蒸发器
              ↓
            发电机

工质选择：

工质	临界温度(°C)	适用热源温度(°C)
R245fa	154	80-150
R123	184	100-180
戊烷	197	120-200
甲苯	319	200-350

仿真模型：

蒸发器：
$Q_{evap} = m_{wf} (h_1 - h_4)$

透平功率：
$W_t = m_{wf} (h_1 - h_2) \eta_t$

系统效率：
$\eta_{ORC} = \frac{W_t - W_p}{Q_{evap}}$

典型值：8-15%

二、能源系统换热器网络

2.1 区域供热系统

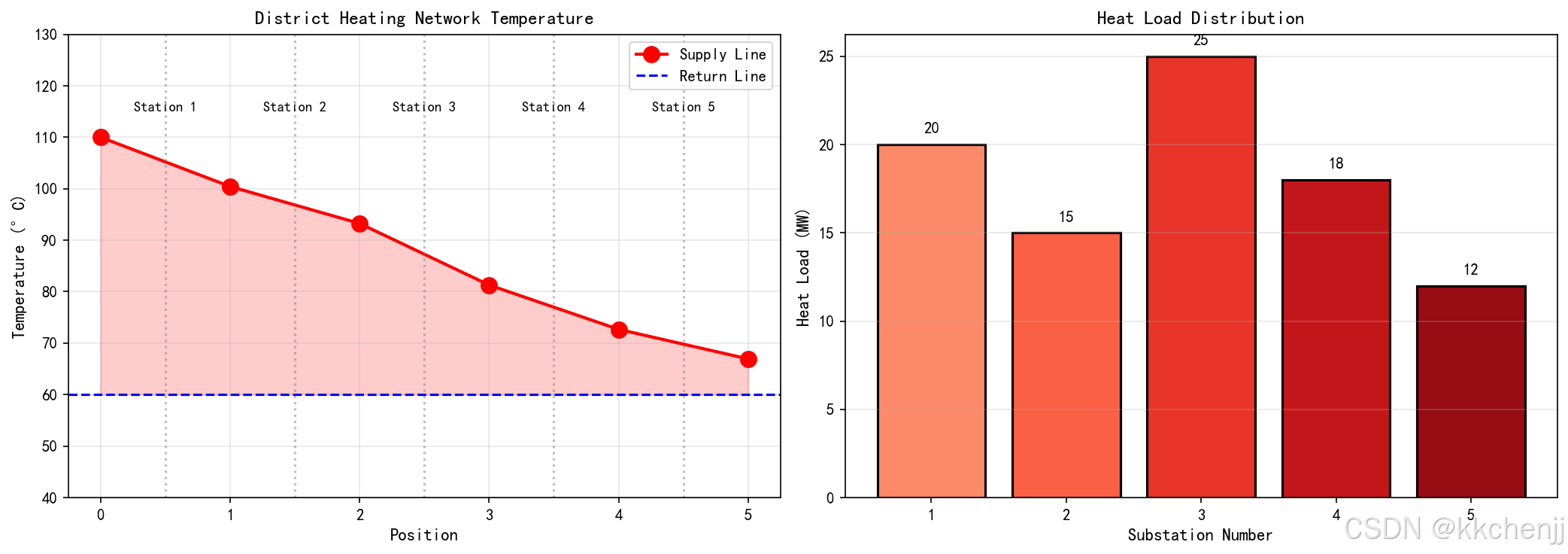

2.1.1 热电联产供热网络

系统架构：

热源：热电厂、工业余热、锅炉房
一次管网：高温热水（110-130°C）
二次管网：低温热水（60-80°C）
换热站：一级+二级换热

水力热力耦合仿真：

质量守恒：
$\sum m_{in} = \sum m_{out}$

能量守恒：
$m C_p T_{in} = m C_p T_{out} + Q_{loss}$

压降计算：
$\Delta P = f \frac{L}{D} \frac{\rho u^2}{2} + \sum K \frac{\rho u^2}{2}$

2.1.2 换热站动态仿真

一级换热站（热源侧）：

换热器：板式或管壳式
调节阀：控制一次网流量
循环泵：克服管网阻力

控制策略：

气候补偿：根据室外温度调节供水温度
分时段调节：峰谷负荷差异
质调节 vs 量调节

仿真案例：
某城市供热系统，面积2000万m²，通过优化换热站控制，节能12%。

区域供热系统优化策略：

优化措施	节能效果	投资回收期	技术难度
气候补偿控制	5-10%	1-2年	低
变频泵改造	10-20%	2-3年	中
管网水力平衡	5-8%	1-2年	中
换热站优化	8-15%	2-4年	中
余热回收	15-30%	3-5年	高

供热系统仿真建模要点：

管网模型：
- 节点-支路拓扑结构
- 水力计算：质量守恒+动量守恒
- 热力计算：能量守恒+传热损失
换热器模型：
- 静态特性：传热系数-流量关系
- 动态特性：热惯性时间常数
- 调节特性：阀门开度-流量关系
控制模型：
- PID控制器参数整定
- 前馈-反馈复合控制
- 预测控制算法

2.2 液化天然气（LNG）气化系统

2.2.1 LNG气化工艺

气化方式：

开架式气化器（ORV）：海水加热
浸没燃烧式气化器（SCV）：燃烧加热
中间介质气化器（IFV）：丙烷/乙二醇
空温式气化器：环境空气

ORV仿真模型：

海水侧：
$Q = m_{sw} C_{p,sw} (T_{sw,in} - T_{sw,out})$

LNG侧：
$Q = m_{LNG} [C_{p,LNG} (T_{sat} - T_{in}) + h_{fg} + C_{p,NG} (T_{out} - T_{sat})]$

结霜模型（低负荷时）：
$m_{frost} = \int \frac{q''}{h_{sub}} dt$

2.2.2 冷能利用系统

冷能回收应用：

空气分离（制氧、制氮）
低温粉碎（橡胶、塑料）
制干冰
冷库制冷
发电（朗肯循环）

冷能发电仿真：

$W_{net} = m_{LNG} [C_{p,LNG}(T_0 - T_{LNG}) - T_0 (s_0 - s_{LNG})] \eta_{ex}$

其中 $T_0$ 为环境温度。

典型回收率：20-30%

2.3 地热能利用系统

2.3.1 地热换热器

系统类型：

地源热泵（GSHP）
增强型地热系统（EGS）
地热发电（干蒸汽、闪蒸、双循环）

地埋管换热器：

线热源模型：

$T_0 + \frac{q'}{4\pi k} Ei\left(\frac{r^2}{4\alpha t}\right)$

其中 $E i$ 为指数积分函数。

长期热平衡：

夏季排热 = 冬季取热（理想情况）
土壤热积累/衰减
地下水流动影响

地源热泵系统设计参数：

参数	推荐值	说明
埋管深度	1.5-2.0 m	避开气温影响层
钻孔深度	80-120 m	根据地质条件
钻孔间距	4-6 m	避免热干扰
循环液流速	0.4-0.6 m/s	优化传热与泵功
冬夏负荷比	1.0-1.3	保持热平衡

地埋管换热器性能计算：

$\cdot q_l = L \cdot (T_{ground} - T_{fluid}) / R_{total}$

其中：

$L$ ：埋管总长度 (m)
$q_l$ ：单位长度换热量 (W/m)
$R_{total}$ ：总热阻 (m·K/W)
$T_{ground}$ ：土壤温度 (°C)
$T_{fluid}$ ：循环液温度 (°C)

2.3.2 地热发电换热器

双循环系统：

地热流体：100-200°C
工质：异丁烷、R134a
换热器：钛材（防腐蚀）

结垢控制：

闪蒸除气
化学阻垢
定期清洗

三、化工过程换热器设计

3.1 反应器换热系统

3.1.1 放热反应器温度控制

反应类型：

氧化反应：强放热
聚合反应：放热+粘度增加
加氢反应：中强放热

换热器配置：

夹套换热
内盘管
外循环换热
蒸发冷却

动态仿真模型：

反应热：
$Q_{rxn} = (-\Delta H_r) r V$

换热：
$Q_{ex} = UA(T_r - T_c)$

能量平衡：
$\rho C_p V \frac{dT_r}{dt} = Q_{rxn} - Q_{ex}$

飞温风险分析：

热点温度监测
紧急冷却系统
安全联锁设计

3.1.2 多管反应器仿真

结构特点：

数千根反应管
催化剂装填
壳程冷却介质

径向温度分布：

$\frac{1}{r}\frac{\partial}{\partial r}\left(r k_{eff} \frac{\partial T}{\partial r}\right) + q''' = \rho C_p u \frac{\partial T}{\partial z}$

热点控制：

进口温度分布优化
冷却介质分段
催化剂活性分布

3.2 精馏塔冷凝器与再沸器

3.2.1 全凝器设计

设计要点：

过冷度要求：3-5°C
不凝气处理
压力控制

全凝器设计步骤：

确定热负荷：
$m_v \cdot h_{fg} + m_l \cdot C_p \cdot \Delta T_{sub}$
计算对数平均温差：
$\Delta T_{lm} = \frac{(T_{sat} - T_{cw,in}) - (T_{sat} - T_{cw,out})}{\ln\frac{T_{sat} - T_{cw,in}}{T_{sat} - T_{cw,out}}}$
估算传热面积：
$\frac{Q}{U \cdot \Delta T_{lm}}$
校核压降：
- 管程压降 < 50 kPa
- 壳程压降 < 10 kPa

传热计算：

冷凝段：
$Q_{cond} = m_v h_{fg}$

过冷段：
$Q_{sub} = m_l C_p (T_{sat} - T_{out})$

总传热系数：
$\frac{1}{U} = \frac{1}{h_{shell}} + \frac{t_w}{k_w} + \frac{1}{h_{tube}}$

3.2.2 再沸器类型与仿真

类型选择：

类型	适用场合	特点
釜式	小流量、高粘度	结构简单
热虹吸	清洁介质	自然循环
强制循环	易结垢	流速可控
降膜	热敏物料	停留时间短

热虹吸再沸器计算：

循环推动力：
$\Delta P_{drive} = \rho_l g H (1 - \bar{\phi})$

流动阻力：
$\Delta P_{loss} = f \frac{L}{D} \frac{\rho u^2}{2}$

循环量由两者平衡确定。

3.3 多效蒸发系统

3.3.1 蒸发流程

顺流、逆流、平流：

顺流：料液与蒸汽同向，适合热敏物料
逆流：传热温差均匀，适合高粘度
平流：各效独立进料，适合结晶

蒸汽经济性：

$\frac{m_{evap}}{m_{steam}}$

n效蒸发：理论E = n，实际E = 0.7-0.9n

3.3.2 蒸发器仿真

传热方程：

$Q = U A (T_{steam} - T_{solution})$

沸点升高：

$\Delta T_{bpe} = f(x, P)$

蒸汽压缩：

机械蒸汽再压缩（MVR）
热力蒸汽再压缩（TVR）

MVR节能效果：相当于10-20效蒸发

四、建筑暖通空调系统

4.1 中央空调系统换热器

4.1.1 冷水机组换热器

蒸发器：

满液式：制冷剂在管外沸腾
干式：制冷剂在管内蒸发
板式：高效紧凑

冷凝器：

水冷式：冷却塔循环
风冷式：空气冷却
蒸发式：水膜+空气

性能仿真：

蒸发温度：
$T_{evap} = T_{chw,out} - \Delta T_{approach}$

冷凝温度：
$T_{cond} = T_{cw,out} + \Delta T_{approach}$

COP计算：
$\frac{Q_{evap}}{W_{comp}} = \frac{T_{evap}}{T_{cond} - T_{evap}} \eta_{Carnot}$

4.1.2 冷却塔传热

传热传质：

Merkel方程：
$\frac{h_a}{C_{p,a}} (T_w - T_{wb}) = k_y (\omega_{sat} - \omega_a) h_{fg}$

冷却数：
$\int_{T_{w,out}}^{T_{w,in}} \frac{C_{p,w} dT_w}{h_{sat} - h_a}$

特性数：
$\left(\frac{m_w}{m_a}\right)^n$

4.2 建筑热交换系统

4.2.1 热回收新风系统

热回收装置：

转轮式：70-80%效率
板式：50-70%效率
热管：45-65%效率
溶液式：50-65%效率

热回收装置选型指南：

类型	效率	优点	缺点	适用场合
转轮式	70-80%	效率高，可除湿	有转动部件，维护复杂	大型建筑
板式	50-70%	结构简单，无泄漏	易结霜，需防冻	中小型建筑
热管	45-65%	无动力，可靠性高	效率较低	工业场合
溶液式	50-65%	可除湿，无交叉污染	系统复杂	医院、实验室

热回收经济性分析：

$\frac{C_{hr}}{C_{energy} \cdot Q_{saved} \cdot t_{run}}$

其中：

$P B P$ ：投资回收期 (年)
$C_{hr}$ ：热回收装置投资 (元)
$C_{energy}$ ：能源价格 (元/kWh)
$Q_{saved}$ ：节能量 (kW)
$t_{run}$ ：年运行时间 (h)

全年能耗分析：

$Q_{saved} = \sum_{hours} \epsilon \cdot \min(m_a C_p |T_{out} - T_{in}|, m_{min} C_p |T_{out} - T_{in}|)$

4.2.2 地板辐射供冷供热

传热模型：

地板表面温度：
$T_s = T_{fluid} + \frac{q''}{h_{eff}}$

供冷能力：
$q_{cooling} = 8.92 (T_{room} - T_s)^{1.1}$ (W/m²)

供热能力：
$q_{heating} = 8.92 (T_s - T_{room})^{1.1}$ (W/m²)

结露控制：
$T_{s,min} = T_{dew} + 1°C$

五、新能源换热器应用

# -*- coding: utf-8 -*-
"""
主题046：换热器仿真综合案例
包含：工业换热器系统、能源系统、化工过程、建筑暖通、新能源应用
"""

import matplotlib
matplotlib.use('Agg')
import numpy as np
import matplotlib.pyplot as plt
from matplotlib.patches import Rectangle, FancyBboxPatch, Circle, FancyArrowPatch
import warnings
warnings.filterwarnings('ignore')
import os

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

# 创建输出目录
output_dir = os.path.dirname(os.path.abspath(__file__))
os.makedirs(output_dir, exist_ok=True)

print("="*60)
print("换热器仿真综合案例")
print("="*60)

# ============ 案例1: 炼油厂换热器网络仿真 ============

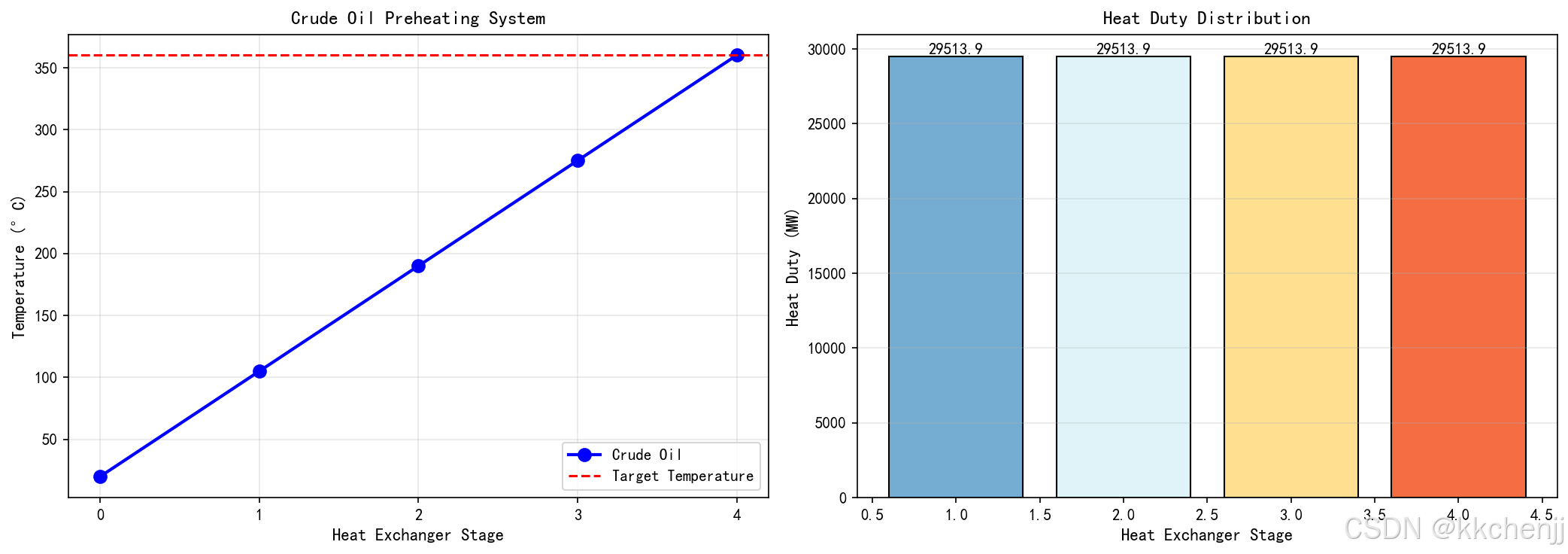

def case1_refinery_network():
    """案例1：炼油厂原油预热系统仿真"""
    print("\n" + "="*60)
    print("案例1：炼油厂原油预热系统仿真")
    print("="*60)

    # 系统参数
    m_crude = 500  # t/h, 原油流量
    T_in = 20  # °C, 初始温度
    T_target = 360  # °C, 目标温度
    Cp_crude = 2.5  # kJ/(kg·K), 比热容

    # 计算总换热量
    Q_total = m_crude * 1000 * Cp_crude * (T_target - T_in) / 3600  # MW
    print(f"原油流量: {m_crude} t/h")
    print(f"温度提升: {T_in}°C → {T_target}°C")
    print(f"总换热量: {Q_total:.1f} MW")

    # 四级换热系统
    stages = 4
    T_stages = np.linspace(T_in, T_target, stages + 1)
    Q_stages = np.diff(T_stages) * m_crude * 1000 * Cp_crude / 3600

    print(f"\n四级换热配置:")
    for i in range(stages):
        print(f"  级{i+1}: {T_stages[i]:.0f}°C → {T_stages[i+1]:.0f}°C, 换热量{Q_stages[i]:.1f} MW")

    # 可视化
    fig, axes = plt.subplots(1, 2, figsize=(14, 5))

    # 温度分布
    ax1 = axes[0]
    ax1.plot(range(stages + 1), T_stages, 'b-o', linewidth=2, markersize=8, label='Crude Oil')
    ax1.axhline(y=T_target, color='r', linestyle='--', label='Target Temperature')
    ax1.set_xlabel('Heat Exchanger Stage', fontsize=11)
    ax1.set_ylabel('Temperature (°C)', fontsize=11)
    ax1.set_title('Crude Oil Preheating System', fontsize=12, fontweight='bold')
    ax1.legend(loc='lower right')
    ax1.grid(True, alpha=0.3)
    ax1.set_xticks(range(stages + 1))

    # 换热量分布
    ax2 = axes[1]
    colors = plt.cm.RdYlBu_r(np.linspace(0.2, 0.8, stages))
    bars = ax2.bar(range(1, stages + 1), Q_stages, color=colors, edgecolor='black')
    ax2.set_xlabel('Heat Exchanger Stage', fontsize=11)
    ax2.set_ylabel('Heat Duty (MW)', fontsize=11)
    ax2.set_title('Heat Duty Distribution', fontsize=12, fontweight='bold')
    ax2.grid(True, alpha=0.3, axis='y')

    # 添加数值标签
    for i, (bar, q) in enumerate(zip(bars, Q_stages)):
        ax2.text(bar.get_x() + bar.get_width()/2, bar.get_height() + 1,
                f'{q:.1f}', ha='center', va='bottom', fontsize=10)

    plt.tight_layout()
    plt.savefig(f'{output_dir}/case1_refinery_network.png', dpi=150, bbox_inches='tight')
    plt.close()
    print(f"\n图形已保存: case1_refinery_network.png")

# ============ 案例2: 电厂凝汽器仿真 ============

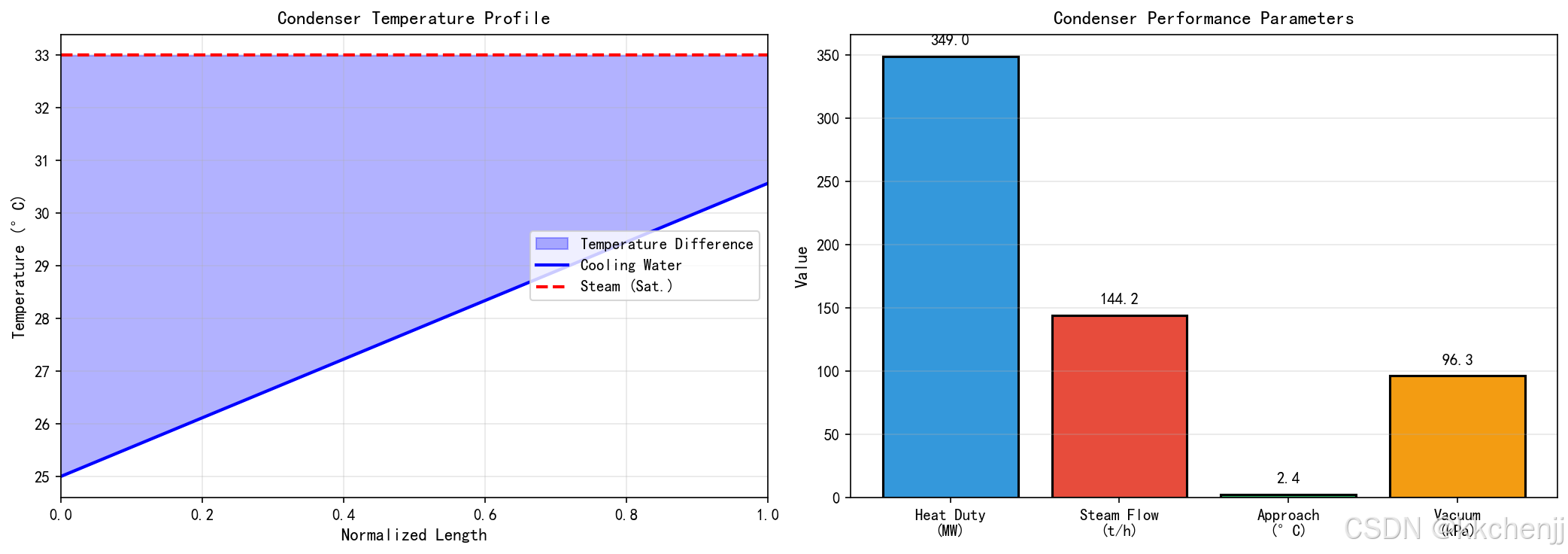

def case2_condenser():
    """案例2：电厂凝汽器性能仿真"""
    print("\n" + "="*60)
    print("案例2：电厂凝汽器性能仿真")
    print("="*60)

    # 凝汽器参数
    A = 25000  # m², 换热面积
    U = 3000  # W/(m²·K), 总传热系数
    m_cw = 15000  # kg/s, 冷却水流量
    Cp_water = 4.18  # kJ/(kg·K)
    T_cw_in = 25  # °C, 冷却水进口温度

    # 蒸汽参数
    P_cond = 5  # kPa, 凝汽器压力
    T_sat = 33  # °C, 饱和温度（对应5kPa）
    h_fg = 2420  # kJ/kg, 汽化潜热

    # 计算端差和冷却水温升
    T_cw_out = T_cw_in + 5  # 初始猜测（确保小于T_sat）
    for _ in range(50):
        dT1 = T_sat - T_cw_in
        dT2 = T_sat - T_cw_out
        if dT1 <= 0 or dT2 <= 0:
            break
        LMTD = (dT1 - dT2) / np.log(dT1/dT2) if abs(dT1 - dT2) > 0.01 else dT1
        Q = U * A * LMTD / 1e6  # MW
        T_cw_out_new = T_cw_in + Q * 1000 / (m_cw * Cp_water)
        # 限制T_cw_out不超过T_sat - 0.5
        T_cw_out_new = min(T_cw_out_new, T_sat - 0.5)
        if abs(T_cw_out_new - T_cw_out) < 0.001:
            break
        T_cw_out = T_cw_out_new

    approach = T_sat - T_cw_out  # 端差
    m_steam = Q * 1000 / h_fg  # t/h

    print(f"凝汽器压力: {P_cond} kPa")
    print(f"饱和温度: {T_sat}°C")
    print(f"冷却水进口: {T_cw_in}°C")
    print(f"冷却水出口: {T_cw_out:.1f}°C")
    print(f"端差: {approach:.1f}°C")
    print(f"总换热量: {Q:.1f} MW")
    print(f"凝结蒸汽量: {m_steam:.1f} t/h")

    # 可视化
    fig, axes = plt.subplots(1, 2, figsize=(14, 5))

    # 温度分布图
    ax1 = axes[0]
    x = np.linspace(0, 1, 100)
    T_cw = T_cw_in + (T_cw_out - T_cw_in) * x
    T_steam = np.ones_like(x) * T_sat

    ax1.fill_between(x, T_cw, T_steam, alpha=0.3, color='blue', label='Temperature Difference')
    ax1.plot(x, T_cw, 'b-', linewidth=2, label='Cooling Water')
    ax1.plot(x, T_steam, 'r--', linewidth=2, label='Steam (Sat.)')
    ax1.set_xlabel('Normalized Length', fontsize=11)
    ax1.set_ylabel('Temperature (°C)', fontsize=11)
    ax1.set_title('Condenser Temperature Profile', fontsize=12, fontweight='bold')
    ax1.legend(loc='center right')
    ax1.grid(True, alpha=0.3)
    ax1.set_xlim(0, 1)

    # 性能参数
    ax2 = axes[1]
    params = ['Heat Duty\n(MW)', 'Steam Flow\n(t/h)', 'Approach\n(°C)', 'Vacuum\n(kPa)']
    values = [Q, m_steam, approach, 101.3 - P_cond]
    colors = ['#3498db', '#e74c3c', '#2ecc71', '#f39c12']

    bars = ax2.bar(params, values, color=colors, edgecolor='black', linewidth=1.5)
    ax2.set_ylabel('Value', fontsize=11)
    ax2.set_title('Condenser Performance Parameters', fontsize=12, fontweight='bold')
    ax2.grid(True, alpha=0.3, axis='y')

    for bar, val in zip(bars, values):
        ax2.text(bar.get_x() + bar.get_width()/2, bar.get_height() + max(values)*0.02,
                f'{val:.1f}', ha='center', va='bottom', fontsize=10, fontweight='bold')

    plt.tight_layout()
    plt.savefig(f'{output_dir}/case2_condenser.png', dpi=150, bbox_inches='tight')
    plt.close()
    print(f"图形已保存: case2_condenser.png")

# ============ 案例3: ORC余热发电系统 ============
def case3_orc_system():
    """案例3：ORC余热发电系统仿真"""
    print("\n" + "="*60)
    print("案例3：ORC余热发电系统仿真")
    print("="*60)

    # 热源参数
    T_source = 200  # °C, 热源温度
    m_source = 10  # kg/s, 热源流量
    Cp_source = 1.0  # kJ/(kg·K)

    # ORC工质参数 (R245fa)
    T_evap = 140  # °C, 蒸发温度
    T_cond = 35  # °C, 冷凝温度
    h_evap = 300  # kJ/kg, 蒸发焓

    # 计算系统性能
    Q_in = m_source * Cp_source * (T_source - T_evap - 10)  # kW
    m_working = Q_in / h_evap  # kg/s

    # 透平效率
    eta_turbine = 0.75
    W_turbine = m_working * h_evap * (1 - T_cond/T_evap) * eta_turbine  # kW

    # 泵功
    W_pump = m_working * 10  # kW (近似)

    W_net = W_turbine - W_pump  # kW
    eta_system = W_net / Q_in * 100  # %

    print(f"热源温度: {T_source}°C")
    print(f"蒸发温度: {T_evap}°C")
    print(f"冷凝温度: {T_cond}°C")
    print(f"输入热量: {Q_in:.0f} kW")
    print(f"透平功率: {W_turbine:.0f} kW")
    print(f"泵功率: {W_pump:.0f} kW")
    print(f"净输出功率: {W_net:.0f} kW")
    print(f"系统效率: {eta_system:.1f}%")

    # 可视化
    fig, axes = plt.subplots(1, 2, figsize=(14, 5))

    # T-s图示意
    ax1 = axes[0]
    s = np.array([1.0, 1.5, 1.5, 1.0, 1.0])
    T = np.array([T_cond, T_cond, T_evap, T_evap, T_cond])
    ax1.plot(s, T, 'b-', linewidth=2, marker='o', markersize=8)
    ax1.fill_between(s[:-1], T[:-1], T_cond, alpha=0.3, color='blue')

    # 标注状态点
    states = ['1', '2', '3', '4']
    for i, (si, Ti, state) in enumerate(zip(s[:-1], T[:-1], states)):
        ax1.annotate(state, (si, Ti), textcoords="offset points",
                    xytext=(0,10), ha='center', fontsize=12, fontweight='bold')

    ax1.set_xlabel('Entropy (kJ/kg·K)', fontsize=11)
    ax1.set_ylabel('Temperature (°C)', fontsize=11)
    ax1.set_title('ORC Cycle T-s Diagram', fontsize=12, fontweight='bold')
    ax1.grid(True, alpha=0.3)
    ax1.set_xlim(0.8, 1.7)
    ax1.set_ylim(20, 220)

    # 能量平衡
    ax2 = axes[1]
    labels = ['Qin (Heat)', 'Wturbine (Power)', 'Wpump (Power)', 'Wnet (Power)']
    values = [Q_in, W_turbine, -W_pump, W_net]
    colors = ['#e74c3c', '#2ecc71', '#3498db', '#f39c12']

    bars = ax2.bar(labels, values, color=colors, edgecolor='black', linewidth=1.5)
    ax2.axhline(y=0, color='black', linewidth=1)
    ax2.set_ylabel('Power (kW)', fontsize=11)
    ax2.set_title('ORC System Energy Balance', fontsize=12, fontweight='bold')
    ax2.grid(True, alpha=0.3, axis='y')
    plt.setp(ax2.xaxis.get_majorticklabels(), rotation=15, ha='right')

    for bar, val in zip(bars, values):
        ypos = val + 20 if val > 0 else val - 40
        ax2.text(bar.get_x() + bar.get_width()/2, ypos,
                f'{val:.0f}', ha='center', va='bottom' if val > 0 else 'top',
                fontsize=10, fontweight='bold')

    plt.tight_layout()
    plt.savefig(f'{output_dir}/case3_orc_system.png', dpi=150, bbox_inches='tight')
    plt.close()
    print(f"图形已保存: case3_orc_system.png")

# ============ 案例4: 区域供热系统 ============
def case4_district_heating():
    """案例4：区域供热系统仿真"""
    print("\n" + "="*60)
    print("案例4：区域供热系统仿真")
    print("="*60)

    # 系统参数
    T_supply = 110  # °C, 供水温度
    T_return = 60  # °C, 回水温度
    m_flow = 500  # kg/s, 总流量
    Cp = 4.18  # kJ/(kg·K)

    # 热负荷分布
    n_substations = 5
    heat_loads = np.array([20, 15, 25, 18, 12])  # MW

    # 计算各换热站参数
    Q_total = np.sum(heat_loads)
    T_pipe = np.zeros(n_substations + 1)
    T_pipe[0] = T_supply

    print(f"供水温度: {T_supply}°C")
    print(f"回水温度: {T_return}°C")
    print(f"总热负荷: {Q_total:.0f} MW")
    print(f"\n各换热站参数:")

    for i in range(n_substations):
        m_station = heat_loads[i] * 1000 / (Cp * (T_pipe[i] - T_return))
        T_pipe[i+1] = T_pipe[i] - heat_loads[i] * 1000 / (m_flow * Cp)

        print(f"  站{i+1}: 负荷{heat_loads[i]:.0f} MW, "
              f"进口{T_pipe[i]:.1f}°C, 出口{T_pipe[i+1]:.1f}°C, "
              f"流量{m_station:.1f} kg/s")

    # 可视化
    fig, axes = plt.subplots(1, 2, figsize=(14, 5))

    # 温度沿程分布
    ax1 = axes[0]
    x = np.arange(n_substations + 1)
    ax1.plot(x, T_pipe, 'r-o', linewidth=2, markersize=10, label='Supply Line')
    ax1.axhline(y=T_return, color='b', linestyle='--', label='Return Line')
    ax1.fill_between(x, T_pipe, T_return, alpha=0.2, color='red')

    for i in range(n_substations):
        ax1.axvline(x=i+0.5, color='gray', linestyle=':', alpha=0.5)
        ax1.text(i+0.5, T_supply+5, f'Station {i+1}', ha='center', fontsize=9)

    ax1.set_xlabel('Position', fontsize=11)
    ax1.set_ylabel('Temperature (°C)', fontsize=11)
    ax1.set_title('District Heating Network Temperature', fontsize=12, fontweight='bold')
    ax1.legend(loc='upper right')
    ax1.grid(True, alpha=0.3)
    ax1.set_xticks(x)
    ax1.set_ylim(40, 130)

    # 热负荷分布
    ax2 = axes[1]
    colors = plt.cm.Reds(np.linspace(0.4, 0.9, n_substations))
    bars = ax2.bar(range(1, n_substations + 1), heat_loads, color=colors,
                   edgecolor='black', linewidth=1.5)
    ax2.set_xlabel('Substation Number', fontsize=11)
    ax2.set_ylabel('Heat Load (MW)', fontsize=11)
    ax2.set_title('Heat Load Distribution', fontsize=12, fontweight='bold')
    ax2.grid(True, alpha=0.3, axis='y')

    for bar, val in zip(bars, heat_loads):
        ax2.text(bar.get_x() + bar.get_width()/2, bar.get_height() + 0.5,
                f'{val:.0f}', ha='center', va='bottom', fontsize=10, fontweight='bold')

    plt.tight_layout()
    plt.savefig(f'{output_dir}/case4_district_heating.png', dpi=150, bbox_inches='tight')
    plt.close()
    print(f"图形已保存: case4_district_heating.png")

# ============ 案例5: 电动汽车电池热管理 ============

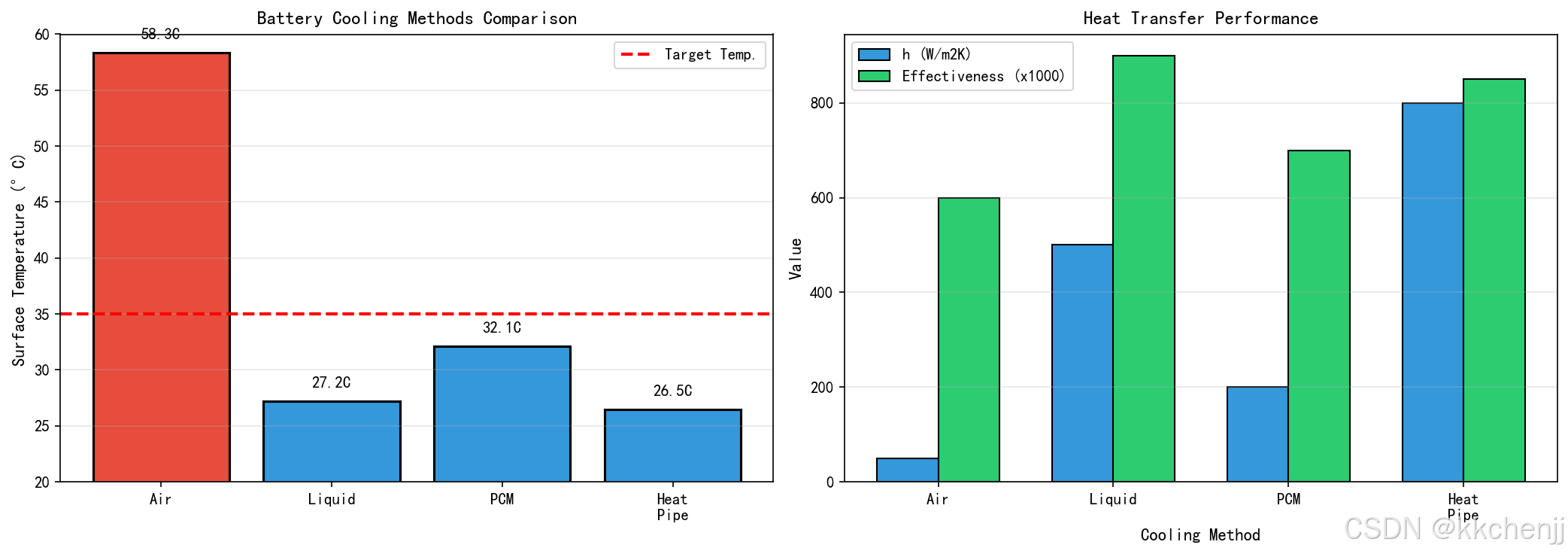

def case5_battery_thermal():
    """案例5：电动汽车电池热管理仿真"""
    print("\n" + "="*60)
    print("案例5：电动汽车电池热管理仿真")
    print("="*60)

    # 电池参数
    Q_gen = 500  # W, 生热功率
    T_ambient = 25  # °C, 环境温度
    T_target = 35  # °C, 目标温度

    # 冷却方式对比
    cooling_methods = ['Air Cooling', 'Liquid Cooling', 'PCM', 'Heat Pipe']
    heat_transfer_coeff = [50, 500, 200, 800]  # W/(m²·K)
    effectiveness = [0.6, 0.9, 0.7, 0.85]

    # 计算各冷却方式性能
    A_battery = 0.5  # m², 电池表面积
    results = []

    print(f"电池生热功率: {Q_gen} W")
    print(f"环境温度: {T_ambient}°C")
    print(f"目标温度: {T_target}°C")
    print(f"\n冷却方式对比:")

    for method, h, eff in zip(cooling_methods, heat_transfer_coeff, effectiveness):
        delta_T = Q_gen / (h * A_battery * eff)
        T_surface = T_ambient + delta_T
        temp_rise = T_surface - T_ambient
        results.append({'method': method, 'h': h, 'T_surface': T_surface,
                       'rise': temp_rise, 'eff': eff})

        status = "OK" if T_surface < T_target else "NG"
        print(f"  {status} {method}: h={h} W/(m2K), "
              f"表面温度={T_surface:.1f}C, 温升={temp_rise:.1f}C")

    # 可视化
    fig, axes = plt.subplots(1, 2, figsize=(14, 5))

    # 表面温度对比
    ax1 = axes[0]
    methods_short = ['Air', 'Liquid', 'PCM', 'Heat\nPipe']
    temps = [r['T_surface'] for r in results]
    colors = ['#3498db' if t < T_target else '#e74c3c' for t in temps]

    bars = ax1.bar(methods_short, temps, color=colors, edgecolor='black', linewidth=1.5)
    ax1.axhline(y=T_target, color='r', linestyle='--', linewidth=2, label='Target Temp.')
    ax1.set_ylabel('Surface Temperature (°C)', fontsize=11)
    ax1.set_title('Battery Cooling Methods Comparison', fontsize=12, fontweight='bold')
    ax1.legend(loc='upper right')
    ax1.grid(True, alpha=0.3, axis='y')
    ax1.set_ylim(20, 60)

    for bar, val in zip(bars, temps):
        ax1.text(bar.get_x() + bar.get_width()/2, bar.get_height() + 1,
                f'{val:.1f}C', ha='center', va='bottom', fontsize=10, fontweight='bold')

    # 传热系数与效率
    ax2 = axes[1]
    x = np.arange(len(cooling_methods))
    width = 0.35

    bars1 = ax2.bar(x - width/2, heat_transfer_coeff, width, label='h (W/m2K)',
                    color='#3498db', edgecolor='black')
    bars2 = ax2.bar(x + width/2, [e*1000 for e in effectiveness], width,
                    label='Effectiveness (x1000)', color='#2ecc71', edgecolor='black')

    ax2.set_xlabel('Cooling Method', fontsize=11)
    ax2.set_ylabel('Value', fontsize=11)
    ax2.set_title('Heat Transfer Performance', fontsize=12, fontweight='bold')
    ax2.set_xticks(x)
    ax2.set_xticklabels(methods_short)
    ax2.legend(loc='upper left')
    ax2.grid(True, alpha=0.3, axis='y')

    plt.tight_layout()
    plt.savefig(f'{output_dir}/case5_battery_thermal.png', dpi=150, bbox_inches='tight')
    plt.close()
    print(f"图形已保存: case5_battery_thermal.png")

# ============ 主程序 ============
if __name__ == "__main__":
    print("\n开始执行换热器仿真综合案例...")
    print("="*60)

    # 运行所有案例
    case1_refinery_network()
    case2_condenser()
    case3_orc_system()
    case4_district_heating()
    case5_battery_thermal()

    print("\n" + "="*60)
    print("所有仿真案例执行完成！")
    print("="*60)
    print(f"\n生成的图形文件:")
    print(f"  - case1_refinery_network.png")
    print(f"  - case2_condenser.png")
    print(f"  - case3_orc_system.png")
    print(f"  - case4_district_heating.png")
    print(f"  - case5_battery_thermal.png")

AtomGit开源社区

AtomGit 是由开放原子开源基金会联合 CSDN 等生态伙伴共同推出的新一代开源与人工智能协作平台。平台坚持“开放、中立、公益”的理念，把代码托管、模型共享、数据集托管、智能体开发体验和算力服务整合在一起，为开发者提供从开发、训练到部署的一站式体验。

更多推荐

多款方案全面适配开源鸿蒙OpenHarmony 6.1，将纳入官方LTS 长期支持版本

AtomGit开源社区

FreeModbus移植与使用

FreeModbus简介：FreeModbus是一款开源的Modbus协议栈，采用C语言编写，轻量级且跨平台，广泛用于嵌入式系统中实现Modbus通信。它支持RTU、ASCII和TCP模式，具有高可移植性，可运行于裸机或RTOS环境，适用于STM32、ARM、AVR等多种微控制器。使用场景：工业自动化中连接PLC与传感器；能源管理中用于智能电表数据采集；楼宇自控系统中实现设备通信；物联网终端中作为

AtomGit开源社区

【汽车芯片功能安全分析与故障注入实践 11】故障输出分类：从 Raw Campaign Results 到 Detected、Safe、Unsafe 与Unresolved

Fault outcome classification 是把 raw campaign execution data 转换成功能安全证据的步骤。核心结论是：Classification 必须保守、可追溯、由 policy 驱动。

AtomGit开源社区

所有评论(0)

查看更多评论

kkchenjj

@weixin_42749425

已为社区贡献264条内容

对流换热仿真-主题046_换热器仿真综合案例-换热器仿真综合案例

kkchenjj

主题046：换热器仿真综合案例

目录

一、工业换热器系统仿真

1.1 炼油厂换热器网络

1.1.1 工艺流程概述

1.1.2 原油预热系统仿真

1.1.3 结垢监测与清洗优化

1.2 电厂凝汽器仿真

1.2.1 大型电站凝汽器

1.2.2 多背压凝汽器仿真

1.2.3 真空系统动态仿真

1.3 工业余热回收系统

1.3.1 高温烟气余热回收

1.3.2 ORC余热发电系统

二、能源系统换热器网络

2.1 区域供热系统

2.1.1 热电联产供热网络

2.1.2 换热站动态仿真

2.2 液化天然气（LNG）气化系统

2.2.1 LNG气化工艺

2.2.2 冷能利用系统

2.3 地热能利用系统

2.3.1 地热换热器

2.3.2 地热发电换热器

三、化工过程换热器设计

3.1 反应器换热系统

3.1.1 放热反应器温度控制

3.1.2 多管反应器仿真

3.2 精馏塔冷凝器与再沸器

3.2.1 全凝器设计

3.2.2 再沸器类型与仿真

3.3 多效蒸发系统

3.3.1 蒸发流程

3.3.2 蒸发器仿真

四、建筑暖通空调系统

4.1 中央空调系统换热器

4.1.1 冷水机组换热器

4.1.2 冷却塔传热

4.2 建筑热交换系统

4.2.1 热回收新风系统

4.2.2 地板辐射供冷供热

五、新能源换热器应用

所有评论(0)

温馨提示：您尚未绑定手机号

kkchenjj
