一、引言

  在电路设计领域，耐压阈值的设计是确保电子系统可靠性和安全性的核心环节。与机械设计中零件选型需要考虑强度裕量类似，电子元件的选型同样需要科学合理的耐压设计。

  本文系统性地讲解如何在保证安全的前提下，类比机械设计零件选型的思路，详细阐述电路设计初期如何进行元件耐压设计。通过建立统一的数学框架，将电气耐压设计与机械安全余量设计进行对比，帮助工程师在设计过程中做出更加科学、可靠的选择。

二、基本概念

2.1 耐压阈值的定义

  耐压阈值是指电子元件能够承受而不发生击穿或性能退化的最大电压值。这一阈值是元件可靠性设计的基石，直接决定了电路的工作电压上限和安全裕量。

  耐压阈值具有以下重要特征：

(1) 阈值的不确定性

  实际元件的耐压值并非一个固定值，而是呈现统计分布。同一型号、同一批次的元件，其实际耐压值会在标称值的某一范围内波动。这种波动主要由以下因素造成：

  a. 制造工艺的离散性：半导体工艺、介质材料的一致性差异
  b. 材料特性的固有涨落：半导体掺杂浓度、介质杂质含量的统计分布
  c. 测量误差：测试设备的精度和测试条件的影响

(2) 阈值的温度依赖性

  几乎所有电子元件的耐压值都随温度变化。了解温度系数对于设计可靠的电路至关重要。

2.2 击穿电压与额定电压

  (1) 额定电压（Rated Voltage）

    额定电压是元件在正常工作条件下可以持续承受的最大电压。制造商通常基于以下因素确定额定电压：

    a. 长期可靠性要求：确保元件在规定寿命内性能稳定
    b. 安全裕量：通常包含20%~50%的设计裕度
    c. 认证标准要求：满足相关安全规范

  (2) 击穿电压（Breakdown Voltage）

    击穿电压是元件发生击穿现象的临界电压。超过此电压，元件的绝缘性能将被破坏，可能导致：

    a. 短路：元件永久性损坏
    b. 性能退化：参数漂移但尚可工作
    c. 潜在损伤：暂时未失效但寿命缩短

  (3) 两者的关系

    工程设计中，额定电压应远低于击穿电压，两者的比值即为耐压裕量系数（Margin Factor）。

耐压裕量系数 = 击穿电压 / 额定电压

2.3 瞬态过压与稳态电压

  (1) 稳态电压 稳态电压是电路在正常工作状态下持续施加的电压。设计时，稳态电压应不超过元件额定电压的70%~80%，以留出足够的设计裕量。

  (2) 瞬态过压 瞬态过压是指持续时间较短（微秒至毫秒级）的电压尖峰。常见的瞬态过压来源包括：

    a. 开关瞬态：感性负载断开时的反电动势
    b. 雷击感应：外部电磁干扰耦合
    c. 电网波动：电源系统的暂态过程
    d. 静电放电：ESD事件

  (3) 设计与防护策略 对于瞬态过压，设计中应考虑：

    a. 峰值电压不应超过击穿电压
    b. 累计能量不应超过元件的瞬态耐量
    c. 添加浪涌保护器件（TVS二极管、压敏电阻等）

2.4 耐压裕量的工程意义

  (1) 统计学意义 由于元件耐压值的统计分布特性，即使设计电压低于标称击穿电压，仍存在一定的失效概率。耐压裕量的设计本质上是对可靠度的工程化处理。

  (2) 寿命与可靠性 ;较大的耐压裕量意味着元件工作在更安全的状态区，其失效机理（如电迁移、热载流子效应）的激活概率降低，寿命延长。

  (3) 批次一致性 不同生产批次的元件，耐压特性可能存在差异。足够的裕量可以覆盖批次间的离散性。

  (4) 温度与老化 元件在工作过程中会发热，同时随时间老化。设计时需考虑温度升高导致的耐压下降以及老化带来的参数漂移。

2.5 雪崩效应

  (1) 雪崩击穿机理 雪崩击穿是半导体器件中常见的击穿机制。当PN结反向偏置时，耗尽区中的电场加速载流子，使其获得足够动能撞击晶格，产生新的电子-空穴对。这些二次载流子再次被加速并产生更多碰撞，形成载流子倍增的连锁反应，最终导致电流急剧增加。

  (2) 雪崩击穿的特征

    a. 正温度系数：击穿电压随温度升高而增加
    b. 可恢复性：在一定能量范围内，雪崩击穿不会造成永久性损坏
    c. 能量依赖性：雪崩耐量用能量单位（Joules）表示

  (3) 工程应用 雪崩击穿特性被广泛应用于：

    a. 雪崩二极管：稳压、基准
    b. TVS二极管：浪涌保护
    c. 功率器件的雪崩能力：评估可靠性

三、工程上常见的耐压阈值

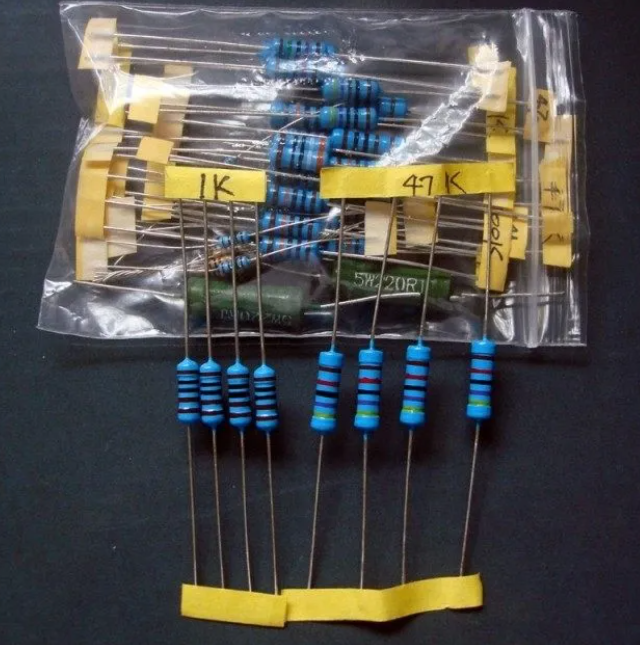

3.1 电阻的耐压阈值

3.1.1 电阻的击穿机理

  (1) 膜层击穿 对于薄膜电阻和厚膜电阻，过高的电压可能导致电阻膜层发生击穿。击穿机理包括：

    a. 电压穿孔：高电压在薄膜上形成穿孔，导致短路
    b. 电迁移：强电场导致金属原子迁移，改变电阻值
    c. 介质击穿：电阻的绝缘涂层被击穿

  (2) 爬电击穿 电阻两端之间或电阻与邻近导体之间存在爬电路径。当电压足够高时，表面放电沿着绝缘材料表面发生，导致击穿。

  (3) 弧光放电 在极高电压下，即使没有直接接触，空气被电离形成电弧，导致相邻电路短路。

3.1.2 额定电压与耐压的关系

  (1) 功率限制

    电阻的额定功率 $P_R$ 与额定电压 $V_R$ 的关系为：

P_R = V_R² / R  （对于固定电阻）

    当电阻值固定时，功率等级决定了电压等级。

  (2) 电压系数

    电阻的阻值可能随电压变化（VCR - Voltage Coefficient of Resistance）。高电压下，阻值可能发生漂移。

  (3) 设计建议

    a. 碳膜电阻：适用于低电压、低功率场合
    b. 金属膜电阻：稳定性好，适用于精密电路
    c. 线绕电阻：可承受较高电压和功率

3.1.3 正态分布下的耐压统计

  (1) 统计参数

    电阻的击穿电压呈现正态分布特征：

    a. 均值（μ）：标称耐压值
    b. 标准差（σ）：批次一致性指标，通常为均值的3%~5%

  (2) 失效概率

    在设计电压 $V_D$ 下的失效概率为：

P(失效) = Φ((μ - V_D) / σ)

    其中 Φ 为标准正态分布函数。

3.1.4 安全余量计算公式

  (1) 电压裕度系数

M_V = V_BD / V_D

    其中 $V_{BD}$ 为击穿电压，$V_D$ 为设计电压。通常要求 $M_V>2$。

  (2) 功率裕度系数

M_P = P_R / P_D

    其中 $P_R$ 为额定功率，$P_D$ 为设计功率。通常要求 $M_P>2$。

  (3) 综合裕度

    对于高压应用，需同时满足电压裕度和功率裕度要求。

3.1.5 工程选型建议

  (1) 高压分压电路
    a. 选择高压额定值的电阻
    b. 考虑串联电阻组以分担电压
    c. 注意温度系数对分压精度的影响

  (2) 限流保护
    a. 考虑最坏情况下的电流
    b. 预留功率裕量应对浪涌
    c. 选择自恢复特性器件（PPTC）用于保护

  (3) 精密测量
    a. 选择低电压系数的电阻
    b. 考虑温度漂移的影响
    c. 使用金属膜或线绕电阻

3.2 电容的耐压阈值

3.2.1 电容的击穿机理

  (1) 介质击穿 电容的介质材料在强电场作用下发生击穿。击穿电场强度与材料性质、温度、频率等因素相关。

  (2) 边缘击穿 电容电极边缘的电场集中效应导致边缘先于介质内部发生击穿。这是高压电容设计必须考虑的重要因素。

3.2.2 不同类型电容的耐压特性

  (1) 陶瓷电容

    a. 分类：NPO（C0G）、X7R、X5R、Y5V等
    b. 耐压范围：6.3V至数千伏
    c. 特点：体积小，但容值随电压变化明显（DC-Bias特性）

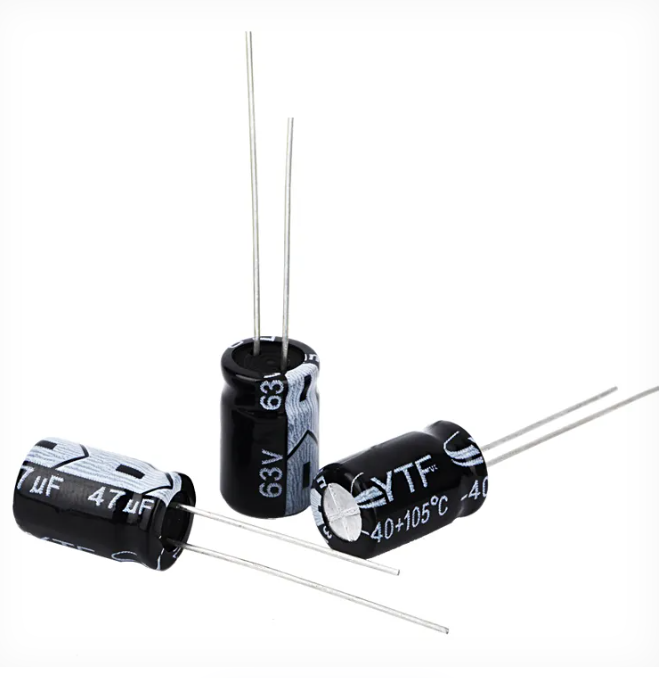

  (2) 电解电容

    a. 分类：铝电解、钽电解
    b. 耐压范围：6.3V至数百伏
    c. 特点：容值大，但有极性要求，温度特性较差
    d. 降额建议：至少降额20%使用

  (3) 薄膜电容

    a. 材料：聚酯（Mylar）、聚丙烯（PP）、聚苯乙烯（PS）
    b. 耐压范围：数十伏至数千伏
    c. 特点：稳定性好，损耗低，适用于高压应用

3.2.3 温度对耐压的影响

  (1) 温度系数

    电容的耐压值随温度变化。通常，高温下耐压值会降低。

  (2) 高温降额

    根据温度条件进行降额：

V_R(实际) = V_R(25°C) × 降额系数

  (3) 纹波电流 纹波电流引起的温升会降低电容的有效耐压。需同时考虑电压和电流的双重降额。

3.2.4 正态分布下的耐压统计

  (1) 威布尔分布

    电容的失效分布通常更符合威布尔分布而非正态分布。

  (2) 可靠性指标

    a. 额定耐压（WV）：持续工作电压
    b. 浪涌耐压（SV）：短时过压能力

3.2.5 安全余量计算公式

  (1) 电压裕度

M_V = V_BD / V_DC ≥ 2.0

  (2) 纹波电压叠加

    总电压峰值：

V_peak = V_DC + V_ripple(peak)

    需满足：$V_{peak}<0.8\times V_R$

3.2.6 工程选型建议

  (1) 电源滤波

    a. 铝电解电容：选择额定电压的1.5倍以上
    b. 考虑ESR对滤波效果的影响
    c. 多电容并联以降低ESR和增加容值

  (2) 高压电路

    a. 选择薄膜电容
    b. 考虑串联均压电阻
    c. 预留足够的爬电距离

  (3) 精密耦合

    a. 选择温度稳定性好的电容（NPO、C0G）
    b. 考虑电压系数的影响
    c. 使用匹配对电容

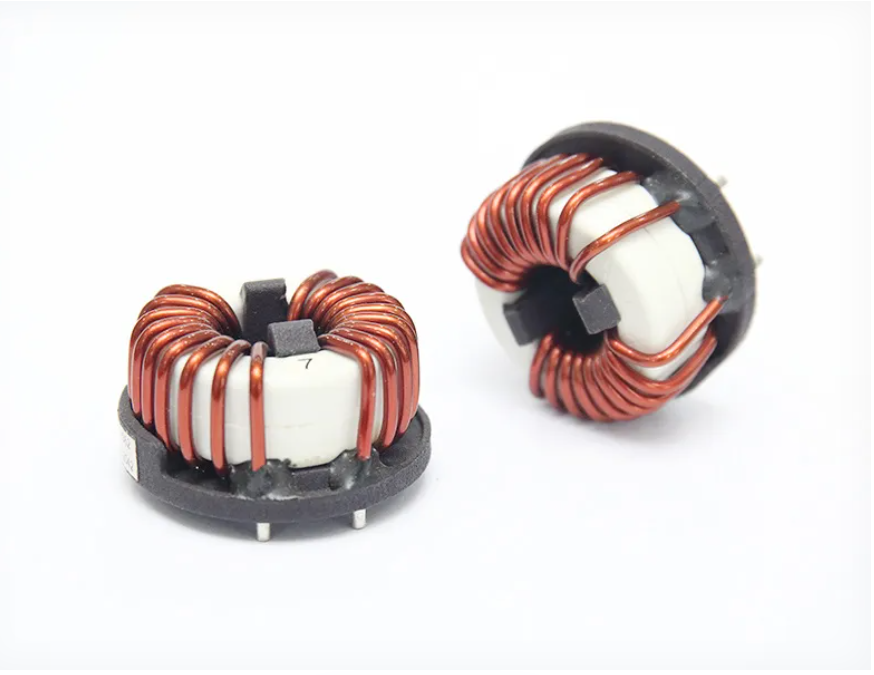

3.3 电感的耐压阈值

3.3.1 电感的击穿机理

  (1) 匝间绝缘击穿 线圈相邻匝之间的绝缘被电压击穿。高压线圈中，匝间电压差虽然不大，但累积效应和局部电场集中可能导致击穿。

  (2) 对地绝缘击穿 线圈与磁芯或外壳之间的绝缘击穿。常见于电源变压器和高压电感。

3.3.2 反电动势与耐压裕量

  (1) 反电动势公式 开关管关断时，感性负载产生的反电动势：

V_L = -L × (di/dt)

  (2) 设计考虑

    a. 最大电流变化率 (di/dt) 由开关速度决定
    b. 电感储能 $E=\frac{1}{2}L{I}^2$
    c. 需确保开关管的耐压能够承受反电动势

3.3.3 磁芯饱和对耐压的影响

  (1) 饱和特性 当磁通密度超过饱和值时，电感量急剧下降，导致电流快速增加。

  (2) 对电路的影响

    a. 电流尖峰可能损坏元件
    b. 磁芯损耗增加
    c. 效率下降

3.3.4 正态分布下的耐压统计

  (1) 批次差异 电感绕组的绝缘耐压呈现统计分布，绕制工艺的一致性影响绝缘强度。

  (2) 老化的影响 热老化和电老化会逐步降低绝缘强度。

3.3.5 安全余量计算公式

  (1) 绝缘耐压裕度

M_I = V_I / V_working

    其中 $V_I$ 为绝缘耐压测试电压。

  (2) 能量裕度

M_E = E_max / E_stored

    需考虑最坏情况下的能量存储。

3.3.6 工程选型建议

  (1) 开关电源设计

    a. 预留足够的反电动势裕量
    b. 添加钳位电路（TVS、稳压管）
    c. 使用缓冲电路吸收能量

  (2) 高压应用

    a. 选择高压绝缘等级的电感
    b. 考虑使用灌封工艺增强绝缘
    c. 保持足够的电气间隙

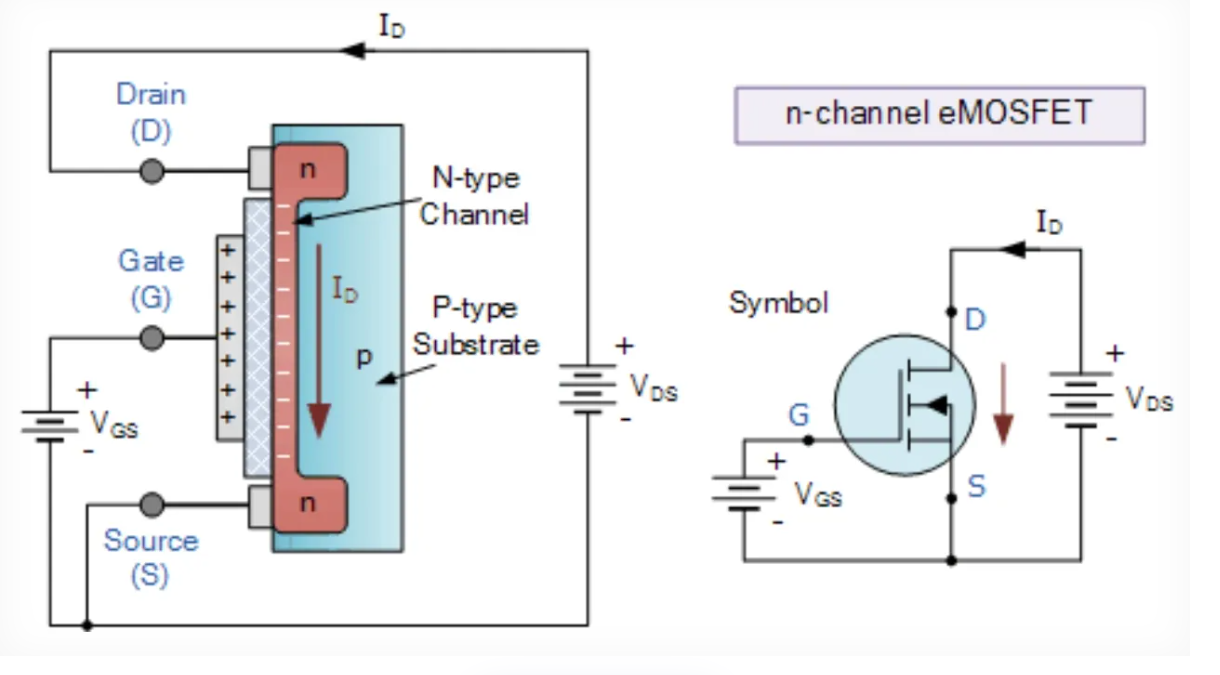

3.4 MOSFET的耐压阈值

3.4.1 MOSFET的击穿机理

  (1) 漏源击穿（BV_DSS）

    MOSFET在关断状态下，漏极和源极之间能够承受的最大电压。超过此值，将发生击穿。

  (2) 栅源击穿（BV_GSS）

    栅极氧化层能够承受的最大电压。典型值为±20V，超过将损坏栅氧层。

  (3) 雪崩击穿

    功率MOSFET通常具有一定的雪崩耐量，允许在一定能量范围内承受雪崩事件而不损坏。

3.4.2 温度对击穿电压的影响

  (1) 正温度系数

    MOSFET的BV_DSS具有正温度系数，即温度升高时击穿电压增加。

  (2) 设计考虑

    a. 低温条件下的击穿电压最低
    b. 高温条件下的栅极阈值电压降低
    c. 需要同时考虑低温和高温工况

3.4.3 开关尖峰与耐压裕量

  (1) 尖峰来源

    a. 漏感能量释放
    b. 二极管反向恢复
    c. 寄生振荡

  (2) 抑制措施

    a. 添加缓冲电路（RC、RCD）
    b. 使用Snubber二极管
    c. 优化PCB布局，减小寄生电感

  (3) 电压应力计算

V_DS(peak) = V_DC + V_spike

    设计要求：$V_{DS(peak)}<0.8\times B{V}_{DSS}$

3.4.4 雪崩耐量（E_AS）

  (1) 单次雪崩能量

    MOSFET能够承受的单次雪崩能量，通常由 datasheet 给出。

  (2) 重复雪崩能量

    在连续工作条件下，能够承受的重复雪崩能量。

  (3) 雪崩电流

    雪崩事件中允许的最大电流。

3.4.5 正态分布下的BV_DSS统计

  (1) 批次差异

    同一型号不同批次的MOSFET，BV_DSS可能存在显著差异。

  (2) 可靠性筛选

    高可靠性应用可选用经过雪崩筛选的器件。

3.4.6 安全余量计算公式

  (1) 电压裕度

M_V = BV_DSS / V_DS(max) ≥ 1.2 ~ 1.5

  (2) 功率裕度

M_P = P_D(max) / P_D(实际) ≥ 2.0

  (3) 温度裕度

T_J = T_A + θ_JA × P_D

    需确保 $T_J<T_J(max)$

3.4.7 工程选型建议

  (1) 功率开关应用

    a. 电压应力不超过BV_DSS的80%
    b. 电流应力不超过额定值的50%
    c. 预留足够的散热措施

  (2) 同步整流设计

    a. 考虑体二极管的反向恢复特性
    b. 确保轻载时的驱动时序
    c. 评估共源极电感的影响

  (3) 电机驱动

    a. 考虑反电动势的叠加
    b. 添加过压保护电路
    c. 预留足够的SOA（安全工作区）裕量

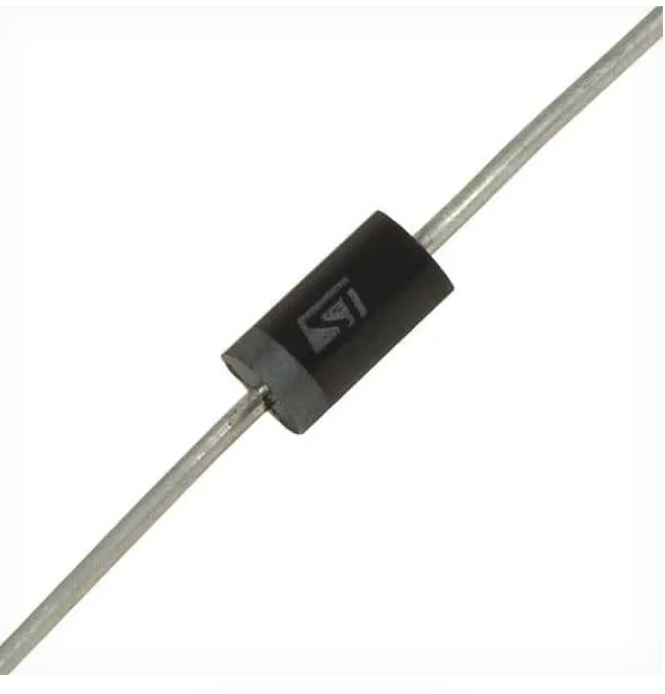

3.5 二极管的耐压阈值

3.5.1 二极管的击穿机理

  (1) 反向击穿

    当二极管承受反向电压超过击穿电压时，反向电流急剧增加。

  (2) 齐纳击穿与雪崩击穿

    a. 齐纳击穿：低电压击穿（<5V），电场直接破坏共价键
    b. 雪崩击穿：高电压击穿（>5V），载流子倍增效应
    c. 温度特性：齐纳击穿负温度系数，雪崩击穿正温度系数

3.5.2 恢复尖峰与耐压裕量

  (1) 反向恢复时间

    二极管从导通状态切换到反向阻断状态需要的时间。

  (2) 恢复尖峰

    反向恢复过程中，电流快速变化在寄生电感上产生的电压尖峰：

V_spike = -L × (di/dt)

  (3) 设计考虑

    a. 选择低反向恢复电荷（Qrr）的二极管
    b. 添加RC缓冲电路
    c. SiC、GaN二极管具有零反向恢复特性

3.5.3 正态分布下的耐压统计

  (1) 正向电压分布

    Vf的分布影响功耗计算。

  (2) 反向漏电流分布

    受温度和电压的影响。

3.5.4 安全余量计算公式

  (1) 反向电压裕度

M_V = V_RRM / V_R(max) ≥ 1.2 ~ 1.5

  (2) 峰值反向电压

V_RM = V_RRM - V_margin

3.5.5 工程选型建议

  (1) 整流应用

    a. 选择低正向压降的整流二极管
    b. 考虑反向恢复时间的影响
    c. 注意散热设计

  (2) 保护电路

    a. 使用TVS二极管进行过压保护
    b. 齐纳二极管用于稳压
    c. 瞬态抑制二极管用于浪涌保护

  (3) 开关电源

    a. 选择快恢复或肖特基二极管
    b. 考虑SiC二极管的优势
    c. 评估反向恢复损耗

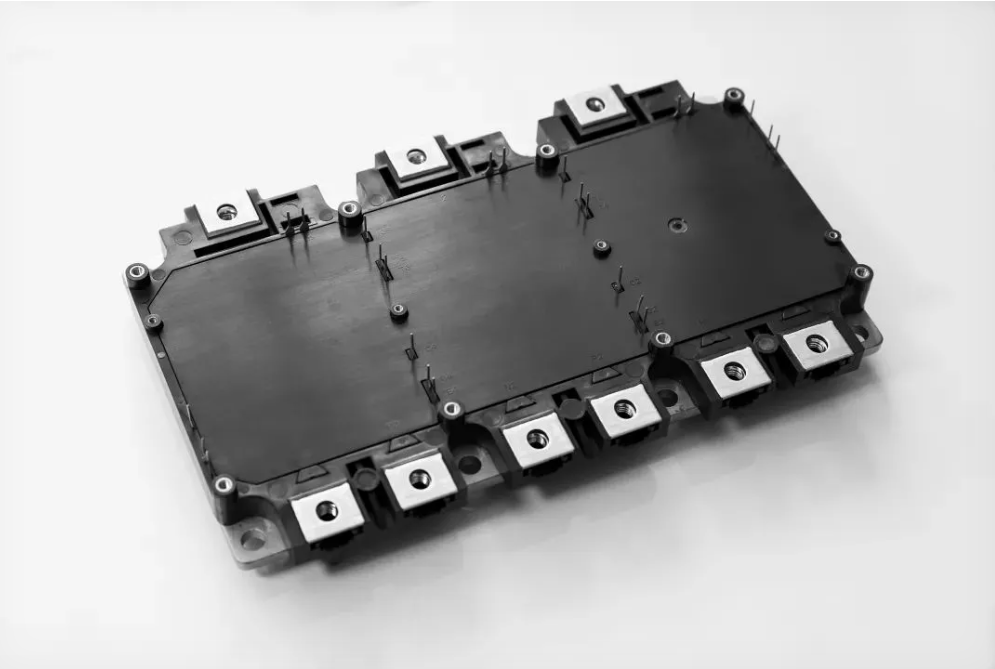

3.6 IGBT的耐压阈值

3.6.1 IGBT的击穿机理

  (1) 集射极击穿（BVCES）

    IGBT关断状态下，集电极和发射极之间能够承受的最大电压。

  (2) 栅极击穿（VGES）

    栅极与发射极之间的最大允许电压，通常为±20V。

  (3) 闩锁效应

    在特定条件下，IGBT内部出现寄生晶闸管导通，失去栅极控制能力。

3.6.2 拖尾电流与关断尖峰

  (1) 拖尾电流

    IGBT关断时，由于载流子复合，反向电流需要一定时间衰减。

  (2) 关断尖峰

    拖尾电流快速衰减产生的电压尖峰：

V_ce(peak) = V_DC + L × (di/dt)

3.6.3 短路耐量与安全工作区

  (1) 短路耐量（SCWT）

    IGBT能够承受短路而不损坏的时间，通常为10μs。

  (2) 正向偏置安全工作区（FBSOA）

    a. 电流限制区
    b. 功率限制区
    c. 二次击穿限制区

  (3) 反向偏置安全工作区（RBSOA）

    关断过程中的安全工作区。

3.6.4 正态分布下的耐压统计

  (1) 击穿电压分布

    批次间存在一定离散性。

  (2) 阈值电压分布

    影响驱动电路设计和并联应用的均流。

3.6.5 安全余量计算公式

  (1) 电压裕度

M_V = BVCES / V_CE(max) ≥ 1.2 ~ 1.5

  (2) 短路时间裕度

M_t = t_SC(max) / t_SC(实际) ≥ 2.0

3.6.6 工程选型建议

  (1) 变频器设计

    a. 预留足够的电压裕量应对关断尖峰
    b. 合理设计缓冲电路
    c. 注意并联均流问题

  (2) 电机控制

    a. 考虑短路保护的设计
    b. 优化开关特性降低损耗
    c. 评估温升对可靠性的影响

3.7 晶闸管的耐压阈值

3.7.1 晶闸管的击穿机理

  (1) 正向阻断电压（VDRM）

    阳极正向电压超过此值，晶闸管可能误导通。

  (2) 反向阻断电压（VRRM）

    阳极反向电压超过此值，将发生反向击穿。

  (3) dv/dt引发的误导通

    电压上升率过大时，即使未达到正向阻断电压，晶闸管也可能误导通。

3.7.2 正态分布下的耐压统计

  (1) 维持电流分布

    影响电路设计的最小负载电流。

  (2) 触发电压/电流分布

    批次间的离散性。

3.7.3 安全余量计算公式

  (1) 电压裕度

M_V = VDRM / V_D(max) ≥ 1.2 ~ 2.0

  (2) dv/dt裕度

M_dvdt = (dv/dt)_F / (dv/dt)_实际 ≥ 2.0

3.7.4 工程选型建议

  (1) 调压电路

    a. 考虑电压峰值和dv/dt
    b. 添加RC缓冲电路
    c. 使用电压上升率抑制技术

  (2) 整流应用

    a. 选择合适的关断时间
    b. 考虑换相重叠角的影响
    c. 设计过压保护

3.8 变压器的耐压阈值

3.8.1 变压器的绝缘系统

  (1) 匝间绝缘

    相邻线圈之间的绝缘。工频和脉冲电压可能导致匝间击穿。

  (2) 层间绝缘

    多层线圈堆叠时，各层之间的绝缘。

  (3) 绕组对地绝缘

    绕组与磁芯/外壳之间的绝缘。

  (4) 隔离耐压

    一次侧与二次侧之间的绝缘强度，通常要求达到数千伏。

3.8.2 工频耐压与冲击耐压

  (1) 工频耐压试验

    在规定时间内施加的交流电压，检验绝缘强度。

  (2) 冲击耐压试验

    模拟雷击等瞬态过电压，检验绝缘的冲击强度。

3.8.3 绝缘老化与寿命

  (1) 热老化

    温度加速绝缘材料的老化进程。

  (2) 电老化

    局部放电、treeing效应等导致绝缘逐步劣化。

  (3) 环境老化

    湿度、污染等环境影响。

3.8.4 正态分布下的耐压统计

  (1) 绝缘强度的统计分布

    同型号变压器绝缘强度存在批次差异。

  (2) 威布尔分布

    常用于描述绝缘失效分布。

3.8.5 安全余量计算公式

  (1) 绝缘耐压裕度

M_I = V_i(额定) / V_i(工作) ≥ 2.0 ~ 3.0

  (2) 隔离耐压裕度

M_Iso = V_Iso(额定) / V_Iso(工作) ≥ 3.0 ~ 5.0

3.8.6 工程选型建议

  (1) 电源变压器

    a. 选择符合安全标准的变压器
    b. 考虑绝缘等级和温度等级
    c. 预留足够的隔离距离

  (2) 高频变压器

    a. 注意趋肤效应和邻近效应
    b. 选择低损耗的磁芯材料
    c. 设计合理的屏蔽结构

3.9 连接器与线束的耐压阈值

3.9.1 空气间隙与爬电距离

  (1) 空气间隙

    导体之间通过空气的最小距离。电压越高，需要的空气间隙越大。

  (2) 爬电距离

    沿绝缘材料表面的最短路径距离。

  (3) 设计标准

    参考IEC 60664、UL 60950等标准。

3.9.2 污染等级对耐压的影响

  (1) 污染等级定义

    a. PD1：无污染或干燥环境
    b. PD2：非导电污染，但可预期凝露
    c. PD3：导电污染或凝露

  (2) 设计调整

    污染等级越高，所需的电气间隙和爬电距离越大。

3.9.3 海拔对耐压的影响

  (1) 海拔修正系数

    海拔升高，空气密度降低，绝缘强度下降：

K_a = e^(m × H / 8150)

    其中H为海拔高度（m），m为修正系数（通常取1）。

  (2) 设计考虑

    高原地区应用的设备需要加大电气间隙。

3.9.4 正态分布下的耐压统计

  (1) 击穿电压分布

    空气间隙的击穿电压呈现统计分布。

  (2) 环境因素的影响

    温度、湿度、气压对击穿电压有显著影响。

3.9.5 安全余量计算公式

  (1) 间隙裕度

M_g = D_g(实际) / D_g(要求) ≥ 1.2

  (2) 爬电距离裕度

M_c = D_c(实际) / D_c(要求) ≥ 1.2

3.9.6 工程选型建议

  (1) 高压连接器

    a. 选择额定电压满足要求的连接器
    b. 确保足够的插针间距
    c. 考虑使用高压专用连接器

  (2) 线束设计

    a. 选择合适的导线绝缘等级
    b. 注意焊接点的爬电距离
    c. 避免尖角和电场集中

四、与机械零件安全余量的对比

4.1 机械零件安全余量设计方法

4.1.1 安全系数法

  (1) 定义：安全系数 $n$ 定义为材料强度与工作应力之比：
$$n=\frac{{\sigma }_{\text{allowable}}}{{\sigma }_{\text{working}}}$$
其中：

  $n$ —— 安全系数

  ${\sigma }_{\text{allowable}}$ —— 许用应力（MPa）

  ${\sigma }_{\text{working}}$ —— 工作应力（MPa）

  (2) 选取原则

    a. 材料的均匀性
    b. 载荷的确定性
    c. 计算方法的精度
    d. 失效后果的严重性

4.1.2 许用应力法

  (1) 概念

    许用应力是材料许用的最大工作应力：

[σ] = σ_limit / n

  (2) 极限应力

    根据材料性质，极限应力可以是：

    a. 屈服强度（塑性材料）
    b. 抗拉强度（脆性材料）
    c. 疲劳极限（循环载荷）

4.1.3 极限状态设计法

  (1) 基本原理

    设计应满足：

S_d ≤ R_d

    其中 $S_d$ 为设计载荷效应，$R_d$ 为设计抗力。

  (2) 概率极限状态设计

    引入可靠度概念：

β ≥ β_target

    其中 β 为可靠度指标。

4.2 电气耐压与机械强度的统一数学框架

4.2.1 应力-强度干涉模型

  (1) 模型建立

    将电气耐压设计问题类比机械强度问题：

机械	电气
强度 S	耐压 R
应力 σ	工作电压 V
安全系数 n	耐压裕量 M

  (2) 干涉区域

    当强度分布与应力分布发生干涉时，存在失效概率：

P_f = P(σ > S) = ∫ f_σ(σ) × F_S(σ) dσ

  (3) 可靠性设计

    电气耐压的可靠性设计：

P_f = P(V > R) = ∫ f_V(V) × F_R(V) dV

4.2.2 正态分布下的失效概率计算

  (1) 应力-强度均为正态分布

    当强度R和应力V均服从正态分布时：

R ~ N(μ_R, σ_R²)
V ~ N(μ_V, σ_V²)

    安全余量：

δ = R - V ~ N(μ_R - μ_V, σ_R² + σ_V²)

    失效概率：

P_f = Φ(-μ_δ / σ_δ) = Φ(-(μ_R - μ_V) / √(σ_R² + σ_V²))

  (2) 可靠度指标

    可靠度与安全系数的关系：

β = (μ_R - μ_V) / √(σ_R² + σ_V²)

β	可靠度	失效概率
1.0	84.1%	15.9%
2.0	97.7%	2.3%
3.0	99.87%	0.13%
4.0	99.997%	0.003%
5.0	99.99997%	0.00003%

4.2.3 安全系数的统计解释

  (1) 传统安全系数

    传统设计中，安全系数 $n$ 仅考虑均值关系：

n = μ_R / μ_V

  (2) 统计安全系数

    考虑分布特征的改进安全系数：

n_s = (μ_R - k_α × σ_R) / (μ_V + k_s × σ_V)

    其中 $k_{\alpha }$ 和 $k_s$ 分别为强度和应力的分位系数。

4.3 设计思想对比

4.3.1 机械：屈服/断裂准则

  (1) 屈服准则

    当材料应力超过屈服强度时，发生永久变形。

  (2) 断裂准则

    当应力超过强度极限时，发生断裂。

  (3) 疲劳准则

    循环载荷下，当累积损伤达到临界值时发生疲劳失效。

4.3.2 电气：击穿/闪络准则

  (1) 击穿准则

    当电场强度超过介质击穿强度时，绝缘破坏。

  (2) 闪络准则

    沿绝缘表面发生放电，导致短路。

  (3) 电老化准则

    长期工作电压下的绝缘老化累积效应。

4.4 安全余量设计通用公式

4.4.1 均值裕度系数

  (1) 定义

K_mean = μ_R / μ_V

  (2) 设计要求

    根据可靠度要求确定：

K_mean ≥ 1 + β × √((σ_R/μ_R)² + (σ_V/μ_V)²)

4.4.2 标准差裕度系数

  (1) 定义

    反映分布离散性对可靠性的影响：

K_σ = σ_R / σ_V

  (2) 设计意义

    控制强度的分散度，提高可靠性。

4.4.3 可靠度对应的安全系数

  (1) 正态分布情况

    给定可靠度 R 和变异系数 $C_V={\sigma }_V/{\mu }_V$、$C_R={\sigma }_R/{\mu }_R$：

K = (1 + β × √(C_V² + C_R²)) / (1 - β × C_R)

  (2) 实际应用

    工程中通常直接查表或使用经验公式确定安全系数。

五、C语言实现

5.1 安全系数求解函数

#include <stdbool.h>

/**
 * 计算给定安全系数下的可靠度
 * @param safety_factor 安全系数 n = mu_R / mu_V
 * @param c_V 应力变异系数
 * @param c_R 强度变异系数
 * @return 可靠度值
 */
double reliability_from_safety_factor(double safety_factor,
                                      double c_V, double c_R)
{
    double beta = (safety_factor - 1.0) /
                  sqrt(safety_factor * safety_factor * c_R * c_R + c_V * c_V);

    return normal_cdf(beta);
}

/**
 * 迭代求解达到目标可靠度所需的安全系数
 * @param target_beta 目标可靠度指标
 * @param c_V 应力变异系数
 * @param c_R 强度变异系数
 * @param tolerance 收敛容差
 * @param max_iter 最大迭代次数
 * @return 满足条件的安全系数
 */
double solve_safety_factor(double target_beta, double c_V, double c_R,
                          double tolerance, int max_iter)
{
    double n_low = 1.0;
    double n_high = 10.0;
    double n_mid;

    for (int i = 0; i < max_iter; i++)
    {
        n_mid = (n_low + n_high) / 2.0;
        double beta_mid = (n_mid - 1.0) /
                         sqrt(n_mid * n_mid * c_R * c_R + c_V * c_V);

        if (fabs(beta_mid - target_beta) < tolerance)
        {
            break;
        }

        if (beta_mid < target_beta)
        {
            n_low = n_mid;
        } else {
            n_high = n_mid;
        }
    }

    return n_mid;
}

/**
 * 示例：求解达到99.9%可靠度所需的安全系数
 */
void example_solve_safety_factor(void)
{
    double c_V = 0.05;  // 5% 电压变异
    double c_R = 0.03;  // 3% 耐压变异

    // 99.9% 可靠度对应的 beta ≈ 3.09
    double target_beta = 3.09;

    double n_required = solve_safety_factor(target_beta, c_V, c_R, 1e-6, 100);
    printf("Required safety factor for 99.9%%: %.3f\n", n_required);

    double actual_reliability = reliability_from_safety_factor(n_required, c_V, c_R);
    printf("Actual reliability: %.6f\n", actual_reliability);
}

5.2 完整示例代码

#include <math.h>
#include <stdio.h>
#include <stdlib.h>
#include <string.h>

#define PI 3.14159265358979323846

/* ========== 基础数学函数 ========== */

double normal_pdf(double x, double mu, double sigma) {
    double coef = 1.0 / (sigma * sqrt(2.0 * PI));
    double exponent = -pow(x - mu, 2.0) / (2.0 * pow(sigma, 2.0));
    return coef * exp(exponent);
}

double erf_approx(double x) {
    double t = 1.0 / (1.0 + 0.5 * fabs(x));
    double tau = t * exp(-x * x - 1.26551223 +
                        t * (1.00002368 +
                        t * (0.37409196 +
                        t * (0.09678418 +
                        t * (-0.18628806 +
                        t * (0.27886807 +
                        t * (-1.13520398 +
                        t * (1.48851587 +
                        t * (-0.82215223 +
                        t * 0.17087277)))))))));
    return (x >= 0) ? (1.0 - tau) : (tau - 1.0);
}

double normal_cdf(double x) {
    return 0.5 * (1.0 + erf_approx(x / sqrt(2.0)));
}

/* ========== 可靠性分析函数 ========== */

double failure_probability(double mu_V, double sigma_V,
                           double mu_R, double sigma_R) {
    double mu_delta = mu_R - mu_V;
    double sigma_delta = sqrt(sigma_V * sigma_V + sigma_R * sigma_R);
    double z = mu_delta / sigma_delta;
    return normal_cdf(-z);
}

double reliability_index(double mu_V, double sigma_V,
                        double mu_R, double sigma_R) {
    double mu_delta = mu_R - mu_V;
    double sigma_delta = sqrt(sigma_V * sigma_V + sigma_R * sigma_R);
    return mu_delta / sigma_delta;
}

double required_safety_factor(double target_reliability,
                               double c_V, double c_R) {
    double beta = sqrt(2.0) * erf_approx(2.0 * target_reliability - 1.0);
    double numerator = 1.0 + beta * sqrt(c_V * c_V + c_R * c_R);
    double denominator = 1.0 - beta * c_R;

    if (denominator <= 0) {
        return INFINITY;
    }

    return numerator / denominator;
}

/* ========== 电气元件分析 ========== */

typedef struct {
    double rated_voltage;     // 额定电压 (V)
    double breakdown_voltage; // 击穿电压 (V)
    double sigma_breakdown;   // 击穿电压标准差 (V)
    double temp_coef;         // 温度系数 (V/°C)
    double operating_voltage; // 工作电压 (V)
    double sigma_voltage;     // 电压波动标准差 (V)
    double temperature;       // 工作温度 (°C)
} ComponentAnalysis;

void analyze_resistor(ComponentAnalysis *comp) {
    printf("\n=== 电阻耐压分析 ===\n");
    printf("额定电压: %.1f V\n", comp->rated_voltage);
    printf("工作电压: %.1f V\n", comp->operating_voltage);

    double margin = comp->rated_voltage / comp->operating_voltage;
    printf("电压裕度: %.2f\n", margin);

    // 温度补偿
    double temp_adjusted = comp->breakdown_voltage +
                          comp->temp_coef * (comp->temperature - 25.0);

    double beta = reliability_index(comp->operating_voltage,
                                      comp->sigma_voltage,
                                      temp_adjusted,
                                      comp->sigma_breakdown);
    double reliability = normal_cdf(beta);
    double p_f = failure_probability(comp->operating_voltage,
                                      comp->sigma_voltage,
                                      temp_adjusted,
                                      comp->sigma_breakdown);

    printf("可靠度指标 β: %.3f\n", beta);
    printf("可靠度: %.6f%%\n", reliability * 100);
    printf("失效概率: %.6e\n", p_f);
}

void analyze_mosfet(ComponentAnalysis *comp) {
    printf("\n=== MOSFET耐压分析 ===\n");
    printf("BV_DSS: %.1f V\n", comp->breakdown_voltage);
    printf("工作电压: %.1f V\n", comp->operating_voltage);
    printf("工作温度: %.1f °C\n", comp->temperature);

    // 温度补偿（MOSFET正温度系数）
    double temp_adjusted = comp->breakdown_voltage *
                          (1.0 + comp->temp_coef * (comp->temperature - 25.0) / 100.0);

    // 考虑尖峰电压
    double peak_voltage = comp->operating_voltage + 2.0 * comp->sigma_voltage;

    double beta = reliability_index(peak_voltage,
                                      comp->sigma_voltage,
                                      temp_adjusted,
                                      comp->sigma_breakdown);
    double reliability = normal_cdf(beta);

    printf("峰值电压: %.1f V\n", peak_voltage);
    printf("温度调整后BV_DSS: %.1f V\n", temp_adjusted);
    printf("可靠度: %.6f%%\n", reliability * 100);

    if (reliability < 0.999) {
        printf("警告: 可靠度不足，建议选择更高BV_DSS的MOSFET\n");
    }
}

void analyze_capacitor(ComponentAnalysis *comp) {
    printf("\n=== 电容耐压分析 ===\n");
    printf("额定电压: %.1f V\n", comp->rated_voltage);
    printf("工作电压: %.1f V\n", comp->operating_voltage);
    printf("工作温度: %.1f °C\n", comp->temperature);

    // 温度降额（电解电容典型值：每升高10°C降额10%）
    double derating = 1.0 - (comp->temperature - 25.0) * 0.01;
    if (derating < 0.5) derating = 0.5;

    double effective_voltage = comp->rated_voltage * derating;
    double margin = effective_voltage / comp->operating_voltage;

    printf("温度降额系数: %.2f\n", derating);
    printf("有效耐压: %.1f V\n", effective_voltage);
    printf("有效裕度: %.2f\n", margin);

    if (margin < 1.5) {
        printf("警告: 裕量不足，建议选择更高额定电压的电容\n");
    }
}

/* ========== 主函数示例 ========== */

int main(void) {
    printf("===========================================\n");
    printf("    电气元件耐压阈值计算程序\n");
    printf("===========================================\n");

    // 电阻分析示例
    ComponentAnalysis resistor = {
        .rated_voltage = 150.0,
        .breakdown_voltage = 200.0,
        .sigma_breakdown = 10.0,
        .temp_coef = -0.1,
        .operating_voltage = 24.0,
        .sigma_voltage = 2.4,
        .temperature = 25.0
    };
    analyze_resistor(&resistor);

    // MOSFET分析示例
    ComponentAnalysis mosfet = {
        .breakdown_voltage = 200.0,
        .sigma_breakdown = 15.0,
        .temp_coef = 0.5,  // 0.5%/°C 正温度系数
        .operating_voltage = 100.0,
        .sigma_voltage = 15.0,
        .temperature = 85.0
    };
    analyze_mosfet(&mosfet);

    // 电容分析示例
    ComponentAnalysis capacitor = {
        .rated_voltage = 630.0,
        .operating_voltage = 425.0,
        .temperature = 70.0
    };
    analyze_capacitor(&capacitor);

    // 安全系数求解示例
    printf("\n=== 安全系数计算 ===\n");
    printf("目标可靠度: 99.9%%\n");
    double n_req = required_safety_factor(0.999, 0.05, 0.03);
    printf("所需安全系数: %.3f\n", n_req);

    return 0;
}

六、常见问题与注意事项

6.1 数据手册参数的理解

6.1.1 额定值与绝对最大值

  (1) 额定值（Rated Values） 元件在正常工作条件下可以持续使用的参数值。

  (2) 绝对最大值（Absolute Maximum Ratings） 元件能够承受而不损坏的极限值，通常不应接近或达到。

  (3) 重要区分

类型	含义	设计原则
额定电压	持续工作电压	应低于此值
浪涌电压	短时过压	需降额使用
绝对最大	不可超过	仅作极端情况参考

6.1.2 测试条件与实际条件的差异

  (1) 温度条件 数据手册的参数通常在25°C下测试，实际工作温度可能不同。

  (2) 负载条件 某些参数（如功率）与散热条件相关。

  (3) 时间因素 长期工作与短期测试可能存在差异。

6.2 温度对耐压的影响

  (1) 温度系数 大多数半导体器件的击穿电压具有温度系数。

  (2) 低温特性 低温下击穿电压降低，需特别注意。

  (3) 高温降额 高温工作需要适当降额使用。

6.3 老化与寿命因素

  (1) 电老化 高电场加速绝缘老化。

  (2) 热老化 温度加速化学反应，导致材料退化。

  (3) 可靠性寿命 根据可靠性目标确定设计寿命。

6.4 批次差异与质量控制

  (1) 批次变异:不同生产批次的元件参数存在离散性。

  (2) 质量等级:军品、工业级、消费级有不同的质量控制标准。

  (3) 筛选选项:可选用经过专门筛选的高可靠性器件。

6.5 安全认证与标准要求

  (1) UL标准 :美国保险商实验室安全标准。

  (2) IEC标准:国际电工委员会标准，通用性更强。

  (3) GB标准:中国国家标准。

  (4) 设计合规性:确保设计满足相关认证要求。

七、总结

  本文系统性地介绍了电气元件耐压阈值计算的原理和方法，主要内容包括：

  (1) 基本概念

    明确了耐压阈值的定义，区分了击穿电压与额定电压、瞬态过压与稳态电压等关键概念，阐述了耐压裕量的工程意义，并介绍了雪崩效应的基本机理。

  (2) 元件耐压特性

    详细分析了电阻、电容、电感、MOSFET、二极管、IGBT、晶闸管、变压器及连接器等常见电气元件的击穿机理和耐压特性，提供了相应的安全裕量计算公式和工程选型建议。

  (3) 统一数学框架

    通过与机械零件安全余量设计的类比，建立了电气耐压设计的统一数学框架。引入应力-强度干涉模型和可靠度指标，为科学合理的耐压设计提供了理论基础。

  (4) 工程实践

    提供了电阻、电容、MOSFET等元件的耐压选型计算示例，以及完整的C语言实现代码，便于工程师在实际工作中应用。

  (5) 注意事项

    强调了数据手册参数的正确理解、温度影响、老化因素、批次差异以及安全认证标准的重要性。

  通过本文的学习和实践，工程师可以：

  a. 理解电气耐压设计的基本原理
  b. 掌握各类元件的耐压特性
  c. 运用统计方法进行可靠性设计
  d. 在保证可靠性的前提下优化成本
