第五节：多物理场耦合仿真在烟剂静爆和外场模拟实验中的应用

针对多模复合制导的多频谱烟剂，其静爆和外场实验的复杂性与高成本，使得多物理场耦合仿真成为不可或缺的核心研究和设计工具。超越了单一物理场的模拟，致力于揭示不同物理过程之间复杂的相互作用，从而更真实地预测烟幕的形成、扩散及其最终的遮蔽效能。

一、核心思想与价值

1. 核心思想

多物理场耦合仿真的核心思想是：模拟烟幕从释放到生效的整个过程中，所涉及的多个物理系统及其之间的双向相互作用，而不是将它们孤立看待。

2. 价值

对于多频谱烟剂静爆而言，其价值在于：

高保真度预测：能更精确地模拟真实世界中烟幕的动态行为，减少对昂贵且不可重复的外场试验的依赖。

揭示内在机理：帮助研究者理解“为什么”烟幕会以某种方式表现，而不仅仅是“是什么”。

优化设计：虚拟地测试不同配方、装药结构、释放参数的影响，从而优化干扰剂和发烟弹的设计。

支撑效能评估：为更高层级的（系统级、体系级）仿真提供高可信度的输入数据。

二、涉及的关键物理场及其耦合关系

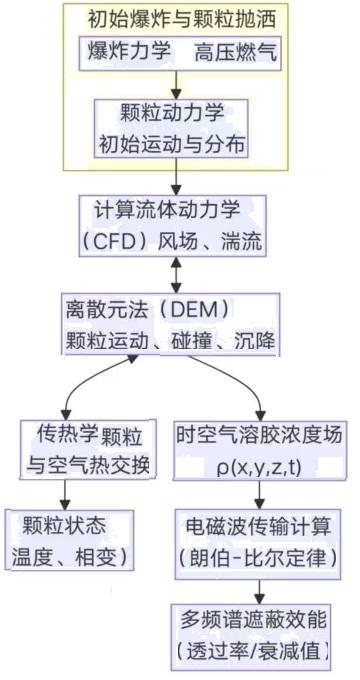

多频谱烟剂的释放和扩散是一个典型的流固耦合、流热耦合和颗粒动力学问题，最终与电磁波相互作用。其核心耦合关系如下图所示：

多频谱烟剂的释放和扩散流固耦合关系

三、耦合仿真的具体内容与实现

（一）计算流体动力学 (CFD) + 离散元法 (DEM) 耦合

这是最核心的耦合，用于模拟空气流场与烟剂颗粒之间的相互作用。

1. CFD的作用：

求解纳维叶-斯托克斯方程，模拟空气的流动，包括风速、风向、湍流。它为颗粒运动提供了载体和动力。

2. DEM的作用：

跟踪数以百万计的单个烟剂颗粒的运动。每个颗粒的运动受牛顿第二定律支配，考虑以下力：① 拖曳力：来自CFD流场的最主要的作用力; ② 重力：导致颗粒沉降；③浮力；④颗粒与颗粒之间的碰撞力（采用“软球模型”或“硬球模型”计算）；⑤布朗力：对微纳米颗粒尤为重要。

3. 双向耦合：

CFD → DEM：流场（速度、压力）决定了作用在颗粒上的拖曳力。

DEM → CFD：颗粒群的存在会改变流场的动量（通过拖曳力反作用）和特性，相当于在流场中加入了额外的阻力源项。这种反馈对于模拟高浓度颗粒云至关重要。

（二）化学反应与传热学耦合

1. 燃烧反应：

对于燃烧型烟剂，仿真需耦合化学反应模型。这涉及：计算燃烧放热速率；追踪反应物消耗和产物生成（如炭黑、金属氧化物气溶胶）。

2. 传热：

颗粒与空气的热交换：高温颗粒通过对流和辐射加热周围空气，改变空气的密度和流动特性（浮力效应，是烟幕上升的主要动力之一）。

颗粒内部的传热：模拟颗粒本身的加热、冷却、相变（如熔化、升华），这可能影响其光学特性。

（三）电磁波传输耦合

这是仿真的最终目的。在CFD-DEM计算出时变的颗粒浓度场 ρ(x,y,z,t) 后，需要计算其对电磁波的衰减。

1. 方法：

朗伯-比尔定律是基础，但其核心参数质量消光系数 αₑ，并非固定不变。

2. 进阶耦合：

Mie散射理论：对于球形颗粒，αₑ 是颗粒粒径、激光波长、颗粒复折射率的函数。因此，仿真中需要根据当前颗粒的粒径分布和成分动态计算不同波段的 αₑ，再代入朗伯-比尔定律计算衰减。

非球形颗粒：对于碳纤维等柱状颗粒，需采用更复杂的T-矩阵法等计算其散射特性。

3. 输出：

最终可得到战场空间中任意位置、任意时刻、对不同波段（可见光、红外、毫米波）的透过率 T_λ 或衰减值 (dB) 分布图。

四、仿真流程与实现平台

1. 几何建模与网格划分：

建立静爆场景的几何模型（包括地面、发烟弹壳体、周围空间）。使用ANSYS ICEM CFD, Pointwise 等软件生成计算网格。网格质量直接影响计算精度和稳定性。

2. 物理场设置与求解：

在ANSYS Fluent, OpenFOAM 等主流CFD软件中：激活DPM 或与EDEM/LIGGGHTS 等专业DEM软件进行双向耦合。设置湍流模型（如k-ε, k-ω SST）、多相流模型、化学反应模型（如有）、传热模型。定义颗粒的物理属性（密度、粒径分布、反射率、比热容等）和入射器（模拟爆炸抛洒）。

3. 计算与后处理：

在高性能计算集群上运行求解，可能耗时数天甚至数周。后处理使用ANSYS CFD-Post, ParaView 等工具可视化：流场（速度、压力云图/流线）、颗粒分布（浓度云图、粒子轨迹）、电磁衰减场（透过率云图）。

五、总结：技术挑战、前沿进展与趋势

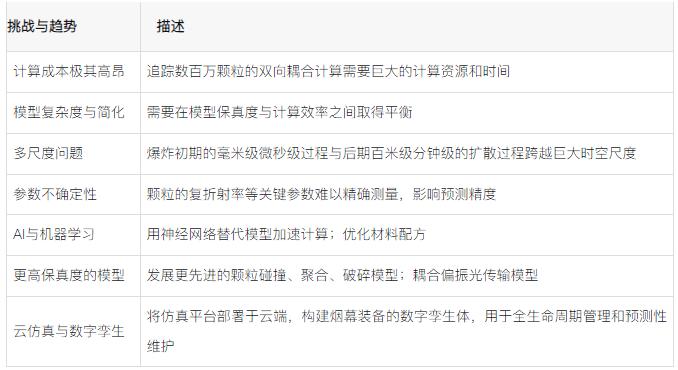

1. 挑战与趋势

2. 小结

针对多频谱烟剂的多物理场耦合仿真，是一个集计算流体力学、颗粒动力学、计算电磁学、物理化学于一体的交叉学科前沿领域。它通过双向甚至多向耦合，深刻揭示了从化学能/机械能释放 → 颗粒群扩散 → 电磁波衰减的全链条物理过程。

尽管面临计算成本、模型复杂度和参数获取的巨大挑战，但它已成为连接药剂配方设计、发烟组件优化与实战效能评估之间不可或缺的桥梁，是推动多频谱烟幕技术从“经验摸索”走向“模型驱动、精准设计”的关键使能技术。

随着算力的提升和算法的进步，其保真度和实用性将越来越高，最终成为与静爆及外场试验相互印证、相互补充的强大工具。
