【保姆级教程】数字孪生实战：将 SolidWorks 厂房与 RTAB-Map 点云完美融合！（附 TF 对齐秘籍）

📝 前言：当虚拟照进现实！

大家好，我是你们的赛博导师，萨卡班机甲鱼！欢迎回到我的 3D 视觉与数字孪生系列教程的第三期！

在上一期教程中，我们经历了九九八十一难，终于把几十个 G 的真实厂房数据，通过切除飞点、降采样，洗成了一份极度清晰、干干净净的彩色点云地图 (.pcd)。

很多小伙伴私信问我：“鱼哥，点云看着确实爽，但我没法直接在点云上做无人机路径规划啊！怎么才能让我画的 Solidworks 厂房模型和这个真实的扫描点云套在一起？”

这就是工业界最高级的玩法——Scan-to-BIM（从扫描到数字孪生实体）！
今天，我将手把手教你跨越 3D 软件和 ROS 之间的鸿沟，用一行神奇的“魔法代码”，让 SolidWorks 的模型与真实的雷达点云严丝合缝地咬合在一起！准备好感受“虚实结合”的震撼了吗？👇

🛠️ 第一步：SolidWorks 导出模型的“致命陷阱”

我们要先把你在 SolidWorks 里画的空壳厂房拿出来。这里隐藏着一个全网 99% 新手都会踩的超级巨坑！

在 SolidWorks 中打开你画好的厂房（只有墙体和立柱的白模）。
点击左上角文件 -> 另存为。
保存类型选择 STL (*.stl)。
【🚨 致命细节预警】：千万别急着点保存！先点击保存窗口底部的 “选项 (Options)” 按钮。
找到“单位 (Unit)”，把它从默认的毫米，强制改为 “米 (Meters)”！

💡 为什么要改单位？（知其所以然）
ROS 系统底层永远只认“米”。如果你用“毫米”导出，长达 50 米的厂房，到了 ROS 里会被当成 50000 米的宇宙飞船！你导入 RViz 后视角拉到外太空都找不到它！

保存为 sw_factory.stl，然后把它拷贝到你的 Ubuntu 虚拟机里。

📁 第二步：在 Ubuntu 中给厂房“安个家”

ROS 不认识散落的文件，我们需要建一个标准的 ROS 功能包来存放它们。
打开你的 Ubuntu 终端（快捷键 Ctrl+Alt+T），逐行运行：

# 1. 进入你的工作空间
cd ~/catkin_ws/src

# 2. 创建一个专属我们的数字孪生功能包（起名叫 my_factory）
catkin_create_pkg my_factory std_msgs rospy

# 3. 进入包内，建好归类文件夹
cd my_factory
mkdir urdf meshes pcd launch

放文件啦！

把刚才的 sw_factory.stl 放进 meshes 文件夹。
把我们上一期千辛万苦洗干净的 final_factory.pcd 放进 pcd 文件夹。

📜 第三步：编写 ROS 的“模型说明书” (URDF)

ROS 是个死脑筋，你直接把 .stl 扔给它它是不认的。你必须写一份叫 URDF 的“说明书”，告诉它这个模型是什么颜色，摆在哪里。

在终端输入：

gedit ~/catkin_ws/src/my_factory/urdf/factory.urdf

在弹出的文本框里，直接复制粘贴这段代码（我特意把模型设置成了半透明灰色，方便等会儿透视看点云）：

<?xml version="1.0"?>
<robot name="digital_twin_factory">
  <link name="base_link">
    <visual>
      <!-- rpy是旋转，如果你的厂房倒了，可以在这里改 1.57(90度) 把它扶正 -->
      <origin xyz="0 0 0" rpy="1.57 0 0"/>
      <geometry>
        <!-- 这里指向我们放进去的 STL 模型 -->
        <mesh filename="package://my_factory/meshes/sw_factory.stl" scale="1 1 1"/>
      </geometry>
      <!-- 材质设置：0.3 代表半透明 -->
      <material name="glass_wall">
        <color rgba="0.6 0.8 0.9 0.3"/>
      </material>
    </visual>
  </link>
</robot>

保存并关闭。

🪄 第四步：写下终极融合魔法咒语 (Launch 文件)

现在我们要写一个启动文件，一键把“Solidworks模型”和“真实点云”同时召唤出来！

终端输入：

gedit ~/catkin_ws/src/my_factory/launch/fusion.launch

复制粘贴以下代码（仔细看注释，全是防崩溃的干货！）：

<launch>
    <!-- 1. 加载 SolidWorks CAD 模型说明书 -->
    <param name="robot_description" textfile="$(find my_factory)/urdf/factory.urdf" />
    <node name="joint_state_publisher" pkg="joint_state_publisher" type="joint_state_publisher" />
    <node name="robot_state_publisher" pkg="robot_state_publisher" type="robot_state_publisher" />

    <!-- 2. 加载真实彩色点云 -->
    <!-- 核心避坑：最后的 0.1 表示每10秒刷新一次点云，如果不加这个，你的虚拟机绝对会卡死！ -->
    <node pkg="pcl_ros" type="pcd_to_pointcloud" name="cloud_publisher" output="screen"
          args="$(find my_factory)/pcd/final_factory.pcd 0.1">
        <param name="frame_id" value="scanned_cloud" />
    </node>

    <!-- 3. 【全篇核心】TF 坐标系对齐魔法 -->
    <!-- args="X Y Z Yaw Pitch Roll" 这6个0就是我们等会儿要调的遥控器！ -->
    <node pkg="tf" type="static_transform_publisher" name="cloud_aligner"
          args="0 0 0 0 0 0 base_link scanned_cloud 100" />

    <!-- 4. 启动 RViz (自带防闪退魔法) -->
    <node name="rviz" pkg="rviz" type="rviz" args="-d $(find my_factory)/launch/config.rviz" required="true">
        <!-- 强制使用 CPU 软渲染，彻底解决虚拟机显示千万级点云闪退的老Bug！ -->
        <env name="LIBGL_ALWAYS_SOFTWARE" value="1" />
    </node>
</launch>

保存关闭，并编译一下工作空间：cd ~/catkin_ws && catkin_make && source devel/setup.bash。

🎯 第五步：上帝视角的“装修工”（实操对齐）

准备好迎接震撼了吗？终端输入：

roslaunch my_factory fusion.launch

打开 RViz 后，添加 RobotModel（看白模）和 PointCloud2（看点云，记得把 Style 改成 Squares，Size 设为 0.05 极度丝滑！）。

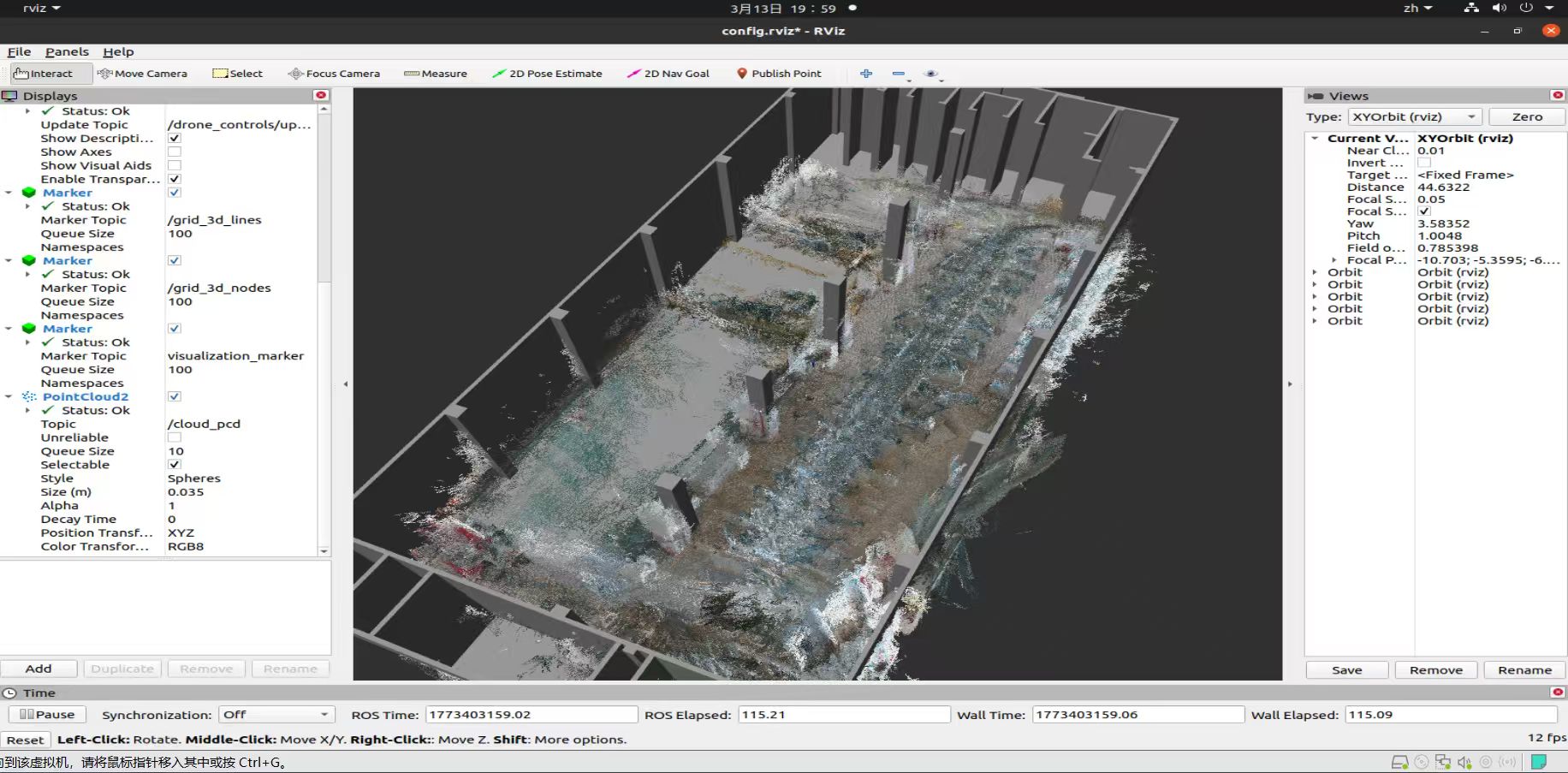

你会发现，屏幕上有灰色的 Solidworks 厂房和彩色的点云厂房。但它们肯定是错开的！
因为相机录像起点的 (0,0,0) 和你画图的 (0,0,0) 根本不在一个地方。

【对齐实战手册：请严格按顺序调】

保持 RViz 开着，打开一个新终端，去修改刚才的 fusion.launch 里 <node pkg="tf"...> 那一行的 6 个 0！

先调角度 (Yaw - 第 4 个数)：
- 将视角切为俯视图。看点云的墙壁和灰模的墙壁是否平行？如果不平行，修改第 4 个数字（单位是弧度，比如 1.57 是 90度，-0.1 是微调）。
- 操作：改完保存 -> 终端 Ctrl+C 关掉 -> 重新 roslaunch -> 观察平行了没。
再调平移 (X, Y - 第 1、2 个数)：
- 墙平行后，改前两个数（单位是米）。比如 X 写 10，点云就会往前飞 10 米。慢慢把它塞进灰壳子的肚子里。
最后调高度 (Z - 第 3 个数)：
- 切回 3D 视角，看看点云是不是飘在天上？修改第 3 个数字把它降到地板上。

🔜 下期终极大招预告

当你把参数调到完美，看着真实的设备点云被严丝合缝地关在绝对笔直的 Solidworks 墙壁里时，你的“高保真工业数字孪生底座”就彻底建成了！

但这还不够！“我该怎么在这个 3D 地图里，给无人机画飞行路线？”

在下一期，也是本系列的最高潮！我将教大家手写一段几百行的 Python 脚本！
我们会直接在 RViz 里召唤出一根**“直插云霄的光柱”**和一个可拖拽的 3D 定位球。你只需要像玩《我的世界》一样，在地图里拖动鼠标，就能瞬间生成无人机避开所有障碍物的高精度三维飞行轨迹（导出 CSV 直接给飞控用）！

干货极其硬核，千万别错过！我们下期见！🚀

————————————————
