光谱分析技术作为现代分析化学的重要组成部分，结合化学计量学方法，已成为物质定性定量分析的有力工具。本文将系统介绍光谱分析的基本原理、数据处理流程及关键技术，为相关领域研究人员提供实用参考。

1. 光谱学基础：认识光的本质

光是一种由不同波长（或频率）的电磁波叠加而成的电磁辐射。光谱分析借助光栅、棱镜、傅里叶变换等分光技术，将复合电磁辐射分解为各个波长组分，并以图表形式展示各波长对辐射特性的贡献程度。

这种分析手段能够揭示物质的内部信息，因为不同物质与光的相互作用具有特异性，从而产生独特的光谱"指纹"。

2. 化学计量学：数据中的科学

化学计量学是跨学科领域，综合运用计算机科学、数学和统计学方法，旨在优化化学测量过程并从测量数据中提取最大价值的信息。当化学计量学与分子光谱技术相结合，能够充分发挥光谱数据的潜力，建立高效可靠的分析检测模型。

3. 光谱数据处理全流程（以拉曼光谱为例）

拉曼光谱定量分析的标准处理流程如下图所示：

在整个测量系统中，算法处理分为两条路径：

一是提取已知样品（校准品）的特征量，通过回归算法建立特征量与浓度之间的数学模型
二是提取待测样品的特征量，代入已建立的数学模型计算其浓度值

据此，光谱算法可分为三大核心模块：数据预处理、特征量提取和数学模型建立。常用算法汇总如下：

4. 数据预处理：质量保证的第一步

4.1 归一化处理

问题背景：不同条件下采集的光谱数据往往具有不同的量纲和单位，直接影响数据分析结果的可靠性。

解决方案：通过归一化算法将数据限定在特定范围内（如[0,1]或[-1,1]），使不同浓度的光谱数据具有可比性。

(1) min-max标准化（线性函数归一化）

原理：将数据线性变换到[0,1]区间
转换函数：(X-Min)/(Max-Min)
特点：X为原始数据，Min为数据最小值，Max为数据最大值

(2) 0均值标准化（Z-score标准化）

原理：将数据转换为均值为0、标准差为1的分布
转换函数：(X-Mean)/SD
特点：Mean为数据均值，SD为数据标准差

归一化方法对比表：

序号	方法名称	应用场景	缺点
1	Min-Max归一化	不涉及距离度量、协方差计算、数据非正态分布	1. 新数据加入需重新计算极值 2. 对极端值敏感
2	Z-score标准化	距离度量、聚类分析、PCA降维、数据正态分布	/

4.2 滤波去噪

问题背景：光谱数据中存在多种噪声源（光源噪声、CCD噪声、暗电流等），影响数据分析准确性。

解决方案：采用数字滤波算法抑制随机噪声，提高信噪比。

(1) 滑动中值滤波

原理：使用滑动窗口计算中值替代中心点原始值
MATLAB代码：yy = medfilt1(y, framelen)
参数说明：y为输入信号，framelen为窗口长度

(2) 滑动均值滤波

原理：使用滑动窗口计算均值替代中心点原始值
MATLAB代码：yy = smooth(y, span)
参数说明：span为奇数窗宽（如span=2对应窗宽5）

(3) 滑动多项式滤波（S-G滤波）

原理：对窗口内数据进行多项式最小二乘拟合
MATLAB代码：yy = sgolayfilt(y, order, framelen)
参数说明：order为多项式阶数，framelen为窗口长度

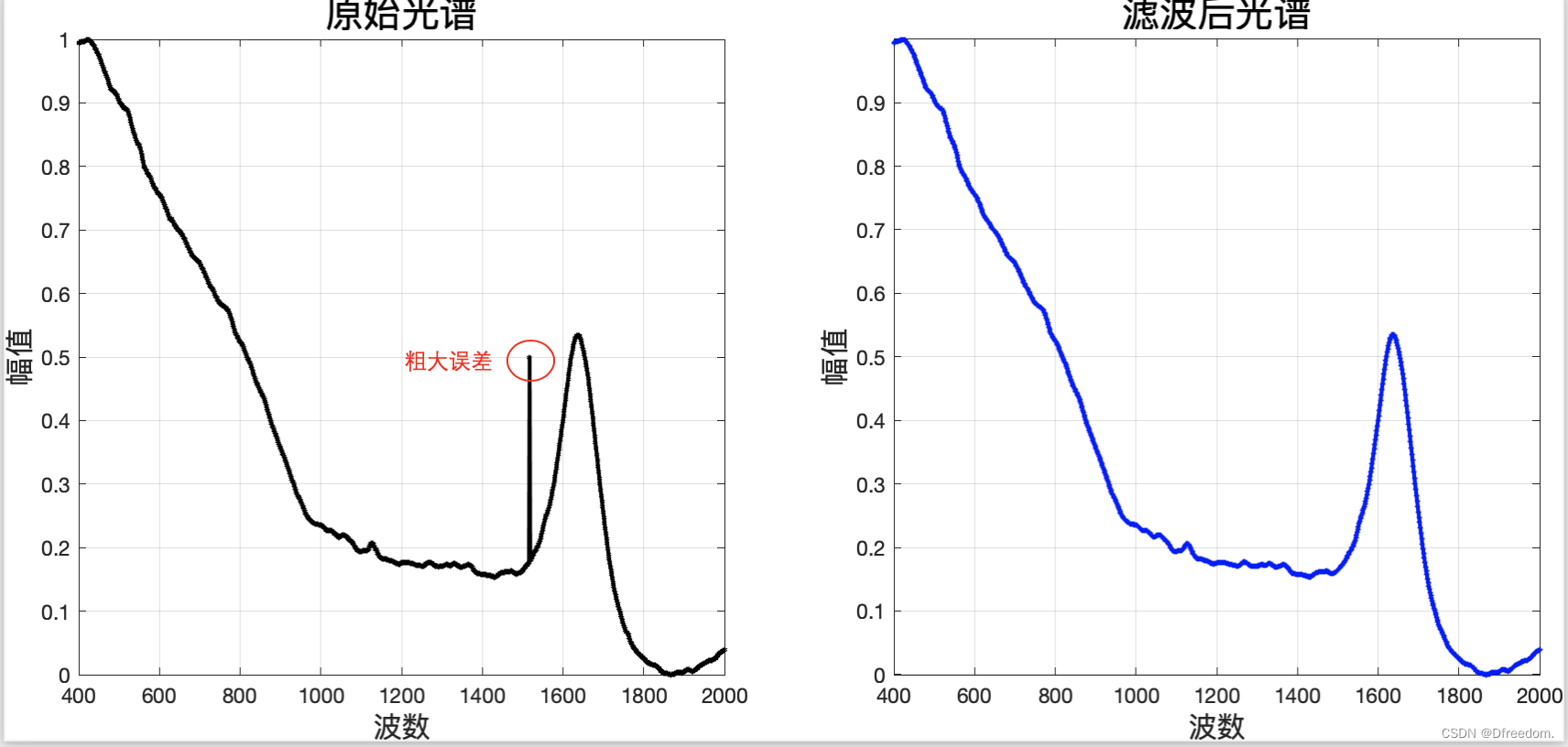

滤波效果对比图：

4.3 基线校正

问题背景：荧光背景、黑体辐射等因素导致光谱基线漂移，表现为缓慢变化的曲线，严重影响分析结果。

解决方案：通过算法估计并消除基线干扰。

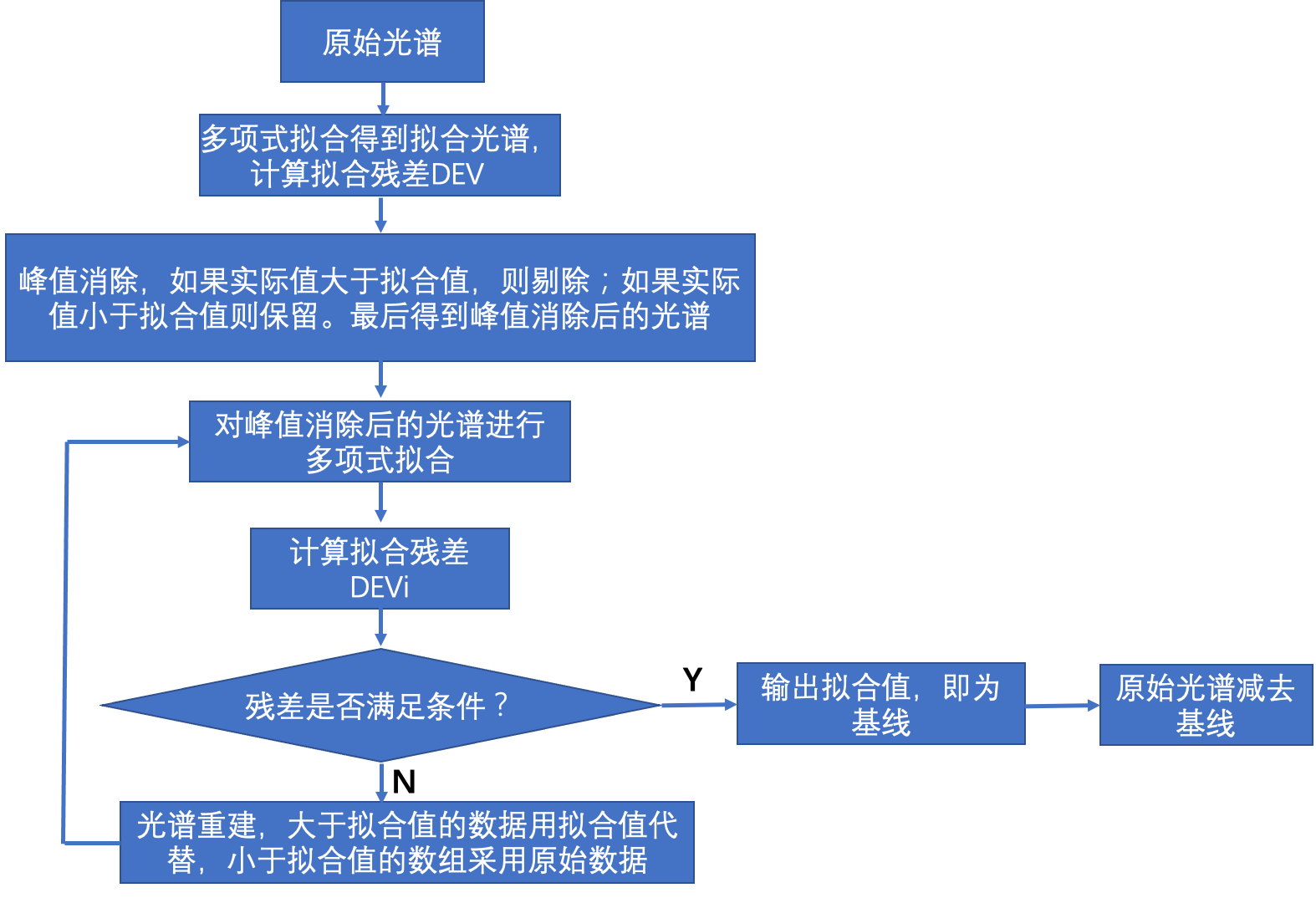

多项式拟合法流程：

实现步骤：

峰值消除：初步去除明显峰位
多项式拟合：迭代拟合逼近真实基线
基线扣除：从原始光谱中减去拟合基线

残差计算公式：

DEV = sqrt(∑(O(x) - P(x))² / N)

其中O(x)为原始光谱，P(x)为拟合光谱，DEV为残差。

收敛条件：

首次迭代：|DEV₁ - DEV₀|/DEV₁ < 0.05
后续迭代：|DEVᵢ - DEVᵢ₋₁|/DEVᵢ < 0.05

MATLAB实现代码：

x=[];%拉曼位移
y=[];%原始光谱
n=5;%多项式阶数
y_uniform = (y-min(y))/(max(y)-min(y)) %归一化
[p0,s0,mu0]=polyfit(x,y_uniform,n);%多项式拟合
y_fit0=polyval(p0,x,[],mu0);%计算拟合值
r0=y_uniform-y_fit0;
dev0=sqrt(sum((r0-mean(r0)).^2)/length(r0));%计算残差
y_remove0=y_uniform(find(y_uniform<=y_fit0));%峰值消除
x_remove0=x(find(y_uniform<=y_fit0));%峰值消除
i=1;
judge=1;
while(judge)
[p1,s1,mu1]=polyfit(x_remove0,y_remove0,n);%多项式拟合
y_fit1=polyval(p1,x_remove0,[],mu1);%计算拟合值
r1=y_remove0-y_fit1;
dev(i)=sqrt(sum((r1-mean(r1)).^2)/length(r1));%计算残差
if i==1
    judge=abs(dev(i)-dev0)/dev(i)>0.05;
else
    judge=abs((dev(i)-dev(i-1))/dev(i))>0.05;%残差判断条件
end
index=find(y_remove0>=y_fit1);
y_remove0(index)=y_fit1(index);%光谱重建,大于拟合值的数据用拟合值代替，小于拟合值的数据采用原始数据
i=i+1;
end
y_baseline=polyval(p1,x,[],mu1);%基线
y_baseline_correction=y_uniform-y_baseline;%基线校正后
figure(1)
h=plot(x,y_uniform,'k',x,y_baseline,'r',x,y_baseline_correction,'b')
set(h,'Linewidth',2,'Markersize',2)%设置线宽和点的大小
title('基线校正效果','fontsize',20)%图形标题
xlabel('波数','fontsize',15)%x轴名称
ylabel('幅值','fontsize',15)%y轴名称
grid on %打开网格线
legend('原始光谱(归一化后)','基线','基线校正后的光谱')%添加图例
%axis([1 10 30 45])
axis tight
"done"

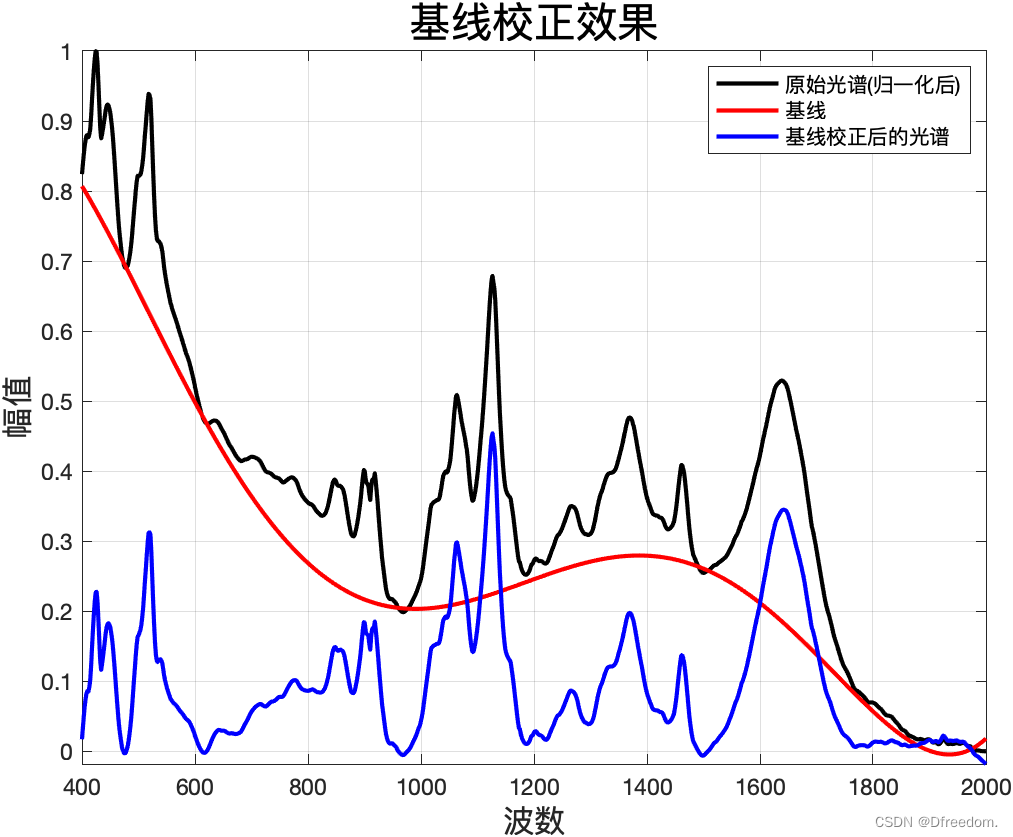

基线校正效果图：
