产品线软件架构（Software Product Line Architecture）

超详细通俗解释

---

一、什么是产品线软件架构？

产品线软件架构 = 一套可复用的“通用骨架 + 可插拔模块”，

用来快速批量产出一系列相似但不同的产品。**

它不是做一个软件，

而是做一类软件的“生产流水线”。

比如：

• 西门子、三菱的 PLC 系列产品

• 汇川、倍福的运动控制软件平台

• 工业机器人的不同型号控制系统

• 车载 ECU 不同配置版本

它们内部都用产品线架构。

一句话总结：

一次设计，批量生产；共性下沉，个性插件化。

---

二、核心思想：共性与变体

产品线架构的本质，就是把系统拆成两部分：

1. 共性（Common）

所有产品都一样的部分：

• 核心算法

• 通信协议栈

• 硬件驱动框架

• 日志、诊断、监控

• 任务调度、实时内核

只开发一次，全系列复用。

2. 变体（Variability）

不同产品不一样的部分：

• 轴数不同（2轴 / 4轴 / 8轴）

• IO点数不同

• 是否支持EtherCAT/Profinet

• 是否带视觉、力控、云接入

• 行业专用工艺逻辑

通过配置、开关、插件灵活切换。

---

三、为什么工控/工业软件特别需要产品线架构？

1. 产品系列极多

同一个控制器要做经济型、标准型、高端型、行业定制型。

1. 交付速度要求快

客户要定制化，不能从零开发。

1. 质量与稳定性要求极高

复用成熟核心，减少新代码，降低BUG。

1. 维护成本爆炸

几十个产品如果各写一套代码，根本维护不过来。

产品线架构就是为了解决：

多产品、快交付、高质量、低成本维护。

---

四、产品线架构的典型结构（工控通用版）

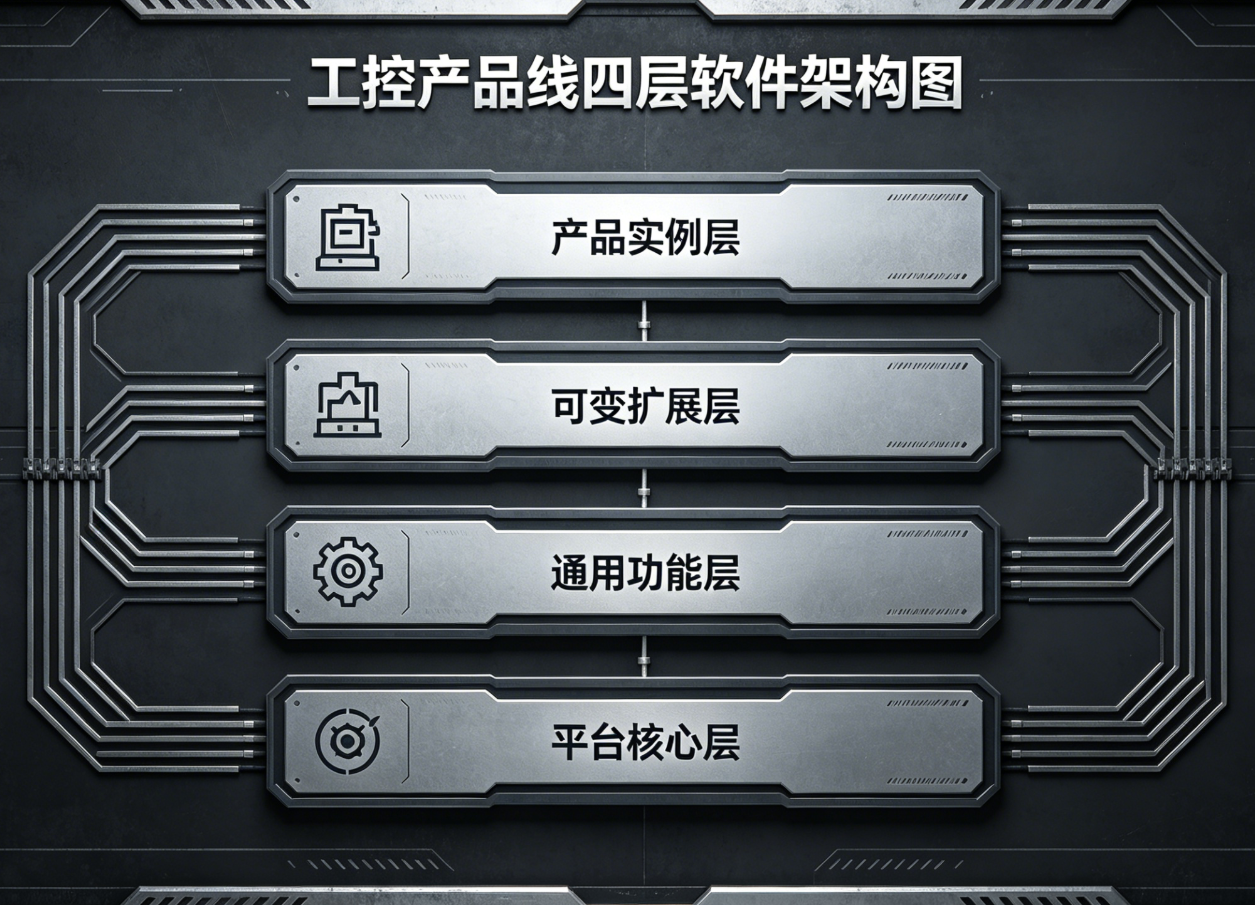

四层产品线架构（最常用）

1. 平台核心层（Platform Core）

• 实时操作系统 RTOS / Linux RT

• 驱动框架、硬件抽象层 HAL

• 日志、诊断、升级、安全

• 全局调度、内存管理、异常处理

全系列100%共用，不允许随便改。

2. 通用功能层（Common Features）

• 运动控制核心算法

• PLC 引擎（IEC61131-3）

• 轴控、插补、滤波

• 标准现场总线（EtherCAT、CANopen）

• 数据采集、存储

大部分产品共用，可选裁剪。

3. 可变扩展层（Variable Extensions）

• 行业工艺包（包装、机床、机器人、光伏）

• 专用总线选项（Profinet、EtherNet/IP）

• 视觉模块、AI推理模块

• 云接入、MES对接

• 加密、授权、多轴同步扩展

以插件、组件、配置项形式存在。

4. 产品实例层（Product Instance）

• 根据型号选择组件

• 配置轴数、IO、功能开关

• 编译/打包生成最终固件

• 不同型号 = 不同组合

最终产品 = 核心 + 选中的功能组合。

---

五、变体管理：产品线架构的灵魂

怎么控制哪些功能开、哪些关？

常见 4 种实现方式：

1. 编译时配置（Build-time）

• #define SUPPORT_ETHERCAT 1

• 用CMake、Kconfig裁剪

• 适合资源极小的嵌入式控制器

2. 加载时配置（Load-time）

• 启动读配置文件/参数区

• 根据序列号/硬件ID加载不同模块

• 工控常用

3. 运行时插件（Runtime Plug-in）

• 动态库 so/dll

• 功能模块热插拔

• 高端控制器、机器人、边缘计算常用

4. 模型配置（Model-based）

• 用Simulink/PLCopen模型配置

• 自动生成控制逻辑

• 高端装备、汽车、机器人大量使用

---

六、产品线架构 vs 普通软件架构

维度	普通单产品架构	产品线软件架构
目标	做一个产品	做一系列产品
复用	代码级复用	架构级全链路复用
变化点	后期改代码	提前设计变体点
维护成本	产品多了极难维护	统一维护，成本低
交付速度	慢，重新开发	快，配置组装
质量	每次重做都有风险	核心稳定，风险低

---

七、工控领域真实例子

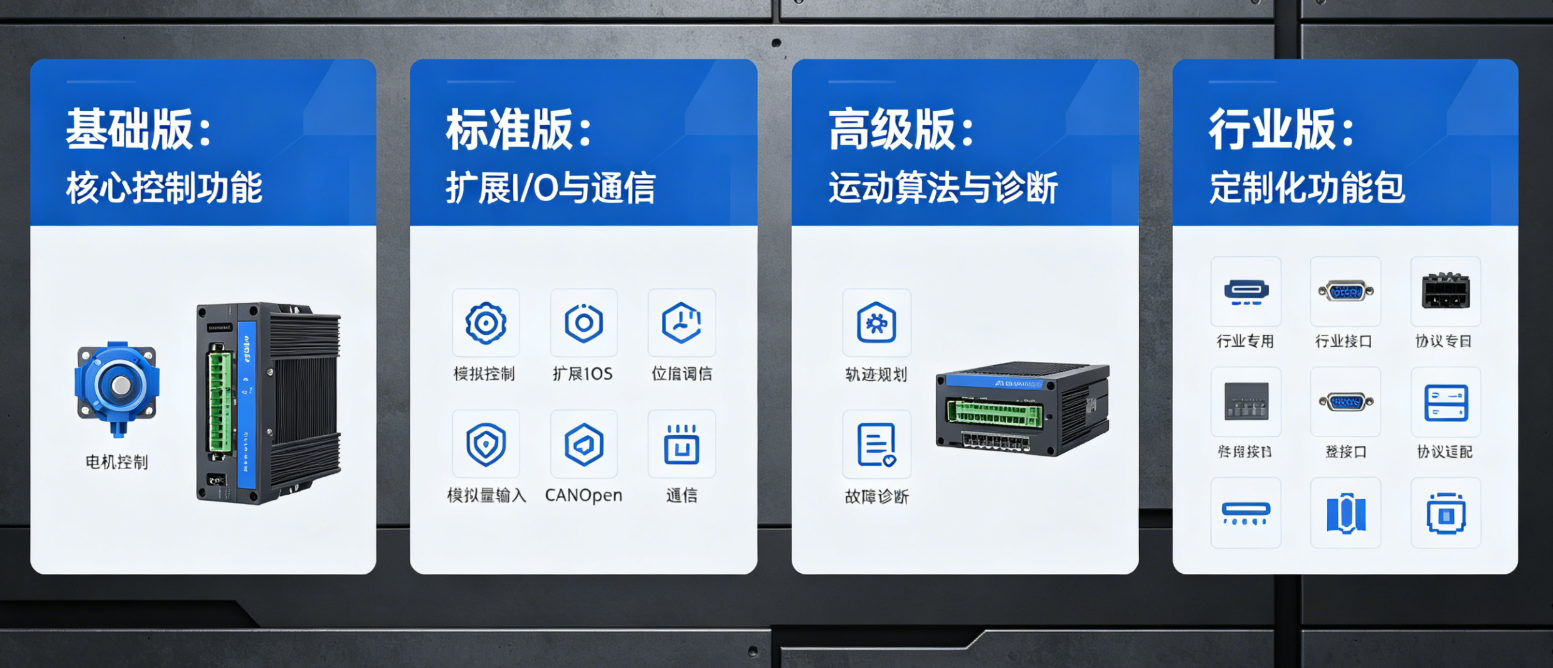

以运动控制器产品线为例：

• 基础版：2轴，无总线，仅基础运动

• 标准版：4轴，EtherCAT，基本PLC

• 高级版：8~32轴，总线+视觉+同步

• 行业版：包装机专用工艺、机器人专用算法

它们的核心运动引擎完全一样，

只是通过轴数配置、总线开关、工艺插件生成不同型号。

这就是典型的产品线软件架构。

---

八、优点（非常强）

1. 研发效率提升几倍到十几倍

2. 质量更稳定（核心经过千锤百炼）

3. 快速响应客户定制

4. 统一升级、统一补丁

5. 降低长期维护成本

6. 容易实现硬件平台化、软件标准化

---

九、挑战（必须知道）

1. 前期设计成本高

2. 需要统一的平台团队

3. 变体管理复杂，容易失控

4. 过度设计会变臃肿

5. 需要严格的版本和配置管理

---

十、一句话终极总结

产品线软件架构，

就是把“共性做成平台，变体做成插件”，

用一套架构，批量、高质量、低成本地输出一整个系列产品。

是工业软件、控制器、机器人、汽车电子最主流的架构模式。**

---
