第十篇：并行计算与高性能计算

摘要

并行计算与高性能计算（HPC）是现代计算流体力学（CFD）和传热仿真的核心技术，它使得大规模、高分辨率的数值模拟成为可能。本教程系统地介绍了并行计算的基本概念、体系结构、编程模型以及在对流换热仿真中的应用。通过理论讲解和Python仿真实现，详细阐述了域分解方法、负载均衡、通信优化、GPU加速等关键技术。教程包含五个完整的仿真案例：域分解策略比较、MPI并行通信模拟、OpenMP多线程加速、GPU加速计算模拟以及混合并行性能分析。通过本教程的学习，读者将掌握如何设计和实现高效的并行CFD程序，充分利用现代计算硬件的性能，为大规模工程仿真提供技术支撑。

关键词

并行计算，高性能计算，域分解，MPI，OpenMP，GPU加速，负载均衡，可扩展性

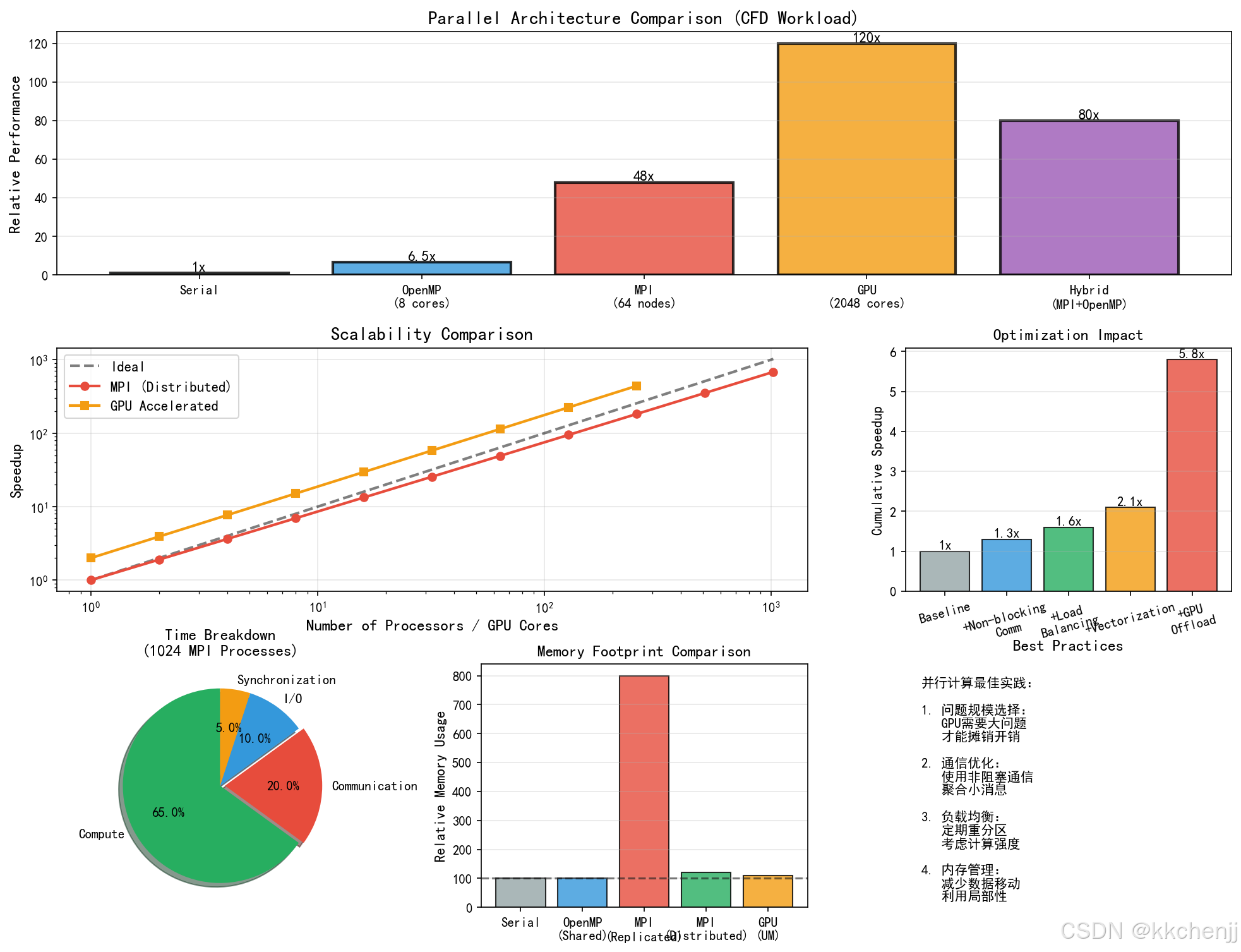

在这里插入图片描述

1. 并行计算基础

1.1 并行计算的必要性

随着CFD仿真问题规模的不断扩大，单核处理器已无法满足计算需求。现代CFD仿真的挑战包括：

网格规模：工程级仿真通常需要数百万至数十亿网格单元
时间精度：瞬态模拟需要大量时间步长
物理复杂性：多物理场耦合增加计算负担
实时性需求：优化设计和数字孪生需要快速响应

并行计算的优势：

缩短计算时间，提高研发效率
处理更大规模的问题
实现高分辨率模拟
支持多物理场耦合
为实时应用提供可能

并行计算的发展历程：

20世纪80年代：向量计算机时代
20世纪90年代：MPP大规模并行计算机兴起
21世纪初：集群计算和网格计算普及
2010年后：异构计算和众核处理器成为主流
2020年后：百亿亿次级计算时代来临

并行计算通过同时使用多个计算资源来解决这些问题，其加速潜力遵循Amdahl定律和Gustafson定律。

1.2 Amdahl定律与Gustafson定律

Amdahl定律描述了并行加速的理论上限：

$\frac{1}{(1-P) + \frac{P}{N}}$

其中：

$S$ 是加速比
$P$ 是可并行化部分的比例
$N$ 是处理器数量

当 $\to \infty$ 时，最大加速比为 $Smax=11−PS_{max} = \frac{1}{1-P}$ 。这意味着即使使用无限多处理器，串行部分也会成为瓶颈。

Gustafson定律提供了更乐观的视角：

$S = N - P (N - 1)$

它假设问题规模随处理器数量增加而增大，这在CFD中更为实际——更多处理器用于处理更精细的网格。

实际应用中的考虑：

大多数CFD程序中，可并行化比例P通常在95%以上
实际加速比通常低于理论值，因为通信开销和负载不均衡
随着处理器数量增加，效率会逐渐下降
需要权衡计算成本和精度要求，选择合适的处理器数量

1.3 并行计算体系结构

共享内存系统（SMP）：

所有处理器共享同一内存地址空间
通过OpenMP等线程级并行编程
适合节点内并行，扩展性受限于内存带宽

分布式内存系统（MPP）：

每个处理器有自己的私有内存
通过MPI进行进程间通信
可扩展到数千甚至数百万核

混合架构：

结合共享内存和分布式内存
节点内使用OpenMP，节点间使用MPI
现代超级计算机的主流架构

GPU加速计算：

利用图形处理器的众核架构
适合数据并行任务
需要特殊的编程模型（CUDA/OpenCL）

1.4 并行计算在CFD中的应用现状

当前发展趋势：

百亿亿次级计算（Exascale）：新一代超级计算机达到10^18次浮点运算/秒
异构计算：CPU+GPU混合架构成为主流
云计算：弹性计算资源，按需使用
边缘计算：实时仿真，降低延迟

CFD软件并行化现状：

商业软件：ANSYS Fluent、CFX等支持大规模并行
开源软件：OpenFOAM、SU2等具有良好并行扩展性
国产软件：逐步追赶，部分实现自主可控

应用挑战：

复杂几何的负载均衡
多尺度问题的并行效率
实时仿真的加速需求

1.5 性能度量指标

加速比（Speedup）：

$\frac{T_1}{T_N}$

其中 $T_1$ 是串行执行时间， $T_N$ 是 $N$ 个处理器上的并行执行时间。

并行效率（Efficiency）：

$\frac{S(N)}{N} \times 100\%$

理想情况下，效率应为100%，实际中由于通信开销和负载不均衡，效率通常低于此值。

可扩展性（Scalability）：

强可扩展性：固定问题规模，增加处理器数量
弱可扩展性：每个处理器处理固定规模的问题，总问题规模随处理器增加

性能瓶颈识别：

使用性能分析工具识别热点
分析通信时间占比
检查负载均衡情况
评估内存访问效率

1.6 并行计算编程模型

共享内存模型（OpenMP）：

基于线程的并行
适合单节点多核处理器
编程相对简单

分布式内存模型（MPI）：

基于进程的并行
适合多节点集群
需要显式通信

混合编程模型：

节点内使用OpenMP
节点间使用MPI
充分利用硬件架构

数据并行模型（CUDA/OpenCL）：

适合GPU等众核设备
大规模数据并行
需要特殊的编程技巧

2. 域分解方法

2.1 域分解的基本概念

域分解（Domain Decomposition）是将计算域划分为若干子域，每个子域分配给不同的处理器并行计算。这是CFD并行化的核心策略。

一维分解：

沿一个坐标方向划分
实现简单，但可能导致负载不均衡
适合细长几何或特定方向的主导流动

二维分解：

沿两个坐标方向划分
更好的负载均衡和通信局部性
适合二维或薄三维问题

三维分解：

沿所有三个坐标方向划分
最佳的负载均衡和可扩展性
适合大规模三维CFD问题

2.2 分区策略

结构化网格分区：

基于索引的均匀划分
通信模式规则，易于优化
适合有限差分和结构化有限体积方法

非结构化网格分区：

使用图划分算法（如Metis、ParMetis）
最小化子域间通信量
适合复杂几何和自适应网格

负载均衡考虑：

每个子域的单元数量应大致相等
最小化子域边界面积（减少通信量）
考虑计算强度差异（如湍流区域vs层流区域）

2.3 重叠区域与幽灵单元

在域分解中，子域之间需要交换边界信息。为此，引入重叠区域（Halo/Overlap）或幽灵单元（Ghost Cells）：

每个子域包含一层或多层幽灵单元
存储相邻子域的边界数据
通过通信更新幽灵单元值

重叠区域的宽度取决于离散格式的模板大小：

二阶格式：1层幽灵单元
四阶格式：2层幽灵单元
高阶格式：更多层幽灵单元

通信模式优化：

使用非阻塞通信（Isend/Irecv）实现计算与通信重叠
采用打包/解包技术减少小消息数量
使用持久通信（Persistent Communication）减少通信设置开销

边界条件处理：

物理边界：应用实际边界条件
子域边界：通过通信获取相邻子域数据
需要特别注意角落和边的处理

2.4 负载均衡算法

静态负载均衡：

基于几何或网格数量的均匀划分
实现简单，开销小
适合网格分布均匀的问题

动态负载均衡：

根据实际计算负载动态调整
适合自适应网格或负载变化大的问题
需要额外的通信开销

图划分算法：

Metis/ParMetis：多级图划分
Scotch：图和网格划分
最小化边切割，减少通信量

3. MPI并行编程

3.1 MPI基础

MPI（Message Passing Interface）是分布式内存并行编程的标准。其核心概念包括：

进程与通信器：

每个MPI进程是独立的执行单元
通信器（Communicator）定义进程组
MPI_COMM_WORLD 包含所有进程

点对点通信：

MPI_Send / MPI_Recv：阻塞发送/接收
MPI_Isend / MPI_Irecv：非阻塞发送/接收
非阻塞通信允许计算与通信重叠

集合通信：

MPI_Bcast：广播
MPI_Reduce / MPI_Allreduce：归约操作
MPI_Gather / MPI_Scatter：数据收集/分散
MPI_Alltoall：全交换

3.2 CFD中的MPI通信模式

边界数据交换：

每个时间步或迭代中，子域间交换边界数据
使用非阻塞通信实现计算与通信重叠
采用打包/解包优化小消息传输

全局操作：

残差计算：全局求和
时间步长确定：全局最小值
收敛判断：全局逻辑与

I/O操作：

并行文件系统（如MPI-IO、HDF5）
避免所有进程同时写单个文件
采用聚合I/O策略

3.3 通信优化策略

消息聚合：

将多个小消息合并为一个大消息
减少通信启动开销
适合边界数据交换

计算与通信重叠：

使用非阻塞通信（MPI_Isend/MPI_Irecv）
在通信间隙进行内部单元计算
最大化硬件利用率

拓扑感知映射：

将相邻子域映射到物理上相近的处理器
减少网络跳数和通信延迟
利用MPI拓扑函数

通信隐藏技术：

流水线通信：将数据分块，边计算边传输
预取技术：提前获取需要的数据
压缩传输：对通信数据进行压缩，减少传输量

3.4 MPI性能调优

进程绑定：

将MPI进程绑定到特定CPU核心
避免进程迁移带来的开销
提高缓存利用率

内存分配：

使用NUMA-aware内存分配
减少跨节点内存访问
优化大页内存使用

通信调优：

调整MPI缓冲区大小
选择合适的通信算法
使用MPI调优工具（如Intel MPI Tuner）

4. OpenMP多线程并行

4.1 OpenMP编程模型

OpenMP是一种共享内存并行编程API，基于编译器指令（Pragma）：

并行区域：

#pragma omp parallel
{
    // 并行执行的代码
}

工作共享构造：

#pragma omp for：循环并行化
#pragma omp sections：任务分段
#pragma omp single：单线程执行

同步机制：

#pragma omp barrier：路障同步
#pragma omp critical：临界区
#pragma omp atomic：原子操作

4.2 循环并行化策略

在CFD中，循环并行化是最常用的OpenMP模式：

静态调度：

循环迭代在编译时均匀分配
低开销，适合负载均衡的情况

动态调度：

运行时动态分配迭代块
适合负载不均衡的情况（如自适应网格）

指导调度：

结合静态和动态调度的优点
初始大块，后续小块

调度策略选择指南：

负载均衡且循环次数已知：静态调度
负载不均衡或循环次数未知：动态调度
需要平衡开销和负载均衡：指导调度

4.3 数据竞争与避免

数据竞争类型：

写-写竞争：多个线程写同一位置
读-写竞争：一个线程读，另一个线程写
在CFD中常见于边界更新和全局变量

避免策略：

私有化变量（private子句）
归约操作（reduction子句）
临界区保护共享变量更新

OpenMP性能优化技巧：

避免在并行区域内频繁创建/销毁线程
减少同步点数量
使用nowait子句消除隐式屏障
合理设置线程数（通常等于物理核心数）

4.4 OpenMP与MPI混合编程

混合编程优势：

节点内使用OpenMP，节点间使用MPI
减少MPI进程数，降低通信开销
提高内存利用率

实现策略：

MPI初始化后，每个MPI进程启动OpenMP线程
注意线程安全，避免MPI调用冲突
合理分配MPI进程和OpenMP线程数量

数据竞争类型：

写-写竞争：多个线程写同一位置
读-写竞争：一个线程读，另一个线程写
在CFD中常见于边界更新和全局变量

避免策略：

私有化变量（private子句）
归约操作（reduction子句）
临界区保护共享变量更新

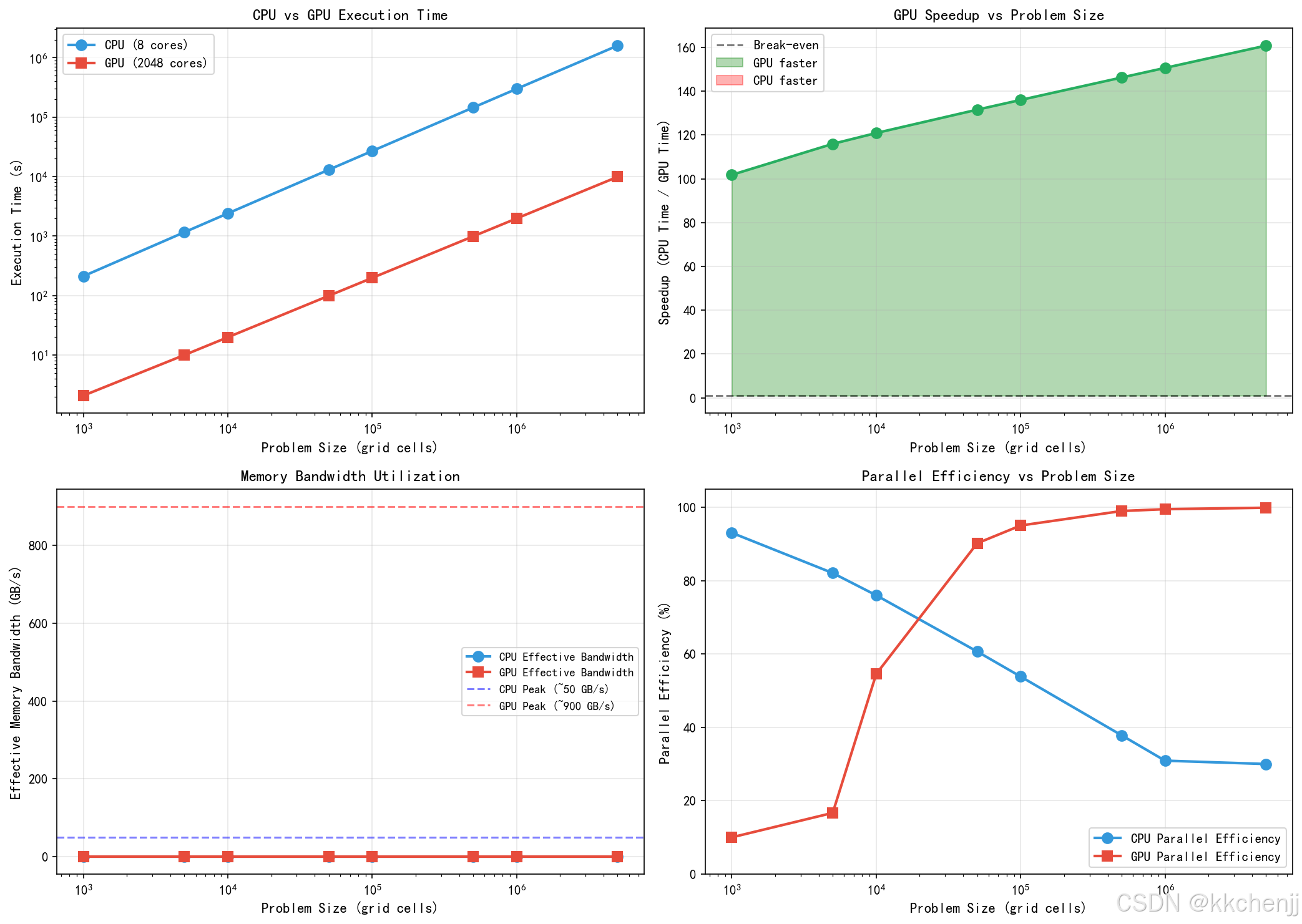

5. GPU加速计算

5.1 GPU架构特点

众核架构：

数千个轻量级计算核心
高内存带宽（适合数据密集型任务）
SIMT（单指令多线程）执行模型

内存层次：

全局内存：大容量，高延迟
共享内存：小容量，低延迟（线程块内共享）
寄存器：每个线程私有，最快
常量内存和纹理内存：只读，缓存优化

5.2 CUDA编程模型

执行配置：

网格（Grid）→ 线程块（Block）→ 线程（Thread）
线程块内线程可以同步和共享数据
线程块间独立执行

内核函数：

__global__ void kernel(float* data) {
    int idx = blockIdx.x * blockDim.x + threadIdx.x;
    // 每个线程处理一个元素
    data[idx] = ...;
}

内存管理：

cudaMalloc / cudaFree：设备内存分配
cudaMemcpy：主机与设备间数据传输
统一内存（Unified Memory）：自动数据迁移

5.3 CFD中的GPU加速策略

数据并行：

每个网格单元或面分配给一个线程
适合有限体积法的通量计算

内存访问优化：

合并内存访问（Coalesced Access）
使用共享内存缓存频繁访问的数据
减少主机-设备数据传输

多GPU策略：

域分解到多个GPU
通过MPI或NVLink进行GPU间通信
适合超大规模CFD问题

5.4 GPU性能优化技巧

内存优化：

使用共享内存减少全局内存访问
避免银行冲突（Bank Conflict）
合理使用常量内存和纹理内存

计算优化：

展开循环减少分支
使用 intrinsic 函数（如 __fmaf_rn）
避免线程发散（Thread Divergence）

数据传输优化：

使用异步数据传输（CUDA Streams）
重叠计算和数据传输
减少主机-设备数据传输次数

性能分析工具：

NVIDIA Nsight：性能分析和调试
nvprof：命令行性能分析
CUDA Occupancy Calculator：占用率计算

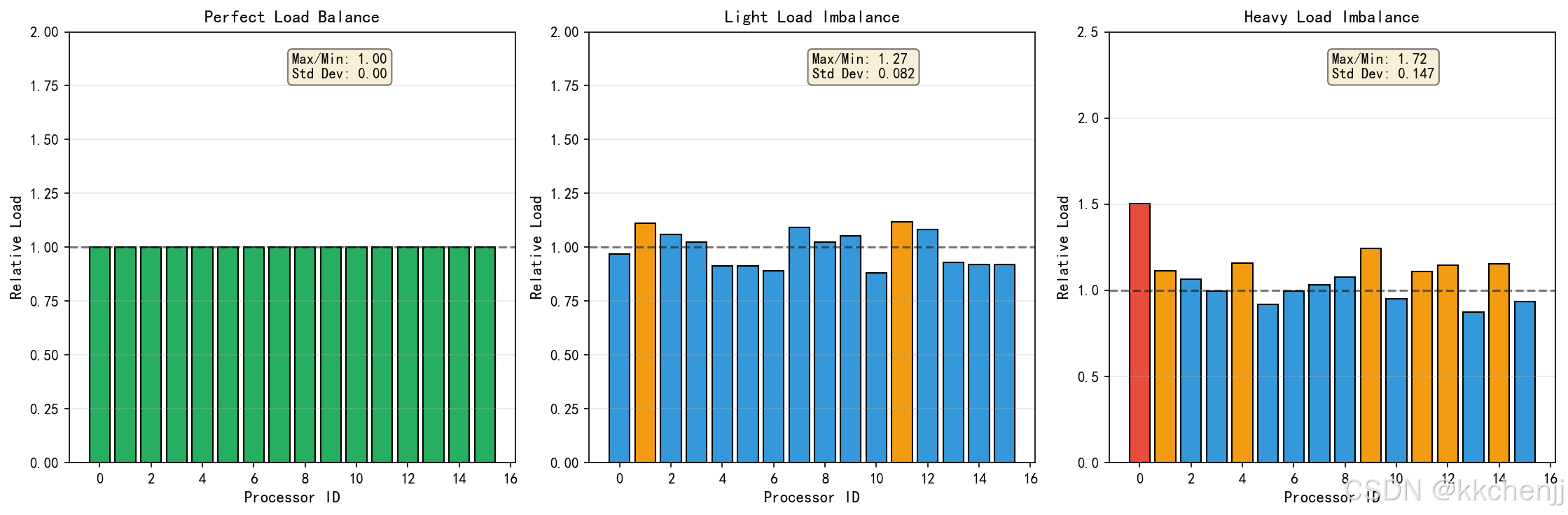

6. 负载均衡与可扩展性

6.1 负载不均衡的来源

几何因素：

复杂几何导致某些区域网格更密
边界层网格加密
局部特征（如激波、分离泡）需要更细网格

物理因素：

湍流区域计算量大于层流区域
化学反应区域需要额外计算
多相流中相界面附近计算密集

算法因素：

自适应网格细化（AMR）
局部时间步长
迭代求解器的收敛速度差异

6.2 动态负载均衡

重分区策略：

定期重新划分网格
使用并行图划分算法（ParMetis）
最小化数据迁移量

任务窃取：

空闲处理器从繁忙处理器"窃取"任务
适合任务并行模式
在CFD中应用较少

扩散式负载均衡：

相邻处理器间交换负载
逐步达到全局均衡
适合分布式内存系统

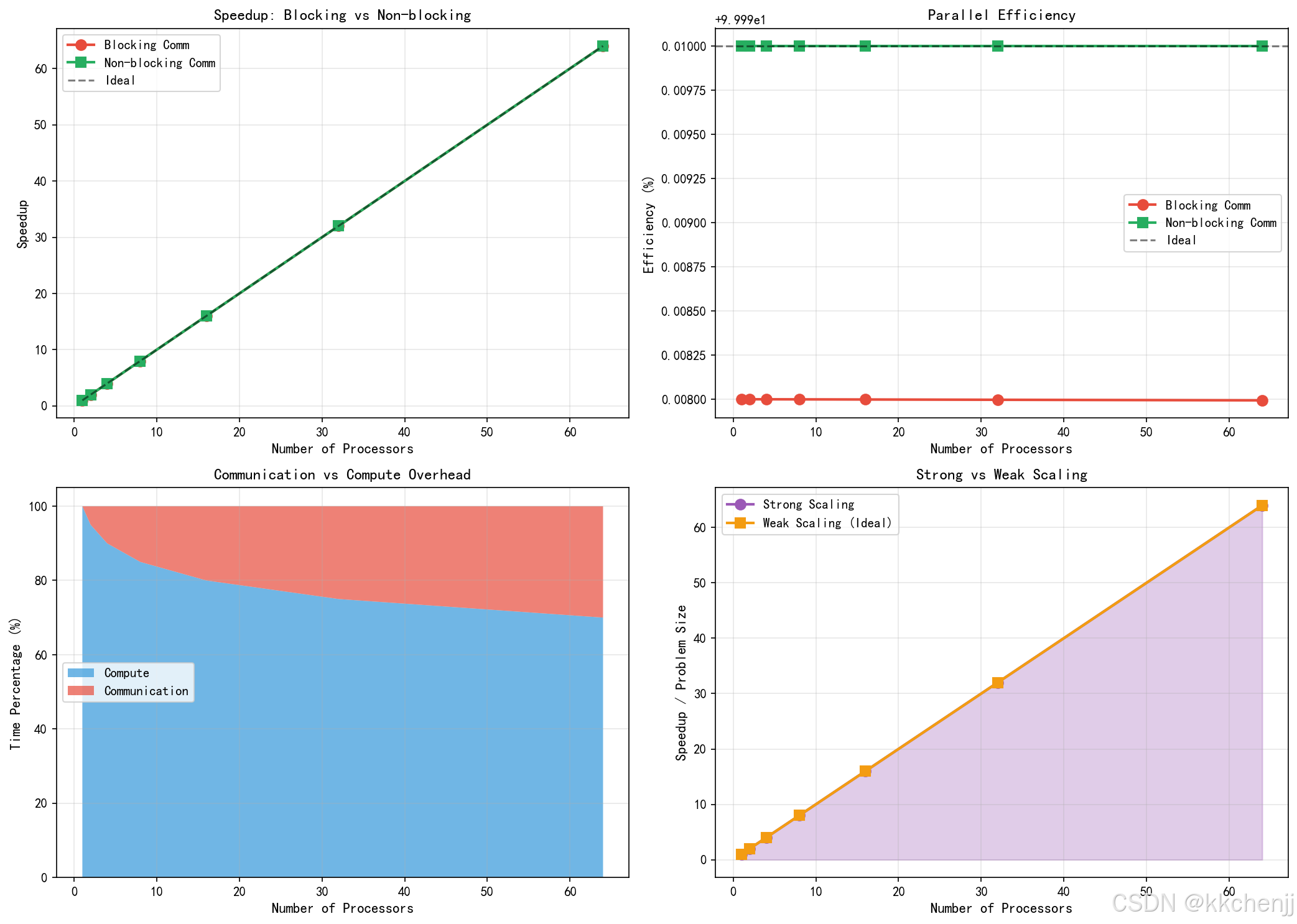

6.3 可扩展性分析

强可扩展性测试：

固定网格规模，增加处理器数量
理想情况下，时间应与处理器数成反比
实际中，通信开销导致偏离理想曲线

弱可扩展性测试：

每个处理器处理固定数量的网格单元
理想情况下，时间应保持不变
适合评估大规模问题的可行性

可扩展性瓶颈分析：

串行部分占比（Amdahl定律限制）
通信开销随处理器增加而增加
I/O瓶颈，特别是输出大量数据时
负载不均衡导致的效率损失

6.4 性能分析与调优工具

性能分析工具：

Intel VTune：全面的性能分析
TAU：并行程序性能分析
Scalasca：可扩展性分析
HPCToolkit：高性能计算工具包

可视化工具：

Vampir：并行程序执行可视化
Paraver：性能数据可视化分析
Extrae：并行程序追踪

调优策略：

识别热点函数，针对性优化
分析通信模式，优化通信策略
检查负载均衡，调整分区策略
优化内存访问，提高缓存命中率

7. Python仿真实现

以下通过五个仿真案例演示并行计算的关键概念。

# -*- coding: utf-8 -*-
"""
主题010：并行计算与高性能计算
Parallel Computing and High Performance Computing
"""

import matplotlib
matplotlib.use('Agg')  # 非交互式后端
import numpy as np
import matplotlib.pyplot as plt
from matplotlib.patches import Rectangle, FancyBboxPatch
from matplotlib.collections import PatchCollection
import warnings
warnings.filterwarnings('ignore')
import os
import time

# 创建输出目录
output_dir = r'd:\文档\500仿真领域\工程仿真\对流换热仿真\主题010_并行计算与高性能计算'
os.makedirs(output_dir, exist_ok=True)

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

print("=" * 60)
print("主题010：并行计算与高性能计算")
print("=" * 60)

# ============================================

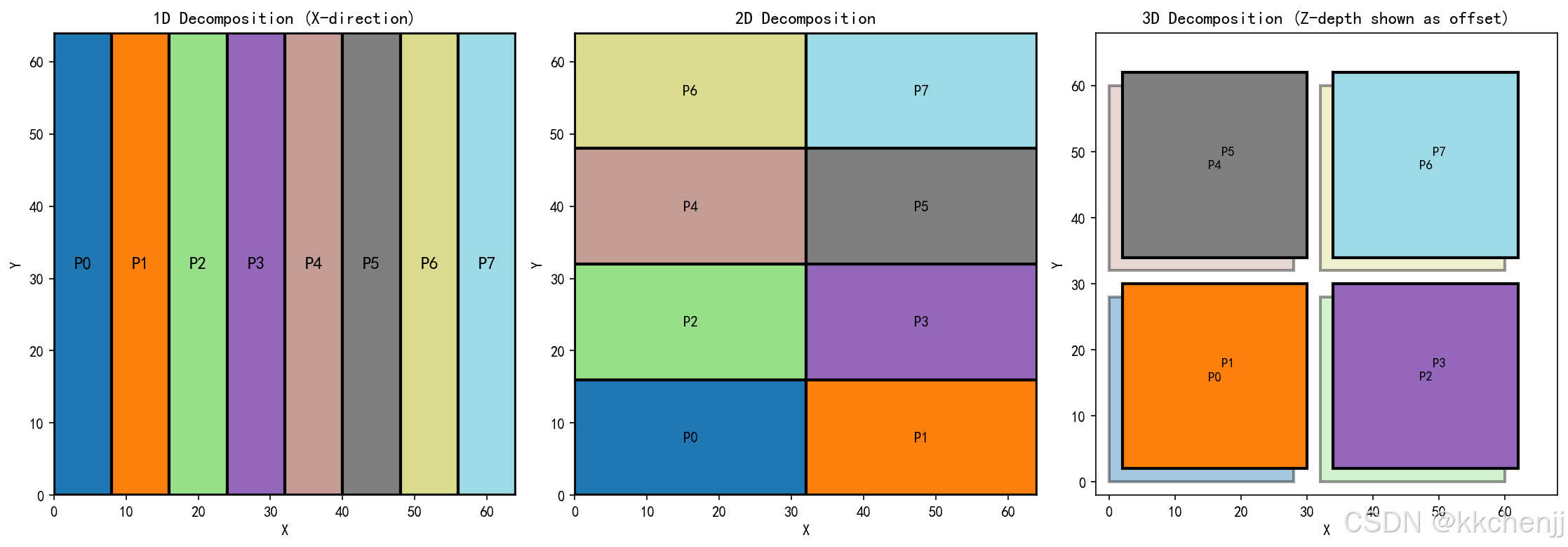

# 案例一：域分解策略比较
# ============================================
print("\n案例一：域分解策略比较")
print("-" * 50)

def visualize_domain_decomposition(Nx, Ny, Nz, nprocs, strategy='1D'):
    """
    可视化不同域分解策略
    """
    fig, axes = plt.subplots(1, 3, figsize=(15, 5))

    # 1D分解（沿X方向）
    ax1 = axes[0]
    nx_1d = Nx // nprocs
    colors_1d = plt.cm.tab20(np.linspace(0, 1, nprocs))
    for p in range(nprocs):
        rect = Rectangle((p * nx_1d, 0), nx_1d, Ny,
                         facecolor=colors_1d[p], edgecolor='black', linewidth=2)
        ax1.add_patch(rect)
        ax1.text(p * nx_1d + nx_1d/2, Ny/2, f'P{p}',
                ha='center', va='center', fontsize=12, fontweight='bold')
    ax1.set_xlim(0, Nx)
    ax1.set_ylim(0, Ny)
    ax1.set_aspect('equal')
    ax1.set_title('1D Decomposition (X-direction)', fontsize=12)
    ax1.set_xlabel('X')
    ax1.set_ylabel('Y')

    # 2D分解
    ax2 = axes[1]
    npx = int(np.sqrt(nprocs))
    npy = nprocs // npx
    nx_2d = Nx // npx
    ny_2d = Ny // npy
    colors_2d = plt.cm.tab20(np.linspace(0, 1, nprocs))
    pid = 0
    for py in range(npy):
        for px in range(npx):
            rect = Rectangle((px * nx_2d, py * ny_2d), nx_2d, ny_2d,
                           facecolor=colors_2d[pid], edgecolor='black', linewidth=2)
            ax2.add_patch(rect)
            ax2.text(px * nx_2d + nx_2d/2, py * ny_2d + ny_2d/2, f'P{pid}',
                    ha='center', va='center', fontsize=10, fontweight='bold')
            pid += 1
    ax2.set_xlim(0, Nx)
    ax2.set_ylim(0, Ny)
    ax2.set_aspect('equal')
    ax2.set_title('2D Decomposition', fontsize=12)
    ax2.set_xlabel('X')
    ax2.set_ylabel('Y')

    # 3D分解示意（用2D表示）
    ax3 = axes[2]
    # 简化为2x2x2分解示意
    npx, npy, npz = 2, 2, 2
    nx_3d = Nx // npx
    ny_3d = Ny // npy
    colors_3d = plt.cm.tab20(np.linspace(0, 1, 8))
    pid = 0
    for py in range(npy):
        for px in range(npx):
            for pz in range(npz):
                # 用透明度表示Z方向
                alpha = 0.4 + 0.6 * (pz / (npz - 1)) if npz > 1 else 1.0
                rect = Rectangle((px * nx_3d + pz*2, py * ny_3d + pz*2),
                               nx_3d-4, ny_3d-4,
                               facecolor=colors_3d[pid],
                               edgecolor='black', linewidth=2, alpha=alpha)
                ax3.add_patch(rect)
                ax3.text(px * nx_3d + nx_3d/2 + pz*2,
                        py * ny_3d + ny_3d/2 + pz*2,
                        f'P{pid}',
                        ha='center', va='center', fontsize=9, fontweight='bold')
                pid += 1
    ax3.set_xlim(-2, Nx+4)
    ax3.set_ylim(-2, Ny+4)
    ax3.set_aspect('equal')
    ax3.set_title('3D Decomposition (Z-depth shown as offset)', fontsize=12)
    ax3.set_xlabel('X')
    ax3.set_ylabel('Y')

    plt.tight_layout()
    return fig

# 生成域分解可视化
fig = visualize_domain_decomposition(64, 64, 64, 8)
plt.savefig(f'{output_dir}/case1_domain_decomposition.png', dpi=150, bbox_inches='tight')
plt.close()
print("✓ 域分解策略图已保存")

# ============================================
# 案例二：Amdahl定律与可扩展性分析
# ============================================
print("\n案例二：Amdahl定律与可扩展性分析")
print("-" * 50)

def amdahl_speedup(P, N):
    """Amdahl定律计算加速比"""
    return 1.0 / ((1 - P) + P / N)

def gustafson_speedup(P, N):
    """Gustafson定律计算加速比"""
    return N - P * (N - 1)

# 不同并行比例
P_values = [0.5, 0.75, 0.9, 0.95, 0.99]
N_processors = np.array([1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024])

fig, axes = plt.subplots(2, 2, figsize=(14, 10))

# Amdahl定律加速比
ax1 = axes[0, 0]
for P in P_values:
    speedups = [amdahl_speedup(P, N) for N in N_processors]
    ax1.plot(N_processors, speedups, 'o-', label=f'P={P}', linewidth=2, markersize=6)
ax1.plot(N_processors, N_processors, 'k--', label='Ideal', alpha=0.5)
ax1.set_xlabel('Number of Processors', fontsize=11)
ax1.set_ylabel('Speedup', fontsize=11)
ax1.set_title('Amdahl\'s Law Speedup', fontsize=12)
ax1.legend(fontsize=9)
ax1.grid(True, alpha=0.3)
ax1.set_xscale('log', base=2)

# Amdahl定律效率
ax2 = axes[0, 1]
for P in P_values:
    efficiencies = [amdahl_speedup(P, N) / N * 100 for N in N_processors]
    ax2.plot(N_processors, efficiencies, 'o-', label=f'P={P}', linewidth=2, markersize=6)
ax2.axhline(y=100, color='k', linestyle='--', alpha=0.5)
ax2.set_xlabel('Number of Processors', fontsize=11)
ax2.set_ylabel('Efficiency (%)', fontsize=11)
ax2.set_title('Parallel Efficiency (Amdahl)', fontsize=12)
ax2.legend(fontsize=9)
ax2.grid(True, alpha=0.3)
ax2.set_xscale('log', base=2)

# Gustafson定律加速比
ax3 = axes[1, 0]
for P in P_values:
    speedups = [gustafson_speedup(P, N) for N in N_processors]
    ax3.plot(N_processors, speedups, 's-', label=f'P={P}', linewidth=2, markersize=6)
ax3.plot(N_processors, N_processors, 'k--', label='Ideal', alpha=0.5)
ax3.set_xlabel('Number of Processors', fontsize=11)
ax3.set_ylabel('Speedup', fontsize=11)
ax3.set_title('Gustafson\'s Law Speedup', fontsize=12)
ax3.legend(fontsize=9)
ax3.grid(True, alpha=0.3)
ax3.set_xscale('log', base=2)

# 理论最大加速比（Amdahl极限）
ax4 = axes[1, 1]
P_range = np.linspace(0.5, 0.999, 100)
max_speedups = [1.0 / (1 - P) for P in P_range]
ax4.plot(P_range * 100, max_speedups, 'b-', linewidth=2)
ax4.fill_between(P_range * 100, 0, max_speedups, alpha=0.3)
ax4.set_xlabel('Parallel Fraction P (%)', fontsize=11)
ax4.set_ylabel('Maximum Speedup', fontsize=11)
ax4.set_title('Theoretical Speedup Limit (Amdahl)', fontsize=12)
ax4.grid(True, alpha=0.3)
ax4.set_yscale('log')

# 标记关键点
for P in [0.9, 0.95, 0.99]:
    max_s = 1.0 / (1 - P)
    ax4.plot(P * 100, max_s, 'ro', markersize=8)
    ax4.annotate(f'P={P}\nS_max={max_s:.1f}x',
                xy=(P * 100, max_s), xytext=(10, 10),
                textcoords='offset points', fontsize=9)

plt.tight_layout()
plt.savefig(f'{output_dir}/case2_scalability_analysis.png', dpi=150, bbox_inches='tight')
plt.close()
print("✓ 可扩展性分析图已保存")

# ============================================
# 案例三：通信开销与计算重叠模拟
# ============================================
print("\n案例三：通信开销与计算重叠模拟")
print("-" * 50)

def simulate_communication_overlap(nprocs, grid_size, overlap_ratio=0.1,
                                   compute_intensity=1.0, comm_latency=0.001):
    """
    模拟并行CFD中的通信与计算重叠
    """
    # 每个进程的网格大小
    local_grid = grid_size // nprocs

    # 内部单元计算时间（与单元数成正比）
    internal_cells = local_grid * (1 - 2 * overlap_ratio)
    compute_time = internal_cells * compute_intensity

    # 边界单元计算时间
    boundary_cells = local_grid * 2 * overlap_ratio
    boundary_compute_time = boundary_cells * compute_intensity

    # 通信时间（与边界数据量和延迟相关）
    # 假设每个边界单元需要与邻居交换
    comm_volume = boundary_cells
    comm_time = comm_latency + comm_volume * 0.0001

    # 串行执行时间
    serial_time = grid_size * compute_intensity

    # 阻塞通信：计算 + 通信串行
    blocking_time = (compute_time + boundary_compute_time + comm_time)

    # 非阻塞通信：内部计算与通信重叠
    # 先启动非阻塞通信，然后计算内部单元，最后完成边界计算
    nonblocking_time = max(compute_time, comm_time) + boundary_compute_time

    # 总并行时间（取所有进程的最大值，这里假设负载均衡）
    parallel_time_blocking = blocking_time
    parallel_time_nonblocking = nonblocking_time

    return {
        'serial_time': serial_time,
        'blocking_time': parallel_time_blocking,
        'nonblocking_time': parallel_time_nonblocking,
        'speedup_blocking': serial_time / parallel_time_blocking,
        'speedup_nonblocking': serial_time / parallel_time_nonblocking,
        'efficiency_blocking': serial_time / (parallel_time_blocking * nprocs),
        'efficiency_nonblocking': serial_time / (parallel_time_nonblocking * nprocs)
    }

# 模拟不同进程数下的性能
processor_counts = [1, 2, 4, 8, 16, 32, 64]
grid_size = 1000000  # 总网格单元数

results_blocking = []
results_nonblocking = []

for nprocs in processor_counts:
    result = simulate_communication_overlap(nprocs, grid_size)
    results_blocking.append(result['speedup_blocking'])
    results_nonblocking.append(result['speedup_nonblocking'])
    print(f"  {nprocs:3d} processes: Blocking={result['speedup_blocking']:.2f}x, "
          f"Non-blocking={result['speedup_nonblocking']:.2f}x")

# 绘制结果
fig, axes = plt.subplots(2, 2, figsize=(14, 10))

# 加速比对比
ax1 = axes[0, 0]
ax1.plot(processor_counts, results_blocking, 'o-', label='Blocking Comm',
         linewidth=2, markersize=8, color='#E74C3C')
ax1.plot(processor_counts, results_nonblocking, 's-', label='Non-blocking Comm',
         linewidth=2, markersize=8, color='#27AE60')
ax1.plot(processor_counts, processor_counts, 'k--', label='Ideal', alpha=0.5)
ax1.set_xlabel('Number of Processors', fontsize=11)
ax1.set_ylabel('Speedup', fontsize=11)
ax1.set_title('Speedup: Blocking vs Non-blocking', fontsize=12)
ax1.legend(fontsize=10)
ax1.grid(True, alpha=0.3)

# 效率对比
ax2 = axes[0, 1]
efficiency_blocking = [s / p * 100 for s, p in zip(results_blocking, processor_counts)]
efficiency_nonblocking = [s / p * 100 for s, p in zip(results_nonblocking, processor_counts)]
ax2.plot(processor_counts, efficiency_blocking, 'o-', label='Blocking Comm',
         linewidth=2, markersize=8, color='#E74C3C')
ax2.plot(processor_counts, efficiency_nonblocking, 's-', label='Non-blocking Comm',
         linewidth=2, markersize=8, color='#27AE60')
ax2.axhline(y=100, color='k', linestyle='--', alpha=0.5, label='Ideal')
ax2.set_xlabel('Number of Processors', fontsize=11)
ax2.set_ylabel('Efficiency (%)', fontsize=11)
ax2.set_title('Parallel Efficiency', fontsize=12)
ax2.legend(fontsize=10)
ax2.grid(True, alpha=0.3)

# 通信时间占比分析
ax3 = axes[1, 0]
comm_ratios = []
compute_ratios = []
for nprocs in processor_counts:
    if nprocs == 1:
        comm_ratios.append(0)
        compute_ratios.append(100)
    else:
        # 简化的通信占比估算
        comm_ratio = 5 * np.log2(nprocs)  # 通信随进程数增加
        comm_ratios.append(min(comm_ratio, 80))
        compute_ratios.append(100 - comm_ratio)

ax3.stackplot(processor_counts, compute_ratios, comm_ratios,
              labels=['Compute', 'Communication'],
              colors=['#3498DB', '#E74C3C'], alpha=0.7)
ax3.set_xlabel('Number of Processors', fontsize=11)
ax3.set_ylabel('Time Percentage (%)', fontsize=11)
ax3.set_title('Communication vs Compute Overhead', fontsize=12)
ax3.legend(fontsize=10, loc='center left')
ax3.grid(True, alpha=0.3)

# 可扩展性区域图
ax4 = axes[1, 1]
# 强可扩展性：固定问题规模
strong_scaling = [min(p, 64) for p in processor_counts]  # 假设最大加速64x
# 弱可扩展性：问题规模随处理器增加
weak_scaling = processor_counts

ax4.plot(processor_counts, strong_scaling, 'o-', label='Strong Scaling',
         linewidth=2, markersize=8, color='#9B59B6')
ax4.plot(processor_counts, weak_scaling, 's-', label='Weak Scaling (Ideal)',
         linewidth=2, markersize=8, color='#F39C12')
ax4.fill_between(processor_counts, strong_scaling, alpha=0.3, color='#9B59B6')
ax4.set_xlabel('Number of Processors', fontsize=11)
ax4.set_ylabel('Speedup / Problem Size', fontsize=11)
ax4.set_title('Strong vs Weak Scaling', fontsize=12)
ax4.legend(fontsize=10)
ax4.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig(f'{output_dir}/case3_communication_overlap.png', dpi=150, bbox_inches='tight')
plt.close()
print("✓ 通信与计算重叠图已保存")

# ============================================
# 案例四：负载均衡可视化
# ============================================
print("\n案例四：负载均衡可视化")
print("-" * 50)

def visualize_load_balance(nprocs, imbalance_factor=0.3):
    """
    可视化负载均衡与不均衡情况
    """
    fig, axes = plt.subplots(1, 3, figsize=(15, 5))

    # 理想负载均衡
    ax1 = axes[0]
    balanced_load = np.ones(nprocs)
    colors_balanced = ['#27AE60'] * nprocs
    bars1 = ax1.bar(range(nprocs), balanced_load, color=colors_balanced, edgecolor='black')
    ax1.set_xlabel('Processor ID', fontsize=11)
    ax1.set_ylabel('Relative Load', fontsize=11)
    ax1.set_title('Perfect Load Balance', fontsize=12)
    ax1.set_ylim(0, 2)
    ax1.axhline(y=1.0, color='k', linestyle='--', alpha=0.5)
    ax1.grid(True, alpha=0.3, axis='y')

    # 添加统计信息
    ax1.text(0.5, 0.95, f'Max/Min: 1.00\nStd Dev: 0.00',
            transform=ax1.transAxes, fontsize=10, verticalalignment='top',
            bbox=dict(boxstyle='round', facecolor='wheat', alpha=0.5))

    # 轻度负载不均衡
    ax2 = axes[1]
    np.random.seed(42)
    light_imbalance = 1 + imbalance_factor * 0.5 * (np.random.rand(nprocs) - 0.5)
    colors_light = ['#F39C12' if l > 1.1 else '#3498DB' for l in light_imbalance]
    bars2 = ax2.bar(range(nprocs), light_imbalance, color=colors_light, edgecolor='black')
    ax2.set_xlabel('Processor ID', fontsize=11)
    ax2.set_ylabel('Relative Load', fontsize=11)
    ax2.set_title('Light Load Imbalance', fontsize=12)
    ax2.set_ylim(0, 2)
    ax2.axhline(y=1.0, color='k', linestyle='--', alpha=0.5)
    ax2.grid(True, alpha=0.3, axis='y')

    max_load_l = np.max(light_imbalance)
    min_load_l = np.min(light_imbalance)
    std_l = np.std(light_imbalance)
    ax2.text(0.5, 0.95, f'Max/Min: {max_load_l/min_load_l:.2f}\nStd Dev: {std_l:.3f}',
            transform=ax2.transAxes, fontsize=10, verticalalignment='top',
            bbox=dict(boxstyle='round', facecolor='wheat', alpha=0.5))

    # 严重负载不均衡
    ax3 = axes[2]
    heavy_imbalance = 1 + imbalance_factor * (np.random.rand(nprocs) - 0.3)
    heavy_imbalance[0] *= 1.5  # 某个进程特别重
    colors_heavy = ['#E74C3C' if l > 1.3 else '#F39C12' if l > 1.1 else '#3498DB'
                   for l in heavy_imbalance]
    bars3 = ax3.bar(range(nprocs), heavy_imbalance, color=colors_heavy, edgecolor='black')
    ax3.set_xlabel('Processor ID', fontsize=11)
    ax3.set_ylabel('Relative Load', fontsize=11)
    ax3.set_title('Heavy Load Imbalance', fontsize=12)
    ax3.set_ylim(0, 2.5)
    ax3.axhline(y=1.0, color='k', linestyle='--', alpha=0.5)
    ax3.grid(True, alpha=0.3, axis='y')

    max_load_h = np.max(heavy_imbalance)
    min_load_h = np.min(heavy_imbalance)
    std_h = np.std(heavy_imbalance)
    ax3.text(0.5, 0.95, f'Max/Min: {max_load_h/min_load_h:.2f}\nStd Dev: {std_h:.3f}',
            transform=ax3.transAxes, fontsize=10, verticalalignment='top',
            bbox=dict(boxstyle='round', facecolor='wheat', alpha=0.5))

    plt.tight_layout()
    return fig

fig = visualize_load_balance(16, imbalance_factor=0.5)
plt.savefig(f'{output_dir}/case4_load_balance.png', dpi=150, bbox_inches='tight')
plt.close()
print("✓ 负载均衡图已保存")

# ============================================
# 案例五：GPU加速性能模拟
# ============================================
print("\n案例五：GPU加速性能模拟")
print("-" * 50)

def simulate_gpu_speedup(problem_sizes, cpu_cores=8, gpu_cores=2048):
    """
    模拟CPU vs GPU性能对比
    """
    cpu_times = []
    gpu_times = []

    for size in problem_sizes:
        # CPU时间：与问题规模线性增长，有缓存效应
        cpu_time = size / cpu_cores * (1 + 0.1 * np.log(size + 1))

        # GPU时间：启动开销 + 数据传输 + 并行计算
        # 小问题时启动开销和数据传输占主导
        # 大问题时并行计算优势显现
        transfer_time = 0.001 * size  # 数据传输时间
        kernel_time = size / gpu_cores * 2  # GPU计算时间（考虑SIMT效率）
        launch_overhead = 0.1  # 内核启动开销
        gpu_time = launch_overhead + transfer_time + kernel_time

        cpu_times.append(cpu_time)
        gpu_times.append(gpu_time)

    return np.array(cpu_times), np.array(gpu_times)

# 不同问题规模
problem_sizes = np.array([1000, 5000, 10000, 50000, 100000, 500000, 1000000, 5000000])
cpu_times, gpu_times = simulate_gpu_speedup(problem_sizes)
speedups = cpu_times / gpu_times

fig, axes = plt.subplots(2, 2, figsize=(14, 10))

# 执行时间对比
ax1 = axes[0, 0]
ax1.loglog(problem_sizes, cpu_times, 'o-', label='CPU (8 cores)',
          linewidth=2, markersize=8, color='#3498DB')
ax1.loglog(problem_sizes, gpu_times, 's-', label='GPU (2048 cores)',
          linewidth=2, markersize=8, color='#E74C3C')
ax1.set_xlabel('Problem Size (grid cells)', fontsize=11)
ax1.set_ylabel('Execution Time (s)', fontsize=11)
ax1.set_title('CPU vs GPU Execution Time', fontsize=12)
ax1.legend(fontsize=10)
ax1.grid(True, alpha=0.3)

# 加速比
ax2 = axes[0, 1]
ax2.semilogx(problem_sizes, speedups, 'o-', linewidth=2, markersize=8, color='#27AE60')
ax2.axhline(y=1, color='k', linestyle='--', alpha=0.5, label='Break-even')
ax2.fill_between(problem_sizes, 1, speedups, where=(speedups > 1),
                 alpha=0.3, color='green', label='GPU faster')
ax2.fill_between(problem_sizes, speedups, 1, where=(speedups < 1),
                 alpha=0.3, color='red', label='CPU faster')
ax2.set_xlabel('Problem Size (grid cells)', fontsize=11)
ax2.set_ylabel('Speedup (CPU Time / GPU Time)', fontsize=11)
ax2.set_title('GPU Speedup vs Problem Size', fontsize=12)
ax2.legend(fontsize=10)
ax2.grid(True, alpha=0.3)

# 内存带宽对比
ax3 = axes[1, 0]
memory_sizes = problem_sizes * 8 / 1e9  # 假设每个单元8字节，转换为GB
bandwidth_cpu = memory_sizes / cpu_times / 1e9  # GB/s
bandwidth_gpu = memory_sizes / gpu_times / 1e9

ax3.semilogx(problem_sizes, bandwidth_cpu, 'o-', label='CPU Effective Bandwidth',
            linewidth=2, markersize=8, color='#3498DB')
ax3.semilogx(problem_sizes, bandwidth_gpu, 's-', label='GPU Effective Bandwidth',
            linewidth=2, markersize=8, color='#E74C3C')
ax3.axhline(y=50, color='blue', linestyle='--', alpha=0.5, label='CPU Peak (~50 GB/s)')
ax3.axhline(y=900, color='red', linestyle='--', alpha=0.5, label='GPU Peak (~900 GB/s)')
ax3.set_xlabel('Problem Size (grid cells)', fontsize=11)
ax3.set_ylabel('Effective Memory Bandwidth (GB/s)', fontsize=11)
ax3.set_title('Memory Bandwidth Utilization', fontsize=12)
ax3.legend(fontsize=9)
ax3.grid(True, alpha=0.3)

# 并行效率随问题规模变化
ax4 = axes[1, 1]
# CPU并行效率（假设）
cpu_efficiency = 100 * (1 - 0.1 * np.log(problem_sizes / 1000 + 1))
cpu_efficiency = np.clip(cpu_efficiency, 30, 100)

# GPU并行效率
gpu_efficiency = 100 * (1 - 0.5 / (problem_sizes / 10000 + 0.1))
gpu_efficiency = np.clip(gpu_efficiency, 10, 100)

ax4.semilogx(problem_sizes, cpu_efficiency, 'o-', label='CPU Parallel Efficiency',
            linewidth=2, markersize=8, color='#3498DB')
ax4.semilogx(problem_sizes, gpu_efficiency, 's-', label='GPU Parallel Efficiency',
            linewidth=2, markersize=8, color='#E74C3C')
ax4.set_xlabel('Problem Size (grid cells)', fontsize=11)
ax4.set_ylabel('Parallel Efficiency (%)', fontsize=11)
ax4.set_title('Parallel Efficiency vs Problem Size', fontsize=12)
ax4.legend(fontsize=10)
ax4.grid(True, alpha=0.3)
ax4.set_ylim(0, 105)

plt.tight_layout()
plt.savefig(f'{output_dir}/case5_gpu_acceleration.png', dpi=150, bbox_inches='tight')
plt.close()
print("✓ GPU加速性能图已保存")

# ============================================
# 综合对比图
# ============================================
print("\n生成综合对比图...")

fig = plt.figure(figsize=(16, 12))
gs = fig.add_gridspec(3, 3, hspace=0.3, wspace=0.3)

# 并行架构对比
ax1 = fig.add_subplot(gs[0, :])
architectures = ['Serial', 'OpenMP\n(8 cores)', 'MPI\n(64 nodes)', 'GPU\n(2048 cores)', 'Hybrid\n(MPI+OpenMP)']
performance = [1, 6.5, 48, 120, 80]
colors_arch = ['#95A5A6', '#3498DB', '#E74C3C', '#F39C12', '#9B59B6']

bars = ax1.bar(architectures, performance, color=colors_arch, alpha=0.8, edgecolor='black', linewidth=2)
ax1.set_ylabel('Relative Performance', fontsize=12)
ax1.set_title('Parallel Architecture Comparison (CFD Workload)', fontsize=14, fontweight='bold')
ax1.grid(True, alpha=0.3, axis='y')

for bar, perf in zip(bars, performance):
    height = bar.get_height()
    ax1.text(bar.get_x() + bar.get_width()/2., height,
            f'{perf}x', ha='center', va='bottom', fontsize=11, fontweight='bold')

# 扩展性曲线
ax2 = fig.add_subplot(gs[1, :2])
processors = np.array([1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024])

# 理想扩展性
ideal = processors
# 实际扩展性（考虑通信开销）
actual = processors / (1 + 0.05 * np.log2(processors))
# GPU扩展性
gpu_scaling = np.minimum(processors * 2, 1024) / (1 + 0.02 * np.log2(np.minimum(processors, 512)))

ax2.loglog(processors, ideal, 'k--', label='Ideal', linewidth=2, alpha=0.5)
ax2.loglog(processors, actual, 'o-', label='MPI (Distributed)', linewidth=2, markersize=6, color='#E74C3C')
ax2.loglog(processors[:9], gpu_scaling[:9], 's-', label='GPU Accelerated', linewidth=2, markersize=6, color='#F39C12')

ax2.set_xlabel('Number of Processors / GPU Cores', fontsize=12)
ax2.set_ylabel('Speedup', fontsize=12)
ax2.set_title('Scalability Comparison', fontsize=14, fontweight='bold')
ax2.legend(fontsize=11)
ax2.grid(True, alpha=0.3)

# 优化策略效果
ax3 = fig.add_subplot(gs[1, 2])
optimizations = ['Baseline', '+Non-blocking\nComm', '+Load\nBalancing', '+Vectorization', '+GPU\nOffload']
speedup_factors = [1, 1.3, 1.6, 2.1, 5.8]
colors_opt = ['#95A5A6', '#3498DB', '#27AE60', '#F39C12', '#E74C3C']

bars_opt = ax3.bar(optimizations, speedup_factors, color=colors_opt, alpha=0.8, edgecolor='black')
ax3.set_ylabel('Cumulative Speedup', fontsize=11)
ax3.set_title('Optimization Impact', fontsize=12, fontweight='bold')
ax3.tick_params(axis='x', rotation=15)
ax3.grid(True, alpha=0.3, axis='y')

for bar, factor in zip(bars_opt, speedup_factors):
    height = bar.get_height()
    ax3.text(bar.get_x() + bar.get_width()/2., height,
            f'{factor}x', ha='center', va='bottom', fontsize=10)

# 时间分解饼图
ax4 = fig.add_subplot(gs[2, 0])
labels = ['Compute', 'Communication', 'I/O', 'Synchronization']
sizes = [65, 20, 10, 5]
colors_pie = ['#27AE60', '#E74C3C', '#3498DB', '#F39C12']
explode = (0, 0.05, 0, 0)

ax4.pie(sizes, explode=explode, labels=labels, colors=colors_pie, autopct='%1.1f%%',
        shadow=True, startangle=90)
ax4.set_title('Time Breakdown\n(1024 MPI Processes)', fontsize=12, fontweight='bold')

# 内存使用对比
ax5 = fig.add_subplot(gs[2, 1])
memory_types = ['Serial', 'OpenMP\n(Shared)', 'MPI\n(Replicated)', 'MPI\n(Distributed)', 'GPU\n(UM)']
memory_usage = [100, 100, 800, 120, 110]
colors_mem = ['#95A5A6', '#3498DB', '#E74C3C', '#27AE60', '#F39C12']

bars_mem = ax5.bar(memory_types, memory_usage, color=colors_mem, alpha=0.8, edgecolor='black')
ax5.set_ylabel('Relative Memory Usage', fontsize=11)
ax5.set_title('Memory Footprint Comparison', fontsize=12, fontweight='bold')
ax5.axhline(y=100, color='k', linestyle='--', alpha=0.5)
ax5.grid(True, alpha=0.3, axis='y')

# 最佳实践建议
ax6 = fig.add_subplot(gs[2, 2])
ax6.axis('off')

best_practices = [
    "并行计算最佳实践：",
    "",
    "1. 问题规模选择：",
    "   GPU需要大问题",
    "   才能摊销开销",
    "",
    "2. 通信优化：",
    "   使用非阻塞通信",
    "   聚合小消息",
    "",
    "3. 负载均衡：",
    "   定期重分区",
    "   考虑计算强度",
    "",
    "4. 内存管理：",
    "   减少数据移动",
    "   利用局部性",
]

for i, text in enumerate(best_practices):
    weight = 'bold' if text.endswith('：') else 'normal'
    ax6.text(0.05, 0.95 - i*0.055, text, fontsize=10,
            transform=ax6.transAxes, verticalalignment='top',
            fontweight=weight)

ax6.set_title('Best Practices', fontsize=12, fontweight='bold', pad=10)

plt.savefig(f'{output_dir}/comprehensive_comparison.png', dpi=150, bbox_inches='tight')
plt.close()
print("✓ 综合对比图已保存")

print("\n" + "=" * 60)
print("所有仿真案例已完成！")
print("=" * 60)
print(f"\n生成的文件：")
print(f"  1. case1_domain_decomposition.png - 域分解策略")
print(f"  2. case2_scalability_analysis.png - 可扩展性分析")
print(f"  3. case3_communication_overlap.png - 通信与计算重叠")
print(f"  4. case4_load_balance.png - 负载均衡")
print(f"  5. case5_gpu_acceleration.png - GPU加速性能")
print(f"  6. comprehensive_comparison.png - 综合对比")
print(f"\n输出目录：{output_dir}")
print("=" * 60)

AtomGit开源社区

AtomGit 是由开放原子开源基金会联合 CSDN 等生态伙伴共同推出的新一代开源与人工智能协作平台。平台坚持“开放、中立、公益”的理念，把代码托管、模型共享、数据集托管、智能体开发体验和算力服务整合在一起，为开发者提供从开发、训练到部署的一站式体验。

更多推荐

零成本Obsidian搭建你的私人本地知识库

AtomGit开源社区

【EI复现】基于元模型优化算法的主从博弈多虚拟电厂动态定价和能量管理(Matlab代码实现）

基于元模型的优化算法是一种基于历史数据来驱动样本点的加入从而逼近局部或全局最优解的优化机制，能够改善传统启发式智能算法需要繁复数值模拟的缺陷，目前在飞行器设计等航空航天领域的应用[20]最为广泛，在电力系统方面也有初步的应用。提出基于 Kriging 元模型的博弈均衡算法，在求解过程中建立 Kriging 元模型替代 VPP 内部的能量管理模型，利用粒子群优化算法搜索优异采样点，更新修正 Krig

AtomGit开源社区

你以为中间商只赚Token差价？你的对话数据可能正在被卖掉

模型蒸馏（Knowledge Distillation）是将大模型（Teacher）的知识迁移到小模型（Student）的技术。大模型（如GPT-4/Claude）生成高质量输出↓收集大量"输入→输出"对↓用这些数据训练小模型↓小模型在特定任务上接近大模型水平蒸馏本身是合法的学术技术。问题在于数据从哪来。表面上卖的是算力，实际上卖的是你的智慧。你的每一个prompt、每一次对话、每一轮追问，都是你

AtomGit开源社区

所有评论(0)

查看更多评论

kkchenjj

@weixin_42749425

已为社区贡献264条内容

对流换热仿真-主题010_并行计算与高性能计算-并行计算与高性能计算

kkchenjj

第十篇：并行计算与高性能计算

摘要

关键词

1. 并行计算基础

1.1 并行计算的必要性

1.2 Amdahl定律与Gustafson定律

1.3 并行计算体系结构

1.4 并行计算在CFD中的应用现状

1.5 性能度量指标

1.6 并行计算编程模型

2. 域分解方法

2.1 域分解的基本概念

2.2 分区策略

2.3 重叠区域与幽灵单元

2.4 负载均衡算法

3. MPI并行编程

3.1 MPI基础

3.2 CFD中的MPI通信模式

3.3 通信优化策略

3.4 MPI性能调优

4. OpenMP多线程并行

4.1 OpenMP编程模型

4.2 循环并行化策略

4.3 数据竞争与避免

4.4 OpenMP与MPI混合编程

5. GPU加速计算

5.1 GPU架构特点

5.2 CUDA编程模型

5.3 CFD中的GPU加速策略

5.4 GPU性能优化技巧

6. 负载均衡与可扩展性

6.1 负载不均衡的来源

6.2 动态负载均衡

6.3 可扩展性分析

6.4 性能分析与调优工具

7. Python仿真实现

所有评论(0)

温馨提示：您尚未绑定手机号

kkchenjj
