20260417给万象奥科的开发板HD-RK3576-PI适配声卡es8388【驱动C文件】
2026/4/17 20:12

缘起：将万象奥科提供的内核kernel-pi-v1.0.tar.gz析取其中最小的DTS。
由于万象奥科在DTS中拿掉了es8323的兼容支持，因此需要专门编译es8388.c这个驱动文件！

1、
【万象奥科】
Y:\rk3576-kernel\kernel-pi-v1.0\arch\arm64\boot\dts\rockchip72min\rk3576-pi-lp4x.dtsi

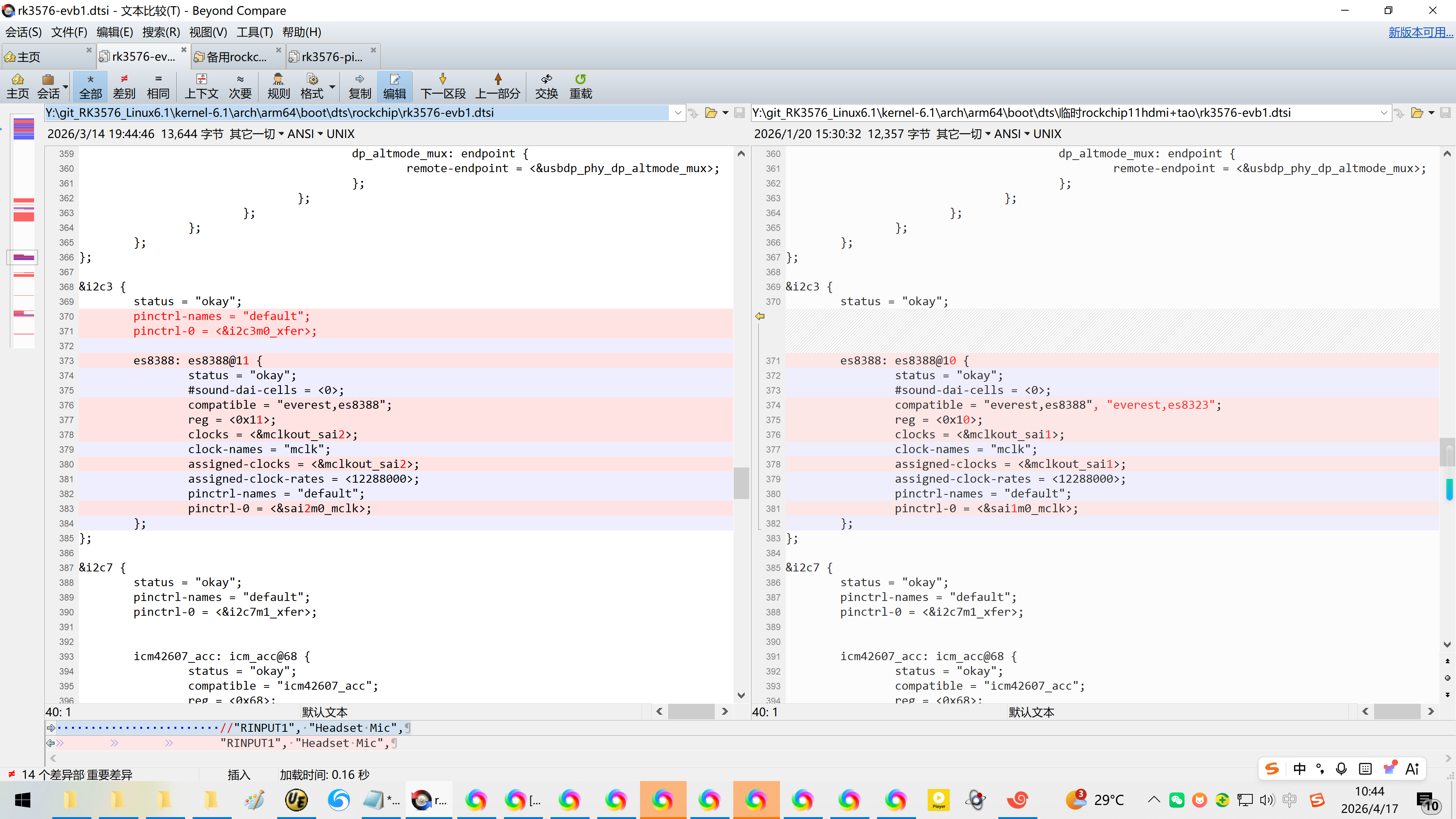

【EVB1】
Y:\git_RK3576_Linux6.1\kernel-6.1\arch\arm64\boot\dts\rockchip\rk3576-evb1.dtsi

&i2c3 {
    status = "okay";
    es8388: es8388@10 {
        status = "okay";
        #sound-dai-cells = <0>;
        compatible = "everest,es8388", "everest,es8323";
        reg = <0x10>;
        clocks = <&mclkout_sai1>;
        clock-names = "mclk";
        assigned-clocks = <&mclkout_sai1>;
        assigned-clock-rates = <12288000>;
        pinctrl-names = "default";
        pinctrl-0 = <&sai1m0_mclk>;
    };
};
修改为：
&i2c3 {
    status = "okay";
    pinctrl-names = "default";
    pinctrl-0 = <&i2c3m0_xfer>;

        es8388: es8388@11 {
                status = "okay";
                #sound-dai-cells = <0>;
                compatible = "everest,es8388";
                reg = <0x11>;
                clocks = <&mclkout_sai2>;
                clock-names = "mclk";
                assigned-clocks = <&mclkout_sai2>;
                assigned-clock-rates = <12288000>;
                pinctrl-names = "default";
                pinctrl-0 = <&sai2m0_mclk>;
        };
};

问DeepSeek：
我们被问到："RK3576的DTS：修改理由？" 然后给出了一个DTS片段的修改前后对比。需要解释修改的理由。分析修改内容：

修改前：

i2c3节点，status = "okay"

es8388 @10，compatible包含"everest,es8388","everest,es8323"，reg=0x10

时钟：mclkout_sai1，assigned-clock-rate 12288000

pinctrl: sai1m0_mclk

修改后：

i2c3节点增加了pinctrl-names和pinctrl-0用于i2c3m0_xfer（之前没有，可能之前I2C引脚配置在其他地方？但这里明确加了）

es8388地址从0x10改为0x11

compatible去掉了"everest,es8323"，只保留"everest,es8388"

时钟从mclkout_sai1改为mclkout_sai2，assigned-clocks对应改，pinctrl从sai1m0_mclk改为sai2m0_mclk

所以修改理由可能包括：

I2C设备地址变化：从0x10改为0x11，可能因为硬件设计改变或地址冲突。

音频编解码器型号确认：去掉es8323兼容，只保留es8388，可能因为实际使用的是ES8388而非ES8323。

时钟源改变：从SAI1的MCLK改为SAI2的MCLK，可能因为SAI1被其他功能占用或者需要不同的时钟路径。

I2C引脚配置：添加了i2c3m0_xfer的pinctrl，确保I2C3的引脚功能正确配置。

需要给出合理的解释，说明为什么做这些修改。

根据提供的 DTS 修改前后对比，修改理由主要涉及硬件设计变更、资源冲突解决以及设备型号确认。具体分析如下：

1. I2C 设备地址变更（reg = <0x10> → <0x11>）
原因：ES8388 音频编解码器的 I2C 地址可能因硬件原理图调整而改变（例如通过 ADDR 引脚电平配置），或者原地址 0x10 与同 I2C 总线上的其他设备冲突。

影响：确保主机能正确寻址到 ES8388。

2. 移除兼容型号 "everest,es8323"
原因：确认实际使用的芯片为 ES8388，而非 ES8323。两者虽然兼容，但寄存器或功能可能存在差异。去除冗余兼容字符串可避免驱动误匹配，提高可靠性。

影响：驱动将仅匹配 ES8388，不再回退到 ES8323 的初始化流程。

3. 时钟源从 mclkout_sai1 改为 mclkout_sai2
原因：硬件设计上 ES8388 的 MCLK 输入改由 SAI2 的 MCLK 输出提供（而非 SAI1）。可能原因包括：

SAI1 被其他外设（如另一音频接口、I2S 等）占用；

需要独立的时钟频率或相位控制；

PCB 布线调整，SAI2 更接近 ES8388。

相应修改：assigned-clocks 和 pinctrl 中 MCLK 引脚配置同步改为 sai2m0_mclk。

4. 为 I2C3 总线添加 pinctrl 配置（i2c3m0_xfer）
原因：原 DTS 中可能依赖 Bootloader 或其他默认配置，未显式指定 I2C3 的引脚功能。添加后明确将 I2C3 的 SCL/SDA 引脚复用为 I2C 功能（i2c3m0_xfer），避免引脚被误配置为 GPIO 或其他模式，确保通信正常。

影响：提高系统启动后 I2C 总线的稳定性。

总结
此次修改是为了匹配 硬件原理图变更（地址、时钟连接、I2C 引脚分配）及 软件驱动精确性（去除多余兼容 ID），确保 RK3576 平台上的 ES8388 音频编解码器能够正确工作。

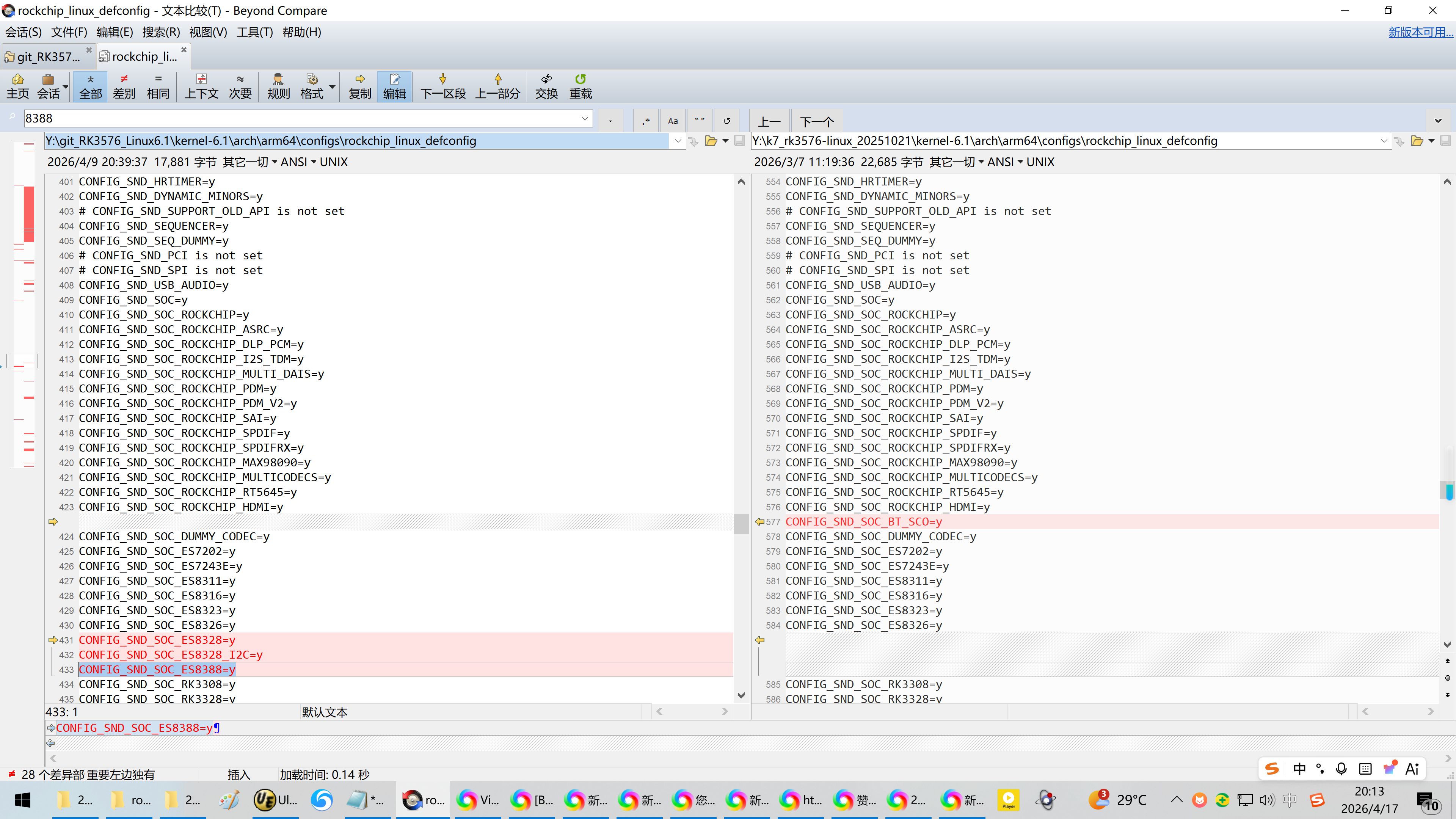

2、配置编译es8388：
Y:\git_RK3576_Linux6.1\kernel-6.1\arch\arm64\configs\rockchip_linux_defconfig
Y:\k7_rk3576-linux_20251021\kernel-6.1\arch\arm64\configs\rockchip_linux_defconfig

CONFIG_ROCKCHIP_MPP_AV1DEC=y
CONFIG_SOUND=y
CONFIG_SND=y
CONFIG_SND_HRTIMER=y
CONFIG_SND_DYNAMIC_MINORS=y
# CONFIG_SND_SUPPORT_OLD_API is not set
CONFIG_SND_SEQUENCER=y
CONFIG_SND_SEQ_DUMMY=y
# CONFIG_SND_PCI is not set
# CONFIG_SND_SPI is not set
CONFIG_SND_USB_AUDIO=y
CONFIG_SND_SOC=y
CONFIG_SND_SOC_ROCKCHIP=y
CONFIG_SND_SOC_ROCKCHIP_ASRC=y
CONFIG_SND_SOC_ROCKCHIP_DLP_PCM=y
CONFIG_SND_SOC_ROCKCHIP_I2S_TDM=y
CONFIG_SND_SOC_ROCKCHIP_MULTI_DAIS=y
CONFIG_SND_SOC_ROCKCHIP_PDM=y
CONFIG_SND_SOC_ROCKCHIP_PDM_V2=y
CONFIG_SND_SOC_ROCKCHIP_SAI=y
CONFIG_SND_SOC_ROCKCHIP_SPDIF=y
CONFIG_SND_SOC_ROCKCHIP_SPDIFRX=y
CONFIG_SND_SOC_ROCKCHIP_MAX98090=y
CONFIG_SND_SOC_ROCKCHIP_MULTICODECS=y
CONFIG_SND_SOC_ROCKCHIP_RT5645=y
CONFIG_SND_SOC_ROCKCHIP_HDMI=y
CONFIG_SND_SOC_DUMMY_CODEC=y
CONFIG_SND_SOC_ES7202=y
CONFIG_SND_SOC_ES7243E=y
CONFIG_SND_SOC_ES8311=y
CONFIG_SND_SOC_ES8316=y
CONFIG_SND_SOC_ES8323=y
CONFIG_SND_SOC_ES8326=y
CONFIG_SND_SOC_ES8328=y
CONFIG_SND_SOC_ES8328_I2C=y
CONFIG_SND_SOC_ES8388=y
CONFIG_SND_SOC_RK3308=y

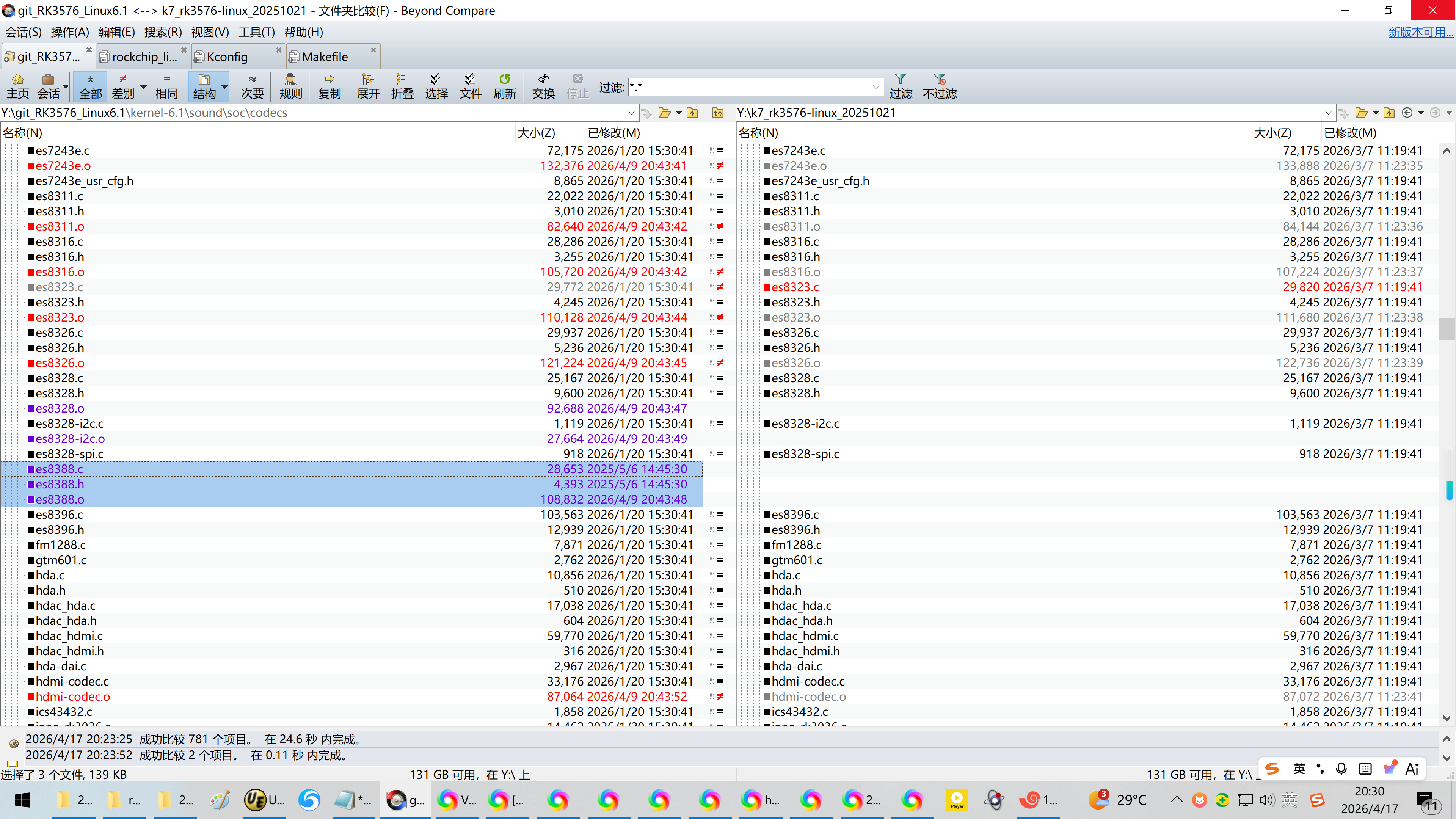

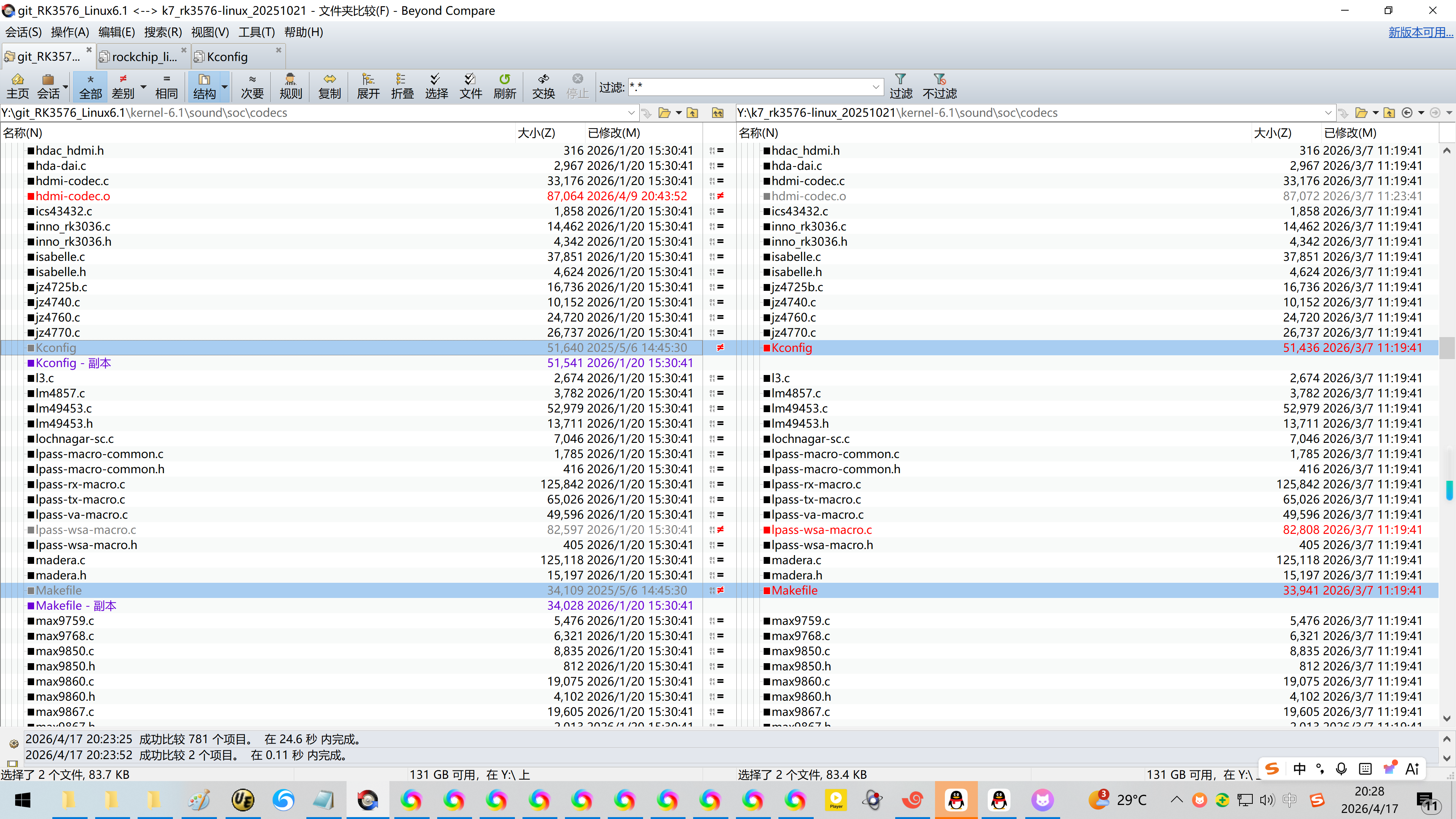

3、将万象奥科提供的内核kernel-pi-v1.0.tar.gz析取es8388.c、es8388.h
rootroot@rootroot-HP-245-14-inch-G10-Notebook-PC:~/git_RK3576_Linux6.1/kernel-6.1$
rootroot@rootroot-HP-245-14-inch-G10-Notebook-PC:~/git_RK3576_Linux6.1/kernel-6.1$

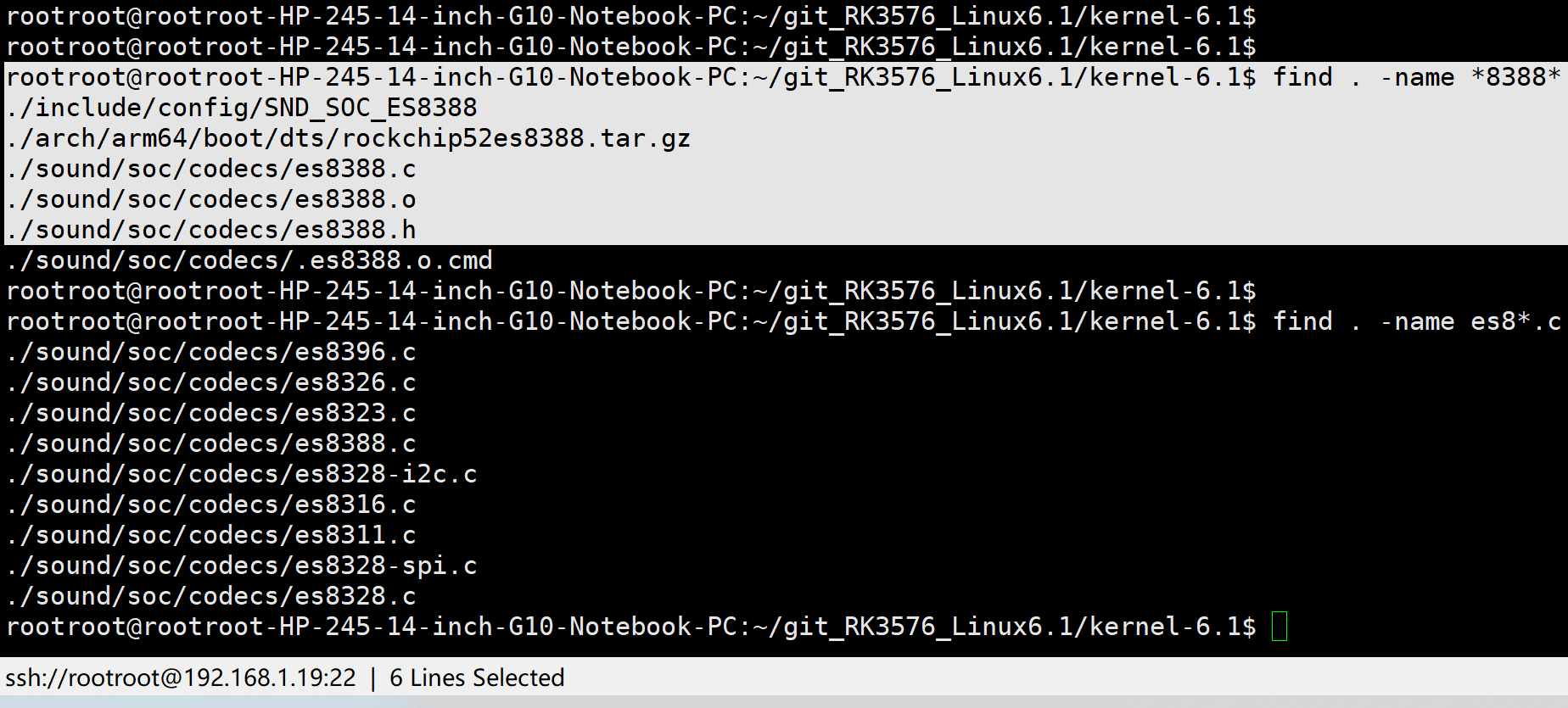

rootroot@rootroot-HP-245-14-inch-G10-Notebook-PC:~/git_RK3576_Linux6.1/kernel-6.1$ find . -name *8388*
./include/config/SND_SOC_ES8388
./arch/arm64/boot/dts/rockchip52es8388.tar.gz
./sound/soc/codecs/es8388.c
./sound/soc/codecs/es8388.o
./sound/soc/codecs/es8388.h
./sound/soc/codecs/.es8388.o.cmd
rootroot@rootroot-HP-245-14-inch-G10-Notebook-PC:~/git_RK3576_Linux6.1/kernel-6.1$

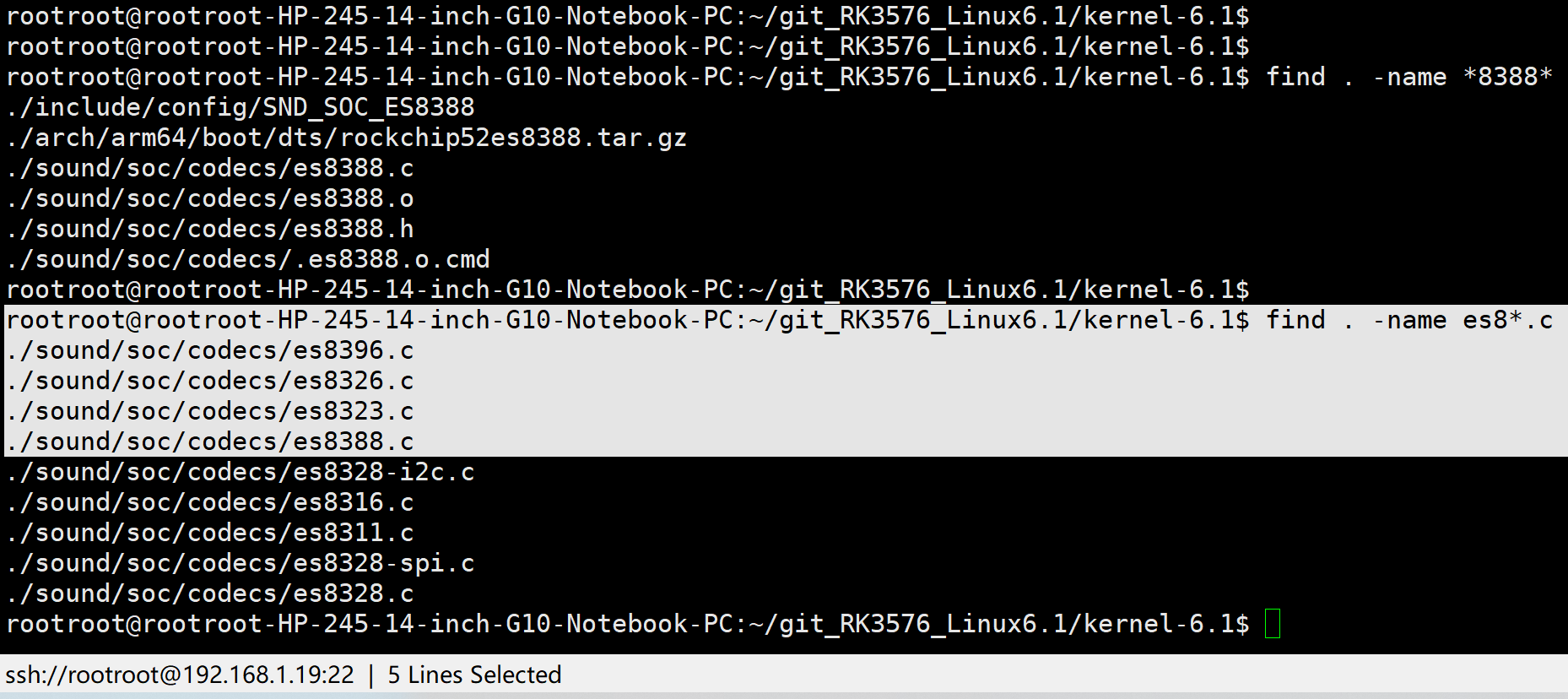

rootroot@rootroot-HP-245-14-inch-G10-Notebook-PC:~/git_RK3576_Linux6.1/kernel-6.1$ find . -name es8*.c
./sound/soc/codecs/es8396.c
./sound/soc/codecs/es8326.c
./sound/soc/codecs/es8323.c
./sound/soc/codecs/es8388.c
./sound/soc/codecs/es8328-i2c.c
./sound/soc/codecs/es8316.c
./sound/soc/codecs/es8311.c
./sound/soc/codecs/es8328-spi.c
./sound/soc/codecs/es8328.c
rootroot@rootroot-HP-245-14-inch-G10-Notebook-PC:~/git_RK3576_Linux6.1/kernel-6.1$

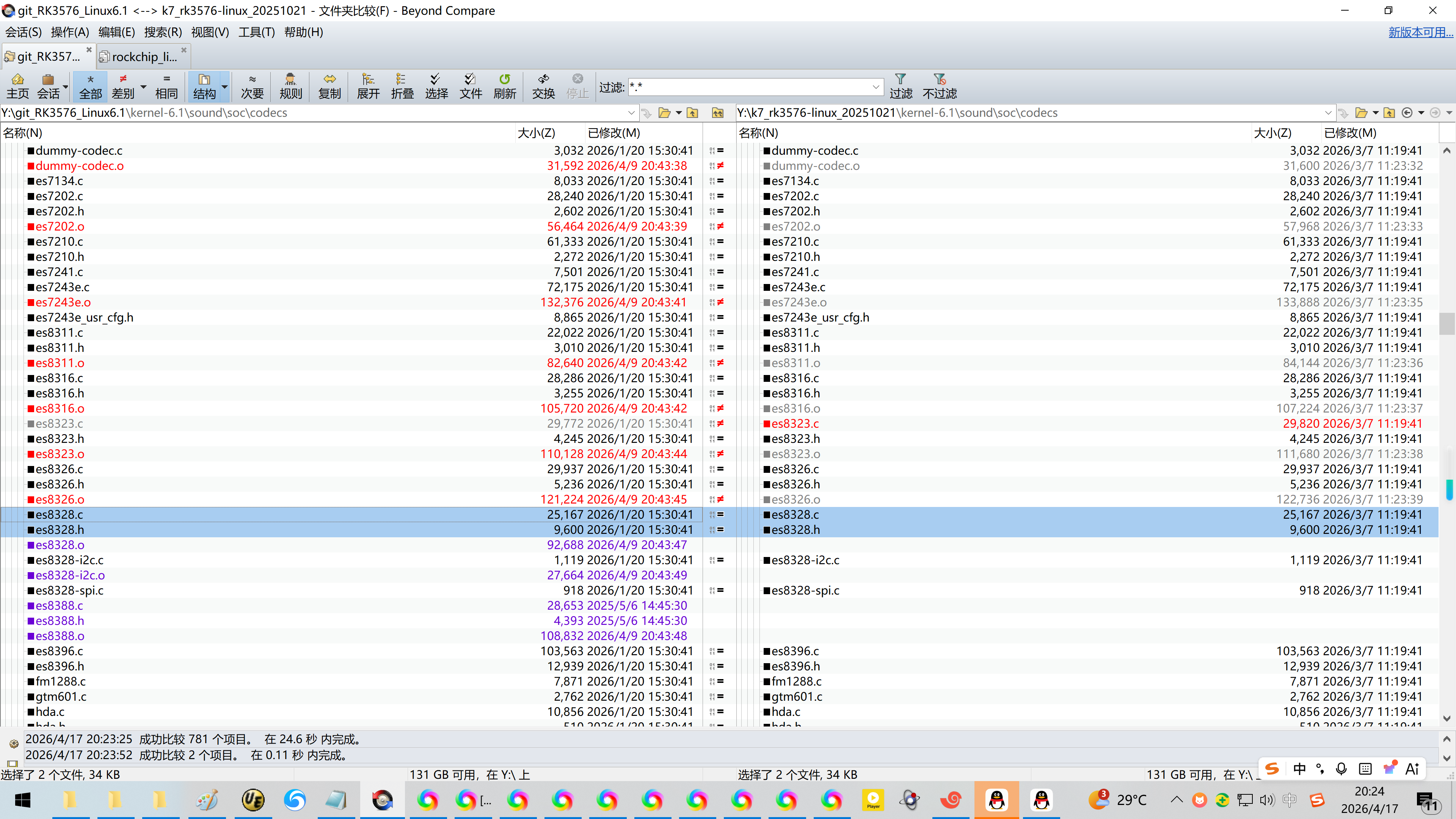

Y:\git_RK3576_Linux6.1\kernel-6.1\sound\soc\codecs\es8328.c
Y:\git_RK3576_Linux6.1\kernel-6.1\sound\soc\codecs\es8328.h

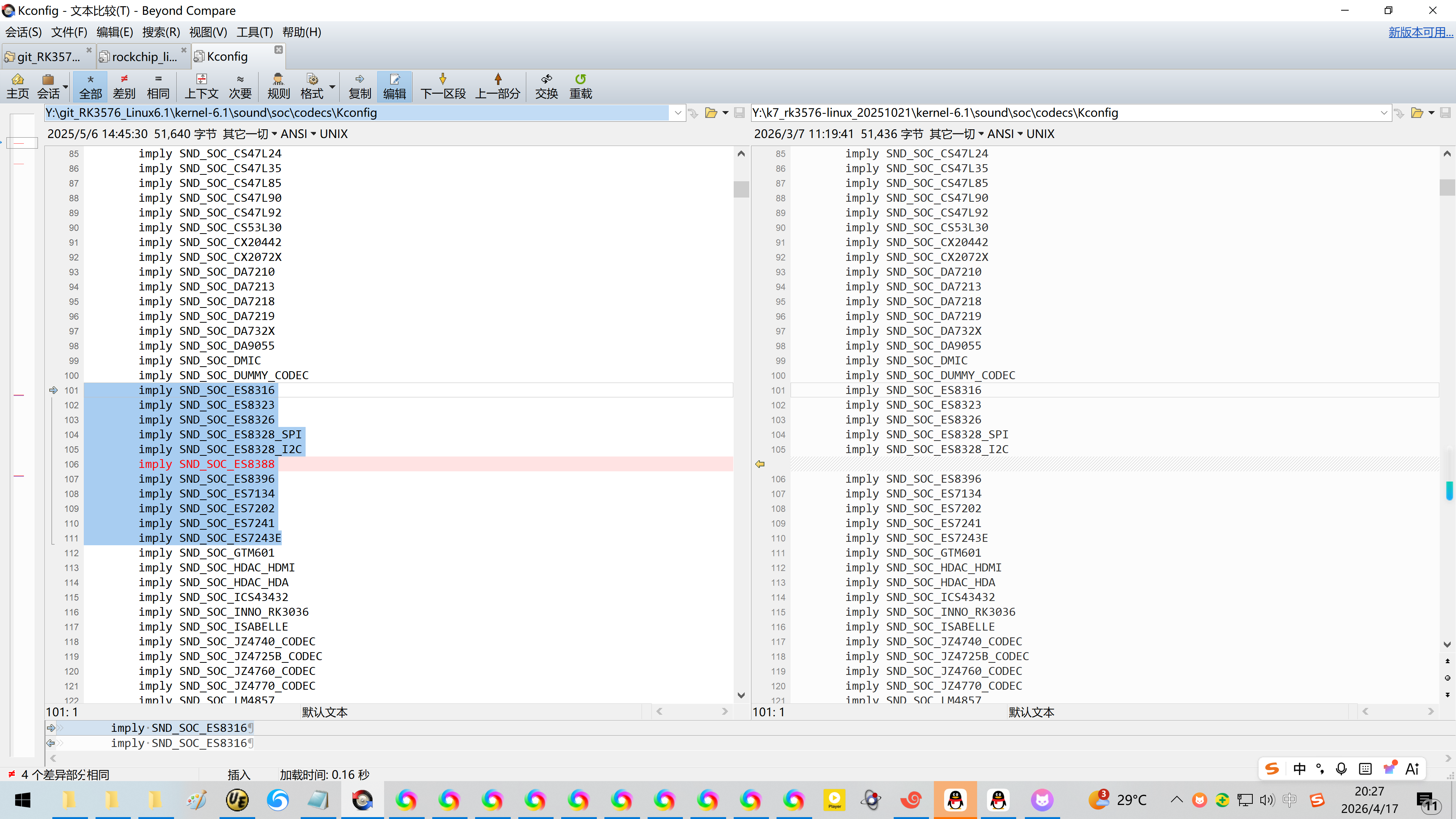

Y:\git_RK3576_Linux6.1\kernel-6.1\sound\soc\codecs\Kconfig

    imply SND_SOC_DUMMY_CODEC
    imply SND_SOC_ES8316
    imply SND_SOC_ES8323
    imply SND_SOC_ES8326
    imply SND_SOC_ES8328_SPI
    imply SND_SOC_ES8328_I2C
    imply SND_SOC_ES8388
    imply SND_SOC_ES8396
    imply SND_SOC_ES7134
    imply SND_SOC_ES7202
    imply SND_SOC_ES7241
    imply SND_SOC_ES7243E
    imply SND_SOC_GTM601

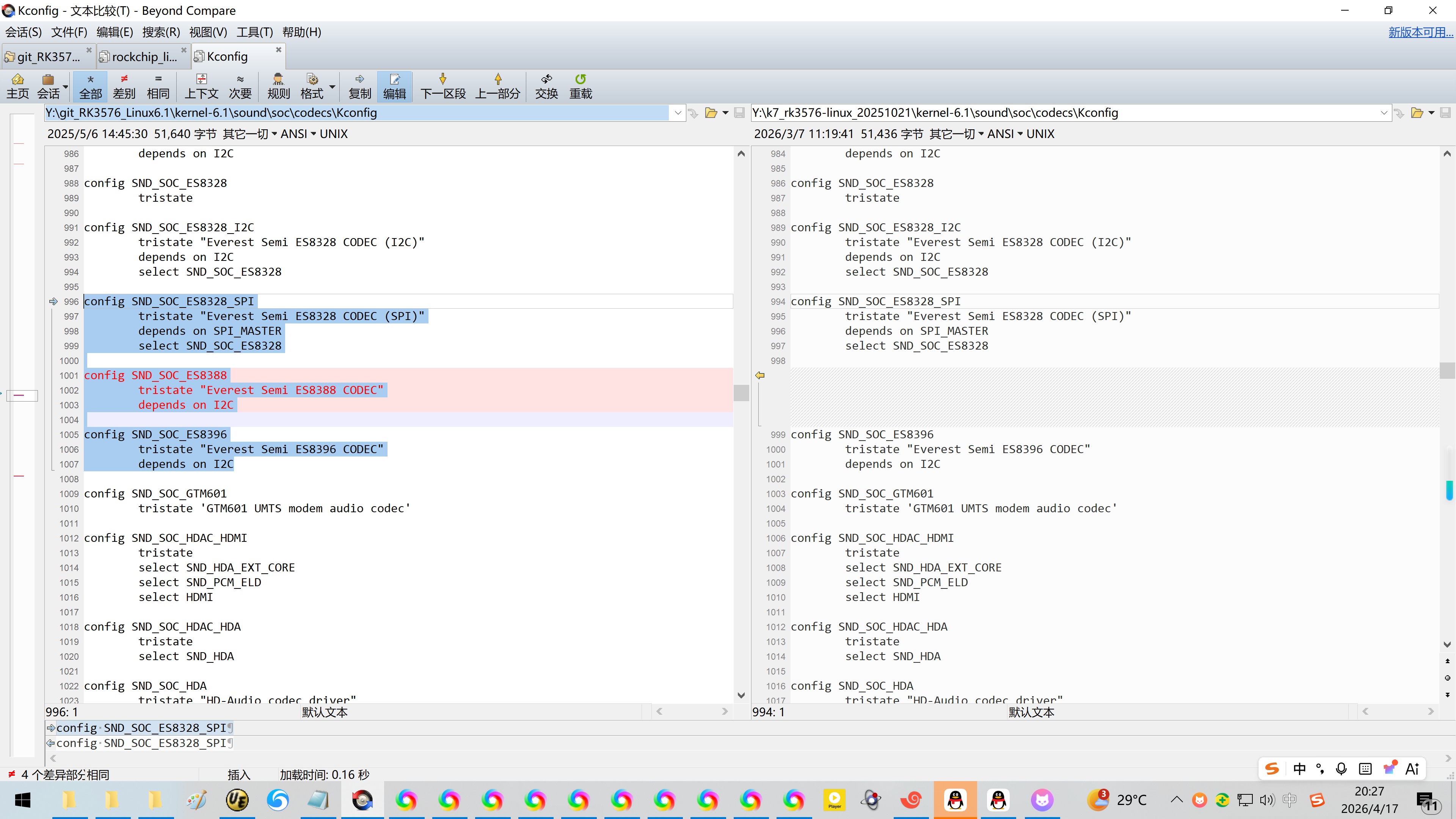

config SND_SOC_ES8328_SPI
    tristate "Everest Semi ES8328 CODEC (SPI)"
    depends on SPI_MASTER
    select SND_SOC_ES8328

config SND_SOC_ES8388
    tristate "Everest Semi ES8388 CODEC"
    depends on I2C

config SND_SOC_ES8396
    tristate "Everest Semi ES8396 CODEC"
    depends on I2C

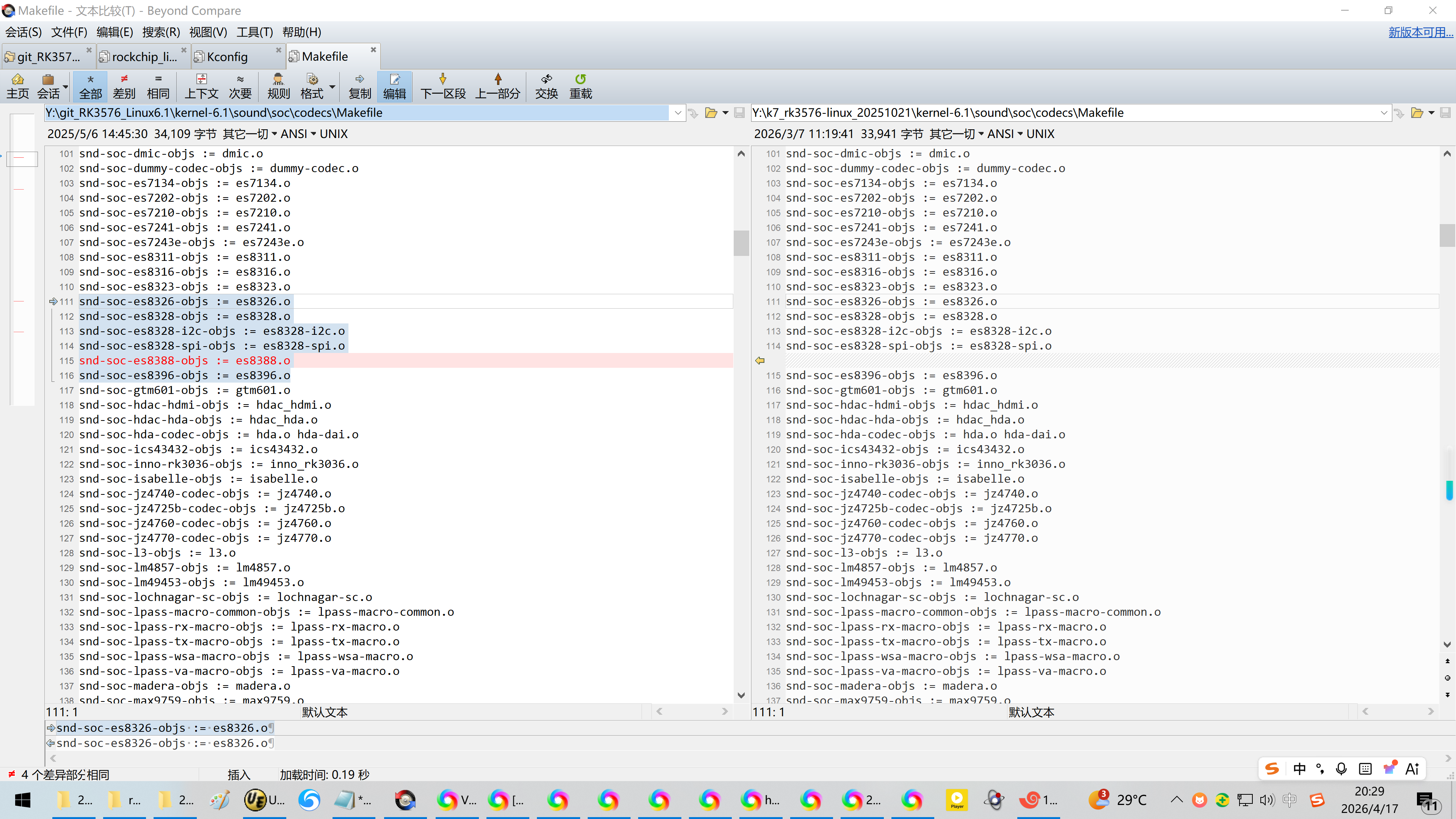

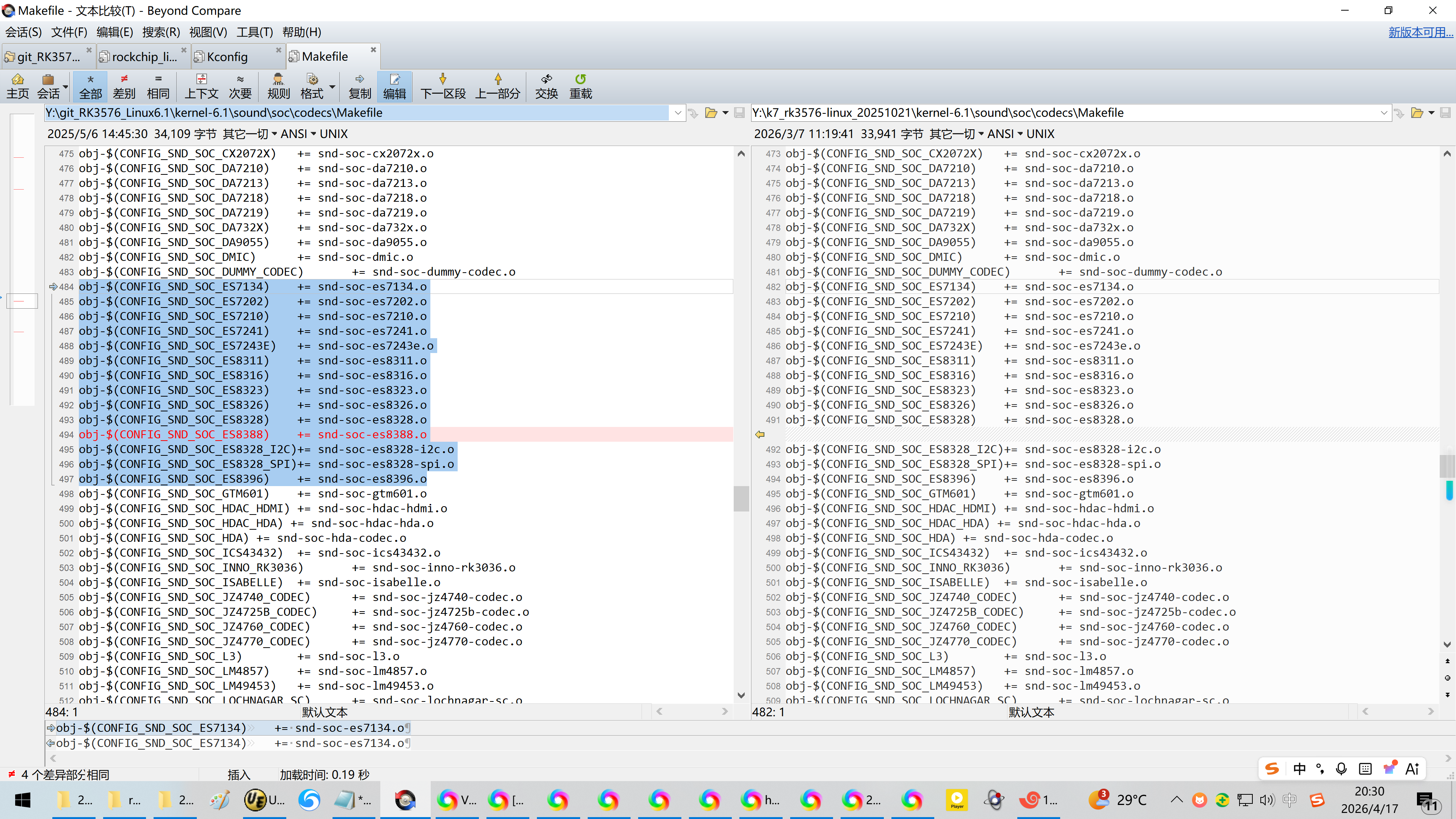

Y:\git_RK3576_Linux6.1\kernel-6.1\sound\soc\codecs\Makefile

snd-soc-es8326-objs := es8326.o
snd-soc-es8328-objs := es8328.o
snd-soc-es8328-i2c-objs := es8328-i2c.o
snd-soc-es8328-spi-objs := es8328-spi.o
snd-soc-es8388-objs := es8388.o
snd-soc-es8396-objs := es8396.o

obj-$(CONFIG_SND_SOC_ES7134)    += snd-soc-es7134.o
obj-$(CONFIG_SND_SOC_ES7202)    += snd-soc-es7202.o
obj-$(CONFIG_SND_SOC_ES7210)    += snd-soc-es7210.o
obj-$(CONFIG_SND_SOC_ES7241)    += snd-soc-es7241.o
obj-$(CONFIG_SND_SOC_ES7243E)    += snd-soc-es7243e.o
obj-$(CONFIG_SND_SOC_ES8311)    += snd-soc-es8311.o
obj-$(CONFIG_SND_SOC_ES8316)    += snd-soc-es8316.o
obj-$(CONFIG_SND_SOC_ES8323)    += snd-soc-es8323.o
obj-$(CONFIG_SND_SOC_ES8326)    += snd-soc-es8326.o
obj-$(CONFIG_SND_SOC_ES8328)    += snd-soc-es8328.o
obj-$(CONFIG_SND_SOC_ES8388)    += snd-soc-es8388.o
obj-$(CONFIG_SND_SOC_ES8328_I2C)+= snd-soc-es8328-i2c.o
obj-$(CONFIG_SND_SOC_ES8328_SPI)+= snd-soc-es8328-spi.o
obj-$(CONFIG_SND_SOC_ES8396)    += snd-soc-es8396.o

4、编译之后，你可以发现编译生成的es8388.o文件
Y:\git_RK3576_Linux6.1\kernel-6.1\sound\soc\codecs\es8388.o
