🔥 内容介绍

柔性作业车间调度问题（Flexible Job Shop Scheduling Problem, FJSP）作为传统作业车间调度问题的拓展与延伸，核心特征在于工序加工的机器可选性，广泛存在于汽车零部件制造、电子设备组装等现代化生产场景中，是影响生产效率、制造成本与交货周期的关键环节。由于FJSP需同时解决机器分配与工序排序两大子问题，且存在多目标冲突、约束条件复杂等特点，传统调度方法难以实现全局最优。非支配排序遗传算法II（NSGAII）凭借快速非支配排序、拥挤度计算及精英保留三大核心机制，能高效生成均匀的帕累托最优解集，为多目标FJSP提供了理想的求解路径。本文系统阐述FJSP的问题模型与约束条件，深入剖析NSGAII算法的核心原理及其与FJSP的适配性，构建基于NSGAII的FJSP求解框架，通过实验验证算法在多目标优化中的有效性，最后分析当前研究存在的挑战并展望未来研究方向，为柔性作业车间的智能化调度提供理论支撑与实践参考。

关键词

车间调度；柔性作业车间；非支配排序遗传算法II（NSGAII）；多目标优化；帕累托最优解集

一、引言

1.1 研究背景

随着智能制造技术的快速发展，现代制造业正朝着柔性化、智能化、多品种小批量的方向转型，传统刚性作业车间调度模式已难以适应动态多变的生产需求。柔性作业车间调度问题作为典型的NP-hard组合优化问题，打破了传统作业车间中“一道工序固定一台机器”的限制，允许同一道工序在多台不同性能、不同成本的机器上加工，例如发动机缸体的铣削工序可选择立式加工中心或卧式加工中心完成，这种柔性使得生产系统能更好地应对订单波动、设备故障等动态干扰，对提升生产效率、降低制造成本、缩短交货周期具有关键作用。

据工业数据统计，优化后的柔性作业车间调度方案可使设备利用率提升15%-25%，订单准时交付率提高20%以上，但FJSP的优化过程面临诸多挑战：需同时实现机器分配与工序排序的协同决策，且工业场景中的调度目标往往相互冲突，如缩短最大完工时间可能导致高能耗机器过度使用，增加生产成本；选择低成本机器又可能延长加工时间，影响交货期。传统调度方法在复杂多目标场景下存在明显短板，难以平衡求解效率与全局最优性，因此，探索高效、稳定的优化算法解决FJSP具有重要的工业应用价值与理论研究意义。

1.2 研究现状

目前，国内外学者针对FJSP的求解方法主要分为三大类：一是数学规划法，如整数规划、混合整数规划，虽能求得理论最优解，但面对10个以上工件、5台以上机器的规模时，计算复杂度呈指数级增长，求解时间超过实际生产允许范围；二是启发式算法，如贪心算法、禁忌搜索，多针对单目标优化，难以平衡多个冲突目标，易陷入局部最优解；三是进化算法，作为一类全局优化算法，凭借较强的搜索能力与鲁棒性，成为解决多目标FJSP的主流方法。

非支配排序遗传算法II（NSGAII）由Deb等人于2002年提出，是在NSGA基础上改进的经典多目标进化算法，相较于传统进化算法，其通过快速非支配排序、拥挤度计算与精英保留策略，有效解决了传统算法解集多样性不足、收敛速度慢、优质解易丢失等问题。近年来，NSGAII已被广泛应用于FJSP的求解中，学者们通过改进编码方式、优化遗传操作、融合其他算法等方式，进一步提升了算法的求解性能，但在大规模问题求解效率、动态事件响应速度等方面仍存在改进空间，相关研究仍在不断深化。

1.3 研究目的与内容

本文的研究目的的是针对多目标柔性作业车间调度问题，构建基于NSGAII的高效求解框架，解决传统方法难以平衡多目标冲突、求解效率低等问题，实现生产效率、生产成本、资源利用等多目标的协同优化。

具体研究内容包括：一是明确FJSP的问题描述、核心要素与约束条件，构建多目标优化数学模型；二是深入剖析NSGAII算法的核心原理与运行流程，设计适配FJSP的编码、解码及遗传操作策略；三是通过标准测试案例与仿真实验，验证所提算法在多目标优化中的有效性与优越性；四是分析当前研究存在的挑战，展望未来研究方向，为柔性作业车间调度的工程应用提供参考。

1.4 研究意义

本文的研究意义主要体现在两个方面：理论上，完善了NSGAII算法在柔性作业车间调度领域的应用体系，优化了算法与FJSP的适配机制，为多目标组合优化问题的求解提供了新的思路与方法；实践上，所构建的求解框架可直接应用于各类柔性生产场景，能够有效提升生产调度的智能化水平，缩短生产周期、降低生产成本、提高设备利用率，为企业实现精益生产提供技术支撑，具有重要的工业应用价值。

二、柔性作业车间调度问题（FJSP）模型构建

2.1 问题描述

柔性作业车间调度问题可描述为：有n个工件（Job），每个工件包含若干道工序（Operation），所有工件需在m台机器（Machine）上完成加工；同一工件的工序需按照预设的工艺路线依次执行，存在严格的先后约束；每道工序可在多台可选机器上加工，且在不同机器上的加工时间、加工成本存在差异；每台机器同一时间只能加工一道工序，且机器在加工过程中不发生故障、不中断；调度的目标是通过合理分配每道工序的加工机器（机器分配子问题）与确定每台机器上各工序的加工顺序（工序排序子问题），实现多个相互冲突的优化目标协同最优，同时满足所有约束条件。

根据资源选择限制条件和柔性程度，FJSP可分为完全柔性作业车间调度问题（T-FJSP）和部分柔性作业车间调度问题（P-FJSP）：完全柔性作业车间中，每道工序均可在所有机器上加工；部分柔性作业车间中，每道工序仅能在指定的部分机器上加工，后者更贴近实际工业生产场景。

2.2 核心要素与约束条件

2.2.1 核心要素

为明确FJSP的求解边界，定义以下核心要素：

• 工件集合：J = {1, 2, ..., n}，其中n为工件总数，工件i（i∈J）包含k_i道工序，记为O_i1, O_i2, ..., O_ik_i，工序O_ij表示工件i的第j道工序；

• 机器集合：M = {1, 2, ..., m}，其中m为机器总数，M_ij⊆M为工序O_ij的可选机器集合；

• 加工参数：p_ijk表示工序O_ij在机器k（k∈M_ij）上的加工时间，c_ijk表示工序O_ij在机器k上的加工成本，e_ijk表示工序O_ij在机器k上的能耗；

• 决策变量：x_ijk∈{0,1}，若工序O_ij选择机器k加工，则x_ijk=1，否则x_ijk=0；y_ijkl∈{0,1}，若工序O_ij在机器k上的加工顺序为第l位，则y_ijkl=1，否则y_ijkl=0；

• 状态变量：S_ijk表示工序O_ij在机器k上的开始加工时间，C_ijk表示工序O_ij在机器k上的完成加工时间，C_i表示工件i的最终完工时间，L_k表示机器k的总负荷。

2.2.2 约束条件

FJSP的优化过程需满足以下三类核心约束，确保调度方案的可行性：

• 工序先后约束：同一工件的工序需按预设工艺路线执行，即对于工件i的第j道工序O_ij和第j+1道工序O_i(j+1)，其完成时间需满足C_ijk ≤ S_i(j+1)k'（k∈M_ij，k'∈M_i(j+1)），确保工序顺序不颠倒；

• 机器能力约束：每台机器同一时间只能加工一道工序，即对于机器k上的任意两道不同工序O_ij和O_st，若O_ij先于O_st加工，则C_ijk ≤ S_stk；若O_st先于O_ij加工，则C_stk ≤ S_ijk；

• 加工时间约束：工序的完成时间等于开始时间与加工时间之和，即C_ijk = S_ijk + p_ijk；

• 决策变量约束：每道工序必须选择且仅选择一台可选机器加工，即∑(k∈M_ij) x_ijk = 1；每道工序在所选机器上有且仅有一个加工顺序，即∑l y_ijkl = 1。

2.3 多目标优化数学模型

工业场景中，FJSP的优化目标往往相互冲突，难以通过单一目标优化实现全局最优，本文选取工业生产中最具代表性的三个目标构建多目标优化模型，兼顾效率、成本与资源利用，具体如下：

2.3.1 目标函数

• 目标1：最小化最大完工时间（Makespan），即所有工件完成加工的最晚时间，反映生产系统的整体效率，是FJSP研究中应用最广泛的评价指标，表达式为：min f1 = max(C_i)（i∈J）；

• 目标2：最小化总加工成本，包括机器运行成本、人工成本等，表达式为：min f2 = ∑(i∈J) ∑(j=1 to k_i) ∑(k∈M_ij) x_ijk × c_ijk；

• 目标3：最小化总机器负荷，反映机器的使用强度，总机器负荷越小，机器利用率越均衡，有助于延长机器寿命，表达式为：min f3 = ∑(k∈M) L_k，其中L_k = ∑(i∈J) ∑(j=1 to k_i) x_ijk × p_ijk。

此外，根据实际生产需求，还可将最小化总能耗、最小化工件拖期时间等纳入优化目标，形成更贴合实际的多目标模型。其中，最大完工时间、总机器负荷等属于正规性能指标（完工时间的非减函数），而工件提前/拖期惩罚代价等属于非正规性能指标。

2.3.2 模型总结

综上，FJSP的多目标优化模型可概括为：在满足工序先后约束、机器能力约束等核心约束条件的前提下，通过优化机器分配与工序排序决策，实现最大完工时间、总加工成本、总机器负荷三大目标的协同最小化，本质上是一个多目标、多约束、NP-hard的组合优化问题，需采用高效的优化算法求解。

三、非支配排序遗传算法II（NSGAII）原理与适配性分析

3.1 NSGAII算法核心原理

NSGAII作为经典的多目标进化算法，核心优势在于通过三大关键机制，解决了传统多目标遗传算法解集多样性不足、收敛速度慢、优质解易丢失等问题，其核心原理与运行流程如下：

3.1.1 快速非支配排序

快速非支配排序是NSGAII的核心环节，基于解的支配关系将种群划分为不同的非支配层级（帕累托前沿），优先保留高层级解，确保算法向帕累托最优前沿收敛。支配关系定义为：若个体p在所有目标上的性能均不劣于个体q，且至少在一个目标上严格优于个体q，则称个体p支配个体q；不受任何其他个体支配的个体构成第一帕累托前沿（最优层级），移除第一前沿个体后，剩余个体中不受支配的个体构成第二帕累托前沿，依次类推，直到所有个体都被分层。

具体排序过程为：首先计算每个个体的支配集合（被该个体支配的所有个体）与被支配计数器（支配该个体的个体数量）；将被支配计数器为0的个体归入第一前沿；随后遍历第一前沿个体的支配集合，将集合中每个个体的被支配计数器减1，若某个体的被支配计数器变为0，则归入下一前沿，重复此过程直至所有个体完成分层。

3.1.2 拥挤度计算

拥挤度计算用于量化同一非支配前沿内个体在目标空间中的稀疏程度，目的是维持种群多样性，避免算法过早收敛到局部最优解。拥挤度越大，说明该个体周围的个体越稀疏，被选中参与下一代进化的概率越高，确保帕累托最优解集的均匀性。

计算方法为：对同一前沿内的个体，在每个目标维度上按目标值从小到大排序；对排序后的首尾个体，赋予无穷大的拥挤度（确保其不被淘汰）；对中间个体，计算其与相邻两个个体在各目标维度上的目标值差值之和，即为该个体的拥挤度。

3.1.3 精英保留策略

精英保留策略用于防止进化过程中优质解的丢失，提升算法的收敛效率。具体操作的是：将父代种群与子代种群合并，形成规模为2N（N为初始种群规模）的组合种群；对组合种群重新执行快速非支配排序与拥挤度计算；按照“前沿优先、同前沿按拥挤度降序”的原则，选取前N个个体构成新一代父代种群，确保优质解能够保留并参与下一代繁殖。

3.1.4 算法运行流程

NSGAII的完整运行流程可概括为以下六大步骤，迭代执行直至满足终止条件：

1. 初始化：设置种群规模N、最大迭代次数、交叉概率、变异概率等参数，随机生成初始父代种群P0；

2. 非支配排序：对父代种群P0进行快速非支配排序，划分不同非支配前沿，并计算每个个体的拥挤度；

3. 遗传操作：通过锦标赛选择（基于个体的非支配层级与拥挤度）、交叉、变异操作，生成子代种群Q0；

4. 种群合并：将父代种群P0与子代种群Q0合并，得到规模为2N的组合种群R0；

5. 精英选择：对组合种群R0进行快速非支配排序与拥挤度计算，选取前N个个体构成新一代父代种群P1；

6. 迭代判断：若达到最大迭代次数或算法收敛，则输出帕累托最优解集；否则，返回步骤2继续迭代。

3.2 NSGAII与FJSP的适配性分析

FJSP作为多目标、多约束、NP-hard的组合优化问题，与NSGAII算法的特性高度适配，具体体现在以下三个方面：

• 多目标适配性：NSGAII无需将多目标转化为单目标（避免了权重设置的主观性），可直接处理FJSP中相互冲突的多个优化目标，生成完整的帕累托最优解集，为决策者提供多种调度方案选择，解决了传统单目标算法难以平衡多目标冲突的问题；

• 复杂约束适配性：NSGAII通过编码设计可灵活融入FJSP的工序先后、机器能力等约束条件，通过遗传操作的设计避免生成不可行解，无需复杂的约束处理机制，适配FJSP的约束复杂性；

• 求解效率适配性：NSGAII的快速非支配排序与精英保留策略，大幅提升了算法的收敛速度与求解精度，相较于数学规划法，能够高效处理大规模FJSP（多工件、多机器场景）；相较于简单遗传算法，其解集多样性更优，不易陷入局部最优解，能够找到更优的调度方案。

相较于其他多目标算法（如MOPSO、SPEA2），NSGAII在计算复杂度、解集多样性、收敛速度上均表现更优，尤其适配FJSP这类高维度、多约束的复杂优化问题，是目前求解多目标FJSP的主流算法之一。

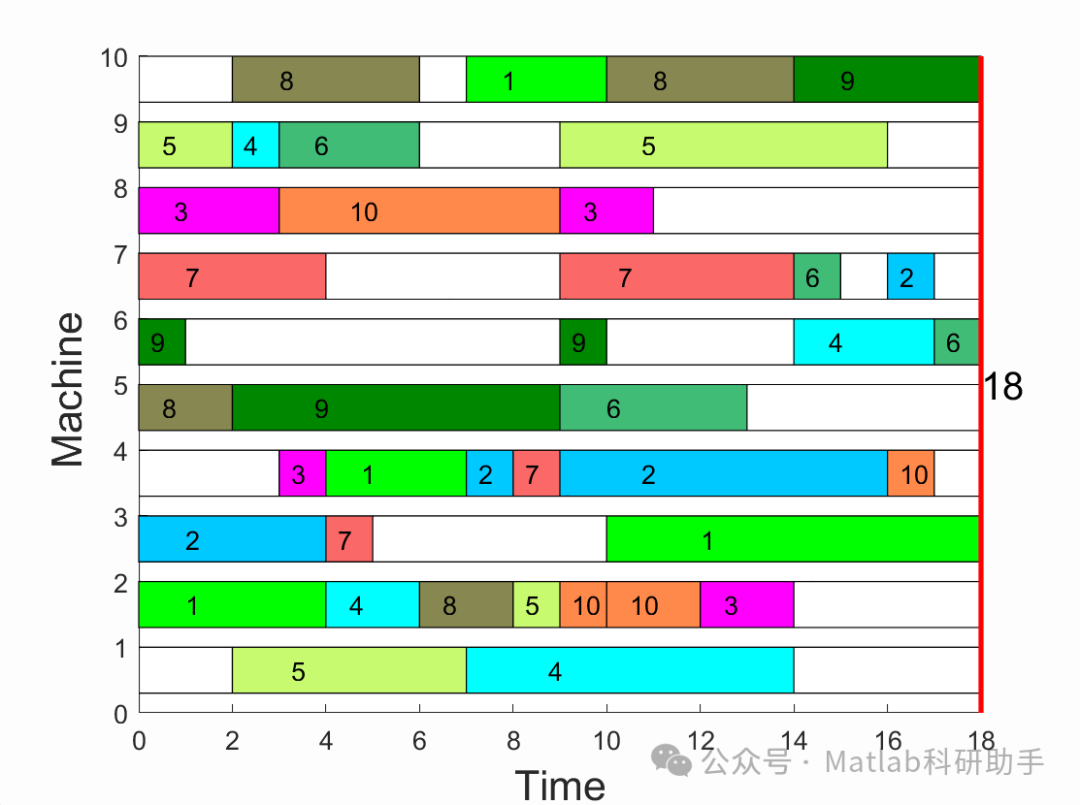

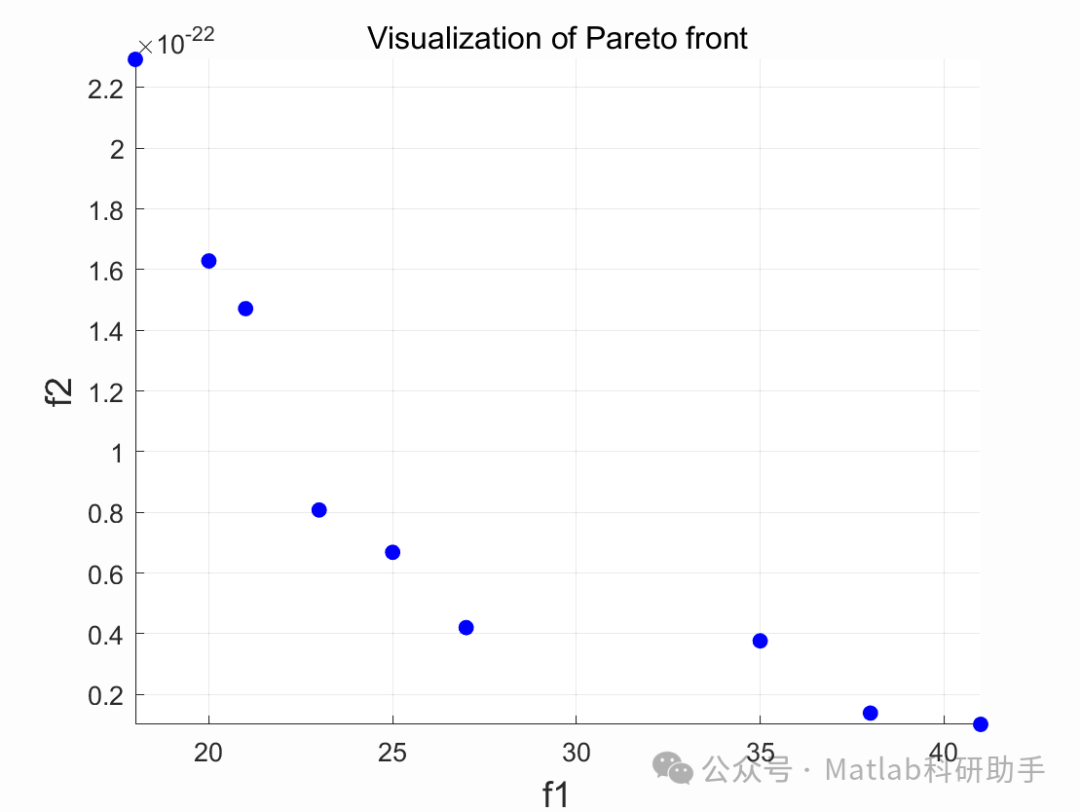

⛳️ 运行结果

🔗 参考文献

[1] 张超勇,董星,王晓娟,等.基于改进非支配排序遗传算法的多目标柔性作业车间调度[J].机械工程学报, 2010(11):156-164.DOI:10.3901/JME.2010.11.156.

[2] 李传鹏.基于改进遗传算法的柔性作业车间调度优化与仿真[D].济南大学[2026-04-13].DOI:CNKI:CDMD:2.1014.162172.
