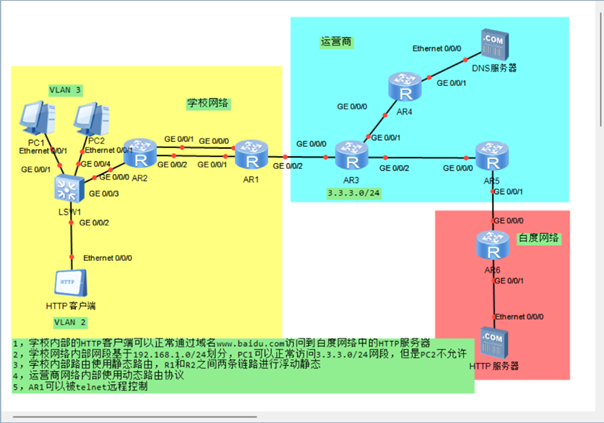

一、实验要求

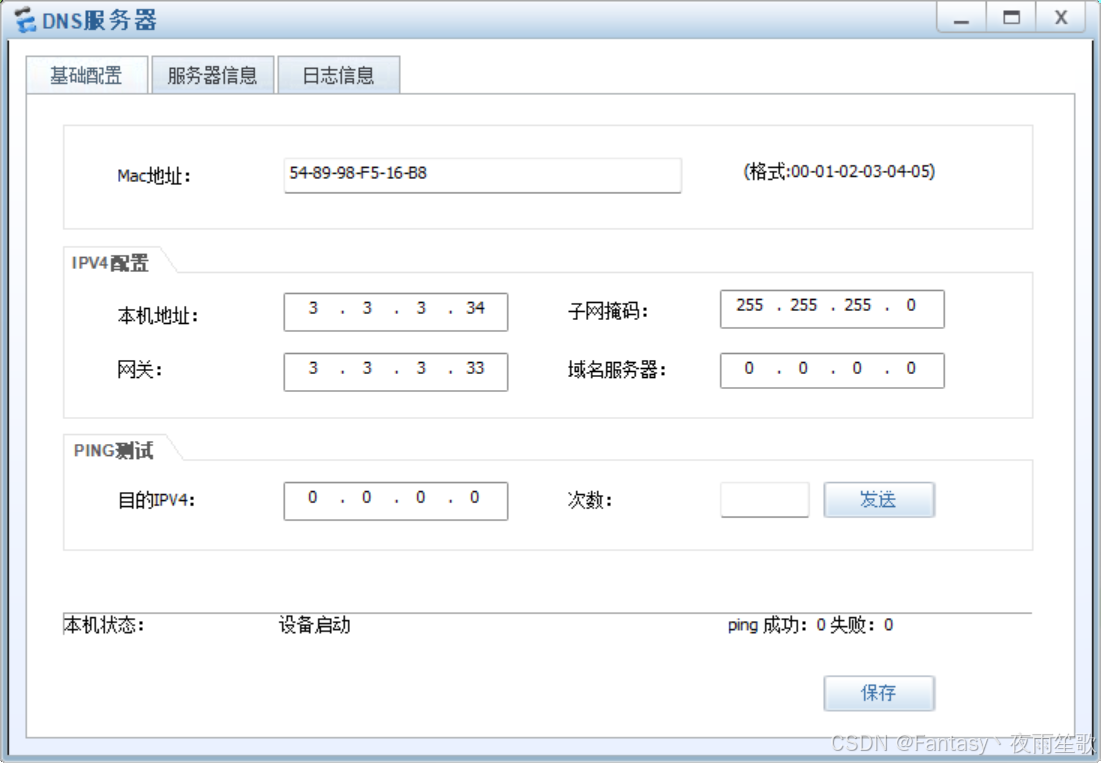

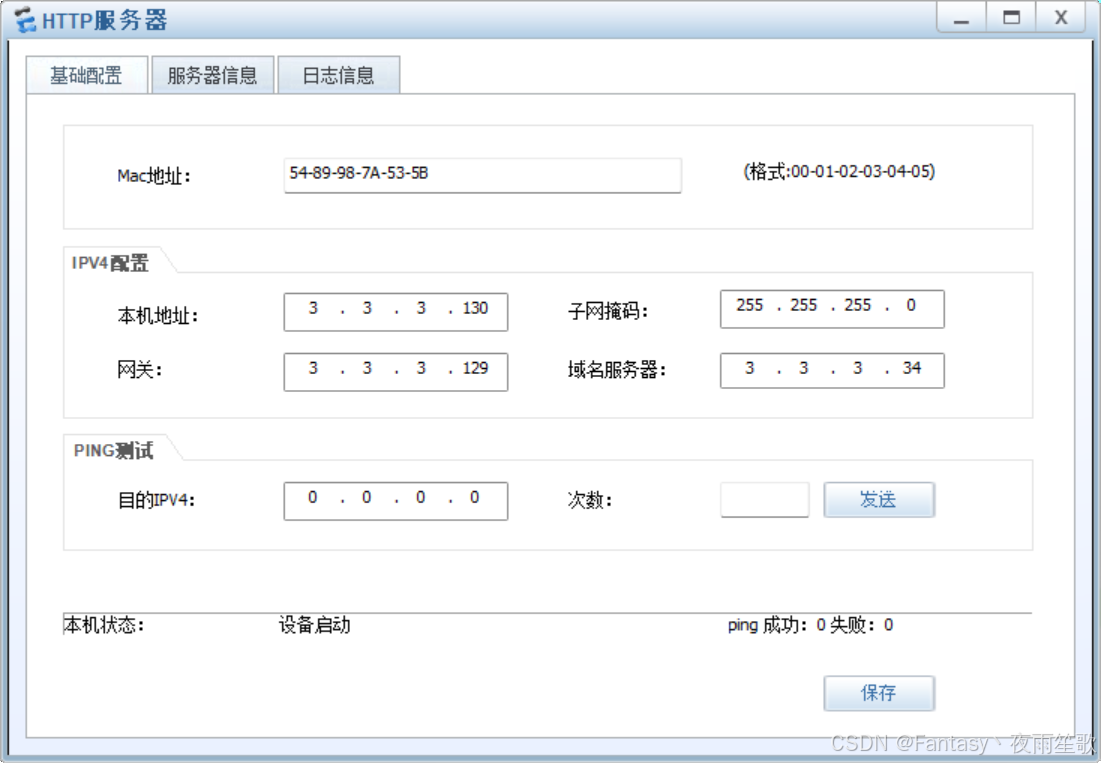

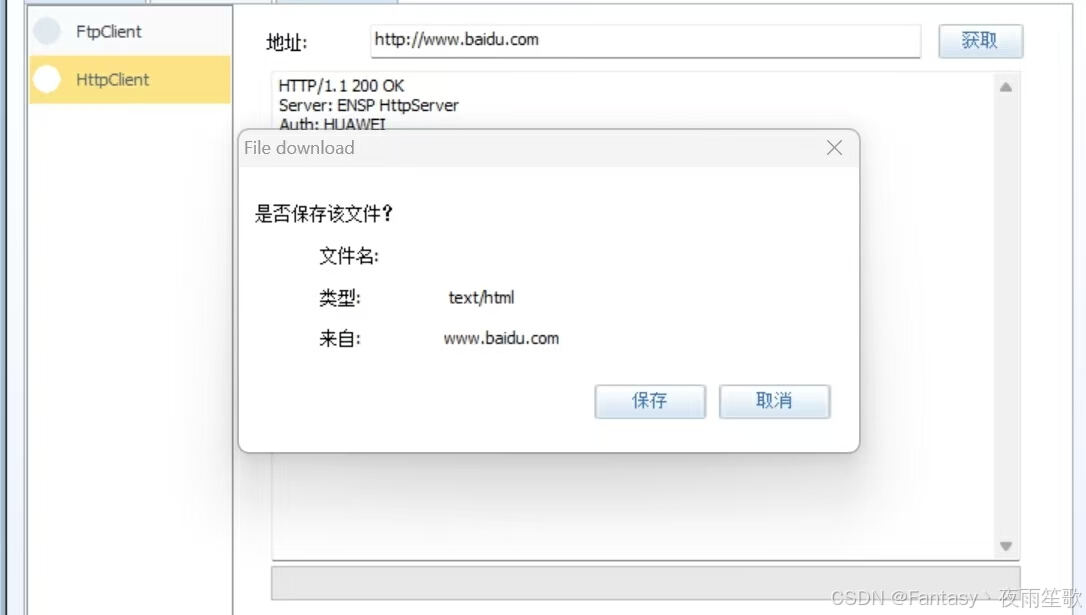

1.学校内部的HTTP客户端可以正常通过域名ww.baidu.com访问到白度网络中的HTTP服务器

2.学校网络内部网段基于192.168.1.0/24划分，PC1可以正常访问3.3.3.0/24网段，但是PC2不允许

3.学校内部路由使用静杰路由，R1和R2之间两条链路进行浮动静态

4，运营商网络内部使用动态路由协议

5，AR1可以被telnet 远程控制

二、实验步骤

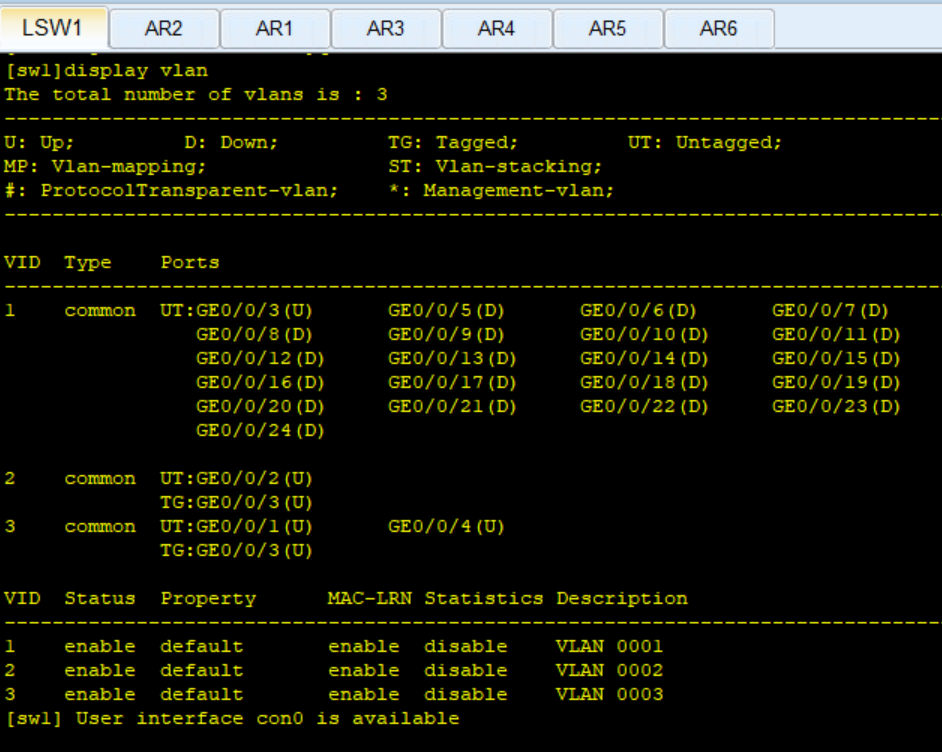

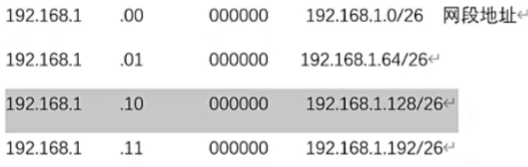

1.对学校网络进行基于192.168.1.0/24的子网划分

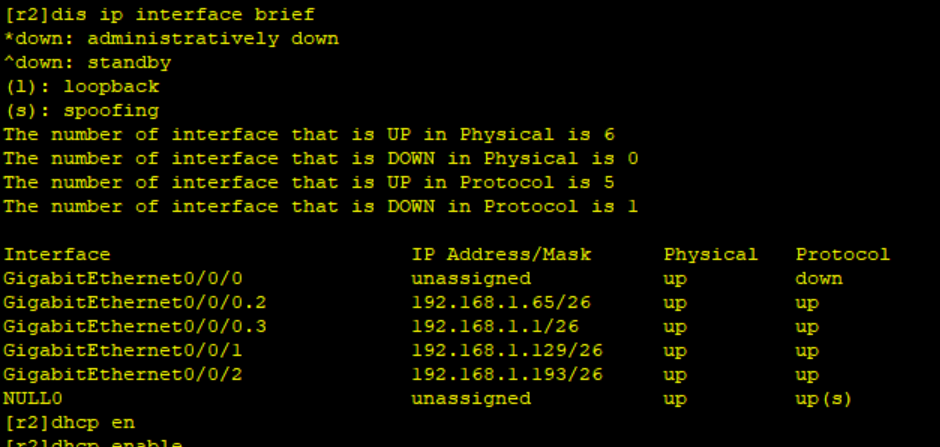

2.对lsw1，ar2，pc1，http和pc2进行配置IP地址

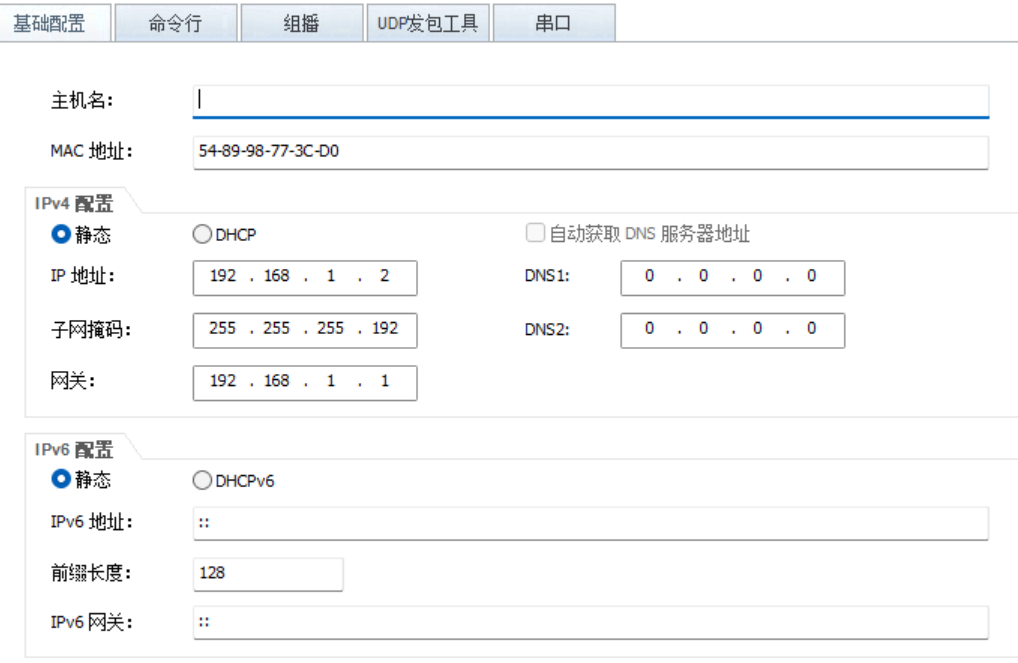

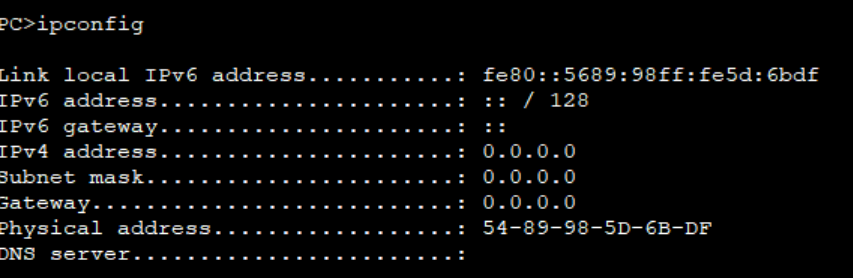

其中，pc1为手动配置，pc2为DHCP自动获取。

3.对pc1进行ping命令来进行学校网络是否联通

PC>ping 192.168.1.1

Ping 192.168.1.1: 32 data bytes, Press Ctrl_C to break
From 192.168.1.1: bytes=32 seq=1 ttl=255 time=78 ms
From 192.168.1.1: bytes=32 seq=2 ttl=255 time=32 ms
From 192.168.1.1: bytes=32 seq=3 ttl=255 time=31 ms
From 192.168.1.1: bytes=32 seq=4 ttl=255 time=47 ms
From 192.168.1.1: bytes=32 seq=5 ttl=255 time=31 ms

PC>ping 192.168.1.65

Ping 192.168.1.65: 32 data bytes, Press Ctrl_C to break
From 192.168.1.65: bytes=32 seq=1 ttl=255 time=32 ms
From 192.168.1.65: bytes=32 seq=2 ttl=255 time=46 ms
From 192.168.1.65: bytes=32 seq=3 ttl=255 time=32 ms

PC>ping 192.168.1.66

Ping 192.168.1.66: 32 data bytes, Press Ctrl_C to break
From 192.168.1.66: bytes=32 seq=1 ttl=254 time=62 ms
From 192.168.1.66: bytes=32 seq=2 ttl=254 time=63 ms
From 192.168.1.66: bytes=32 seq=3 ttl=254 time=47 ms
From 192.168.1.66: bytes=32 seq=4 ttl=254 time=47 ms

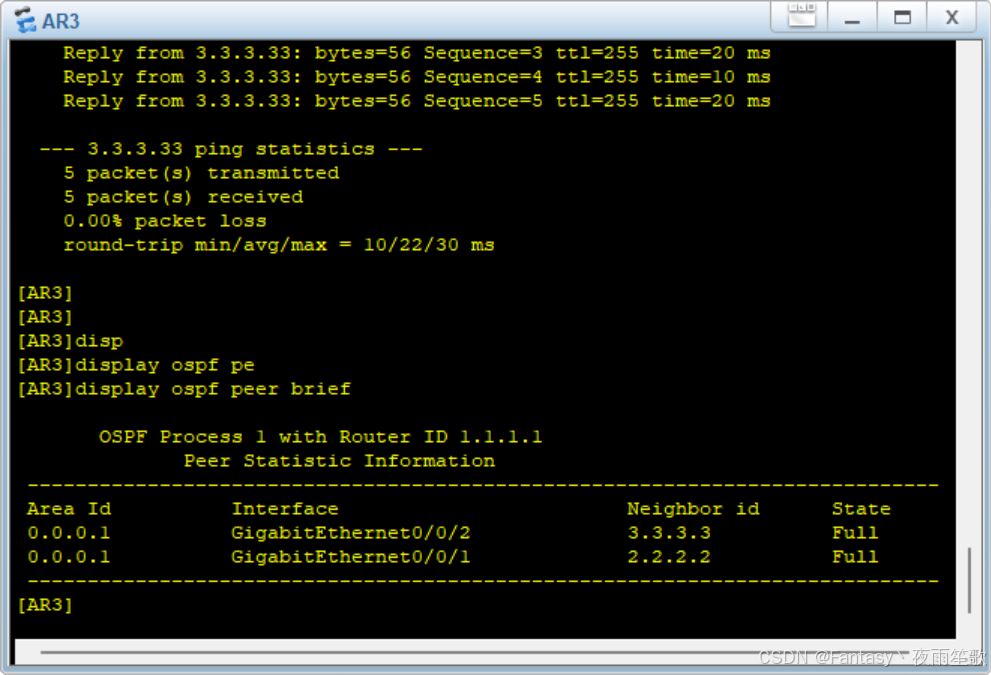

3.对运营商内部进行动态路由配置

AR3:
[AR3]ospf 1 router-id 1.1.1.1
[AR3-ospf-1]area 0.0.0.1
[AR3-ospf-1-area-0.0.0.1]network 3.3.3.64 0.0.0.255
[AR3-ospf-1-area-0.0.0.1]network 3.3.3.0 0.0.0.255

AR4:
[AR4]ospf 1 router-id 2.2.2.2
[AR4-ospf-1]area 0.0.0.1
[AR4-ospf-1-area-0.0.0.1]network 3.3.3.32 0.0.0.255
[AR4-ospf-1-area-0.0.0.1]network 3.3.3.0 0.0.0.255

AR5:
[AR5]ospf 1 router-id 3.3.3.3
[AR5-ospf-1]area 0.0.0.1
[AR5-ospf-1-area-0.0.0.1]network 3.3.3.64 0.0.0.255
[AR5-ospf-1-area-0.0.0.1]network 3.3.3.96 0.0.0.255
