题目：ITFuse: An interactive transformer for infrared and visible image fusion

会议：Pattern Recognition（PR）

论文：https://www.sciencedirect.com/science/article/pii/S0031320324005739?via%3Dihub

代码：https://github.com/tthinking/ITFuse

年份：2024

1.摘要和引言

近年来，一些基于Transformer的融合模型被提出用于全局特征提取。然而，这些方法要么是特征级融合模型，要么是图像级融合模型。这些基于Transformer的融合模型均未考虑信息交互，导致对互补信息的挖掘不足。

在本文中，我们提出一种新颖的用于红外与可见光图像融合（IVIF）的端到端无监督交互式Transformer，称为ITFuse。

它由**特征交互模块（FIMs）和特征重建模块（FRM）**组成，用于交替捕获和融合重要信息。

具体而言，为了充分捕获不同模态的同质信息，我们设计了**残差注意力块（RAB）用于特征表示。此外，为了融合各自源图像中存在的独特属性，我们利用交互式注意力（ITA）**来聚合互补特征，实现充分的特征交互与整合。

另外，我们设计了跨模态注意力（CMA）和Transformer块（TRB），用于合并和重建所提取的独特特征与共同特征，从而得到信息丰富的融合结果。

此外，我们还设计了像素损失和结构损失，以无监督方式训练ITFuse，从而实现性能的进一步提升。

主要贡献：

我们提出了一种用于 IVIF 的端到端交互式 Transformer（名为 ITFuse），其中设计了交互注意力（ITA）和残差注意力块（RAB），以选择性地提取个体特征并保留共同信息，从而实现充分的互补特征保留。
我们提出了跨模态注意力（CMA）和 Transformer 块（TRB），以充分整合所提取的特征并构建多模态长距离关系，从而获得良好的性能。
我们设计了像素损失和结构损失，以无监督方式训练 ITFuse，从而进一步提升性能。

2.方法

2.1 问题表述

考虑到 IVIF（红外-可见光融合）的基本目标，即提取互补信息以生成信息丰富的合成融合图像，我们的模型基于以交互方式保留来自各个模态的同质和异质特征，以实现充分的重要信息挖掘和交互。具体而言：

红外图像提供的信息表示为：

$\mathbb{F}_{ir}=\mathbb{F}_{ir}^{u}+\mathbb{F}_{c}$
其中 $\mathbb{F}_{ir}^{u}$ 表示红外图像的独特特征（反映物体的热辐射信息）， $\mathbb{F}_{c}$ 表示红外与可见光图像共享的共同特征（如形状、边缘）。
可见光图像包含的信息表示为：
$\mathbb{F}_{vi}=\mathbb{F}_{vi}^{u}+\mathbb{F}_{c}$
其中 $\mathbb{F}_{vi}^{u}$ 表示可见光图像的独特特征（如场景的纹理细节）。
红外与可见光图像融合得到的合成图像（同时具有清晰的物体和明确的场景）表示为：
$\mathbb{F}_{f}=\mathbb{F}_{ir}^{u}+\mathbb{F}_{vi}^{u}+\mathbb{F}_{c}$

因此，从不同模态中充分挖掘重要特征是关键。通过研究不同模态图像的内在特性，我们设计了交互式 Transformer 以解决这一挑战。

2.2 框架概述

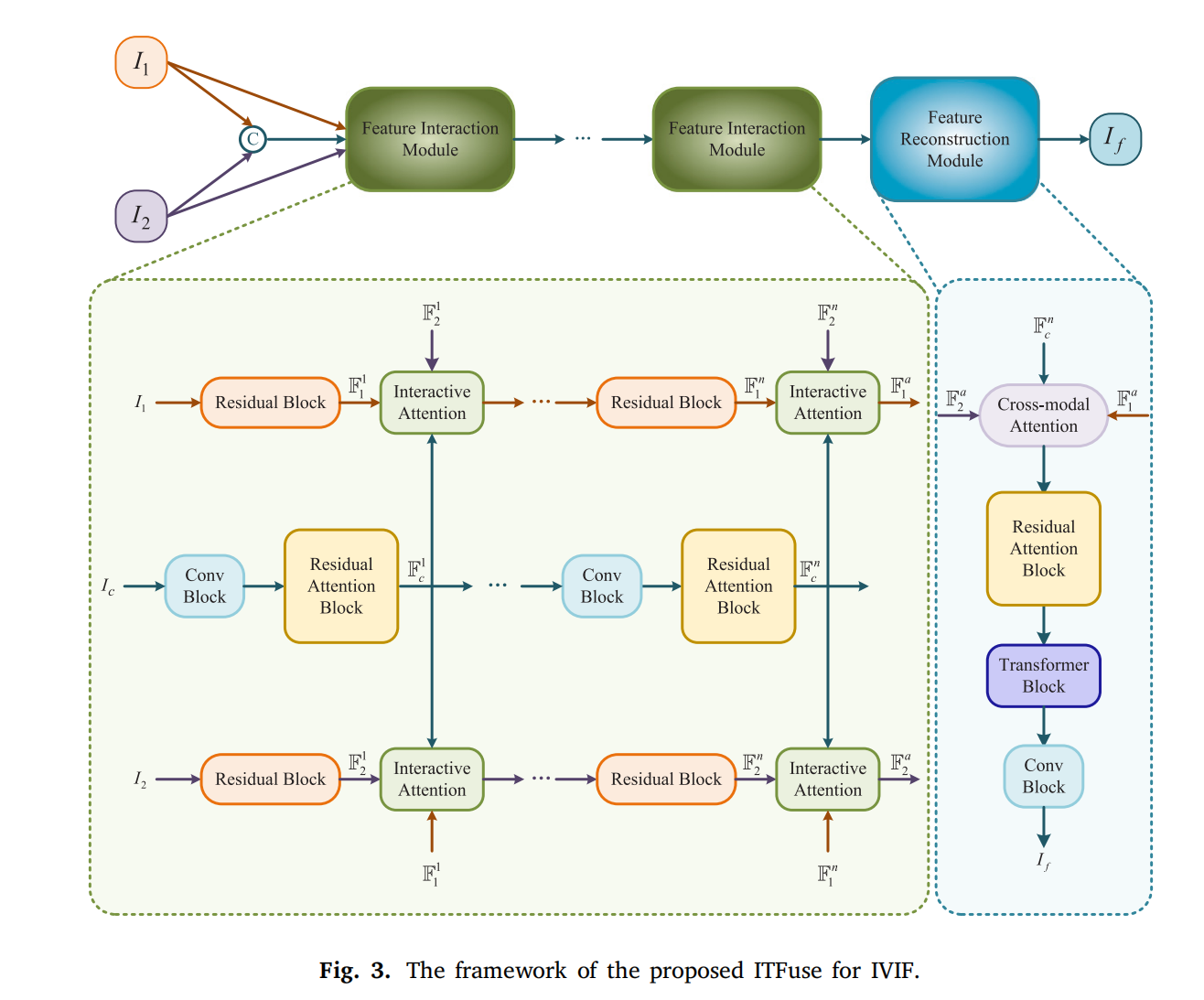

所提出的 ITFuse 框架如图 3 所示。输入图像 $I_{1}$ 和 $I_{2}$ 被送入 $N$ 个特征交互模块（FIMs）进行互补信息提取与整合，随后通过特征重建模块（FRM）生成融合结果 $I_{f}$ 。具体流程如下：
在这里插入图片描述

特征提取：为捕获不同模态的独特特征， $I_{1}$ 和 $I_{2}$ 分别输入 FIM。FIM 可准确保留各模态的独特特征。
特征交互：对 $I_{1}$ 和 $I_{2}$ 进行通道拼接后输入 FIM，以挖掘输入图像的共同属性。共同特征与独特特征并非单独提取，而是通过交互注意力（ITA）动态交互，从而挖掘更多上下文信息（而非直接构建二维特征图的自注意力）。

2.3 特征交互模块

IVIF 的核心目标是聚合多模态重要特征，因此特征提取对融合结果至关重要。针对多模态特性，我们提出由 $I_{1}$ 分支、 $I_{c}$ 分支（共同特征提取）和 $I_{2}$ 分支组成的特征交互模块，以交互方式挖掘共同特征与独特特征（而非单独或统一提取）。

2.3.1 共同特征提取分支（ $I_{c}$ 分支）

为充分挖掘输入图像的同质属性， $I_{1}$ 和 $I_{2}$ 经通道拼接后输入 $I_{c}$ 分支（由卷积块 CB 和残差注意力块 RAB 组成）：

卷积块（CB）

用于浅层特征提取，包含两个连续卷积层，公式为：

$\mathbb{F}_{cb}^{o}=\mathcal{R}\left(\mathcal{B}\left(C_{3}^{C \to C}\left(\mathcal{R}\left(\mathcal{B}\left(C_{3}^{2 \to C}\left(\mathbb{F}_{cb}^{i}\right)\right)\right)\right)\right)\right)$
其中 $\mathbb{F}_{cb}^{i}$ 和 $\mathbb{F}_{cb}^{o}$ 分别为 CB 的输入和输出特征； $C_{k}^{c_{1} \to c_{2}}(\cdot)$ 表示 $\times k$ 卷积（输入通道 $c_{1}$ ，输出通道 $c_{2}$ ）； $\mathcal{B}(\cdot)$ 为批归一化， $\mathcal{R}(\cdot)$ 为整流线性单元（ReLU）。

cat=torch.cat((ir , vi ), 1)  # 将原始红外与可见光图在通道维度拼接

conv1_1=self.conv2_16( cat)  # 将双通道输入映射到16通道融合特征
conv1_2 = self.conv16_16(conv1_1)  # 对融合特征进行卷积增强

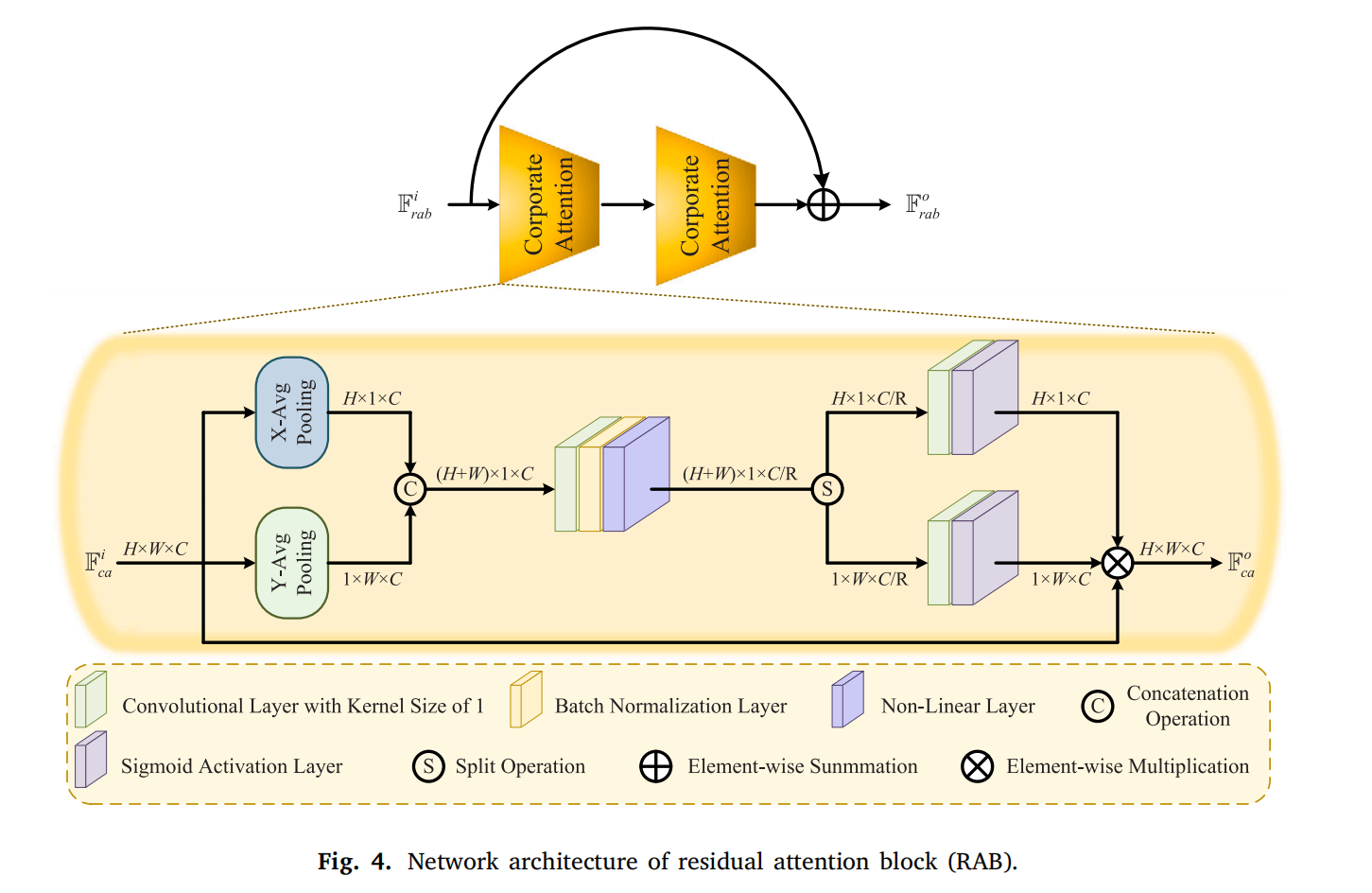

残差注意力块（RAB）

在这里插入图片描述

用于强调红外与可见光共享的重要特征，包含两个协同注意力（CA）残差排列，以非平凡方式提取特征。RAB 从水平和垂直方向构建注意力图：

对 CA 输入特征 $\mathbb{F}_{ca}^{i} \in \mathbb{R}^{H \times W \times C}$ 同时进行 X 方向（池化核 $(H, 1)$ ）和 Y 方向（池化核 $(1, W)$ ）平均池化；
拼接双向池化特征后输入卷积层，输出为：
$\mathbb{F}_{cl}^{o}=\mathcal{N}\left(\mathcal{B}\left(C_{1}^{C \to C / R}\left(\mathbb{F}_{cl}^{i}\right)\right)\right)$
其中 $\mathbb{F}_{cl}^{i} \in \mathbb{R}^{(H+W) \times 1 \times C}$ （输入）， $\mathbb{F}_{cl}^{o} \in \mathbb{R}^{(H+W) \times 1 \times C/R}$ （输出）， $R$ 为缩减比， $\mathcal{N}(\cdot)$ 为非线性层（计算为 $\mathbb{F}_{nl}^{o}=\mathbb{F}_{nl}^{i} \times S\left(\mathbb{F}_{nl}^{i}\right)$ ， $S(\cdot)$ 为 sigmoid 激活函数）。

随后， $\mathbb{F}_{nl}^{o}$ 分割为 $\mathbb{F}_{x} \in \mathbb{R}^{H \times 1 \times C/R}$ 和 $\mathbb{F}_{y} \in \mathbb{R}^{1 \times W \times C/R}$ ，分别输入卷积层得到 $\mathbb{F}_{x}^{o}=S\left(C_{1}^{C/R \to C}\left(\mathbb{F}_{x}\right)\right)$ 和 $\mathbb{F}_{y}^{o}=S\left(C_{1}^{C/R \to C}\left(\mathbb{F}_{y}\right)\right)$ （与 $\mathbb{F}_{ca}^{i}$ 通道数一致）。最终， $\mathbb{F}_{x}^{o}$ 、 $\mathbb{F}_{y}^{o}$ 与 $\mathbb{F}_{ca}^{i}$ 相乘得到 $\mathbb{F}_{ca}^{o}$ 。

coorAtt1_1=self.CoordAtt( conv1_2)  # 第一次坐标注意力，捕获方向敏感信息,x
coorAtt1_2 = self.CoordAtt( coorAtt1_1)  # 第二次坐标注意力，进一步强化空间响应,y

class CoordAtt(nn.Module):  # 坐标注意力模块
    def __init__(self, inp, oup, reduction=4):
        super(CoordAtt, self).__init__()
        self.pool_h = nn.AdaptiveAvgPool2d((None, 1))   # 竖着看：只保留每一列的平均
        self.pool_w = nn.AdaptiveAvgPool2d((1, None))   # 横着看：只保留每一行的平均

        mip =  inp // reduction  # 先把通道降一点，省算力

        self.conv1 = nn.Conv2d(inp, mip, kernel_size=1, stride=1, padding=0) # 卷积
        self.bn1 = nn.BatchNorm2d(mip) # 归一化
        self.act = h_swish()  # 一个激活函数

        self.conv_h = nn.Conv2d(mip, oup, kernel_size=1, stride=1, padding=0)
        self.conv_w = nn.Conv2d(mip, oup, kernel_size=1, stride=1, padding=0)

    def forward(self, x):
        identity = x          # 先拷一份原始输入，最后要乘回去
        b, c, h, w = x.size()

        # 竖直方向的全局平均：保留高度 h，宽度压成1
        x_h = self.pool_h(x)                  # [B, C, H, 1]

        # 水平方向的全局平均：保留宽度 w，高度压成1
        x_w = self.pool_w(x).permute(0,1,3,2) # [B, C, 1, W] → [B, C, W, 1]

        y = torch.cat([x_h, x_w], dim=2)      # 把“竖着看”和“横着看”的结果拼起来

        y = self.conv1(y)                     # 通道降维
        y = self.bn1(y)
        y = self.act(y)

        x_h, x_w = torch.split(y, [h, w], dim=2)
        x_w = x_w.permute(0, 1, 3, 2)

        a_h = self.conv_h(x_h).sigmoid()      # 得到“竖直方向”的注意力图
        a_w = self.conv_w(x_w).sigmoid()      # 得到“水平方向”的注意力图

        out = identity * a_w * a_h            # 原图 × 横向权重 × 纵向权重

        return out

2.3.2 独特特征提取分支（ $I_{1}$ 、 $I_{2}$ 分支）

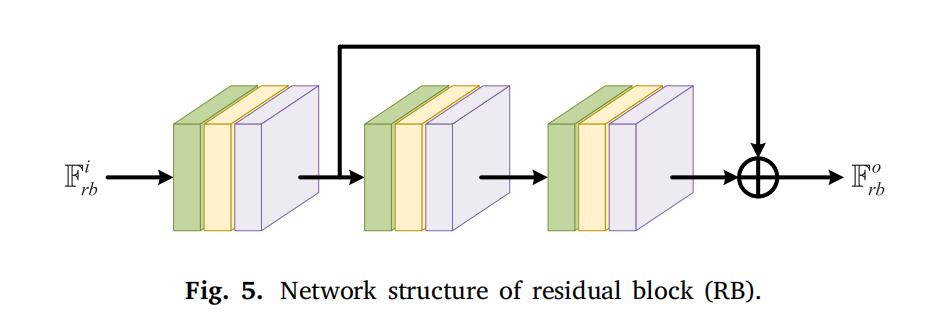

RB

为挖掘各模态独特特征， $I_{1}$ 和 $I_{2}$ 分别输入独立分支（含残差块 RB 和交互注意力 ITA）。RB 用于挖掘浅层内在属性，如图 5 所示，由三个带跳跃连接的卷积层组成（每个层含 3×3 卷积、BN 和 ReLU）。

在这里插入图片描述

把最开始那层 layerA1_1 和最后那层 layerA1_3 相加，形成一个残差结构： “输出 = 原始 + 深层卷积后的结果”，这样有利于保留原始信息，又加一点“加工”。

layerA1_1 = self.conv16(ir)  # 对红外输入提取初始16通道特征
layerA1_2 = self.conv16_16(layerA1_1)  # 红外分支第一次残差卷积
layerA1_3 = self.conv16_16(layerA1_2)  # 红外分支第二次残差卷积
resA1=layerA1_1+layerA1_3  # 形成红外分支的第一阶段残差输出

layerB1_1 = self.conv16(vi)  # 对可见光输入提取初始16通道特征
layerB1_2= self.conv16_16(layerB1_1)  # 可见分支第一次残差卷积
layerB1_3 = self.conv16_16(layerB1_2)  # 可见分支第二次残差卷积
resB1 = layerB1_1 + layerB1_3  # 形成可见分支的第一阶段残差输出

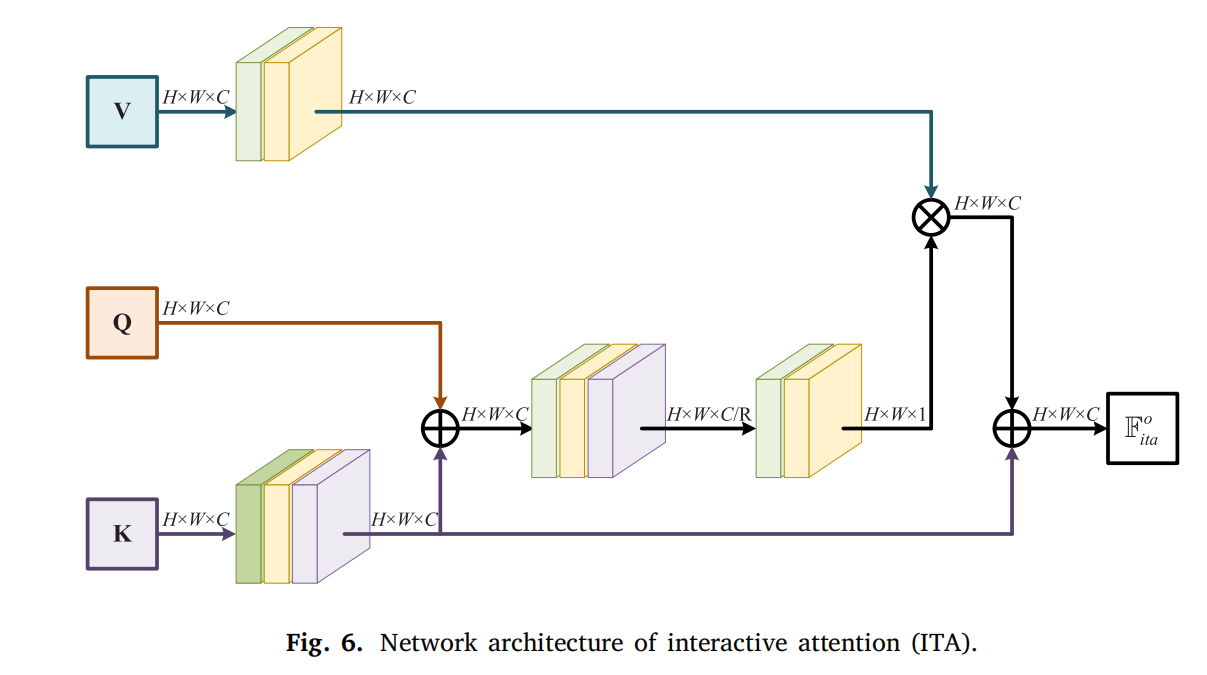

ITA

源图像的典型特征通过 ITA 动态交互（而非单独利用），设计为动态关注上下文信息（而非直接构建二维特征图的自注意力）。

在这里插入图片描述

对 $\mathbb{F}_{K}$ （对应 $I_{1}$ 分支的 $\mathbb{F}_{1}^{i}$ 和 $I_{2}$ 分支的 $\mathbb{F}_{2}^{i}$ ）采用 3×3 卷积编码为单模态静态上下文信息；
$\mathbb{F}_{V}$ （表示 $I_{c}$ 分支的 $\mathbb{F}_{c}^{i}$ ）通过 1×1 卷积编码为共同特征。

thbb{F}_{K}$ 与 $\mathbb{F}_{Co}$ （ $I_{1}$ 分支的 $\mathbb{F}_{2}^{i}$ 和 $I_{2}$ 分支的 $\mathbb{F}_{1}^{i}$ ）元素级求和，经两个 1×1 卷积构建动态注意力矩阵 $\mathbb{F}_{D}$ 。
$\mathbb{F}_{V}$ 与 $\mathbb{F}_{D}$ 相乘实现多模态综合表示，最终 ITA 输出 $\mathbb{F}_{ita}$ 通过 $\mathbb{F}_{K}$ 与相乘特征的加和整合静态与动态信息： $\mathbb{F}_{ita}^{o}=\left(\mathbb{F}_{D} × \mathbb{F}_{V}\right)+\mathbb{F}_{K}$

    def forward(self,  v, k, q):
        k = self.key_embed(k)   #  先对键 k 做卷积编码（增强结构信息）
        qk = q + k              #  将查询 q 和键 k 相加（融合两路模态信息）

        w = self.embed(qk)      #  用 embed 生成单通道权重图 w（注意力权重）

        v = self.conv1x1(v)     #  对值 v 做1x1卷积，调整通道

        mul = w * v             #  用权重图 w 逐点调制值特征 v
        out = mul + k           #  与键特征 k 做残差相加，得到输出

        return out              #  输出交互后的特征

这里对应关系是：

v1：两张图一起算出来的共享特征（公共 Value）
红外这条线：
- Q_A1 = resA1：红外自己的观点
- K_A1 = resB1：可见给红外看的“参考”
可见这条线：
- Q_B1 = resB1：可见自己的观点
- K_B1 = resA1：红外给可见看的“参考”

2.4 特征重建模块

为将潜在空间的特征重建为融合结果，设计特征重建模块（FRM）:包含跨模态注意力（CMA）、残差注意力块（RAB）、Transformer 块（TRB）和卷积块（CB）。

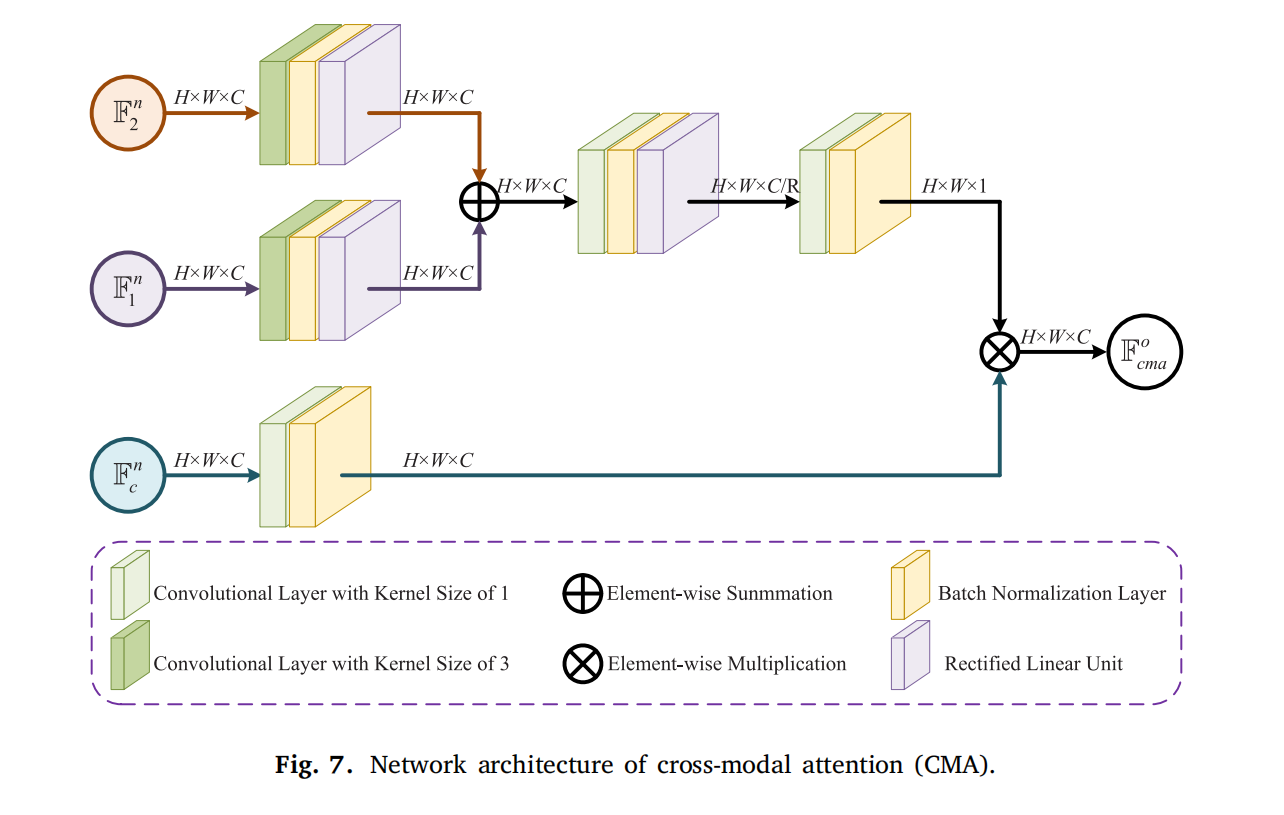

CMA

在这里插入图片描述

整合 $I_{1}$ 、 $I_{c}$ 、 $I_{2}$ 分支的挖掘特征（ $\mathbb{F}_{1}^{n}$ 、 $\mathbb{F}_{c}^{n}$ 、 $\mathbb{F}_{2}^{n}$ ）。 $\mathbb{F}_{1}^{n}$ 和 $\mathbb{F}_{2}^{n}$ 经 3×3 卷积编码为独特静态特征，相加后经两个卷积层生成独特动态属性； $\mathbb{F}_{c}^{n}$ 经 1×1 卷积保留共同特征。最终，独特动态特征与共同特征相乘得到整合特征 $\mathbb{F}_{cma}^{o}$ （保留重要特征，过滤冗余）。

class EqualAtt(nn.Module):  # 平衡红外与可见注意力贡献的模块
    def __init__(self, dim):
        super(EqualAtt, self).__init__()
        self.key_embed = Convlutioanl(dim, dim)  # 对两个分支的特征做卷积编码

        factor = 8  # 通道压缩比
        self.embed = nn.Sequential(
            nn.Conv2d(dim, dim // factor, 1, bias=False),  # 压缩通道
            nn.BatchNorm2d(dim // factor),                # 归一化
            nn.ReLU(inplace=True),                        # 激活
            nn.Conv2d(dim // factor, 1, kernel_size=1),   # 生成单通道权重图 w
            nn.BatchNorm2d(1)
        )

        self.conv1x1 = nn.Sequential(
            nn.Conv2d(dim, dim, kernel_size=1, stride=1, padding=0, bias=False),  # 调整值 v 的通道
            nn.BatchNorm2d(dim)
        )


    def forward(self, v, k, q):
        k = self.key_embed(k)           #  对“键”做卷积编码
        q = self.key_embed(q)           #  对“查询”做卷积编码
        qk = q + k                      #  把两个模态的特征加在一起

        w = self.embed(qk)              #  从 q+k 里算出单通道权重图 w
        v = self.conv1x1(v)             #  对公共特征 v 做 1×1 卷积调整通道

        mul = w * v                     #  用 w 对 v 做逐点加权

        return mul                      #  返回融合后的特征

RAB

对 CMA 整合的特征从水平和垂直方向重建表示。

coorAtt4_1 = self.CoordAtt(att)  # 对平衡后的特征施加坐标注意力
coorAtt4_2 = self.CoordAtt(coorAtt4_1)  # 再次加强坐标注意力
nlb4 =  att + coorAtt4_2  # 残差融合得到最终共享特征

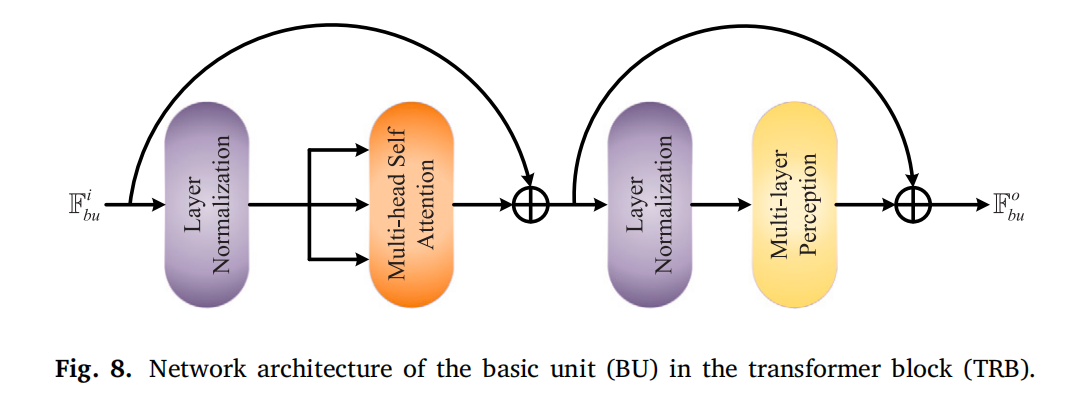

TRB

在这里插入图片描述

把经过 CMA + RAB 的特征丢进 TRB 里，让 Transformer 再整体“咀嚼”一遍。让 整幅图里远处的区域也能互相影响，把细节、结构和整体关系再梳理一遍。

MLP = 多层感知机 = 两个全连接层 + 一个激活函数。

为什么要用“窗口”来算注意力？普通 Transformer 的自注意力，是 整张图里所有位置互相看，太费算力了。先把图按窗口切成一块一块，每个窗口内部自己玩自注意力，下一层换一种切法（移位窗口），再让“原来不同窗口的点”有机会见面。

由 $L$ 个基本单元（BUs)组成，每个 BU 包含两个加法操作：
先做一次“窗口自注意力 + 残差”
再做一次“MLP 前馈网络 + 残差”

第一个操作： $\mathbb{F}_{A}=\mathcal{M}\left(\mathcal{Y}\left(\mathbb{F}_{bu}^{i}\right)\right)+\mathbb{F}_{bu}^{i}$ （ $\mathcal{M}(\cdot)$ 为多头自注意力， $\mathcal{Y}(\cdot)$ 为层归一化）；
第二个操作： $\mathbb{F}_{bu}^{o}=\mathcal{P}\left(\mathcal{Y}\left(\mathbb{F}_{A}\right)\right)+\mathbb{F}_{A}$ （ $\mathcal{P}(\cdot)$ 为多层感知机）。

TRB 通过上述操作构建长距离依赖关系。

class SwinTransformerBlock(nn.Module):  # Swin Transformer基本模块

    def __init__(self, dim, input_resolution, num_heads, window_size=1, shift_size=0,
                 mlp_ratio=4., qkv_bias=True, qk_scale=None, drop=0., attn_drop=0., drop_path=0.,
                 act_layer=nn.GELU, norm_layer=nn.LayerNorm):
        super().__init__()
        self.dim = dim  # 特征通道数
        self.input_resolution = input_resolution  # 输入特征的空间尺寸(H, W)
        self.num_heads = num_heads  # 多头数量
        self.window_size = window_size  # 注意力窗口尺寸
        self.shift_size = shift_size  # Shift大小，实现交错窗口
        self.mlp_ratio = mlp_ratio  # MLP隐藏层倍率

        if min(self.input_resolution) <= self.window_size:  # 若输入尺寸小于窗口则取消移位
            self.shift_size = 0
            self.window_size = min(self.input_resolution)

        assert 0 <= self.shift_size < self.window_size, "shift_size must in 0-window_size"  # 保证参数合法

        self.norm1 = norm_layer(dim)  # 第一层LayerNorm
        self.attn = WindowAttention(
            dim, window_size=to_2tuple(self.window_size), num_heads=num_heads,
            qkv_bias=qkv_bias, qk_scale=qk_scale, attn_drop=attn_drop, proj_drop=drop)  # 窗口注意力

        self.drop_path = DropPath(drop_path) if drop_path > 0. else nn.Identity()  # 随机深度
        self.norm2 = norm_layer(dim)  # 第二层LayerNorm
        mlp_hidden_dim = int(dim * mlp_ratio)  # 计算MLP隐藏维度
        self.mlp = Mlp(in_features=dim, hidden_features=mlp_hidden_dim,
                       act_layer=act_layer, drop=drop)  # 前馈网络


		#移位窗口：为了让不同块的信息能逐层互相传递；
		#遮罩(mask)：防止那些原本“不相邻的远处点”，因为移位“假装在同一窗口里”，结果乱互相关注。


        if self.shift_size > 0:
            attn_mask = self.calculate_mask(self.input_resolution)  # 预计算移位窗口遮罩
        else:
            attn_mask = None  # 普通窗口无需遮罩

        self.register_buffer("attn_mask", attn_mask)  # 保存遮罩以便前向使用

    def calculate_mask(self, x_size):  # 构造移位窗口的注意力遮罩
        H, W = x_size  # 输入尺寸
        img_mask = torch.zeros((1, H, W, 1))  # 初始化遮罩图

        h_slices = (slice(0, -self.window_size),
                    slice(-self.window_size, -self.shift_size),
                    slice(-self.shift_size, None))  # 垂直方向切片
        w_slices = (slice(0, -self.window_size),
                    slice(-self.window_size, -self.shift_size),
                    slice(-self.shift_size, None))  # 水平方向切片
        cnt = 0
        for h in h_slices:
            for w in w_slices:
                img_mask[:, h, w, :] = cnt  # 对每个区域赋予不同标识
                cnt += 1

        mask_windows = window_partition(img_mask, self.window_size)  # 划分窗口
        mask_windows = mask_windows.view(-1, self.window_size * self.window_size)  # 展平窗口
        attn_mask = mask_windows.unsqueeze(1) - mask_windows.unsqueeze(2)  # 计算区域差异
        attn_mask = attn_mask.masked_fill(attn_mask != 0, float(-100.0)) \
                               .masked_fill(attn_mask == 0, float(0.0))  # 不同块之间给极小值

        return attn_mask  # 返回注意力遮罩

    def forward(self, x, x_size):  # Swin模块前向
        B, C, H, W = x.shape  # 当前特征的批次与空间尺寸

        x = x.view(B, H, W, C)  # 调整为(B,H,W,C)便于窗口划分
        shortcut = x  # 保存残差分支
        shape = x.view(H * W * B, C)  # 展平成序列
        x = self.norm1(shape)  # 首先做LayerNorm
        x = x.view(B, H, W, C)  # 再恢复回空间布局

        # 1. 处理“移位窗口”
        if self.shift_size > 0:
            shifted_x = torch.roll(
                x, shifts=(-self.shift_size, -self.shift_size), dims=(1, 2))  # 平移窗口实现交错
        else:
            shifted_x = x  # 不移位直接使用

        # 2. 划分窗口，做窗口注意力
        x_windows = window_partition(shifted_x, self.window_size)  # 划分成窗口
        x_windows = x_windows.view(-1, self.window_size * self.window_size, C)  # 每窗展平为序列

        # 根据尺寸选择合适的mask
        if self.input_resolution == x_size:
            attn_windows = self.attn(x_windows, mask=self.attn_mask)  # 使用预计算遮罩
        else:
            attn_windows = self.attn(
                x_windows, mask=self.calculate_mask(x_size).to(x.device))  # 尺寸变了就重算遮罩

        # 3. 再把每个窗口结果拼回整幅图
        attn_windows = attn_windows.view(-1, self.window_size, self.window_size, C)
        shifted_x = window_reverse(attn_windows, self.window_size, H, W)  # 拼接回特征图

        # 把前面的平移操作“挪回去”
        if self.shift_size > 0:
            x = torch.roll(
                shifted_x, shifts=(self.shift_size, self.shift_size), dims=(1, 2))  # 恢复位置
        else:
            x = shifted_x  # 无需恢复

        # 4. 第一次残差：注意力分支
        x = shortcut + self.drop_path(x)  # 与残差分支相加，并应用随机深度
        #随机深度：训练时让某些层偶尔“休息”，不工作。

        # 5. 第二次残差：MLP 分支
        x = self.norm2(x.view(B * H * W, C))
        x = x.view(B, H, W, C)
        x = x + self.drop_path(self.mlp(x))  # 通过 MLP 再做一次残差

        B, H, W, C = x.shape  # 更新尺寸
        x = x.view(B, C, H, W)  # 转回 (B,C,H,W) 形式

        return x  # 返回 Swin 块输出

    def extra_repr(self) -> str:
        return f"dim={self.dim}, input_resolution={self.input_resolution}, num_heads={self.num_heads}, " \
               f"window_size={self.window_size}, shift_size={self.shift_size}, mlp_ratio={self.mlp_ratio}"

    def flops(self):
        flops = 0  # 计算FLOPs
        H, W = self.input_resolution

        flops += self.dim * H * W  # LayerNorm等线性操作
        nW = H * W / self.window_size / self.window_size  # 窗口数量
        flops += nW * self.attn.flops(self.window_size * self.window_size)  # 注意力部分计算量
        flops += 2 * H * W * self.dim * self.dim * self.mlp_ratio  # MLP两层计算量
        flops += self.dim * H * W  # 其他线性操作
        return flops

encode_size_DTRM1 = (nlb4.shape[2],nlb4.shape[3])  # 记录输入Swin层的空间尺寸
swinTransformer_DTRM1 = self.basicLayer(nlb4 , encode_size_DTRM1)  # 通过Swin Transformer进一步建模长程依赖

out1 = self.conv16_16(swinTransformer_DTRM1 )  # 对Transformer输出做卷积细化
out2 =self.convolutional_out (out1)  # 压缩为单通道融合结果并归一化

CB

对 TRB 输出特征经 3×3 卷积和 1×1 卷积生成最终融合图像 $I_{f}$ ：

$I_{f}=S\left(C_{1}^{C \to 1}\left(\mathcal{R}\left(\mathcal{B}\left(C_{3}^{C \to C}\left(\mathbb{F}_{trb}\right)\right)\right)\right)\right)$

2.5 损失函数

由于 IVIF 无 ground truth，设计**像素损失 $L_{p}$ 和结构损失 $L_{s}$ **以无监督方式训练模型，总损失为：
$L_{ITFuse}=L_{p}+L_{s}$

像素损失 $L_{p}$ ：确保融合结果与源图像像素属性相似，计算为：
$L_{p}=L_{cp}^{1}+L_{cp}^{2}$
其中 $L_{cp}^{z}$ 为 Charbonnier 惩罚函数：
$L_{cp}^{z}=\sqrt{\left(I_{f}-I_{z}\right)^{2}+\varepsilon^{2}}$ （ $\varepsilon$ 为惩罚系数）。
结构损失 $L_{s}$ ：引导融合图像与输入图像结构分布相似，计算为：
$L_{s}=L_{s}^{1}+L_{s}^{2}$
其中 $L_{s}^{z}$ 为结构相似性度量：
$L_{s}^{z}=1-\frac{\left(2 \mu_{z} \mu_{f}+C_{1}\right)\left(2 \sigma_{z f}+C_{2}\right)}{\left(\mu_{z}^{2}+\mu_{f}^{2}+C_{1}\right)\left(\sigma_{z}^{2}+\sigma_{f}^{2}+C_{2}\right)}$
（ $\mu_{z}$ 、 $\mu_{f}$ 为平均强度； $\sigma_{zf}$ 为协方差； $\sigma_{z}^{2}$ 、 $\sigma_{f}^{2}$ 为方差； $C_{1}$ 、 $C_{2}$ 为常数）。

总损失可重表示为：
$L_{ITFuse}=\alpha \cdot L_{cp}^{1}+\beta \cdot L_{cp}^{2}+\gamma \cdot L_{s}^{1}+\lambda \cdot L_{s}^{2}$
（ $\alpha$ 、 $\beta$ 、 $\gamma$ 、 $\lambda$ 为权重参数，控制各项权衡）。

3. 实验

3.1 数据集和实现细节

在本文中，训练、测试和验证数据集基于 TNO [1]和 RoadScene [11] 数据库构建。具体而言，下载了 348 对源图像，并随机分为包含 288 对图像的训练集、包含 40 对图像的测试集和包含 20 对图像的验证集。为获得足够的训练样本，将训练集中的图像裁剪为 120×120 像素（裁剪步长为 20），最终获得 58708 对图像块，并归一化到 [0,1]。

所有实验均在配备 NVIDIA GeForce RTX 3090 GPU 的设备上使用 PyTorch 框架实现，采用 Adam 优化器 [37] 更新参数（学习率 0.0003，批处理大小 64，总 epoch 数 20）。

超参数设置如下： $N = 3$ （特征交互模块数量）、 $C = 16$ （卷积块通道数）、 $R = 4$ （残差注意力块缩减比）、 $L = 3$ （Transformer 块数量）， $\varepsilon=0.001$ （Charbonnier 惩罚系数）。对于 3×3 卷积，步长和填充均为 1，采用 “replicate” 边界模式。权重参数 $\alpha=1$ 、 $\beta=1$ 、 $\gamma=4$ 、 $\lambda=4$ （控制像素损失、结构损失的权衡）。

3.2 对比方法和评估指标

将提出的 ITFuse 与以下方法对比：

传统方法：GTF [5]（基于多尺度变换）；
深度学习方法：FusionGAN [6]（生成对抗网络）、U2Fusion [11]（多模态融合网络）、GANMcC [42]（基于生成对抗网络的融合）、RFN-Nest [17]（残差特征网络）、AUIF [43]（自适应交互融合）、TarDAL [20]（基于Transformer的跨模态对齐）、UNFusion [18]（无监督融合）；
Transformer方法：SwinFuse [7]（基于Swin Transformer）、CMTFusion [30]（基于交叉注意力机制）。

所有对比算法的代码均为公开可用或由作者提供，参数设置遵循原始文献以保公平性。

定量评估采用五种指标：

Tsallis 熵 $Q_{TE}$ [38]：衡量源图像与融合结果的依赖程度，聚焦边缘信息保留，值越高表示融合结果边缘保留越好；
Chen-Varshney 指标 $Q_{CV}$ [39]：符合人类视觉系统，通过纹理和细节评估视觉自然度，值越低表示融合结果越自然；
峰值信噪比 PSNR [40]：衡量像素级失真，值越高表示图像质量越好；
多尺度结构相似性指数 MS-SSIM [41]：从亮度、对比度、结构三方面评估相似性（扩展自 SSIM），值越高表示结构保留越好；
均方误差 MSE [36]：反映融合结果与源图像的细节差异，值越低表示细节保留越完整。

指标特性总结： $Q_{TE}$ 、PSNR、MS-SSIM 越高越好； $Q_{CV}$ 、MSE 越低越好。

3.3 结果与讨论

3.3.1 在 TNO 数据集上的结果

在这里插入图片描述

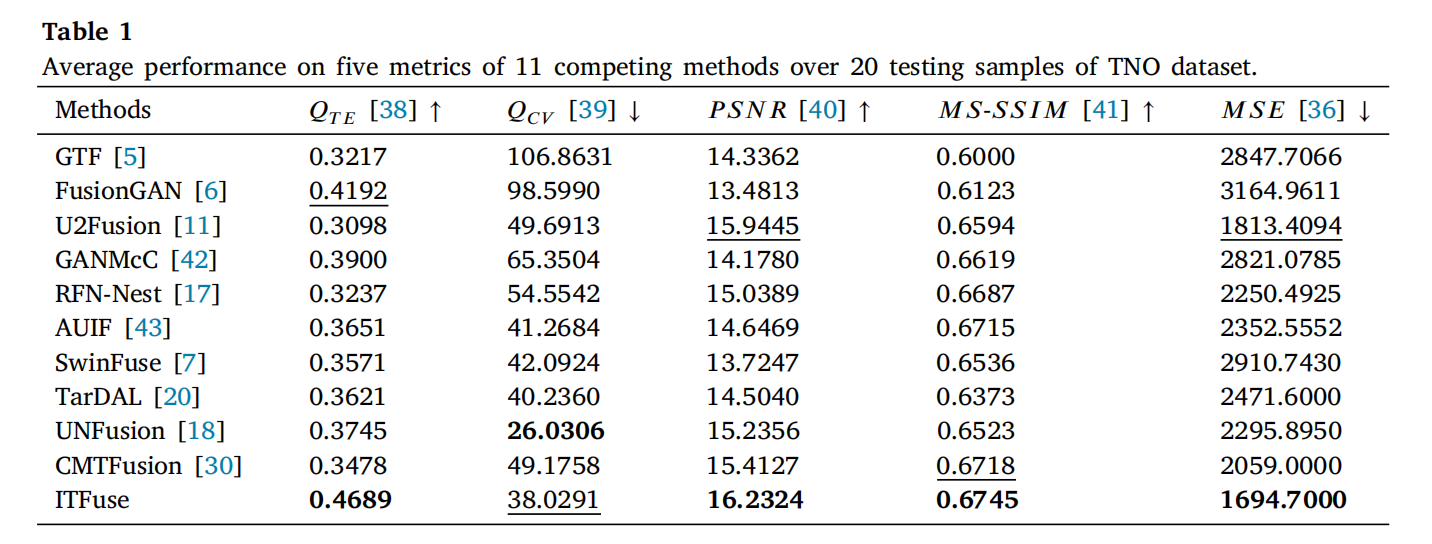

表 1 显示了 ITFuse 与其他十种算法的定量对比。ITFuse 在 $Q_{TE}$ 、PSNR、MS-SSIM 和 MSE 上均取得最佳性能（仅 $Q_{CV}$ 第二）。图 9 和图 10 展示了 TNO 数据库的融合结果（源图像对及 11 种方法的融合图像）：

ITFuse 能有效保留源图像的互补信息（红外的热辐射与可见光的纹理细节），生成信息丰富的融合结果；
GTF 融合结果模糊，丢失部分结构细节（图 9 第二个放大框）；
FusionGAN、GANMcC、RFN-Nest 场景细节提取较好但仍有模糊；
AUIF、SwinFuse 存在过度强调柱子、背景过暗等不自然问题（图 9 放大框）；
U2Fusion 颜色失真（图 10 右侧特写）；
TarDAL、UNFusion、CMTFusion 生成过亮或不真实图像（图 10 右侧特写）。

主观与客观结果均表明，ITFuse 在视觉保真度和定量评估上优于现有方法。

3.3.2 在 RoadScene 数据集上的结果

在这里插入图片描述

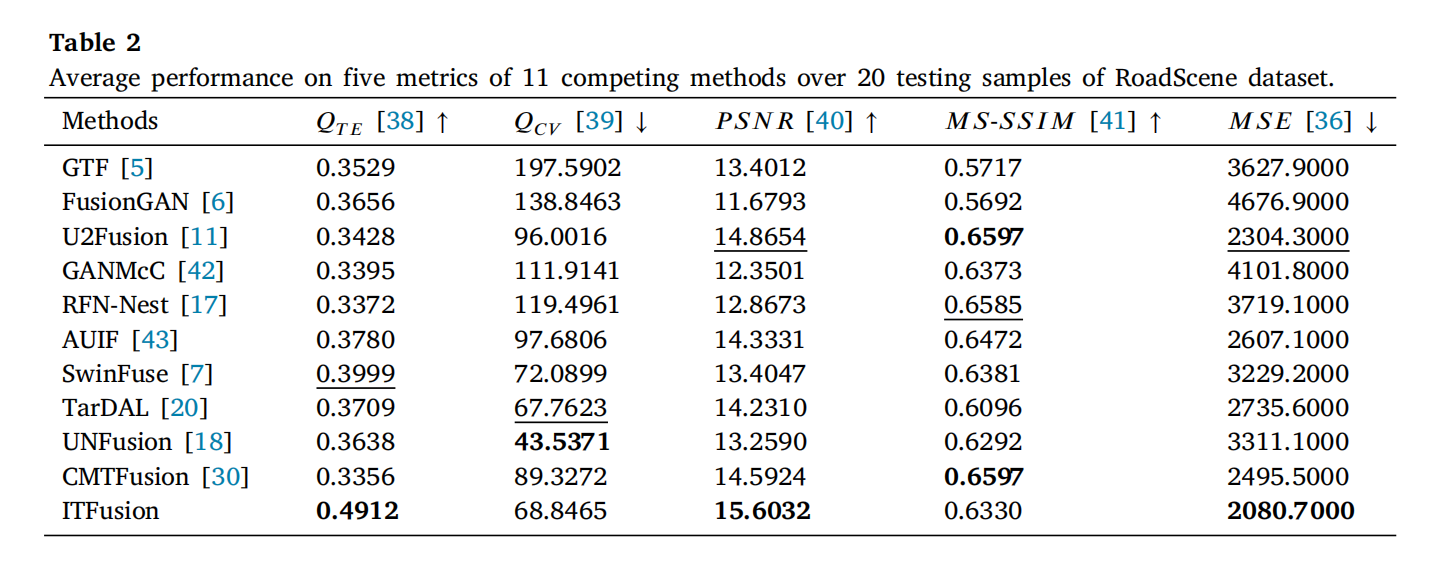

表 2 展示了 ITFuse 与其他方法的客观评估结果。ITFuse 在 $Q_{TE}$ 、PSNR、MSE 上优势显著，表明其能有效保留输入图像的重要特征（高散度、低失真）。图 11 和图 12 展示了 RoadScene 数据库的融合结果：

融合目标需同时揭示红外的热信息与可见光的场景细节，避免不真实特征；
GTF、TarDAL 未能充分提取红外特征，目标不清晰（图 11 第一个特写）；
FusionGAN 图像过暗、对比度低（图 12 放大框）；
GANMcC、RFN-Nest、UNFusion、CMTFusion 可见光特征保留较好但对比度不足（图 12 第一个特写）；
U2Fusion、AUIF、SwinFuse 生成旗杆、道路标记过突出等不真实结果（图 11 放大框）。

ITFuse 在挖掘红外热辐射与可见光纹理细节、减少冗余属性上表现最佳。

3.4 消融研究

3.4.1 关于网络架构的消融研究

为验证交互式 Transformer 网络的有效性，在验证集上对 ITFuse 进行五种架构修改的消融实验：

Uniformly Input：移除 $I_{1}$ 、 $I_{2}$ 分支，FIM 仅保留 $I_{c}$ 分支；
Separately Input：删除 $I_{c}$ 分支， $I_{1}$ 、 $I_{2}$ 分别输入 FIM（不使用 ITA，因 ITA 需三输入）；
w/o RAB：用 CB 替换残差注意力块（RAB）；
w/o CMA：用 CB 替换跨模态注意力（CMA）（ $\mathbb{F}_{1}^{n}$ 、 $\mathbb{F}_{c}^{n}$ 、 $\mathbb{F}_{2}^{n}$ 相加后输入 CB）；
w/o TRB：用 CB 替换 Transformer 块（TRB）。

表 3 列出不同架构的定量结果：完整模型在所有指标上最优。图 13 展示主观融合性能：

退化模型（如 Uniformly Input、Separately Input、w/o TRB）丢失可见光纹理细节，融合结果模糊；
w/o RAB、w/o CMA 存在严重伪影，生成不理想图像。

3.4.2 关于损失函数的消融研究

由于 IVIF 无 ground truth，损失函数对融合结果的生成至关重要。为验证所设计的像素损失 $L_p$ 和结构损失 $L_s$ 的重要性，在验证集上开展了消融实验：

移除像素损失：从总损失 $L_{ITFuse}$ 中删除 $L_p$ ，新损失函数定义为 $L_1 = L_s$ （式19）；
移除结构损失：从总损失中删除 $L_s$ ，重新定义为 $L_2 = L_p$ （式20）。

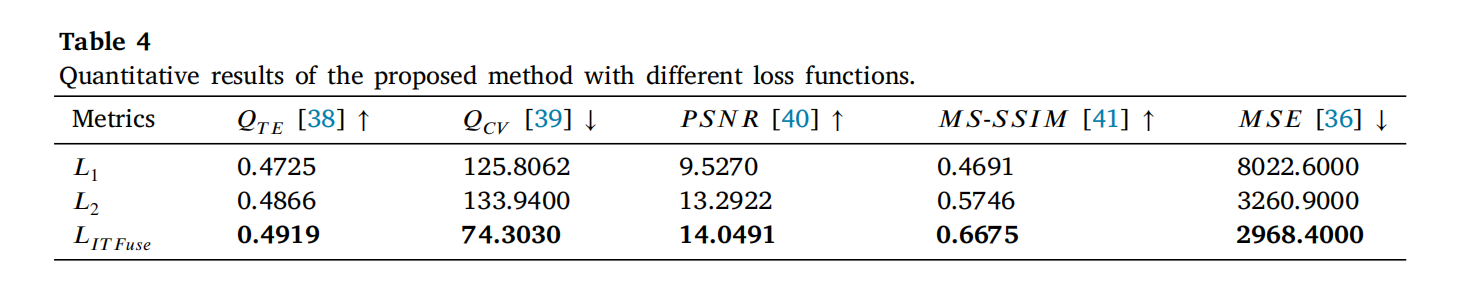

表 4 列出了 ITFuse 在不同损失函数下的定量比较结果。可见，完整损失函数 $L_{ITFuse}$ 在 $Q_{TE}$ 、PSNR、MS-SSIM 和 MSE 所有指标上均取得最佳性能，验证了像素损失与结构损失协同优化对融合质量的关键作用。

3.5 泛化实验

为评估 ITFuse 的跨数据集泛化能力，将训练好的模型直接应用于未微调的其他红外-可见光融合数据集（KAIST [44] 和 M3FD [20]），验证其普适性。

3.5.1 在 KAIST 数据集上的泛化实验

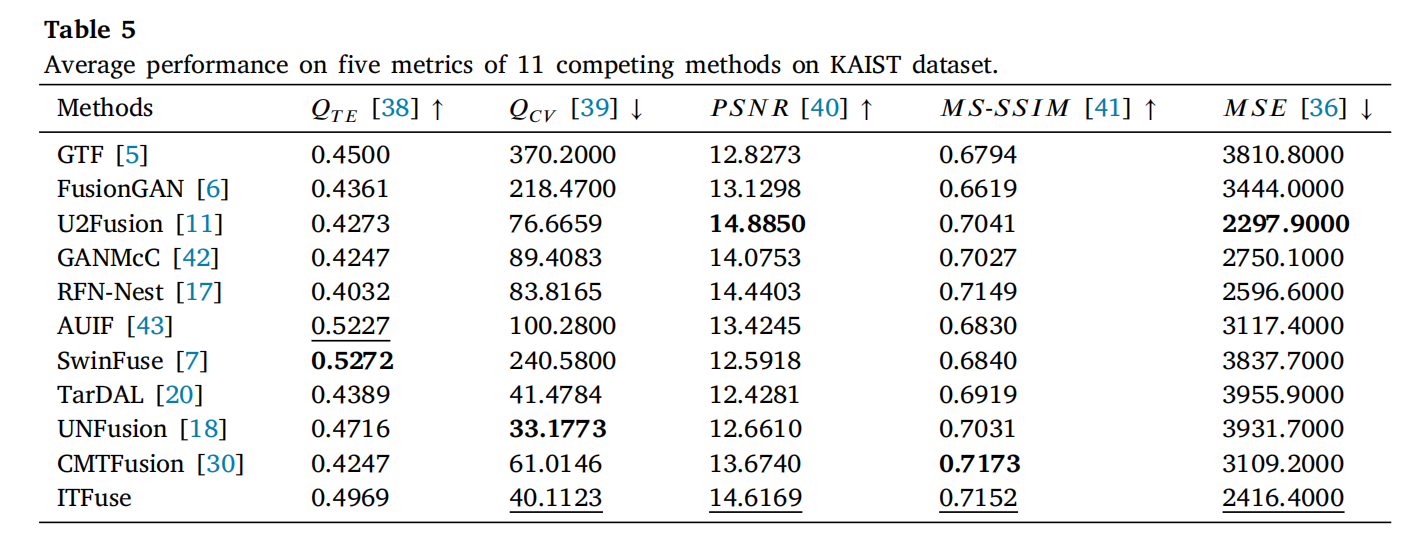

KAIST 数据集包含红外与可见光图像对，用于验证模型对不同场景的适应性。表 5 展示了 11 种对比方法在 KAIST 数据集 200 个测试样本上的五个指标平均性能（最佳/次佳方法分别用粗体/下划线标记）。

在这里插入图片描述

ITFuse 能有效保留源图像的互补信息（红外的热辐射与可见光的纹理细节），融合结果信息丰富；
其他方法（如 FusionGAN、U2Fusion 等）存在低对比度、整体变暗问题，导致场景细节丢失。

3.5.2 在 M3FD 数据集上的泛化实验

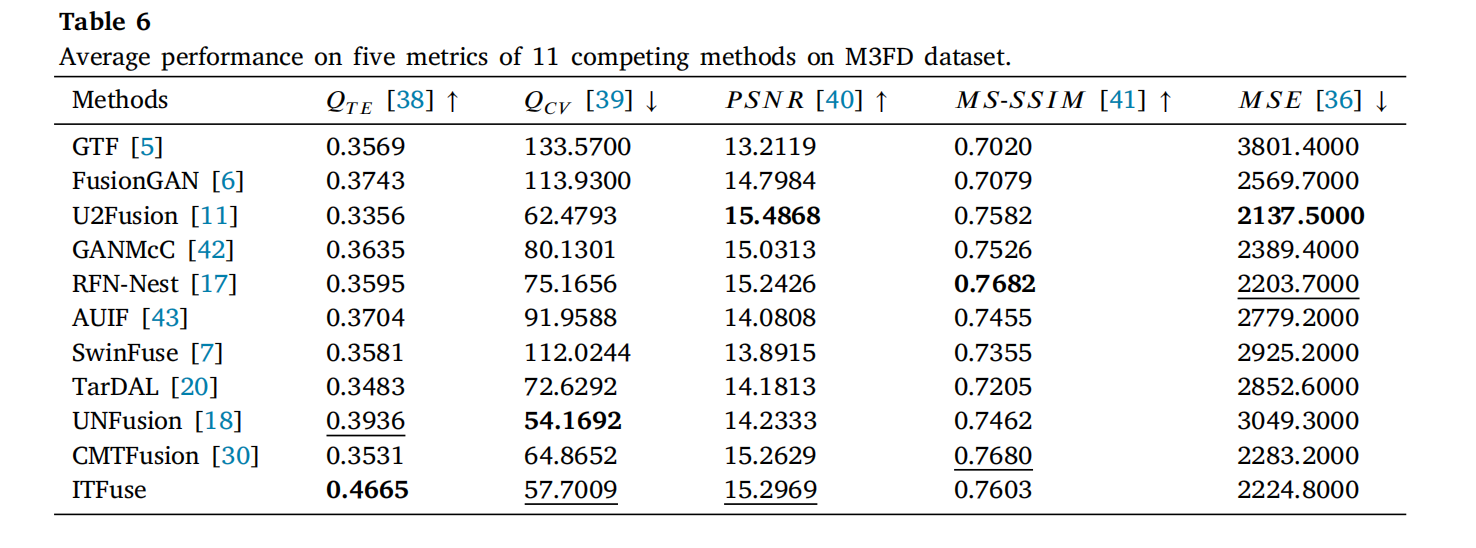

M3FD 数据集包含灰度红外图像与 RGB 可见光图像，需解决通道不匹配问题。实验中采用 RGB-YUV-RGB 颜色变换 [4] 处理输入，表 6 列出了 11 种方法的平均性能（最佳/次佳方法标记同上）。

在这里插入图片描述

图 17 和图 18 展示了两组源图像对的融合结果：

所有方法均能生成合理融合结果，但 ITFuse 在细节保留与对比度上更优；
FusionGAN 融合模糊，GTF、U2Fusion 等存在低对比度问题，UNFusion 热信息保留不足，而 ITFuse 综合表现最佳。

3.6 效率比较

在这里插入图片描述

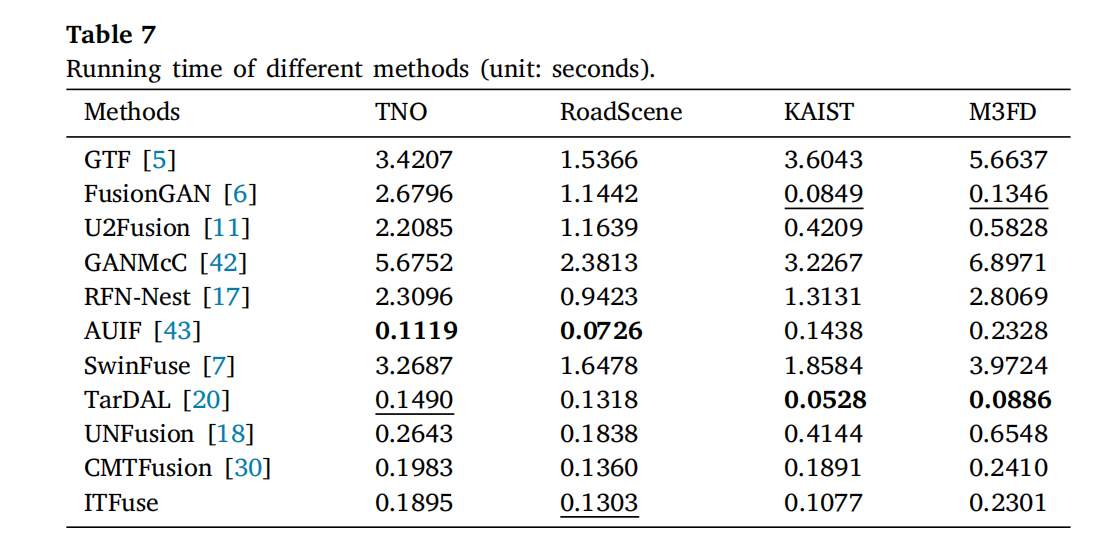

为全面对比方法性能，计算各方法在主流数据集上的平均运行时间（表7）。ITFuse 在 KAIST 数据集融合两幅图像仅需约 0.1 秒，M3FD 数据集约 0.2 秒，显著优于多数 SOTA 方法（如 GTF、U2Fusion 等），表现出实时融合能力。

4. 结论

本文提出了一种用于红外-可见光融合（IVIF）的交互式 Transformer 模型 ITFuse。与现有图像级或特征级融合模型不同，ITFuse 同时考虑多模态的内在与共同特征，通过以下创新实现高性能：

特征交互模块：设计特征交互模块（FIM），通过同质/异质属性统一提取与交互注意力（ITA）聚合，动态挖掘上下文信息；
特征重建模块：采用跨模态注意力（CMA）整合多分支特征，残差注意力块（RAB）保留重要特征，Transformer 块（TRB）构建长距离依赖；
无监督训练策略：结合像素损失 $L_p$ （保留像素属性）与结构损失 $L_s$ （约束结构分布），无需 ground truth 即可有效训练。

主流数据库（TNO、RoadScene）实验表明，ITFuse 在定量指标（ $Q_{TE}$ 、PSNR、MS-SSIM、MSE）与定性评价（视觉保真度、细节保留）上均优于 GTF、FusionGAN 等 10 余种 SOTA 方法。泛化实验（KAIST、M3FD 数据集）验证了其跨场景适应性，效率实验（运行时间）证明其实时性优势。

use 在 KAIST 数据集融合两幅图像仅需约 0.1 秒，M3FD 数据集约 0.2 秒，显著优于多数 SOTA 方法（如 GTF、U2Fusion 等），表现出实时融合能力。
