第二节：烟剂静爆和外场实验虚拟仿真的烟幕性能建模

多频谱烟剂是针对现代多模复合制导武器的关键无源干扰手段，其静爆和外场实验中的计算与仿真技术，核心在于通过建模来精确预测和评估烟幕的动态遮蔽效能。

一、核心建模理论：朗伯-比尔定律 (Lambert-Beer Law)

烟幕性能建模的物理基础是朗伯-比尔定律。该定律定量描述了电磁波（可见光、红外、激光等）在通过烟幕介质后的衰减程度：

T_λ：透过率 (Transmittance)。指特定波长λ的光波穿过烟幕后的能量与入射能量的比值,越低，遮蔽效果越好。通常认为 T_λ<5% (或 0.05) 时，目标可实现“有效遮蔽”。

αₑ：质量消光系数 (Mass Extinction Coefficient)，单位是 m²/g。这是表征干扰剂本身遮蔽效率的核心参数，其值越高，表明单位质量的材料遮蔽能力越强。综合反映了烟幕颗粒的吸收和散射能力。

ρ：烟幕的质量浓度 (Mass Concentration)，单位是 kg/m³，随时间(t)和空间位置(x,y,z)变化，是建模的难点和关键。

R：电磁波在烟幕中的传播路径长度 (Path Length)，单位是 m。在简化模型中可近似为观察者与目标之间的直线距离。

建模的核心任务：就是要精确描述烟幕浓度 ρ 在时空中的动态分布，并结合已知的αₑ，利用朗伯-比尔定律计算出空间中任意一点、任意时刻的遮蔽效能（透过率 T_λ ）。

二、关键技术方法

(一）烟幕浓度场建模 (ρ-field Modeling)

如何获取动态变化的烟幕浓度场 ρ(x,y,z,t) 是建模的首要问题，主要有两类方法：

1. 传统经验模型（如高斯烟团模型）：

思路：基于一定的假设（如均匀稳定风场），用经验公式描述烟幕扩散。计算资源消耗小，速度快。

局限：忽略了实际大气边界层复杂多变的特点（如湍流、温度梯度），精度有限，尤其在烟幕形成和扩散的初期阶段误差较大。

2. 计算流体动力学模型（CFD - Computational Fluid Dynamics）：

1）思路：

这是当前更先进、更精确的方法。通过求解复杂的纳维耶-斯托克斯方程 (Navier-Stokes equations)，模拟流体（空气）的运动和烟幕颗粒在其中的输运、扩散过程。

2）优势：

能更真实地反映风场、湍流、温度等环境因素对烟幕扩散的影响，精度高。

3）方法：

初始云团构建：常采用拉格朗日方法，在爆炸形成的椭球体内均匀生成大量随机粒子来代表烟剂微粒。

扩散模拟：结合CFD方法和离散相模型(DPM) 来模拟这些粒子的运动，最终得到烟幕质量浓度的时空分布。

4）进展：

CFD模型已被证明能较好地反映爆炸型烟幕弹在前期的扩散阶段烟幕形状、长度和高度的变化规律，仿真结果与试验结果吻合度较好。

（二） 多频谱遮蔽效能计算

获得浓度场 ρ 后，即可针对不同波段计算遮蔽效能。

1. 多波段差异化建模：

多频谱干扰剂在不同波段的αₑ值不同。例如，某种多频谱干扰剂在1~3μm、3~5μm、8~14μm红外波段和0.4~0.8μm可见光波段的质量消光系数分别为1.28 m²/g, 1.14 m²/g, 0.82 m²/g, 0.87 m²/g。建模时需分别代入相应波段的αₑ值进行计算。

2. 面密度与有效遮蔽区域：

对于大面积烟幕，有时会计算面密度（单位面积上烟幕颗粒的质量，kg/m²）来快速评估其对可见光等的有效遮蔽区域。

(三）静爆与外场试验的模拟

建模技术紧密服务于实验的规划和数据分析。

1. 静爆实验 (Static Detonation Test)仿真：

目的：主要验证发烟组件与药剂的匹配性、初始成烟性能（如成烟速率、云团稳定性）和基本遮蔽参数（如有效烟幕宽度、持续时间）。

模拟内容：CFD模型可模拟爆炸分散、云团膨胀、稳定和消散的全过程，预测有效烟幕宽度和持续时间（例如，预测值可达持续时间>60s，宽度>60m），并与高速摄像机和红外热像仪记录的实验现象进行对比验证。

2. 外场动态试验 (Field Dynamic Test)仿真：

目的：考核烟幕在真实对抗环境下对制导武器整弹的干扰效果。

系统级仿真：这是更高层次的仿真。需要建立导弹的六自由度(6-DoF)飞行模型、导引头模型（包含其抗干扰算法，如基于特征匹配的目标识别）、环境模型和烟幕模型。

效果评估：通过蒙特卡洛法等大量重复仿真，统计在不同干扰条件下导弹的脱靶率或命中率下降程度，从而科学评估烟幕的实战效能。

三、关键参数获取与模型验证

再精确的模型也需要实验数据来支撑和验证。

1. 关键参数的实验获取：

质量消光系数 (αₑ)：通过烟箱实验测定。将特定质量的干扰剂在密闭烟箱中分散，测量特定波长的红外透过率、毫米波衰减值等，再根据朗伯-比尔定律反算出αₑ。

其他参数：如烟幕颗粒的粒径分布、沉降速度等，也需通过实验测定，并作为输入参数提供给模型。

2. 模型验证 (Validation)：

将仿真结果（如烟幕的形态、尺寸、浓度分布、透过率曲线）与外场静爆实验或文献中的实测数据进行对比，是检验模型有效性的唯一途径。例如，某研究通过将CFD仿真结果与拉赫特曼模式结果及试验结果对比，证明了其模型的有效性。

四、前沿进展与趋势

1. 多频谱一体化建模：

从针对单一波段的建模，发展为同时对可见光、红外、激光、毫米波等多个波段进行一体化效能评估的模型。

2. 智能算法与新型数值方法的应用：

引入ATSTEP模型和对传统高斯烟团叠加的方式构建更精确的烟幕动态扩散模型。

利用人工智能和机器学习算法处理复杂数据、优化模型参数，甚至开发替代模型 (Surrogate Model) 以加速计算。

数字孪生 (Digital Twin)：构建烟幕装备及环境的高保真数字孪生体，实现离线优化与在线预测，为战术运用提供精准支持。

环境因素考虑的精细化：未来的模型将更深入地耦合大气边界层物理，更精细地考虑复杂地形、湿度、温度梯度等对烟幕扩散和持久性的影响。

五、总结：挑战与发展趋势

1. 挑战与发展趋势

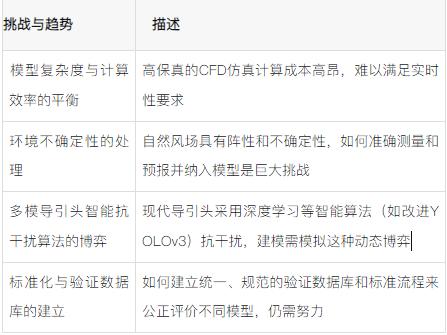

烟剂试验虚拟仿真技术挑战及趋势

2. 总结

针对多模复合制导的多频谱烟剂，其静爆和外场实验中的计算与仿真技术，已从传统的经验公式描述，发展到融合了计算流体动力学（CFD）、朗伯-比尔定律、多光谱辐射传输、以及智能算法的高保真、多物理场耦合建模。

其核心脉络是：通过CFD等方法精确模拟烟幕浓度的时空演化（ρ-field），再利用朗伯-比尔定律计算其对不同波段电磁波的衰减（T_λ），最终通过系统级仿真评估其对制导武器的整体干扰效能。

未来，随着算力的提升、算法的优化以及对抗环境研究的深入，建模技术将朝着更精确、更快速、更智能的方向发展，从而为多频谱烟幕武器的研制、战术运用和效能评估提供越来越强大且可靠的数字化支撑。

（未完待续）
