LED Block Cipher — 算法原理、硬件与软件实现

原著： Jian Guo, Thomas Peyrin, Axel Poschmann, Matt Robshaw（CHES 2011）
本项目： LED-64 / LED-80 / LED-128 的 Verilog HDL 实现与 Python 参考实现，含完整加解密验证。
**开源链接：**https://github.com/inwpu/LED-Block-Cipher/LED Block Cipher

一、背景与算法参数

随着 RFID 标签、无线传感器和嵌入式控制器的大规模普及，如何在极端受限的硬件资源下提供密码保护成为一个现实工程问题。这类设备的可用门电路往往不足 2000 GE，而传统 AES 的最小实现已需要约 3400 GE，其密钥扩展算法本身就占去相当比例。

LED（Light Encryption Device）的核心设计取舍是：完全取消密钥扩展算法，让原始密钥以周期性复用的方式直接参与每一步的密钥异或。这不仅将硬件面积压缩到 966 GE（LED-64），更带来了关键的安全分析优势——由于轮函数结构高度规整，可以在单密钥和相关密钥两种攻击模型下都推导出精确的安全界。

轮函数的设计延续 AES 的 SPN（置换-替换网络）框架，以 PRESENT 密码中经过广泛验证的 S 盒作为非线性层，并采用专为串行硬件实现优化的 MixColumnsSerial 结构。

下表列出三个变种的参数对比。“步”（step）是 LED 特有的结构单元，每步包含 4 轮内部变换和 1 次密钥注入，是安全性证明的基本分析单位。密钥注入次数 = 步数 + 1，因为加密开始前有一次初始注入，每步结束后有一次注入。

版本	块大小	密钥长度	步数 $s$	总轮数	密钥注入次数	运算域	硬件面积（可变密钥）
LED-64	64 bit	64 bit	8	32	9	$\text{GF}(2^4)$	966 GE
LED-80	64 bit	80 bit	12	48	13	$\text{GF}(2^4)$	1,040 GE（估算）
LED-128	64 bit	128 bit	12	48	13	$\text{GF}(2^4)$	1,265 GE

面积数据来自原论文 Table 2（Flexible Keys 列，UMC 0.18 μm 工艺）。LED-80 标注估算值（*）。LED-64 若使用硬连线密钥可降至 688 GE，LED-128 可降至 700 GE。

本项目基于官方规范（ePrint 2012/600）及 Jian Guo 于 2014 年公开的字节级参考实现 led-bytes.c，完成了：

• Verilog HDL：LED-64、LED-80、LED-128 各提供时序逻辑（每时钟周期完成一轮）和组合逻辑（单周期）两种架构，均支持加解密；
• Python：led.py 单文件实现三个变种的完整加解密，90 项测试全部通过；
• 交叉验证：所有实现的输出均与官方 C 参考逐字节比对一致。

二、算法结构与轮操作

2.1 状态矩阵

LED 将 64 位数据块解释为一个 4 行 × 4 列的 nibble 矩阵，每个格子存储一个 $\text{GF}(2^4)$ 元素（4 比特）。与 AES 按列优先填充不同，LED 按行优先、高位优先的顺序将明文字节填入，这是面向硬件串行实现的设计选择——串行电路每次只处理一个 nibble，行优先与高位先出的比特流顺序一致。

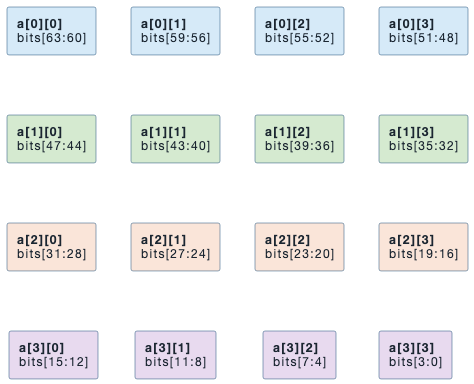

格子 $a[i][j]$ 对应 64 位字的位域：

$$a[i][j]⟷\text{bits}[63-4(4i+j):60-4(4i+j)]$$

例如 $a[0][0]$ 取最高 4 位（bits[63:60]），$a[3][3]$ 取最低 4 位（bits[3:0]）。子密钥 ${\text{SK}}^n$ 以完全相同的 $4\times 4$ 格式组织，其格位 $(i,j)$ 的值由密钥 nibble 公式 $kn[(4i+j+n\times 16)\mathrm{mod}(\text{key\_bits}/4)]$ 确定（详见第三章）。

2.2 加密整体架构

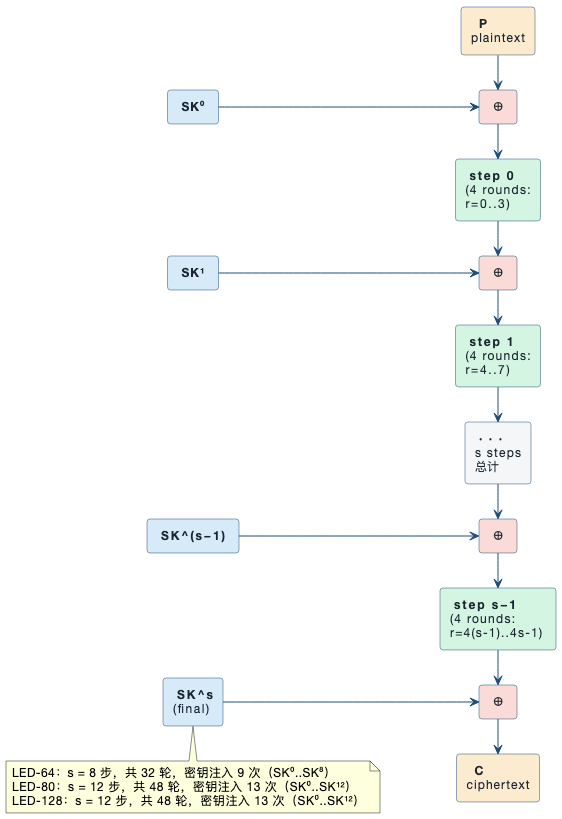

加密过程由 $s$ 个**步（step）**串联而成，每步开始前先对状态 XOR 一个子密钥，随后执行 4 轮内部变换；所有步结束后再做最后一次密钥注入（收尾 XOR）。图 2 展示了这一"密钥—步—密钥—步—…—密钥"的交替结构。

图中每个 $\oplus$ 节点表示一次子密钥 XOR（AddRoundKey）。${\text{SK}}^0$ 注入 step 0 之前，${\text{SK}}^1$ 注入 step 0 之后（step 1 之前），以此类推；${\text{SK}}^s$ 是最后一次注入（step $s-1$ 之后），也称"output whitening"。没有这次最终 XOR，最后一个 MixColumnsSerial 的输出就直接暴露，攻击者可以跳过最后一轮分析整个结构，因此收尾 XOR 是构造完整性的必要组成。

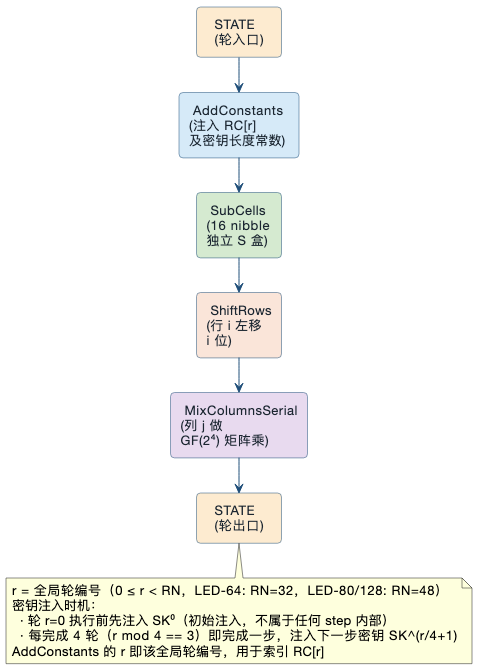

每步（step）由 4 轮（round）顺序执行，每轮依次完成以下 4 个操作（图 3）：

四个操作的排列顺序遵循 SPN 设计原则：AddConstants 在 SubCells 之前注入，避免 S 盒输入具有可预测的对称性；SubCells 提供非线性（混淆）；ShiftRows + MixColumnsSerial 共同提供扩散（雪崩）。理论上，经过 4 轮（一步）之后，每个输出 nibble 依赖所有 16 个输入 nibble（全扩散），这是 LED 步结构作为安全分析基本单元的原因。

2.3 AddConstants — 轮常数注入

每轮注入的作用有两个：一是在每轮引入轮差异打破状态的对称性，防止出现固定点或滑动攻击；二是将密钥长度信息编码进状态，使 LED-64 / LED-80 / LED-128 三个变种即使面对相同的明文和密钥也产生完全不同的密文（抵御跨变种的通用攻击）。

每轮使用一个 6 位常数 $\text{RC}[r]$，由 6 位仿射 LFSR 生成，递推规则为：

$${\mathrm{rc}}_0^{\prime }={\mathrm{rc}}_5\oplus {\mathrm{rc}}_4\oplus 1$$

即寄存器左移一位，新的最低位由旧 ${\mathrm{rc}}_5$、${\mathrm{rc}}_4$ 和常数 1 异或得到。LFSR 从全零初始化，每轮使用前更新一次，故 $\text{RC}[0]=\text{0x01}$。序列前 8 项验证如下：

初始：000001 = 0x01
步1：新b0 = 0⊕0⊕1=1 → 000011 = 0x03  ✓
步2：新b0 = 0⊕0⊕1=1 → 000111 = 0x07  ✓
步3：新b0 = 0⊕0⊕1=1 → 001111 = 0x0F  ✓
步4：新b0 = 0⊕0⊕1=1 → 011111 = 0x1F  ✓
步5：新b0 = 0⊕1⊕1=0 → 111110 = 0x3E  ✓
步6：新b0 = 1⊕1⊕1=1 → 111101 = 0x3D  ✓
步7：新b0 = 1⊕1⊕1=1 → 111011 = 0x3B  ✓

全部 48 个 RC 值（LED-80 / LED-128 使用全部 48 个，LED-64 使用前 32 个）：

RC[0..47] = {
  01 03 07 0F 1F 3E 3D 3B 37 2F 1E 3C 39 33 27 0E
  1D 3A 35 2B 16 2C 18 30 21 02 05 0B 17 2E 1C 38
  31 23 06 0D 1B 36 2D 1A 34 29 12 24 08 11 22 04
}

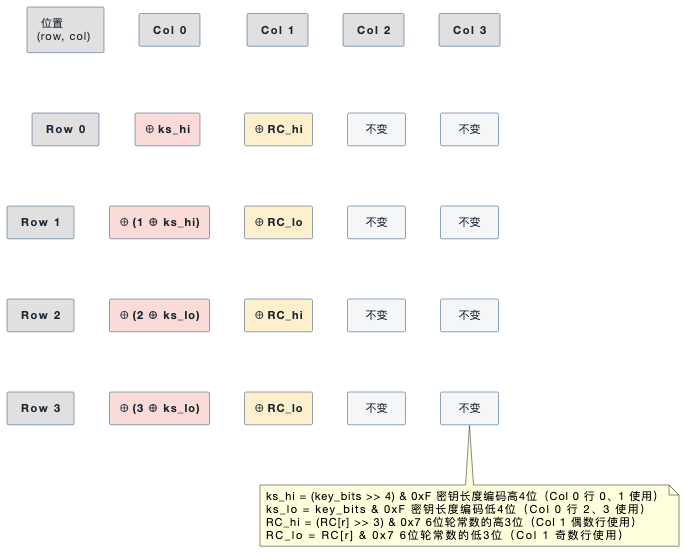

注入只作用于状态矩阵的第 0 列和第 1 列，第 2、3 列完全不变。Col 0 注入"行索引与密钥长度编码的组合"固定常数（所有轮相同），Col 1 注入 $\text{RC}[r]$ 的高 3 位和低 3 位（每轮不同）：

• Col 0：设 $ks_hi = (key_bits >> 4) & 0xF，ks_lo = key_bits & 0xF`，则行 $i$ 注入 $i\oplus \text{ks\_hi}$（$i=0,1$）或 $i\oplus \text{ks\_lo}$（$i=2,3$）。该值在同一 LED 变种内的所有轮中固定不变，在不同变种间取值不同，以此让三个变种产生不同的常数域。
• Col 1：RC_hi = (RC[r] >> 3) & 0x7（RC 的高 3 位）注入偶数行（行 0、行 2）；RC_lo = RC[r] & 0x7（RC 的低 3 位）注入奇数行（行 1、行 3）。每轮 $\text{RC}[r]$ 不同，确保每轮的注入图案唯一。

三个变种在 Col 0 注入的固定值如下表。注意 $(2,0)$ 和 $(3,0)$ 对所有变种均为 2 和 3：这是因为 64、80、128 这三个数值的低 4 位（$\text{ks\_lo}$）均为 0，导致 $2\oplus \text{ks\_lo}=2$、$3\oplus \text{ks\_lo}=3$。

格位 (row, col)	LED-64 ($\text{key\_bits}=\text{0x40}$)	LED-80 ($\text{key\_bits}=\text{0x50}$)	LED-128 ($\text{key\_bits}=\text{0x80}$)
(0, 0)	$\text{ks\_hi}=4$	$\text{ks\_hi}=5$	$\text{ks\_hi}=8$
(1, 0)	$1\oplus \text{ks\_hi}=5$	$1\oplus \text{ks\_hi}=4$	$1\oplus \text{ks\_hi}=9$
(2, 0)	$2\oplus \text{ks\_lo}=2$	$2\oplus \text{ks\_lo}=2$	$2\oplus \text{ks\_lo}=2$
(3, 0)	$3\oplus \text{ks\_lo}=3$	$3\oplus \text{ks\_lo}=3$	$3\oplus \text{ks\_lo}=3$

2.4 SubCells — 非线性替换

SubCells 对状态矩阵中的全部 16 个 nibble 独立并行地做 S 盒查表替换，是整个轮函数中唯一的非线性操作（混淆层）。LED 复用了 PRESENT 密码的 S 盒，该 S 盒基于 $\text{GF}(2^4)$ 上的仿射变换构造，最大差分概率为 $2^{-2}$，最大线性近似概率为 $2^{-2}$（均为 4 位 S 盒的理论最优值之一）。

正向 S 盒（加密用，$S[x]$）：

$x$	0	1	2	3	4	5	6	7	8	9	A	B	C	D	E	F
$S[x]$	C	5	6	B	9	0	A	D	3	E	F	8	4	7	1	2

逆向 $S^{-1}$ 盒（解密用，查逆映射）：

$x$	0	1	2	3	4	5	6	7	8	9	A	B	C	D	E	F
$S^{-1}[x]$	5	E	F	8	C	1	2	D	B	4	6	3	0	7	9	A

可以验证 $S^{-1}[S[x]]=x$，例如 $S[0]=\text{C}$，$S^{-1}[\text{C}]=0$ ✓；$S[5]=0$，$S^{-1}[0]=5$ ✓。SubCells 在解密时直接替换为查 $S^{-1}$ 盒，操作结构完全对称，硬件实现可共用查表逻辑。

2.5 ShiftRows — 行移位

ShiftRows 将第 $i$ 行向左循环移动 $i$ 个 nibble（$i=0,1,2,3$），第 0 行不动。该操作本身不增加混淆，其目的是为后续的 MixColumnsSerial 准备跨行的扩散条件：ShiftRows 之后，同一列中来自不同原始行的 nibble 被重新排布，MixColumnsSerial 对列做矩阵乘法时就能将多个行的信息混合，实现全状态的雪崩效应。

ShiftRows 的等价公式为：

$$a^{\prime }[r][c]=a[r][(c+r)\mathrm{mod}4]\text{（行 }r\text{ 左移 }r\text{ 位）}$$

解密逆操作 InvShiftRows：

$$a[r][c]=a^{\prime }[r][(c-r+4)\mathrm{mod}4]\text{（行 }r\text{ 右移 }r\text{ 位）}$$

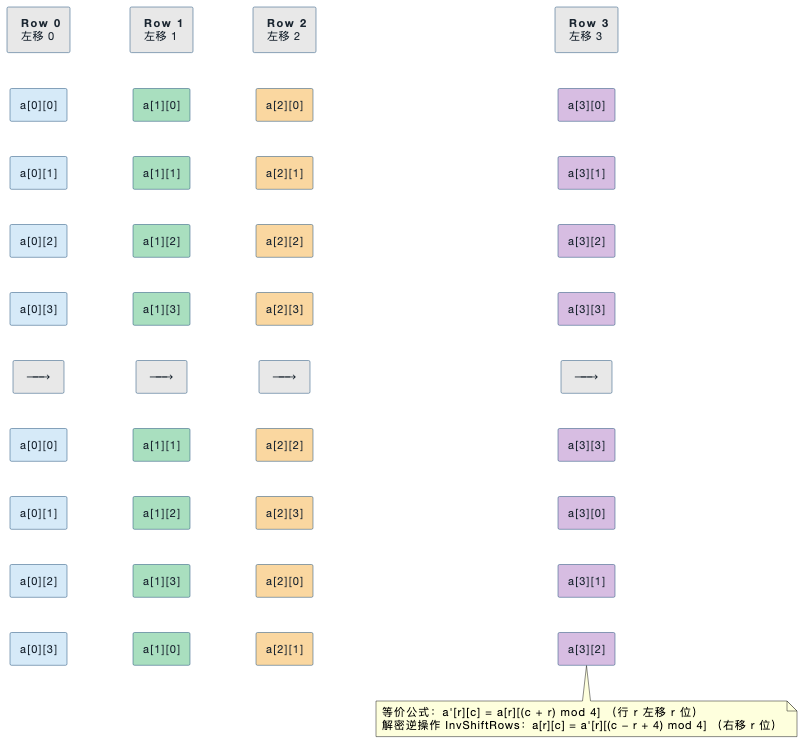

以 Row 1 为例：原来位于 $(1,0)$ 的元素 $a[1][0]$ 左移 1 位后落到列位置 3，即 $a^{\prime }[1][3]=a[1][0]$。MixColumnsSerial 作用于列 3 时，会将来自行 0、行 1（移位后）、行 2（移位后）、行 3（移位后）的四个元素全部混合，这正是跨行扩散的机制。

2.6 MixColumnsSerial 与 $\text{GF}(2^4)$ 域运算

MixColumnsSerial 对状态矩阵的每一列独立执行一次 $4\times 4$ 矩阵乘法：将该列的 4 个 nibble 视为 $\text{GF}(2^4)$ 上的列向量，乘以 MDS 矩阵 $M$，结果写回该列。图 6 展示了这一过程。

矩阵 $M$ 与串行步骤矩阵 $A$ 的关系（原论文式 $(A{)}^4=M$）：

$$A=\left(\begin{array}{cccc}0& 1& 0& 0\\ 0& 0& 1& 0\\ 0& 0& 0& 1\\ 4& 1& 2& 2\end{array}\right),M=A^4=\left(\begin{array}{cccc}4& 1& 2& 2\\ 8& 6& 5& 6\\ \mathrm{B}& \mathrm{E}& \mathrm{A}& 9\\ 2& 2& \mathrm{F}& \mathrm{B}\end{array}\right)$$

（所有元素均在 $\text{GF}(2^4)$ 中，以十六进制表示）

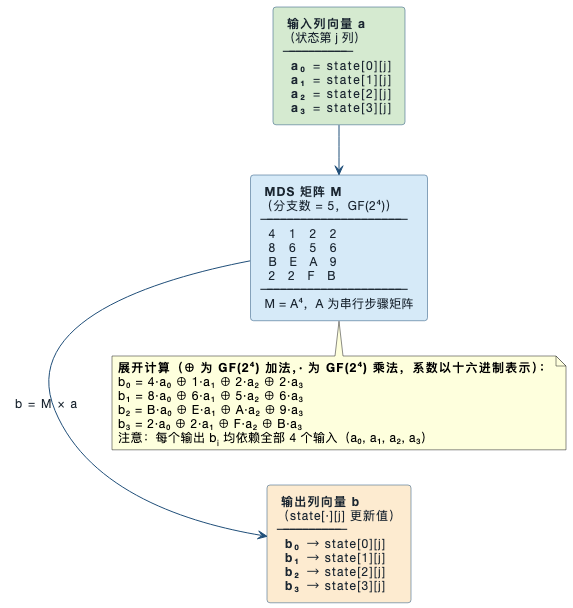

矩阵 $A$ 对应单次串行移位混合步骤——硬件上每拍将当前列向量 $\mathbf{v}$ 更新为 $A\mathbf{v}$，连续执行 4 拍即完成 $M\mathbf{a}$，这是 MixColumnsSerial 命名的由来，也使其在逐 nibble 串行硬件中极易实现。展开后的矩阵方程为：

$$\begin{array}{rl}{b}_0& =4\cdot a_0\oplus 1\cdot a_1\oplus 2\cdot a_2\oplus 2\cdot a_3\\ b_1& =8\cdot a_0\oplus 6\cdot a_1\oplus 5\cdot a_2\oplus 6\cdot a_3\\ b_2& =\mathrm{B}\cdot a_0\oplus \mathrm{E}\cdot a_1\oplus \mathrm{A}\cdot a_2\oplus 9\cdot a_3\\ b_3& =2\cdot a_0\oplus 2\cdot a_1\oplus \mathrm{F}\cdot a_2\oplus \mathrm{B}\cdot a_3\end{array}$$

$M$ 是一个 MDS（最大距离可分）矩阵，分支数（Branch Number）$=5$。分支数的含义：对于任意非零输入差分向量，输入与输出中被激活（非零差分）的 nibble 数之和至少为 5。换言之，若输入只有 1 个 nibble 发生变化，输出中至少 4 个 nibble 会发生变化，实现强扩散。

$\text{GF}(2^4)$ 域运算：矩阵系数的乘法运算在有限域 $\text{GF}(2^4)$ 中进行，该域由不可约多项式 $p(x)=x^4+x+1$ 定义。$\text{GF}(2^4)$ 加法即按位异或（$\oplus$），乘法是多项式乘法后模 $p(x)$ 归约，因此 $x^4\equiv x+1(\mathrm{mod}p(x))$。实现上采用"移位-累加"循环：

gf4_mul(a, b):
    r ← 0
    重复 4 次：
        若 b[0] = 1 ：r ← r ⊕ a           ← 当前最低位为 1 时累加
        b ← b >> 1
        若 a[3] = 1 ：a ← (a << 1) ⊕ 0x3  ← 溢出：x⁴ ≡ x+1，XOR 归约多项式余项 (x+1) = 0x3
        否则        ：a ← a << 1
    返回 r（取低4位）

0x3 对应多项式 $x+1$，即 $p(x)=x^4+x+1$ 去掉最高次 $x^4$ 后的余项。每次 $a$ 溢出（$a[3]=1$），左移后产生 $x^4$，按 $x^4\equiv x+1$ 替换，相当于 XOR 0x3 并丢弃溢出位。

三、密钥方案与解密

3.1 统一密钥取用公式

LED 没有独立的密钥扩展算法。第 $n$ 步的子密钥 ${\text{SK}}^n$ 的格位 $(i,j)$ 处的 nibble，直接按下式从原始密钥取出：

$${\text{SK}}^n[i][j]=kn\left[(4i+j+16n)\mathrm{mod}\frac{\text{key\_bits}}{4}\right]$$

其中 $kn[]$ 是原始密钥按高位优先展开的 nibble 数组（共 $\text{key\_bits}/4$ 个元素）。$(16n)\mathrm{mod}(\text{key\_bits}/4)$ 给出了第 $n$ 步的"起始偏移"，三种密钥长度对应不同的取用规律：

变种	key nibbles	偏移公式	规律
LED-64	16	$(16n)\mathrm{mod}16=0$	所有步偏移为 0，子密钥永远等于原始密钥
LED-80	20	$(16n)\mathrm{mod}20$	每 5 步一周期，窗口在 20 个 nibble 上循环滑动
LED-128	32	$(16n)\mathrm{mod}32$	0 与 16 严格交替，对应高/低 64 位两个子密钥

3.2 LED-64 密钥方案

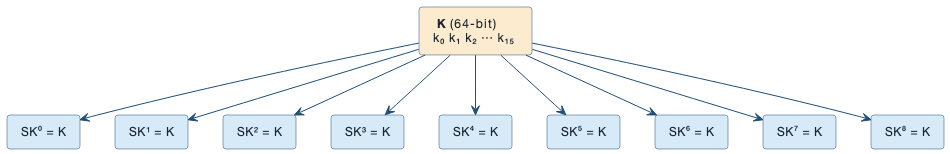

密钥共 16 个 nibble。步偏移 $(16n)\mathrm{mod}16=0$ 对所有步恒成立，因此全部 9 个子密钥（${\text{SK}}^0\dots {\text{SK}}^8$）均等于原始密钥 $K$ 本身。

子密钥完全相同表面上看似削弱了安全性，但 LED 的安全论证依赖的是轮函数本身的扩散强度：8 步（32 轮）的 AC+SC+SR+MCS 链提供了足够的混淆和扩散，即使攻击者知道密钥被重复使用，也无法利用这一规律在限定计算量内进行区分攻击。原论文证明，任意差分路径在 LED-64 单密钥场景下至少激活 200 个活跃 S 盒，差分路径概率上界 $2^{-400}$，这也是 LED-64 需要 8 步而非更少步数的原因。

3.3 LED-80 密钥方案

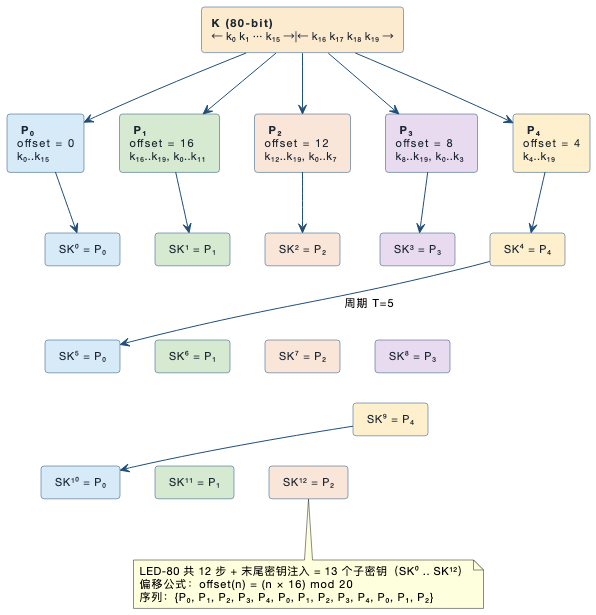

密钥共 20 个 nibble。步偏移序列 { ( 16 n )   m o d   20 } = { 0 , 16 , 12 , 8 , 4 , 0 , 16 , … } \{(16n) \bmod 20\} = \{0, 16, 12, 8, 4, 0, 16, \ldots\} {(16n)mod20}={0,16,12,8,4,0,16,…}，每 5 步一周期，子密钥窗口在 20 个 nibble 上循环滑动。LED-80 的 12 步 + 1 次末尾注入共 13 个子密钥（${\text{SK}}^0\dots {\text{SK}}^{12}$），在 5 种取法（$P_0\dots P_4$）中完成 2 个完整周期后再取前 3 种。

每种取法（$P_0\dots P_4$）是密钥 20 个 nibble 的一个长度为 16 的环形窗口，五个窗口覆盖不同的起始位置，相邻取法之间偏移 4 个 nibble。这种滑动设计引入了有限的子密钥多样性，而不需要任何密钥扩展电路。

3.4 LED-128 密钥方案

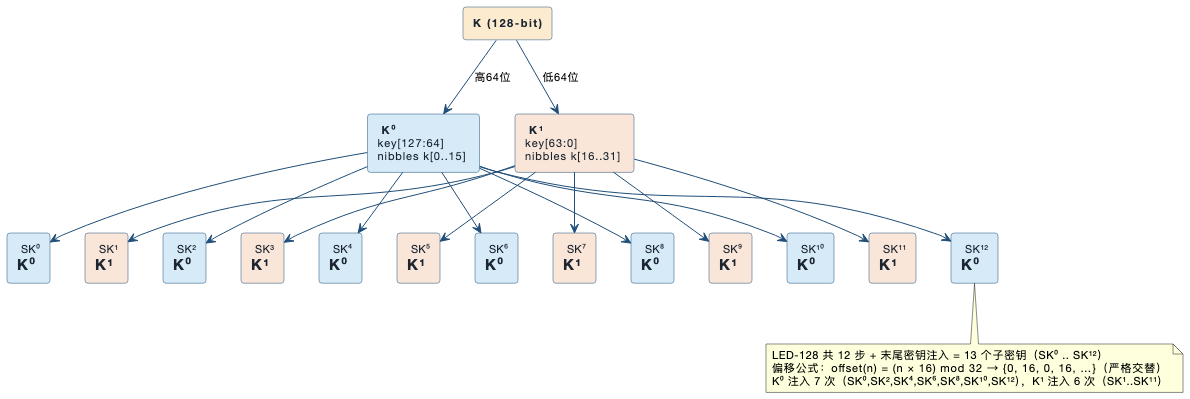

密钥共 32 个 nibble。步偏移 $(16n)\mathrm{mod}32$ 在 $0$（偶数步）和 $16$（奇数步）之间严格交替，自然产生两个固定子密钥：$K^0$（nibbles $k[0\dots 15]$，对应 $\text{key}[127:64]$）和 $K^1$（nibbles $k[16\dots 31]$，对应 $\text{key}[63:0]$）。

LED-128 的安全设计意图：由于初始注入（${\text{SK}}^0$）和末尾注入（${\text{SK}}^{12}$）均使用 $K^0$，在相关密钥攻击场景下，即使攻击者完全控制 $K^0$，他也只能"剥离"头尾共两次 $K^0$ 注入。中间仍有 11 次注入（${\text{SK}}^1\dots {\text{SK}}^{11}$）完整地交替引入 $K^0$ 和 $K^1$，相关密钥差分路径无法贯穿整个密码，原论文证明相关密钥场景下至少激活 150 个活跃 S 盒，差分路径概率上界 $2^{-300}$。

3.5 解密流程

解密是加密的严格逆过程：使用完全相同的密钥方案，但步索引逆序，四个轮操作各自替换为其逆。

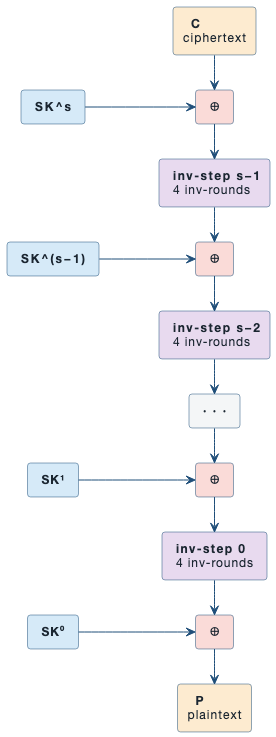

对比加密（图 2）与解密（图 10）可以看出：两者的密钥注入位置完全对称。加密中 ${\text{SK}}^n$ 注入在 step $n$ 之前；解密中 ${\text{SK}}^n$ 注入在 inv-step $n$ 之后（即处理完 inv-step $n$ 后才 XOR ${\text{SK}}^n$，然后进入 inv-step $n-1$）。这使得每次 XOR 都精确地撤销了加密时对应的 XOR。

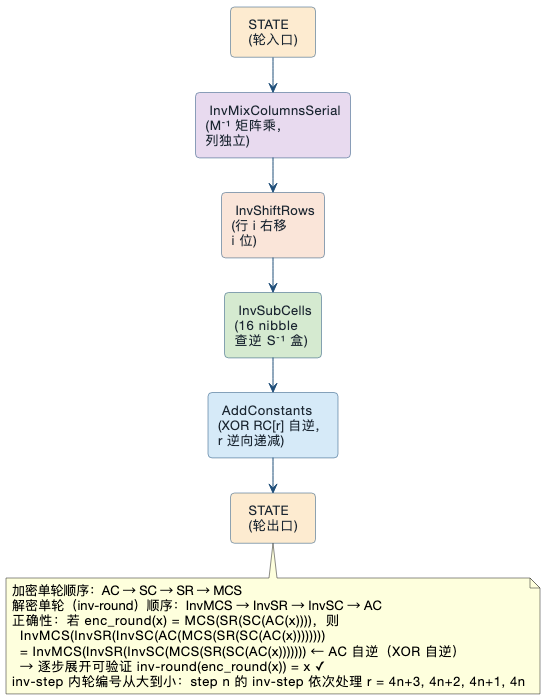

解密轮函数顺序 InvMCS → InvSR → InvSC → AC 是加密顺序 AC → SC → SR → MCS 的严格逆。由于 XOR（AddConstants）是自逆运算（$a\oplus c\oplus c=a$），解密时不需要单独的"逆 AddConstants"——只需用相同 $\text{RC}[r]$ 再 XOR 一次即可撤销。需要注意的是，解密时 AddConstants 放在最后（对应加密时它在最前），轮编号从大到小递减（最后一轮先处理）。

四、实现与验证

本项目的文件结构如下：

LED/
├── README.md                          ← 本文件
├── 2012-600.pdf                       ← 官方论文（Guo et al., CHES 2011）
├── led-cipher.pdf / led-full.pdf      ← 规范文档
│
├── Reference-LED-ePrint/              ← 官方 C 参考实现
│   ├── led-bytes.c                    ← 核心加密函数（Jian Guo, 2014）
│   ├── led-bytes.h
│   ├── gen_vectors.c
│   └── LED2-byte-TestVectors.txt      ← 官方规范测试向量（27 条）
│
├── LED-v2-opt/                        ← 官方优化版 C 实现
│
├── python/                            ← Python 参考实现
│   ├── led.py                         ← LED-64/80/128 加解密核心
│   ├── example.py                     ← 使用示例
│   ├── test_led.py                    ← 90 项测试（Phase 1–4）
│   └── README.md
│
└── verilog/
    ├── LED64/
    │   ├── led64_seq.v                ← 时序逻辑（32 周期/块，enc/dec）
    │   ├── led64_comb.v               ← 组合逻辑（单周期，enc/dec）
    │   ├── led64_*_tb.v               ← 各类测试台
    │   └── README_LED64.md
    ├── LED80/
    │   ├── led80_seq.v / led80_comb.v
    │   ├── led80_*_tb.v
    │   └── README_LED80.md
    └── LED128/
        ├── led128_seq.v / led128_comb.v
        ├── led128_*_tb.v
        └── README_LED128.md

4.1 Verilog 实现

每个变种提供两种架构：

时序逻辑（*_seq.v）：每个时钟周期完成一轮的全部四个操作。加密方向（AC→SC→SR→MCS）和解密方向（InvMCS→InvSR→InvSC→AC）的组合逻辑链同时展开，由启动时锁存的 dec_mode 信号在每拍选择写回哪条路径。每 4 拍（round_cnt[1:0] == 2'b11）触发一次子密钥 XOR，完成一个 step。

注：原论文的串行硬件实现（每拍处理 4 bits）每轮需要 39 个时钟周期，LED-64 总延迟 1,248 周期，LED-80/128 为 1,872 周期。本项目 Verilog 实现每拍完成整轮并行计算，LED-64 仅需 32 个时钟周期，LED-80/128 需 48 个时钟周期，属于不同的实现权衡。

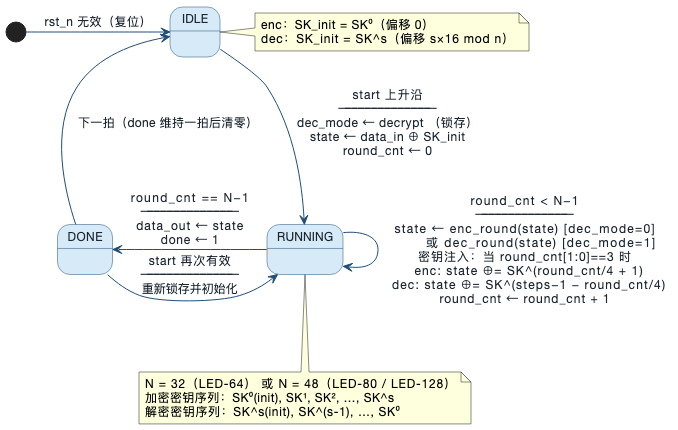

状态机中密钥注入公式的说明：加密时每完成 4 轮注入 ${\text{SK}}^{\lfloor \text{round\_cnt}/4\rfloor +1}$，从 ${\text{SK}}^1$ 递增到 ${\text{SK}}^s$；解密时每完成 4 轮注入 ${\text{SK}}^{s-1-\lfloor \text{round\_cnt}/4\rfloor }$，从 ${\text{SK}}^{s-1}$ 递减到 ${\text{SK}}^0$。两者都利用同一套密钥取用公式，只是索引方向相反。

组合逻辑（*_comb.v）：在 always @(*) 块中用 integer 循环变量展开全部轮次，综合工具将中间 reg 型变量识别为组合逻辑线网，实现单周期完成全部变换：

always @(*) begin : comb_body
    integer r;
    reg [63:0] st;
    st = encrypt ? (plaintext ^ subkey(0)) : (ciphertext ^ subkey(steps));
    for (r = 0; r < ROUNDS; r = r + 1) begin
        if (encrypt) begin
            st = ac_f(st, r);   st = sc_f(st);
            st = sr_f(st);      st = mc_f(st);
            if (r[1:0] == 2'b11) st = st ^ subkey(r/4 + 1);
        end else begin
            st = imc_f(st);     st = isr_f(st);
            st = isc_f(st);     st = iac_f(st, ROUNDS-1-r);
            if (r[1:0] == 2'b11) st = st ^ subkey(steps-1 - r/4);
        end
    end
    result = st;
end

解密路径中 iac_f(st, ROUNDS-1-r) 将轮编号逆向传入 AddConstants，使 RC 序列从 $\text{RC}[\text{RN}-1]$ 倒序到 $\text{RC}[0]$，精确对应加密时各轮所注入的常数。

4.2 Python 实现

led.py 以清晰可读为目标，直接对应算法规范。核心是统一的密钥取用公式，单函数兼容三种密钥长度：

def add_key(state, key_nibbles, step, key_bits):
    n = key_bits // 4                       # 总 nibble 数：16 / 20 / 32
    for i in range(4):
        for j in range(4):
            idx = (4*i + j + step*16) % n   # 环形取 nibble
            state[i][j] ^= key_nibbles[idx]

• $n=16$（LED-64）：$(16\cdot \text{step})\mathrm{mod}16=0$，所有步偏移为 0，始终取同一组 16 个 nibble
• $n=20$（LED-80）：5 步一周期， { 0 , 16 , 12 , 8 , 4 } \{0,16,12,8,4\} {0,16,12,8,4} 循环
• $n=32$（LED-128）：$(16\cdot \text{step})\mathrm{mod}32$ 在 $0/16$ 严格交替

4.3 验证方案

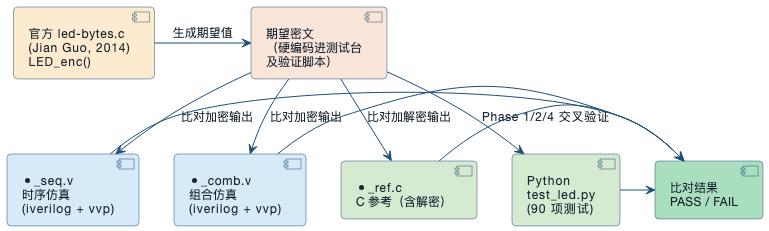

本项目采用三层交叉验证：官方 C 实现生成期望密文 → 所有实现的输出与期望密文逐字节比对。图 13 展示了完整的验证链路。

图中"期望密文"来自官方 led-bytes.c（Jian Guo 2014 年发布的参考实现），它是唯一的可信基准。Verilog 测试台将期望密文硬编码为 expected 参数，仿真结束后逐 bit 比对；Python test_led.py 同时检验加密（Phase 1/4）、解密还原（Phase 2）和往返一致性（Phase 3）。所有测试均已通过：

实现	测试项数	覆盖内容	结果
Python LED-64/80/128	90	规范向量 enc/dec、自选明文、往返测试	全 PASS
Verilog LED-64 时序/组合	各 18	9 组规范向量 enc + dec	全 PASS
Verilog LED-80 时序/组合	各 18	9 组规范向量 enc + dec	全 PASS
Verilog LED-128 时序/组合	各 18	9 组规范向量 enc + dec	全 PASS
C 交叉验证（3 变种）	各 13	9 组规范 + 4 组自选，与官方 C 逐字节比对	全 PASS

五、参考文献

原始论文：

Jian Guo, Thomas Peyrin, Axel Poschmann, and Matt Robshaw.
“The LED Block Cipher.”
In Cryptographic Hardware and Embedded Systems – CHES 2011,
Lecture Notes in Computer Science, vol. 6917, pp. 326–341.
Springer, Berlin, Heidelberg, 2011.
ePrint: https://eprint.iacr.org/2012/600.pdf（链接有效）

官方参考实现：

Jian Guo.
LED Reference Implementation (led-bytes.c), 2014.
Copyright © 2014 Jian Guo. All rights reserved.
注：论文作者页面：https://sites.google.com/site/ledblockcipher/
