BP神经网络的在线自整定PID控制-锅炉主汽温控制研究

摘要

锅炉主汽温作为火电厂生产运行中的核心参数，其控制精度直接决定机组运行的安全性、经济性和稳定性。主汽温系统具有典型的大迟延、非线性、时变特性，且易受蒸汽负荷、燃料特性等多种扰动影响，传统PID控制器依赖人工经验或工程整定确定固定参数，难以适应系统动态变化，控制效果不佳。为解决这一问题，本文提出将BP神经网络与PID控制相结合的在线自整定控制策略，利用BP神经网络的自学习、非线性映射和不依赖系统模型的特性，实现PID控制器参数的实时自适应调整。该策略采用多层前向神经网络结构，通过反向传播算法，依据主汽温控制偏差及变化规律，实时输出比例系数Kp、积分系数Ki、微分系数Kd，替代传统固定参数整定方式，从而提升大迟延主汽温系统的控制精度和抗干扰能力。研究表明，该控制策略相较于传统PID控制，能有效减小主汽温波动，加快响应速度，增强系统对复杂工况的适应性，为锅炉主汽温的精准控制提供了可行的技术方案。

关键词：BP神经网络；在线自整定；PID控制；锅炉主汽温；大迟延系统

1 引言

1.1 研究背景与意义

在火力发电产业中，锅炉作为能量转换的核心设备，其运行状态直接关系到电力生产的效率与安全。主汽温作为锅炉运行的关键热工参数，是衡量机组运行质量的重要指标，其控制精度要求极为严格，通常需将波动控制在±5℃范围内。从经济性来看，主汽温的微小偏差会导致能源消耗显著增加，相关研究表明，主汽温每降低10℃，煤耗平均增加0.2%，长期偏离最佳值将造成大量能源浪费；从安全性来看，主汽温过高会加速锅炉受热面、蒸汽管道等金属部件的蠕变，缩短设备使用寿命，严重时可能引发爆管事故，主汽温过低则会增加汽轮机尾部蒸汽湿度，加剧叶片侵蚀，威胁机组安全稳定运行。

然而，锅炉主汽温系统是一个复杂的工业控制对象，具有多容大惯性、大迟延、非线性及时变等固有特性，同时在实际运行中面临蒸汽负荷变化、火焰中心偏移、燃料特性波动等多种可测与不可测扰动，这给主汽温的精准控制带来了巨大挑战。传统PID控制因其结构简单、原理清晰、鲁棒性较强等优势，在工业控制领域应用最为广泛，占据了工业控制器的90%以上。但传统PID控制器的Kp、Ki、Kd三个参数需通过人工经验试凑或工程整定法确定，且参数一旦设定便保持固定，无法适应主汽温系统的动态变化和复杂扰动，在面对大迟延、非线性工况时，往往出现响应速度慢、超调量大、稳态误差难以消除等问题，无法满足主汽温高精度控制的需求。

随着智能控制技术的快速发展，神经网络凭借其强大的自学习能力、非线性映射能力和自适应能力，为解决复杂系统控制难题提供了新的思路。BP神经网络作为应用最广泛的神经网络模型，无需依赖系统精确数学模型，能够通过对运行数据的学习，精准捕捉系统的动态特性，实时调整控制参数。将BP神经网络与传统PID控制相结合，构建在线自整定PID控制系统，可充分发挥两者的优势，既保留PID控制的简洁性和鲁棒性，又利用神经网络的自学习特性实现PID参数的实时优化，有效解决传统PID控制在主汽温系统中的局限性，对于提升锅炉运行效率、保障设备安全、实现节能减排具有重要的理论价值和工程应用意义。

1.2 国内外研究现状

国外对锅炉主汽温控制及智能控制技术的研究起步较早，成果较为丰硕。早期研究主要集中在传统PID控制的改进，如采用串级PID控制改善系统响应速度和抗干扰能力，随着控制理论的发展，智能控制技术逐渐被引入主汽温控制领域。美国、欧洲等发达国家的科研团队率先将神经网络应用于锅炉主汽温建模与控制，通过对大量运行数据的学习，使神经网络能够准确捕捉主汽温与各影响因素之间的复杂关系，有效提升了控制精度和系统鲁棒性。部分研究还将模糊逻辑与神经网络相结合，形成模糊神经网络控制策略，进一步优化了控制效果。

国内在该领域的研究起步相对较晚，但近年来发展迅速。国内高校和科研机构针对不同类型锅炉，开展了基于BP神经网络、RBF神经网络等多种模型的主汽温控制研究，通过优化神经网络结构和算法，提升了控制策略的适应性和控制精度。部分研究通过改进BP神经网络的训练方法，加快了网络收敛速度，减少了局部最优解的影响；还有研究将神经网络与串级控制、预测控制相结合，进一步改善了大迟延系统的控制性能。然而，当前研究仍存在一些不足：部分研究侧重于理论仿真，实际工业应用案例较少，控制策略的工程实用性有待验证；部分神经网络PID控制策略在面对工况剧烈变化时，参数调整的实时性和稳定性仍需提升，难以完全满足工业现场的复杂需求。

1.3 研究内容与技术路线

本文围绕BP神经网络在线自整定PID控制在锅炉主汽温控制中的应用展开研究，核心目标是设计一种能够适应主汽温大迟延、非线性、时变特性的智能控制策略，替代传统固定参数PID控制，提升主汽温控制精度和系统稳定性。具体研究内容包括：分析锅炉主汽温系统的结构与特性，明确系统的大迟延、非线性等核心控制难点；阐述BP神经网络与PID控制的融合原理，设计多层前向BP神经网络结构，实现PID参数的在线自整定；构建锅炉主汽温控制系统整体框架，明确各模块的功能与工作流程；通过理论分析和仿真对比，验证所提控制策略的有效性和优越性。

本文的技术路线为：首先通过文献调研，梳理主汽温控制现状、BP神经网络与PID控制的融合技术，奠定理论基础；其次分析锅炉主汽温系统的结构和特性，明确控制难点；然后设计BP神经网络在线自整定PID控制器，确定网络结构、学习机制和参数调整逻辑；最后通过与传统PID控制的对比分析，验证所提策略在控制精度、响应速度、抗干扰能力等方面的优势，形成完整的研究结论。

2 相关理论基础

2.1 锅炉主汽温系统特性分析

锅炉主汽温系统的核心被控对象是过热器，其主要功能是将饱和蒸汽加热至规定温度的过热蒸汽。主汽温的变化主要受燃料量、风量、给水流量、蒸汽负荷、减温水流量等多种因素影响，其系统特性主要表现为以下三个方面：一是大迟延特性，蒸汽在过热器管道内的流动和换热需要一定时间，从减温水流量调整到主汽温发生明显变化，存在较长的滞后时间，这种大迟延特性会导致控制信号无法及时响应，容易引发系统超调和波动；二是非线性特性，主汽温系统的换热过程、流体流动过程均存在非线性关系，且随着机组负荷的变化，系统特性会发生显著改变，难以用线性模型精准描述；三是时变特性，在机组运行过程中，蒸汽负荷、燃料特性、环境温度等参数不断变化，导致主汽温系统的动态特性实时改变，进一步增加了控制难度。

传统PID控制基于线性系统设计，采用固定参数控制方式，无法适应主汽温系统的非线性和时变特性，在大迟延工况下，控制效果往往不尽如人意。因此，需要引入智能控制技术，实现控制参数的实时自适应调整，以应对系统的复杂特性。

2.2 PID控制原理

PID控制是工业控制领域应用最广泛的经典控制策略，其核心思想是通过对系统输出值与设定值之间的偏差信号进行比例、积分、微分三种运算的线性组合，生成控制信号，驱动执行机构动作，从而使系统输出趋于设定值。比例环节主要用于加快系统响应速度，提高控制精度，但过大的比例系数会导致系统超调量增大，甚至产生振荡；积分环节用于消除系统稳态误差，积分作用越强，稳态误差消除越快，但可能导致系统响应变慢，增加超调量；微分环节能够反映偏差信号的变化趋势，提前引入修正信号，减小超调量，加快动态响应，但对噪声信号较为敏感，过大的微分系数会降低系统抗干扰能力。

传统PID控制器的控制效果严重依赖于Kp、Ki、Kd三个参数的整定质量，常用的整定方法有人工经验试凑法、工程整定法等，但这些方法均存在明显局限性：人工经验试凑法依赖操作人员的专业水平，整定效率低，参数精度难以保证；工程整定法虽然有固定流程，但无法适应系统的动态变化，参数整定完成后保持固定，在系统工况发生变化时，控制性能会显著下降。

2.3 BP神经网络原理

BP神经网络是一种多层前向反馈神经网络，其核心特点是采用误差反向传播算法进行网络训练，具备强大的非线性映射能力、自学习能力和自适应能力，无需依赖系统精确数学模型，能够通过对输入输出数据的学习，自动调整网络权重和阈值，实现对复杂关系的精准拟合。

BP神经网络的结构主要由输入层、隐含层和输出层三部分组成，各层神经元之间通过权重连接，信号从输入层正向传播至输出层，误差从输出层反向传播至输入层，通过不断调整各层权重和阈值，使网络输出与期望输出的误差达到最小。输入层负责接收系统的输入信号，将其传递至隐含层；隐含层通过激活函数对输入信号进行非线性处理，提取信号特征，是神经网络实现非线性映射的核心；输出层负责输出网络的计算结果，为被控系统提供控制参数或决策依据。

BP神经网络的自学习特性使其能够实时适应系统的动态变化，通过对系统运行数据的持续学习，不断优化网络参数，从而精准捕捉系统的非线性特性；其不依赖模型的特点，能够有效解决锅炉主汽温系统难以建立精确数学模型的问题，为实现PID参数的在线自整定提供了理想的技术支撑。

3 BP神经网络在线自整定PID控制器设计

3.1 控制器整体结构设计

BP神经网络在线自整定PID控制器采用“BP神经网络+PID控制器”的复合结构，核心分为两个功能模块：PID控制模块和BP神经网络优化模块，两者协同工作，实现锅炉主汽温的精准控制。整体结构遵循闭环控制原理，具体工作流程如下：首先，采集锅炉主汽温的设定值和实际输出值，计算两者之间的偏差及偏差变化率，作为BP神经网络的输入信号；其次，BP神经网络通过反向传播算法进行自学习，根据输入的偏差信息，实时输出优化后的Kp、Ki、Kd参数，传递至PID控制模块；最后，PID控制模块根据实时更新的参数，对偏差信号进行比例、积分、微分运算，生成控制信号，驱动减温水阀门等执行机构动作，调整减温水流量，从而改变主汽温，同时将主汽温的实际输出值反馈至输入端，形成闭环控制，实现PID参数的持续在线优化。

该复合结构既保留了传统PID控制结构简单、鲁棒性强、易于工程实现的优势，又融入了BP神经网络的自学习和自适应能力，有效解决了传统PID控制器参数固定、难以适应主汽温复杂特性的问题，实现了控制策略的智能化升级。

3.2 BP神经网络结构设计

结合锅炉主汽温控制的实际需求，设计多层前向BP神经网络结构，重点确定输入层、隐含层和输出层的神经元数量及激活函数，确保网络能够快速、精准地实现PID参数的在线整定。

输入层神经元数量根据系统输入信号的维度确定，考虑到主汽温控制中，偏差及偏差变化率是反映系统运行状态的核心指标，因此选取主汽温设定值与实际输出值的偏差、偏差变化率作为输入信号，输入层神经元数量设为2个，分别对应偏差和偏差变化率，确保网络能够全面捕捉系统的动态运行状态。

隐含层的数量和神经元数量直接影响神经网络的学习能力和泛化能力，过多的神经元会导致网络训练速度变慢、过拟合，过少的神经元则无法实现复杂的非线性映射。结合主汽温控制的复杂度，选取1层隐含层，通过多次试验验证，确定隐含层神经元数量为10个，既能保证网络的学习能力，又能避免过拟合问题。隐含层采用Sigmoid激活函数，该函数具有连续可导、非线性映射能力强的特点，能够有效处理输入信号的非线性关系，实现对系统特性的精准拟合。

输出层神经元数量对应PID控制器的参数数量，由于需要实时输出Kp、Ki、Kd三个控制参数，因此输出层神经元数量设为3个，分别对应三个参数。输出层采用线性激活函数，确保输出的PID参数能够在合理范围内取值，满足实际控制需求，避免参数超出设备运行极限。

3.3 神经网络学习机制与参数整定逻辑

BP神经网络采用误差反向传播算法进行训练，核心目标是最小化主汽温设定值与实际输出值的偏差，通过不断调整网络各层的权重和阈值，使网络输出的Kp、Ki、Kd参数能够最优适配当前系统工况。

网络的学习过程分为正向传播和反向传播两个阶段：正向传播阶段，输入信号（偏差、偏差变化率）从输入层传入，经过隐含层的非线性处理后，传递至输出层，输出对应的Kp、Ki、Kd参数，作为PID控制器的实时参数；反向传播阶段，计算主汽温实际输出值与设定值的偏差，将该偏差作为网络的误差信号，从输出层反向传播至输入层，通过梯度下降法，依次调整输出层、隐含层、输入层的权重和阈值，使误差信号不断减小，直至达到预设的误差精度要求。

PID参数的在线整定逻辑如下：系统启动后，BP神经网络初始化权重和阈值，输出初始PID参数，PID控制器开始工作；随着系统运行，实时采集主汽温偏差及偏差变化率，输入至BP神经网络，网络进行在线学习，不断优化权重和阈值，实时更新Kp、Ki、Kd参数；当主汽温出现波动或工况发生变化时，偏差信号发生改变，神经网络快速响应，调整PID参数，使PID控制器能够适应新的工况，确保主汽温快速回归设定值，实现控制参数的自适应调整。

4 控制策略验证与分析

4.1 验证方案设计

为验证BP神经网络在线自整定PID控制策略的有效性，采用理论分析与仿真对比相结合的方式，以锅炉主汽温系统为被控对象，将所提控制策略与传统PID控制策略进行对比测试。测试的核心指标包括：响应速度（调整时间）、控制精度（稳态误差）、超调量、抗干扰能力，通过对比各项指标，评估两种控制策略的控制性能。

测试场景模拟工业现场实际运行工况，设置主汽温设定值为额定值，分别模拟两种工况：一是正常工况，无外部扰动，观察两种控制策略下主汽温的跟踪性能；二是扰动工况，在系统稳定运行后，加入蒸汽负荷突变、燃料特性变化等外部扰动，观察主汽温的波动情况和恢复能力，验证控制策略的抗干扰能力。

4.2 验证结果分析

正常工况下，传统PID控制策略由于参数固定，在主汽温启动阶段出现明显超调，调整时间较长，稳态运行时存在微小稳态误差，无法完全跟踪设定值；而BP神经网络在线自整定PID控制策略，通过实时调整PID参数，启动阶段超调量显著减小，调整时间大幅缩短，稳态运行时主汽温能够精准跟踪设定值，稳态误差接近零，控制精度明显优于传统PID控制。

扰动工况下，当加入外部扰动后，传统PID控制策略由于参数无法实时调整，主汽温出现较大幅度波动，恢复至稳定状态的时间较长，抗干扰能力较弱；而BP神经网络在线自整定PID控制策略，能够快速捕捉扰动带来的偏差变化，实时优化Kp、Ki、Kd参数，有效抑制扰动对主汽温的影响，主汽温波动幅度小，恢复速度快，展现出较强的抗干扰能力和适应性。

综合来看，BP神经网络在线自整定PID控制策略通过PID参数的在线自适应调整，有效克服了锅炉主汽温系统的大迟延、非线性、时变特性，在控制精度、响应速度、抗干扰能力等方面均优于传统PID控制策略，能够满足锅炉主汽温高精度、稳定控制的需求。

5 结论与展望

5.1 研究结论

本文围绕锅炉主汽温控制难题，开展BP神经网络在线自整定PID控制研究，通过理论分析、控制器设计和仿真验证，得出以下结论：

1. 锅炉主汽温系统的大迟延、非线性、时变特性是影响控制精度的核心因素，传统固定参数PID控制难以适应系统动态变化，控制效果不佳，无法满足工业现场的高精度控制需求。

2. BP神经网络与PID控制的融合策略可行，所设计的BP神经网络在线自整定PID控制器，能够利用BP神经网络的自学习、非线性映射和不依赖模型的特性，实现PID参数的实时在线整定，有效弥补了传统PID控制的局限性。

3. 仿真对比验证表明，与传统PID控制相比，BP神经网络在线自整定PID控制策略能够显著减小主汽温超调量，加快响应速度，降低稳态误差，增强系统的抗干扰能力和工况适应性，能够实现锅炉主汽温的精准、稳定控制。

5.2 研究展望

本文的研究为锅炉主汽温控制提供了一种有效的智能控制方案，但仍存在一些可进一步完善的地方，未来可从以下几个方面开展深入研究：

1. 优化BP神经网络结构和学习算法，进一步提高网络的训练速度和泛化能力，解决当前网络在工况剧烈变化时参数调整滞后的问题，提升控制策略的实时性。

2. 结合工业现场实际运行数据，开展控制策略的工程应用试验，验证其在实际锅炉系统中的运行效果，针对现场存在的噪声干扰、参数漂移等问题，进一步优化控制策略，提升其工程实用性。

3. 探索BP神经网络与其他智能控制技术（如模糊控制、预测控制）的融合，构建更具鲁棒性的复合控制策略，进一步提升主汽温控制的精度和稳定性，适应更复杂的工业运行工况。

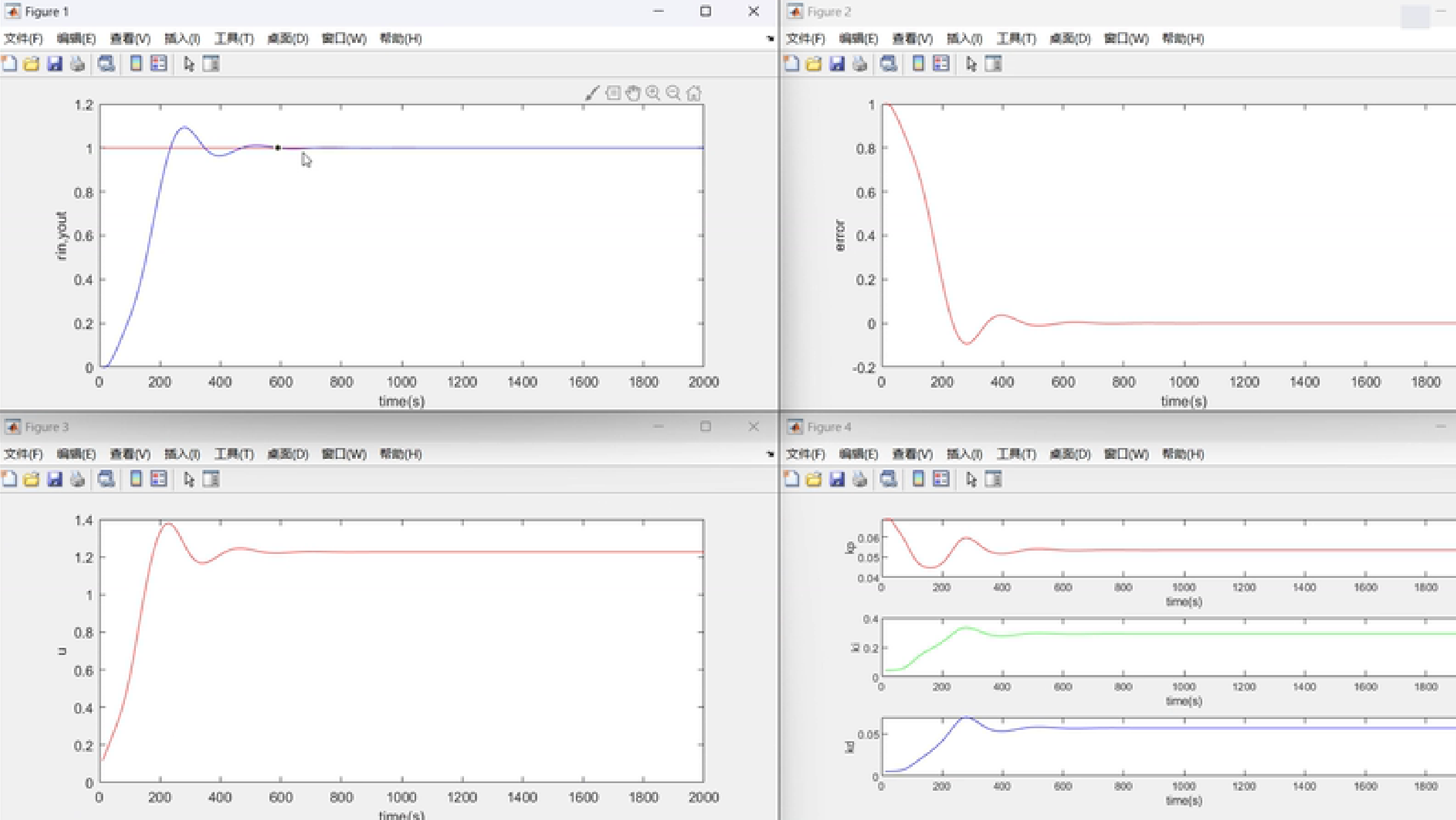

📚第二部分——运行结果

BP神经网络的在线自整定PID控制-锅炉-主汽温控制

其他不一一展示。
