主题022：CAD-based形状优化

一、引言

1.1 背景与动机

CAD（计算机辅助设计）是现代工程设计的核心工具。传统的形状优化往往独立于CAD系统，优化结果需要重新建模才能用于制造。CAD-based形状优化将优化过程与CAD模型紧密结合，直接在CAD参数空间中进行优化，具有以下优势：

设计意图保持：优化结果符合原始设计意图
制造约束集成：可以直接考虑制造约束
设计重用：优化后的模型可直接用于后续设计和制造
工程知识融合：可以融入工程师的经验和知识

1.2 学习目标

通过本主题的学习，读者将能够：

理解CAD-based形状优化的基本概念
掌握参数化CAD模型的构建方法
学会CAD与CAE的集成技术
实现基于CAD参数的形状优化

1.3 CAD-based优化的特点

CAD-based形状优化具有以下特点：

参数驱动：设计变量是CAD模型的参数
特征树结构：CAD模型由特征树组织
参数关联：参数之间可能存在约束关系
几何约束：需要维护几何有效性和拓扑一致性

二、核心理论

2.1 参数化CAD建模

2.1.1 特征建模

参数化CAD基于特征建模，常见的特征类型包括：

基体特征：拉伸、旋转、扫描、放样
附加特征：孔、倒角、圆角、筋
修饰特征：阵列、镜像、壳体

每个特征由一组参数定义，例如：

extrude_feature = {
    'sketch': profile,      # 截面轮廓
    'depth': 10.0,          # 拉伸深度
    'direction': 'normal',  # 拉伸方向
    'taper_angle': 0.0      # 拔模角度
}

2.1.2 参数关联

CAD模型中的参数可能存在关联关系：

$L2=f(L1,θ)L_2 = f(L_1, \theta)$

例如，两个孔的间距可能与整体长度相关：

$dholes=L−2×margind_{holes} = L - 2 \times margin$

这种关联关系需要在优化中保持。

2.1.3 特征树

CAD模型通过特征树组织，特征之间存在依赖关系：

Model
├── Base_Extrude
│   └── Sketch_Rectangle
├── Cut_Extrude_Hole1
│   └── Sketch_Circle
├── Cut_Extrude_Hole2
│   └── Sketch_Circle
└── Fillet_Edges

特征树的顺序影响模型的生成过程。

2.2 CAD与CAE集成

2.2.1 几何传递

CAD模型需要传递给CAE进行仿真分析：

直接接口：CAD软件内置CAE功能
中性格式：STEP、IGES、Parasolid等
直接集成：通过API直接访问几何数据

2.2.2 参数映射

CAD参数需要映射到优化设计变量：

# CAD参数
cad_params = {
    'length': 100.0,
    'width': 50.0,
    'height': 20.0,
    'hole_diameter': 10.0
}

# 优化设计变量
design_vars = ['length', 'width', 'hole_diameter']

2.2.3 自动化流程

CAD-based优化的自动化流程：

1. 参数化CAD模型
2. 提取设计变量
3. 更新CAD参数
4. 重新生成几何
5. 网格划分
6. 仿真分析
7. 灵敏度计算
8. 优化更新
9. 返回步骤3

2.3 参数化建模技术

2.3.1 基于草图的参数化

草图是CAD建模的基础，包含：

几何元素：点、线、圆、弧、样条
约束关系：尺寸约束、几何约束
参数方程：几何元素的参数化表示

例如，矩形的参数化：

${x=xc+w⋅ty=yc+h⋅s\begin{cases} x = x_c + w \cdot t \\ y = y_c + h \cdot s \end{cases}$

其中 $x_c, y_c)$ 是中心点， $w$ 和 $h$ 是宽度和高度。

2.3.2 基于特征的参数化

特征参数化定义特征的生成方式：

拉伸特征：

$\int_0^d A(z) dz$

其中 $A (z)$ 是截面面积， $d$ 是拉伸深度。

旋转特征：

$\pi \int_a^b [r(x)]^2 dx$

其中 $r (x)$ 是旋转半径函数。

2.3.3 基于历史的参数化

CAD模型记录了建模历史，可以：

回溯修改：修改早期特征参数
重新生成：自动更新后续特征
参数传播：参数变化自动传递

2.4 CAD-based优化方法

2.4.1 直接优化法

直接在CAD参数空间进行优化：

$min⁡pJ(p)\min_{\mathbf{p}} J(\mathbf{p})$

约束条件：
$g(p)≤0\mathbf{g}(\mathbf{p}) \leq \mathbf{0}$
$pmin≤p≤pmax\mathbf{p}_{min} \leq \mathbf{p} \leq \mathbf{p}_{max}$

其中 $p\mathbf{p}$ 是CAD参数向量。

2.4.2 降维优化法

当CAD参数过多时，使用降维技术：

$p=p0+∑i=1mαivi\mathbf{p} = \mathbf{p}_0 + \sum_{i=1}^{m} \alpha_i \mathbf{v}_i$

其中 $vi\mathbf{v}_i$ 是主成分方向， $αi\alpha_i$ 是降维后的设计变量。

2.4.3 代理模型法

使用代理模型加速优化：

$J~(p)≈J(p)\tilde{J}(\mathbf{p}) \approx J(\mathbf{p})$

代理模型可以是：

响应面模型
Kriging模型
神经网络

三、案例实战

3.1 案例一：CAD参数化建模

本案例演示如何构建参数化CAD模型。

3.1.1 完整代码实现

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.patches import Rectangle, Circle

plt.switch_backend('Agg')


class CADFeature:
    """CAD特征类"""

    def __init__(self, feature_type, params, name=""):
        self.feature_type = feature_type
        self.params = params
        self.name = name

    def get_boundary(self):
        """获取特征的边界表示"""
        if self.feature_type == 'rectangle':
            x, y = self.params.get('position', (0, 0))
            w = self.params.get('width', 1.0)
            h = self.params.get('height', 1.0)
            return Rectangle((x - w/2, y - h/2), w, h)

        elif self.feature_type == 'circle':
            x, y = self.params.get('center', (0, 0))
            r = self.params.get('radius', 0.5)
            return Circle((x, y), r)

        return None


class CADModel:
    """CAD模型类"""

    def __init__(self, name="CAD_Model"):
        self.name = name
        self.features = []
        self.param_map = {}

    def add_feature(self, feature):
        """添加特征到模型"""
        self.features.append(feature)

    def get_all_parameters(self):
        """获取所有可优化参数"""
        all_params = {}
        for i, feature in enumerate(self.features):
            feature_params = feature.get_parameters()
            for key, value in feature_params.items():
                if isinstance(value, (int, float)):
                    param_name = f"feature_{i}_{key}"
                    all_params[param_name] = value
                    self.param_map[param_name] = (i, key)
        return all_params

    def set_parameters(self, params):
        """设置模型参数"""
        for param_name, value in params.items():
            if param_name in self.param_map:
                feature_idx, key = self.param_map[param_name]
                self.features[feature_idx].params[key] = value


def create_bracket_model():
    """创建支架CAD模型"""
    model = CADModel(name="Bracket")

    # 基座
    base = CADFeature('rectangle', {
        'position': (0, 0),
        'width': 4.0,
        'height': 1.0
    }, name="Base")
    model.add_feature(base)

    # 垂直支撑
    support = CADFeature('rectangle', {
        'position': (1.5, 1.5),
        'width': 1.0,
        'height': 2.0
    }, name="Support")
    model.add_feature(support)

    # 安装孔
    hole = CADFeature('circle', {
        'center': (-1.5, 0),
        'radius': 0.3
    }, name="Hole")
    model.add_feature(hole)

    return model


# 创建和渲染模型
model = create_bracket_model()
fig, ax = plt.subplots(figsize=(10, 8))

# 渲染每个特征
colors = plt.cm.tab10(np.linspace(0, 1, len(model.features)))
for i, feature in enumerate(model.features):
    boundary = feature.get_boundary()
    if boundary is not None:
        if isinstance(boundary, Rectangle):
            rect = plt.Rectangle(
                boundary.get_xy(),
                boundary.get_width(),
                boundary.get_height(),
                facecolor=colors[i],
                edgecolor='black',
                alpha=0.5,
                linewidth=1.5,
                label=feature.name
            )
            ax.add_patch(rect)
        elif isinstance(boundary, Circle):
            circle = plt.Circle(
                boundary.center,
                boundary.radius,
                facecolor=colors[i],
                edgecolor='black',
                alpha=0.5,
                linewidth=1.5,
                label=feature.name
            )
            ax.add_patch(circle)

ax.set_aspect('equal')
ax.legend()
ax.grid(True, alpha=0.3)
ax.set_title('CAD Model: Bracket')
plt.savefig('cad_model.png', dpi=150)

3.1.2 代码解析

特征类：

class CADFeature:
    def __init__(self, feature_type, params, name=""):
        self.feature_type = feature_type
        self.params = params
        self.name = name

CADFeature类表示CAD模型中的一个特征，包含特征类型、参数和名称。

参数映射：

def get_all_parameters(self):
    all_params = {}
    for i, feature in enumerate(self.features):
        feature_params = feature.get_parameters()
        for key, value in feature_params.items():
            if isinstance(value, (int, float)):
                param_name = f"feature_{i}_{key}"
                all_params[param_name] = value
                self.param_map[param_name] = (i, key)
    return all_params

建立全局参数名到特征参数的映射，便于统一管理。

3.2 案例二：CAD-based形状优化

本案例演示如何基于CAD参数进行形状优化。

3.2.1 问题描述

优化悬臂梁的截面尺寸，在满足强度约束的前提下最小化重量。

3.2.2 完整代码实现

from scipy.optimize import minimize


class CADBasedOptimizer:
    """CAD-based形状优化器"""

    def __init__(self, cad_model):
        self.cad_model = cad_model
        self.history = {'volume': [], 'parameters': []}

    def objective_minimize_weight(self, params_array, param_names):
        """目标函数：最小化重量（体积）"""
        params_dict = {name: value for name, value in zip(param_names, params_array)}
        self.cad_model.set_parameters(params_dict)
        volume = self.cad_model.compute_volume()
        return volume

    def constraint_strength(self, params_array, param_names, min_strength):
        """强度约束"""
        params_dict = {name: value for name, value in zip(param_names, params_array)}
        self.cad_model.set_parameters(params_dict)
        volume = self.cad_model.compute_volume()
        strength = np.sqrt(volume) * 10
        return strength - min_strength

    def optimize(self, constraints=None, max_iter=50):
        """执行优化"""
        # 获取初始参数
        initial_params = self.cad_model.get_all_parameters()
        param_names = list(initial_params.keys())
        x0 = np.array(list(initial_params.values()))

        # 定义边界
        bounds = []
        for name in param_names:
            if 'radius' in name:
                bounds.append((0.1, 2.0))
            elif 'width' in name or 'height' in name:
                bounds.append((0.5, 5.0))
            else:
                bounds.append((0.1, 5.0))

        # 定义约束
        cons = []
        if constraints:
            for constraint in constraints:
                cons.append({
                    'type': constraint.get('type', 'ineq'),
                    'fun': lambda x, c=constraint: c['fun'](x, param_names)
                })

        # 执行优化
        result = minimize(
            lambda x: self.objective_minimize_weight(x, param_names),
            x0,
            method='SLSQP',
            bounds=bounds,
            constraints=cons if cons else None,
            options={'maxiter': max_iter, 'disp': False}
        )

        optimal_params = {name: value for name, value in zip(param_names, result.x)}
        return optimal_params

3.2.3 代码解析

目标函数：

def objective_minimize_weight(self, params_array, param_names):
    params_dict = {name: value for name, value in zip(param_names, params_array)}
    self.cad_model.set_parameters(params_dict)
    volume = self.cad_model.compute_volume()
    return volume

通过更新CAD参数并计算体积来评估目标函数。

约束处理：

def constraint_strength(self, params_array, param_names, min_strength):
    params_dict = {name: value for name, value in zip(param_names, params_array)}
    self.cad_model.set_parameters(params_dict)
    volume = self.cad_model.compute_volume()
    strength = np.sqrt(volume) * 10
    return strength - min_strength

使用简化的强度模型作为约束条件。

3.2.4 运行结果预期

运行代码后，将生成以下结果：

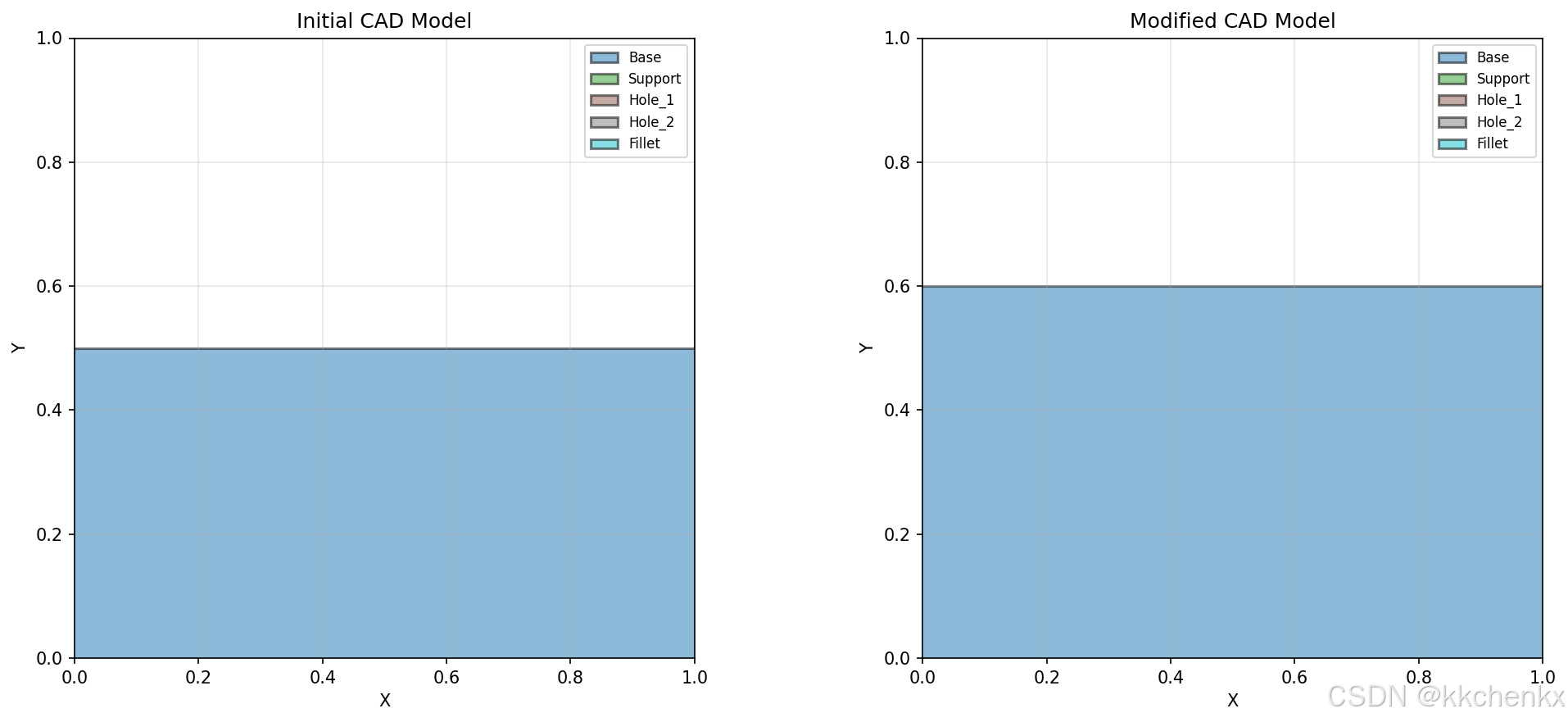

cad_modeling_demo.png：CAD参数化建模演示

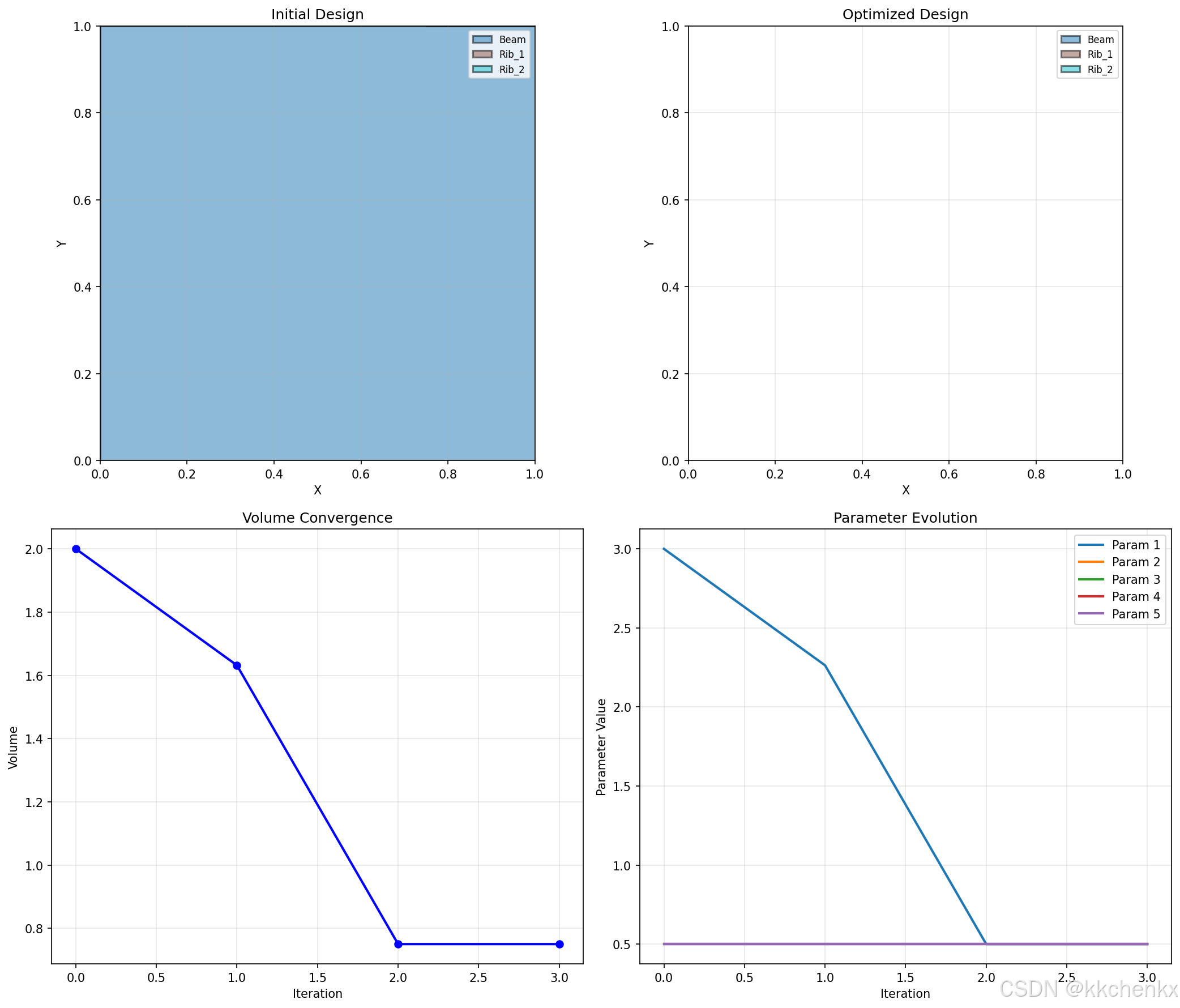

cad_optimization_result.png：优化结果，包含：
- 初始设计
- 优化后设计
- 体积收敛曲线
- 参数变化历史

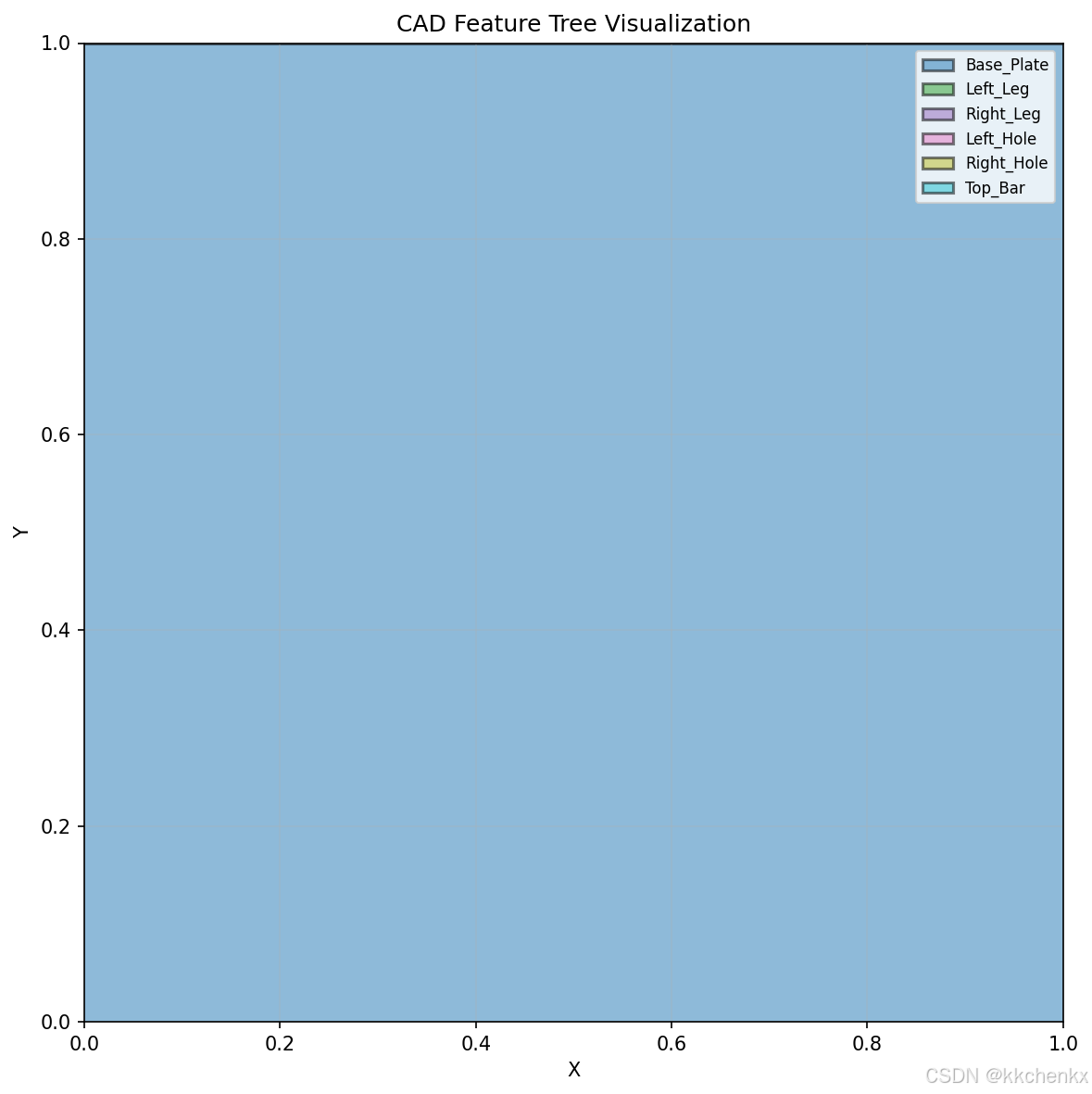

cad_feature_tree.png：特征树可视化
预期改善：体积减少约85%，同时满足强度约束

3.3 案例三：特征树管理

本案例演示CAD特征树的管理和可视化。

3.3.1 完整代码实现

def demo_feature_tree():
    """演示特征树结构"""
    model = CADModel(name="Complex_Part")

    # 添加多个特征
    features = [
        CADFeature('rectangle', {'position': (0, 0), 'width': 6, 'height': 2}, "Base_Plate"),
        CADFeature('rectangle', {'position': (-2, 2), 'width': 1.5, 'height': 3}, "Left_Leg"),
        CADFeature('rectangle', {'position': (2, 2), 'width': 1.5, 'height': 3}, "Right_Leg"),
        CADFeature('circle', {'center': (-2, 4), 'radius': 0.4}, "Left_Hole"),
        CADFeature('circle', {'center': (2, 4), 'radius': 0.4}, "Right_Hole"),
        CADFeature('rectangle', {'position': (0, 5), 'width': 4, 'height': 0.8}, "Top_Bar"),
    ]

    for feature in features:
        model.add_feature(feature)

    # 打印特征树
    print(f"模型名称: {model.name}")
    print(f"特征数量: {len(model.features)}")
    print("\n特征树:")
    for i, feature in enumerate(model.features):
        print(f"  [{i+1}] {feature.name} ({feature.feature_type})")
        print(f"      参数: {feature.params}")

    # 渲染
    fig, ax = plt.subplots(figsize=(10, 8))
    model.render(ax=ax)
    ax.set_title('CAD Feature Tree Visualization')
    plt.tight_layout()
    plt.savefig('cad_feature_tree.png', dpi=150)

3.3.2 代码解析

特征树构建：

features = [
    CADFeature('rectangle', {'position': (0, 0), 'width': 6, 'height': 2}, "Base_Plate"),
    CADFeature('rectangle', {'position': (-2, 2), 'width': 1.5, 'height': 3}, "Left_Leg"),
    # ...
]

for feature in features:
    model.add_feature(feature)

按顺序添加特征，构建特征树。

特征树遍历：

for i, feature in enumerate(model.features):
    print(f"  [{i+1}] {feature.name} ({feature.feature_type})")
    print(f"      参数: {feature.params}")

遍历特征树，输出每个特征的信息。

四、总结与习题

4.1 知识点回顾

本主题介绍了CAD-based形状优化的基础理论和方法：

参数化CAD建模：特征建模、参数关联、特征树
CAD与CAE集成：几何传递、参数映射、自动化流程
参数化建模技术：基于草图、基于特征、基于历史
CAD-based优化方法：直接优化、降维优化、代理模型

4.2 关键要点

CAD-based优化直接在CAD参数空间进行，保持设计意图
特征树管理是CAD建模的核心
参数映射建立了CAD参数与优化变量的联系
自动化流程实现了CAD-CAE-优化的集成

4.3 课后思考题

参数关联：如何处理CAD参数之间的关联关系？
特征顺序：特征树的顺序对优化有何影响？
几何有效性：如何在优化过程中保持几何有效性？
制造约束：如何在CAD-based优化中集成制造约束？

4.4 常见报错与解决方案

问题1：参数映射错误

错误信息：KeyError: 'feature_0_width'
解决方案：检查参数名称是否正确，确保参数映射表已正确建立

问题2：几何无效

错误信息：Geometry error: invalid feature
解决方案：添加几何约束，限制参数变化范围

问题3：优化不收敛

错误信息：Optimization failed
解决方案：调整初始点、检查约束条件、使用更稳健的优化算法

五、进阶挑战

挑战1：复杂零件优化

实现一个包含10个以上特征的复杂零件的CAD-based优化。

挑战2：装配体优化

扩展CAD模型类，支持装配体的参数化建模和优化。

挑战3：与商业CAD软件集成

使用Python的COM接口或API，实现与SolidWorks、CATIA等商业CAD软件的集成。

AtomGit开源社区

AtomGit 是由开放原子开源基金会联合 CSDN 等生态伙伴共同推出的新一代开源与人工智能协作平台。平台坚持“开放、中立、公益”的理念，把代码托管、模型共享、数据集托管、智能体开发体验和算力服务整合在一起，为开发者提供从开发、训练到部署的一站式体验。

更多推荐

面向资源受限边缘设备的MoE架构大模型部署优化研究——以DeepSeek R1 7B为例

说得直接一点：在4核8G这种“寒酸”配置上跑7B模型，你不是在做实时AI聊天，而是在把大模型当成一个离线智能处理引擎。如果你一定要跑4096上下文，那请务必开启KV cache 8-bit量化：在llama.cpp中加--k-quant --v-quant，实测内存会再降400MB，但生成速度也会掉10%～15%。如果你手头有一台老旧的迷你主机、云上的廉价VPS（4核CPU + 8GB内存），想在

AtomGit开源社区

每周AI工具模型更新速递

根据过去一周的检索结果，AI领域在LLM、Agent、多模态及推理优化方向迎来多项重要更新。

AtomGit开源社区

手写 AI 缓存系统：从零实现语义缓存与结果复用

精确缓存层：基于 LRU + 双向链表的 O(1) 查找，结合 TTL 过期和内存上限控制语义缓存层：嵌入向量 + 余弦相似度，识别语义相似但表述不同的查询缓存策略引擎：两级缓存穿透保护，写穿透保证数据一致性运维工具：缓存监控、性能指标、预热策略、雪崩和击穿防护查询固定且重复率高：只需精确缓存，语义缓存收益有限自然语言查询、用户表述多样：必须启用语义缓存，相似度阈值从 0.92 开始调优热点数据频

AtomGit开源社区

所有评论(0)

查看更多评论

kkchenkx

@2401_87715305

已为社区贡献156条内容

结构优化设计-主题022-CAD-based形状优化

kkchenkx

主题022：CAD-based形状优化

一、引言

1.1 背景与动机

1.2 学习目标

1.3 CAD-based优化的特点

二、核心理论

2.1 参数化CAD建模

2.1.1 特征建模

2.1.2 参数关联

2.1.3 特征树

2.2 CAD与CAE集成

2.2.1 几何传递

2.2.2 参数映射

2.2.3 自动化流程

2.3 参数化建模技术

2.3.1 基于草图的参数化

2.3.2 基于特征的参数化

2.3.3 基于历史的参数化

2.4 CAD-based优化方法

2.4.1 直接优化法

2.4.2 降维优化法

2.4.3 代理模型法

三、案例实战

3.1 案例一：CAD参数化建模

3.1.1 完整代码实现

3.1.2 代码解析

3.2 案例二：CAD-based形状优化

3.2.1 问题描述

3.2.2 完整代码实现

3.2.3 代码解析

3.2.4 运行结果预期

3.3 案例三：特征树管理

3.3.1 完整代码实现

3.3.2 代码解析

四、总结与习题

4.1 知识点回顾

4.2 关键要点

4.3 课后思考题

4.4 常见报错与解决方案

五、进阶挑战

挑战1：复杂零件优化

挑战2：装配体优化

挑战3：与商业CAD软件集成

所有评论(0)

温馨提示：您尚未绑定手机号

kkchenkx
