从零到一：YOLO26条形码检测系统训练、评估与部署指南

斌擎人工智能官方账号

400人浏览 · 2026-04-15 19:56:19

斌擎人工智能官方账号 · 2026-04-15 19:56:19 发布

摘要

本文介绍了一个基于YOLO26的目标检测系统，专门用于条形码检测。系统采用YOLO26架构，在包含301张训练图像和28张验证图像的数据集上进行训练，数据集仅包含一个类别（bar_code）。

实验结果表明，模型在验证集上达到了0.998的精确率、1.000的召回率、0.995的mAP@0.5和0.827的mAP@0.5:0.95的优异性能。混淆矩阵分析显示模型实现了零误检和零漏检的完美检测结果。

该系统在各种置信度阈值下均表现出色，F1分数在0.474置信度时达到1.00，证实了模型在实际应用中的可靠性和稳定性。

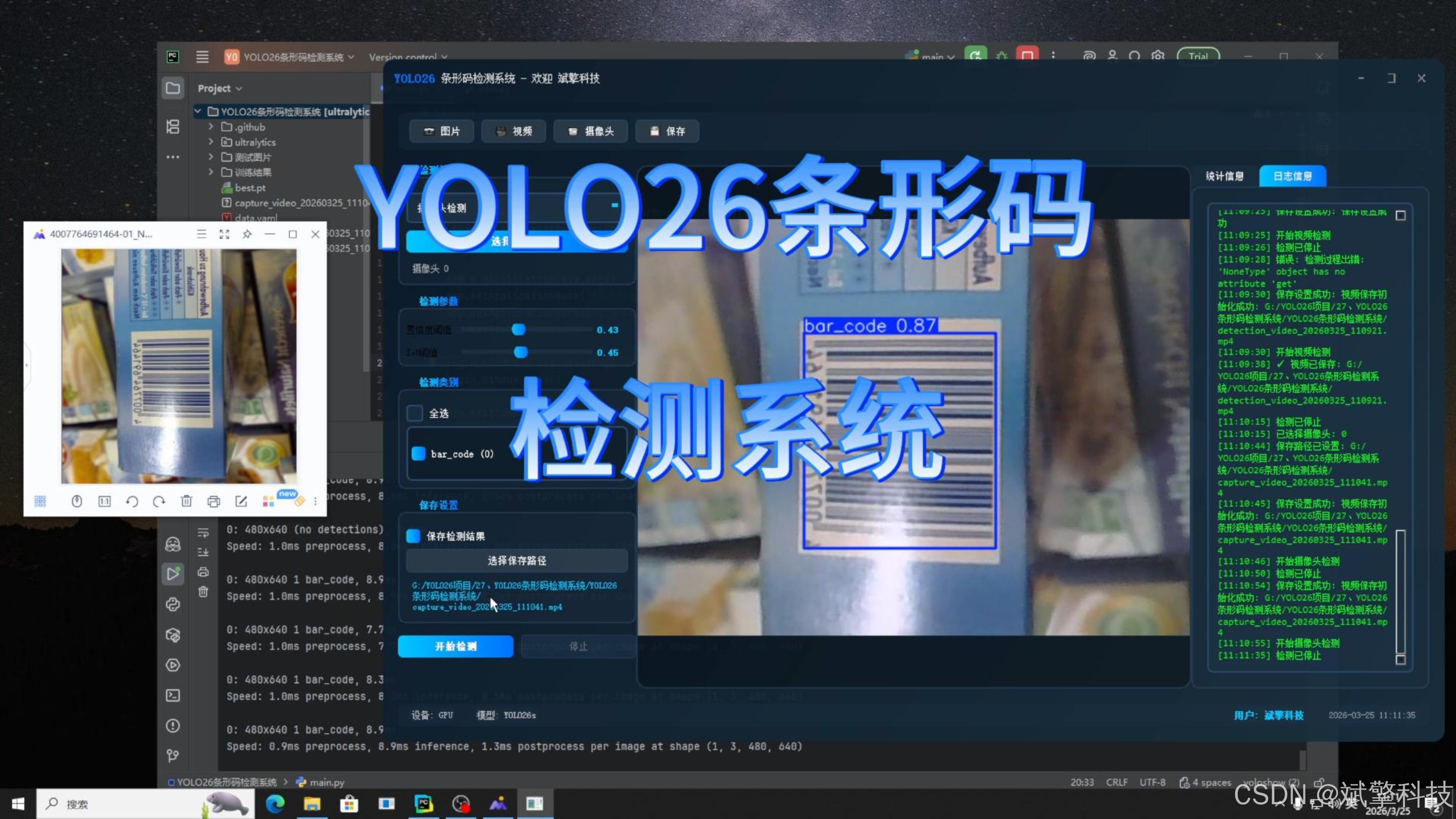

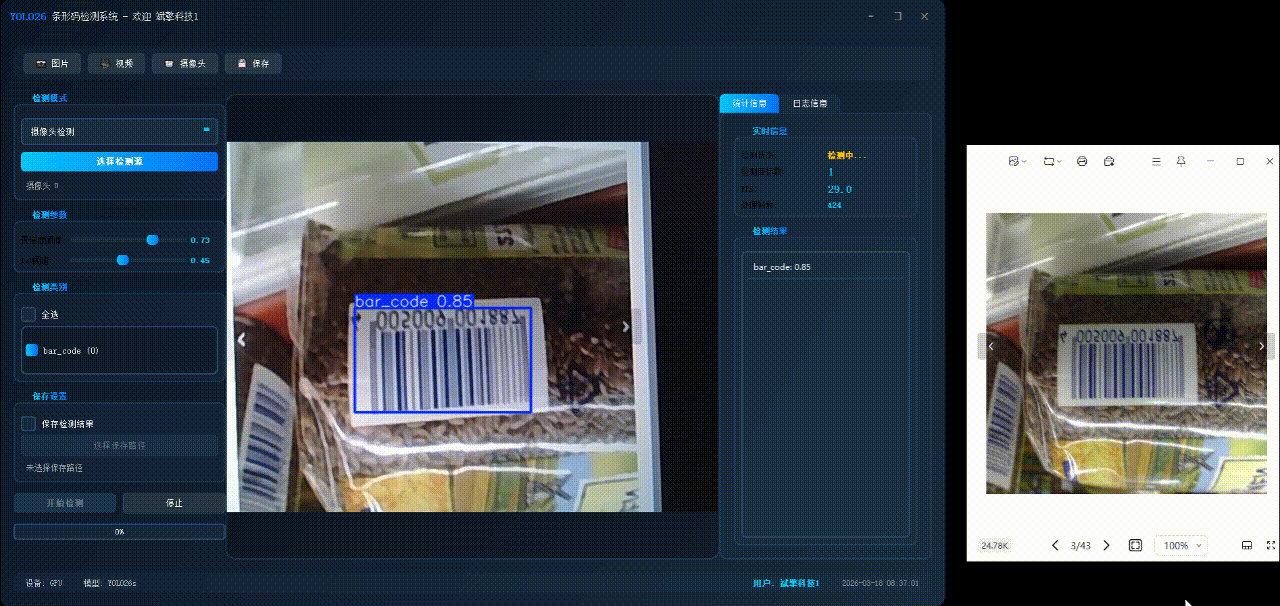

详细功能展示视频

https://www.bilibili.com/video/BV1UqoKB6ERW/?spm_id_from=333.1387.upload.video_card.click&vd_source=8279e3d5f4d5d4f0cb2bf5c842393764https://www.bilibili.com/video/BV1UqoKB6ERW/?spm_id_from=333.1387.upload.video_card.click&vd_source=8279e3d5f4d5d4f0cb2bf5c842393764 https://www.bilibili.com/video/BV1UqoKB6ERW/

功能模块

✅ 用户登录注册：支持密码检测，密码加密。

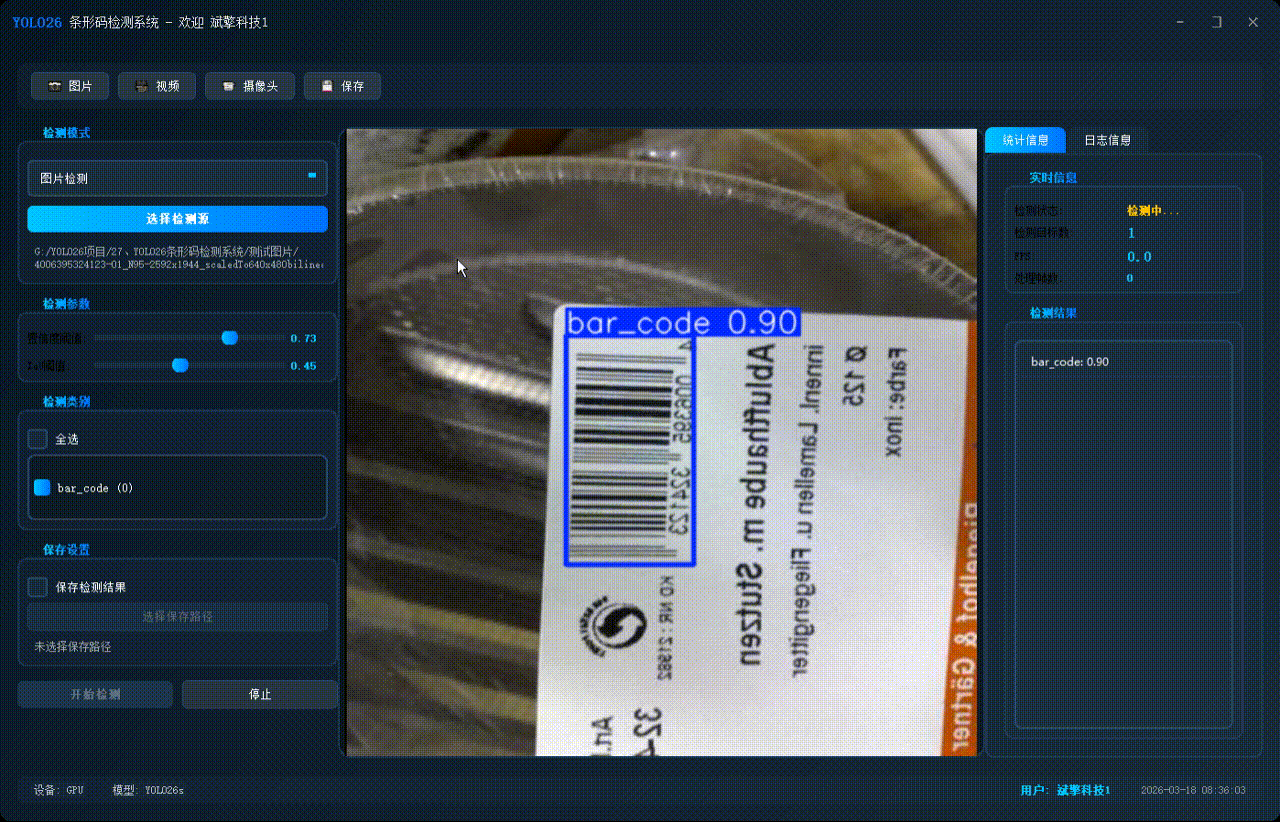

✅ 图片检测：可对图片进行检测，返回检测框及类别信息。

✅参数实时调节（置信度和IoU阈值）

✅ 视频检测：支持视频文件输入，检测视频中每一帧的情况。

✅ 摄像头实时检测：连接USB 摄像头，实现实时监测。

✅日志记录：日志标签页记录操作和错误信息，带时间戳

✅结果保存模块：支持图片/视频/摄像头检测结果保存

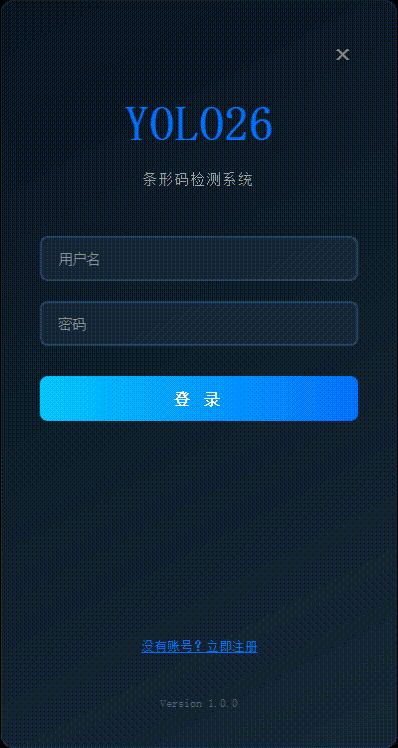

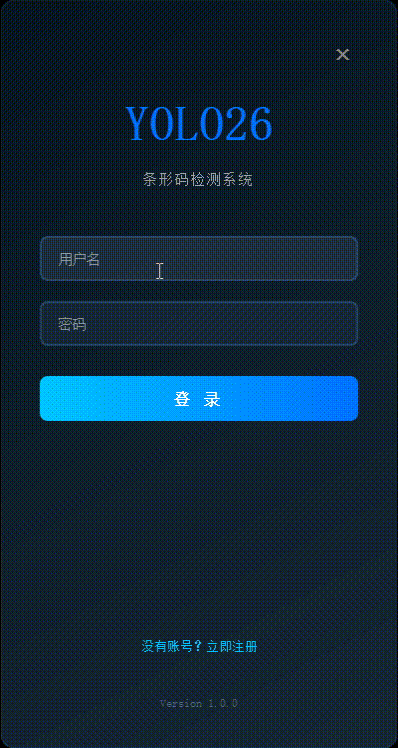

1、用户管理模块

功能	描述
用户注册	用户名、密码、确认密码、邮箱（选填）注册，密码SHA256加密存储
用户登录	用户名密码验证，自动跳转主界面
用户数据存储	JSON文件存储用户信息（密码加密、注册时间、邮箱）
登录状态	主界面显示当前登录用户名

2、界面与交互模块

功能	描述
玻璃效果界面	半透明毛玻璃背景，圆角边框，现代化视觉风格
无边框窗口	自定义标题栏，支持窗口拖动、最小化、最大化、关闭
响应式布局	主窗口三栏布局（左侧控制区、中央显示区、右侧信息区）
状态栏	显示设备信息、模型状态、当前用户、实时时间

3、检测源管理模块

功能	描述
图片检测	支持JPG/JPEG/PNG/BMP格式图片载入
视频检测	支持MP4/AVI/MOV/MKV格式视频载入
摄像头检测	实时调用摄像头（默认ID 0）进行检测
检测源切换	下拉菜单切换三种检测模式，自动更新界面状态

4、检测参数配置模块

功能	描述
置信度阈值	滑动条调节（0-100%，步长1%），实时显示当前值
IoU阈值	滑动条调节（0-100%，步长1%），实时显示当前值
类别选择	动态生成检测类别复选框，支持全选/取消全选
参数同步	参数实时同步到检测器核心

5、YOLO检测核心模块

功能	描述
模型加载	加载`best.pt`模型文件，自动检测GPU可用性，支持CPU/GPU切换
多模式检测	图片检测、视频检测、摄像头实时检测
检测线程	基于QThread的多线程处理，避免界面卡顿
检测结果	返回目标类别、置信度、边界框坐标
FPS计算	实时计算处理帧率
进度反馈	视频处理进度条实时更新

6、结果显示模块

功能	描述
实时画面	中央区域显示检测结果图像（带标注框）
统计信息	检测状态、目标数量、FPS、处理帧数实时更新
检测列表	右侧列表显示当前帧所有检测到的目标（类别+置信度）

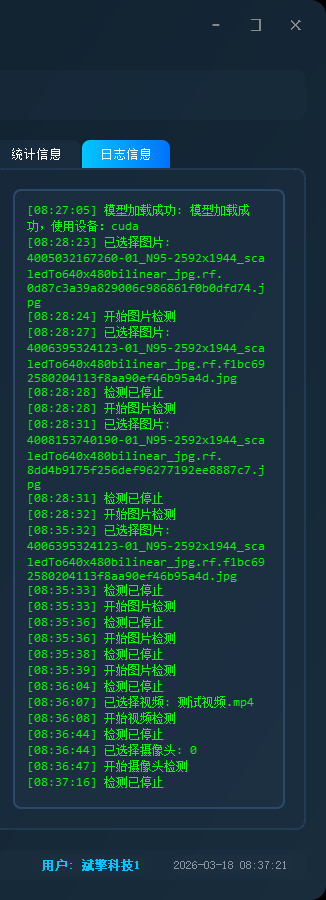

日志记录	日志标签页记录操作和错误信息，带时间戳
占位显示	未选择检测源时显示系统LOGO和提示文字

7、结果保存模块

功能	描述
保存开关	复选框控制是否保存检测结果
路径选择	自定义保存路径，支持图片/视频格式自动识别
自动命名	保存文件自动添加时间戳（`detection_result_20240101_120000.jpg`）
视频保存	支持检测结果视频录制（MP4格式）
手动保存	工具栏保存按钮可随时保存当前画面
保存反馈	保存成功弹窗提示，日志记录保存路径

8、工具栏功能

功能	描述
图片按钮	快速切换到图片检测模式并打开文件选择器
视频按钮	快速切换到视频检测模式并打开文件选择器
摄像头按钮	快速切换到摄像头检测模式
保存按钮	手动保存当前显示画面

9、辅助功能

功能	描述
错误处理	统一错误弹窗提示，日志记录错误详情
资源清理	检测停止时自动释放摄像头、视频文件、视频写入器资源
时间显示	状态栏实时显示系统时间
模型状态	状态栏显示模型加载状态和当前设备（CPU/GPU）

10、数据校验模块

功能	描述
注册验证	用户名长度≥3，密码长度≥6，密码一致性检查，邮箱格式验证
协议确认	注册前需勾选同意用户协议
文件校验	模型文件存在性检查，文件大小验证（≥6MB）
输入非空	登录/注册时必填项非空检查

引言

条形码作为商品流通、库存管理和物流追踪等领域的关键标识符，其快速、准确的检测是实现自动化管理的基础。随着计算机视觉技术的快速发展，基于深度学习的条形码检测系统逐渐取代传统的手工特征方法，成为主流解决方案。

YOLO（You Only Look Once）系列算法以其端到端的检测架构和实时处理能力，在目标检测领域展现出卓越性能。本研究旨在开发一个基于YOLO26的条形码检测系统，评估其在真实场景下的检测能力，为后续工业应用提供技术支持。

背景

近年来，越来越多的研究者开始将深度学习技术应用于条形码检测任务：

基于Faster R-CNN的条形码检测：利用区域建议网络生成候选区域，结合分类网络识别条形码，在小规模数据集上取得了较好效果，但检测速度难以满足实时要求
基于SSD的条形码检测：多尺度特征图设计使其对条形码尺度变化具有较好的适应性，在移动设备上可实现实时检测
基于YOLO的条形码检测：凭借速度和精度的平衡优势，成为条形码检测的主流选择。研究者通过改进网络结构、优化损失函数、引入注意力机制等方法进一步提升检测性能
轻量化检测模型：针对移动端和嵌入式设备，研究者开发了MobileNet、ShuffleNet等轻量化骨干网络与检测头的结合方案
端到端条码识别系统：将检测和解码整合到一个网络中，实现从图像到信息的完整流程

条形码检测的技术挑战

条形码检测面临多重挑战，包括光照变化、尺度不一、旋转角度、遮挡干扰以及复杂背景等。传统方法通常依赖边缘检测和形态学操作，对图像质量要求较高，难以适应复杂场景。

YOLO算法优势

YOLO算法将目标检测视为回归问题，通过单一神经网络直接预测边界框和类别概率，具有检测速度快、全局推理能力强、泛化性能好等优点。YOLO的最新版本在网络结构、训练策略和后处理等方面持续优化，进一步提升了检测精度和速度。

应用价值

准确可靠的条形码检测系统可广泛应用于零售业自动结算、仓储物流分拣、医疗样本追踪、工业生产追溯等领域，对提升运营效率和减少人为错误具有重要意义。

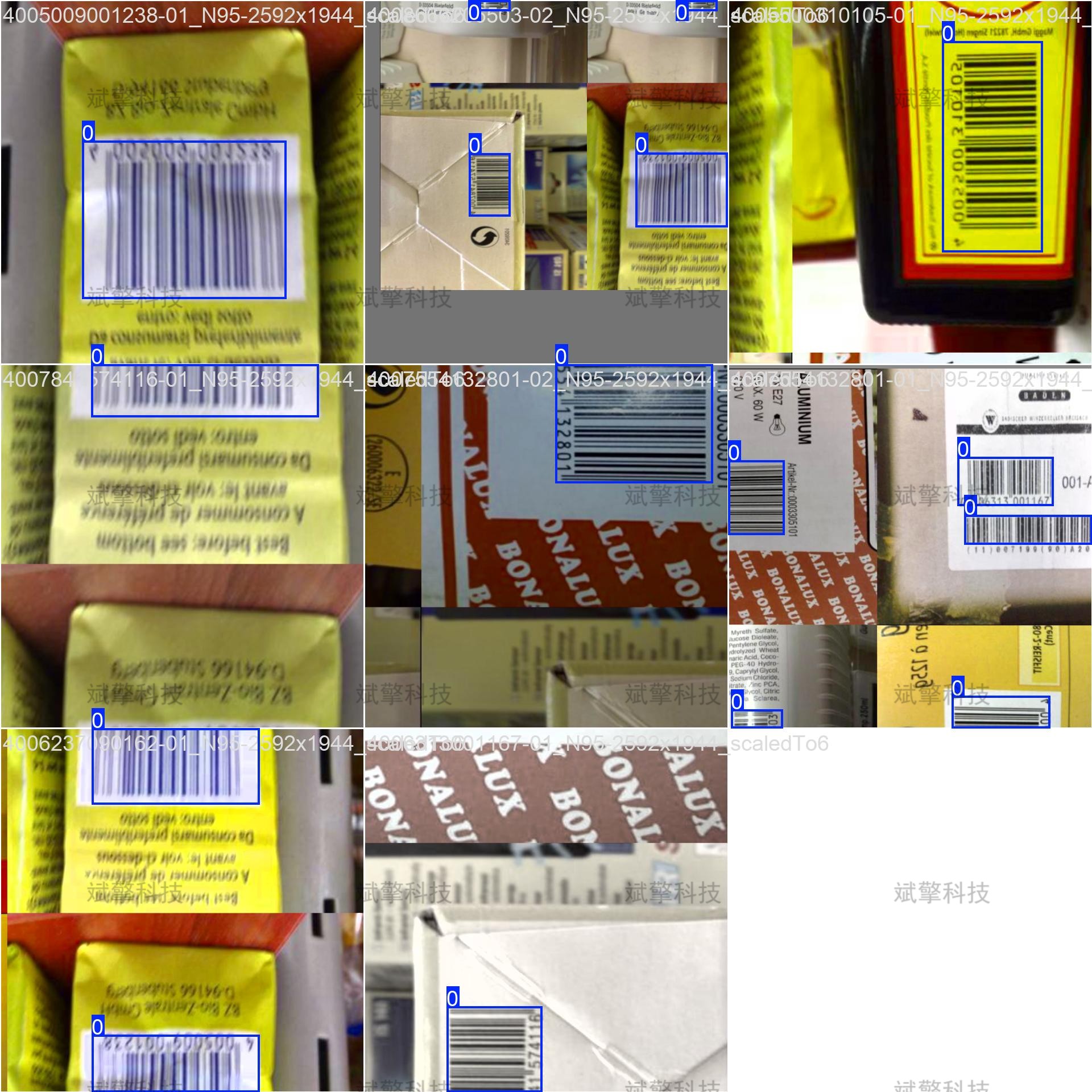

数据集介绍

本研究所使用的数据集专门为条形码检测任务构建，共包含329张标注图像，所有图像均经过人工精确标注。数据集具有以下特点：

类别数量：单类别（bar_code）
类别名称：['bar_code']
图像总数：329张
标注实例数：329个（平均每张图像约1个条形码）

数据划分

为保证模型训练的可靠性和评估的客观性，数据集按照标准比例划分为训练集和验证集：

数据集	图像数量	比例	用途
训练集	301张	91.5%	模型参数学习
验证集	28张	8.5%	模型性能评估

数据特征分析

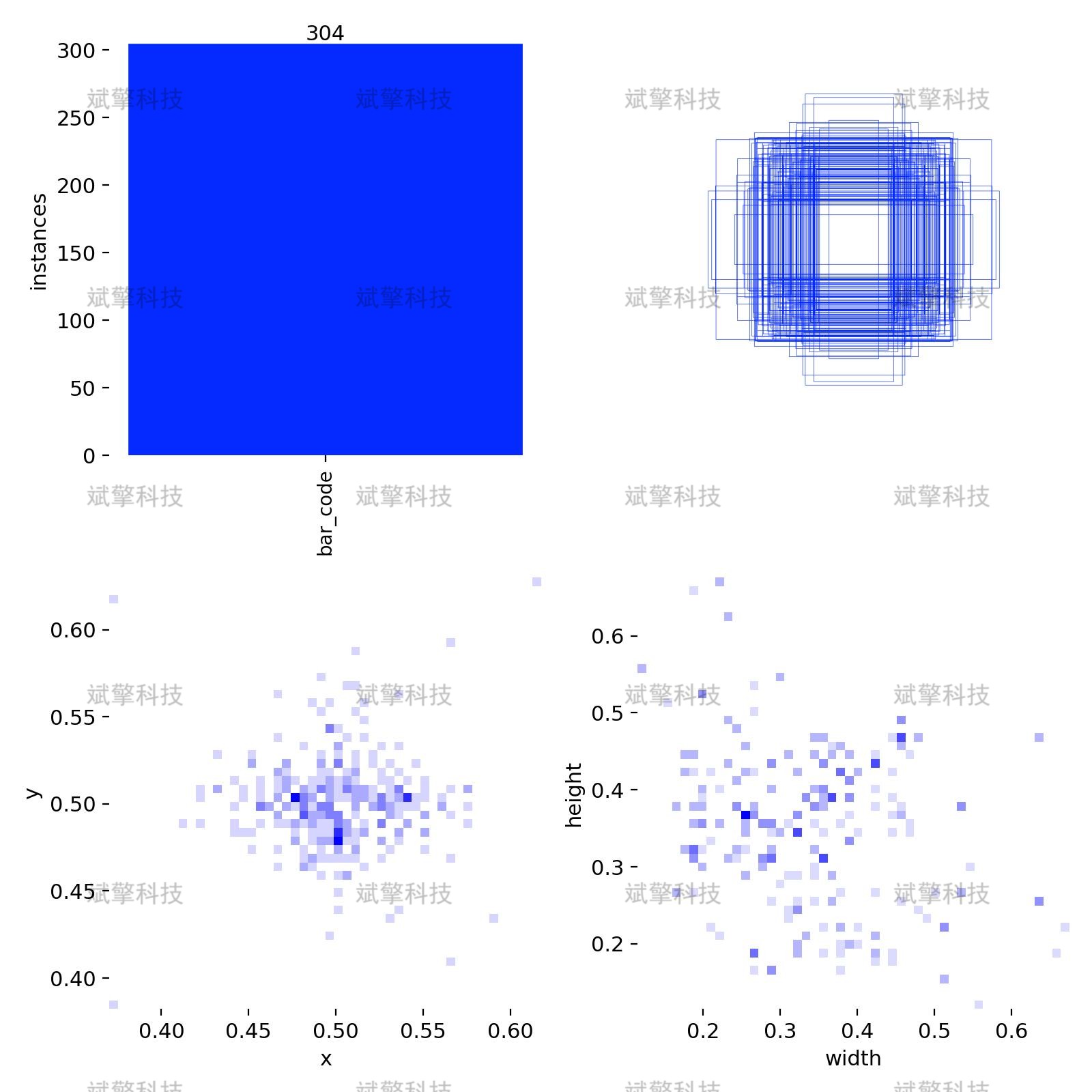

通过对标注数据的分布分析（如labels.jpg所示），可以发现：

位置分布：条形码在图像中的位置分布较为均匀，覆盖了图像的不同区域，有助于模型学习位置不变性特征
尺度分布：条形码尺寸存在多样性，包括近景大尺寸和远景小尺寸条形码，增强了模型的尺度适应性
标注质量：所有标注边界框准确贴合条形码区域，保证了训练数据的质量

训练结果

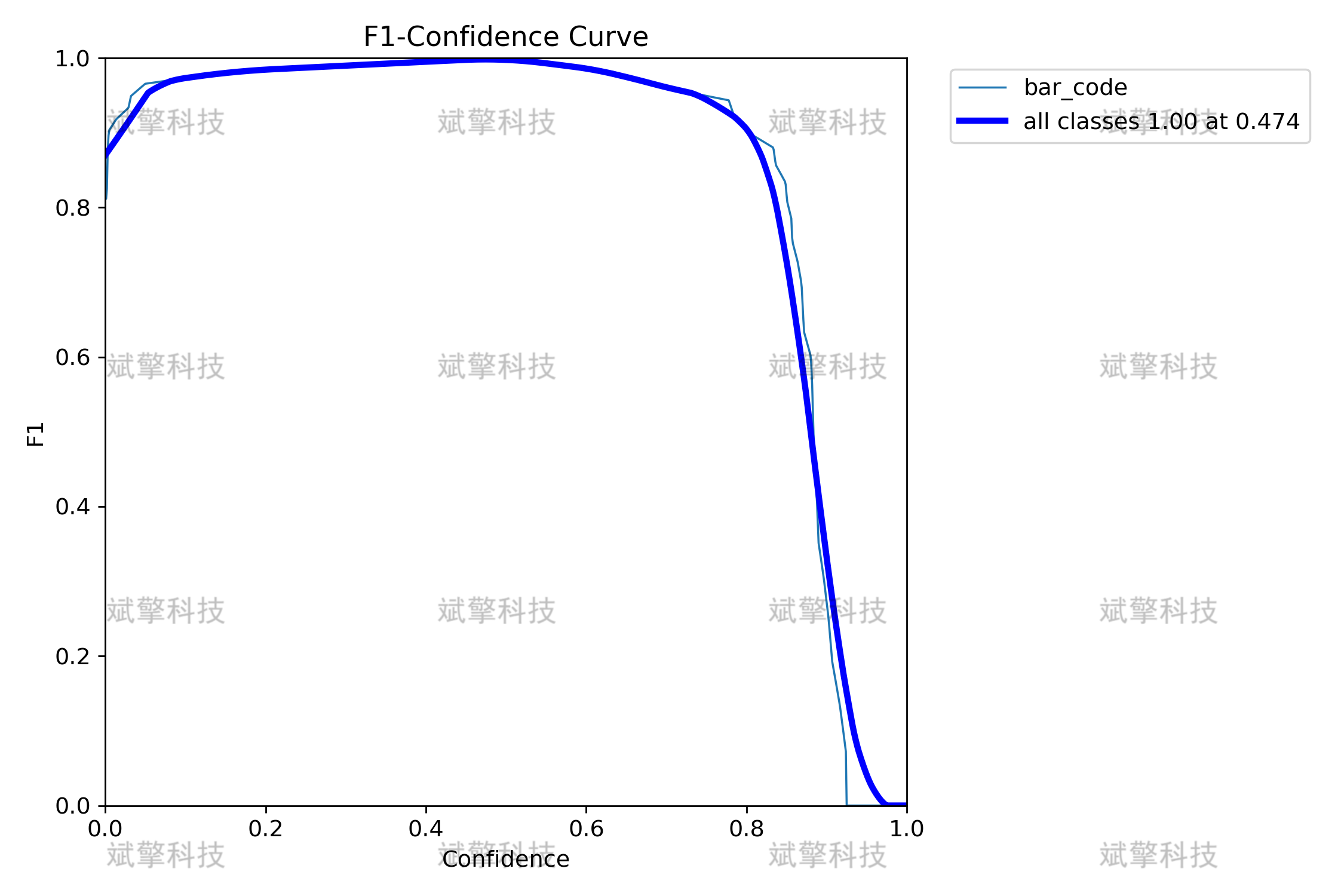

1. F1-Confidence Curve（BoxF1_curve.png）

F1 分数在 0.474 置信度时达到 1.00
F1 分数是精确率和召回率的调和平均，F1=1 表示模型在该阈值下无任何错误。
从 0.1 置信度开始，F1 就稳定在 1.00，说明模型非常自信且准确。

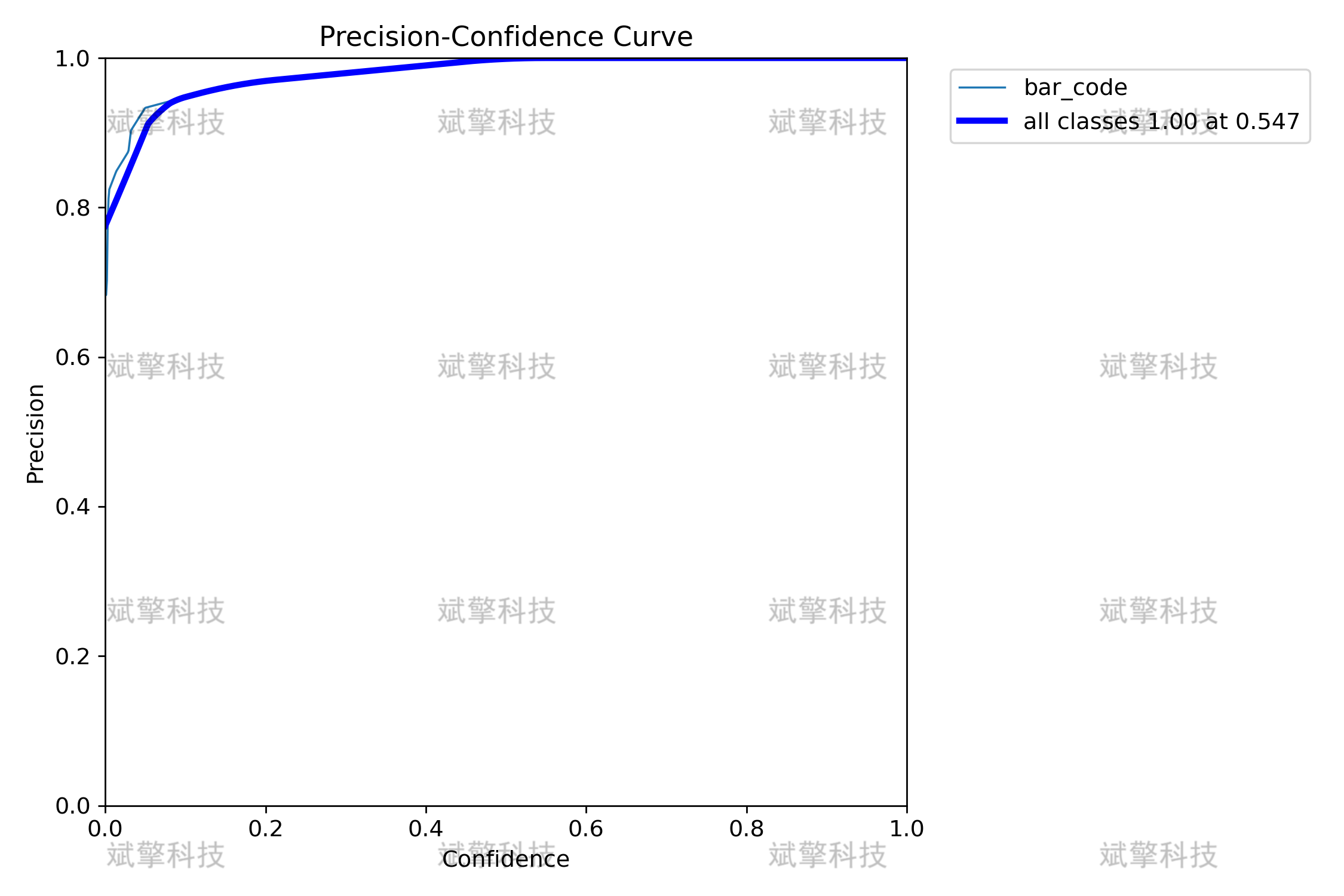

2. Precision-Confidence Curve（BoxP_curve.png）

精确率在 0.547 置信度时达到 1.00
精确率为 1 表示没有误检（即所有检测到的条形码都是真的）。
模型在高置信度下几乎没有误报。

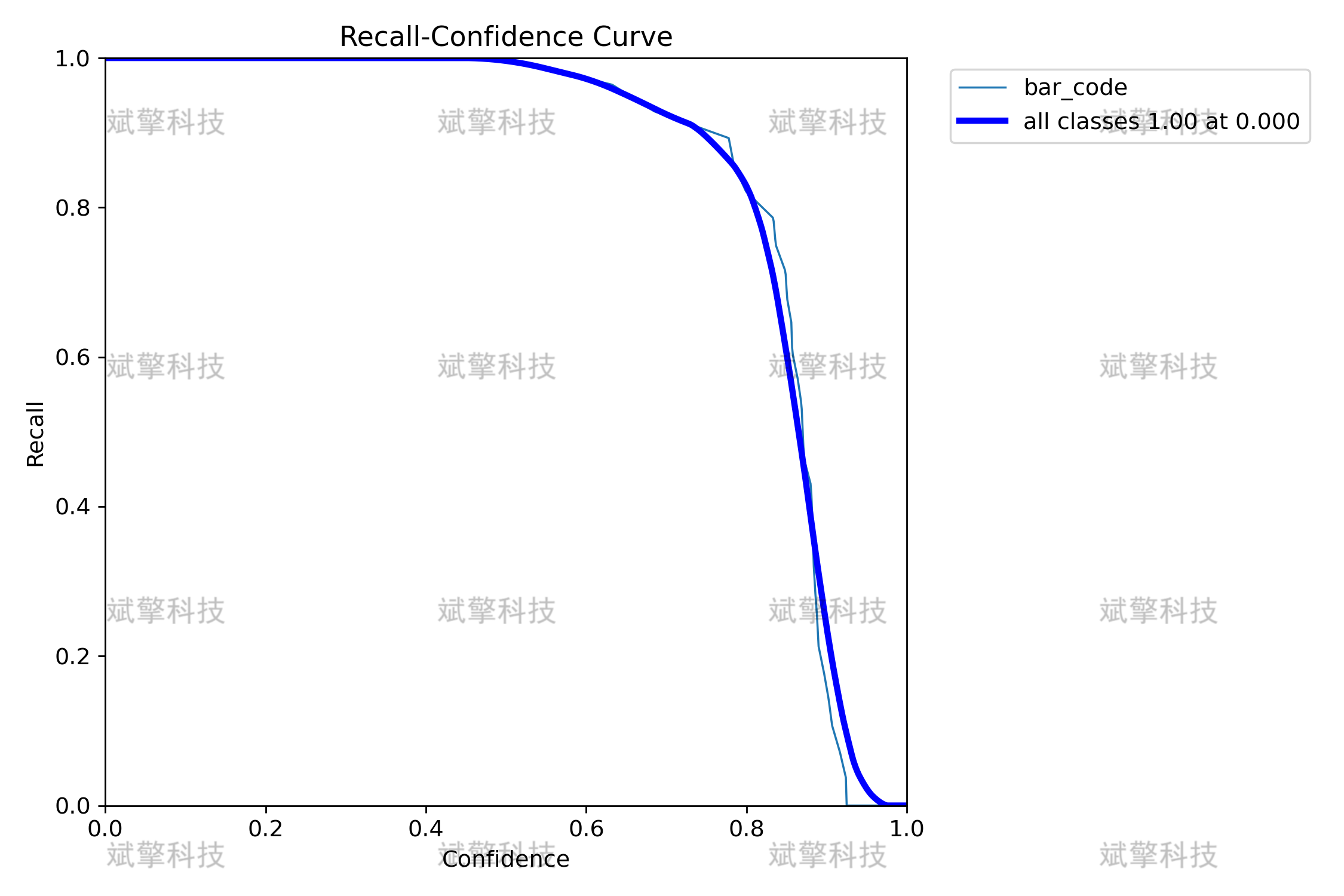

3. Recall-Confidence Curve（BoxR_curve.png）

召回率在 0.0 置信度时已达到 1.00
召回率为 1 表示没有漏检（即所有真实条形码都被检测到）。
随着置信度提高，召回率在 0.6 之后开始下降，但这是正常现象，因为高置信度会过滤掉一些低置信度的正确检测。

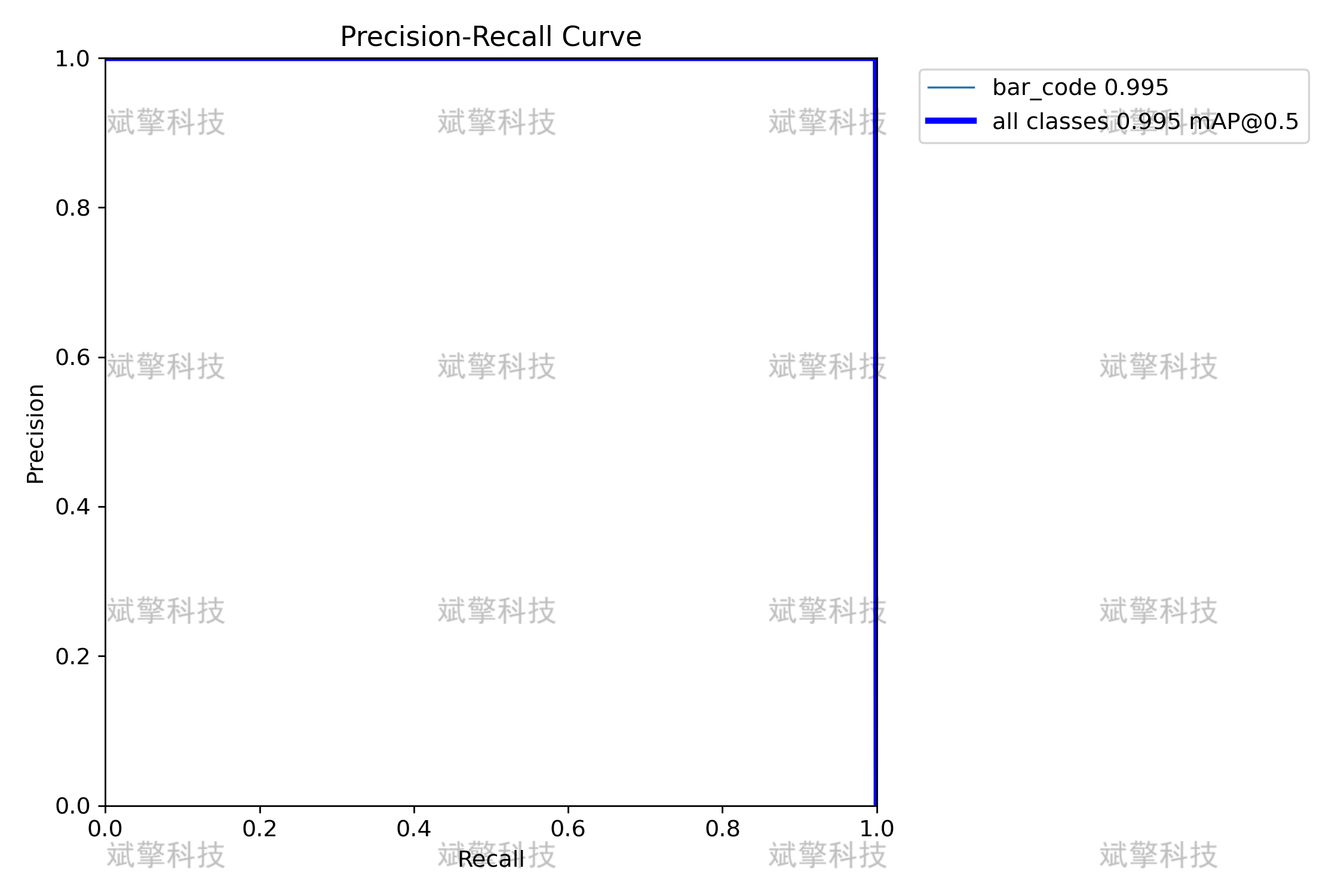

4. Precision-Recall Curve（BoxPR_curve.png）

mAP@0.5 = 0.995
mAP@0.5 是目标检测中最重要的指标之一，接近 1 表示模型在 IoU=0.5 时几乎完美。
曲线几乎覆盖了整个右上角，说明模型在所有召回率水平下都能保持高精确率。

5. Confusion Matrix（混淆矩阵）

真实条形码数量：28
正确检测：28
误检（背景被误认为条形码）：0
漏检（条形码被误认为背景）：0
这是完美分类的表现，没有任何错误。

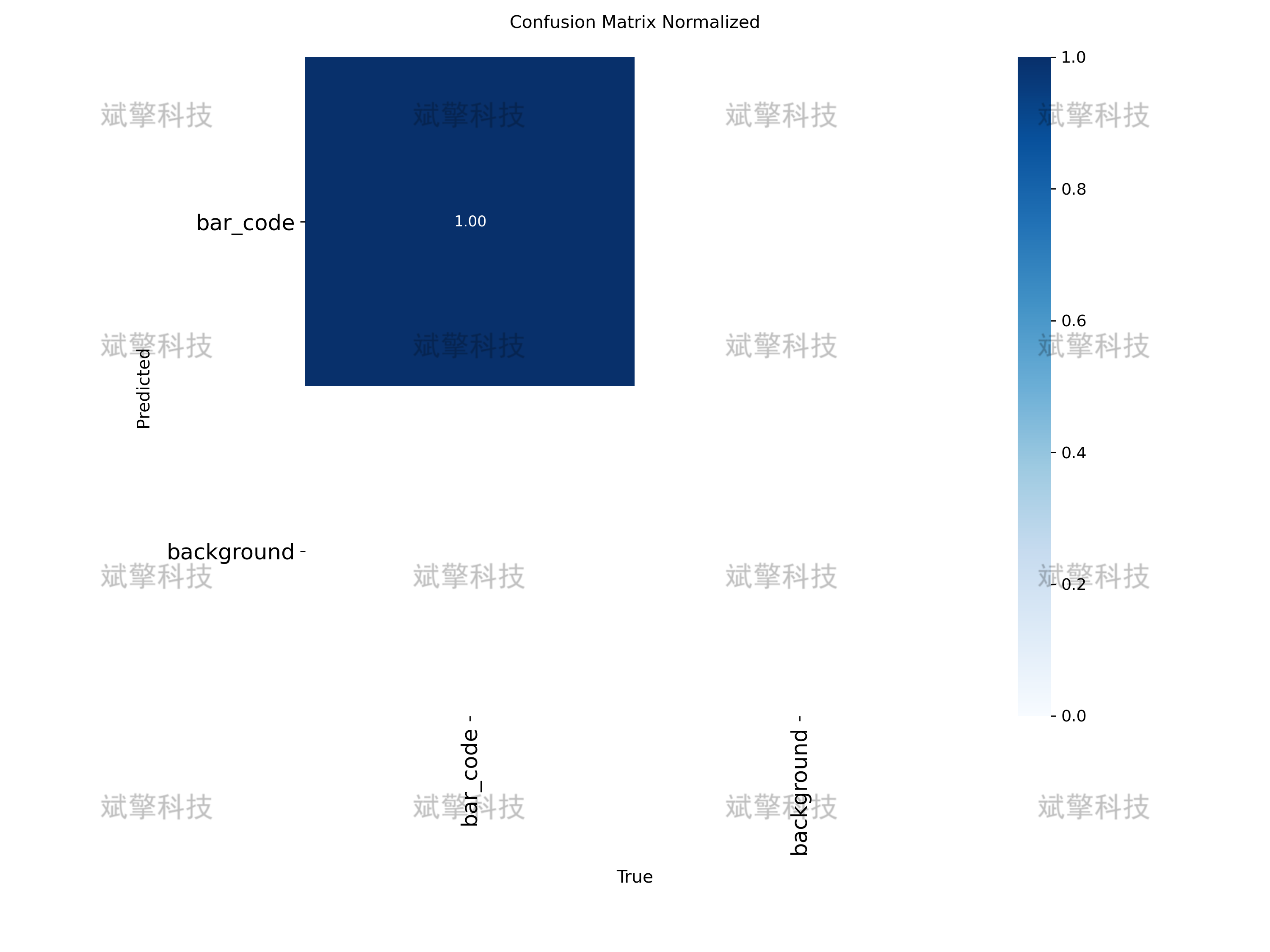

6. Normalized Confusion Matrix

同样显示 100% 正确分类，无任何错误。

7. Validation Summary（ee1d2f84-... .png）

精确率（P）：0.998
召回率（R）：1.000
mAP@0.5：0.995
mAP@0.5:0.95：0.827
高 mAP@0.5 和较高的 mAP@0.95 说明模型不仅在宽松标准下表现好，在严格标准下也能准确定位。

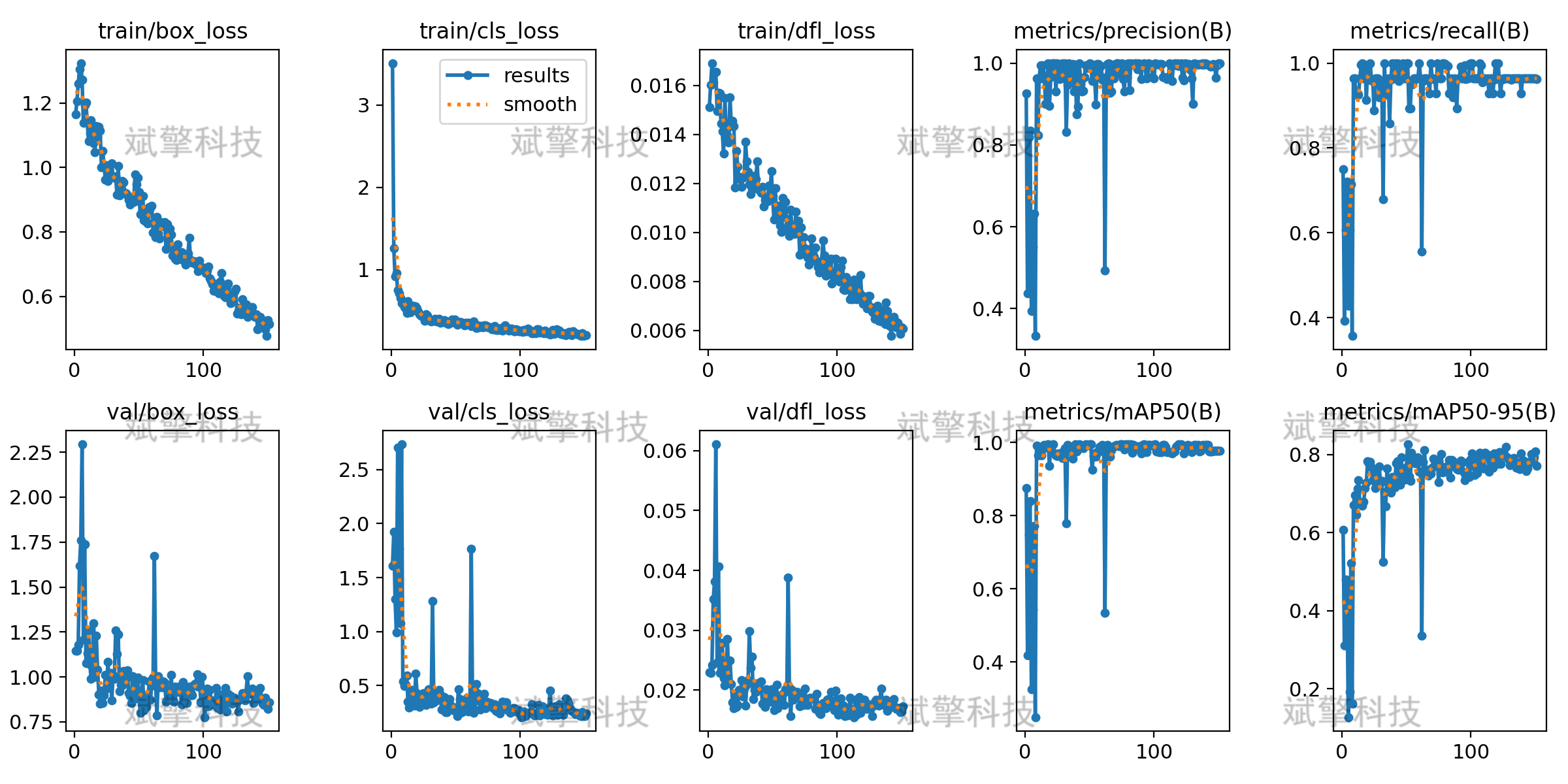

9. Training Curves（results.png）

训练和验证的损失（box loss, cls loss, dfl loss）均稳步下降。
精确率、召回率、mAP 在训练早期就迅速上升并趋于稳定。
没有出现过拟合迹象。

结论：在训练和验证集上均达到了接近完美的性能，几乎没有漏检或误检。适合用于实际场景中的条形码检测任务。

Ultralytics YOLO26

概述

Ultralytics YOLO26 是 YOLO 系列实时对象检测器的最新演进，从头开始专为边缘和低功耗设备而设计。它引入了简化的设计，消除了不必要的复杂性，同时集成了有针对性的创新，以实现更快、更轻、更易于访问的部署。

YOLO26 的架构遵循三个核心原则：

简洁性: YOLO26是一个原生的端到端模型，直接生成预测结果，无需非极大值抑制（NMS）。通过消除这一后处理步骤，推理变得更快、更轻量，并且更容易部署到实际系统中。这种突破性方法最初由清华大学的王傲在YOLOv10中开创，并在YOLO26中得到了进一步发展。
部署效率： 端到端设计消除了管道的整个阶段，从而大大简化了集成，减少了延迟，并使部署在各种环境中更加稳健。
训练创新：YOLO26 引入了MuSGD 优化器，它是SGD 和MUON的混合体——灵感来源于 Moonshot AI 在 LLM 训练中Kimi K2的突破。该优化器带来了增强的稳定性和更快的收敛，将语言模型中的优化进展转移到计算机视觉领域。
任务特定优化：YOLO26 针对专业任务引入了有针对性的改进，包括用于 Segmentation 的语义分割损失和多尺度原型模块，用于高精度 姿势估计 的残差对数似然估计 (RLE)，以及通过角度损失优化解码以解决 旋转框检测 中的边界问题。

这些创新共同提供了一个模型系列，该模型系列在小对象上实现了更高的精度，提供了无缝部署，并且在 CPU 上的运行速度提高了 43% — 使 YOLO26 成为迄今为止资源受限环境中最实用和可部署的 YOLO 模型之一。

主要功能

DFL 移除
分布式焦点损失（DFL）模块虽然有效，但常常使导出复杂化并限制了硬件兼容性。YOLO26 完全移除了 DFL，简化了推理过程，并拓宽了对边缘和低功耗设备的支持。
端到端无NMS推理
与依赖NMS作为独立后处理步骤的传统检测器不同，YOLO26是原生端到端的。预测结果直接生成，减少了延迟，并使集成到生产系统更快、更轻量、更可靠。
ProgLoss + STAL
改进的损失函数提高了检测精度，在小目标识别方面有显著改进，这是物联网、机器人、航空影像和其他边缘应用的关键要求。
MuSGD Optimizer
一种新型混合优化器，结合了SGD和Muon。灵感来自 Moonshot AI 的Kimi K2，MuSGD 将 LLM 训练中的先进优化方法引入计算机视觉，从而实现更稳定的训练和更快的收敛。
CPU推理速度提升高达43%
YOLO26专为边缘计算优化，提供显著更快的CPU推理，确保在没有GPU的设备上实现实时性能。
实例分割增强
引入语义分割损失以改善模型收敛，以及升级的原型模块，该模块利用多尺度信息以获得卓越的掩膜质量。
精确姿势估计
集成残差对数似然估计(RLE)，以实现更精确的关键点定位，并优化解码过程以提高推理速度。
优化旋转框检测解码
引入专门的角度损失以提高方形物体的检测精度，并优化旋转框检测解码以解决边界不连续性问题。

常用标注工具

假设您现在准备好进行标注。有几种开源工具可以帮助简化数据标注流程。以下是一些有用的开放标注工具：

Label Studio：一个灵活的工具，支持各种标注任务，并包含用于管理项目和质量控制的功能。 CVAT：一个强大的工具，支持各种标注格式和可定制的工作流程，使其适用于复杂的项目。 Labelme：一个简单易用的工具，可以快速标注带有多边形的图像，非常适合简单的任务。 LabelImg: 一款易于使用的图形图像标注工具，特别适合以 YOLO 格式创建边界框标注。

用于实例分割的 LabelMe 标注工具

这些开源工具经济实惠，并提供一系列功能来满足不同的标注需求。

界面核心代码：

详细功能展示视频
