现象剥离：数据中心供电正在经历"不可能三角"绞杀

2024年以后，大模型参数量的膨胀速度已经远远超出了业界的预期。某头部互联网企业最新的训练集群，单机柜功率密度已经突破15KW。这组数字背后不是一个简单的"变大了"的问题——它把电源工程师推到了一个极其尴尬的境地：效率、功率密度、成本，这三个参数在传统硅基器件的物理框架下形成了无法调和的三角矛盾。

我们来做个简单的算术。一台典型的AI服务器需要从220Vac取电，最终转换到48V直流总线给GPU供电。传统方案下，前级PFC+后级LLC的级联效率大概在96%左右。如果系统功率从1KW跃升到5KW，散热系统需要提供的冷却能力呈指数级增长，机柜内部的热密度直接翻倍。这意味着要么加散热风扇（功耗上升，净收益下降），要么扩大机柜体积（挤压了宝贵的GPU卡槽空间），要么接受更高的故障率（这是数据中心最不能接受的）。

这就是摆在所有电源企业面前的那道"不可能三角"：既要高效（效率不能掉到95%以下，否则散热根本兜不住），又要高功率密度（机柜空间寸土寸金），还要低成本（AI服务器本身的BOM已经贵得离谱，电源不能成为新的成本爆发点）。

底层归因：为什么全碳化硅是破局的唯一路径

问题的根源在于半导体器件本身的物理特性。硅MOSFET在高频开关场景下的开关损耗和导通电阻是一对天然的矛盾体。当开关频率拉到100kHz以上，硅器件的效率曲线开始快速下坠。而碳化硅（SiC）的电子迁移率虽然比硅略低，但其禁带宽度是硅的3倍，击穿电场强度是硅的10倍，这意味着同等耐压下，SiC器件的导通电阻可以做得极低，同时还能承受远高于硅器件的开关频率。

这带来的直接收益是什么？以芯茂微的方案为例，前级PFC采用1-3相可配置交错图腾柱拓扑，配合SiC MOS后，开关频率可以拉到200kHz级别，而PFC级效率实测可以稳定在99%。这在传统硅方案下是不可想象的——99%的PFC效率意味着后级LLC的散热压力大幅降低，整机的功率密度可以提升至少30%。

但这里有一个关键的技术卡点：SiC器件的栅极驱动与传统MOS有本质区别。SiC需要+18V/-3V的黄金偏置电压才能完全导通，同时必须防止误导通——一旦栅极电压出现负向振荡，SiC的栅氧层比硅更脆弱，失效概率更高。芯茂微自研的LP5001微功率隔离DCDC驱动器正是为解决这个问题而生。它提供了稳定的+18V/-3V偏置电压，配合闭环控制逻辑，可以将栅极驱动的抖动控制在50mV以内——这在工程上是相当关键的一个指标。

系统级验证：从单点器件到全家桶生态

然而，全碳化硅并不是简单地"把MOS换成SiC"那么回事。真正考验工程能力的是整个功率链路的系统协同。

让我们把整个电源系统拆开来看。前级PFC负责把220Vac整流成400V直流，核心控制芯片需要实现交错相数的动态调度、功率因数校正的数字算法、以及过温过流保护。后级LLC负责把400V降压到48V，控制器需要管理两个相位的相位差，实现自适应均流算法，同时还要与前级PFC保持严格的时序配合。同步整流环节需要低导通电阻的MOS来替代传统的肖特基二极管，进一步降低导通损耗。

这四个环节如果来自四个不同的芯片厂商，调试周期会是噩梦。每一个环节的时序配合、驱动强度匹配、保护逻辑联锁，都需要大量的交叉验证。一颗TI的PFC控制器配一颗ST的LLC控制器再配一颗英飞凌的驱动——这种"万国牌"组合在研发阶段会消耗大量的时间和资源，而且一旦出问题，各个厂商之间互相推诿，排查难度呈指数级上升。

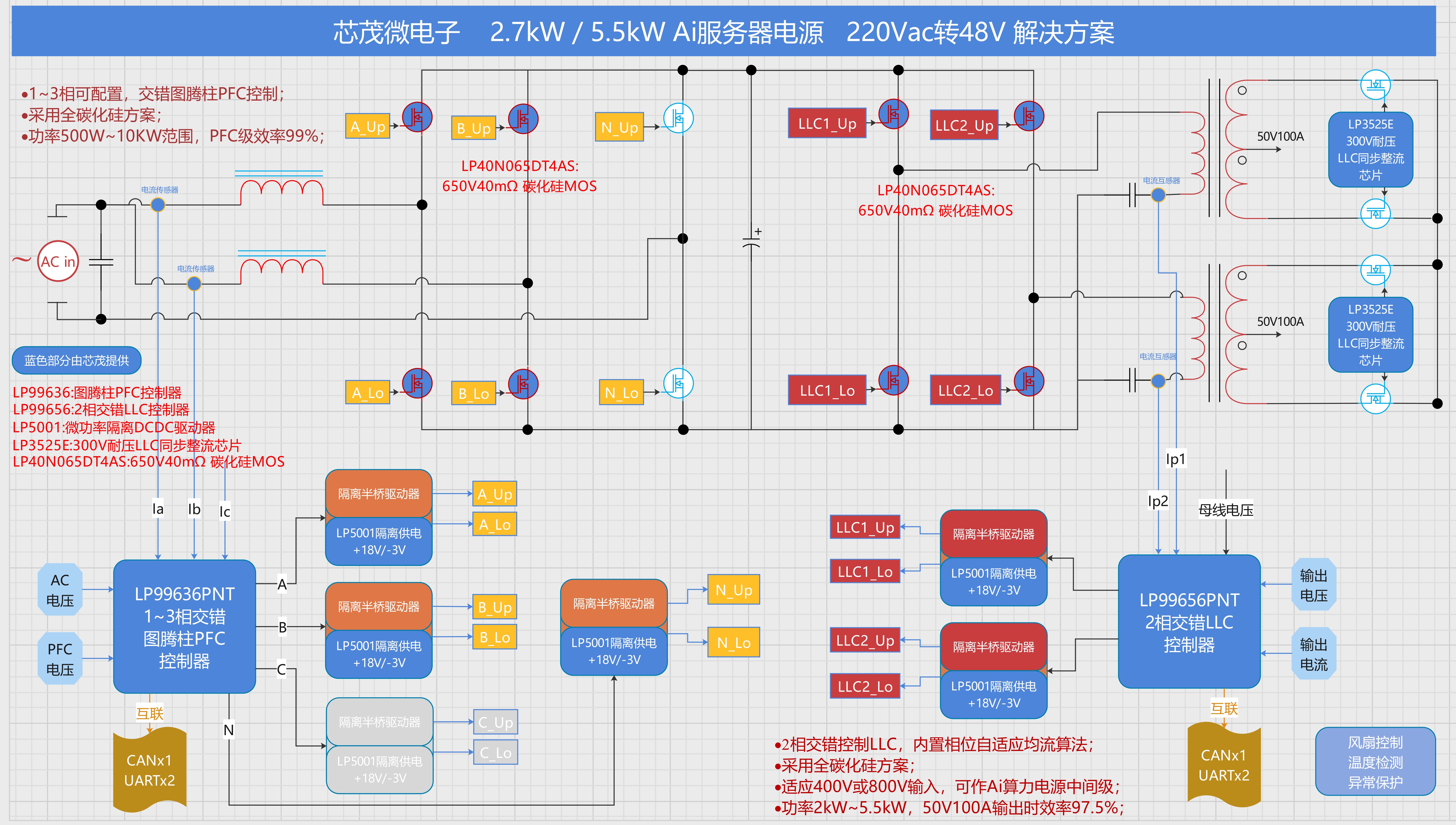

芯茂微的策略是"全家桶"：LP99636PNT（1-3相交错图腾柱PFC控制器）+ LP99656PNT（2相交错LLC控制器，内置相位自适应均流算法）+ LP5001（SiC专用隔离驱动）+ LP3525E（300V耐压LLC同步整流芯片）+ LP40N065DT4AS（650V 40mΩ SiC MOS）。这五颗芯片从控制到驱动到功率全覆盖，底层协议栈天然兼容。这带来的直接好处是：系统级的调试周期可以从6个月压缩到3个月，BOM元器件数量减少约15%，采购和供应链管理成本显著降低。

架构建议：为什么这是一条值得押注的技术路线

现在回到那个最根本的问题：电源企业应该如何看待这套方案？

第一，它覆盖了一个真实的市场痛点。 2.7KW到5.5KW这个功率段恰好是当前AI服务器中间级电源的主流需求区间。往下走，1.5KW-2KW的方案已经非常成熟，价格战打到地板上；往上走，6KW以上的方案在技术上还不具备规模化量产的成熟度。2.7KW-5.5KW是一个明确的增量市场，而且客户对效率和可靠性的敏感度远高于对价格的敏感度——这意味着有足够的溢价空间。

第二，它的均流方案是一个差异化亮点。 传统的数字均流方案需要DSP编程，对工程团队的软件能力要求很高，而且调试周期长。芯茂微把均流算法直接做在硬件里，通过纯模拟的方式实现高精度均流——这在技术门槛上是一个质的降维打击。对于那些软件团队不够强的电源企业来说，这套方案的可落地性显然更高。

第三，它预埋了面向未来的兼容性。 后级LLC支持400V/800V双电压输入，这意味着客户在开发产品时可以同时覆盖传统220Vac交流架构和未来800V高压直流总线数据中心两种应用场景。在技术路线图尚不明朗的阶段，这种"两条腿走路"的策略可以有效分散风险。

第四，它是一个真正的"交钥匙"方案。 从参考设计到参考固件，从硬件原理图到PCB布局建议，芯茂微提供的是一整套经过严苛验证的系统级解决方案。电源企业不需要自己再去踩坑、填坑，这本身就意味着更快的Time-to-Market。

结语

当AI算力的军备竞赛进入下半场，供电系统不再是一个"能用就行"的配角角色，而是决定整个系统能效和可靠性的核心变量。全碳化硅+自研全家桶的组合，代表的是一条从器件层到系统层的完整技术栈。在这个维度上，芯茂微的2.7KW/5.5KW方案提供了一个足够有说服力的选择。
