本期分享论文：
Prediction of Diffusion Coefficient Through Machine Learning Based on Transition State Theory Descriptors
作者：Emmanuel Ren, François-Xavier Coudert
期刊：Journal of Physical Chemistry C, 2024

01 研究背景：扩散系数为什么重要？

在气体分离、膜分离、吸附存储等领域，金属有机框架（MOF） 因其高比表面积、可调孔径而备受关注。评价MOF性能的两个核心指标是：

• 热力学性能：吸附量、选择性（已被大量高通量研究覆盖）

• 动力学性能：扩散系数（决定分离速率，但研究较少）

尤其是在膜分离中，扩散系数直接决定通量与分离效率。然而，传统通过分子动力学模拟计算扩散系数的方法极其耗时：模拟一个MOF结构往往需要数天，且成功率仅约75%。

因此，如何快速估算扩散系数，成为MOF高通量筛选中的瓶颈问题。

02 研究目的：构建快速、可解释的ML预测模型

本研究的目标是：

利用基于过渡态理论（TST）的快速能量势垒计算 + 几何结构描述符，训练一个机器学习模型，实现对Xe在MOF中自扩散系数的数量级级精准预测。

最终希望将该方法应用于数千种MOF的高通量筛选，指导实验合成。

03 研究方法：三大核心模块

3.1 数据库构建：MD模拟 + 严格筛选

• 数据库：CoRE-MOF 2019（6525种无缺陷MOF）

• 模拟软件：RASPA

• 目标气体：氙气（Xe）

• 筛选标准：MSD拟合R² ≥ 0.9 → 最终保留 4873种MOF

3.2 快速能量势垒计算（GrAED算法）

• 将晶胞划分为体素（voxel），计算Xe与骨架的Lennard-Jones相互作用能

• 使用广度优先搜索识别从能量最低点到通道连通的能量阈值ETS

• 扩散活化能定义为：Ea=ETS−Emin

• 计算速度：平均12秒/结构（比MD快上万倍）

3.3 机器学习建模

• 模型：XGBoost（回归）

• 目标变量：log⁡10(D)

• 输入特征（12个），包括：

  • 活化能Ea

  • 吸附焓

  • PLD（孔限制直径）、LCD（最大空腔直径）

  • 比表面积、孔隙率、骨架密度/质量

  • 通道维度（1D/2D/3D）

04 研究过程与关键图示解读

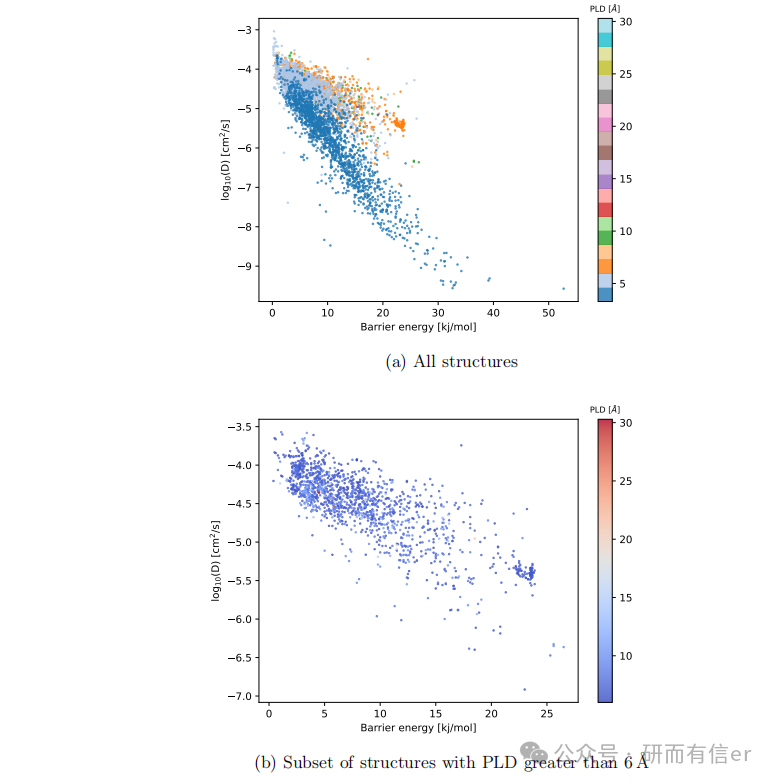

图2：扩散系数 vs 活化能（原文Fig. 2）

图片位置：论文第15页，Figure 2

解读：

• 左图（a）为所有结构，Pearson相关系数  r=−0.77

• 右图（b）为PLD > 6Å的结构， r=−0.74

• 说明活化能与扩散系数呈显著负相关，即使在大孔材料中仍然成立

结论：活化能是比单纯孔径更精细的扩散描述符。

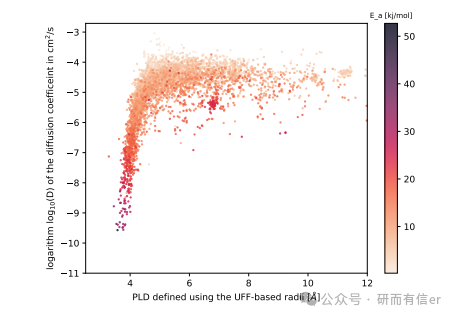

图3：扩散系数 vs PLD（按活化能着色）（原文Fig. 3）

图片位置：论文第16页，Figure 3

解读：

• 横轴：PLD（Å）

• 纵轴：log⁡10(D)

• 颜色：活化能高低（红高蓝低）

• 在PLD > 6Å的“平台区”，扩散系数仍存在差异，这些差异主要由活化能解释

结论：PLD和活化能互补，联合使用可大幅提升预测能力。

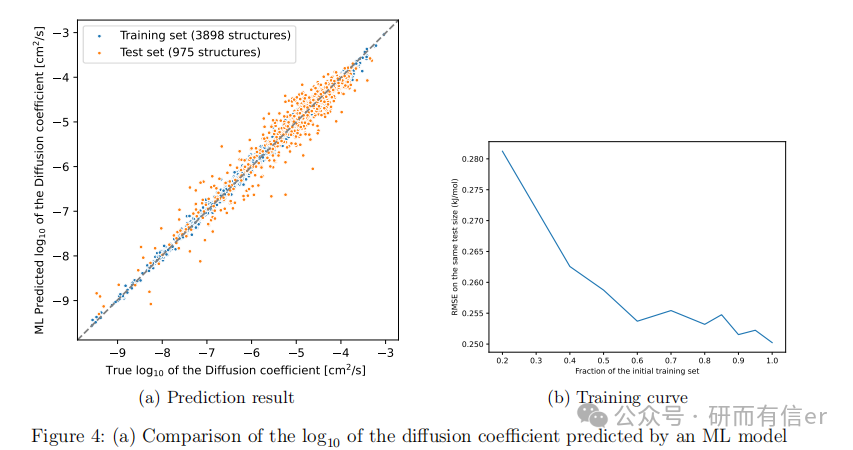

图4：ML模型预测效果（原文Fig. 4a）

图片位置：论文第18页，Figure 4a

解读：

• 横轴：MD模拟的真实log⁡10(D)

• 纵轴：ML预测值

• 测试集RMSE = 0.26，MAE = 0.18

• 绝大多数点落在对角线附近，模型能准确预测扩散系数的数量级

结论：该ML模型可作为MD模拟的高效替代工具。

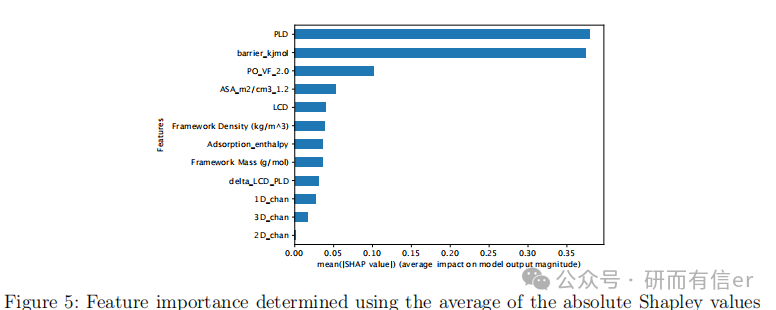

图5：特征重要性（SHAP）（原文Fig. 5）

图片位置：论文第19页，Figure 5

解读：

• 最重要的两个特征：PLD 和 活化能 Ea

• 其次：孔隙率（VF）、通道维度（1D/2D/3D）

• 骨架密度、质量等贡献较小

结论：扩散过程主要由空间几何（PLD）和能量势垒（Ea）共同控制。

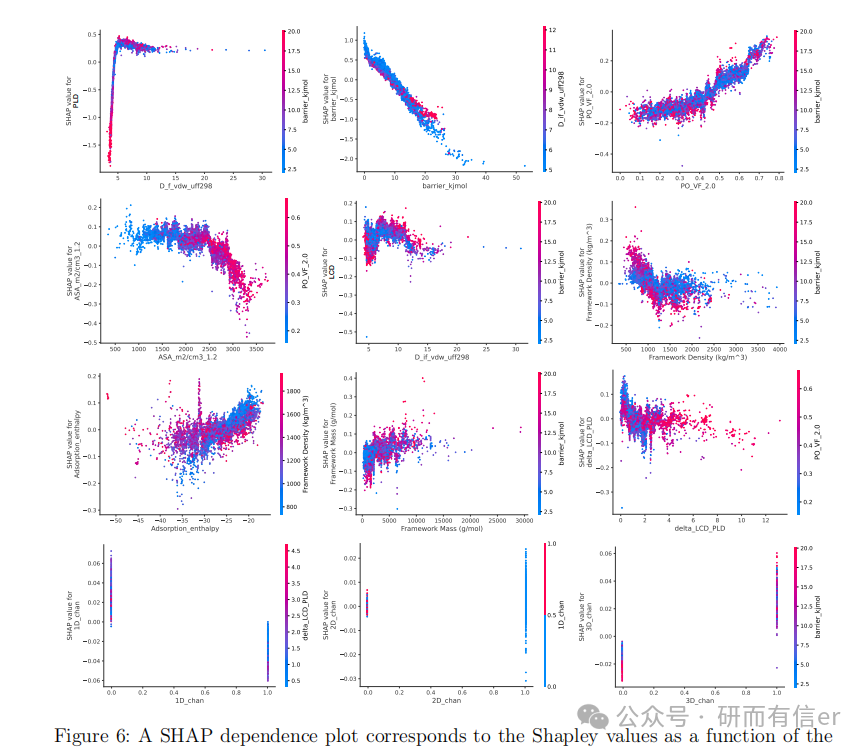

图6：SHAP依赖图（部分）（原文Fig. 6）

图片位置：论文第21页，Figure 6

解读：

• PLD < 6Å时，贡献随孔径增大而上升

• PLD > 6Å后，贡献趋于常数

• 活化能始终呈负贡献

• 通道维度：3D > 2D > 1D，符合物理直觉

结论：模型具备良好的可解释性，与扩散物理机制高度一致。

---

05 研究重难点

难点	解决方案
MD模拟耗时且易失败	引入GrAED快速能量势垒计算
扩散系数与孔径关系非线性	引入活化能 + 几何描述符联合建模
模型泛化能力	使用XGBoost + SHAP解释，避免过拟合
通道维度影响复杂	显式加入1D/2D/3D二值特征

06 研究结论

✅ 成功构建了首个大规模MOF扩散系数数据库（4873种MOF）
✅ 提出了GrAED能量势垒算法，计算速度比MD快上万倍
✅ 训练了XGBoost模型，log⁡10(D)的RMSE仅0.26
✅ 通过SHAP分析，验证了PLD + 活化能是扩散预测的核心描述符
✅ 模型可应用于高通量筛选，指导膜分离材料设计

07 未来展望

作者指出以下方向值得进一步探索：

• 引入曲折度（tortuosity）：描述更复杂的扩散路径

• 处理柔性骨架：目前假设MOF刚性，实际许多MOF存在结构柔性

• 高负载与混合物扩散：更贴近工业条件（Onsager系数）

• 结合突破曲线模拟：与实验数据形成闭环验证

• 扩展到其他气体：如H₂、CH₄、CO₂、Kr等

写在最后

这项研究的价值不仅在于预测精度，更在于方法论的迁移能力：
用物理启发的描述符（能量势垒）+ 可解释的机器学习模型，替代昂贵的分子动力学模拟，实现高通量、低成本、可解释的材料性能预测。

如果你正在从事：

• 多孔材料筛选

• 气体分离膜设计

• 机器学习辅助材料发现

这篇论文值得你深入阅读与复现。

原文链接（需订阅）：
https://pubs.acs.org/doi/10.1021/acs.jpcc.4c00631

代码与数据：
https://github.com/fxcoudert/citable-data
https://github.com/coudertlab/GrAED
