🔥 内容介绍

随着高比例可再生能源（风电、光伏等）大规模并网，电力系统惯量下降、峰谷差扩大，传统调峰、调频手段已难以满足系统安全稳定运行需求。储能系统凭借毫秒级响应速度、双向功率调节能力及高循环效率，成为解决上述问题的核心技术之一。本文聚焦SCI论文中电力系统储能调峰、调频模型的复现研究，系统梳理模型的理论基础、核心假设、建模流程、求解算法及仿真验证方法，明确复现过程中的关键难点与解决方案，确保复现结果的准确性与可靠性，为相关领域的后续研究提供可参考的复现范式与技术支撑。

1 引言

1.1 研究背景与意义

在“双碳”战略推动下，全球电力系统正加速向“源网荷储”协同的新型电力系统转型，风电、光伏等波动性可再生能源的并网比例持续攀升。截至2023年底，中国风电装机容量已突破400GW，占总装机容量的15.8%，大规模可再生能源的随机性、间歇性的特性，导致电力系统峰谷差不断扩大，调峰压力显著增加；同时，传统火电机组比例下降造成系统惯量不足，频率波动加剧，调频难度进一步提升。

储能系统（Battery Energy Storage System, BESS）能够实现电能的“削峰填谷”与快速功率响应，有效平抑可再生能源出力波动，提升系统调峰、调频能力，已成为新型电力系统不可或缺的柔性调节资源。SCI论文中针对储能调峰、调频的模型研究，多聚焦于多目标优化、不确定性处理、控制策略改进等方向，但其建模细节、参数设置及求解过程往往存在表述精简、细节缺失等问题，导致后续研究者难以精准复现。因此，开展储能调峰、调频模型的SCI复现研究，不仅能验证原有论文结论的有效性，还能梳理建模逻辑、优化复现流程，为相关领域的模型改进与工程应用提供重要参考。

1.2 复现目标与范围

本次复现以SCI期刊中典型的电力系统储能调峰、调频模型为研究对象，明确以下复现目标：

• 精准复现原论文中储能调峰、调频模型的核心结构，包括目标函数、约束条件、控制策略及求解算法；

• 验证复现模型的有效性，确保复现结果与原论文结论的一致性（误差控制在可接受范围内）；

• 梳理复现过程中的关键难点，提出针对性的解决方案，形成标准化的复现流程；

• 基于复现模型，简要分析模型的优化空间，为后续研究提供思路。

复现范围涵盖：储能调峰模型（含容量优化配置）、储能调频模型（含一次调频、二次调频）、多储能协同调峰调频模型，重点复现模型的建模逻辑、参数设置、仿真实现及结果分析，暂不涉及硬件实验验证。

1.3 国内外研究现状（复现相关）

目前，SCI领域关于储能调峰、调频模型的研究已形成较为丰富的成果，主要分为三大方向：一是调峰模型，聚焦于储能容量优化配置，以最小化运行成本、最大化新能源消纳率为目标，结合优化算法求解储能调峰容量需求；二是调频模型，重点研究储能参与一次、二次调频的控制策略，如AGC控制、虚拟惯性控制、模型预测控制（MPC）等，提升系统频率稳定性；三是协同调峰调频模型，考虑调峰与调频的耦合关系，实现储能资源的最优分配。

现有研究中，调峰模型常用优化算法包括粒子群算法（PSO）、遗传算法、CPLEX求解器等，调频模型多基于Simulink搭建仿真平台，结合ACE计算、SOC反馈修正等机制实现控制目标，但不同论文的建模假设、参数设置及求解细节存在差异，导致复现难度较大。例如，部分论文未明确SOC安全约束的具体参数，部分论文对优化算法的改进细节描述不足，均为复现过程中的主要障碍。

2 复现基础：理论与工具准备

2.1 核心理论基础

2.1.1 储能调峰核心理论

储能调峰的核心是通过储能系统的充放电调度，平抑电力系统的峰谷负荷差，分为削峰和填谷两个过程：削峰时，在负荷高峰时段，储能系统放电，补充系统供电缺口；填谷时，在负荷低谷时段，储能系统充电，吸收系统多余电能（尤其是可再生能源弃电）。调峰模型的核心理论包括：负荷特性分析、新能源出力预测、储能充放电约束、调峰容量评估等，常用方法有优化模型法、仿真模拟法、数据分析法三类。

2.1.2 储能调频核心理论

储能调频主要响应电力系统的频率偏差，分为一次调频和二次调频：一次调频是利用储能的快速响应特性，实时平抑频率波动，维持系统频率在允许范围内；二次调频是根据调度指令，调整储能出力，消除频率稳态偏差，实现系统功率平衡。核心理论包括：区域控制误差（ACE）计算、AGC控制律、频率动态模型、SOC安全约束与恢复策略等，其中ACE的计算公式为ACE=ΔPtie+B⋅Δf，ΔPtie为联络线功率偏差，Δf为频率偏差，B为频率偏差系数。

2.1.3 模型核心假设（基于SCI论文共性）

为简化建模过程，SCI论文中储能调峰、调频模型通常采用以下共性假设，复现过程中需严格遵循：

• 忽略储能系统的充放电损耗（或采用固定损耗系数，通常取0.9~0.95）；

• 可再生能源出力、负荷需求采用原论文提供的预测数据或标准测试数据；

• 系统频率偏差允许范围为±0.2Hz，储能SOC安全区间为10%~90%，参考值为50%；

• 不考虑储能系统的故障概率，假设其始终处于正常运行状态；

• 调峰、调频模型相互独立（或采用耦合约束，具体遵循原论文设定）。

2.2 复现工具与环境

结合SCI论文常用建模工具，本次复现采用以下工具与环境，确保复现过程的兼容性与可重复性：

1. 建模与仿真工具：Matlab/Simulink（用于调频模型搭建与仿真）、YALMIP工具箱（用于调峰优化模型求解）；

2. 求解算法：CPLEX求解器（用于线性化优化模型求解）、改进粒子群算法（PSO，含自适应权重、交叉变异等改进策略）、二次规划算法（用于MPC控制策略求解）；

3. 数据处理工具：Python（用于数据预处理、结果分析与可视化）、Excel（用于参数整理与数据对比）；

4. 硬件环境：CPU≥Intel Core i7，内存≥16GB，硬盘≥500GB，操作系统为Windows 10/11或Linux（Ubuntu 20.04）。

2.3 复现数据准备

复现数据需与原论文保持一致，若原论文未提供完整数据，可采用以下替代方案，确保复现结果的可比性：

• 负荷数据：采用原论文提及的标准负荷曲线（如IEEE标准负荷数据），或选取某区域实际负荷数据（按原论文负荷特性调整）；

• 可再生能源出力数据：风电、光伏出力数据采用原论文提供的预测数据，或基于ARIMA模型生成符合原论文波动特性的出力数据；

• 储能参数：储能容量、充放电功率、SOC初始值、损耗系数等，严格遵循原论文设定，若原论文未明确，参考同类SCI论文的典型参数（如储能容量100kWh，最大功率±500kW，内阻0.05Ω）；

• 系统参数：电网惯量H、频率偏差系数B、AGC控制器PI参数等，按原论文设定（如H=8s，B=20MW/0.1Hz，Kp=0.05，Ki=0.002）。

3 储能调峰模型复现（核心流程）

3.1 原模型核心结构（基于SCI论文共性）

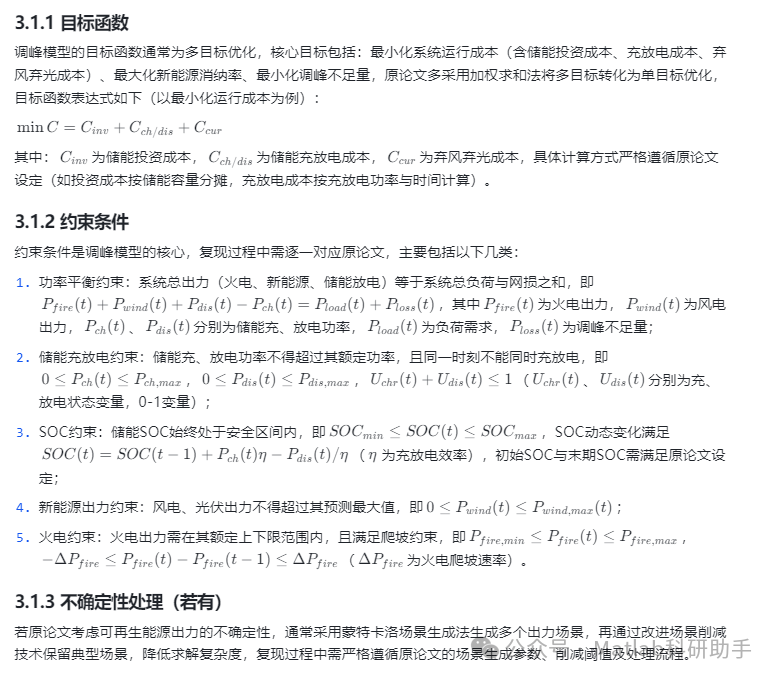

SCI论文中储能调峰模型多为优化模型，核心结构包括目标函数、约束条件两部分，部分论文会加入不确定性处理模块（如场景生成与削减）。

3.2 复现步骤与关键操作

3.2.1 步骤1：模型搭建

在YALMIP工具箱中定义决策变量（火电出力、储能充放电功率、储能容量等），输入目标函数与约束条件，将模型线性化处理（若原论文为非线性模型，需采用原论文提及的线性化方法，如分段线性化），调用CPLEX求解器设置求解参数（如收敛精度、迭代次数）。

3.2.2 步骤2：参数设置

将准备好的负荷数据、新能源出力数据、储能参数、系统参数输入模型，确保参数取值与原论文完全一致；若原论文未明确某一参数，需在复现报告中说明，并参考同类论文设定合理取值，同时验证参数敏感性（确保参数变化对结果的影响与原论文一致）。

3.2.3 步骤3：模型求解与结果输出

运行求解器，得到储能充放电调度计划、储能容量优化结果、系统运行成本等核心输出数据，将结果整理为表格形式，与原论文结果进行对比，记录误差情况（通常误差需控制在5%以内）。

3.2.4 步骤4：结果验证

通过Python绘制储能充放电曲线、负荷曲线、新能源出力曲线，验证调峰效果（如峰谷差降低比例）；对比复现结果与原论文的关键指标（如弃风弃光率、调峰不足概率、运行成本），分析误差原因，若误差超出可接受范围，需检查参数设置、约束条件是否与原论文一致，修正模型后重新求解。

4 储能调频模型复现（核心流程）

4.1 原模型核心结构（基于SCI论文共性）

SCI论文中储能调频模型多为控制模型，基于Simulink搭建，核心包括频率动态模型、ACE计算模块、AGC控制器、储能系统建模及SOC反馈修正模块，重点实现一次调频或二次调频功能，部分论文采用MPC、模糊控制等改进策略提升调频效果。

4.1.1 系统整体架构

调频系统的核心闭环的为：电网扰动→频率偏移Δf→计算ACE→AGC分配指令给储能→储能快速出力纠正偏差→SOC反馈防止过充/过放，具体架构如下：

（区域电网）←→（频率f）→（ACE计算模块）←─（联络线功率Ptie, 计划功率Psched）→（AGC控制器）→（储能功率指令Pbess*）→（BESS功率控制系统）→（实际输出Pbess）→（SOC估算与限幅）→（区域电网）

储能并非独立运行，而是服从调度中心指令的AGC资源，其出力比例由原论文设定（如储能承担AGC总指令的30%）。

4.2 复现步骤与关键操作

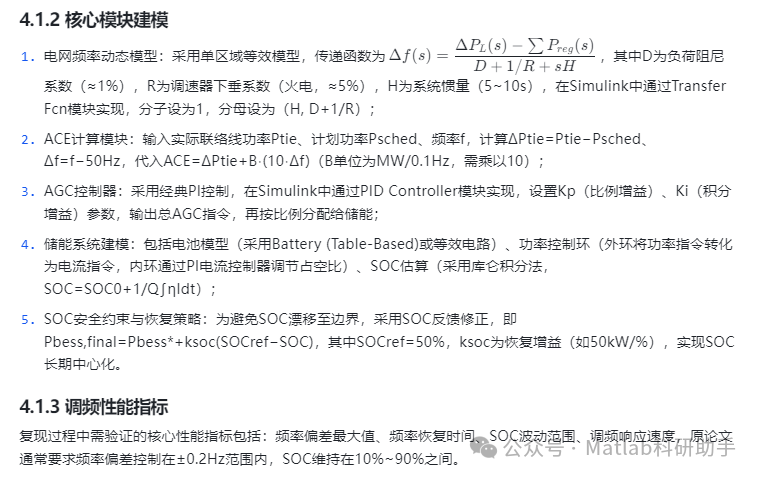

4.2.1 步骤1：Simulink模型搭建

打开Matlab/Simulink，新建仿真模型，按原论文的系统架构，依次添加电网频率动态模块、ACE计算模块、AGC控制器模块、储能系统模块、SOC反馈模块，连接各模块，确保信号流向正确。

4.2.2 步骤2：模块参数设置

逐一设置各模块参数，严格遵循原论文设定：电网惯量H、频率偏差系数B、AGC控制器PI参数、储能容量、充放电功率、SOC安全区间、恢复增益ksoc等，若原论文未明确，参考典型参数（如H=8s，B=20MW/0.1Hz，Kp=0.05，Ki=0.002）。

4.2.3 步骤3：仿真场景设计与运行

按原论文的仿真场景设计，设置扰动类型（如阶跃扰动、连续扰动）、扰动发生时间（如t=0s）、仿真时长（如500s），运行仿真，记录频率变化曲线、储能出力曲线、SOC变化曲线。

4.2.4 步骤4：结果验证与分析

提取仿真结果，计算调频性能指标（频率偏差最大值、恢复时间等），与原论文结果对比；绘制关键曲线（频率响应曲线、SOC变化曲线），与原论文图表对比，验证复现效果。若频率波动超出允许范围或SOC漂移严重，需检查AGC参数、SOC反馈策略是否与原论文一致，修正后重新仿真。

5 多储能协同调峰调频模型复现（可选）

5.1 原模型核心特点

部分SCI论文聚焦多储能协同调峰调频，核心是考虑不同类型储能（如锂电池、飞轮储能）的特性差异（响应速度、容量、成本），实现调峰与调频资源的最优分配，模型通常包含协同分配策略、多目标优化目标及耦合约束（调峰与调频的出力协调）。例如，构网型储能可采用有功-频率下垂控制与虚拟同步机控制协同策略，提升调频效果；多储能协同时，需考虑容量与位置的优化配置。

5.2 复现关键要点

• 协同分配策略：严格遵循原论文的分配逻辑（如按储能响应速度分配调频任务，按储能容量分配调峰任务），在模型中加入分配系数，明确各储能的出力比例；

• 耦合约束：复现调峰与调频的耦合关系，确保储能在承担调频任务的同时，不影响调峰调度计划（如通过SOC约束协调充放电时间）；

• 多目标优化：若原论文为多目标优化模型（如同时最小化成本、最大化调频效果、最小化调峰不足），需采用原论文提及的优化算法（如CMMOPSO算法、TOPSIS算法），确保求解过程与原论文一致；

• 结果验证：对比各储能的出力分配情况、协同效果指标（如系统频率稳定性、调峰效率）与原论文，验证协同策略的有效性。

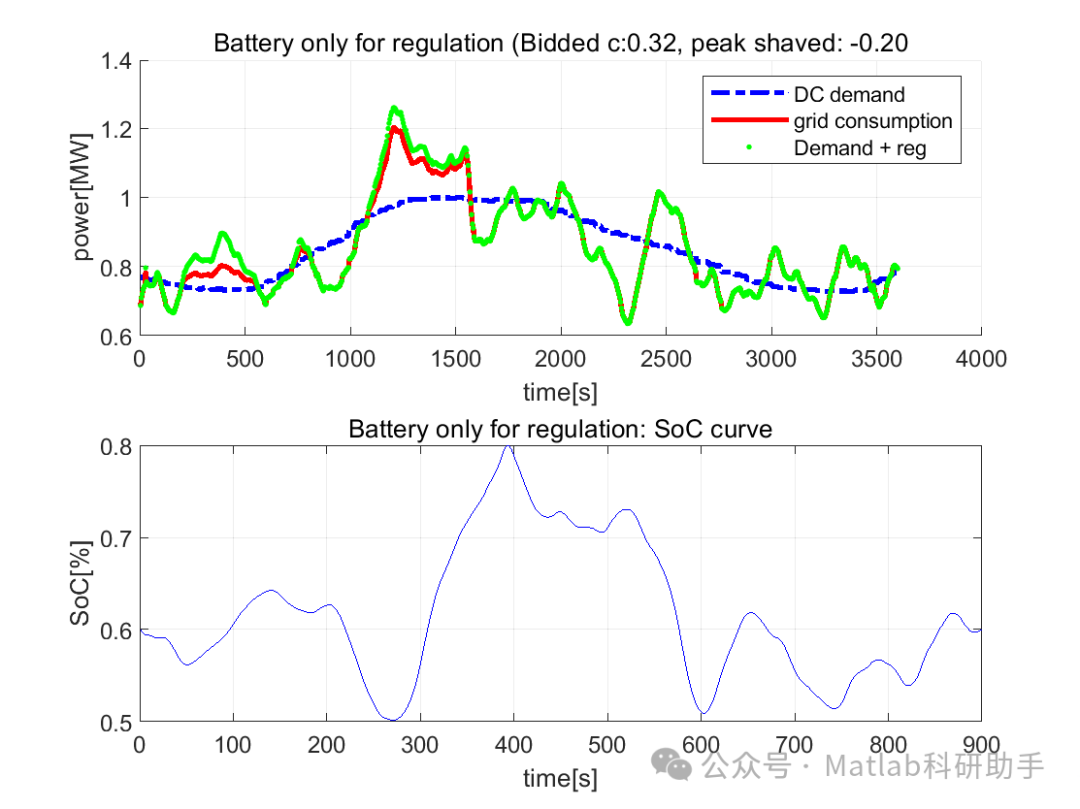

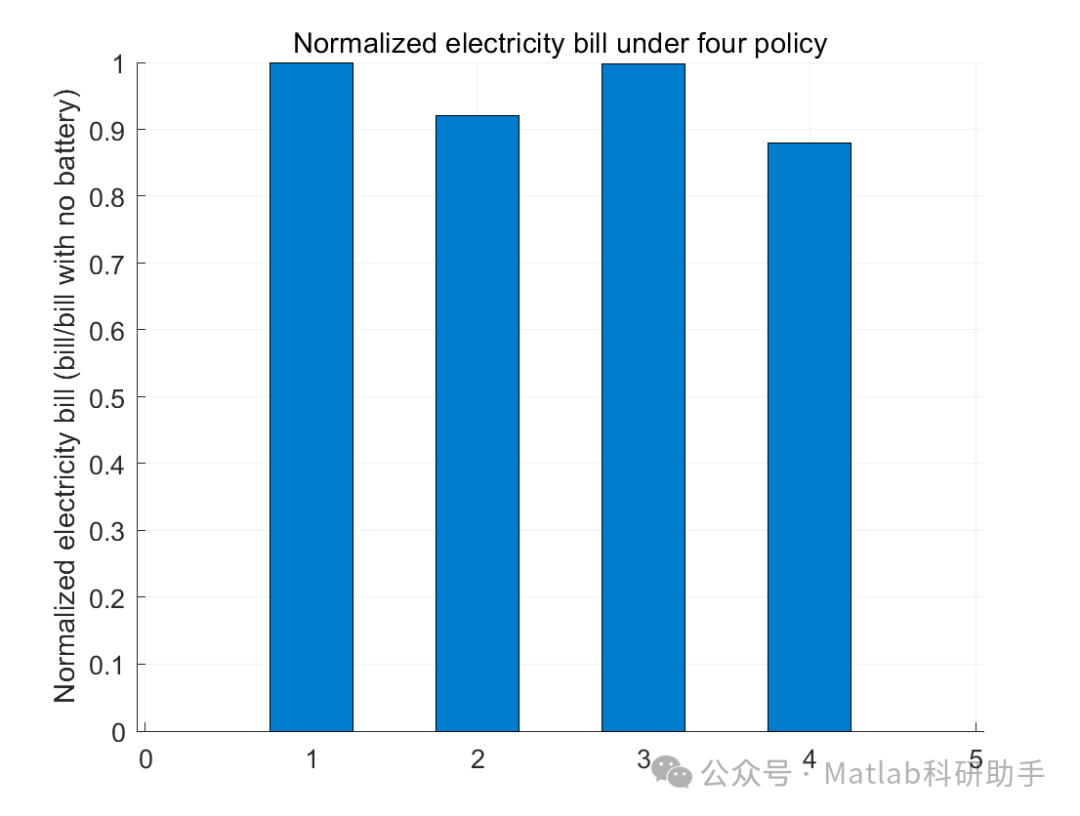

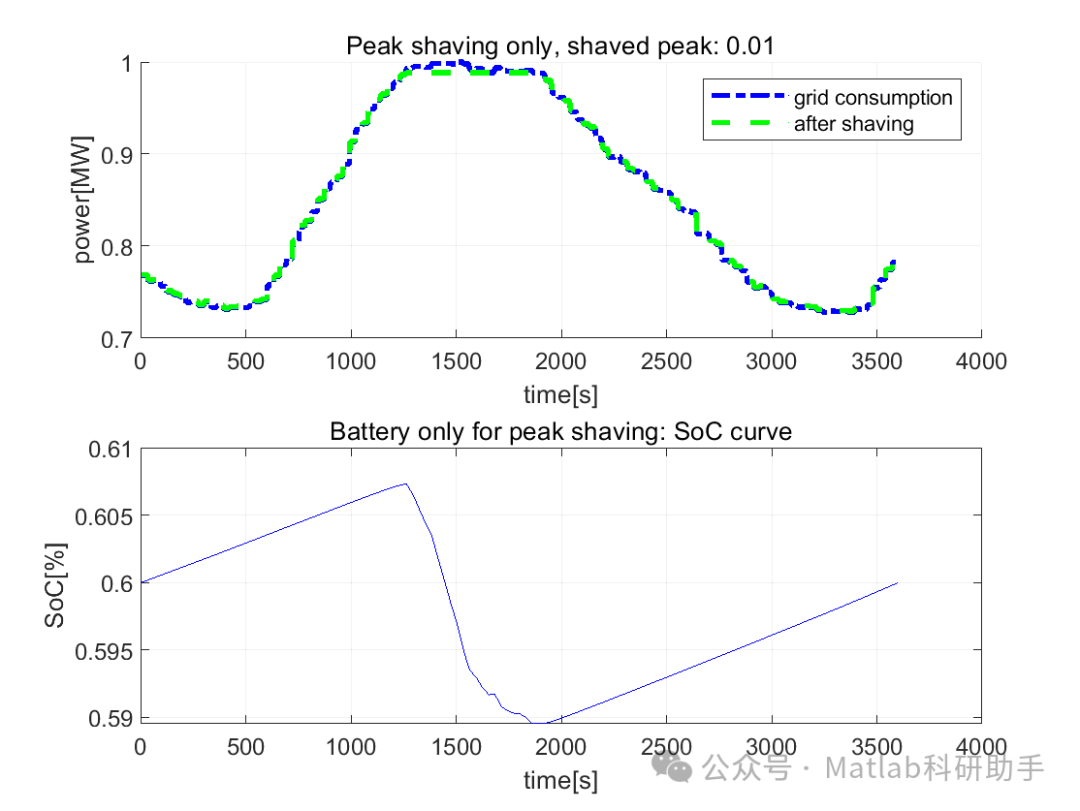

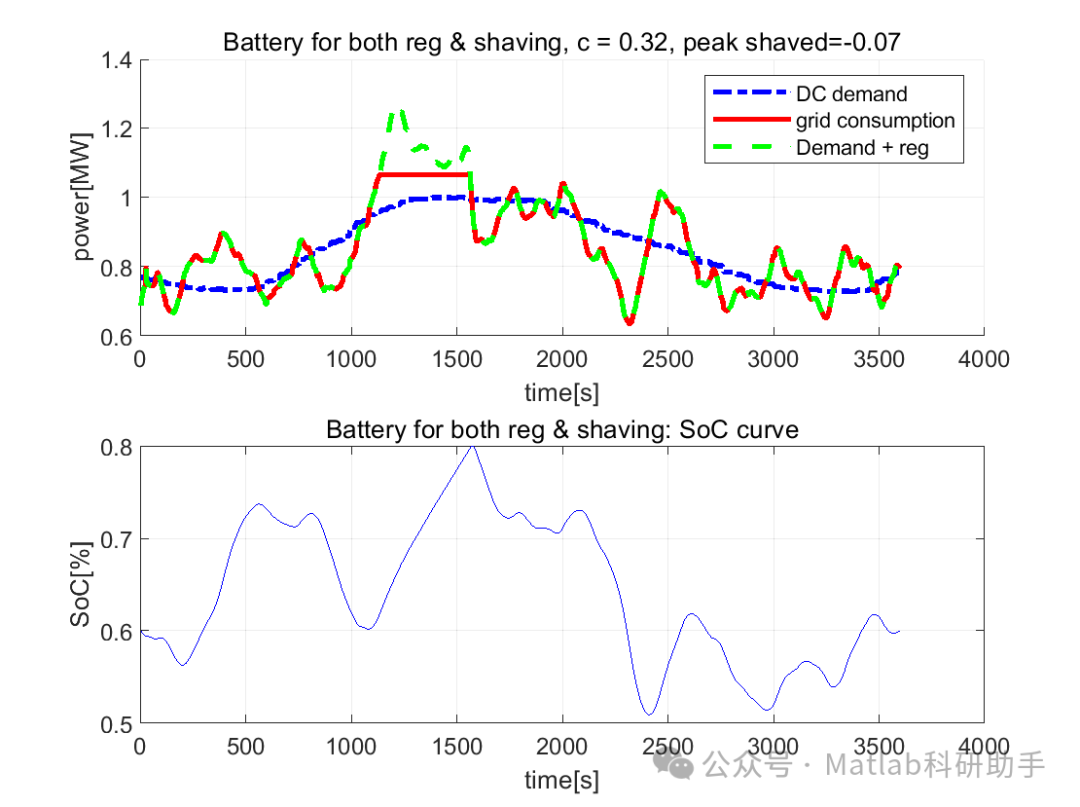

⛳️ 运行结果

🔗 参考文献

[1] 韩邦成.单轴飞轮储能/姿态控制系统的仿真及其实验研究[D].中国科学院研究生院（长春光学精密机械与物理研究所）,2004.DOI:http://159.226.165.120//handle/181722/2039.

[2] 刘峙飞,王树青.网络控制系统的仿真平台设计[J].仪器仪表学报, 2005, 26(6):4.DOI:10.3321/j.issn:0254-3087.2005.06.011.
