该方案以MES为核心，集成SCADA、EMS及工业大数据平台，实现生产、能源、质量、设备的全面监控与管理。通过数字化、自动化与可视化，打通数据链路，支撑智能决策与优化，助力企业提质、降本、增效。

• 以MES为核心，打通上下层系统（ERP、SCADA、WMS、PLM）

• 数据驱动，实现从采集、存储、分析到决策的全链路闭环

• 可视化+三维工厂，提升管理感知与响应能力

• 工业大数据+AI，支持预测、优化、诊断等高级应用

• 标准化体系覆盖数据、接口、安全、评价等关键环节

【数字工厂合集】1300余份数字工厂、工业互联网、AI智能工厂、PLM\MES\SCADA\MOM\APS\WMS\ERP等系统方案报告合集

一、项目背景与核心理念

1. 驱动背景

• 结合“工业4.0”、“中国制造2025”战略，强调软件、大数据、智能产品、智能服务。

• 传统制造注重硬件，智能工厂强调软硬融合、数据驱动、管理智能化。

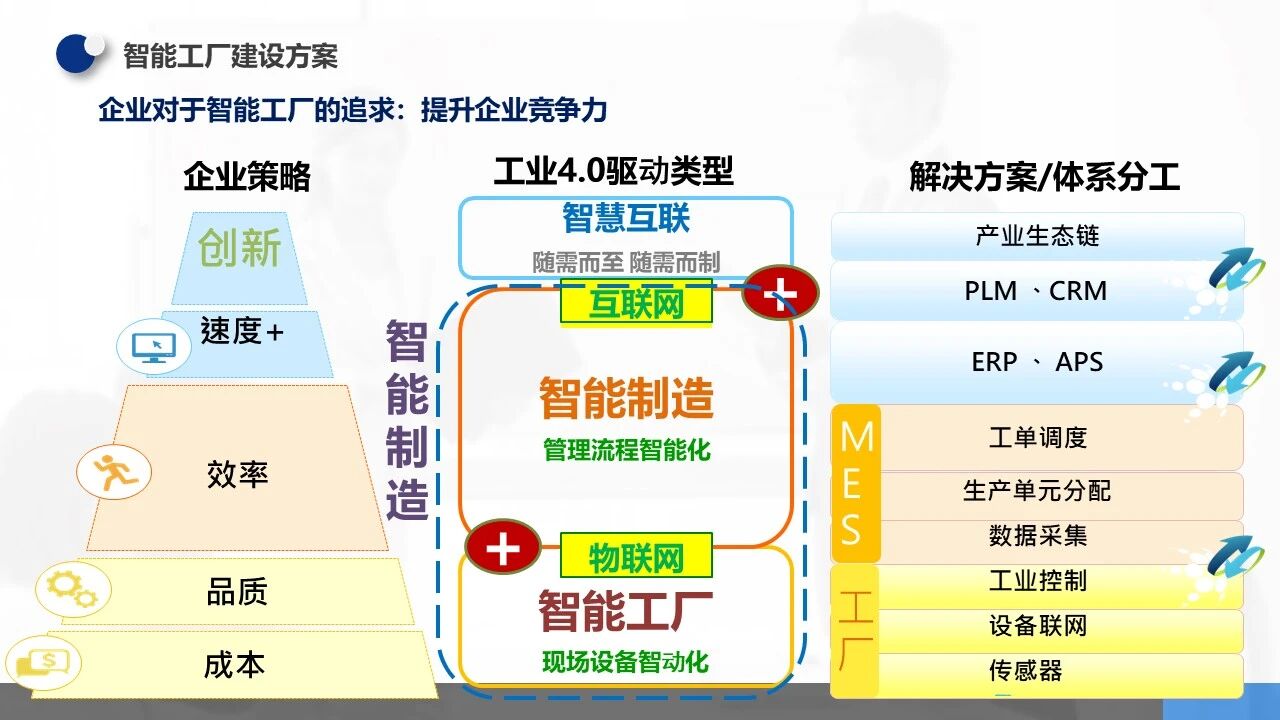

2. 企业追求

• 提升品质、成本、效率、创新、速度。

• 实现智慧互联、随需而至、随需而制的智能制造模式。

---

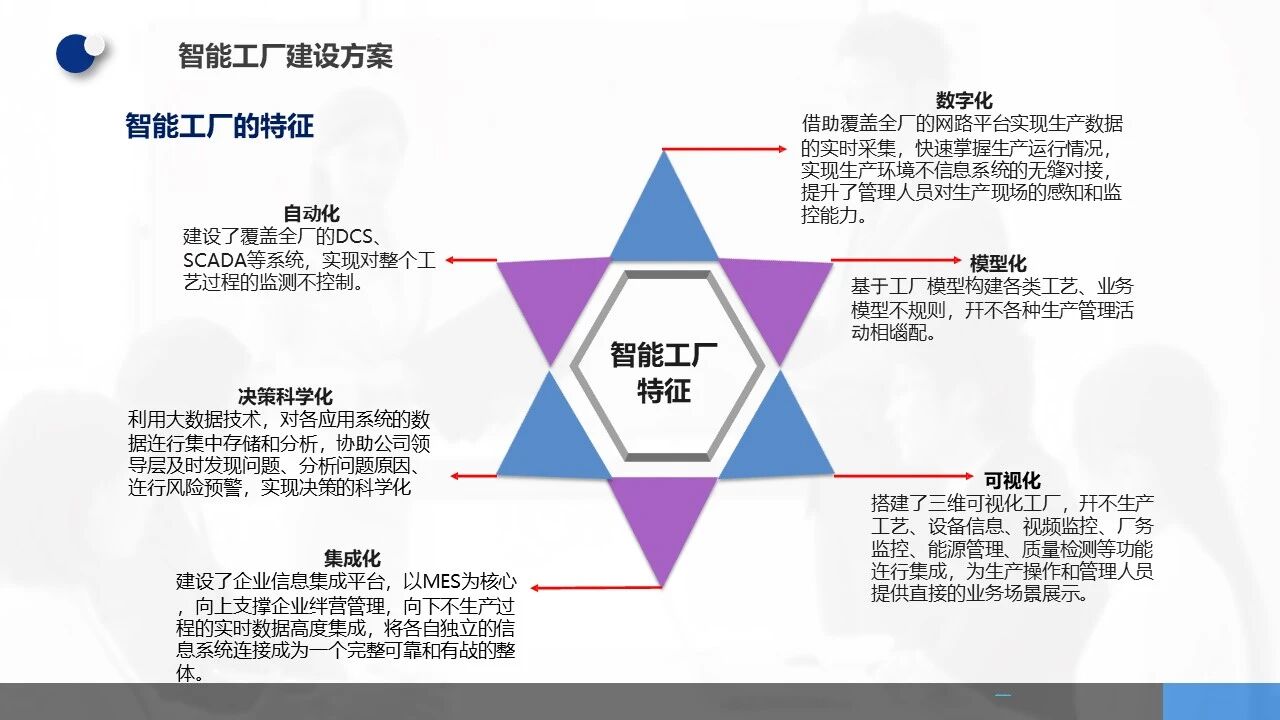

二、智能工厂的六大特征

1. 集成化：以MES为核心，集成ERP、PLM、CRM等，打通经营管理与生产过程。

2. 数字化：借助网络平台实现生产数据实时采集，提升感知与监控能力。

3. 自动化：部署DCS、SCADA等系统，实现工艺过程的监测与控制。

4. 决策科学化：利用大数据分析，支持问题发现、原因分析、风险预警。

5. 模型化：基于工厂模型构建工艺、业务模型，匹配生产管理活动。

6. 可视化：三维可视化工厂，集成生产、设备、视频、能源、质量等数据。

---

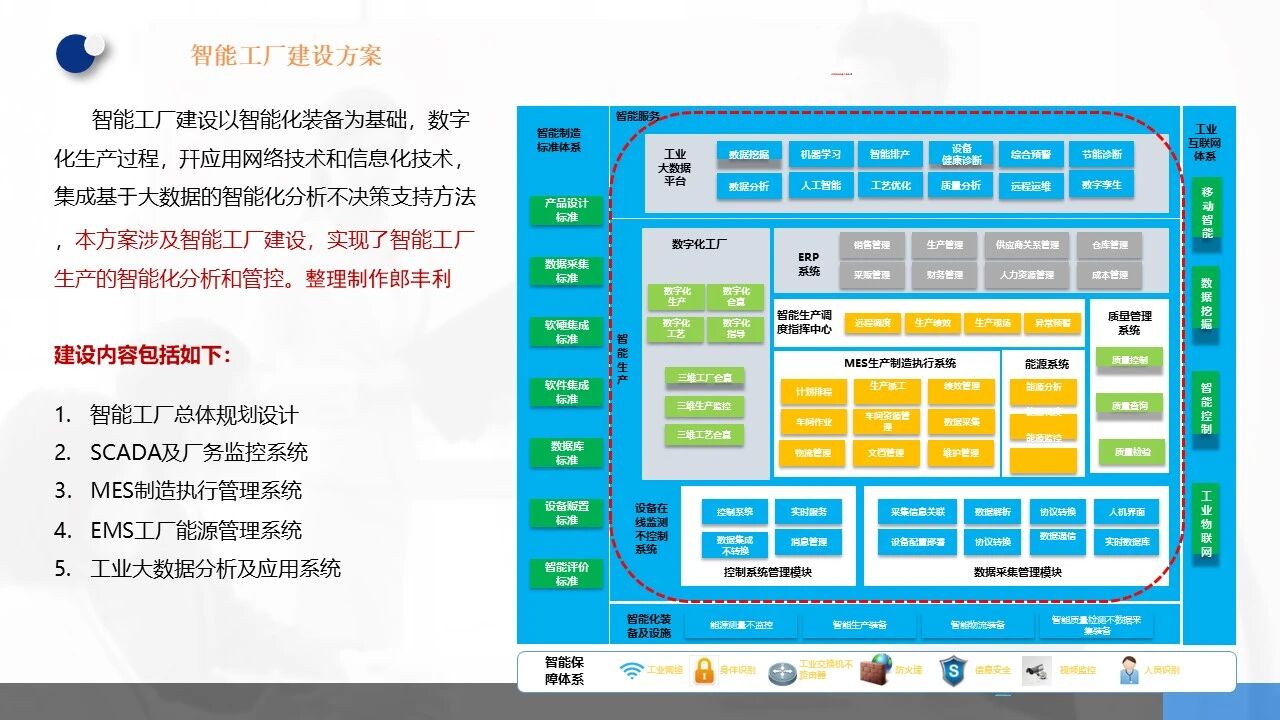

三、智能工厂总体规划设计

建设内容涵盖：

• 控制系统：SCADA、DCS、PLC

• 执行系统：MES（制造执行系统）

• 管理系统：EMS（能源管理系统）

• 大数据平台：工业大数据分析、AI、机器学习、数字孪生

• 标准体系：数据采集、软硬集成、智能制造、信息安全等

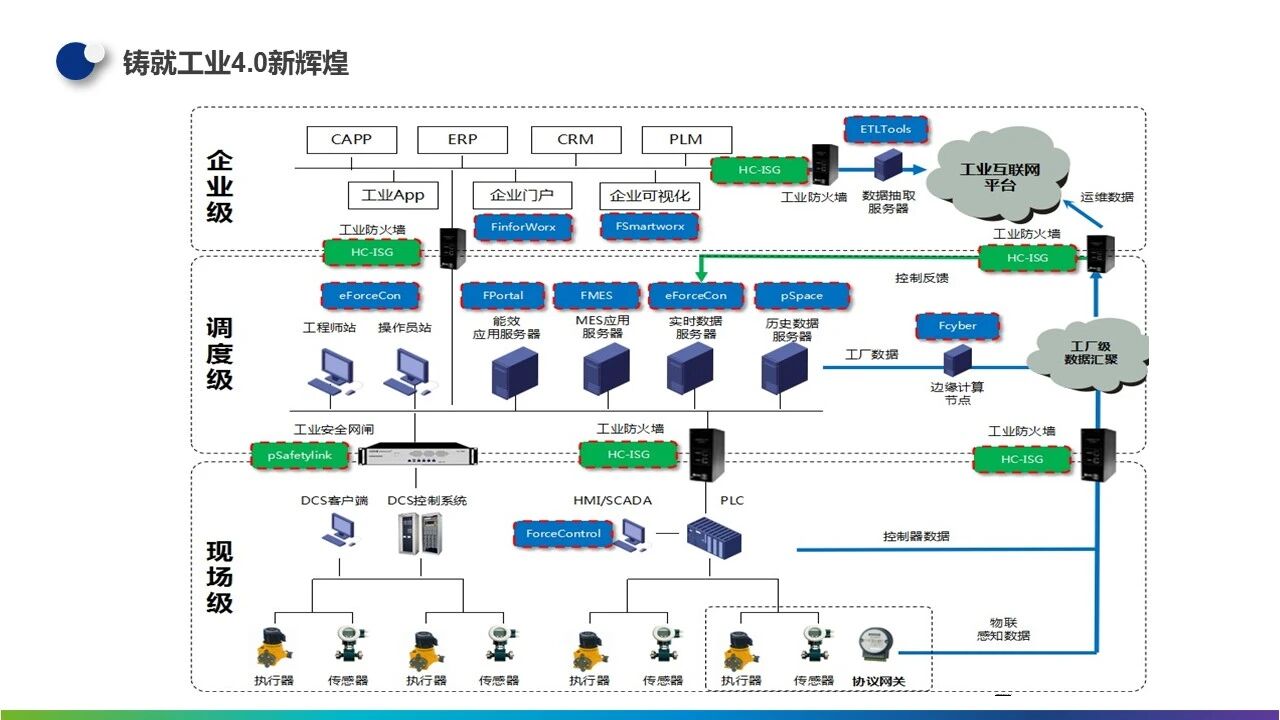

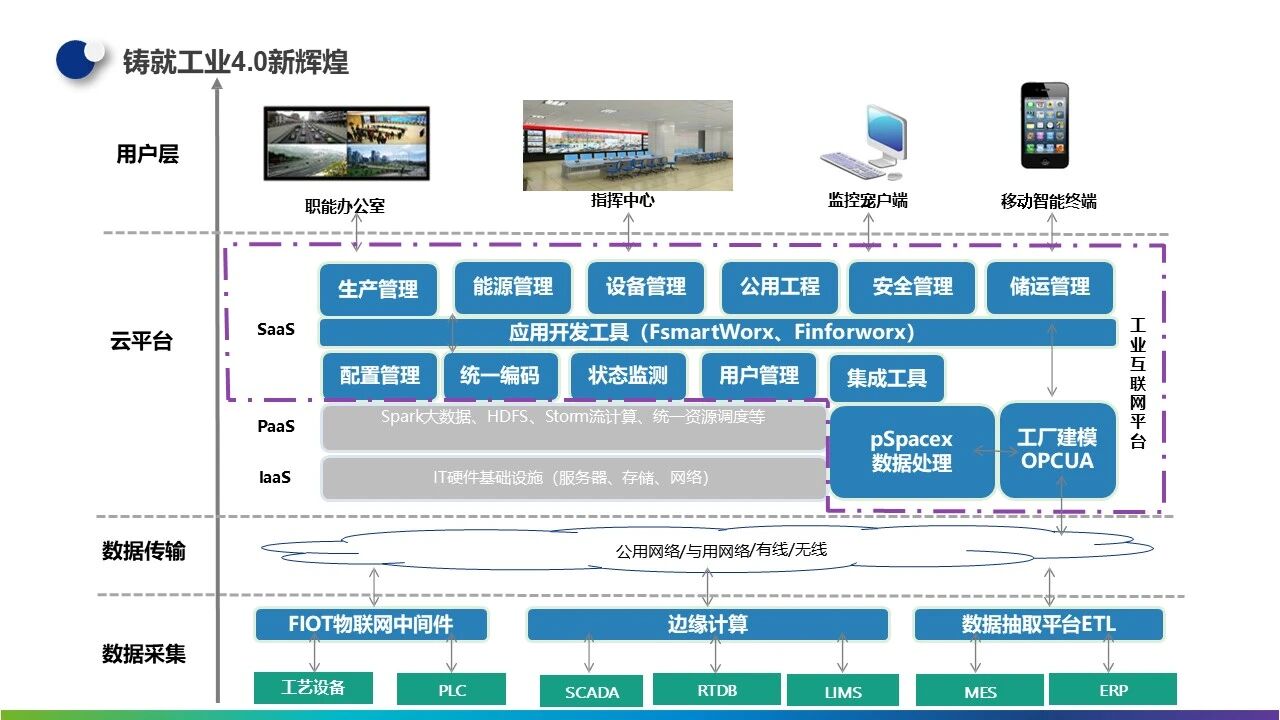

技术架构分层：

• 设备层：智能装备、传感器、PLC、DCS

• 控制层：SCADA、数据采集、工业物联网（FIOT）

• 执行层：MES、LIMS、RTDB

• 管理层：ERP、PLM、CRM、APS

• 平台层：工业互联网平台（PaaS、SaaS、IaaS）

• 应用层：生产调度、质量分析、设备诊断、节能优化等

---

四、各子系统详细功能

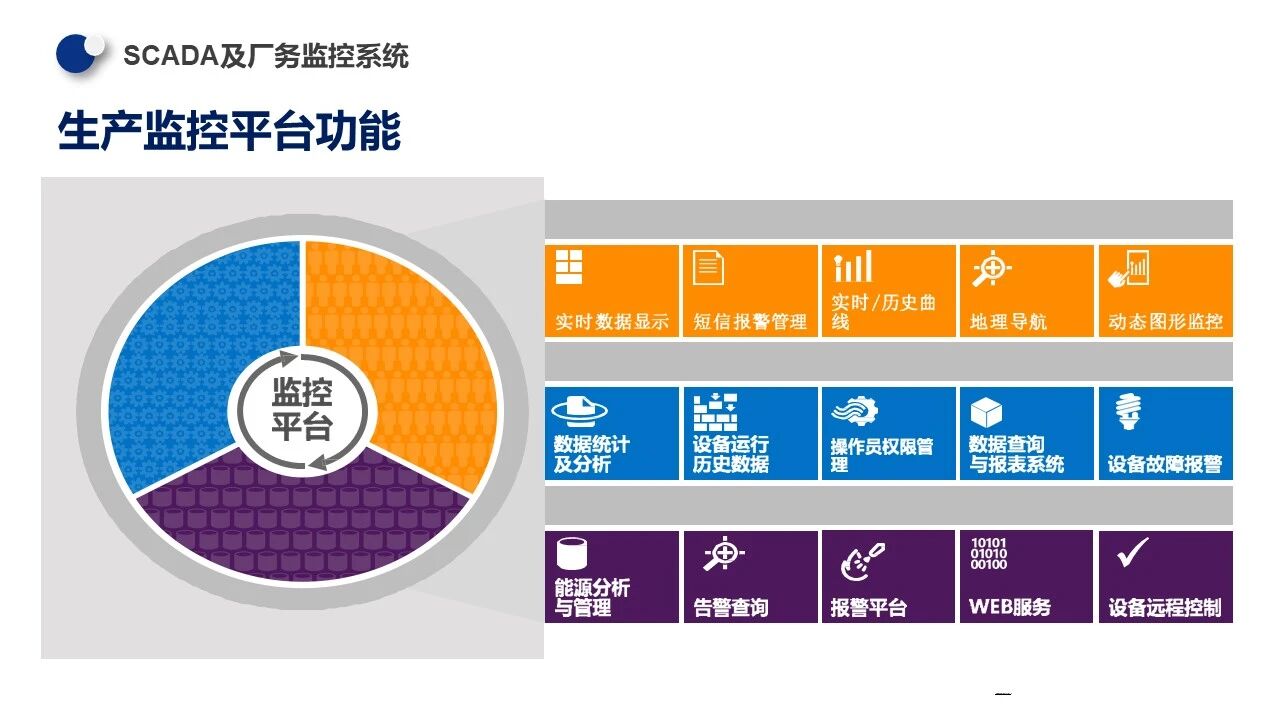

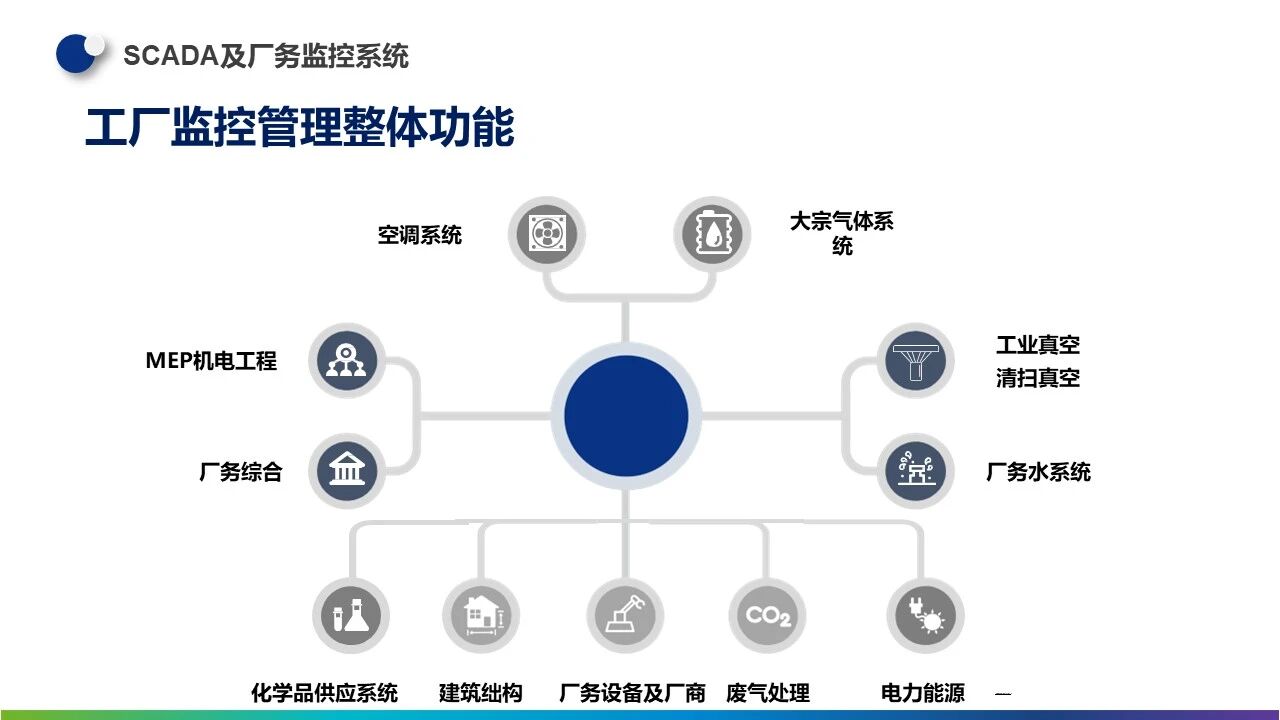

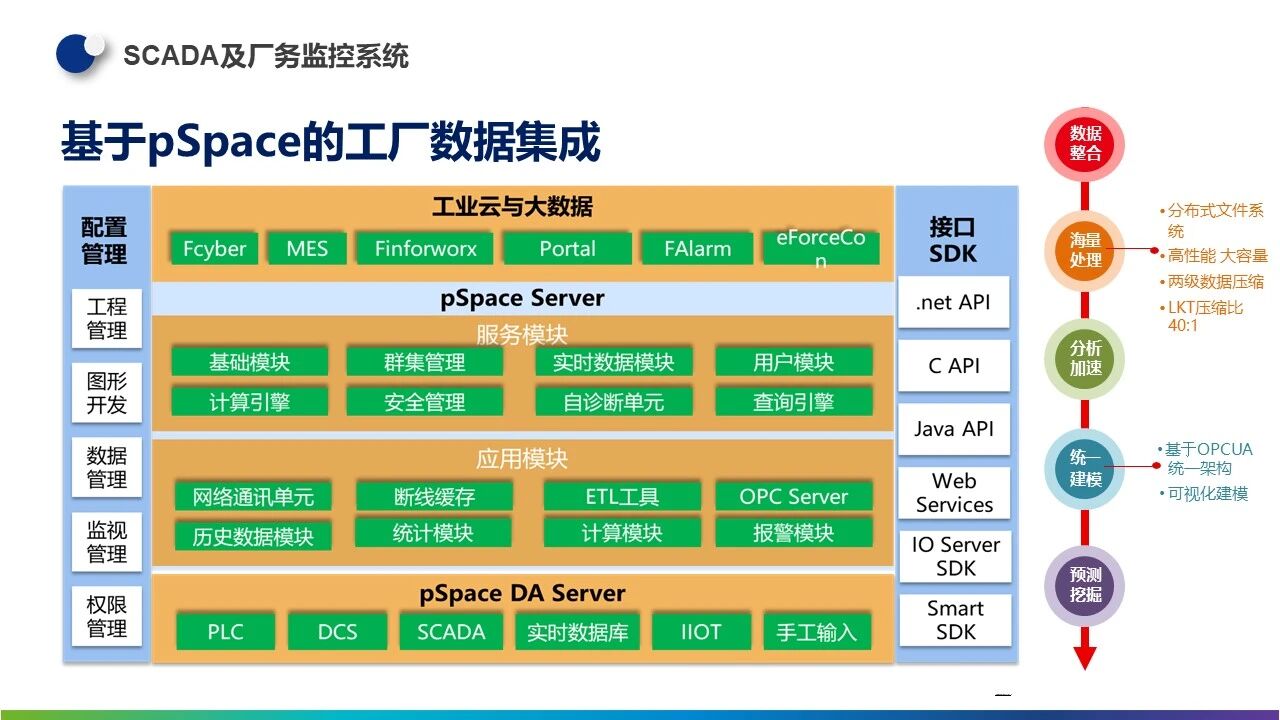

1. SCADA及厂务监控系统

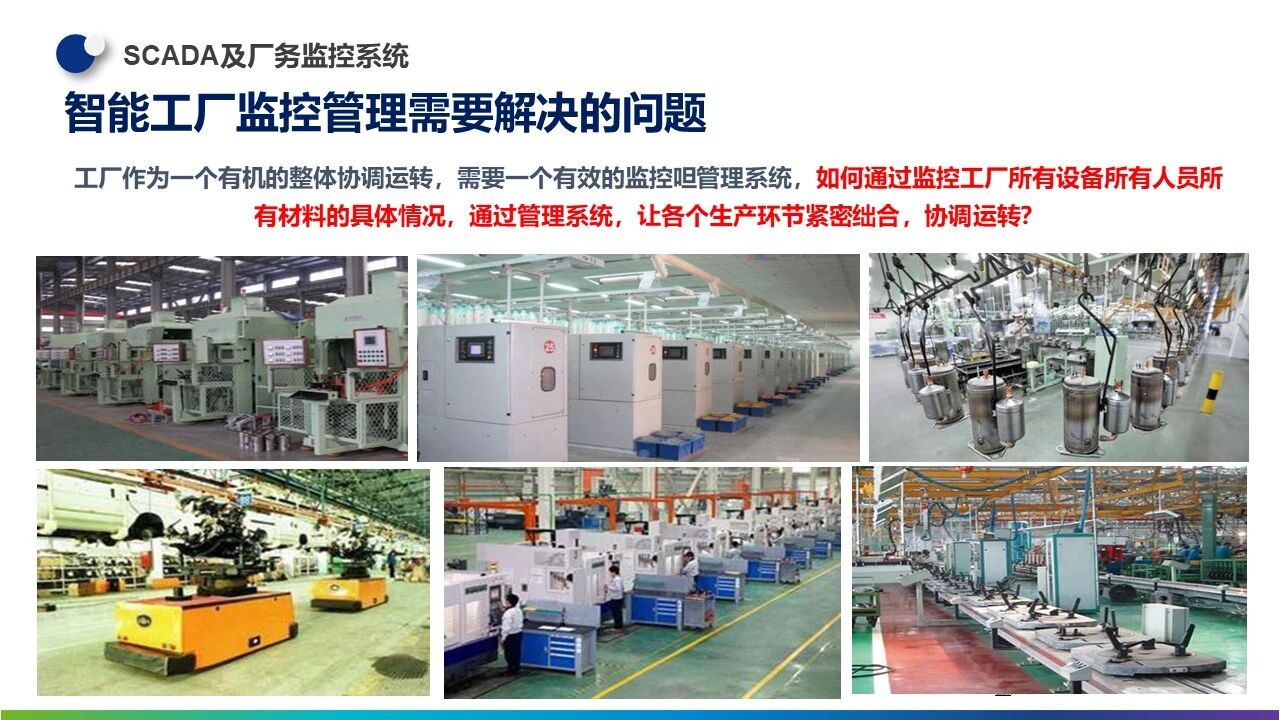

目标：解决工厂设备、人员、材料的协调运转问题。

功能模块：

• 监控MEP机电工程、化学品供应、废气处理、电力、水系统、空调、真空系统等。

• 基于pSpace平台实现数据整合、海量处理、压缩存储（压缩比40:1）。

• 支持OPC UA统一架构、可视化建模。

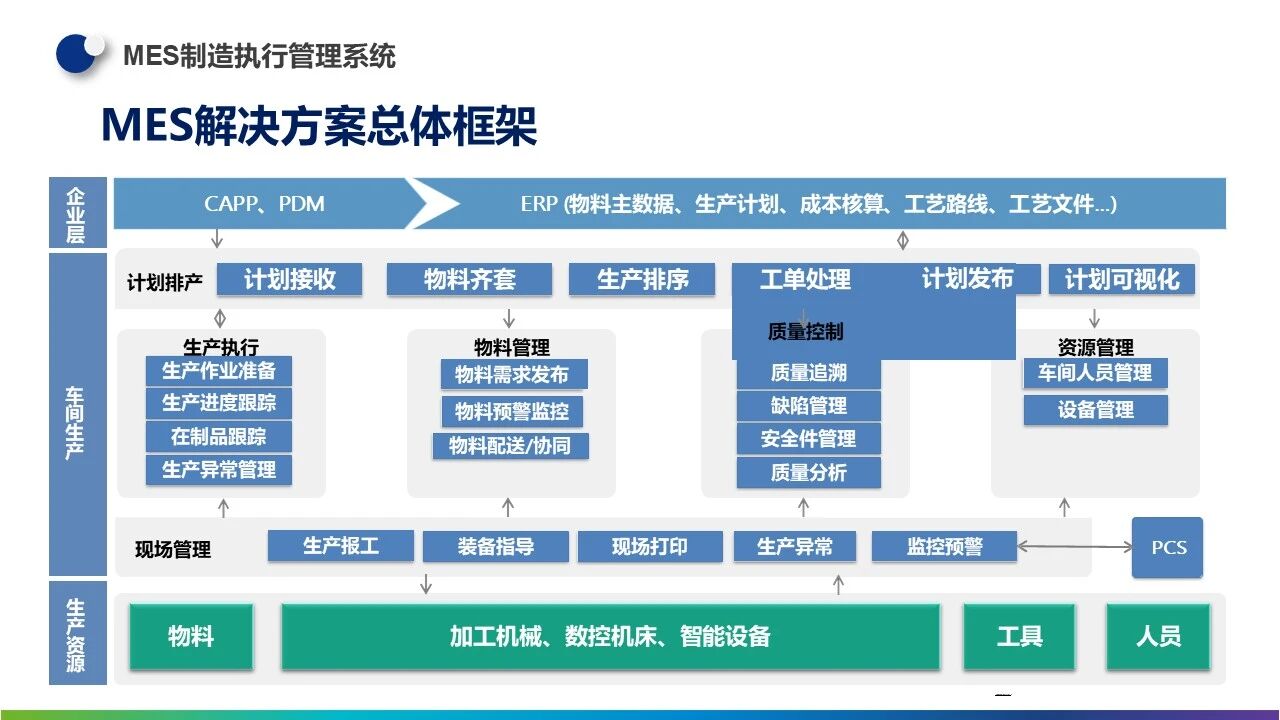

2. MES 制造执行管理系统

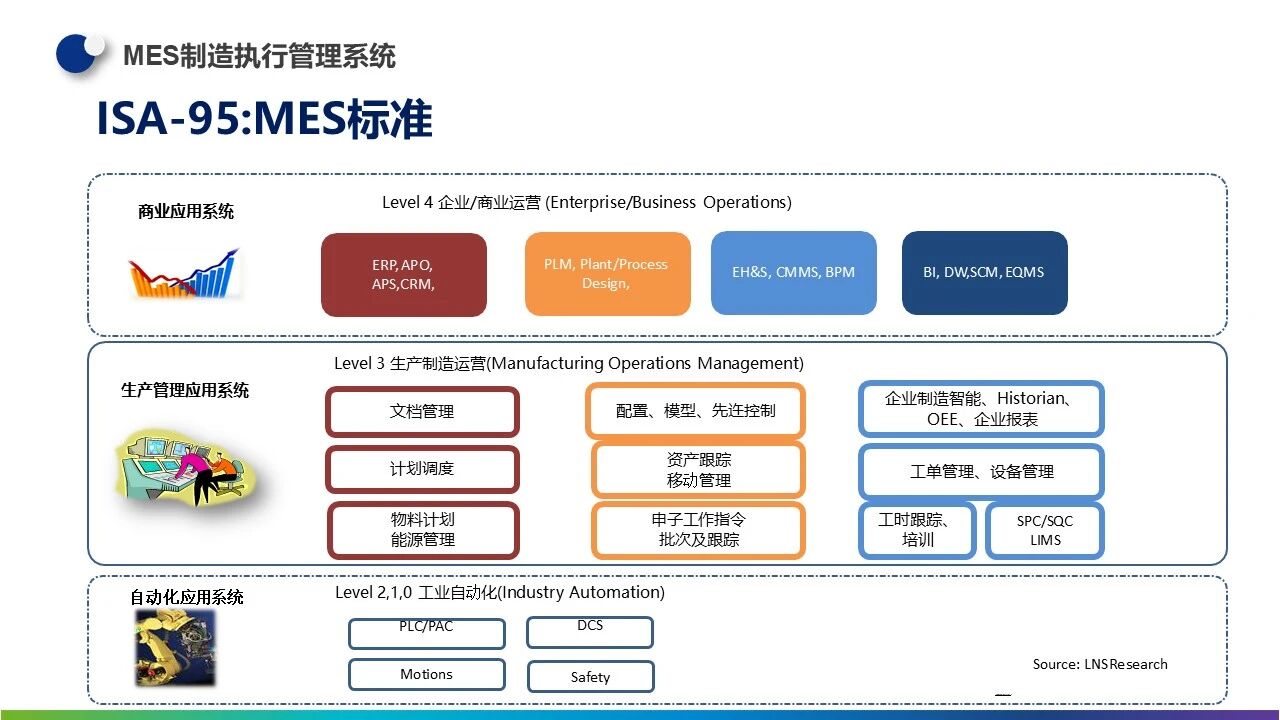

遵循标准：ISA-95（Level 0-4）

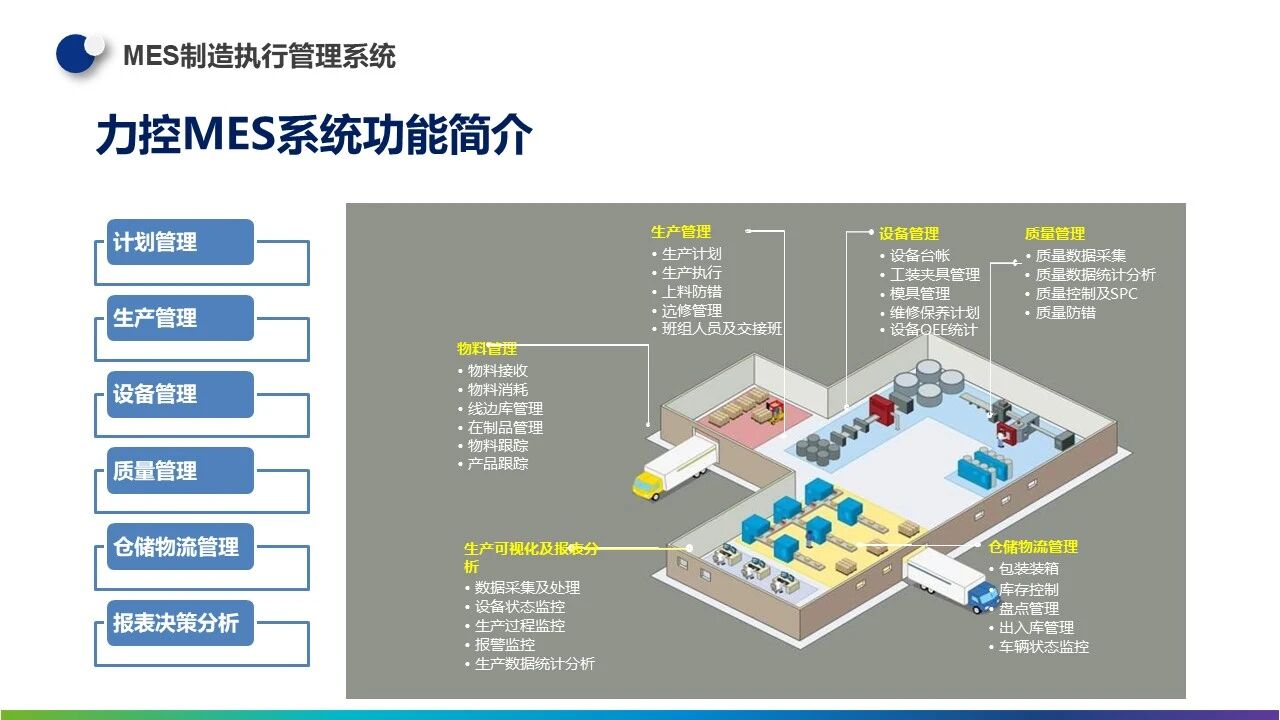

核心功能：

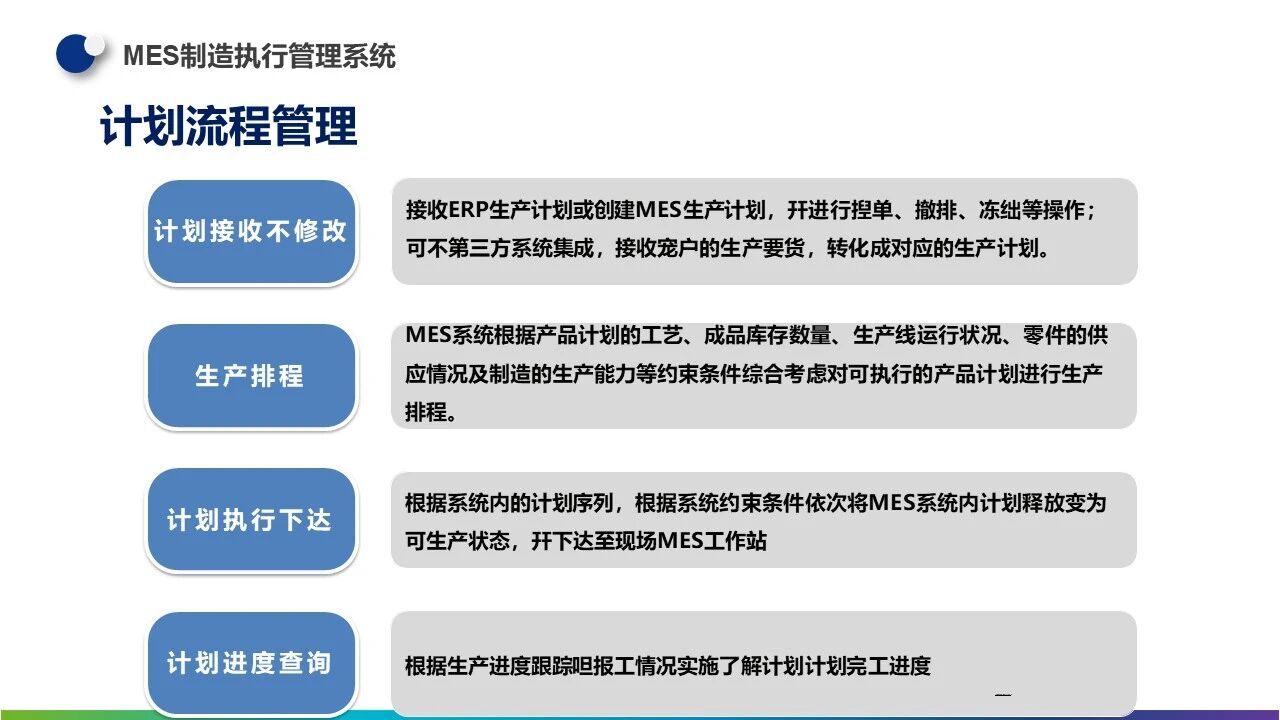

• 计划管理：接收ERP计划、排产、工单处理

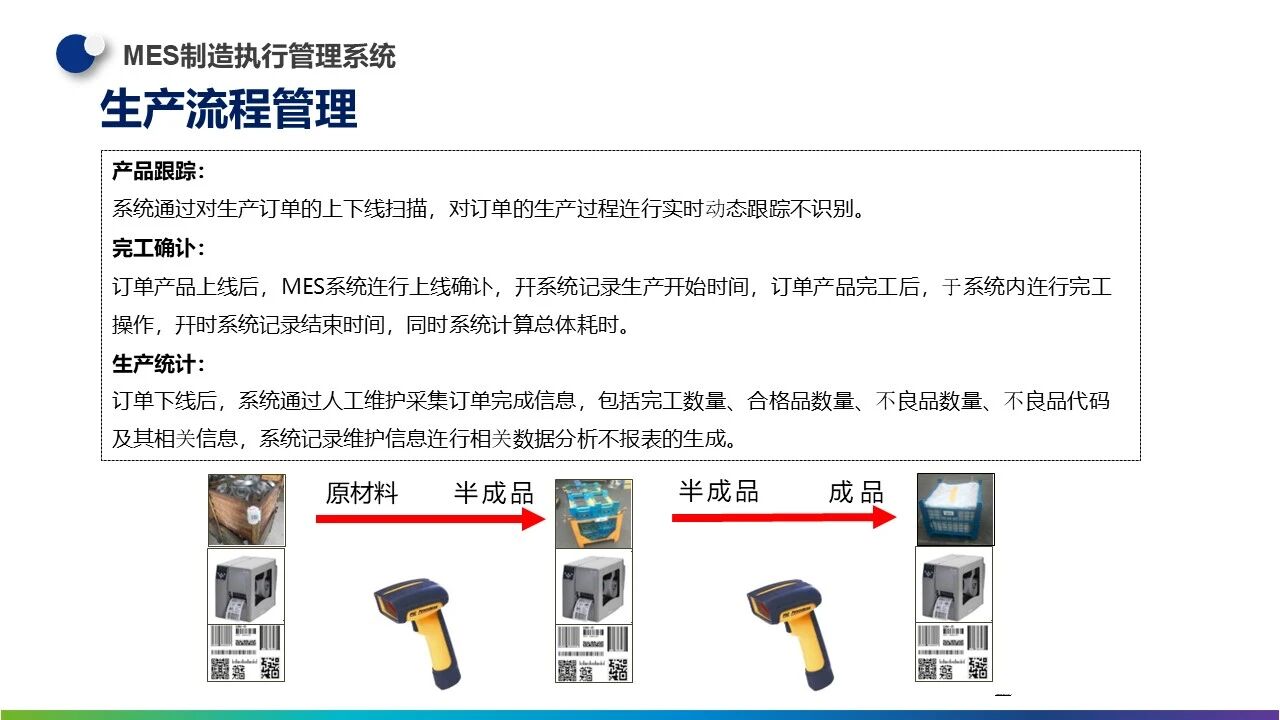

• 生产执行：任务下发、报工、异常管理、物料配送

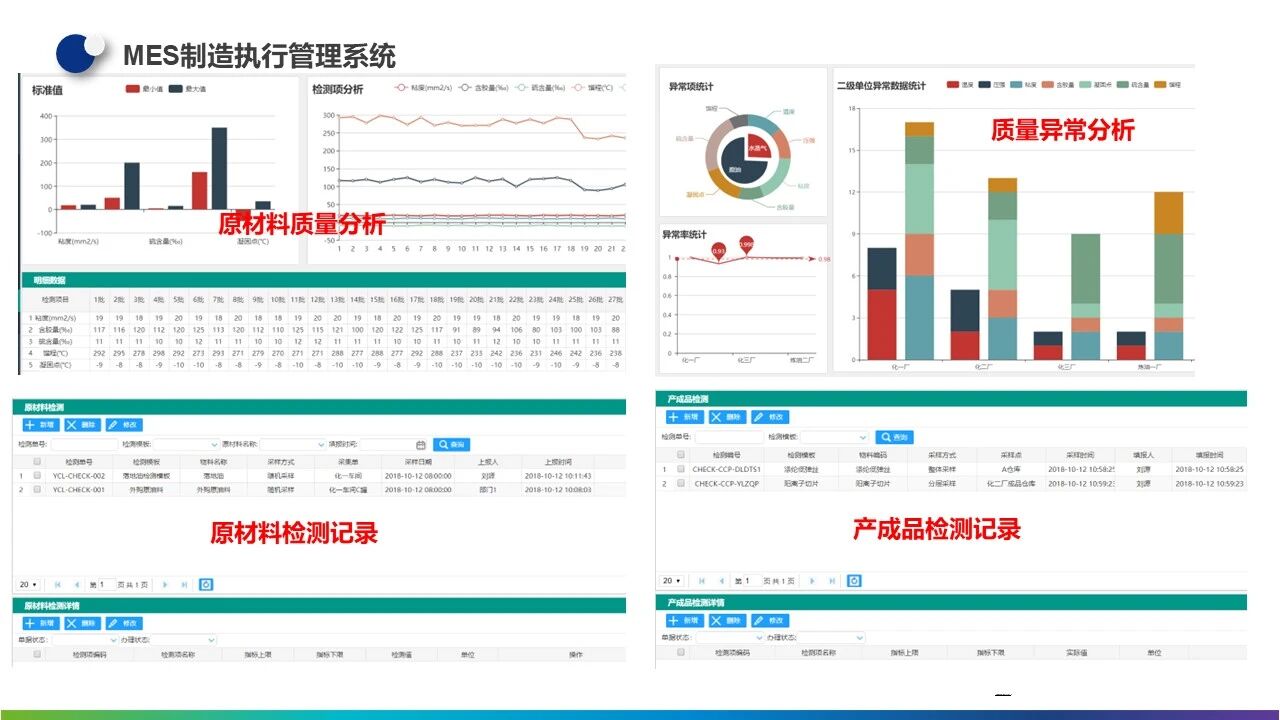

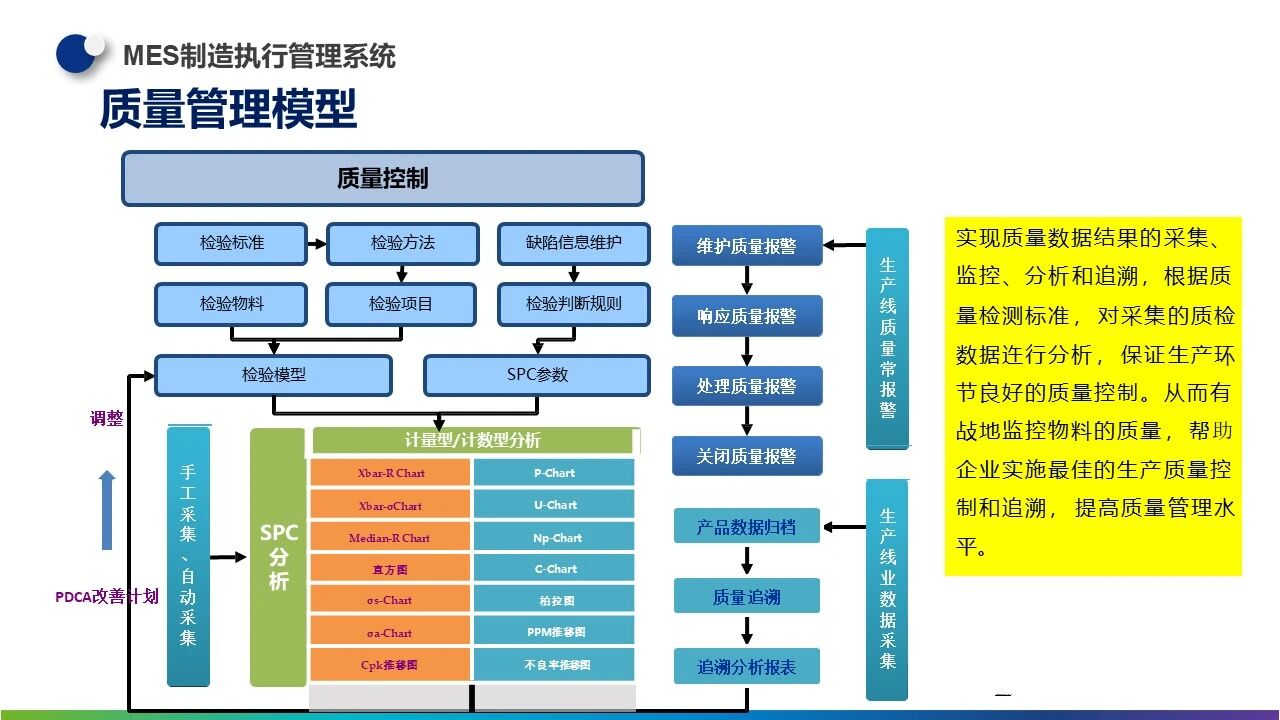

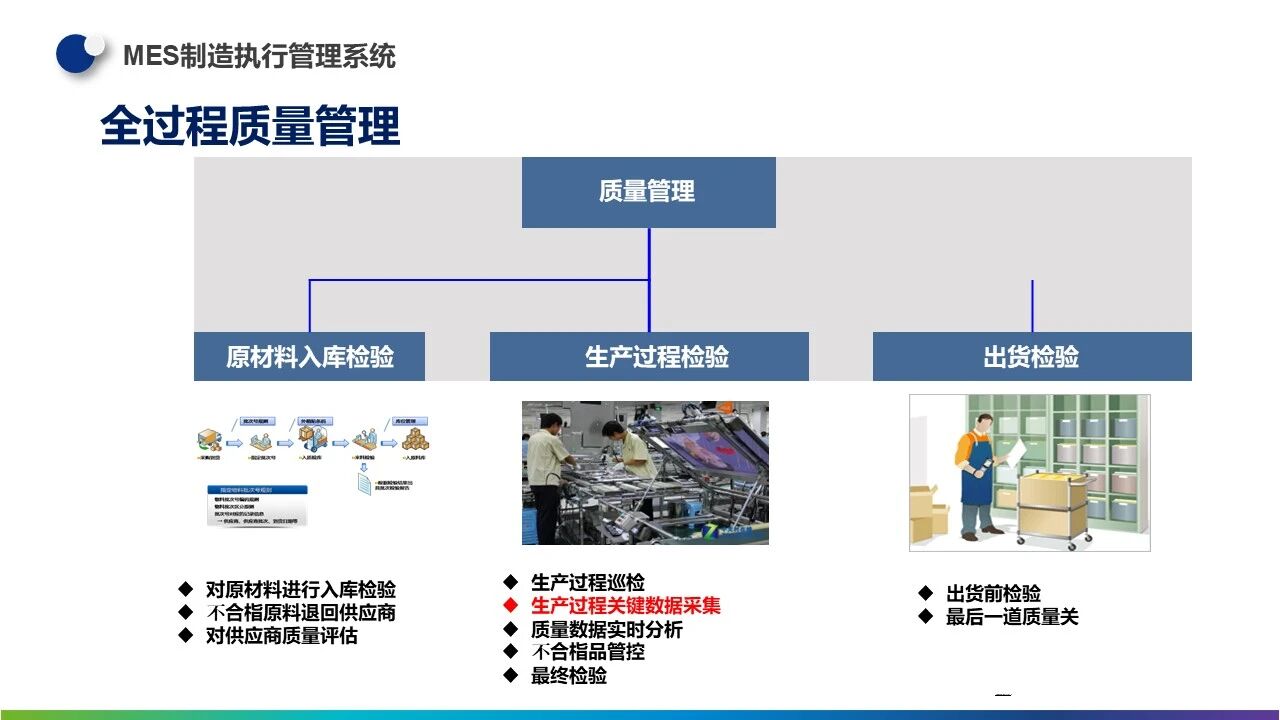

• 质量管理：SPC、质量追溯、不良品管控、巡检

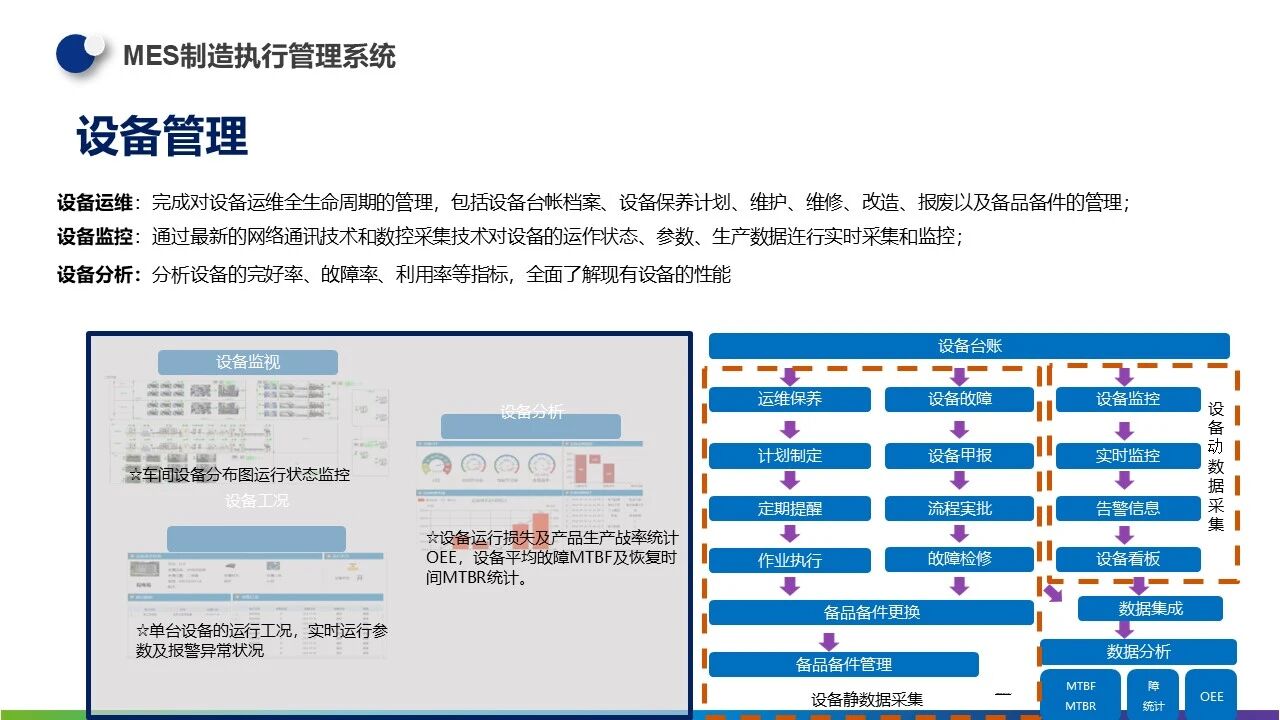

• 设备管理：台账、保养、维修、OEE统计

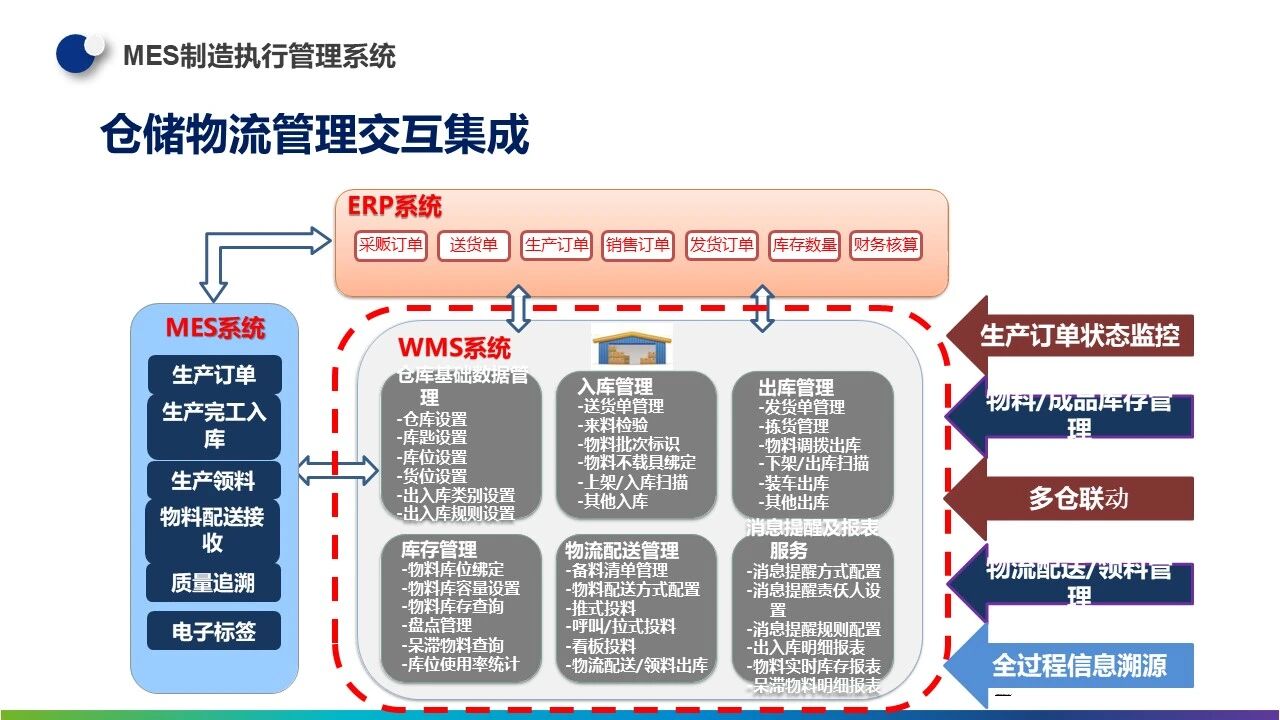

• 仓储物流：WMS集成、库存管理、物料批次追踪

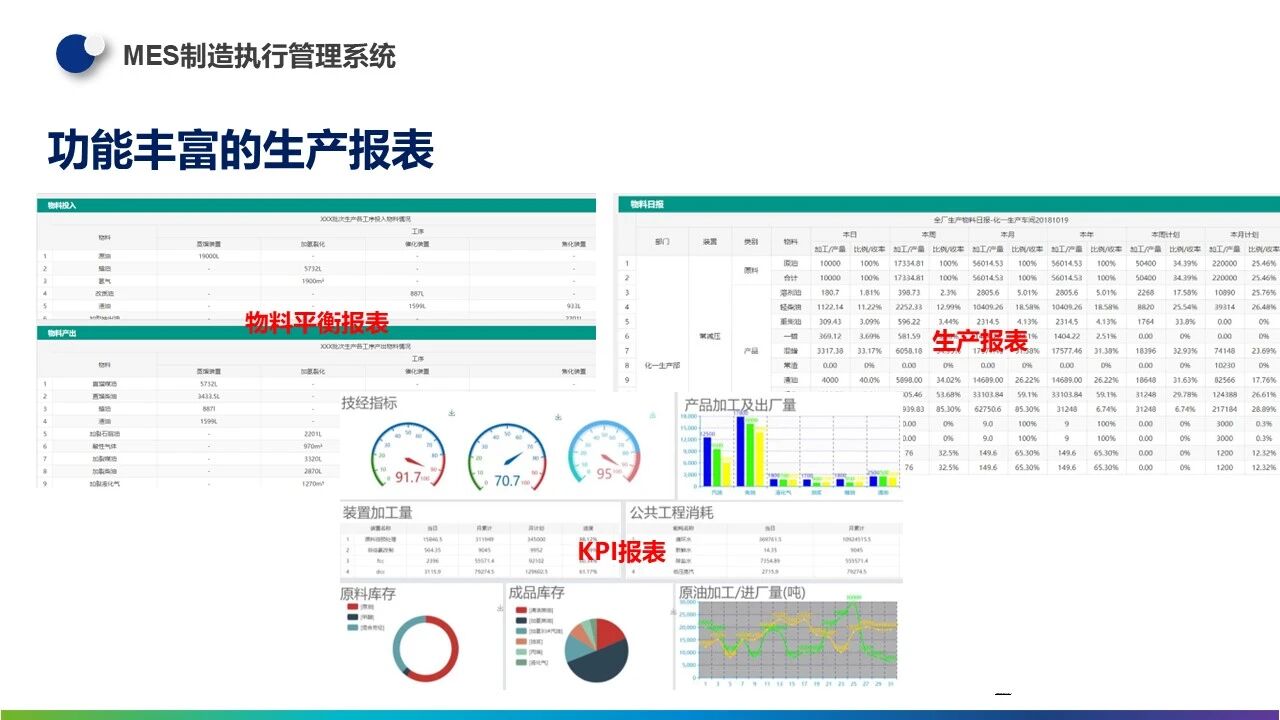

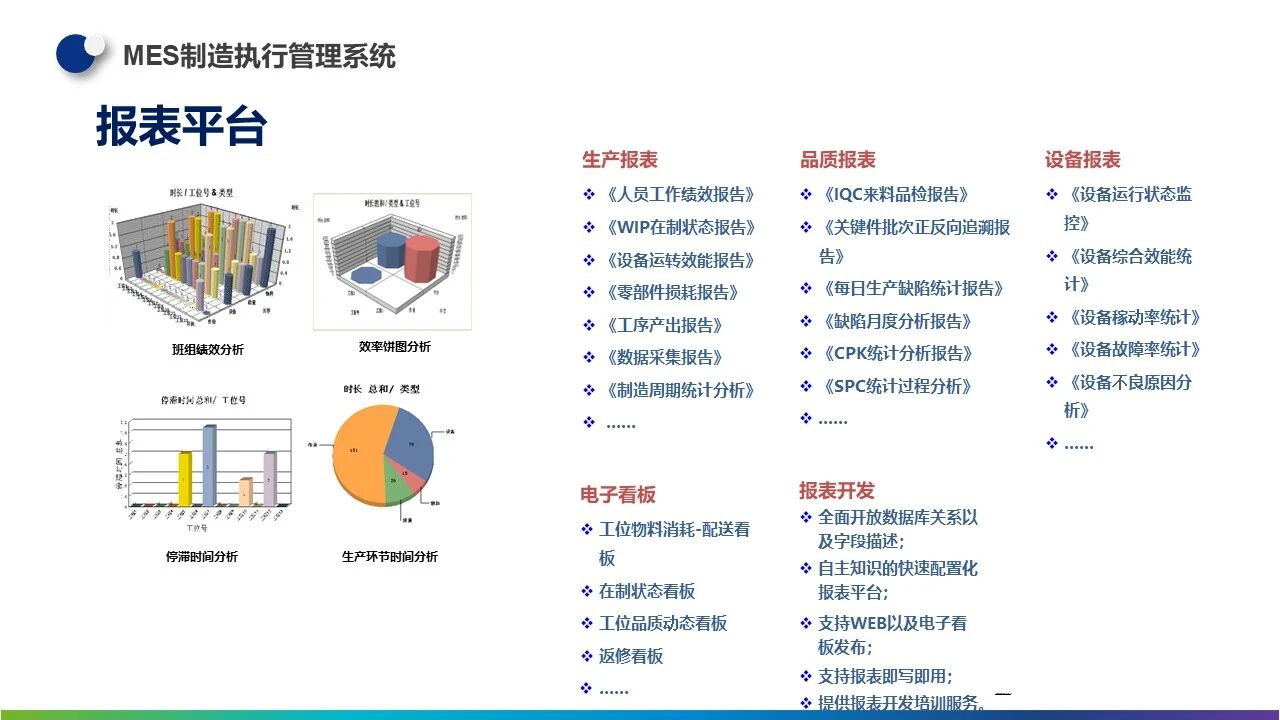

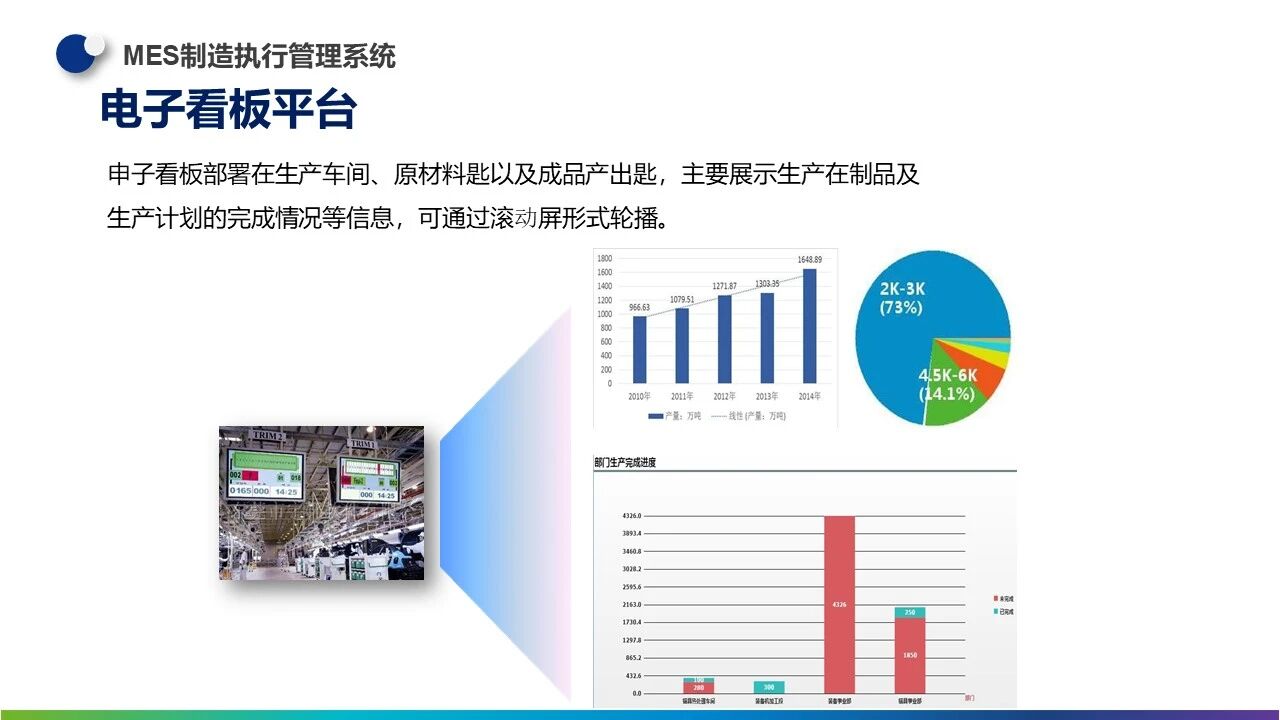

• 报表看板：品质报表、设备报表、绩效看板、电子看板

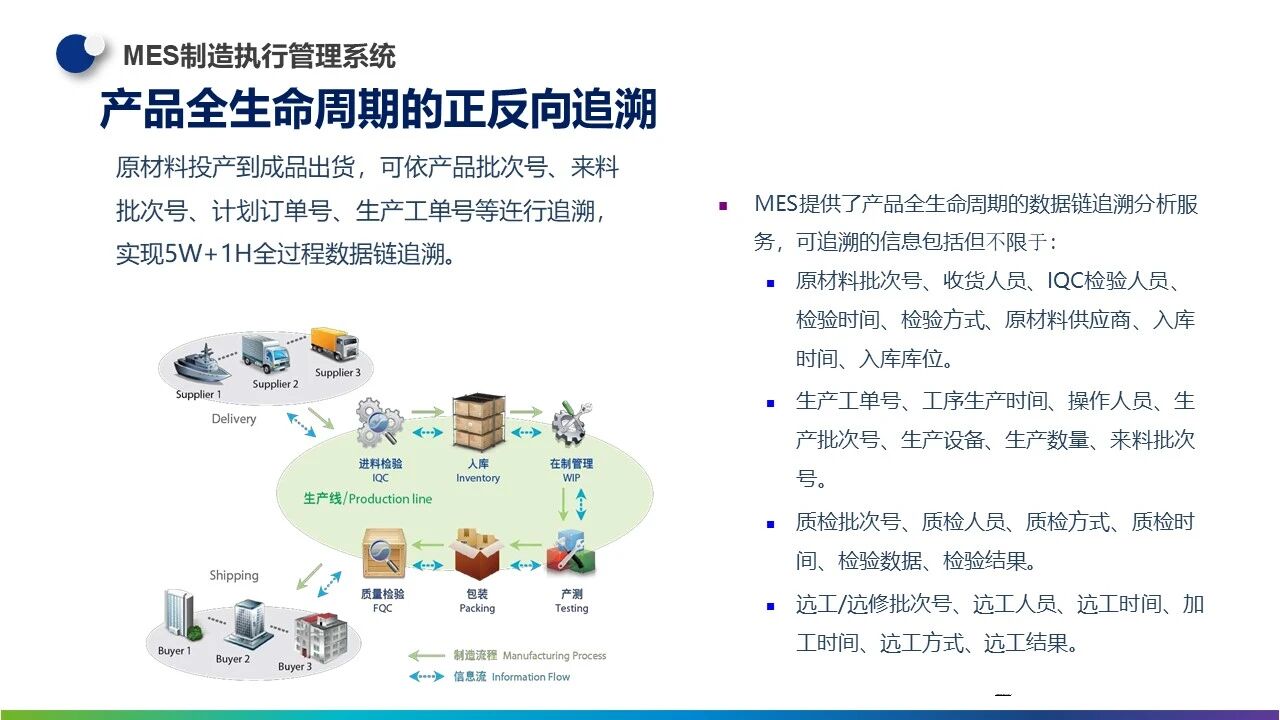

• 全过程追溯：5W+1H（人、机、料、法、环、测）

特色：

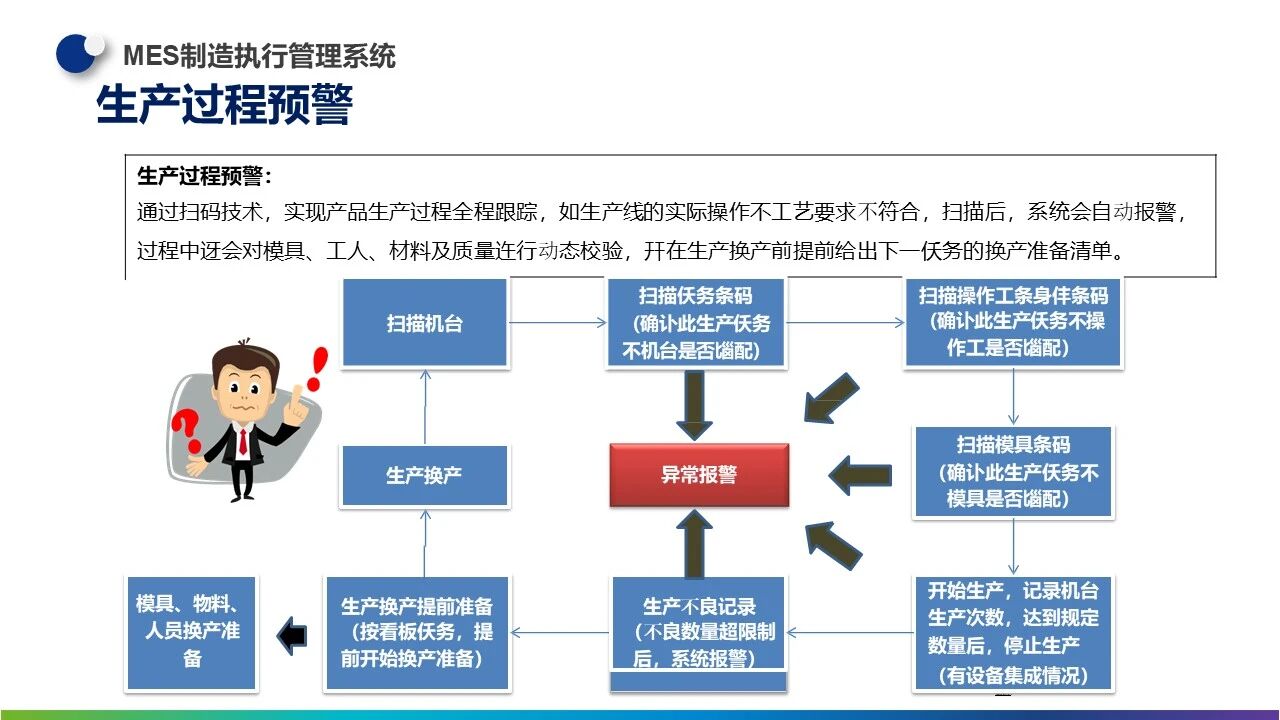

• 支持二维码/RFID扫描、模具管理、换产预警

• 与ERP、WMS、PLM等系统集成

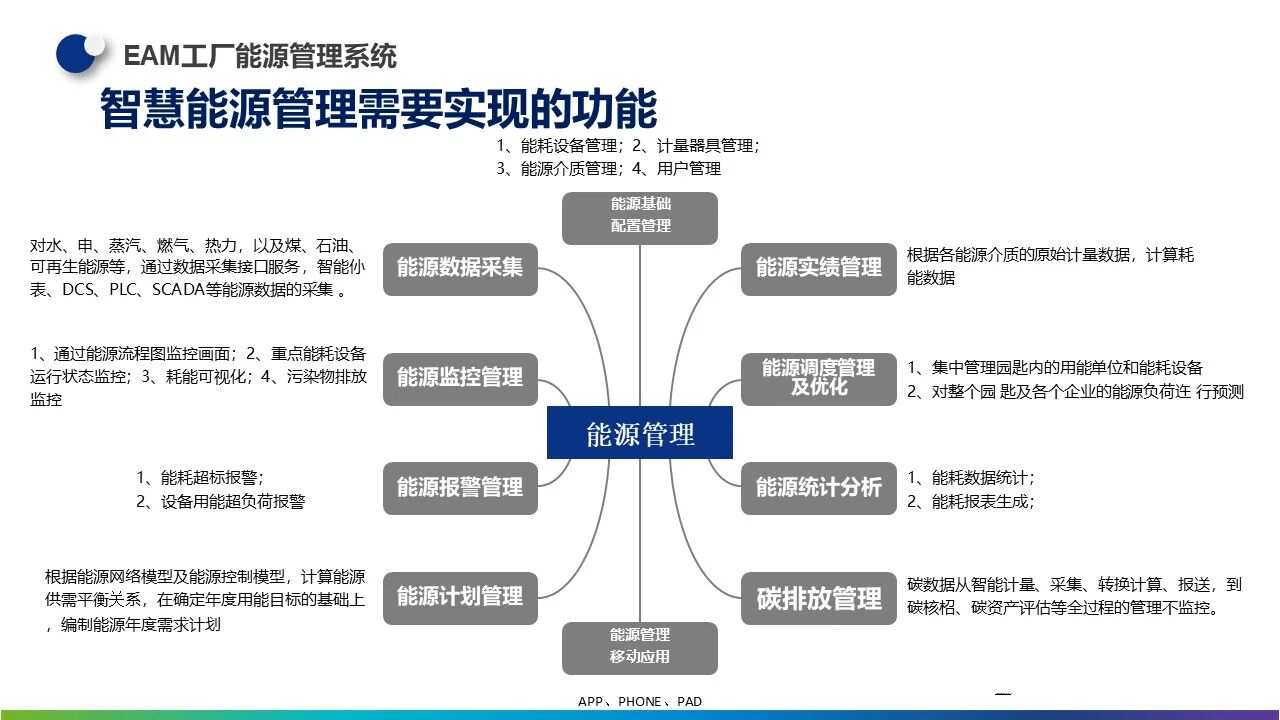

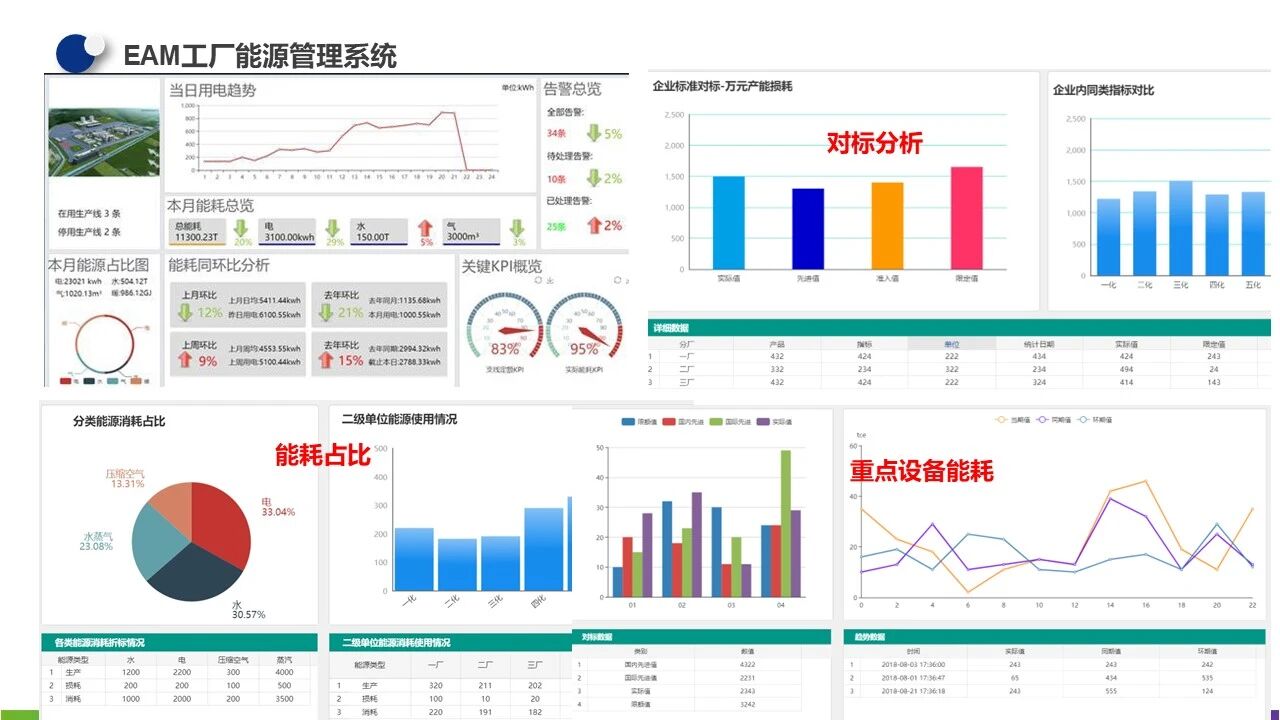

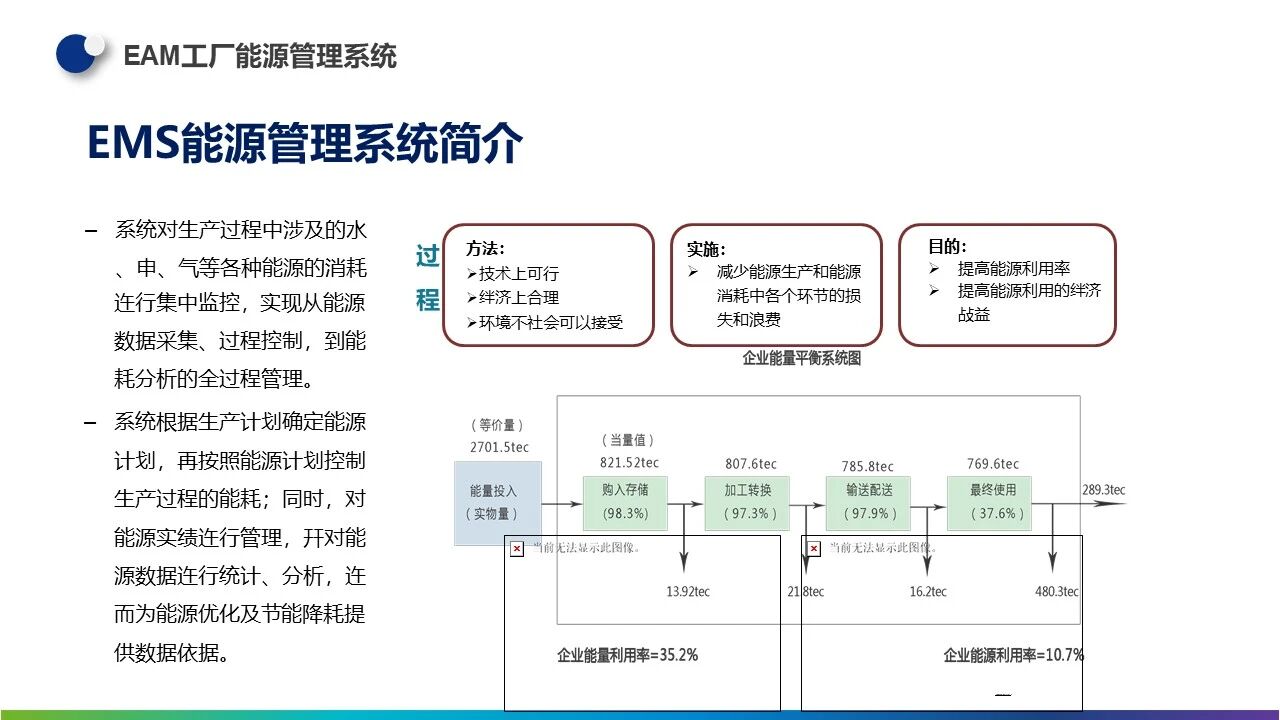

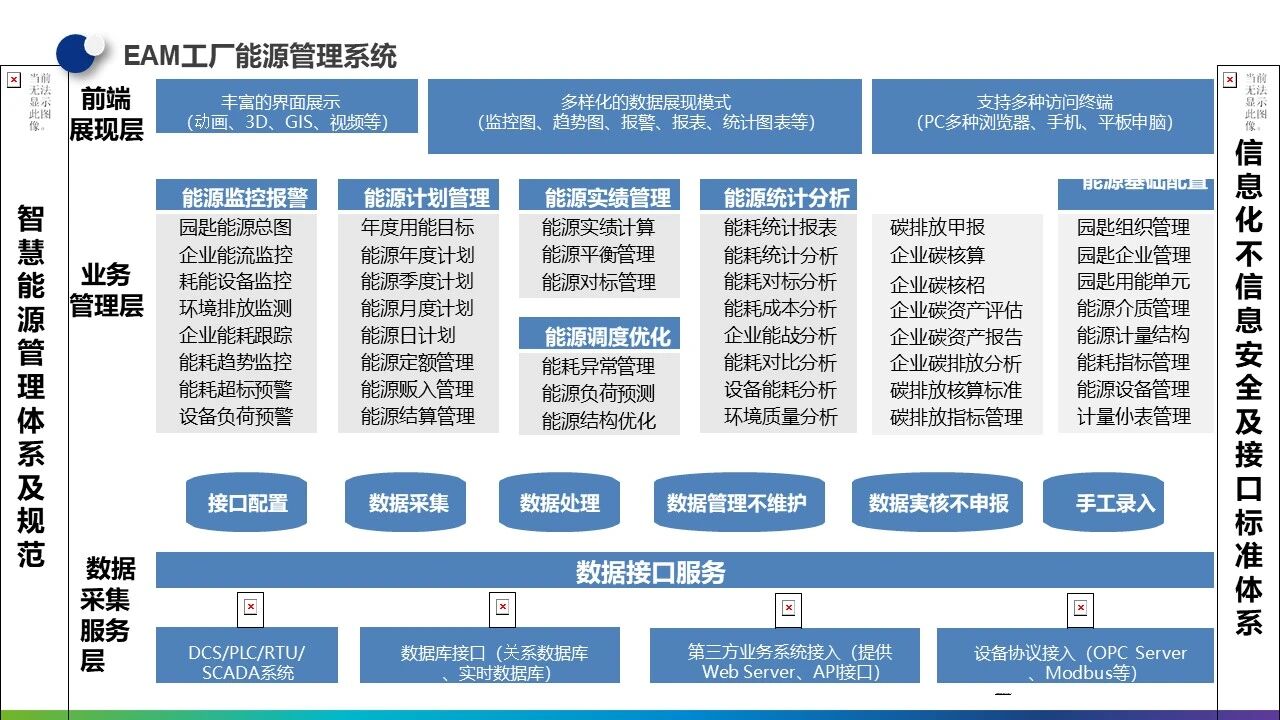

3. EMS 工厂能源管理系统

目标：提高能源利用率，降低损耗，支持碳排放管理。

功能模块：

• 数据采集：水、电、气、热力、煤、油等

• 监控报警：能耗超标、设备负荷预警

• 计划管理：年度/季度/月度/日计划、定额管理

• 统计分析：能耗报表、成本分析、能效分析

• 碳排放管理：核算、核证、资产评估

• 调度优化：负荷预测、异常管理、结构优化

展示方式：3D、GIS、趋势图、报表、移动端APP

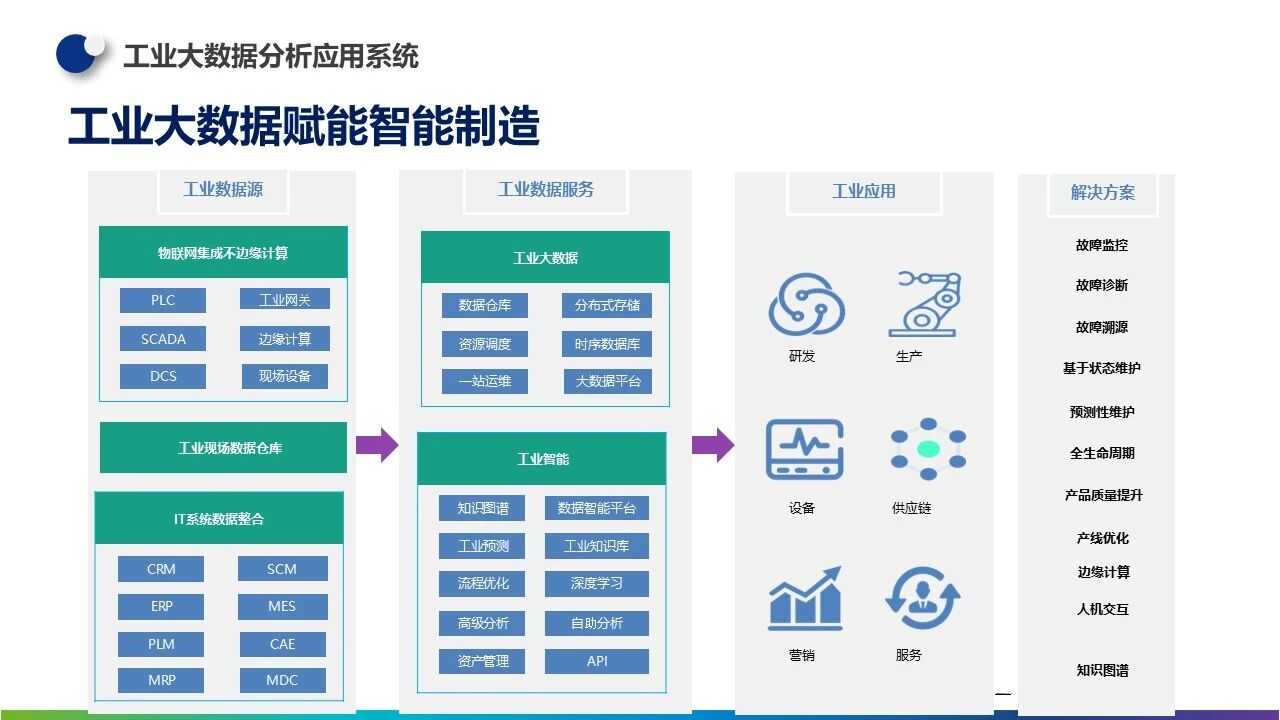

4. 工业大数据分析系统

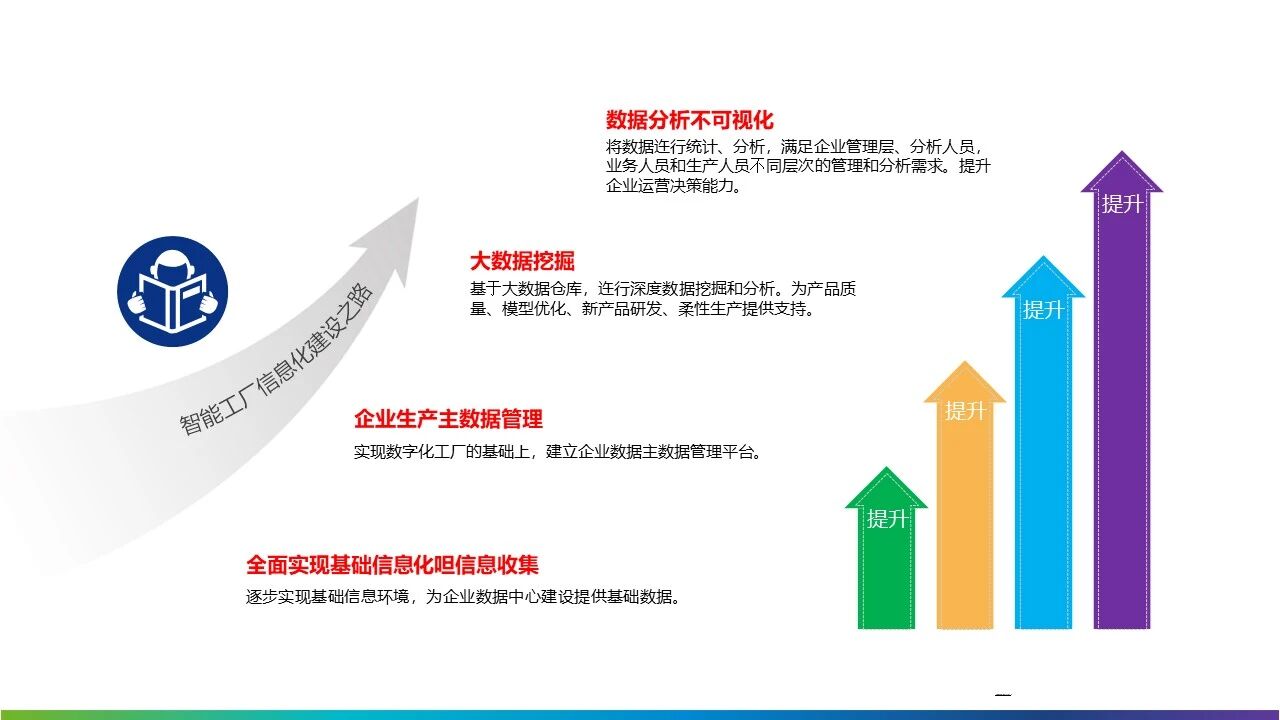

建设思路：

1. 基础信息化：数据采集与整合

2. 主数据管理：建立企业数据平台

3. 可视化分析：满足不同层级需求

4. 大数据挖掘：支持质量优化、模型优化、柔性生产

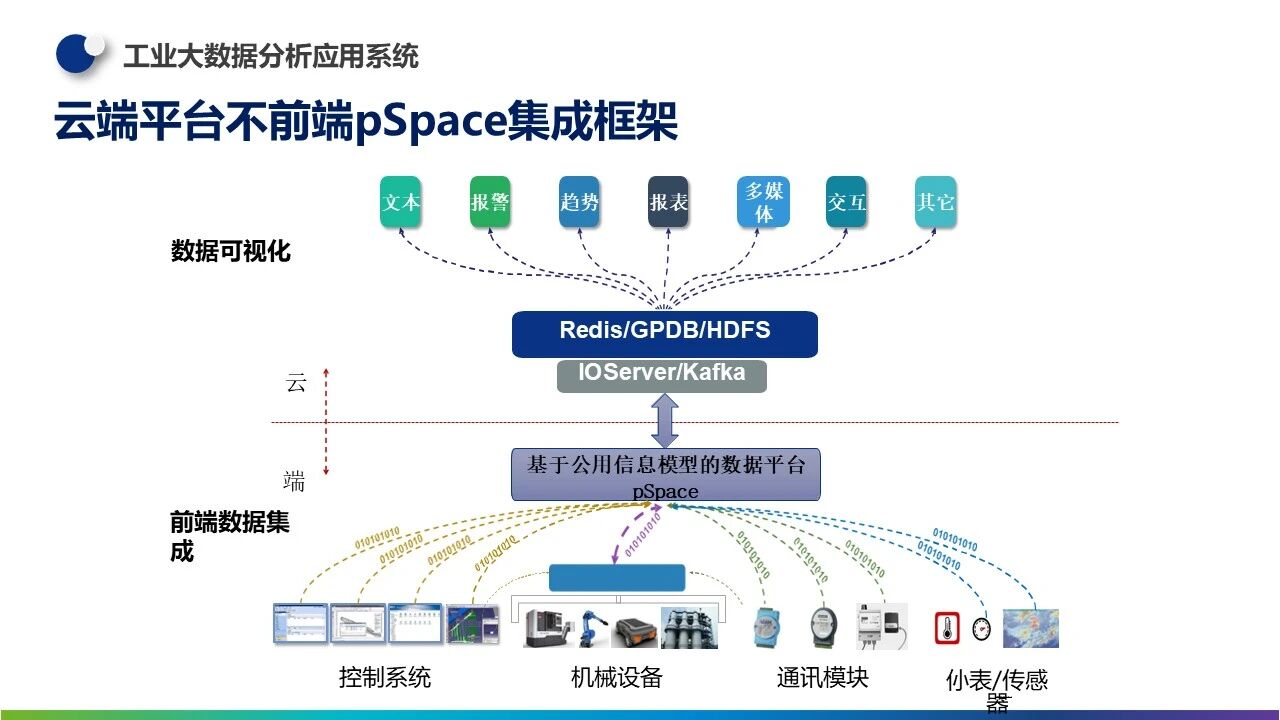

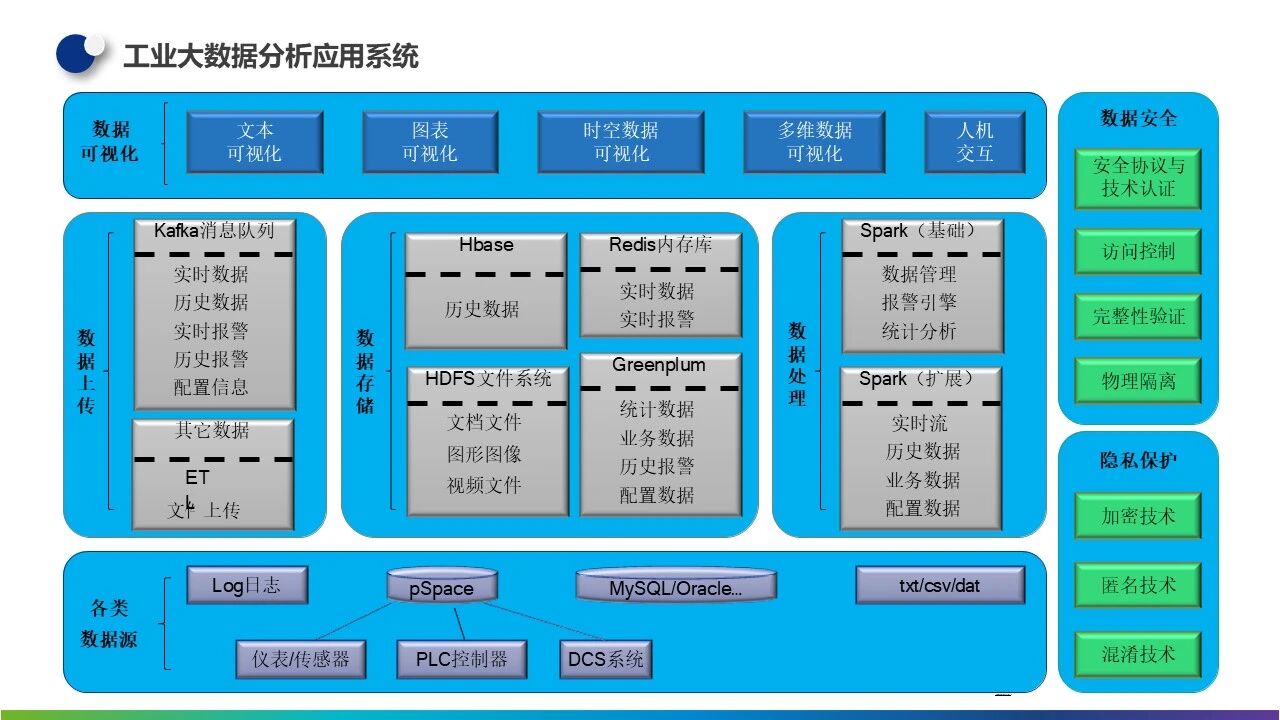

技术架构：

• 数据源：PLC、DCS、传感器、日志、文本、视频

• 传输层：Kafka、ETL

• 存储层：Redis（实时）、HDFS（历史）、HBase、Greenplum

• 计算层：Spark（流计算、批处理）

• 安全层：加密、匿名、访问控制、完整性验证

应用场景：

• 故障监控与诊断

• 预测性维护

• 产品质量提升

• 产线优化

• 知识图谱与人机交互

---

五、其他行业解决方案（简要）

• 智慧油气：生产调度、流程优化、节能降耗

• 智慧能源：互联网+大数据+先进控制，覆盖能源全链条

• 智能制造：MES+自动化，实现车间级管理

• 智慧运维：基于云的预测性维护、设备升级、数据治理

• 工业互联网平台：FIOT采集 + PaaS模型 + SaaS应用
