PcModWin 5 是由 Ontar 公司于 2009 年推出的 MODTRAN 5 可视化操作界面软件。
该软件基于 MODTRAN 5 大气辐射传输模型开发，后者由 Spectral Sciences 公司和美国空军研究实验室等机构联合研制，是具有美国空军标准的中分辨率大气辐射传输模型。MODTRAN 5 采用 HITRAN2008 光谱数据库，可计算 0.2-10000 μm 波长范围内（涵盖紫外到远红外波段）的辐射传输，其最高光谱分辨率可达 0.1 cm⁻¹。
 

一、软件安装

参考：https://zhuanlan.zhihu.com/p/1960086780779951666
 

二、示例校验运行

它是官方提供的最简入门流程，作用包括：
①确认软件安装成功、能正常运行；
②快速熟悉 PcModWin 的功能。

1、启动 PcModWin 5

双击桌面 / 开始菜单中的 PcModWin 5 图标，启动软件。

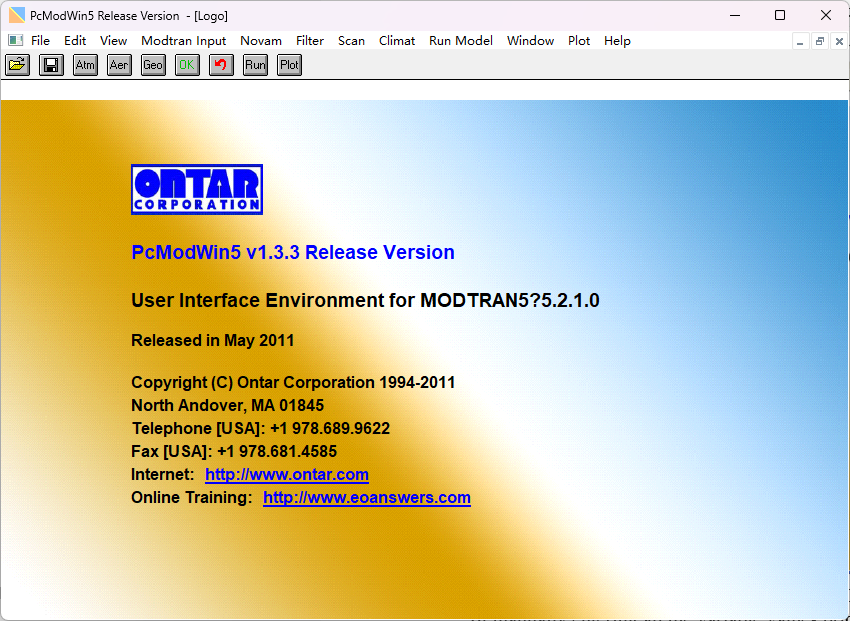

启动界面如下：

 

2、打开测试案例1500mGround.ltn

该案例物理意义为：计算观测高度1.5km，垂直向上观测至6km，计算9.1-10.1μm 红外波段的大气透过率。

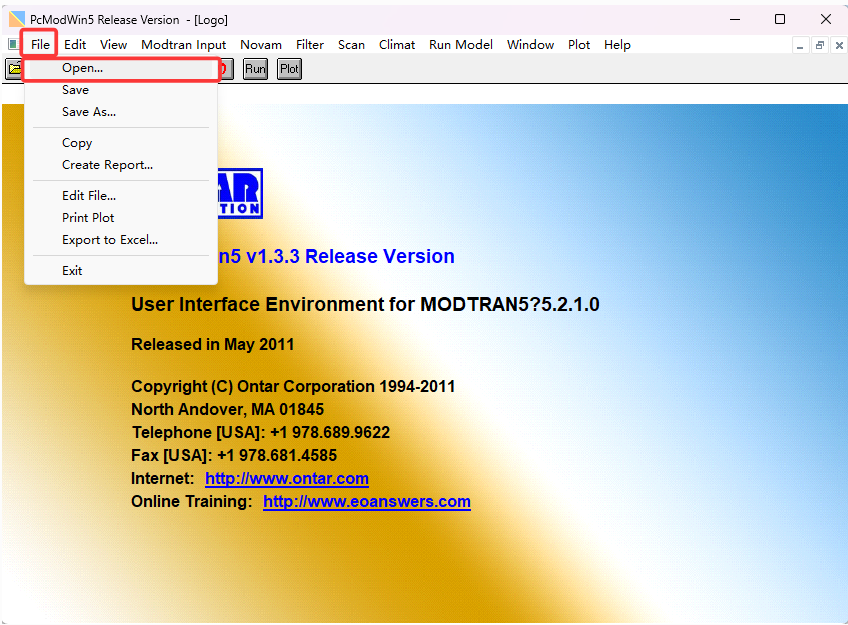

• 点击顶部菜单File→Open

   

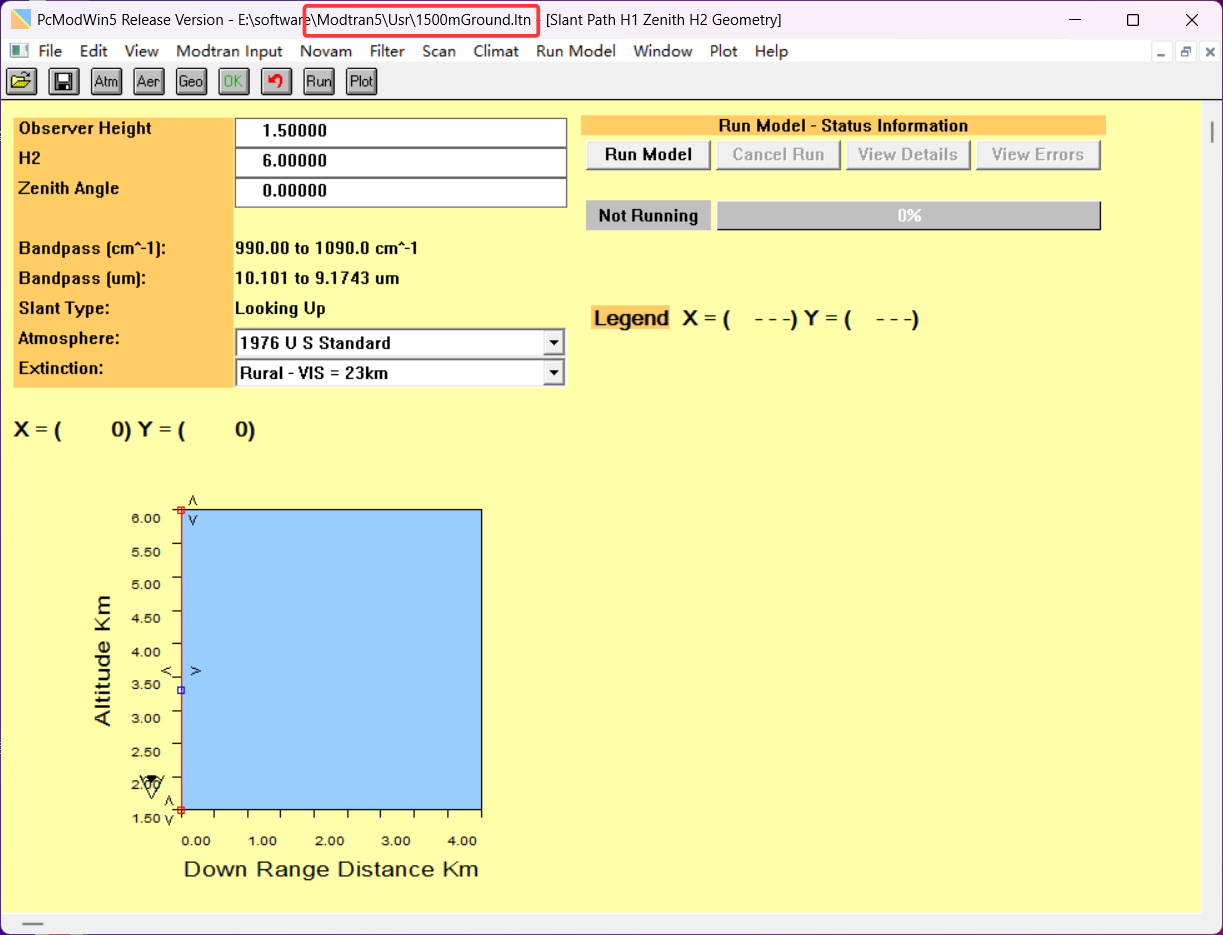

• 在弹出的文件窗口中，进入 usr 目录，选择1500mGround.ltn文件并加载 。加载完成后，主界面标题会显示当前案例名称。

   

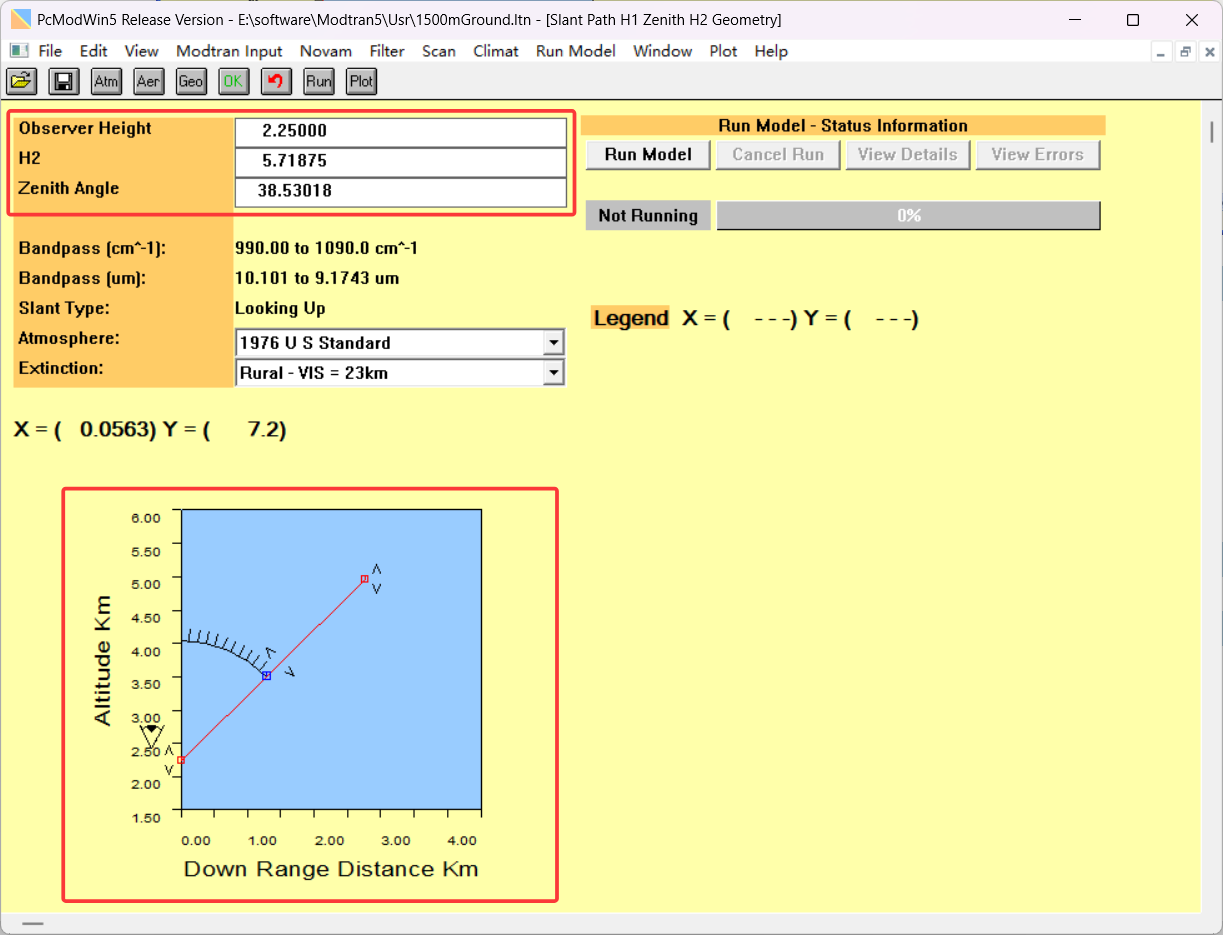

3、查看路径几何

关键参数包括：
  ①Observer Height：1.50000 km（观测高度）
  ②H2：6.00000 km（路径终点高度）
  ③Zenith Angle：0.00000°（垂直向上）

参数修改方式：
  方法一：可直接在上方文本框中输入具体数值，下方路径示意图将自动更新；
  方法二：通过下方示意图进行调整，所有的调整会实时同步显示在上方文本框中：
    - 红色线条表示观测路径
    - "眼睛"图标标记观测点位置（当前海拔1.5 km）
    - 点击路径中部的蓝色方框可调整天顶角
    - 拖动路径两端的红色方框可修改起点和终点的高度(H2)
 

 

4、查看 MODTRAN 输入参数

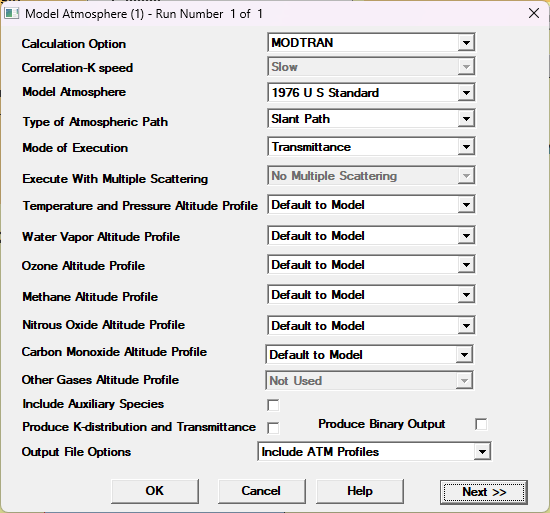

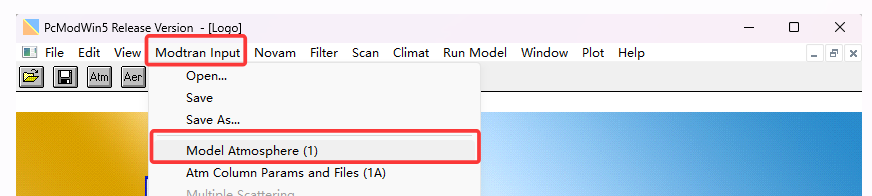

• 点击菜单栏中的Modtran Input→大气模型（Model Atmosphere (1)）（或直接点击工具栏上的 Atm 按钮）


   

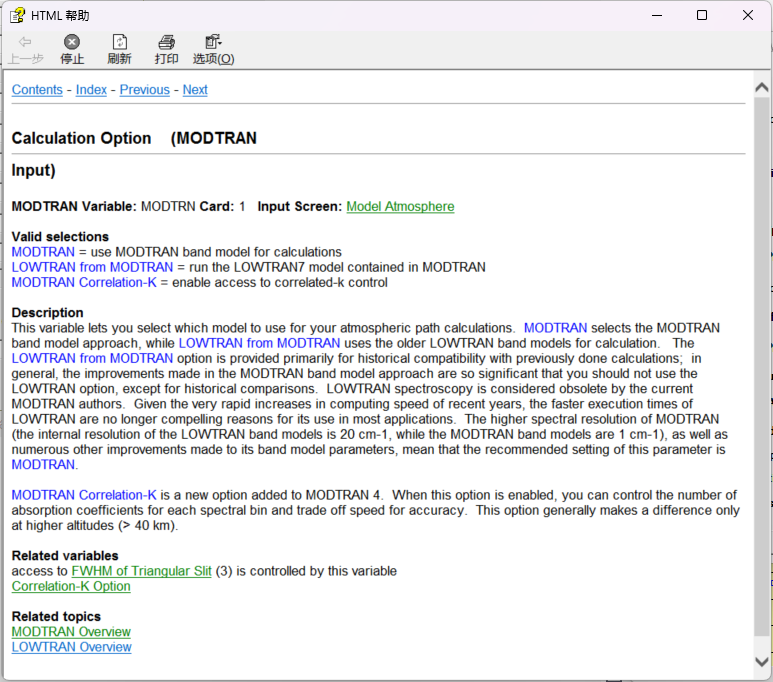

    鼠标单击左侧提示项如“Calculation Option”，会出现如下的帮助内容：

   
    点击Next会跳转到下一个输入界面。

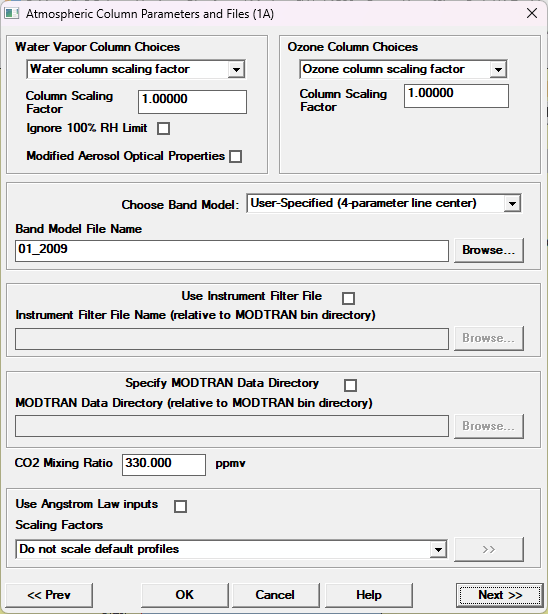

• 输入界面大气柱参数与文件（Atm Column Params and Files (1A)）：

   

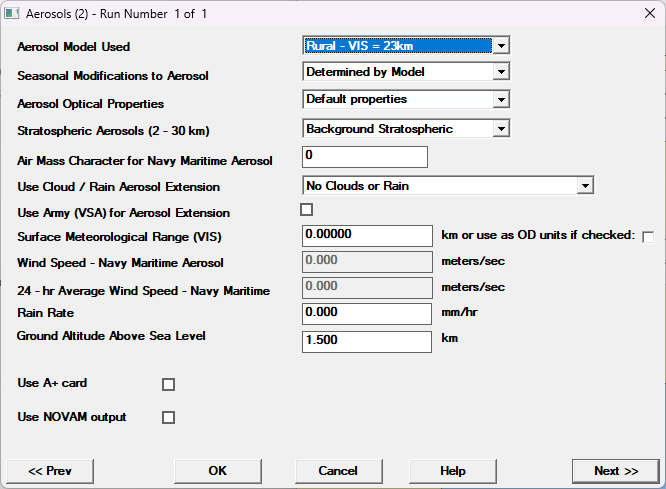

• 输入界面气溶胶（Aerosols (2)）：

   

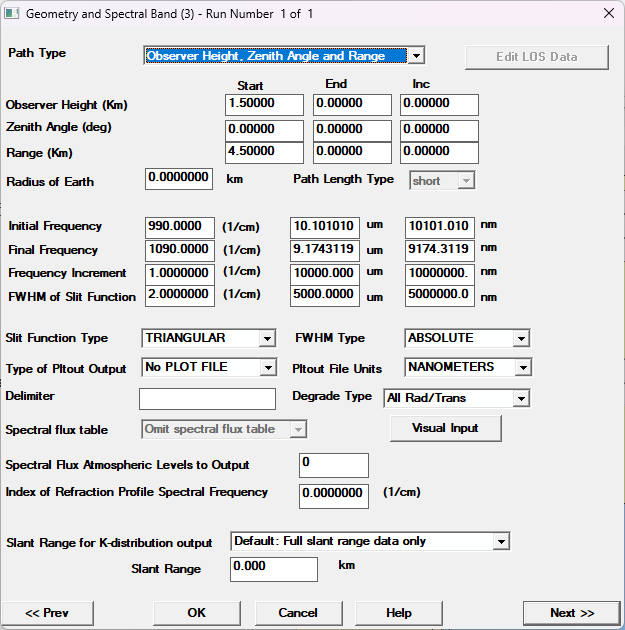

• 输入界面路径几何结构与波段参数（ Geometry and Spectral Band (3)）：

   

• 点击 OK 返回 PcModWin 主界面，并退出 MODTRAN 参数设置。

5、设置绘图参数

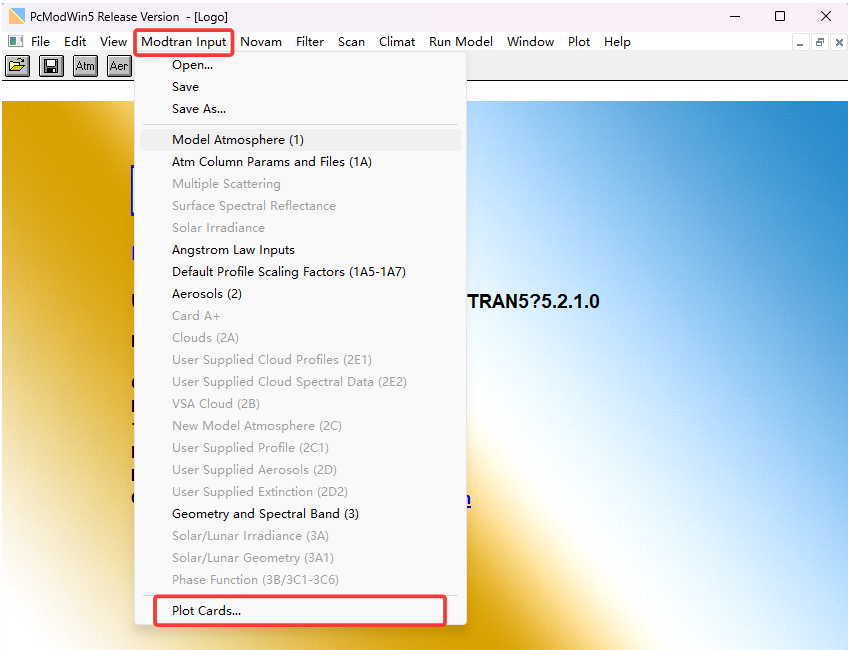

• 点击菜单栏中的Modtran Input→plot Cards

   

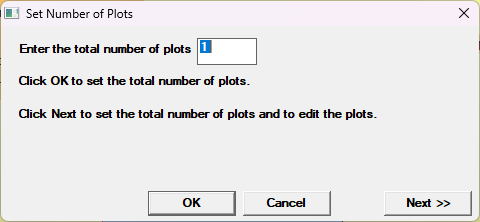

• 设置绘图总数（最多定义10张图）

   

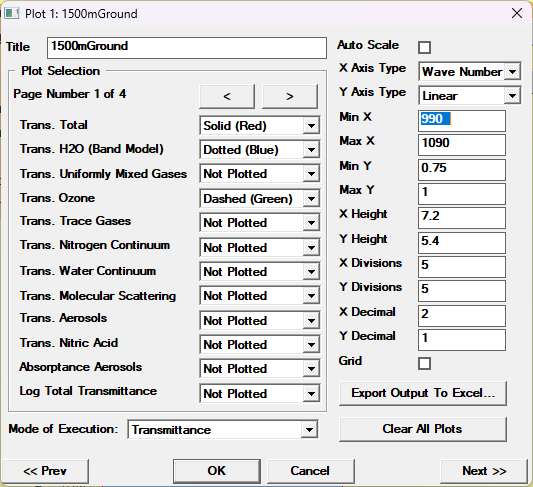

• 点击Next可以设置所有图片的绘图参数，其中左侧是需要绘制的物理分量，右侧为每张图的显示方式。

   

6、运行模型

• 点击Run Model开始运行。在运行过程中，可以通过屏幕上的进度条查看当前MODTRAN的运行进度。
• 点击View Details查看此次运行的详细信息。
• 若是MODTRAN在计算过程中出现错误，也可以点击View Errors。

   

7、查看结果

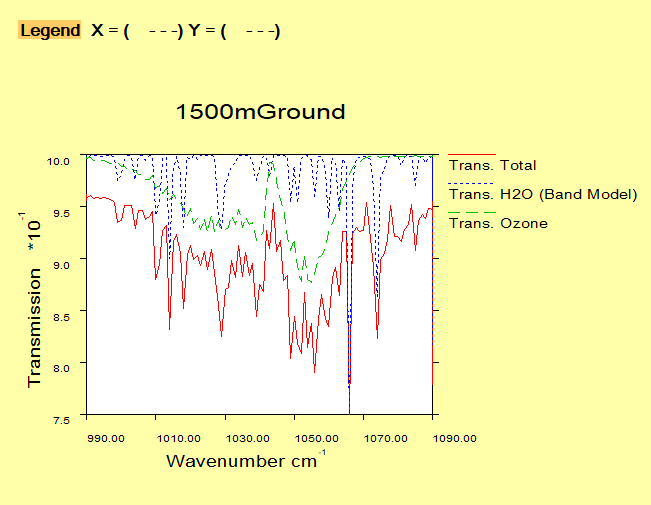

• 模型运行成功后，PcModWin会立即生成图并在主窗口中显示。

• 模型运行生成的文本文件可以通过主菜单栏上的File→Edit File找到：

 
  大多数MODTRAN运行会生成三个基本输出文件：

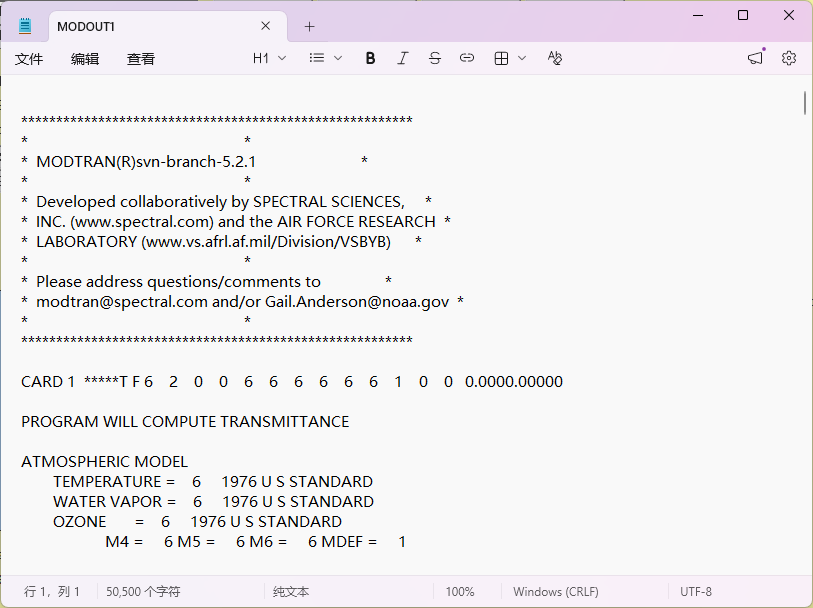

  MODOUT1文件完整记录了MODTRAN的输入参数、大气配置、几何参数以及最终计算结果。
  MODOUT2文件简要记录了输入参数，并提供精简光谱输出数据。
  MODOUT3文件仅在手动启用后才会生成输出，内容为逐层的计算进程信息。
