MediaPipe Hands 高版本手部检测实战：从21关键点到骨骼可视化

之前博客介绍了 dlib 68点人脸关键点检测，本篇将视角从人脸转向手部——介绍 Google MediaPipe 的 Hands 模块。相比 dlib 仅支持人脸，MediaPipe Hands 能精准输出 21个三维手部关键点，是手势识别、AR交互、疲劳检测（握拳=疲劳）等场景的核心底层能力。

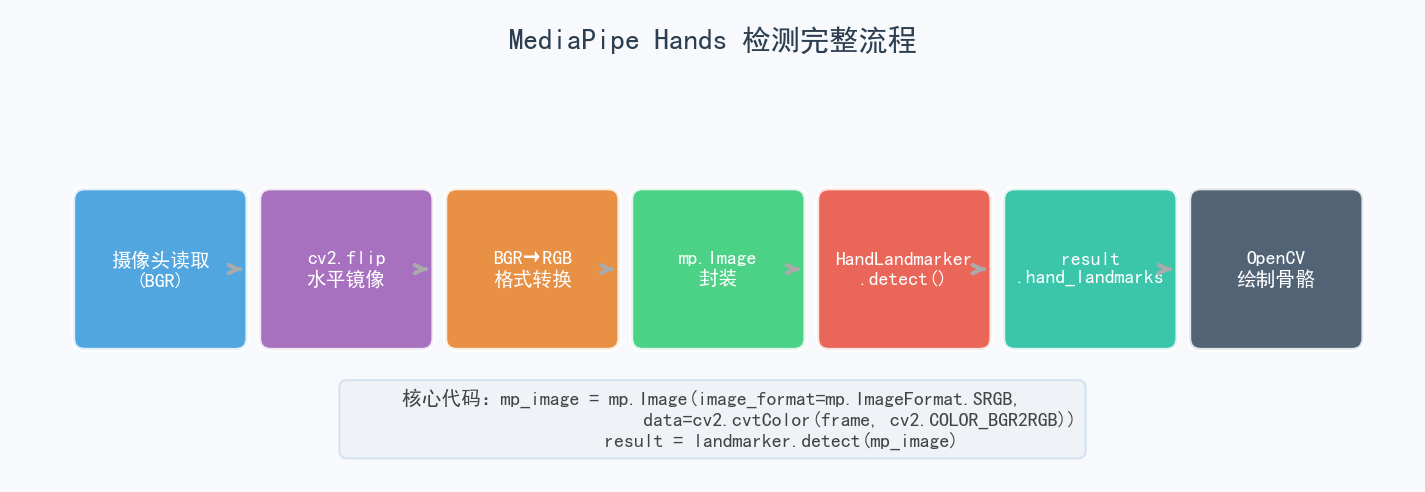

一、检测流程总览

核心流程只有7步，关键在于 BGR→RGB 格式转换 和 新版 tasks.vision API 的使用：

import cv2
import mediapipe as mp

# 新版完全移除了 solutions，所有功能迁移到 tasks.vision
BaseOptions = mp.tasks.BaseOptions
HandLandmarker = mp.tasks.vision.HandLandmarker
HandLandmarkerOptions = mp.tasks.vision.HandLandmarkerOptions
VisionRunningMode = mp.tasks.vision.RunningMode

# 创建检测器（参数完全对应旧版 Hands()）
options = HandLandmarkerOptions(
    base_options=BaseOptions(model_asset_path='hand_landmarker.task'),
    running_mode=VisionRunningMode.IMAGE,  # 图像模式
    num_hands=2,                           # 检测最多2只手
    min_hand_detection_confidence=0.75,    # 检测置信度
    min_hand_presence_confidence=0.75,     # 手存在置信度
    min_tracking_confidence=0.75           # 跟踪置信度
)

with HandLandmarker.create_from_options(options) as landmarker:
    cap = cv2.VideoCapture(0)
    while cap.isOpened():
        ret, frame = cap.read()
        if not ret: break

        frame = cv2.flip(frame, 1)         # 镜像翻转
        h, w = frame.shape[:2]

        # 关键：BGR转RGB，再封装为 mp.Image
        mp_image = mp.Image(
            image_format=mp.ImageFormat.SRGB,
            data=cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)
        )

        # 执行检测
        result = landmarker.detect(mp_image)

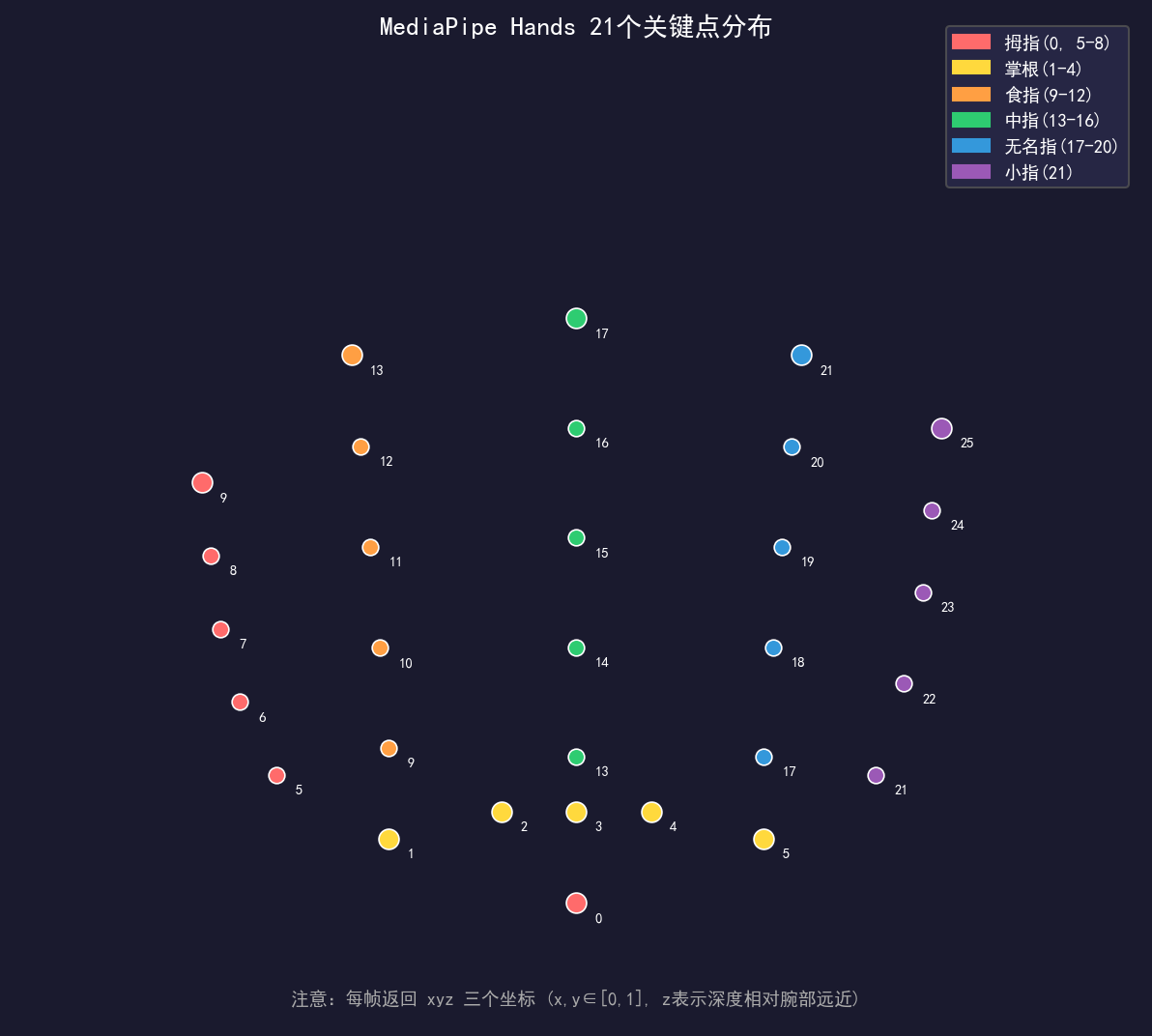

二、21个关键点分布详解

MediaPipe Hands 输出 21个三维关键点，每帧返回 (x, y, z) 三个归一化坐标：

点0   ：手腕根部（手掌中心）
点1-4 ：拇指（腕→指尖）
点5-8 ：食指（腕→指尖）
点9-12：中指（腕→指尖）
点13-16：无名指（腕→指尖）
点17-20：小指（腕→指尖）
点5,9,13,17：四个掌根关节（连接手腕与各指）

注意：x, y ∈ [0, 1]（归一化到图像宽高），z 为相对深度（正值表示朝前伸出，负值表示缩回），原点为手腕点0。

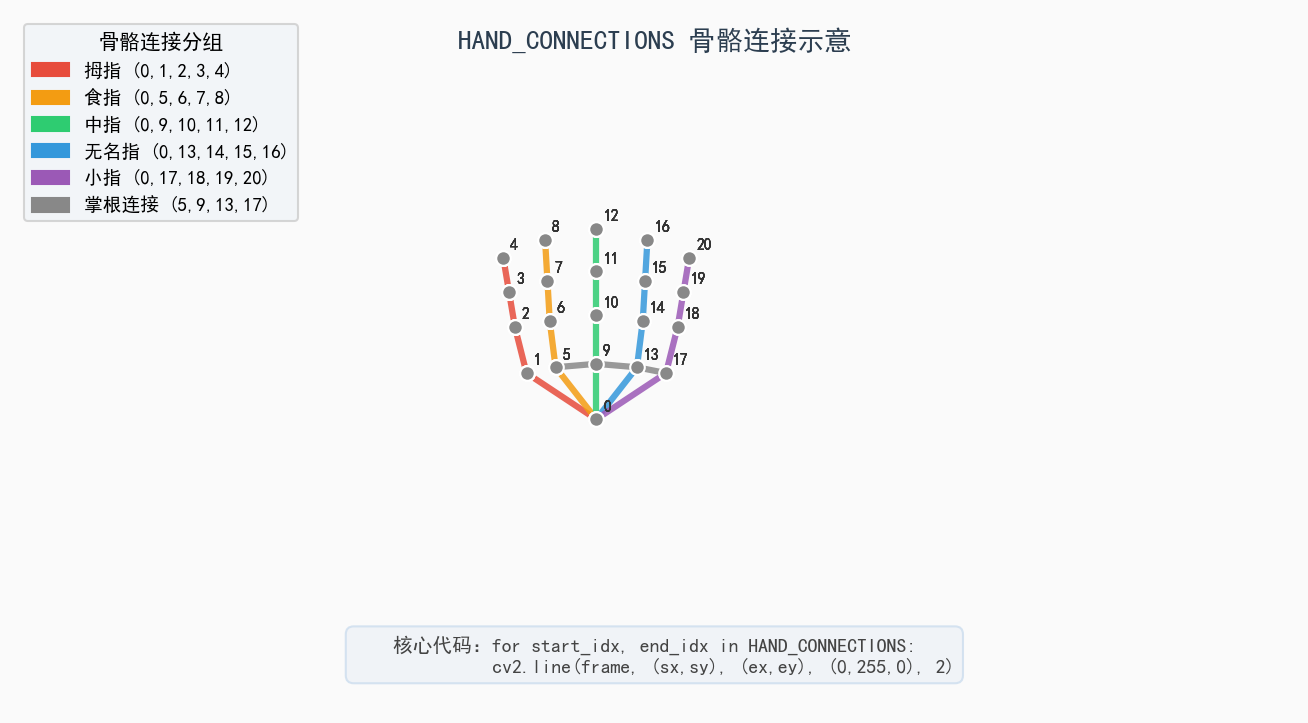

三、骨骼连接与绘制

# 手部骨骼连接定义（6组共21条）
HAND_CONNECTIONS = [
    (0, 1), (1, 2), (2, 3), (3, 4),    # 拇指
    (0, 5), (5, 6), (6, 7), (7, 8),    # 食指
    (0, 9), (9, 10), (10, 11), (11, 12),  # 中指
    (0, 13), (13, 14), (14, 15), (15, 16), # 无名指
    (0, 17), (17, 18), (18, 19), (19, 20), # 小指
    (5, 9), (9, 13), (13, 17)          # 掌根连接
]

if result.hand_landmarks:
    for hand_landmarks in result.hand_landmarks:
        # 1. 绘制关键点
        for idx, landmark in enumerate(hand_landmarks):
            x = int(landmark.x * w)
            y = int(landmark.y * h)
            cv2.putText(frame, str(idx), (x, y),
                        cv2.FONT_HERSHEY_SIMPLEX, 0.8, (0, 255, 0), 2)
            cv2.circle(frame, (x, y), 5, (0, 255, 0), -1)

        # 2. 绘制骨骼连接
        for start_idx, end_idx in HAND_CONNECTIONS:
            start = hand_landmarks[start_idx]
            end = hand_landmarks[end_idx]
            sx = int(start.x * w); sy = int(start.y * h)
            ex = int(end.x * w);   ey = int(end.y * h)
            cv2.line(frame, (sx, sy), (ex, ey), (0, 255, 0), 2)

四、核心参数详解与 dlib 对比

4.1 三大置信度参数

参数	作用	调低效果	调高效果
min_hand_detection_confidence	决定是否报告检测到手	漏检↓，误检↑	漏检↑，误检↓
min_hand_presence_confidence	判断手是否存在（非跟踪）	更多手被报告	更少手被报告
min_tracking_confidence	帧间关键点跟踪稳定性	快速响应但抖动	稳定但跟丢恢复慢

tracking_confidence 仅在 RunningMode.VIDEO 下生效；在 RunningMode.IMAGE 下每帧重新检测。

4.2 MediaPipe Hands vs dlib 68点

对比维度	MediaPipe Hands	dlib 68点
关键点数量	21点	68点
检测范围	仅手部	仅人脸
预训练模型	需要下载.task	内置，无需下载
三维坐标	xyz 全支持	仅 xy
实时帧率	30-60fps	15-30fps
侧脸/遮挡	单手遮挡时良好	侧脸部分失效
OpenCV 集成	需 RGB 转换	直接支持 BGR
适用场景	手势识别/AR交互/疲劳	表情分析/人脸对齐/疲劳检测

4.3 选型建议

手势识别/AR/交互  → MediaPipe Hands（速度快、三维、21点够用）
表情/疲劳/人脸对齐  → dlib 68点（点更密、LBF跟踪稳定）

互补组合最优：dlib 做人脸检测（表情/疲劳）+ MediaPipe 跟踪手部（手势）

五、应用扩展方向

扩展方向	实现思路	关键点索引
手势识别	计算指尖与掌心(0)距离，阈值判断	点0 + 点4/8/12/16/20
捏合手势	两指间距 < 阈值	点4/8
疲劳驾驶	握拳持续时间统计	点4/8/12/16/20 距点0均近
虚拟鼠标	食指(8)作为指针	点8
双手交互	两手关键点相对位置	双 hand_landmarks

与之前博客的人脸疲劳检测（EAR/MAR几何比值）类似，手部疲劳可以用握拳持续帧数来判定——思路完全一致，只是从人脸切换到手部。

六、完整代码

import cv2
import mediapipe as mp

BaseOptions = mp.tasks.BaseOptions
HandLandmarker = mp.tasks.vision.HandLandmarker
HandLandmarkerOptions = mp.tasks.vision.HandLandmarkerOptions
VisionRunningMode = mp.tasks.vision.RunningMode

options = HandLandmarkerOptions(
    base_options=BaseOptions(model_asset_path='hand_landmarker.task'),
    running_mode=VisionRunningMode.IMAGE,
    num_hands=2,
    min_hand_detection_confidence=0.75,
    min_hand_presence_confidence=0.75,
    min_tracking_confidence=0.75
)

HAND_CONNECTIONS = [
    (0, 1), (1, 2), (2, 3), (3, 4),
    (0, 5), (5, 6), (6, 7), (7, 8),
    (0, 9), (9, 10), (10, 11), (11, 12),
    (0, 13), (13, 14), (14, 15), (15, 16),
    (0, 17), (17, 18), (18, 19), (19, 20),
    (5, 9), (9, 13), (13, 17)
]

with HandLandmarker.create_from_options(options) as landmarker:
    cap = cv2.VideoCapture(0)
    while cap.isOpened():
        ret, frame = cap.read()
        if not ret: break

        frame = cv2.flip(frame, 1)
        h, w = frame.shape[:2]
        mp_image = mp.Image(
            image_format=mp.ImageFormat.SRGB,
            data=cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)
        )

        result = landmarker.detect(mp_image)

        if result.hand_landmarks:
            for hand_landmarks in result.hand_landmarks:
                for idx, landmark in enumerate(hand_landmarks):
                    x, y = int(landmark.x * w), int(landmark.y * h)
                    cv2.putText(frame, str(idx), (x, y),
                                cv2.FONT_HERSHEY_SIMPLEX, 0.8, (0, 255, 0), 2)
                    cv2.circle(frame, (x, y), 5, (0, 255, 0), -1)

                for s_idx, e_idx in HAND_CONNECTIONS:
                    s = hand_landmarks[s_idx]; e = hand_landmarks[e_idx]
                    cv2.line(frame,
                             (int(s.x*w), int(s.y*h)),
                             (int(e.x*w), int(e.y*h)),
                             (0, 255, 0), 2)

        cv2.imshow('MediaPipe Hands', frame)
        if cv2.waitKey(1) & 0xFF == 27:
            break

    cap.release()
    cv2.destroyAllWindows()

七、总结

MediaPipe Hands = 高帧率(30-60fps) + 三维关键点(21点) + 实时骨骼绘制
核心变化：solutions 模块完全移除，新版必须用 tasks.vision API
上手重点：
  1. BGR→RGB 格式转换（易错点）
  2. 下载 hand_landmarker.task 模型文件
  3. 理解三个置信度参数的 trade-off
互补使用：dlib做人脸 + MediaPipe做手部 = 完整人体感知系统

配图脚本：gen_mediapipe_hand_images.py
