本文内容深度参考了计算机体系结构领域的经典著作——《计算机组成与设计：硬件/软件接口》（Computer Organization and Design，简称 COAD）。
在学习 CPU 设计的过程中，我发现书中对数据通路的刻画极为精妙，但也存在一定的理解门槛。因此，我结合书中的核心理论，尝试用更直观的视角（如 3D 逻辑拆解、信号流向追踪等）将这一套通用 RISC 处理器的底层逻辑进行了重新梳理。希望这篇笔记能帮助同样在研读此书或对底层架构感兴趣的同学，更丝滑地跨越从“指令字”到“硬件实现”的这道坎。

区分组合单元与状态单元

• 组合单元：没有记忆，不受控于时钟，比如用于加工数据
• 状态单元：有记忆，受控于时钟，比如用于存储数据

设计数据通路的第一个元素需要哪三个部件？

① 存储单元：存储指令

② 程序计数器：保存当前指令地址

③ 加法器：计算PC值指向下一个地址

什么是 R型、I型、J型指令？

• R型：(Register - 寄存器型) ：

  所有参与者都在 CPU 内部寄存器里。通常是两个寄存器里的数做运算，结果存入第三个寄存器。

• I 型：(Immediate - 立即数型)：
  包含了一个具体的常数（立即数），或者是涉及到 CPU 与内存之间的数据交换。

• J型：(Jump - 跳转型)：专门用于无条件地跳向一个非常远的地址。

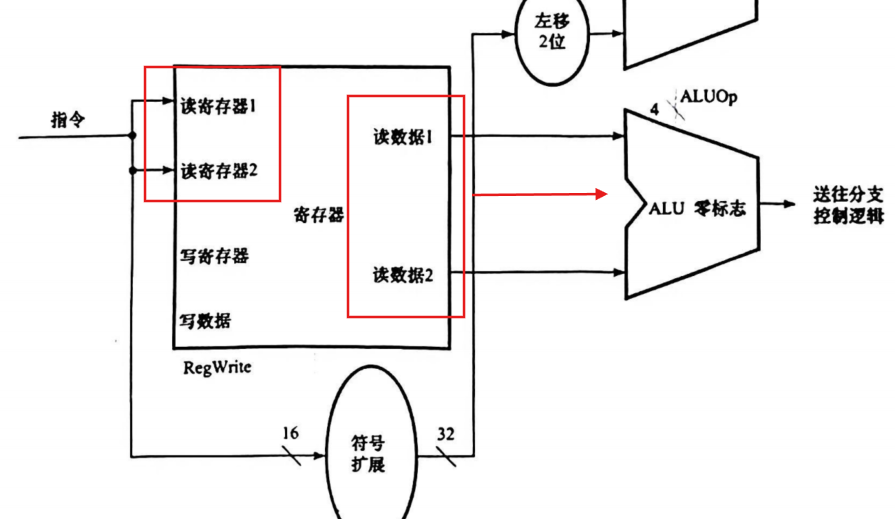

R型指令需要读两个寄存器，对它们的内容进行ALU操作，再写回结果，如何理解读两个寄存器？

• R 型指令通常是 OP dest, src1, src2。读的是 src1 和 src2，写的是 dest。在 CPU 内部，有一个专门存放通用寄存器的小型存储阵列，叫做寄存器堆（Register File）。

• 读两个：意味着这个存储阵列拥有两个独立的读取端口。


为什么可以在同一时钟周期内读出和写入同一寄存器？

想象一下，第一条指令要把结果存入 R1，第二条指令紧接着要从 R1 读数，硬件通过**时钟边沿（Edge-triggered）**巧妙地解决了这个问题：

• 写入（Write）发生在“上升沿”：当周期开始的瞬间，电平一跳变，前一条指令的结果就“咔哒”一声锁存进了寄存器。
• 读取（Read）是“电平触发/组合逻辑”：只要寄存器里的值定下来了，读电路（组合逻辑）就能在剩下的半个周期里把新值传输出去。

简要描述 beq 指令是如何处理分支的？

当分支条件为真时，则分支目标地址成为新的PC，成为分支发生；当分支条件为假时，则PC自增后取代当前PC（像其他普通指令执行一样），无事发生。

存储指令和取数指令除了需要寄存器堆和ALU外，为什么还需要“符号扩展单元”？

ALU（算术逻辑单元）是一个 32 位的加工厂。它的两个输入端必须都是 32 位的导线。但是，像 lw（取数）或 addi（立即数加法）这类指令，它们自带的偏移量或常数只有 16 位。所以需要把 16 位补齐成 32 位，才能送入 ALU。

符号扩展单元所扩展的对象通常是什么？

• 16位立即数字段： 在执行诸如 addi（加立即数）、slti（小于立即数则置位）等算术逻辑指令时，指令中包含的16位常数需要扩展为32位才能与寄存器中的32位数进行运算。
• 16位地址偏移量： 在执行 lw（取字）、sw（存字）或 beq（相等则分支）等指令时，指令中给出的16位偏移地址（offset）需要扩展为32位，以便与基址寄存器相加计算出目标内存地址。

符号扩展单元 是怎么实现扩展的？

符号扩展的规则非常简单：看最高位（符号位）。如果最高位是 0 就补 0，是 1 就补 1。

场景 A：正数（最高位是 0）

假设你要加一个常数 7。

• 16 位表示：0000 0000 0000 0111
• 符号扩展到 32 位：前面全部补 0。
• 结果：0000 0000 0000 0000 0000 0000 0000 0111（值依然是 7）

场景 B：负数（最高位是 1）

假设你要减一个数，即加一个负数 -2（补码表示）。

• 16 位表示：1111 1111 1111 1110（最高位是 1，代表负数）
• 符号扩展到 32 位：前面全部补 1。
• 结果：1111 1111 1111 1111 1111 1111 1111 1110（值依然是 -2）

为什么补 1？ 如果补 0，它就会变成一个巨大的正数，改变了计算的本意。

为什么在这种 MIPS 分支指令中，要先进行符号扩展再左移 “2 位”？

左移两位意味着二进制地址的最后两位永远是 00（地址是4的倍数）

要理解为什么地址必须是 4 的倍数，我们需要从**“内存的编址方式”和“指令的对齐”**这两个层面来看。

1. 内存是按“字节”编址的

计算机内存就像一排排的小抽屉，每个抽屉（地址）只能放 **1 字节（8 bits）**的数据。

• 地址 0 放 1 字节
• 地址 1 放 1 字节
• 地址 2 放 1 字节
• 地址 3 放 1 字节
• … 以此类推。

2. MIPS 指令是“固定长度”的

MIPS 设计者为了让硬件简单高效，规定所有指令必须正好是 32 位（也就是 4 字节）。

如果你要把一条指令放进内存，它会占掉 4 个连续的抽屉：

• 第一条指令：占用地址 0, 1, 2, 3。它的起始地址（也就是 CPU 寻找它的地址）是 0。
• 第二条指令：紧接着放，占用地址 4, 5, 6, 7。它的起始地址是 4。
• 第三条指令：占用地址 8, 9, 10, 11。它的起始地址是 8。

3. 为什么不能从地址 1, 2 或 3 开始？

想象一下，如果 CPU 允许从地址 1 开始取一条 32 位的指令：

1. 物理上的麻烦：内存硬件通常是按“块”读取的（比如一次读 4 字节）。如果要读地址 1 开始的 4 字节（即 1, 2, 3, 4），硬件可能需要先读出 0-3 这一块，再读出 4-7 这一块，然后把它们拼凑起来。这会让 CPU 变慢。
2. 逻辑上的混乱：如果指令可以随便放，PC（程序计数器）每次加 1 可能会指到一条指令的“肚子”中间，取出来的就是半条指令 A 和半条指令 B，这根本没法运行。

4. 结论：强制对齐

为了追求极致的速度，MIPS 规定：

指令必须“对齐”存放。

这意味着：

• 地址只能是 $0,4,8,12,16\dots$
• 这些数字在二进制下有一个共同特征：最后两位永远是 00。
  • 0: ...0000
  • 4: ...0100
  • 8: ...1000
  • 12: ...1100

总结

“地址必须是 4 的倍数”是为了让硬件取指令时能“一刀准”。

既然最后两位一定是 00，MIPS 就把这多余的信息从指令码里抠掉，把宝贵的位数省下来去表示更远的跳转距离。

---

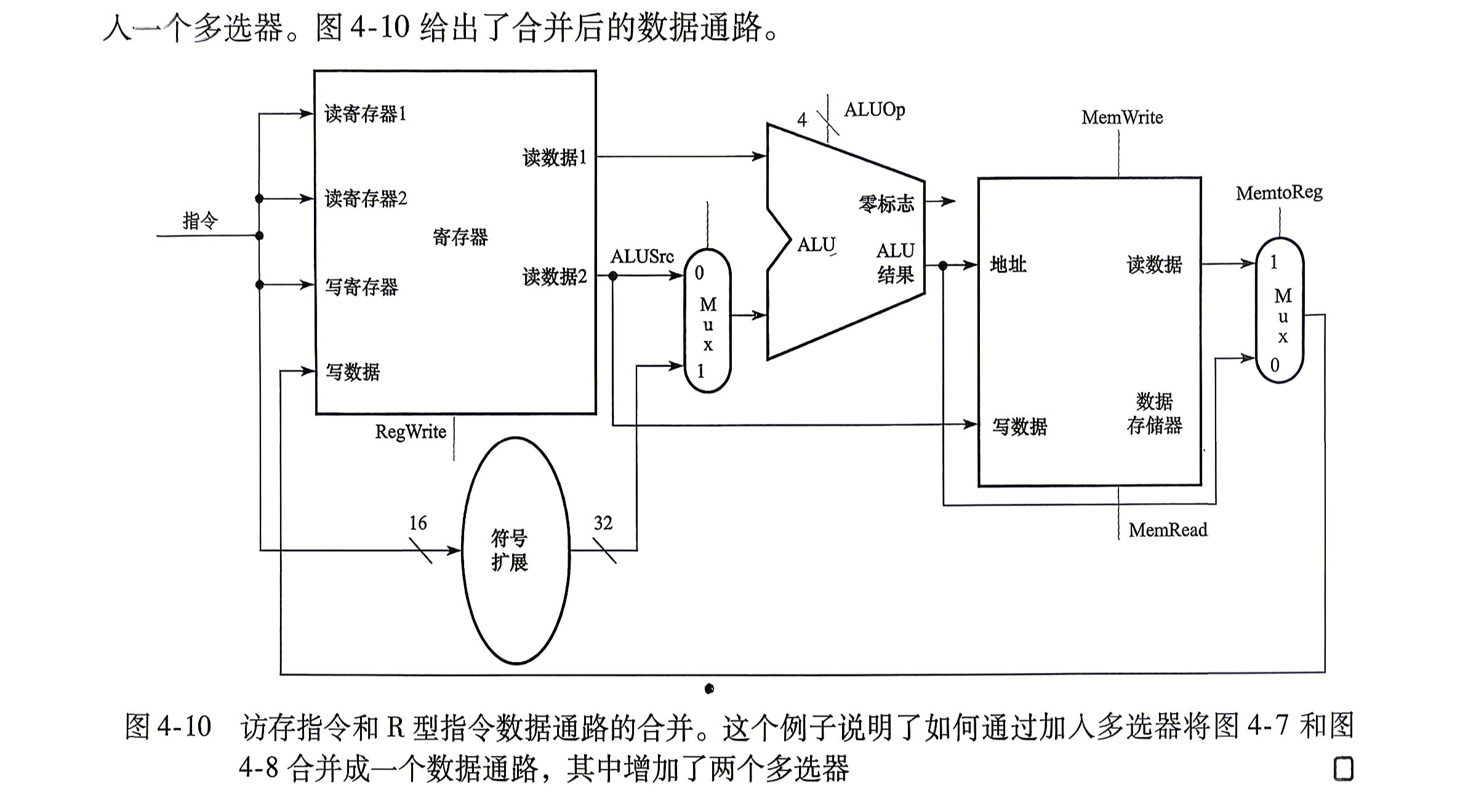

⭐⭐⭐ 如何让一套硬件（一个寄存器堆 + 一个 ALU）既能跑 R 型（R型指令）运算，又能跑 I 型（I型指令）访存？

自己理解：R型和I型在数据通路上涉及到的组件不相同，R型指令不需要涉及数据存储器；而I型指令需要设计数据存储器，另外还需要一个符号扩展器。只需要在经过相同的组件后通过多路选择器将其”**分流“**即可实现”同套设备支持两套指令”。

设计思路拆解

我们要解决两个核心“冲突”，每个冲突都需要一个 MUX 来化解：

1. ALU 第二个输入的来源冲突

• R 型指令：需要两个寄存器值。ALU 的第二个输入应来自 Read Data 2。
• 访存指令 (lw/sw)：需要计算基址地址。ALU 的第二个输入应来自指令里的 16 位立即数（经过符号扩展）。
• 解决方案：在 ALU 的第二个输入端加一个 MUX (ALUSrc)。
  • 选 0：来自寄存器（R 型）。
  • 选 1：来自符号扩展后的立即数（I 型）。

2. 写回寄存器堆的数据来源冲突

• R 型指令：计算完就结束了。写回的数据来自 ALU 的计算结果。
• 取数指令 (lw)：写回的数据来自 数据存储器 (Data Memory)。
• 解决方案：在寄存器堆的写入端（Write Data）加一个 MUX (MemtoReg)。
  • 选 0：来自 ALU（R 型）。
  • 选 1：来自存储器（lw）

“如何用同一套硬件适配不同的操作数来源”。
我们可以从指令格式、数据通路和硬件成本三个层面来分析。

---

1. R型 vs. I型：本质区别

特性	R 型 (Register)	I 型 (Immediate)
操作数来源	全是寄存器（两个源寄存器）	一个寄存器 + 一个立即数
指令格式	`op	rs
典型代表	add, sub, and	addi, lw, sw, beq
目的寄存器	明确由 rd 字段指定	结果通常存入 rt 字段

---

2. 为什么在设计题中要将两者区分？

在那道设计题中，如果不区分这两者，CPU 就无法正常工作。区分它们是为了解决**“硬件冲突”**：

A. 解决 ALU 输入端的“二选一”冲突

• R 型：需要把从寄存器堆读出的两个数据（Read Data 1 和 Read Data 2）都送进 ALU。
• I 型：只需要一个寄存器数据（Read Data 1），另一个输入必须是指令里的那个 16 位立即数（经过符号扩展）。
• 映射到硬件：必须在 ALU 的第二个输入端加一个 MUX（多路选择器），由控制信号 ALUSrc 来决定：现在是该听寄存器的，还是该听指令里立即数的。

B. 解决“写给谁”的冲突（寄存器写地址）

• R 型：结果写回机器码第 $15\sim 11$ 位定义的 rd 寄存器。
• I 型：比如 lw 或 addi，结果要写回机器码第 $20\sim 16$ 位定义的 rt 寄存器。
• 映射到硬件：必须在寄存器堆的“写寄存器编号”输入端加一个 MUX，由 RegDst 信号控制。

C. 解决“写什么”的冲突（寄存器写数据）

• R 型：写回的数据直接来自 ALU 的计算结果。
• I 型 (仅指 lw)：写回的数据来自 Data Memory（数据存储器）。
• 映射到硬件：在写回路径上加一个 MUX，由 MemtoReg 信号控制。

---

3. 408 计组中的核心考向

在 408 的大题里，考官最喜欢考的就是这三个 MUX 的状态。
场景模拟：
如果现在要执行指令 addi $t1, $t2, 5：

1. ALUSrc 必须选 1（选择立即数 5，而不是读出来的寄存器值）。
2. RegDst 必须选 0（把结果存入第 $20\sim 16$ 位指定的 $t1）。
3. MemtoReg 必须选 0（存入 ALU 算出来的和，而不是从内存读数）。

一个指令（指令字（Instruction Word）的物理构成）中都包含哪些字段？其中的ALUOp 和 funct 字段是什么？

R 型指令（如 add） —— 纯自给自足

• Opcode (6位)：包裹的封皮，告诉你这是 R 型。
• rs, rt, rd (各5位)：三个寄存器的编号。
• shamt (5位)：位移量（做位移指令用）。
• funct (6位)：指令自带！ 具体的“操作说明书”（加还是减）。

I 型指令（如 lw, beq） —— 外部协作

• Opcode (6位)：告诉你这是 lw 或 beq。
• rs, rt (各5位)：源寄存器和目标/比较寄存器。
• Immediate (16位)：指令自带！ 立即数、偏移量或常数。

J 型指令（如 j） —— 目标导向

• Opcode (6位)：告诉你是跳转指令。
• Address (26位)：指令自带！ 跳转目标的局部地址。

ALUOp字段 呢？

ALUOp 是由主控制单元生成的内部控制信号，通常为 2 位，它并不直接存在于原始指令字中，而是指令译码后的产物，严格来说每种指令（R型、I型、J型）都会生成 ALUOp，与其说是生成，不如说是指令经过数据通路时**，主控制器产生的一套控制信号中的固定成员**

funct字段呢？

funct 字段物理上位于 R 型指令字的 第 0 到 5 位，共占用 **6 位，**在 MIPS 指令集中，funct 字段物理上仅存在于 R 型指令的结构中。

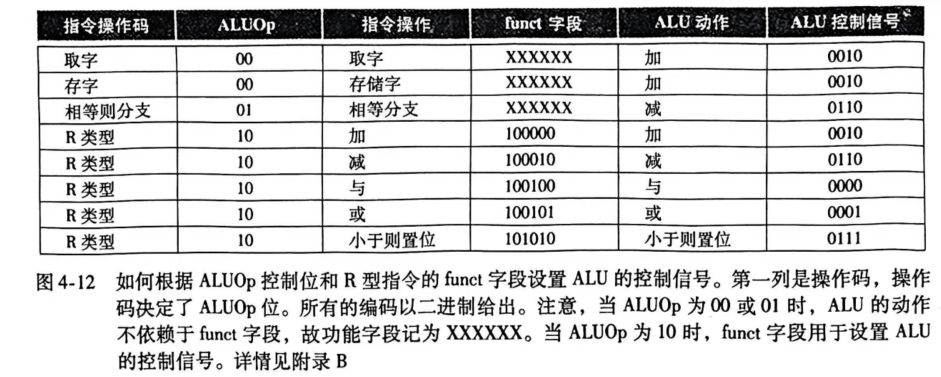

问：图中说：“当ALUOp 为 00 或 01 时，ALU 的动作不依赖于funct字段”，是否意味着**存取指令（00）和分支指令（01）**不依赖于funct，而funct字段用于设置ALU的控制信号，所以R型指令依赖ALU的控制信号，存取指令和分支指令不依赖于控制信号？

• 答： 所有指令（包括存取和分支）都百分之百依赖 ALU 的控制信号

  • 存取指令（lw/sw）：依赖加法信号。这个信号是由主控根据 Opcode 直接硬性指派的。
  • 分支指令（beq）：依赖减法信号。同样由主控硬性指派。
  • R型指令：依赖多种信号。因为 Opcode 相同，主控指派不了，只能委派给 funct 字段去查表决定，funct 字段决定设置ALU控制信号是加、减、与、或还是小于则置位信号

  总结： 大家都要看控制信号，只是 lw/beq 走的是“专线直达”，而 R 型指令走的是“分级转接”。

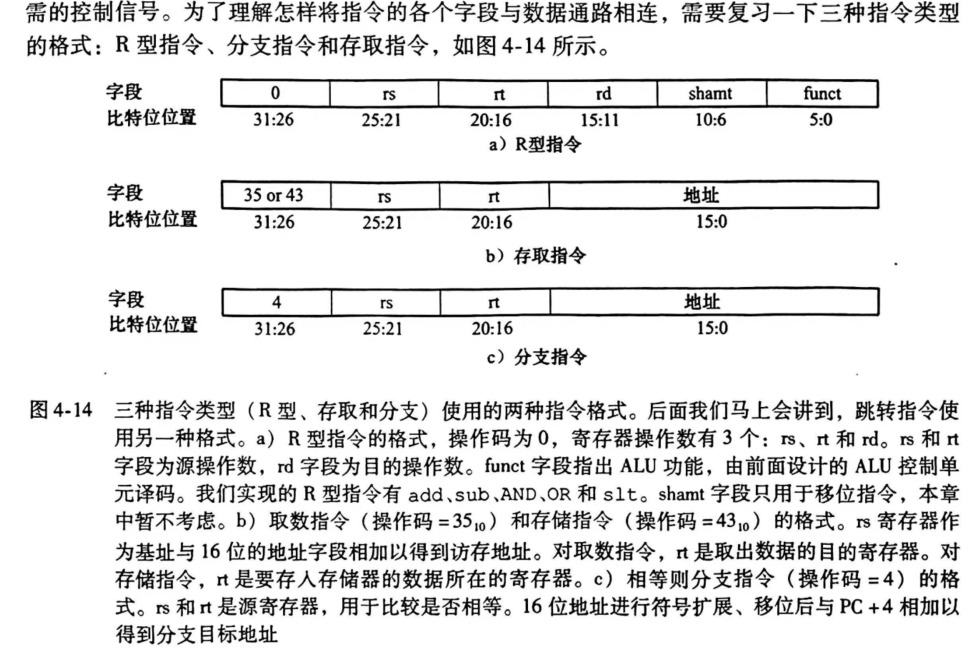

关于三种指令字段详解

三种指令物理结构的“领土划分”

为了让你在 408 考试中不掉进陷阱，我们需要从“物理空间”的角度来看看 32 位指令是如何被“瓜分”的。

---

1. 指令物理结构的“领土划分”

想象 32 位指令是一个长度固定的长条。由于总长度只有 32 位，每种类型的指令必须根据需求来分配这有限的空间。

R 型指令：功能复杂，需要 funct

R 型指令需要指定 3 个寄存器（rs, rt, rd），还要预留位移量（shamt）。

• 布局：Opcode(6) + rs(5) + rt(5) + rd(5) + shamt(5) + funct(6)。
• 物理存在：最后的 6 位被专门定义为 funct 字段。

I 型指令：需要大空间放立即数

I 型指令（如 lw, sw, beq）需要放一个 16 位的立即数。

• 布局：Opcode(6) + rs(5) + rt(5) + Immediate(16)。
• 物理真相：原本 R 型指令中放 rd、shamt 和 funct 的那块地盘（共 $5+5+6=16$ 位），在 I 型指令里被整块强征了，用来存放 Immediate。

J 型指令：需要极大空间放目标地址

• 布局：Opcode(6) + Address(26)。
• 物理真相：除了开头的 Opcode，剩下的 26 位全部上交，用来存地址。

---

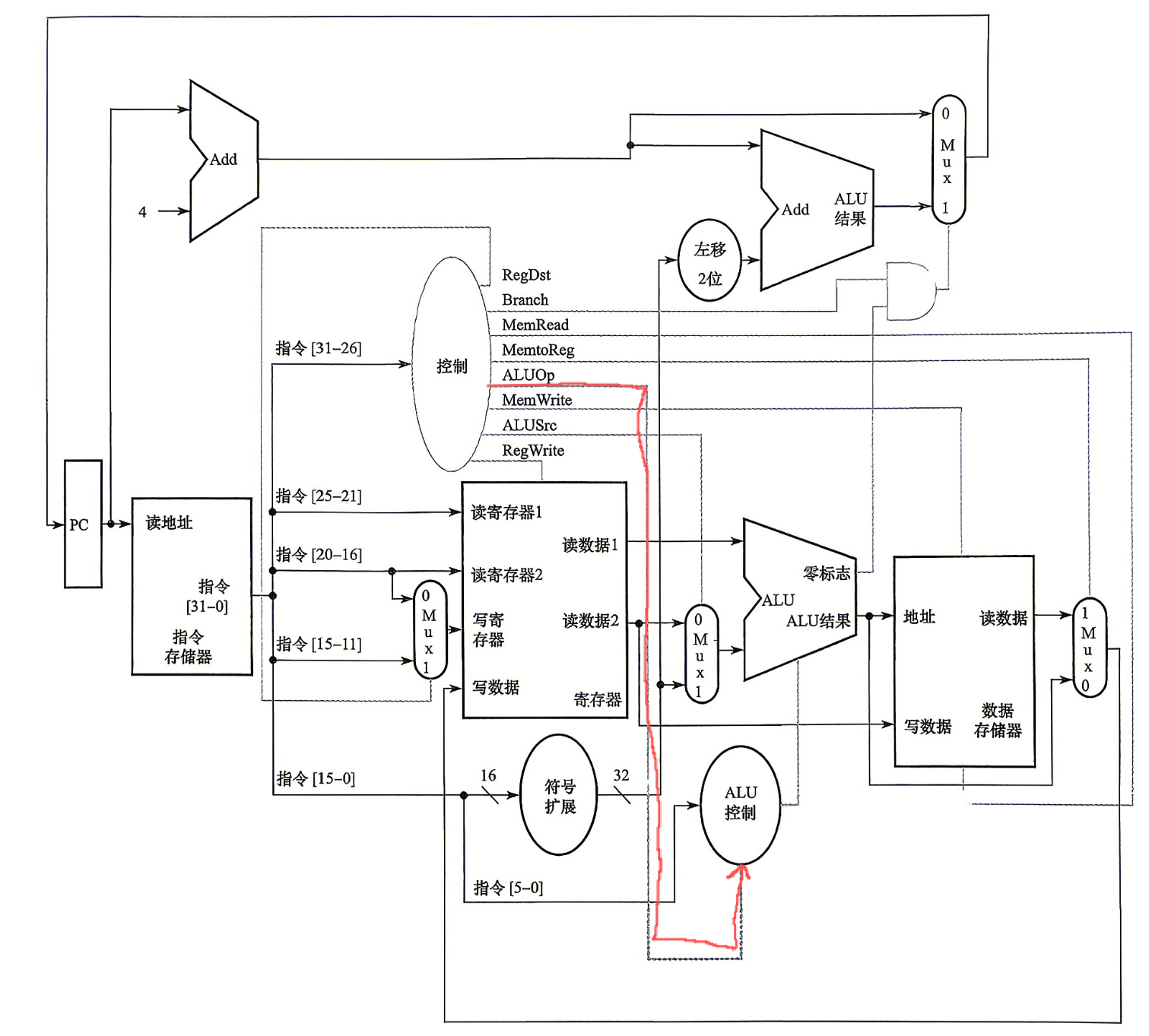

⭐⭐⭐ 在单周期处理器设计中，硬件如何做到只用一套公共的数据通路，就能兼容并蓄地执行 R 型、I 型和分支等多种逻辑完全不同的指令？

如图：

自己理解：先看指令

[31-26] 位 ：这指的是32位机器指令的最高 6 位，在MIPS架构中，这部分被称为Opcode（操作码），这6位的值能够决定7位个控制信号流入不同的组件时候是有效还是无效。这步又回到了 ⭐⭐⭐ 如何让一套硬件（一个寄存器堆 + 一个 ALU）既能跑 R 型（R型指令）运算，又能跑 I 型（I型指令）访存？ 这部分讨论的问题。

• 容易混淆的点：

  1. 指令的高 6 位 ([31:26])：这是 Opcode，所有指令都有，由主控制器处理。
  2. 指令的低 6 位 ([5:0])：这是 funct，只有 R 型指令有，由 ALU 控制单元处理。

  在电路图中：

  • 指向 “主控制单元” 的是 高 6 位（Opcode）。
  • 指向 “ALU 控制” 气泡的是 低 6 位（funct）。

[25-0] 位：剩下的部分。根据 Opcode 的不同，这些位会被拆分成不同的字段，比如源寄存器编号、目标寄存器编号、立即数或偏移量。

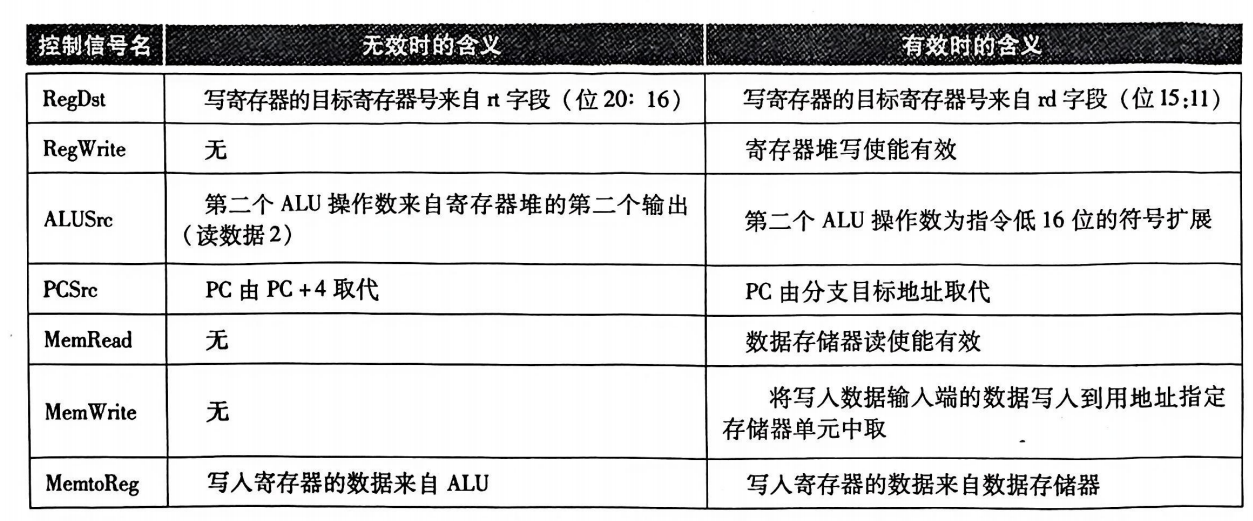

• 附：这 7 个控制信号有效/无效时候的含义：

原理拆解

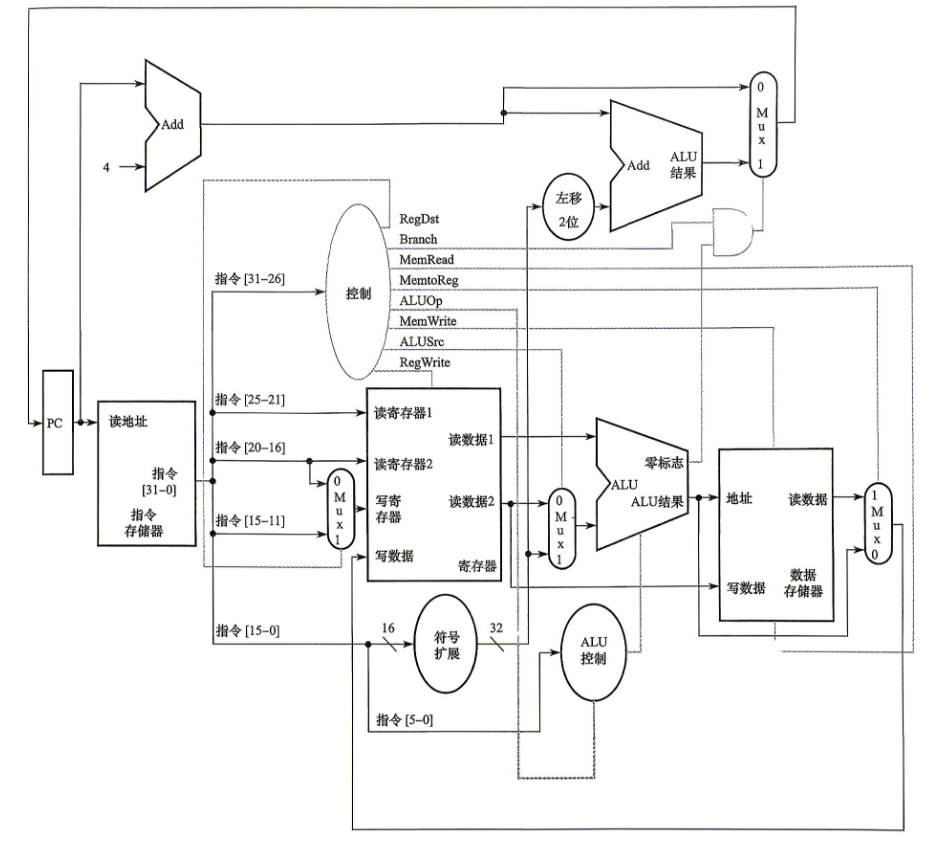

可以通过以下四个步骤拆解其工作原理：

---

1. 通用的“车头”：取指阶段 (Instruction Fetch)

无论是什么指令（R型、I型还是分支），第一步都是一样的：

• PC 寄存器输出地址，从指令存储器中取出 32 位的指令码。
• 同时，PC 会通过最上方的加法器（Add）自动加 4，指向下一条指令的地址。
• 这部分是完全公共的，不分指令类型。

2. 中央调度站：指令译码与控制信号 (Decoding)

当指令码取出来后，它会被拆解成不同的位段：

• 指令 [31-26]（Opcode）：进入控制单元（图中中间的椭圆）。这就是“大脑”，它识别出当前是 add、lw 还是 beq。
• 控制单元的输出：它会瞬间产生一排 0 和 1 的信号（如 RegWrite、ALUSrc、MemRead 等）。这些信号就像开关，决定了数据流向哪条支路。

3. 关键的“交通岔路口”：多路选择器 (Mux)

这是实现“兼容”的核心。图中标记了几个关键的 Mux，它们决定了不同指令的差异化路径：

A. 写哪个寄存器？（RegDst 信号）

• R型指令（如 add $rd, $rs, $rt）：目标寄存器是 bits [15-11]。
• I型指令（如 lw $rt, offset($rs)）：目标寄存器是 bits [20-16]。
• 兼容方式：通过左侧第一个 Mux，由 RegDst 信号控制。如果是 R 型，选下面的路；如果是 I 型，选上面的路。

B. ALU 的第二个操作数来自哪里？（ALUSrc 信号）

• R型指令：第二个操作数来自寄存器堆输出的数据2（Read data 2）。
• I型指令（如 lw 或 addi）：第二个操作数是指令中自带的16位立即数（经过符号扩展变为32位）。
• 兼容方式：通过 ALU 前面的那个 Mux。如果是 R 型，ALUSrc=0 选寄存器；如果是 I 型，ALUSrc=1 选立即数。

C. 写回寄存器的是什么数据？（MemtoReg 信号）

• 计算指令（如 add）：写回的是 ALU 的计算结果。
• 访存指令（如 lw）：写回的是 数据存储器 读出的内容。
• 兼容方式：最右侧的 Mux。通过 MemtoReg 信号决定是把“工厂加工的（ALU）”还是“仓库搬运的（Memory）”数据存入寄存器。

4. 逻辑分流：分支指令的特殊性 (Branch)

对于 beq（相等则跳转）指令，它需要同时做两件事：

1. 计算比较：利用 ALU 做减法，看结果是否为 0（零标志 Zero 为 1）。
2. 计算目标地址：利用下方的“符号扩展”和“左移2位”，加上当前的 PC 值。

• 兼容方式：图中最右上角的那个与门（AND Gate）。只有当 Branch 信号有效且 ALU 输出 Zero 为真时，右上角的 Mux 才会切换，让 PC 跳转到目标地址，否则继续顺序执行（PC+4）。

---

总结：它是如何做到“兼容”的？

我们可以用下表概括不同指令在同一通路上的“开关”状态：

指令类型	ALUSrc (ALU来源)	MemtoReg (写回来源)	RegWrite (是否写寄存器)	行为描述
R型 (add)	0 (寄存器)	0 (ALU结果)	1 (是)	两个寄存器相加，存回寄存器
Load (lw)	1 (立即数)	1 (内存数据)	1 (是)	寄存器加偏移量找地址，读内存存回寄存器
Store (sw)	1 (立即数)	X (无所谓)	0 (否)	寄存器加偏移量找地址，把数据写入内存
Branch (beq)	0 (寄存器)	X (无所谓)	0 (否)	两个寄存器做减法，若为0则改变PC

核心结论：

硬件并没有为每种指令造一套新电路，而是造了一套包含所有可能路径的“全集”电路。每条特定的指令在执行时，通过控制信号激活其中一部分路径，并屏蔽（或忽略）不相关的部分。这就是单周期处理器用“一套公共数据通路”解决所有问题的奥秘。
