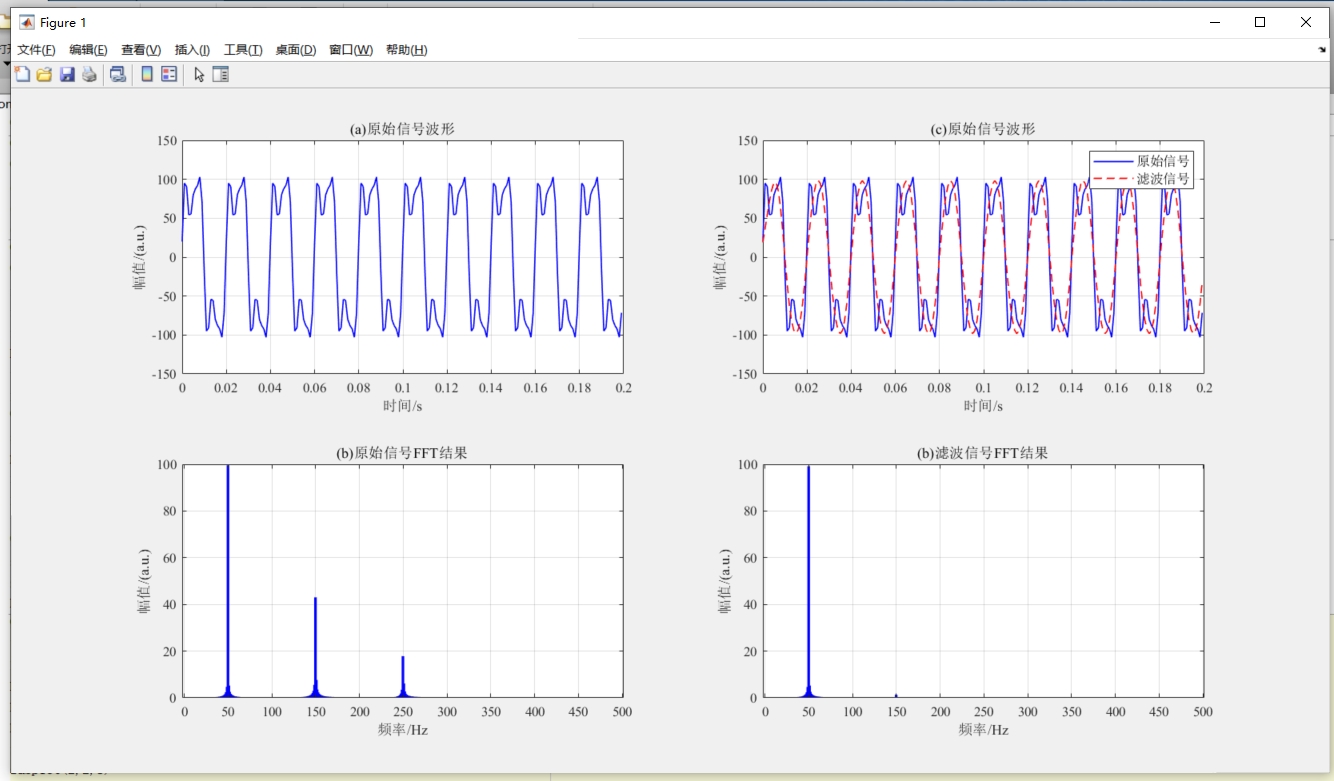

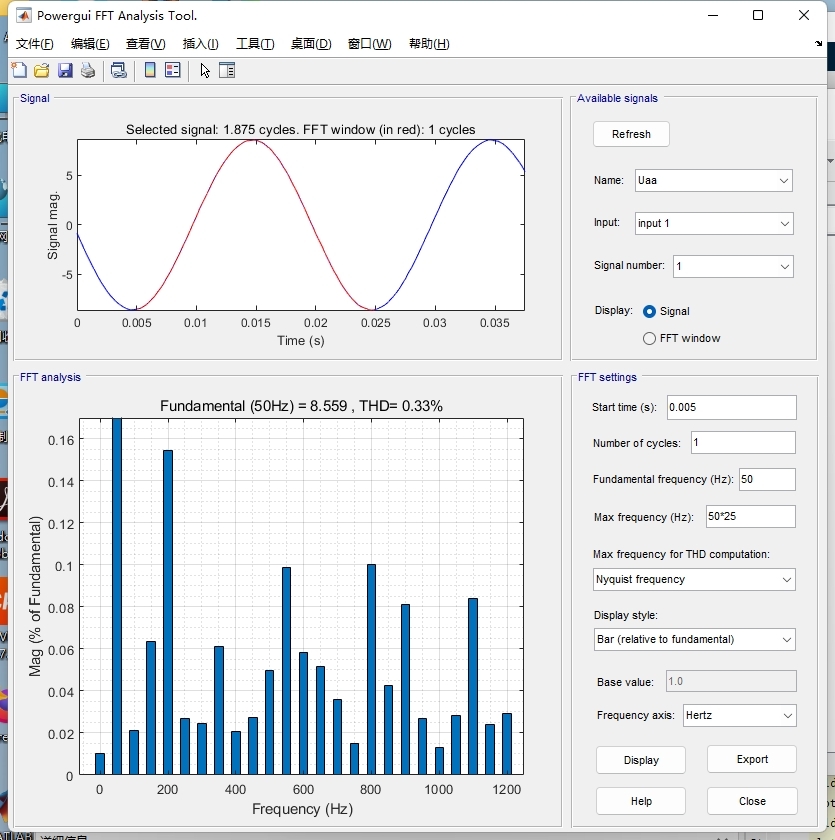

基于matlab的FFT频谱分析，数字滤波器。 可进行谐波提取，可实现对仿真模型中示波器的波形数据或者外部采样数据进行频谱分析和自定义频段清除，也可以对已有数据特定频段的数据进行提取。 滤波前后波形无相位滞后，幅值无衰减。 图a是原始信号，含三次，五次谐波，图b是原始信号频谱分析(FFT)结果，图c是滤除三次和五次谐波信号后的对比结果，图d是滤波后波形频谱分析（FFT分析）结果。

一、系统概述

本系统基于MATLAB开发，聚焦于信号处理领域的频谱分析与谐波滤波需求，提供两类核心功能模块：一是仿真信号生成与处理模块，支持自定义多频率成分信号的构建、频谱分析及特定频段清除；二是外部数据导入处理模块，可对接外部采样设备或仿真模型输出的波形数据（.mat格式），实现数据加载、频谱解析与滤波优化。系统采用椭圆滤波器作为核心滤波器件，结合快速傅里叶变换（FFT）完成信号从时域到频域的转换与分析，最终通过多子图可视化界面直观呈现信号处理全流程，适用于电力系统谐波提取、工业信号降噪、科研数据预处理等场景。

二、核心功能模块详解

（一）仿真信号生成与处理模块

该模块无需外部数据输入，通过算法生成包含基波与特定次谐波的复合信号，模拟实际场景中的多频率叠加信号，再通过FFT分析与椭圆滤波完成信号优化，具体流程如下：

1. 信号参数配置与生成

模块支持自定义信号的频率成分、幅值、采样频率与时间长度，核心参数配置逻辑如下：

• 频率成分定义：默认构建包含基波（50Hz）、3次谐波（150Hz）、5次谐波（250Hz）的复合信号，各频率成分的幅值可独立设置（默认基波100mV、3次谐波45mV、5次谐波20mV），满足不同谐波比例的仿真需求。
• 采样参数设计：采样频率（Fs）默认设置为最高谐波频率的10倍（2500Hz），遵循奈奎斯特采样定理（采样频率需大于信号最高频率的2倍），确保采样信号无混叠失真；时间序列（t）默认覆盖0.5秒，可通过调整时间范围适配不同信号时长需求。
• 噪声可选叠加：预留高斯白噪声叠加接口，可通过启用随机噪声生成函数（randn），模拟实际信号中的干扰成分，噪声强度支持自定义调整，提升仿真场景的真实性。

2. 时域波形可视化

信号生成后，模块自动提取前500个采样点（兼顾显示清晰度与数据代表性），在时域子图中绘制信号波形，界面配置包括：

• 坐标轴标注：x轴为时间（单位：s），y轴为信号幅值（单位：mV），字体采用“宋体+Times New Roman”组合，确保中英文显示协调；
• 网格与刻度：启用网格辅助读数，坐标刻度字体统一为Times New Roman，字号10号，提升图表专业性；
• 标题标识：明确标注“原始信号波形”，并通过英文序号（a）区分多子图布局，便于流程追溯。

3. FFT频谱分析

通过FFT算法将时域信号转换为频域，实现谐波成分的定量分析，核心处理逻辑如下：

• 频谱计算：对生成的时域信号执行FFT变换，计算信号的双边频谱（P2），再通过截取前半段数据并修正幅值（除直流分量外，其余频率成分幅值翻倍），得到符合实际物理意义的单边频谱（P1）；
• 频率轴构建：基于采样频率（Fs）与信号长度（L），生成0~Fs/2范围内的频率轴（f），确保频谱图的频率刻度与实际信号频率匹配；
• 频谱可视化：采用折线图绘制单边频谱，频率范围默认限制为0~500Hz（覆盖基波与5次谐波），y轴幅值范围适配信号最大幅值（0~105mV），清晰呈现各次谐波的频率与幅值分布。

4. 椭圆滤波与结果验证

针对多谐波信号，模块采用低通椭圆滤波器清除高于特定频率的谐波成分，具体实现如下：

• 滤波器参数设计：通带截止频率（fp）默认60Hz（保留基波，滤除3次及以上谐波），阻带截止频率（fs）默认100Hz，通带波纹（rp）0.05dB（确保通带信号失真小），阻带衰减（rs）40dB（确保阻带谐波抑制效果好）；
• 滤波器阶数计算：通过ellipord函数根据上述参数自动计算满足性能要求的最小滤波器阶数（N）与实际通带截止频率（wp），避免手动设计阶数导致的性能不足或资源浪费；
• 滤波与时域验证：采用ellip函数生成滤波器的系统函数系数（B、A），再通过filtfilt函数执行零相位滤波（避免传统滤波的相位失真），得到滤波后的信号（y3）；在时域子图中同时绘制原始信号（蓝色实线）与滤波信号（红色虚线），直观对比滤波前后的波形变化；
• 滤波后频谱验证：对滤波信号（y3）重复FFT分析流程，采用柱状图绘制频谱，验证3次、5次谐波是否被有效抑制，确保滤波效果符合设计目标。

（二）外部数据导入处理模块

该模块针对实际应用场景中的外部数据（如仿真模型示波器数据、传感器采样数据），提供数据加载、分析与滤波的全流程支持，核心差异在于数据来源与参数适配，具体功能如下：

1. 外部数据加载与格式适配

模块支持加载.mat格式的外部数据，数据格式需满足以下要求：

• 数据结构：默认数据为列向量形式（如1000×2，第一列为时间序列，第二列为信号幅值），若数据为行向量形式（如2×1000），可通过转置操作（U1=U1'）适配格式；
• 数据选择：支持自定义数据读取范围，通过设置开始读取序号（Startnum）、读取元素个数（Datanum），从原始数据中截取有效数据段（避免冗余数据影响处理效率），默认读取1500个数据点。

2. 采样参数适配与时域显示

由于外部数据的采样频率、时间范围通常与仿真信号不同，模块需手动配置关键参数：

• 采样参数设置：采样频率（Fs）需根据实际采样设备或仿真模型的参数填写（默认1000Hz），采样周期（T=1/Fs）与时间序列（t=(0:N-1)*T）基于采样频率自动生成，确保时域图的时间刻度准确；
• 时域波形优化：考虑外部数据可能存在的高频噪声，时域图默认显示前200个采样点，避免数据点过多导致的波形重叠，同时保留网格、坐标轴标注等专业配置，确保图表可读性。

3. FFT频谱分析与滤波适配

该模块的FFT分析逻辑与仿真模块一致，但在频谱可视化与滤波参数设计上做了适配调整：

• 频谱可视化优化：采用柱状图绘制原始信号频谱，柱宽设置为5，提升高频成分的区分度，适用于外部数据可能存在的复杂频率成分；
• 滤波参数调整：考虑外部数据可能包含更高频率的干扰，阻带截止频率（fs）默认提升至300Hz，通带波纹（rp）调整为0.1dB，阻带衰减（rs）提升至60dB，增强滤波器对高频干扰的抑制能力；
• 滤波效果验证：同样通过时域对比图与滤波后频谱图，验证外部数据经滤波后的信号质量提升效果，确保满足后续分析或应用需求。

三、系统共性设计与优势

（一）标准化可视化界面

两类模块均采用2×2子图布局，统一呈现“原始信号时域图→滤波后信号时域图→原始信号频谱图→滤波后信号频谱图”的全流程，子图标题通过英文序号（a）（b）（c）（d）区分，坐标轴标注、字体、网格配置保持一致，降低用户操作与理解成本。

（二）灵活的参数配置

系统核心参数（如信号频率、采样频率、滤波截止频率、通带波纹、阻带衰减等）均以变量形式定义，用户可根据实际需求直接修改参数值，无需调整核心算法逻辑，适配不同场景下的信号处理需求。

（三）高性能滤波算法

采用椭圆滤波器作为核心器件，相比 Butterworth 滤波器、Chebyshev 滤波器，椭圆滤波器在相同阶数下具有更陡的过渡带（通带到阻带的频率范围更窄），可在有限的计算资源下实现更优的滤波性能；同时通过filtfilt函数实现零相位滤波，避免信号相位失真对后续分析的影响。

（四）严谨的频谱分析逻辑

在FFT分析中，通过“双边频谱转单边频谱+幅值修正”的处理，确保频谱图的幅值与实际信号幅值一致（避免因FFT算法特性导致的幅值偏差），频率轴构建严格遵循奈奎斯特采样定理，确保频谱分析结果的准确性与可靠性。

四、应用场景与使用建议

（一）典型应用场景

1. 电力系统谐波分析：针对电网信号，通过模块生成包含基波（50Hz/60Hz）与3、5、7次谐波的仿真信号，或加载实际电网采样数据，分析谐波含量并通过滤波清除高次谐波，提升电网电能质量；
2. 工业传感器信号降噪：加载温度、压力等传感器的采样数据，通过FFT分析识别噪声频率成分，调整滤波截止频率，清除高频噪声，提取有效信号；
3. 科研数据预处理：对实验采集的振动、声学等信号，通过模块完成频谱分析与滤波，为后续特征提取、模式识别等研究提供高质量数据。

（二）使用建议

1. 参数配置核对：使用外部数据模块时，需严格核对采样频率（Fs）与实际数据的采样参数一致，否则会导致频谱图频率刻度偏差；
2. 滤波参数调整：若滤波后仍存在残留干扰，可适当降低阻带截止频率（fs）或提高阻带衰减（rs）；若通带信号失真，可适当增大通带波纹（rp）；
3. 数据格式适配：加载.mat数据前，建议通过load函数查看数据结构（如通过whos U1查看数据维度），确保数据为“时间+幅值”的二维结构，必要时执行转置或数据截取操作；
4. 结果验证：每次调整参数后，需同时查看时域图与频谱图，验证信号波形与频率成分是否符合预期，避免单一图表导致的判断偏差。

五、总结

本系统基于MATLAB实现了从信号生成/导入到频谱分析、滤波优化、结果可视化的全流程信号处理功能，兼具仿真验证与实际应用价值。系统通过标准化的界面设计、灵活的参数配置、高性能的滤波与频谱分析算法，为用户提供了便捷、可靠的信号处理工具，可广泛应用于电力、工业、科研等领域的信号分析与优化任务。用户只需根据实际需求选择对应模块并调整核心参数，即可快速完成信号处理工作，无需深入掌握FFT与滤波器设计的底层算法细节。
