本文将详细拆解OSI七层模型的每一层核心作用、传输格式（PDU）、核心协议，结合前后端文件上传场景，还原数据从前端到后端的完整传输过程，让你直观理解数据在每一层的打包、传输、拆包全过程，贴合实际开发场景（SpringBoot3+前端文件上传）。

一、OSI七层模型核心总览

OSI（Open Systems Interconnection，开放系统互连）模型是国际标准化组织（ISO）制定的网络通信分层标准，将网络通信从低到高分为7层，每层仅负责自身核心职责，上层依赖下层提供的服务，下层不干预上层的业务逻辑，实现“分层解耦”。

核心原则：逐层打包、反向拆包——数据发送时，从上层（应用层）到下层（物理层），每一层都会给数据添加“头部信息”（用于标识、校验、寻址）；数据接收时，从下层到上层，每一层都会剥离自身添加的头部，最终还原原始数据。

1.1 七层模型（从上到下，7→1）

1. 应用层：用户与网络的接口，提供应用程序所需的网络服务（如HTTP接口）；
2. 表示层：负责数据的格式转换、加密、压缩，确保双方能“看懂”数据；
3. 会话层：负责建立、管理、断开应用之间的通信会话（如一次文件上传会话）；
4. 传输层：负责端到端的可靠传输，控制两台主机的应用程序之间的通信（如TCP拆包、重组）；
5. 网络层：负责寻址、路由，将数据从一个主机传递到另一个主机（跨网段传输）；
6. 数据链路层：负责同一局域网内相邻设备的通信，用MAC地址寻址；
7. 物理层：负责将二进制比特流（0/1）转换为物理信号（电信号、光信号），实现原始数据的物理传输。

1.2 七层模型核心汇总表

层级（从高到低）	层名称	传输单位（PDU）	核心协议/标准	核心作用	关键细节（贴合文件上传）
7	应用层	报文（Message）	HTTP、HTTPS、FTP	给应用程序提供网络接口，定义通信规则	前端构建HTTP POST请求（multipart/form-data格式），后端接收HTTP请求
6	表示层	表示数据（Presentation Data）	SSL/TLS、UTF-8、JPEG/MP4	数据格式转换、加密、压缩	HTTPS上传时，对文件字节流加密；图片/视频按对应格式编码
5	会话层	会话数据（Session Data）	RPC、SQL连接	建立、管理、断开会话，支持断点续传	建立文件上传会话，标记本次上传的唯一标识，支持大文件断点续传
4	传输层	TCP：数据段（Segment）；UDP：数据报（Datagram）	TCP、UDP	端到端可靠传输，拆包/重组，端口区分应用	用TCP协议，将大文件（视频/图片）拆成小数据段，添加端口信息
3	网络层	数据包（Packet）	IP（IPv4/IPv6）、ICMP	IP寻址、路由选择，跨网段传输	添加源IP（前端设备）、目标IP（后端服务器），选择传输路由
2	数据链路层	数据帧（Frame）	以太网、Wi-Fi、ARP	局域网内通信，MAC地址寻址，差错检测	添加源MAC（前端网卡）、目标MAC（路由器），检测数据帧是否损坏
1	物理层	比特流（Bit）	网线、光纤、Wi-Fi信号标准	将二进制比特流转换为物理信号，实现物理传输	将数据帧转换为电信号/光信号，通过网线/Wi-Fi传输

二、OSI七层模型与TCP/IP模型对应关系

实际互联网中，我们常用的是TCP/IP四层模型（简化版OSI模型），两者对应关系如下（便于结合实际开发理解）：

• OSI 7层（应用层）+ 6层（表示层）+ 5层（会话层） → TCP/IP 应用层

• OSI 4层（传输层） → TCP/IP 传输层

• OSI 3层（网络层） → TCP/IP 网络层

• OSI 2层（数据链路层）+ 1层（物理层） → TCP/IP 网络接口层

开发中重点关注：应用层（HTTP）、传输层（TCP）、网络层（IP），对应文件上传的核心流程。

三、文件上传（图片/视频）完整流程（OSI七层视角）

以下以「前端（Vue3）上传一张图片到后端（SpringBoot3）」为例，还原数据在OSI七层中“打包→传输→拆包”的完整过程，每一步都对应七层模型，直观易懂，可理解为“数据一步步穿衣服、再一步步脱衣服”。

前提：前端已选择图片（File对象，本质是字节流），准备发送上传请求；后端已启动，监听8080端口，等待接收请求。

完整流程（从前端发送 → 后端接收，按OSI七层从上到下打包，再从下到上拆包）

第一步：前端应用层（OSI第7层）—— 构建HTTP请求报文（打包第一步）

前端通过axios发送POST请求，构建HTTP应用层报文（Message）：

• 请求行：POST /api/upload HTTP/1.1（请求方法、接口路径、HTTP版本）；

• 请求头：Content-Type: multipart/form-data（文件上传格式）、Host: localhost:8080（后端服务器地址）；

• 请求体：FormData包装的内容（包含文件原始字节流、文件名、文件类型）。

此时，数据格式为「应用层报文（Message）」，包含完整的HTTP请求信息，准备向下传递到表示层。

第二步：前端表示层（OSI第6层）—— 数据加密、格式转换（打包第二步）

表示层对应用层传递的报文进行处理：

• 若为HTTPS上传：对HTTP请求体（含文件字节流）进行加密（TLS加密），防止传输过程中被窃取；

• 格式校验：确认图片格式（如JPEG），确保编码正确（UTF-8），无需压缩（若为大视频，可在此层压缩）；

• 添加表示层头部：标记加密方式、数据编码格式。

此时，数据格式为「表示层数据（Presentation Data）」，包含加密后的HTTP报文+表示层头部，向下传递到会话层。

第三步：前端会话层（OSI第5层）—— 建立上传会话（打包第三步）

会话层建立前端与后端的“文件上传会话”：

• 生成会话ID：标记本次文件上传的唯一会话（便于后端区分不同的上传请求）；

• 建立会话连接：确认后端已准备接收，约定会话超时时间（防止上传中断后无响应）；

• 添加会话层头部：标记会话ID、会话状态（建立中）。

此时，数据格式为「会话数据（Session Data）」，包含表示层数据+会话层头部，向下传递到传输层。

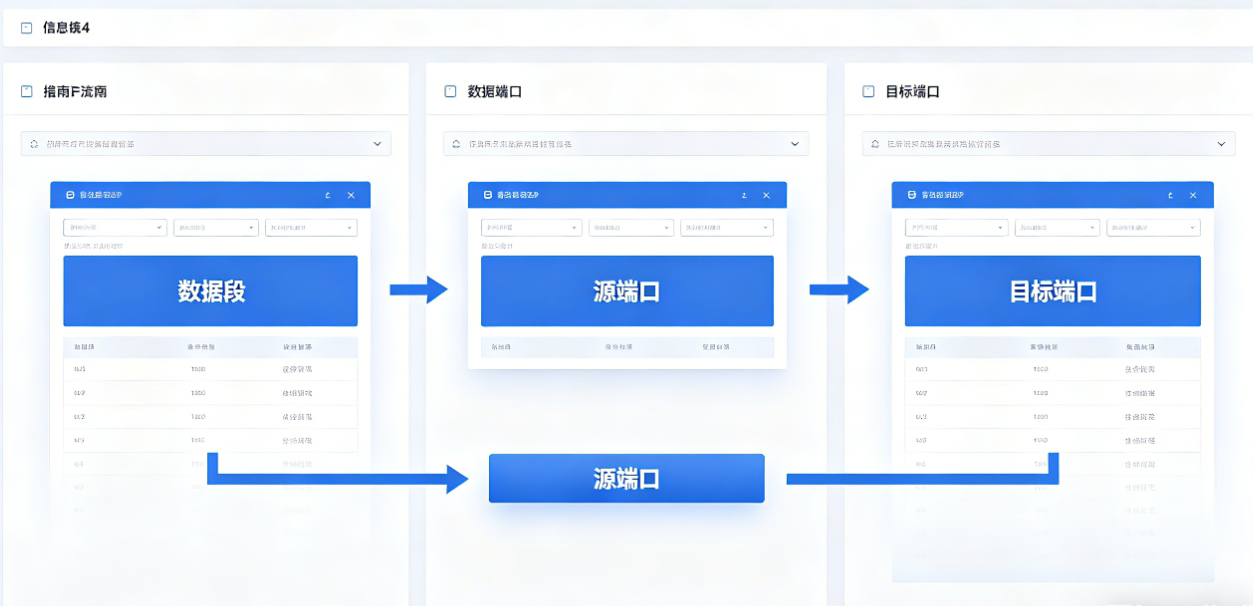

第四步：前端传输层（OSI第4层）—— TCP拆包、添加端口（打包第四步）

传输层（TCP协议）对会话层数据进行拆分和包装：

• 拆包：若图片较大（如10MB），将会话数据拆成多个小数据段（Segment），每个数据段大小约1-2KB（TCP MSS限制）；

• 添加TCP头部：每个数据段都添加头部，包含源端口（前端随机端口，如54321）、目标端口（后端8080端口）、数据段序号（用于后端重组）、校验和（用于校验数据完整性）；

• 建立TCP连接：通过“三次握手”确认前端与后端的TCP连接已建立（确保可靠传输）。

此时，数据格式为「TCP数据段（Segment）」，包含多个带序号的小数据段，每个数据段都有TCP头部，向下传递到网络层。

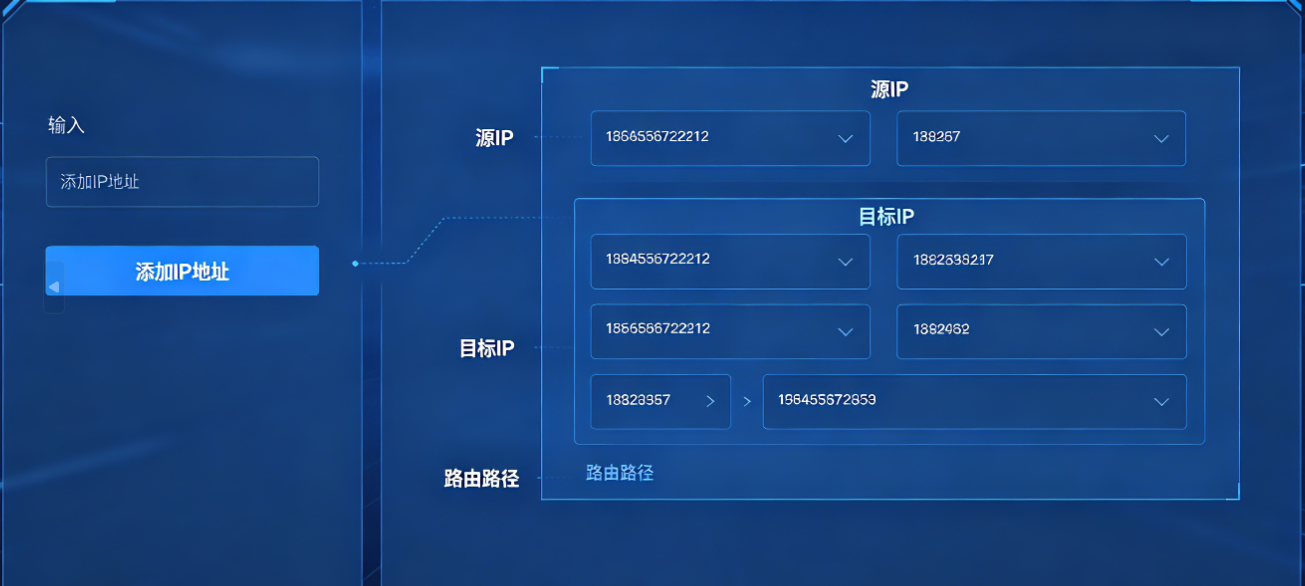

第五步：前端网络层（OSI第3层）—— 添加IP地址、选择路由（打包第五步）

网络层（IP协议）对TCP数据段进行包装，实现寻址：

• 添加IP头部：给每个TCP数据段添加IP头部，包含源IP地址（前端设备IP，如192.168.1.100）、目标IP地址（后端服务器IP，如192.168.1.200）、IP版本（IPv4）；

• 路由选择：通过路由器确定传输路径（前端→路由器→后端服务器），标记路由信息。

此时，数据格式为「IP数据包（Packet）」，包含TCP数据段+IP头部，向下传递到数据链路层。

第六步：前端数据链路层（OSI第2层）—— 添加MAC地址、封装帧（打包第六步）

数据链路层对IP数据包进行封装，实现局域网内传输：

• 添加MAC头部：给每个IP数据包添加MAC头部，包含源MAC地址（前端网卡MAC地址）、目标MAC地址（路由器MAC地址）；

• 添加帧尾：包含校验码（CRC），用于检测数据帧在传输过程中是否损坏；

• 封装为数据帧（Frame）：将IP数据包+MAC头部+帧尾封装成数据帧，适配局域网传输。

此时，数据格式为「数据帧（Frame）」，包含IP数据包+MAC头部+帧尾，向下传递到物理层。

第七步：前端物理层（OSI第1层）—— 转换为物理信号，传输（打包第七步）

物理层将数据帧转换为物理信号，通过传输介质（网线/Wi-Fi）发送：

• 格式转换：将数据帧（二进制0/1比特流）转换为电信号（网线）或光信号（光纤）、无线电波（Wi-Fi）；

• 物理传输：信号通过传输介质（如网线）发送，经过路由器转发，最终到达后端服务器的物理层。

此时，数据以「比特流（Bit）」对应的物理信号形式，在网络中传输，完成前端的“打包+发送”过程。

第八步：后端物理层（OSI第1层）—— 接收物理信号，转换为比特流（拆包第一步）

后端服务器物理层接收前端发送的物理信号：

• 信号转换：将电信号/光信号转换为二进制比特流（0/1）；

• 传递数据：将比特流向上传递到数据链路层，完成物理层的拆包（剥离物理信号，还原比特流）。

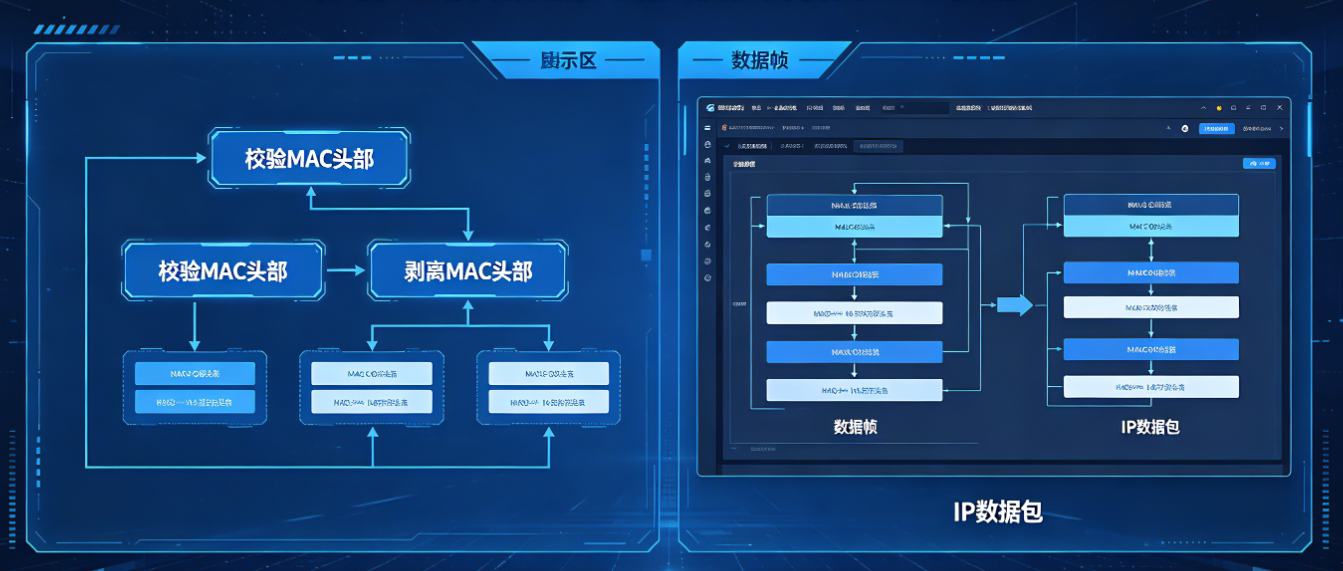

第九步：后端数据链路层（OSI第2层）—— 校验帧、剥离MAC头部（拆包第二步）

后端数据链路层接收比特流，进行校验和拆包：

• 帧校验：通过帧尾的CRC校验码，检测数据帧是否损坏（若损坏，请求前端重发）；

• 剥离头部：剥离MAC头部和帧尾，还原IP数据包；

• 传递数据：将IP数据包向上传递到网络层。

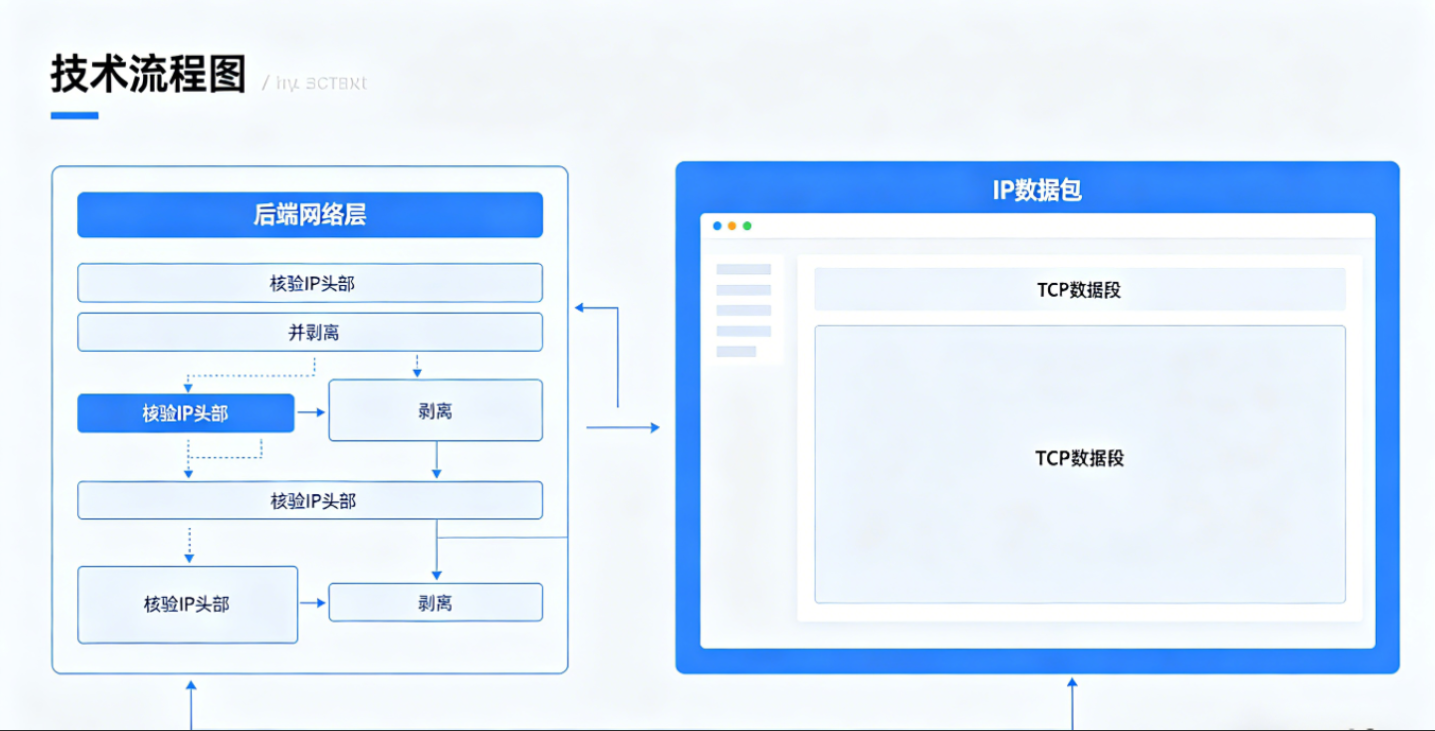

第十步：后端网络层（OSI第3层）—— 校验IP、剥离IP头部（拆包第三步）

后端网络层接收IP数据包，进行寻址校验和拆包：

• IP校验：校验目标IP地址是否为自身（后端服务器IP），若不是，转发到其他设备；

• 剥离头部：剥离IP头部，还原TCP数据段；

• 传递数据：将TCP数据段向上传递到传输层。

第十一步：后端传输层（OSI第4层）—— TCP重组、剥离TCP头部（拆包第四步）

后端传输层（TCP协议）接收TCP数据段，进行重组和拆包：

• 数据重组：根据TCP头部的序号，将多个小数据段重组为完整的会话数据；

• 校验确认：通过校验和确认数据完整，发送“确认应答”给前端（若有数据丢失，请求重发）；

• 剥离头部：剥离TCP头部，还原会话数据；

• 传递数据：将会话数据向上传递到会话层。

第十二步：后端会话层（OSI第5层）—— 管理会话、剥离会话头部（拆包第五步）

后端会话层接收会话数据，进行会话管理和拆包：

• 会话校验：通过会话ID，确认是本次文件上传会话，更新会话状态（传输中）；

• 剥离头部：剥离会话层头部，还原表示层数据；

• 传递数据：将表示层数据向上传递到表示层。

第十三步：后端表示层（OSI第6层）—— 解密、格式转换（拆包第六步）

后端表示层接收表示层数据，进行解密和格式转换：

• 解密：若为HTTPS上传，对数据进行TLS解密，还原原始HTTP请求报文；

• 格式解析：解析数据编码格式（UTF-8），确认文件格式（JPEG）；

• 剥离头部：剥离表示层头部，还原应用层报文；

• 传递数据：将应用层报文向上传递到应用层。

第十四步：后端应用层（OSI第7层）—— 解析HTTP请求，处理文件（拆包第七步）

后端应用层（SpringBoot3）接收HTTP请求报文，进行解析和处理：

• 解析HTTP请求：Tomcat解析multipart/form-data格式，提取文件字节流、文件名、文件类型；

• 封装为MultipartFile：SpringBoot将文件字节流封装为MultipartFile对象，交给Controller处理；

• 文件处理：Controller校验文件（类型、大小），将文件字节流存储（本地/OSS），生成访问URL；

• 返回响应：构建HTTP响应报文（状态码200，响应体包含文件访问URL），按上述流程反向打包，发送回前端。

流程结束

前端接收后端的HTTP响应，解析出文件访问URL，用于展示图片/视频，整个文件上传的OSI七层传输流程完成。

四、核心总结

1. OSI七层模型的核心是“分层打包、反向拆包”，每一层都有自己的传输格式（PDU）和核心职责；
2. 文件上传（图片/视频）的本质：文件字节流在OSI七层中，从上到下逐层添加头部，转换为物理信号传输，后端从下到上逐层剥离头部，还原字节流并处理；
3. 实际开发中，我们关注的核心层：应用层（HTTP）、传输层（TCP）、网络层（IP），对应接口开发、可靠传输、寻址路由；
4. TCP/IP模型是OSI模型的简化版，实际互联网中广泛使用，两者的对应关系需牢记，便于理解网络通信原理。
