一、研究背景：CO₂减排亟需高效吸附材料

全球每年排放约360亿吨CO₂，其中90%来自化石能源燃烧。MOF（Metal-Organic Framework，金属有机框架）因其高孔隙率、大比表面积、结构可调等特点，在CO₂吸附与分离领域展现出巨大潜力。

然而，MOF的结构组合近乎无限（金属节点 + 有机配体 + 拓扑结构），通过传统实验或模拟方法筛选效率极低。巨正则蒙特卡洛模拟虽然准确，但计算成本高、周期长。

二、研究目的：构建可解释、高精度的MOF性能预测模型

本研究的目标是：

• 利用机器学习替代高成本GCMC模拟；

• 不仅预测MOF对CO₂的吸附量，还要解释哪些特征在什么压力下起主导作用；

• 为MOF材料的高通量筛选提供理论支持。

三、研究方法：XGBoost + 三类特征 + SHAP可解释性

• 模型选择：XGBoost（极端梯度提升树），适合表格数据，兼具精度与可解释性。

• 数据集：hMOF数据库，最终使用100,240种MOF结构。

• 特征工程（三类特征）：

  1. 结构特征（5个）：空隙率、比表面积、孔径等；

  2. 分子特征：原子种类、官能团、金属属性等；

  3. 计算特征（765个）：由Mordred工具生成，如极化率、电负性、电荷分布等。

• 可解释方法：SHAP重要性分析。

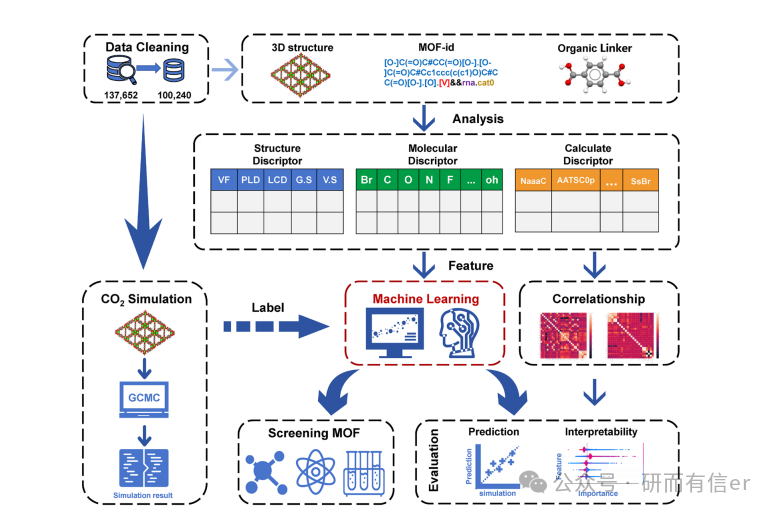

图中原文位置：Fig. 1（Page 3）展示了从MOF-id提取特征并用于ML模型的完整流程。

四、研究过程：不同压力下逐步添加特征，对比精度

研究者分别在0.01、0.05、0.1、0.5、2.5 bar五个压力下训练模型，并依次添加结构特征、分子特征、计算特征，观察性能变化。

关键实验结果（原文Table I，Page 4）：

特征组合	R²（0.01 bar）	R²（2.5 bar）	精度提升
仅结构	0.429	0.737	—
+分子	0.721	0.926	+50%
+计算	0.765	0.949	再提升15–20%

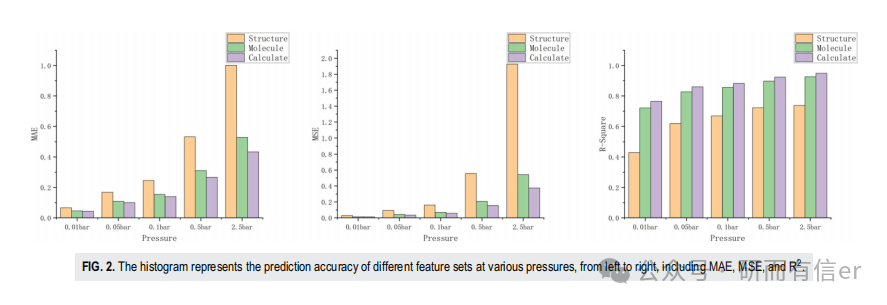

图中原文位置：Fig. 2（Page 4）为MAE、MSE、R²的对比柱状图，清晰显示计算特征带来的稳定提升。

五、研究重难点与突破

重难点

1. 特征维度高：765个计算特征存在冗余与稀疏，需严格清洗；

2. 压力影响复杂：低压与高压下吸附机制不同，模型需统一解释；

3. 可解释性要求高：不能只“黑箱”预测，需给出物化意义。

突破点

• 首次系统引入计算描述符，显著提升精度；

• 通过SHAP重要性 + 压力变化趋势，揭示吸附机制转变；

• 验证了“AI for Science”在材料发现中的可行性。

六、核心发现与结论

1. 结构特征始终主导

无论压力高低，空隙率（VF）、比表面积、孔径（LCD/PLD）始终是最重要特征。

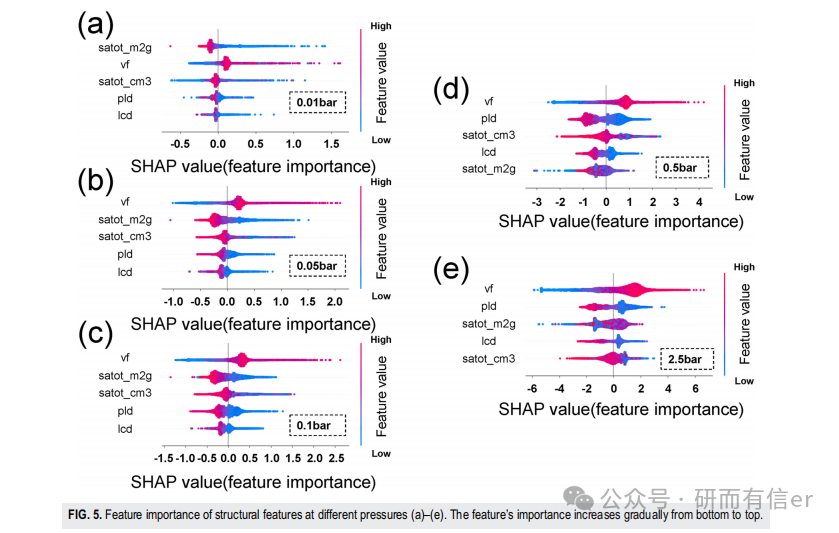

图中原文位置：Fig. 5（Page 7）展示了结构特征在不同压力下的重要性排名。

2. 低压 vs 高压：主导作用力不同

压力	主导作用力	关键特征
低压（≤0.1 bar）	范德华力	原子质量、极化率（如AATSC0p）
高压（2.5 bar）	库仑力 / 电场	电负性、电离势（如GATS1dv）

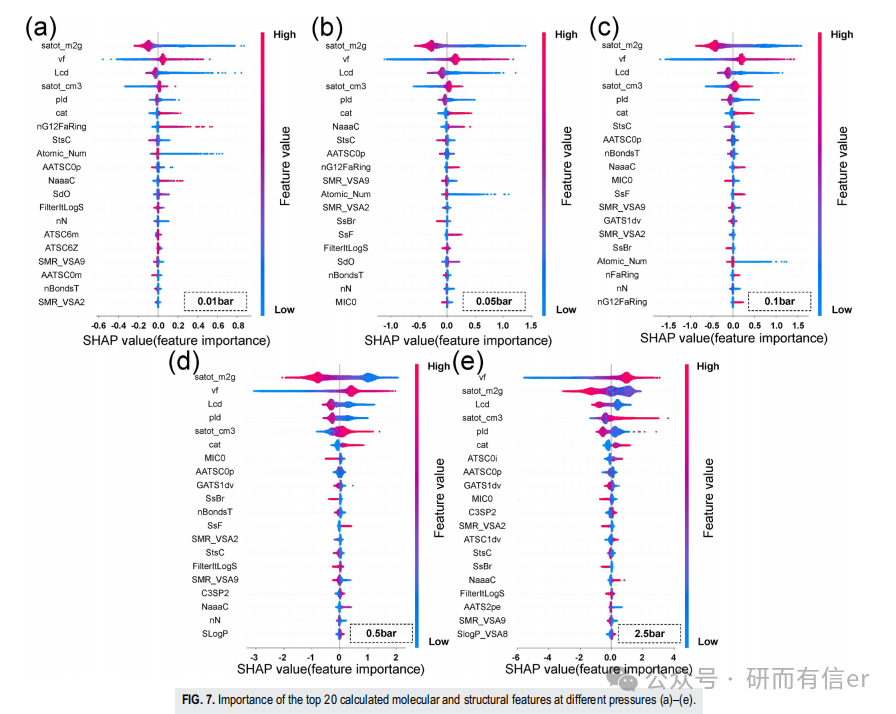

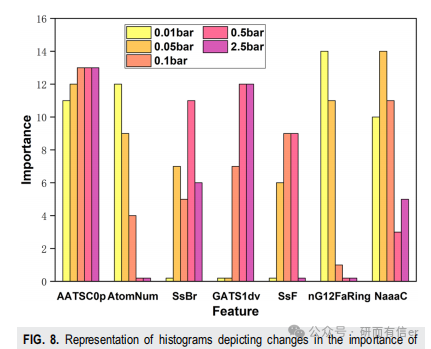

图中原文位置：Fig. 7 & Fig. 8（Page 9–10）展示了计算特征在不同压力下的重要性变化。

3. 卤素与芳香环的作用

• 卤素（Br、F、I） 高电负性增强MOF-CO₂相互作用，始终重要；

• 芳香环（π-π堆积） 在低压下重要，高压下随分子间距增大而下降。

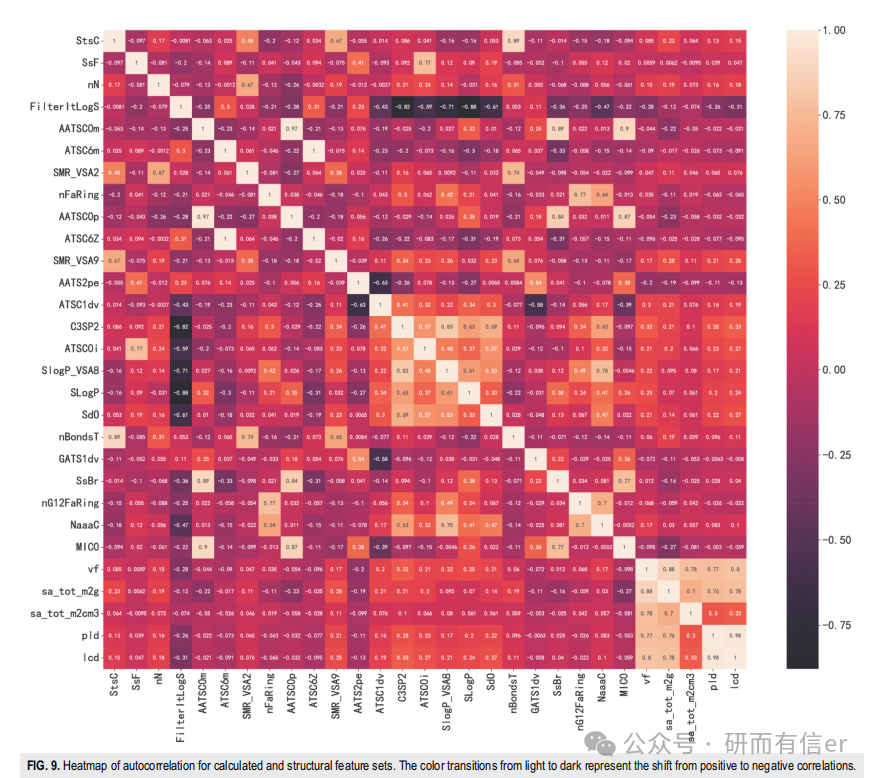

图中原文位置：Fig. 9（Page 11）为计算特征与结构特征的自相关热图，揭示特征间协同关系。

七、未来展望

1. 跨材料推广：该方法可推广至CH₄、H₂、I₂等气体吸附体系；

2. 主动学习与生成模型：结合主动学习或扩散模型，反向设计最优MOF；

3. 多任务与动态吸附：引入时间维度，预测动态吸附/脱附行为；

4. 实验闭环验证：将模型预测与真实合成实验结合，形成闭环筛选系统。

八、总结一句话

这篇论文不仅让机器学习“看得懂”MOF的CO₂吸附过程，还告诉我们：低压看范德华，高压看电场，结构永远是主角。

注：更多关于机器学习水泥基的前沿知识小编之前有推荐，可以详查置顶文章：建议所有化学材料领域硕博士都去学一遍，以后搞MOF不懂这个等于白干

如果您觉得文章不错，欢迎点赞、关注、收藏及转发~
