商丘区域自驾时间 / 距离 / 美食 / 景区四套图层地图，本方案聚焦轻量化 GIS 平台搭建，实现 “逃离计划” 的空间化、可视化、可交互管理，适配个人 / 小型团队出行规划场景。

一、设计核心目标

  1. 多维度图层叠加：将时间距离、代表美食、代表景区三类核心数据整合到同一 GIS 地图，一键切换查看。
  2. 自驾场景适配：精准匹配 1-5 小时自驾圈，支持路线规划、点位标记、距离 / 时间测算。
  3. 轻量化落地：基于开源 GIS 工具实现，无需复杂服务器，个人即可部署使用。

二、整体架构设计

（一）技术栈选型（轻量化优先）

表格

模块 选型 核心优势
GIS 引擎 OpenLayers 6+ 开源免费、支持矢量图层、适配 Web 端，完美匹配你的地图样式
底图数据 高德 / 百度瓦片服务 精准路网、POI 丰富，解决自驾路线导航核心需求
数据存储 GeoJSON + SQLite 轻量易部署，无需数据库，直接加载本地地图数据
前端框架 Vue 3 + Element Plus 快速搭建操作界面，支持响应式布局
可视化库 ECharts + MapV 实现时间热力、点位分布、统计图表联动

（二）图层体系设计（对应你提供的 4 张地图）

表格

图层名称 核心内容 可视化样式 交互功能
基础底图层 行政边界、路网、POI（出发点 / 周边城市） 浅灰底色 + 紫色行政界线，保留原图风格 地图缩放 / 平移、定位到商丘中心点

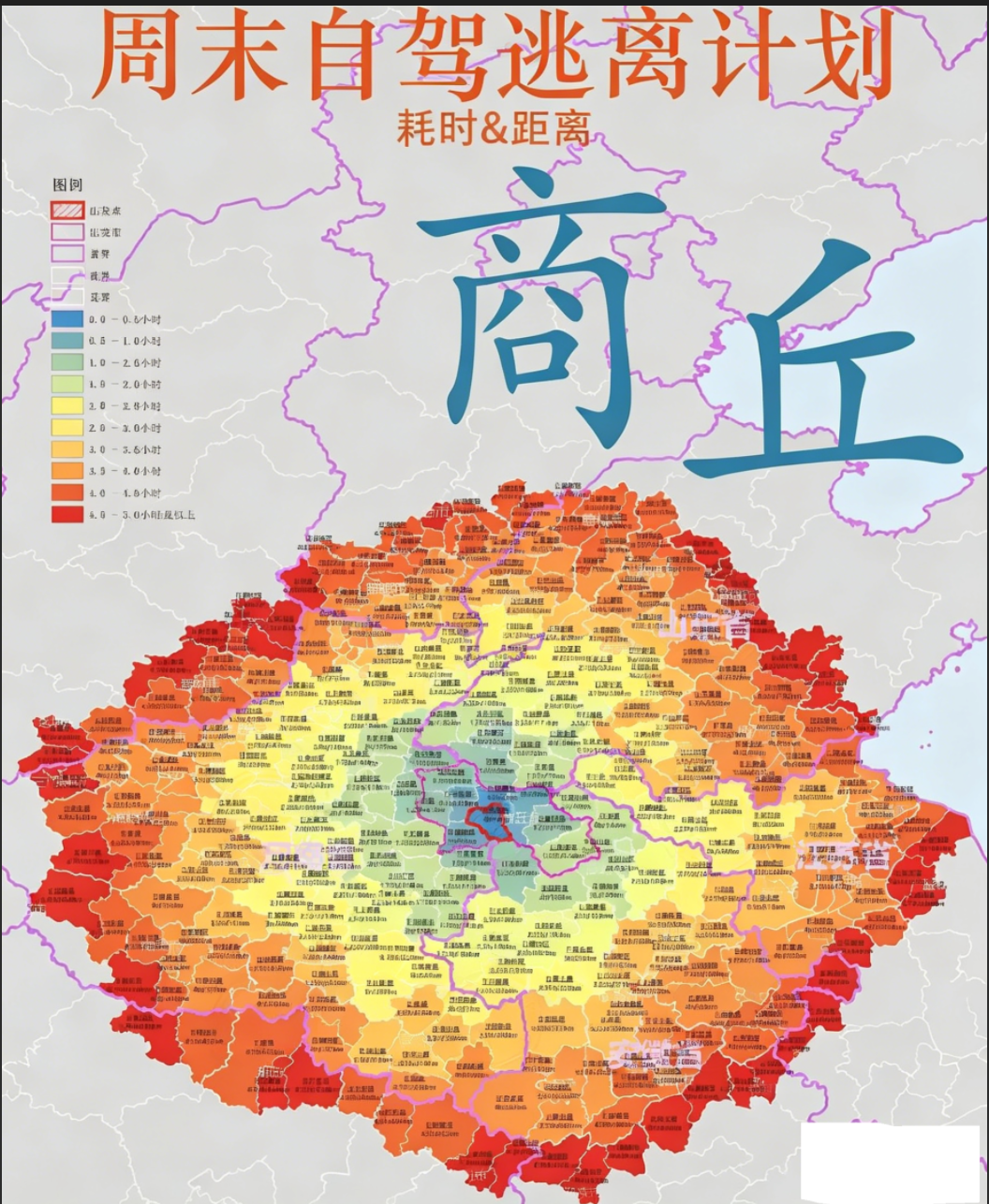

自驾时间 / 距离层（核心） 0-0.5h/0.5-1h/…/4.5-5h+ 分级区域 沿用原图分级色带（红 / 橙 / 黄 / 绿），面状填充 + 透明边框 点击分级区域显示：覆盖乡镇、距离中心距离、推荐景点 / 美食

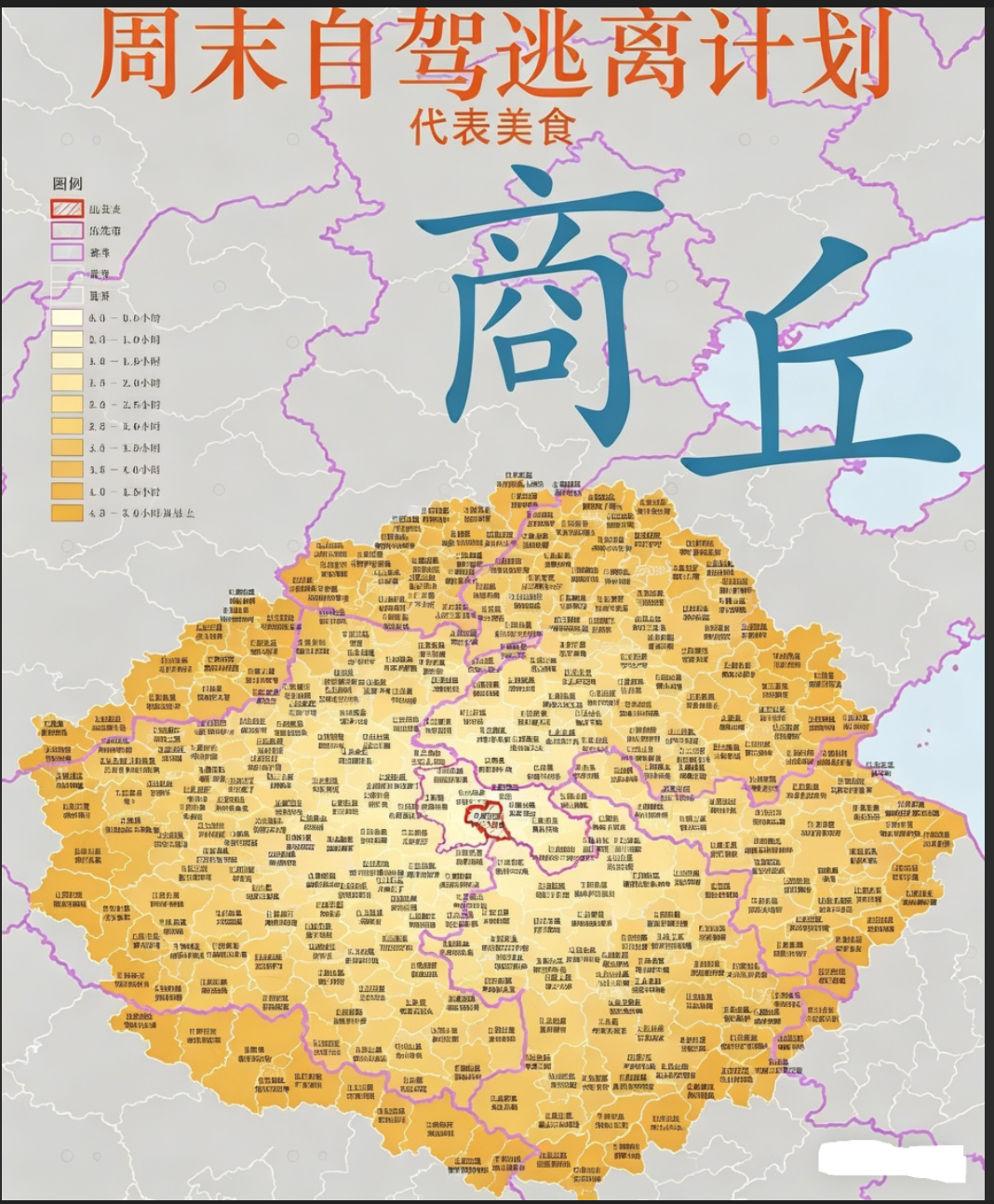

代表美食层 商丘及周边特色美食点位（如商丘水激馍、糟鱼、垛子羊肉等） 美食图标（餐具 / 食物样式）+ 弹窗详情（名称、推荐店、人均消费） 点击图标显示美食详情，支持按美食类型筛选

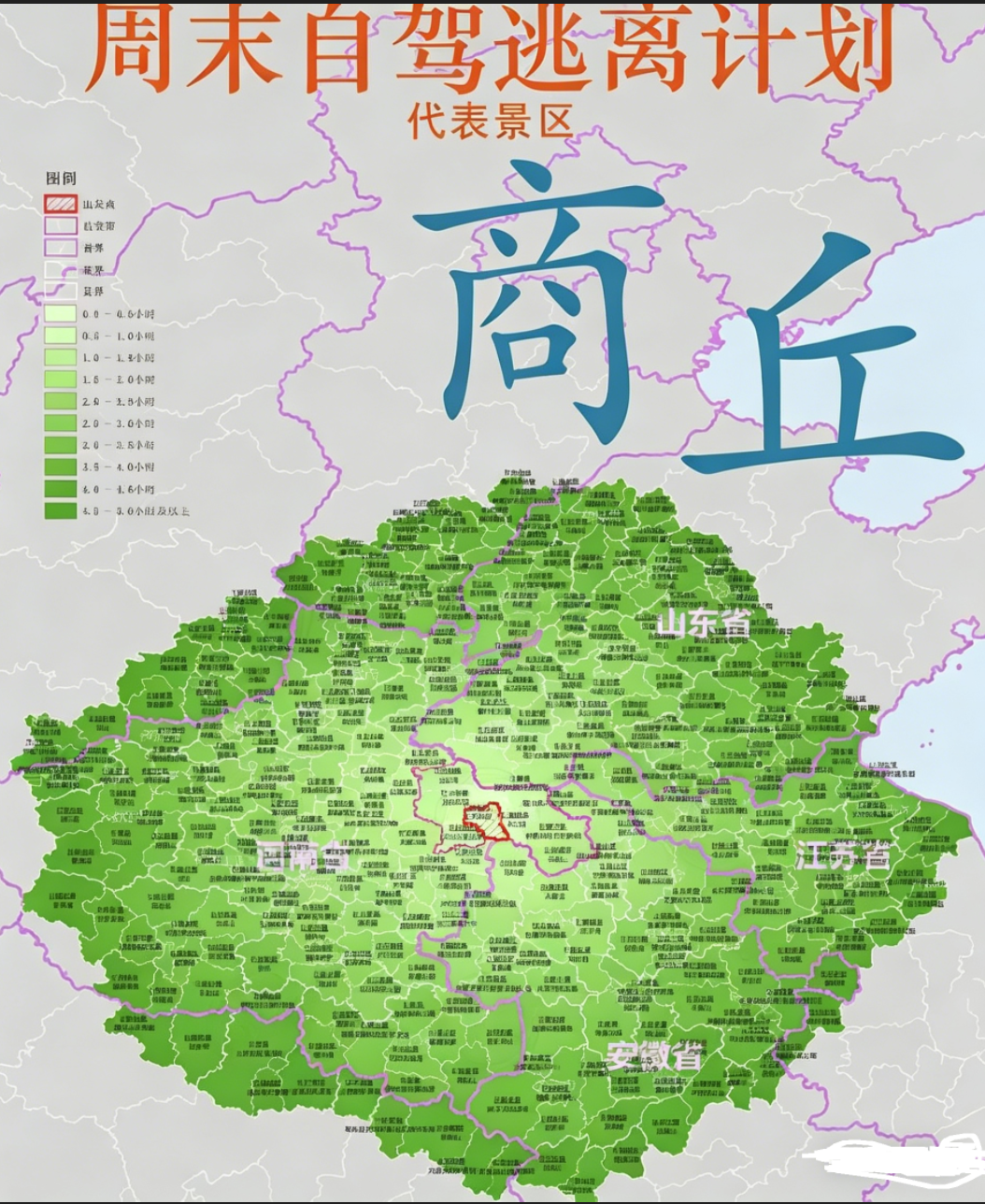

代表景区层 商丘及周边 A 级景区、小众逃离景点 景区图标（地标 / 山峰）+ 弹窗详情（开放时间、门票、游玩时长） 点击图标显示景区详情，支持按景区等级筛选
自驾路线层 从商丘出发的最优自驾路线 蓝色 / 红色路线线体，途经点标记 一键生成 1-3 小时 / 3-5 小时路线，显示途经节点、预计时长

三、核心功能模块设计

（一）地图交互核心功能

  1. 图层切换控制
    • 顶部悬浮切换栏，支持 “基础底图 / 时间距离 / 美食 / 景区” 四模式一键切换。
    • 支持叠加显示（如同时看景区分布 + 时间分级）。
  2. 空间测算工具
    • 测距：测量任意两点自驾距离（匹配路网，非直线距离）。
    • 测时：输入出发时间，自动匹配对应时间圈层（如 14:00 出发，显示 14:00-17:00 覆盖范围）。
    • 定位：一键定位到商丘市区，快速查找周边逃离点位。
  3. 分级热力展示
    • 基于自驾时间分级，生成热力面图（红色高风险拥堵 / 远距，绿色近距 / 易达）。
    • 结合拥堵数据（可选接入高德实时拥堵），动态显示 “逃离难度”。

（二）逃离计划管理模块

  1. 计划创建
    • 选择时间圈层（如 2 小时逃离圈）、美食类型、景区类型，系统自动筛选推荐点位。
    • 自定义计划名称、出行日期、人数，生成专属逃离路线。
  2. 点位详情联动
    • 地图点位点击 → 右侧弹出详情面板，包含：
      • 基础信息：名称、地址、距离、预计车程。
      • 配套信息：美食推荐、停车信息、避坑建议。
      • 地图联动：自动定位到该点位，放大显示。
  3. 路线导出
    • 支持导出自驾路线（文字版：途经道路、节点；图片版：地图截图 + 路线标注）。
    • 支持导出计划清单（Excel/CSV，适配手机查看）。

（三）数据统计模块

  1. 圈层统计：统计各时间圈层覆盖的乡镇数、景区数、美食店数。
  2. 类型统计：按美食类型（鲁菜 / 豫菜 / 小吃）、景区类型（自然 / 人文 / 亲子）统计分布数量。
  3. 趋势分析：记录多次逃离计划，统计高频逃离区域、偏好类型。

四、数据结构设计（适配 GIS）

核心采用GeoJSON格式存储，轻量化易加载，以下为核心数据结构示例：

（1）时间圈层数据（GeoJSON）

json

{
  "type": "FeatureCollection",
  "features": [
    {
      "type": "Feature",
      "properties": {
        "timeLevel": "0-0.5h",
        "distance": "0-30km",
        "area": "商丘市区周边",
        "scenicCount": 12,
        "foodCount": 28
      },
      "geometry": {
        "type": "Polygon",
        "coordinates": [[[115.0, 34.5], [115.5, 34.5], [115.5, 34.0], [115.0, 34.0], [115.0, 34.5]]]
      }
    }
  ]
}

（2）美食点位数据（GeoJSON）

json

{
  "type": "FeatureCollection",
  "features": [
    {
      "type": "Feature",
      "properties": {
        "name": "商丘水激馍",
        "type": "豫菜",
        "address": "商丘市梁园区凯旋路",
        "distance": "8km",
        "driveTime": "20分钟",
        "avgPrice": "40元/人",
        "recommend": "必点招牌，外酥里嫩"
      },
      "geometry": {
        "type": "Point",
        "coordinates": [115.65, 34.45]
      }
    }
  ]
}

（3）景区点位数据（GeoJSON）

json

{
  "type": "FeatureCollection",
  "features": [
    {
      "type": "Feature",
      "properties": {
        "name": "商丘火神台",
        "type": "人文景区",
        "address": "商丘市睢阳区",
        "distance": "12km",
        "driveTime": "30分钟",
        "ticket": "免费",
        "playTime": "2小时"
      },
      "geometry": {
        "type": "Point",
        "coordinates": [115.68, 34.42]
      }
    }
  ]
}

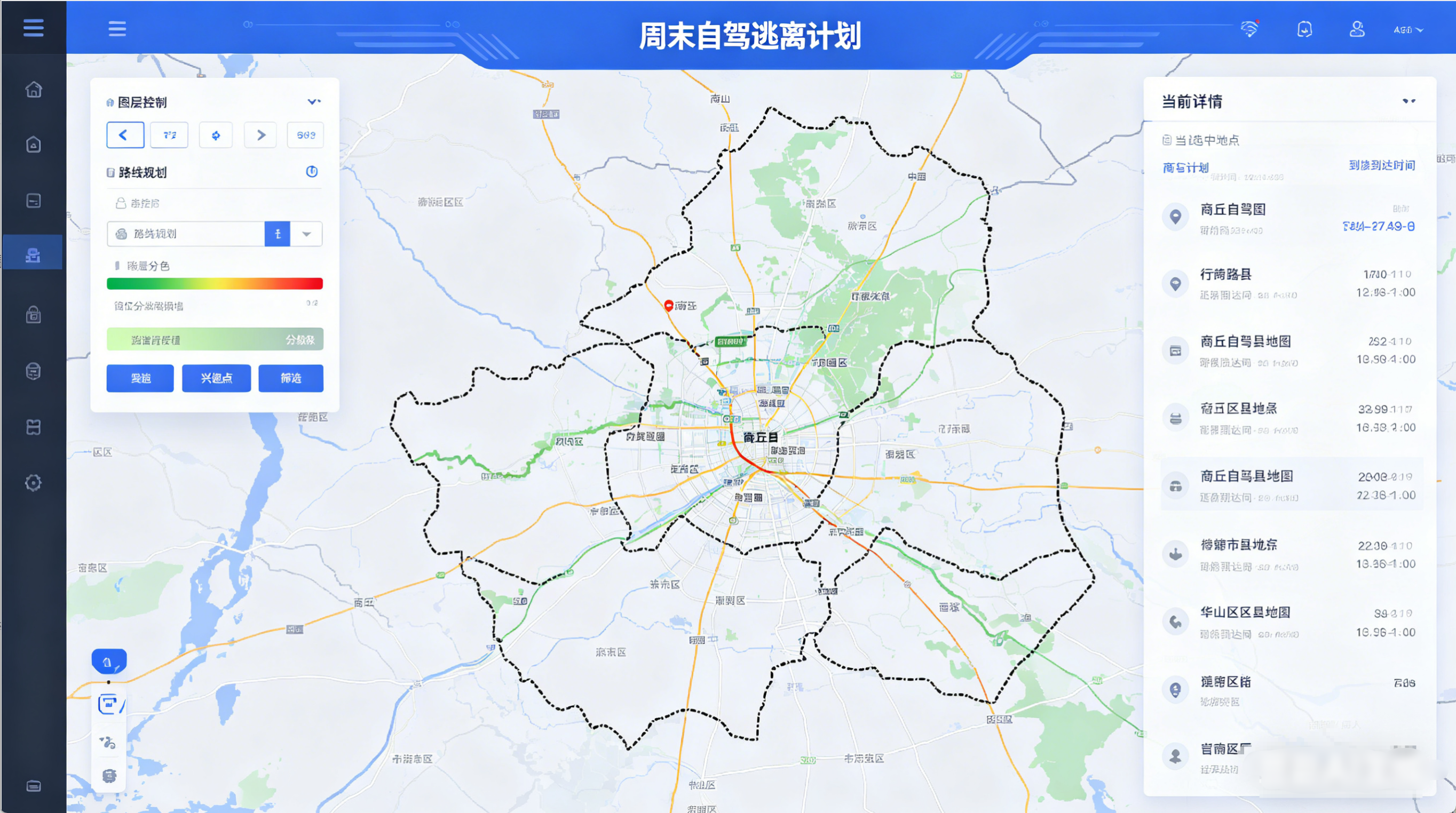

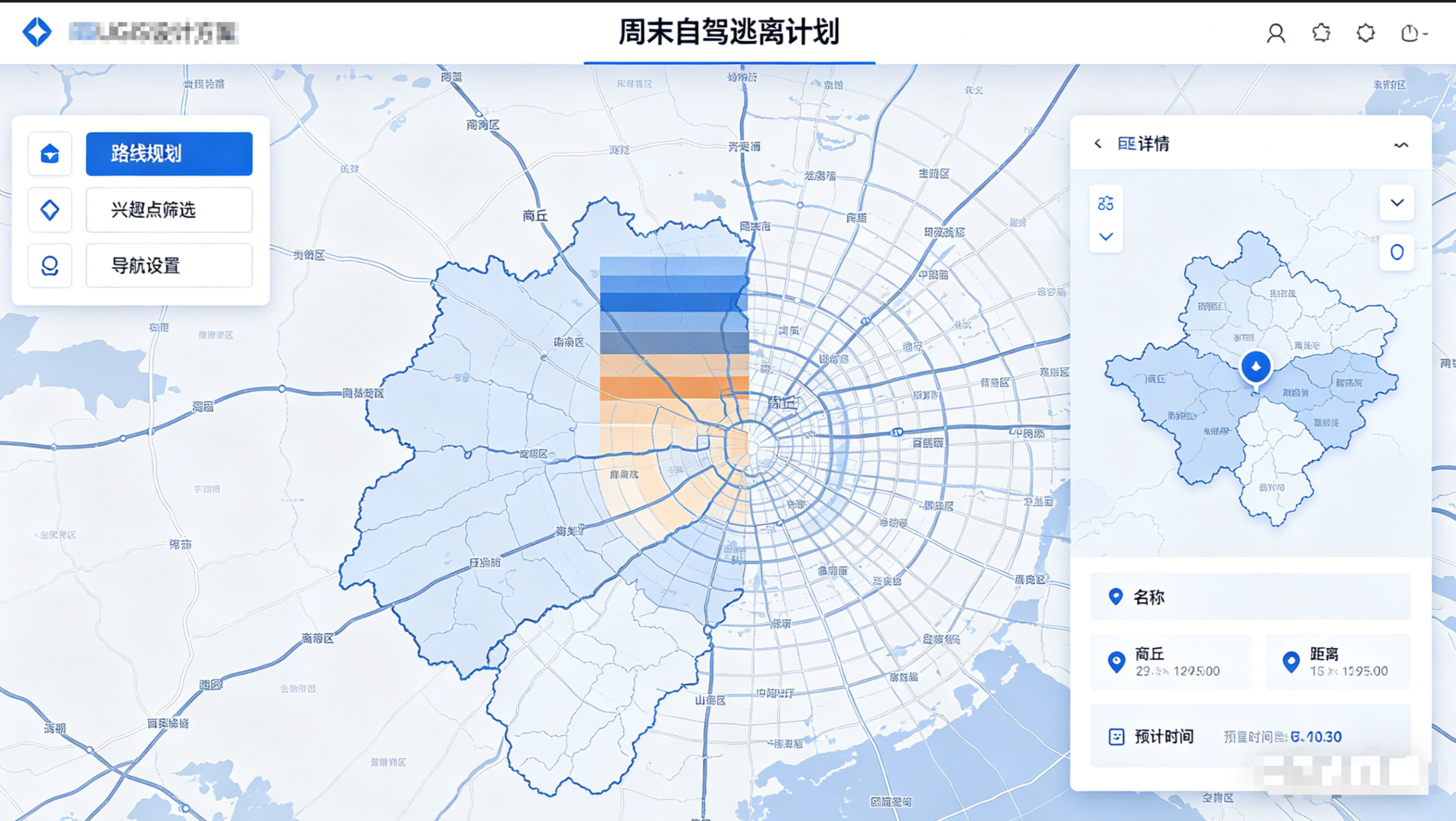

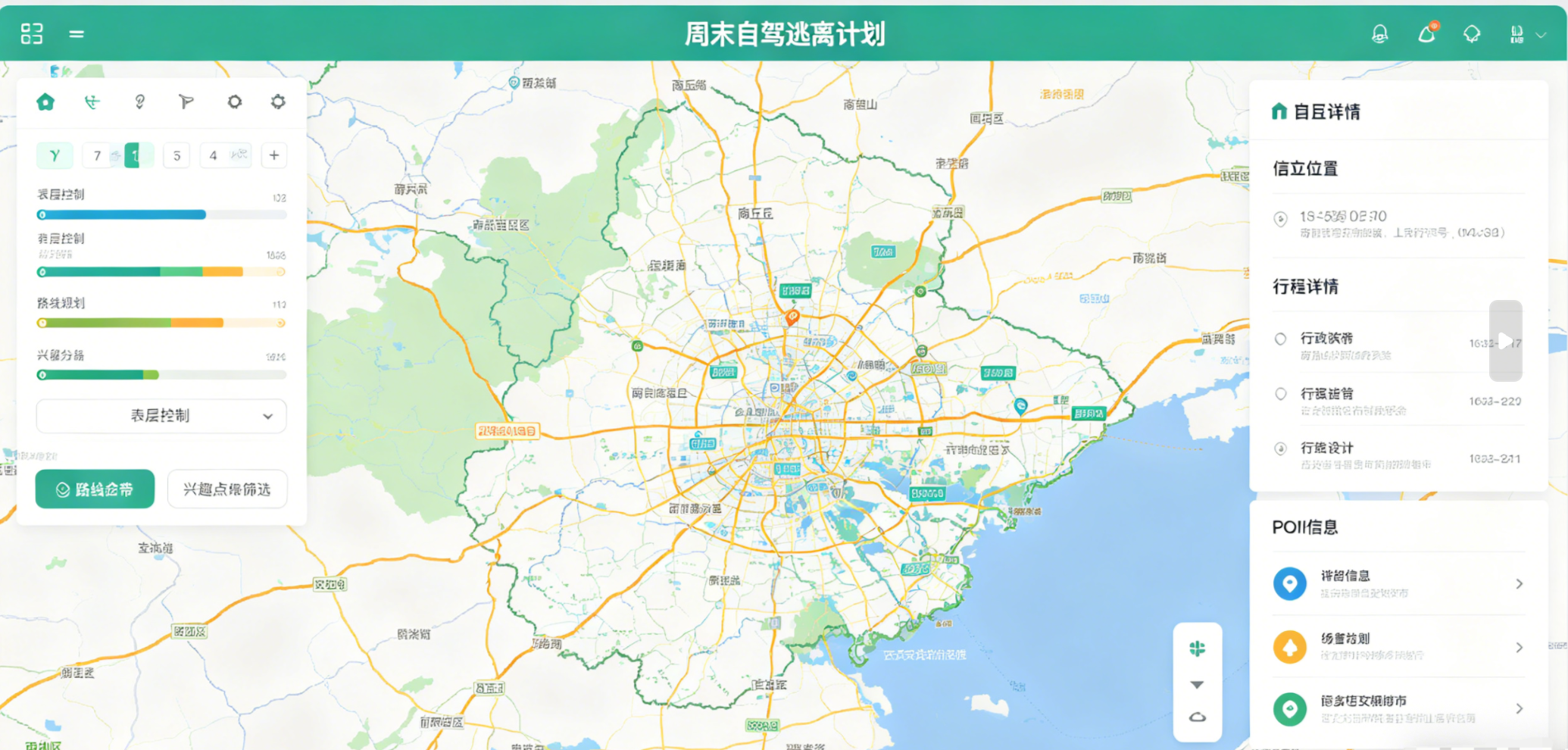

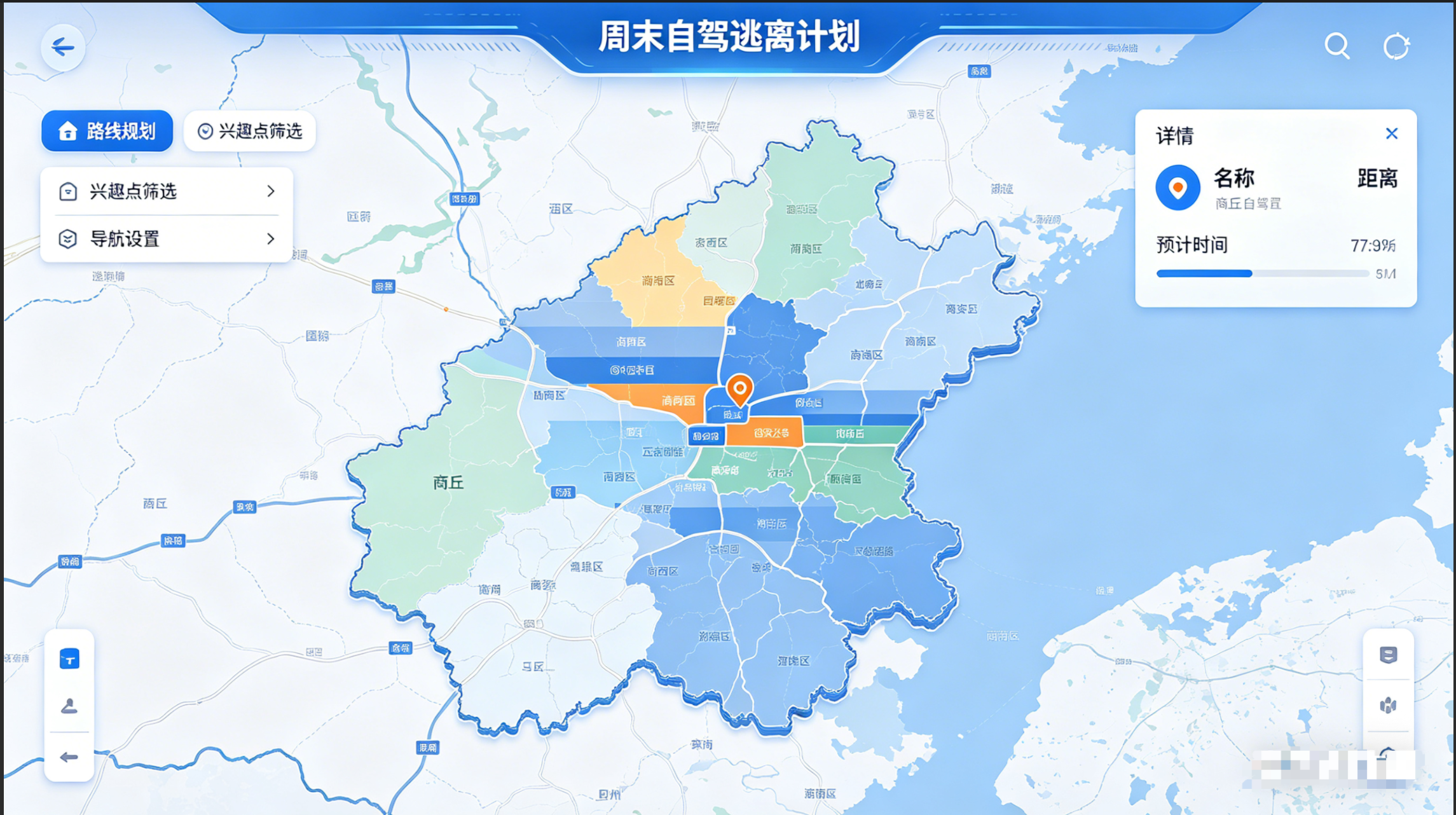

五、UI 界面布局设计（贴合原图样式）

（一）整体布局

表格

区域 位置 功能
顶部标题栏 页面顶部 显示 “周末自驾逃离计划・GIS 可视化平台”，保留原图 “商丘” 大字标题风格
左侧控制面板 左侧 1/5 区域 图层切换、筛选条件、计划管理、统计图表
中间地图主区域 中间 3/5 区域 核心 GIS 地图展示，保留原图分级色带、行政边界样式
右侧详情面板 右侧 1/5 区域 点位详情、路线信息、计划导出
底部状态栏 页面底部 显示当前地图层级、缩放比例、数据更新时间

（二）核心界面元素

  1. 图层切换栏（顶部）
    • 按钮样式：圆角矩形，默认灰色，选中时蓝色高亮。
    • 按钮文字：基础底图、时间圈层、美食点位、景区点位。
  2. 左侧筛选栏
    • 时间筛选：下拉选择 0-0.5h/0.5-1h/…/4.5-5h+。
    • 类型筛选：美食类型（小吃 / 豫菜）、景区类型（自然 / 人文）。
    • 统计面板：显示各圈层覆盖数量、热门逃离地 TOP5。
  3. 地图弹窗
    • 点击分级区域：显示弹窗，标题为 “XX 小时逃离圈”，内容包含覆盖范围、推荐点位。
    • 点击点位：显示弹窗，包含名称、距离、详情信息，底部有 “导航”“加入计划” 按钮。

六、落地实施步骤

（一）数据准备阶段

  1. 提取地图核心数据：
    • 时间圈层边界坐标（基于原图提取 GeoJSON）。
    • 美食点位：整理商丘及周边 100 + 特色美食名称、地址、坐标。
    • 景区点位：整理商丘及周边 50 + 代表景区坐标、信息。
  2. 数据标准化：统一坐标系统（WGS84），修正错误坐标，补充缺失信息。

七、扩展能力

  1. 实时数据接入：接入高德 / 百度实时交通数据，动态显示自驾拥堵情况，优化逃离路线。
  2. 社交分享：支持生成逃离计划海报（结合你的地图样式），分享至朋友圈 / 社群。
  3. 离线使用：打包本地数据，支持无网络环境下查看基础地图与计划。
  4. 多城市扩展：基于现有架构，快速扩展至其他城市（如北京、上海逃离计划）

基于前后端分离架构，围绕 GIS 地图、自驾圈层、美食 / 景区点位、用户计划四大核心模块，设计一套完整、可落地的 RESTful API 接口，适配 OpenLayers 前端 GIS 渲染，支持高并发、可扩展。

接口设计总览

1. 设计原则

  • RESTful 规范：统一使用 HTTP 方法（GET/POST/PUT/DELETE），语义化 URL
  • 分层解耦：按业务模块拆分接口，便于维护与迭代
  • GIS 适配：支持 GeoJSON 格式数据输出，直接对接 OpenLayers 图层渲染
  • 权限控制：基础接口开放，用户相关接口需身份认证
  • 统一响应格式：标准化返回结构，便于前端统一处理

2. 统一响应格式

json

{
  "code": 200,          // 响应码：200成功，400参数错误，401未授权，500服务器错误
  "msg": "success",     // 响应信息
  "data": {},           // 响应数据（GeoJSON/列表/对象）
  "timestamp": 1712889600000  // 时间戳
}

3. 通用请求头

plaintext

Content-Type: application/json
Authorization: Bearer {token}  // 需认证接口必填

核心接口设计（按模块拆分）

模块 1：GIS 地图基础接口

1.1 获取底图配置接口
  • 接口 URL：GET /api/gis/base/config
  • 接口说明：获取底图瓦片服务、坐标系、中心点等基础配置，前端初始化地图使用
  • 响应示例：

json

{
  "code": 200,
  "msg": "success",
  "data": {
    "center": [115.65, 34.45],  // 商丘中心点坐标（WGS84）
    "zoom": 9,                  // 初始缩放层级
    "projection": "EPSG:4326",  // 坐标系
    "tileUrl": "https://webrd0{1-4}.is.autonavi.com/appmaptile?lang=zh_cn&size=1&scale=1&style=8&x={x}&y={y}&z={z}", // 高德底图
    "maxZoom": 18,
    "minZoom": 5
  },
  "timestamp": 1712889600000
}
1.2 获取自驾时间圈层接口（核心 GIS 接口）
  • 接口 URL：GET /api/gis/time-circle
  • 接口说明：获取 0-0.5h/0.5-1h/…/4.5h+ 分级圈层 GeoJSON 数据，直接渲染时间热力图
  • 请求参数：无（可扩展cityId支持多城市）
  • 响应示例（GeoJSON 格式，直接对接 OpenLayers Vector 图层）：

json

{
  "code": 200,
  "msg": "success",
  "data": {
    "type": "FeatureCollection",
    "features": [
      {
        "type": "Feature",
        "properties": {
          "timeLevel": "0-0.5h",
          "timeLevelName": "0-0.5小时",
          "color": "#0066CC",
          "distanceRange": "0-30km",
          "areaName": "商丘市区周边"
        },
        "geometry": {
          "type": "Polygon",
          "coordinates": [[[115.5, 34.5], [115.8, 34.5], [115.8, 34.3], [115.5, 34.3], [115.5, 34.5]]]
        }
      },
      {
        "type": "Feature",
        "properties": {
          "timeLevel": "0.5-1h",
          "timeLevelName": "0.5-1小时",
          "color": "#339966",
          "distanceRange": "30-60km"
        },
        "geometry": {
          "type": "Polygon",
          "coordinates": [[[115.3, 34.6], [116.0, 34.6], [116.0, 34.2], [115.3, 34.2], [115.3, 34.6]]]
        }
      }
      // 其他时间层级...
    ]
  },
  "timestamp": 1712889600000
}
1.3 获取行政边界接口
  • 接口 URL：GET /api/gis/boundary
  • 接口说明：获取商丘市及周边省 / 市 / 县行政边界 GeoJSON，用于地图边界渲染
  • 请求参数：level（可选，1 省 / 2 市 / 3 县）
  • 响应：标准 GeoJSON FeatureCollection

模块 2：美食 / 景区点位接口

2.1 获取美食点位列表接口
  • 接口 URL：GET /api/food/list
  • 接口说明：获取美食点位 GeoJSON，支持筛选，前端渲染美食图层
  • 请求参数（Query）：

    表格

    参数名 类型 必填 说明
    timeLevel String 否 时间层级（如 0-0.5h）
    type String 否 美食类型（豫菜 / 小吃 / 特色菜）
    keyword String 否 搜索关键词
  • 响应示例：

json

{
  "code": 200,
  "msg": "success",
  "data": {
    "type": "FeatureCollection",
    "features": [
      {
        "type": "Feature",
        "properties": {
          "id": 1001,
          "name": "商丘水激馍",
          "type": "豫菜",
          "address": "商丘市梁园区凯旋路中段",
          "distance": "8km",
          "driveTime": "20分钟",
          "avgPrice": 40,
          "recommend": "必点招牌，外酥里嫩",
          "imgUrl": "/oss/food/1001.jpg"
        },
        "geometry": {
          "type": "Point",
          "coordinates": [115.65, 34.45]
        }
      }
      // 其他美食点位...
    ]
  },
  "timestamp": 1712889600000
}
2.2 获取美食详情接口
  • 接口 URL：GET /api/food/{id}
  • 接口说明：获取单个美食点位详细信息，用于弹窗展示
  • 响应：包含详细介绍、推荐菜品、营业时间、用户评价等
2.3 获取景区点位列表接口
  • 接口 URL：GET /api/scenic/list
  • 接口说明：获取景区点位 GeoJSON，支持筛选，前端渲染景区图层
  • 请求参数（Query）：

    表格

    参数名 类型 必填 说明
    timeLevel String 否 时间层级
    type String 否 景区类型（人文 / 自然 / 亲子）
    level String 否 景区等级（A/2A/3A/4A/5A）
    keyword String 否 搜索关键词
  • 响应：标准 GeoJSON FeatureCollection，结构同美食接口
2.4 获取景区详情接口
  • 接口 URL：GET /api/scenic/{id}
  • 接口说明：获取单个景区详细信息，包含开放时间、门票、游玩攻略等

模块 3：自驾路线与测算接口

3.1 自驾路线规划接口
  • 接口 URL：POST /api/route/plan
  • 接口说明：根据起点、终点 / 时间圈层，规划最优自驾路线
  • 请求体：

json

{
  "startPoint": [115.65, 34.45],  // 起点坐标（商丘）
  "endPoint": [116.2, 34.8],      // 终点坐标（可选，二选一）
  "timeLevel": "2-2.5h",          // 时间圈层（可选，二选一）
  "strategy": "fastest"           // 策略：fastest最快/shortest最短/avoid-toll避收费
}
  • 响应示例：

json

{
  "code": 200,
  "msg": "success",
  "data": {
    "routeGeoJson": {
      "type": "Feature",
      "properties": {
        "distance": "120km",
        "duration": "2小时15分钟",
        "toll": "15元"
      },
      "geometry": {
        "type": "LineString",
        "coordinates": [[115.65, 34.45], [115.7, 34.5], ..., [116.2, 34.8]]
      }
    },
    "steps": [
      {
        "instruction": "沿凯旋路向北行驶",
        "distance": "2km",
        "duration": "5分钟"
      }
      // 路线步骤...
    ]
  },
  "timestamp": 1712889600000
}
3.2 距离 / 时间测算接口
  • 接口 URL：POST /api/route/calculate
  • 接口说明：测算两点间自驾距离与时间，用于地图测距工具
  • 请求体：

json

{
  "startPoint": [115.65, 34.45],
  "endPoint": [116.2, 34.8]
}
  • 响应：

json

{
  "code": 200,
  "msg": "success",
  "data": {
    "distance": "120km",
    "duration": "2小时15分钟"
  }
}

模块 4：用户逃离计划接口（需认证）

4.1 创建逃离计划接口
  • 接口 URL：POST /api/plan/create
  • 接口说明：用户创建专属周末逃离计划
  • 请求体：

json

{
  "planName": "商丘2小时美食逃离计划",
  "timeLevel": "2-2.5h",
  "foodIds": [1001, 1002],
  "scenicIds": [2001, 2002],
  "routeId": 3001,
  "departureTime": "2026-04-19 09:00:00",
  "remark": "带家人出行，避开拥堵路段"
}
  • 响应：返回创建成功的计划 ID 与详情
4.2 获取我的计划列表接口
  • 接口 URL：GET /api/plan/my
  • 接口说明：获取当前用户创建的所有逃离计划
  • 响应：计划列表，包含计划名称、时间、状态等
4.3 计划详情 / 更新 / 删除接口
  • GET /api/plan/{id}：获取计划详情
  • PUT /api/plan/{id}：更新计划信息
  • DELETE /api/plan/{id}：删除计划

模块 5：数据统计接口

5.1 圈层统计接口
  • 接口 URL：GET /api/stat/circle
  • 接口说明：统计各时间圈层的美食、景区数量，用于左侧统计面板
  • 响应示例：

json

{
  "code": 200,
  "msg": "success",
  "data": [
    {"timeLevel": "0-0.5h", "foodCount": 28, "scenicCount": 12},
    {"timeLevel": "0.5-1h", "foodCount": 56, "scenicCount": 25},
    // 其他层级...
  ]
}
5.2 热门点位统计接口
  • 接口 URL：GET /api/stat/hot
  • 接口说明：获取热门美食 / 景区 TOP10，用于推荐展示
  • 响应：热门点位列表，包含名称、打卡数、评分等

后端技术实现方案

1. 技术栈选型

表格

层级 技术选型 说明
后端框架 Spring Boot 3.x + Spring MVC 快速搭建 RESTful 接口
GIS 空间数据 PostGIS + PostgreSQL 存储空间数据，支持空间查询、圈层计算
数据格式 GeoJSON 前后端 GIS 数据交互标准格式
路线规划 高德 / 百度地图 API 调用第三方 API 实现精准路线规划
权限控制 Spring Security + JWT 用户认证与接口权限控制
文件存储 OSS 对象存储 存储美食 / 景区图片
缓存 Redis 缓存热点数据（如圈层数据、热门点位），提升接口性能

2. 核心实现逻辑

2.1 时间圈层数据生成
  • 基于商丘中心点，通过路网可达性分析（结合 PostGIS 路网数据），计算不同自驾时间的覆盖范围
  • 预生成圈层 GeoJSON 数据，缓存至 Redis，接口直接返回，提升响应速度
  • 支持定期更新（如每月更新一次，适配路网变化）
2.2 点位空间查询
  • 美食 / 景区点位存储为 PostGIS Point 类型，支持按时间圈层、空间范围筛选
  • 核心 SQL 示例（按时间圈层筛选点位）：

sql

SELECT f.*, ST_AsGeoJSON(f.geom) as geom
FROM t_food f
JOIN t_time_circle c ON ST_Contains(c.geom, f.geom)
WHERE c.time_level = '0-0.5h'
AND f.del_flag = 0;
2.3 路线规划实现
  • 调用高德地图路径规划 API，传入起点 / 终点坐标，获取路线 GeoJSON 与步骤信息
  • 对 API 返回数据进行封装，转换为前端适配的格式，缓存常用路线

3. 性能优化

  • 空间索引：PostGIS 为 geom 字段创建空间索引，提升空间查询速度
  • 数据缓存：圈层数据、热门点位等静态数据缓存至 Redis，接口响应时间 < 100ms
  • 分页查询：点位列表支持分页，避免一次性返回大量数据
  • GeoJSON 压缩：对返回的 GeoJSON 数据进行压缩，减少网络传输量

前端对接实现（OpenLayers 核心代码）

1. 加载时间圈层图层

javascript

运行

// 初始化地图
import Map from 'ol/Map';
import View from 'ol/View';
import TileLayer from 'ol/layer/Tile';
import XYZ from 'ol/source/XYZ';
import VectorLayer from 'ol/layer/Vector';
import VectorSource from 'ol/source/Vector';
import GeoJSON from 'ol/format/GeoJSON';
import { Style, Fill, Stroke } from 'ol/style';

// 1. 获取底图配置
fetch('/api/gis/base/config')
  .then(res => res.json())
  .then(config => {
    // 2. 初始化底图
    const baseLayer = new TileLayer({
      source: new XYZ({ url: config.data.tileUrl })
    });

    // 3. 获取时间圈层数据
    fetch('/api/gis/time-circle')
      .then(res => res.json())
      .then(circleData => {
        // 4. 创建矢量图层
        const circleSource = new VectorSource({
          features: new GeoJSON().readFeatures(circleData.data)
        });

        // 5. 配置样式（对应原图分级色带）
        const circleLayer = new VectorLayer({
          source: circleSource,
          style: feature => {
            const color = feature.get('color');
            return new Style({
              fill: new Fill({ color: color + '66' }), // 透明填充
              stroke: new Stroke({ color: color, width: 2 })
            });
          }
        });

        // 6. 初始化地图
        new Map({
          target: 'map-container',
          layers: [baseLayer, circleLayer],
          view: new View({
            center: config.data.center,
            zoom: config.data.zoom,
            projection: config.data.projection
          })
        });
      });
  });

2. 加载美食 / 景区点位图层

javascript

运行

// 加载美食图层
const loadFoodLayer = () => {
  fetch('/api/food/list?timeLevel=0-0.5h')
    .then(res => res.json())
    .then(foodData => {
      const foodSource = new VectorSource({
        features: new GeoJSON().readFeatures(foodData.data)
      });

      const foodLayer = new VectorLayer({
        source: foodSource,
        // 配置美食图标样式
        style: new Style({
          image: new Icon({
            src: '/icons/food.png',
            scale: 0.7
          })
        })
      });

      map.addLayer(foodLayer);

      // 绑定点击事件，显示详情弹窗
      foodLayer.on('click', e => {
        const feature = e.target.getFeaturesAtPixel(e.pixel)[0];
        if (feature) {
          showFoodDetail(feature.getProperties());
        }
      });
    });
};

  如果对您有所帮助，请点赞打赏支持！

最后分享一下地图下载器设计及下载地址：

链接：https://pan.baidu.com/s/1RZX7JpTpxES-G7GiaVUxOw
提取码：61cn

地图下载器代码结构设计及功能实现_地图下载管理器解析-CSDN博客

技术合作交流qkoq：2401315930

Logo
AtomGit开源社区

AtomGit 是由开放原子开源基金会联合 CSDN 等生态伙伴共同推出的新一代开源与人工智能协作平台。平台坚持“开放、中立、公益”的理念，把代码托管、模型共享、数据集托管、智能体开发体验和算力服务整合在一起，为开发者提供从开发、训练到部署的一站式体验。

更多推荐

cover

用音频处理项目串联介绍：大模型技术演进路线

avatar AtomGit开源社区
cover

免费AI编程工具每日3000万Token，注册即领专业版会员

avatar AtomGit开源社区
cover

专业干货！AI写专著工具推荐，助力20万字专著快速生成！

avatar AtomGit开源社区
