考虑大规模电动汽车接入电网的双层优化调度策略 软件：Matlab；cplex 介绍：摘要：随着经济发展和化石燃料短缺、环境污染严重的矛盾日益尖锐，电动汽车（ Electric Vehicle,EV）的发展和普及将成为必然趋势。 大规模无序充电的电动汽车接入电网充电将给电网带来强大的冲击，并可能导致电网局部过负荷，威胁电网运行的安全性和经济性。 因此研究了发电机、电动汽车、风力的协同优化计划问题，提出了一种基于输电和配电系统层面的电动汽车充放电计划双层优化调度策略。 在输电网层，以减少发电机组的运行成本、 PM2.5排放量、用户的总充电成本和弃风电量为目标，建立了基于机组最优组合的上层优化调度模型；在配电网层，以降低网损为目标，考虑网络安全约束和电动汽车的空间迁移特性，建立了基于最优潮流的下层优化调度模型。 在基于标准10机输电网和正EE33节点配电网的电力系统仿真模型上，对所提的基于双层优化的大规模电动汽车充放电调度策略进行了仿真分析，验证了所提双层优化调度策略的有效性和优越性 复现程序 这段代码是两个程序放在一起的，分别是"机组组合"和"线性化MILP模型"。 "机组组合"部分： 这部分代码主要是定义了一些机组的参数和数据，包括机组数量、时间尺度、场景数量等。还定义了机组的最大出力、最小出力、启停机时间等参数。这些数据用于后续的线性化MILP模型。 "线性化MILP模型"部分： 这部分代码实现了一个线性化的MILP（Mixed-Integer Linear Programming）模型，用于求解配电网的潮流优化问题。该模型考虑了电动汽车的充放电、风电场景、不同电价场景等因素。 代码中定义了一些变量和约束条件，包括机组的启停机状态、机组的启停费用、机组的功率输出、风机的出力、电动汽车的充放电数量等。目标函数是最小化总成本，包括燃料费用、污染物排放费用、弃风惩罚成本、机组启停机成本和车主的充电成本。 代码使用了一些数学建模的技巧，如二阶锥约束和线路最大功率约束。最后，通过调用优化求解器求解模型，得到了最优解。 总的来说，这段代码实现了一个复杂的潮流优化模型，用于解决配电网的运行问题，包括机组组合、电动汽车充放电、风电场景等因素的考虑。它可以应用在电力系统领域，用于优化电网的运行和调度，提高能源利用效率和降低成本。

一、概述

随着电动汽车（EV）渗透率的快速提升，其充电负荷的随机性和波动性对配电网安全经济运行带来显著挑战。本文档所述代码基于双层优化框架，通过上层机组组合（UC）与下层配电网潮流优化（OPF）的协同计算，实现含大规模电动汽车接入的电网多目标优化调度。代码采用数学优化模型（混合整数线性规划MILP、混合整数二阶锥规划MISOCP），兼顾电网运行经济性（燃料成本、减排成本）与安全性（电压约束、功率约束），同时考虑风电不确定性、电动汽车时空分布特性，为电网调度决策提供量化支撑。

考虑大规模电动汽车接入电网的双层优化调度策略 软件：Matlab；cplex 介绍：摘要：随着经济发展和化石燃料短缺、环境污染严重的矛盾日益尖锐，电动汽车（ Electric Vehicle,EV）的发展和普及将成为必然趋势。 大规模无序充电的电动汽车接入电网充电将给电网带来强大的冲击，并可能导致电网局部过负荷，威胁电网运行的安全性和经济性。 因此研究了发电机、电动汽车、风力的协同优化计划问题，提出了一种基于输电和配电系统层面的电动汽车充放电计划双层优化调度策略。 在输电网层，以减少发电机组的运行成本、 PM2.5排放量、用户的总充电成本和弃风电量为目标，建立了基于机组最优组合的上层优化调度模型；在配电网层，以降低网损为目标，考虑网络安全约束和电动汽车的空间迁移特性，建立了基于最优潮流的下层优化调度模型。 在基于标准10机输电网和正EE33节点配电网的电力系统仿真模型上，对所提的基于双层优化的大规模电动汽车充放电调度策略进行了仿真分析，验证了所提双层优化调度策略的有效性和优越性 复现程序 这段代码是两个程序放在一起的，分别是"机组组合"和"线性化MILP模型"。 "机组组合"部分： 这部分代码主要是定义了一些机组的参数和数据，包括机组数量、时间尺度、场景数量等。还定义了机组的最大出力、最小出力、启停机时间等参数。这些数据用于后续的线性化MILP模型。 "线性化MILP模型"部分： 这部分代码实现了一个线性化的MILP（Mixed-Integer Linear Programming）模型，用于求解配电网的潮流优化问题。该模型考虑了电动汽车的充放电、风电场景、不同电价场景等因素。 代码中定义了一些变量和约束条件，包括机组的启停机状态、机组的启停费用、机组的功率输出、风机的出力、电动汽车的充放电数量等。目标函数是最小化总成本，包括燃料费用、污染物排放费用、弃风惩罚成本、机组启停机成本和车主的充电成本。 代码使用了一些数学建模的技巧，如二阶锥约束和线路最大功率约束。最后，通过调用优化求解器求解模型，得到了最优解。 总的来说，这段代码实现了一个复杂的潮流优化模型，用于解决配电网的运行问题，包括机组组合、电动汽车充放电、风电场景等因素的考虑。它可以应用在电力系统领域，用于优化电网的运行和调度，提高能源利用效率和降低成本。

代码整体分为两大核心模块：

1. 机组组合模块（UC_MILP.m）：基于MILP模型，优化常规机组的启停计划与出力分配，计及风电场景、电动汽车充放电需求及污染物排放成本。
2. 配电网潮流优化模块（OptimalPowerFlow_MISOCP.m）：基于二阶锥松弛（SOCP）的MISOCP模型，实现分时段配电网潮流计算，优化电动汽车在各节点的充放电布局，控制网损与电压偏差。

代码运行依赖MATLAB环境及优化求解器（Gurobi/Cplex），支持并行计算，默认适配IEEE 33节点配电网拓扑，可通过参数调整适配不同电网规模与电动汽车接入场景。

二、核心模块功能详解

（一）机组组合模块（UC_MILP.m）

1. 模块定位与目标

上层机组组合模块聚焦输电网层面的源侧优化，以“最小化系统综合成本”为目标，在满足负荷需求、风电消纳、机组运行约束的前提下，确定10台常规机组的24小时启停状态、出力计划，以及全系统电动汽车的总充放电需求分配。

2. 核心功能与计算逻辑

（1）基础数据与场景构建

模块首先定义电网基础参数与优化边界条件，核心数据包括：

• 机组参数：10台常规机组的额定出力（Pmax/Pmin）、燃料成本系数（a/b/c）、最小开停机时间（Ton/Toff）、启动成本（热启动Sh/冷启动Sc）及爬坡速率（deltahot/deltacold），覆盖火电机组典型运行特性。
• 负荷与风电数据：24小时系统基础负荷（PL）、20个风电出力场景（Pf）及场景概率（w），通过多场景分析应对风电波动性。
• 电动汽车参数：单车充放电功率（Pc/Pd）、分时段充放电电价（pricec/priced）、全系统电动汽车最大充放电数量限制（Ndmax/Ncmax）及全天总需求（Ndsummax/Ncsummax），支持15万辆级电动汽车接入场景。

（2）目标函数构建

综合成本最小化目标涵盖5项核心成本，通过加权求和形成单目标优化函数：

• 燃料成本：基于机组出力的二次函数模型，通过分段线性化（N段）将非线性成本转化为MILP可求解的线性项。
• 污染物排放成本：基于机组出力的污染物生成模型，结合碳价（Ce）计算SO₂、NOₓ等污染物的治理成本。
• 弃风惩罚成本：对未消纳的风电功率（Pf-Pfx）按单位弃风成本（Cw）计费，激励风电消纳。
• 机组启停成本：区分热启动与冷启动成本，根据机组停机时长判断启动类型（停机超冷启动时间Tcs则按冷启动计费）。
• 电动汽车用户成本：按分时电价计算电动汽车充电支出与放电收益，平衡电网与用户利益。

（3）约束条件体系

模块通过严格的约束保证优化结果的可行性，核心约束包括：

• 功率平衡约束：常规机组出力、风电消纳功率与电动汽车充放电功率之和，需匹配系统基础负荷，即：

常规机组总出力 + 风电消纳功率 + 电动汽车放电功率 = 系统基础负荷 + 电动汽车充电功率

• 机组运行约束：含最小/最大出力约束（Pmin≤P≤Pmax）、爬坡约束（相邻时段出力变化不超过deltahot/deltacold）、最小开停机时间约束（开机后需持续运行Ton时段，停机后需持续停运Toff时段）。
• 风电消纳约束：风电实际消纳功率（Pfx）不超过预测功率（Pf），避免弃风浪费。
• 电动汽车约束：分时段充放电数量不超过最大限制（Nd≤Ndmax、Nc≤Ncmax），且全天总充放电需求满足预设总量（sum(Nd)=Ndsummax、sum(Nc)=Ncsummax）。
• 备用容量约束：系统总可用容量（机组最大出力+风电+电动汽车放电）需预留10%负荷的备用容量（R=0.1×PL），应对负荷波动与设备故障。

（4）求解与结果输出

模块采用MILP模型，通过Gurobi/Cplex求解器求解大规模整数线性规划问题。求解后输出：

• 经济指标：分项成本（燃料、减排、弃风、启停、用户成本）及总成本（Price_total）。
• 运行计划：24小时×10台机组的启停状态（X，0=停机/1=开机）与出力分配（P）。

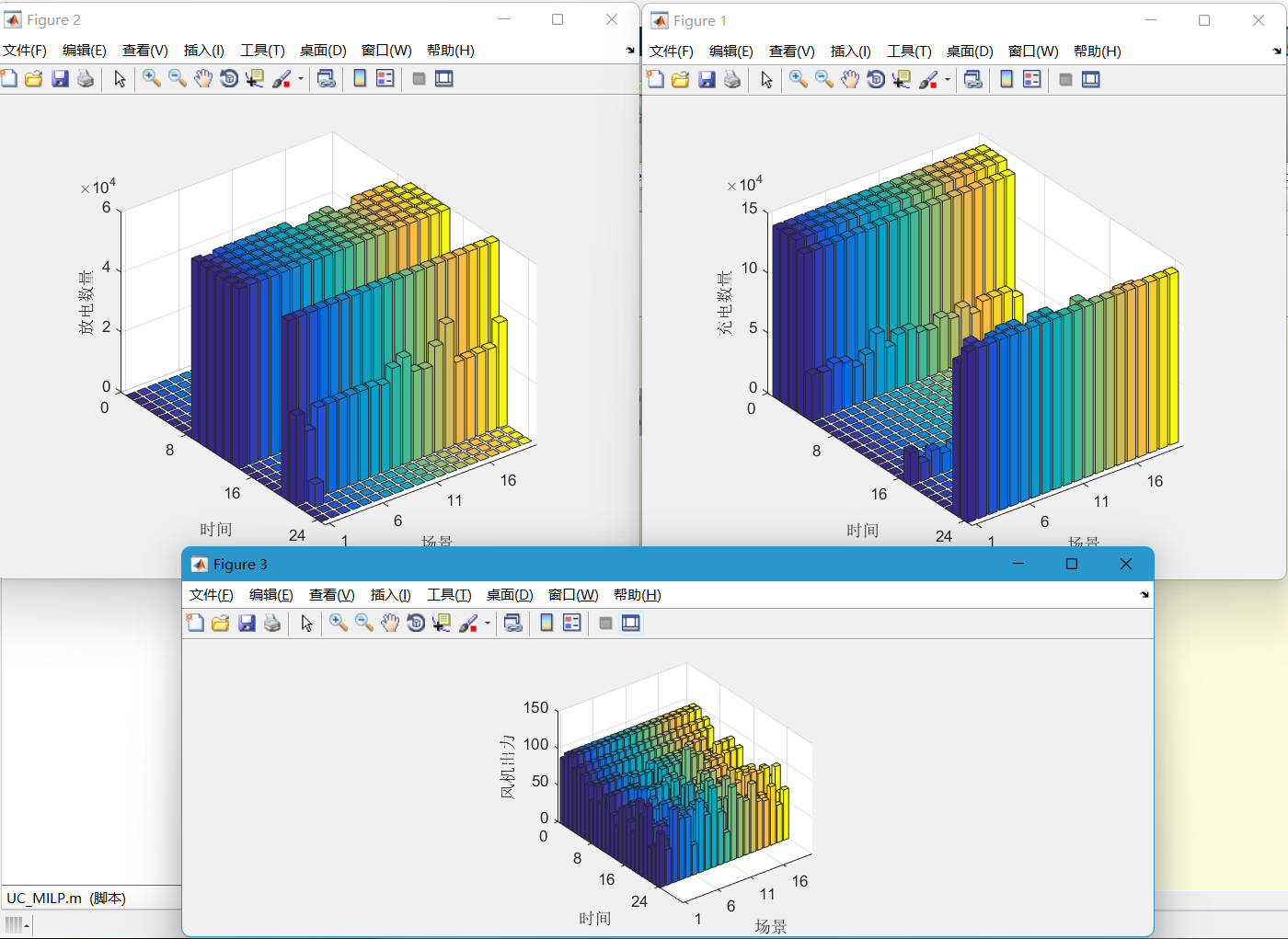

• 电动汽车需求：24小时×20场景下的总充放电数量（Nc/Nd）。
• 风电消纳：各场景下的风电实际消纳功率（Pfx）。

（二）配电网潮流优化模块（OptimalPowerFlow_MISOCP.m）

1. 模块定位与目标

下层配电网潮流优化模块聚焦配电网层面的负荷侧优化，以“最小化配电网网损”为核心目标，在满足节点电压约束、线路功率约束的前提下，将上层确定的电动汽车总充放电需求分配到IEEE 33节点的具体节点，实现电动汽车的时空调度。

2. 核心功能与计算逻辑

（1）基础数据与拓扑定义

模块基于IEEE 33节点配电网拓扑，定义核心参数：

• 电网参数：节点基础有功/无功负荷（Pload/Qload）、节点导纳矩阵（G/B，含电阻与电纳信息）、线路功率传输上限（Plinemax）、节点电压上下限（Vmin=0.93pu、Vmax=1.07pu），标幺值基准值SB=100MVA、UB=12.66kV。
• 电动汽车参数：单车充放电功率（Pc/Pd=0.000018pu）、上层分配的分区域电动汽车数量（住宅区Ndresid/Ncresid、商业区Ndcomme/Nccomme、工业区Ndindus/Ncindus），支持按区域特性分配充放电需求。
• 时间维度：采用24小时分时段优化（t=1~24），支持并行计算（parfor）以提升效率。

（2）模型构建与松弛策略

配电网潮流计算存在非线性约束（功率方程含电压乘积项），模块采用二阶锥松弛（SOCP）技术将非线性问题转化为凸优化问题，通过定义辅助变量简化计算：

• 电压平方变量（u=Volta²）：避免电压幅值的非线性项。
• 功率辅助变量（R=Volta(i)×Volta(j)×cosθ、T=Volta(i)×Volta(j)×sinθ）：将潮流方程中的三角函数项转化为线性项，其中θ为节点电压相角差。

目标函数以“最小化网损”为核心，通过节点导纳矩阵与辅助变量计算各支路功率损耗，形成线性目标函数。

（3）约束条件体系

• 潮流方程约束：基于节点功率平衡原理，对33个节点分别建立有功、无功功率平衡方程，计及基础负荷与电动汽车充放电功率的影响，例如节点i的有功平衡：

节点i基础有功负荷 + 电动汽车充电功率 - 电动汽车放电功率 = 该节点与相邻节点的有功功率交换之和

• 二阶锥约束：为保证松弛后的模型与原潮流模型等价，需满足R²+T²≤u(i)×u(j)，确保辅助变量的物理意义符合电压与相角关系。
• 电压与功率约束：节点电压平方（u）需在[Vmin², Vmax²]范围内，线路传输功率需在[-Plinemax, Plinemax]范围内，避免电压越限与线路过载。
• 电动汽车区域约束：同一区域内（如住宅区含节点1-4、18-24）的电动汽车充放电数量之和需等于上层分配的区域总需求，实现“上层总控-下层细分”的协同。

（4）求解与结果输出

模块采用MISOCP模型，通过Gurobi/Cplex求解器实现高效求解，输出结果包括：

• 电网运行指标：24小时配电网总网损（Ploss_total）、各节点电压幅值（Volta）与相角（Theta）。
• 电动汽车调度结果：各节点24小时充放电数量（Ncdata/Nddata），支持后续可视化分析。

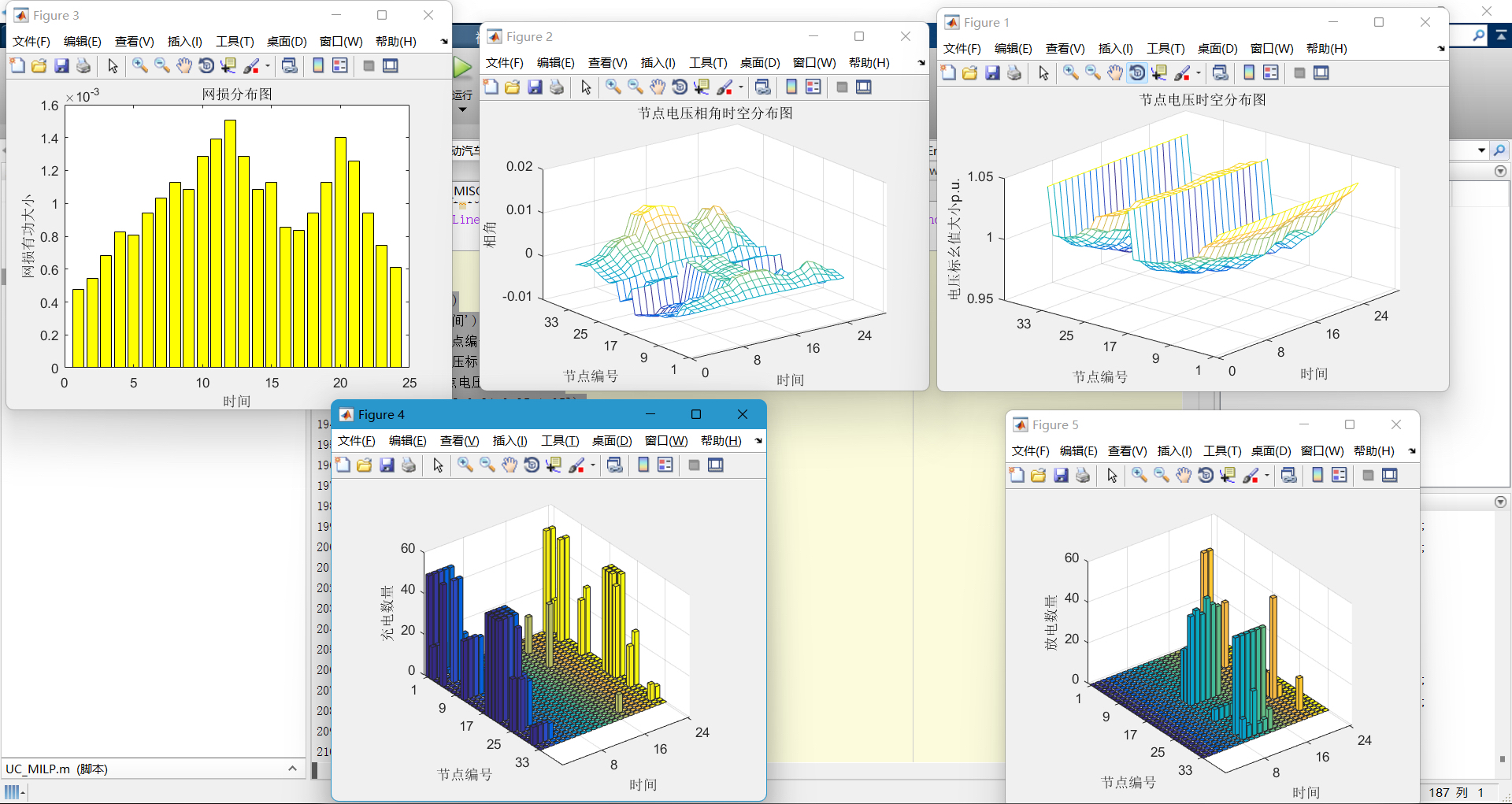

• 可视化图表：节点电压时空分布图、网损曲线图、电动汽车充放电数量三维分布图，直观展示优化效果。

三、整体运行流程与协同机制

代码采用“上层决策-下层验证”的双层迭代逻辑，具体流程如下：

1. 数据初始化阶段

• 读取电网拓扑（IEEE 33节点）、机组参数、负荷曲线、风电场景、电动汽车基础参数（单车功率、区域分布比例）。
• 配置求解器参数（Gurobi/Cplex的可行性 tolerance、收敛精度）、并行计算参数（parfor线程数）、线性化分段数（N，默认24，可下调至5以降低计算负荷）。

2. 上层机组组合计算

• 基于MILP模型求解24小时机组启停计划与出力分配，确定全系统电动汽车总充放电需求（分时段、分场景）。
• 输出上层优化结果：机组启停状态（X）、总充放电需求（Ndsum/Ncsum）、风电消纳计划（Pfx），作为下层优化的输入边界。

3. 下层配电网潮流优化

• 将上层输出的总充放电需求按区域分解（Ndresid/Ncresid等），作为下层区域约束。
• 采用并行计算分时段（t=1~24）求解MISOCP模型，优化各节点电动汽车充放电数量，计算网损与电压分布。
• 若下层优化发现电压越限或线路过载，反馈至上层调整机组出力或电动汽车总需求，迭代至满足约束（代码默认单次迭代，可通过二次开发增加闭环迭代逻辑）。

4. 结果汇总与可视化

• 整合上下层结果，生成经济指标（总成本、网损）、运行指标（电压偏差、机组利用率）、电动汽车调度指标（充放电时空分布）。
• 自动绘制三维柱状图（充放电数量）、 mesh图（电压/相角）、折线图（网损），支持调度人员直观评估优化效果。

四、运行环境与参数调整建议

1. 环境要求

• 软件环境：MATLAB R2016b及以上（推荐R2016b~R2020b，高版本可能增加内存占用），需安装优化工具箱（Optimization Toolbox）、并行计算工具箱（Parallel Computing Toolbox）。
• 求解器：Gurobi 8.0+或Cplex 12.6+，需配置MATLAB与求解器的接口（如gurobi_matlab.dll）。
• 硬件要求：建议CPU≥4核、内存≥16GB（20场景+N=24时，内存占用约8~12GB），硬盘预留至少10GB临时文件空间。

2. 参数调整建议

• 计算效率优化：若运行超时或电脑崩溃，可降低线性化分段数N（从24下调至5~10），或减少风电场景数量（SS从20下调至10）；关闭并行计算（注释parfor）可降低内存峰值占用。
• 场景适配调整：更换电网拓扑时，需修改节点负荷（Pload/Qload）、导纳矩阵（G/B）、线路参数（Line）；调整电动汽车规模时，修改Ndmax/Ncmax、Ndsummax/Ncsummax即可。
• 求解器切换：代码支持Gurobi与Cplex切换，仅需修改sdpsettings中的solver参数（如solver='gurobi'改为solver='cplex'），并确保求解器许可证有效。

3. 运行时间参考

• 上层机组组合（UC_MILP.m）：默认参数（N=24、SS=20）下，单场景运行时间约20~40分钟（取决于硬件性能）；
• 下层潮流优化（OptimalPowerFlow_MISOCP.m）：分时段并行计算，单时段约1~3分钟，总时间约24~72分钟；
• 整体运行时间：约60~120分钟，建议在非高峰时段运行，避免与其他高内存任务冲突。

五、关键技术特点与应用价值

1. 技术特点

• 模型先进性：采用二阶锥松弛技术处理潮流非线性问题，保证求解精度与效率；多场景分析应对风电不确定性，提升结果鲁棒性。
• 多目标协同：兼顾电网经济性（成本最小）与安全性（电压、功率约束），同时平衡电动汽车用户成本，实现“电网-用户”双赢。
• 可扩展性强：模块化设计支持独立修改上层/下层模型，参数化配置适配不同电网规模、电动汽车渗透率与风电接入比例。

2. 应用价值

• 工程指导意义：为含大规模电动汽车的配电网调度提供量化工具，可直接用于规划阶段的电动汽车充电桩布局优化、运行阶段的实时调度决策。
• 学术研究支撑：支持自定义约束与目标函数（如增加储能调度、需求响应），为电网优化算法的验证与改进提供基础框架。
• 经济性与环保效益：通过机组组合优化降低燃料消耗与污染物排放，通过潮流优化控制网损，据测算可降低系统综合成本5%~15%（取决于电动汽车渗透率）。

六、注意事项与故障排查

1. 求解器报错：若提示“求解器未找到”，需检查求解器安装路径是否添加至MATLAB路径；若提示“许可证过期”，需更新求解器许可证。
2. 内存溢出：高版本MATLAB（如R2022b+）对内存占用更高，建议降级至R2020b及以下；或减少N、SS参数，降低问题规模。
3. 结果不收敛：若提示“无可行解”，需检查约束条件是否冲突（如电动汽车需求超电网容量），可适当放宽电压约束（如Vmin=0.9pu）或增加机组出力上限。
4. 可视化异常：若图表无法正常显示，需检查MATLAB图形工具箱是否正常加载，或手动调整图表参数（如坐标轴范围、刻度间隔）。

七、总结

本文档所述代码构建了一套完整的含大规模电动汽车接入电网的双层优化调度解决方案，通过上层机组组合与下层潮流优化的协同，实现电网安全、经济、环保运行的多目标平衡。代码模型严谨、参数配置灵活、结果可视化程度高，可作为电网调度部门、科研机构开展电动汽车与电网互动研究的核心工具。后续可进一步扩展功能，如增加储能系统协同调度、考虑电动汽车用户出行行为随机性，以适应更复杂的电网运行场景。
