一、系统定位与工程背景

在航空发动机控制系统设计与动态特性分析领域，非线性系统的线性化建模是核心技术环节之一。由于航空发动机在不同工况下呈现强非线性特性，直接基于非线性模型进行控制器设计与仿真分析存在计算复杂度高、实时性差等问题。本系统针对这一工程痛点，基于小偏差线性化理论与最小二乘参数辨识算法，构建了从非线性响应数据到线性化状态空间模型的完整转化流程，可在指定平衡点附近将复杂的非线性系统近似为线性模型，为后续控制器设计、稳定性分析、故障诊断等工程应用提供高精度、低复杂度的基础模型支撑。

二、系统整体架构与工作流

系统采用模块化设计思想，将建模过程拆解为“数据输入-预处理-参数辨识-模型构建-仿真验证-结果输出”六大环节，各环节通过函数调用与数据传递形成闭环工作流。具体架构如下图所示：

graph TD
    A[原始非线性数据] --> B[数据预处理模块]
    B --> C[参数辨识核心模块]
    C --> D[状态空间模型构建]
    D --> E[仿真验证模块]
    E --> F[结果输出：模型参数+拟合曲线+误差指标]
    G[配置参数：工作点+数据区间+仿真步长] --> B
    G --> E

各模块的核心职责与数据流向明确，确保建模过程的可追溯性与可复现性，同时便于后续功能扩展与算法优化。

三、核心文件功能深度解析

（一）主控制文件：main.m

作为系统的“中枢神经”，main.m承担全局流程控制、参数配置、模块调度与结果展示功能，其核心逻辑分为以下7个步骤：

1. 环境初始化与参数配置

• 环境清理：通过clc（清空命令行）、clear all（清空工作空间变量）、close all（关闭所有图形窗口），消除历史数据与图形对建模过程的干扰，确保每次运行的独立性。
• 基础参数定义：
• 工作点参数：设置燃油流量基准值wf0=1800、尾喷管面积基准值a80=3970，构成输入变量的平衡点u0=[wf0 a80]；
• 数据区间参数：定义平衡点数据的起始索引sindex=1201与结束索引eindex=2001，确保截取稳定工况下的非线性响应数据。

2. 数据预处理与偏差计算

• 从加载的原始数据y中，截取目标区间（sindex:eindex）的关键输出变量：
• y1：高压转速（第4列数据）相对于平衡点的偏差值，即y(sindex:eindex,4)-y(sindex,4)；
• y2：涡轮前温度相关参数（第5列数据）相对于平衡点的偏差值，即y(sindex:eindex,5)-y(sindex,5)；
• 计算偏差序列的最大值（maxn1、maxn2），为后续模型响应幅度验证提供参考。

3. 核心模块调用：func.m函数调用

通过[A,B,C]=func(y,u0,sindex,eindex)调用核心算法模块，传入原始数据、输入平衡点、数据区间参数，求解状态空间模型的核心矩阵：

• A：状态转移矩阵（2×2），描述无输入扰动时状态变量的动态演化规律；
• B：输入矩阵（2×2），描述输入变量对状态变量的影响程度；
• C：输出矩阵（2×2），描述状态变量到输出变量的映射关系。

4. 状态空间模型构建

• 定义直接传输矩阵D=0（假设输入与输出无直接耦合，符合航空发动机常见动态特性）；
• 通过sys_ss=ss(A,B,C,D,0.025)构建离散时间状态空间模型，采样时间0.025s匹配工程实际数据采集频率。

5. 动态响应仿真

• 生成输入扰动信号：u(:,1)=0.05u0(1)ones(m,1)、u(:,2)=0.05u0(2)ones(m,1)，即输入变量在平衡点基础上叠加5%的阶跃扰动，模拟实际工况下的输入变化；
• 调用lsim(sys_ss,u,t)进行仿真，计算线性化模型在输入扰动下的输出响应y3，其中时间向量t=0:0.025:20覆盖20秒动态过程，确保捕捉完整的暂态与稳态响应。

6. 拟合精度量化评估

采用相对误差均值作为精度指标，计算公式如下：

• e1(1)=sum(abs(y1(2:end)-y3(2:end,1))./y3(2:end,1))/800：高压转速偏差的相对误差均值；
• e2(1)=sum(abs(y2(2:end)-y3(2:end,2))./y3(2:end,2))/800：涡轮前温度相关参数偏差的相对误差均值；

该指标可有效量化线性化模型与原始非线性系统的一致性，误差越小，模型精度越高。

7. 结果可视化展示

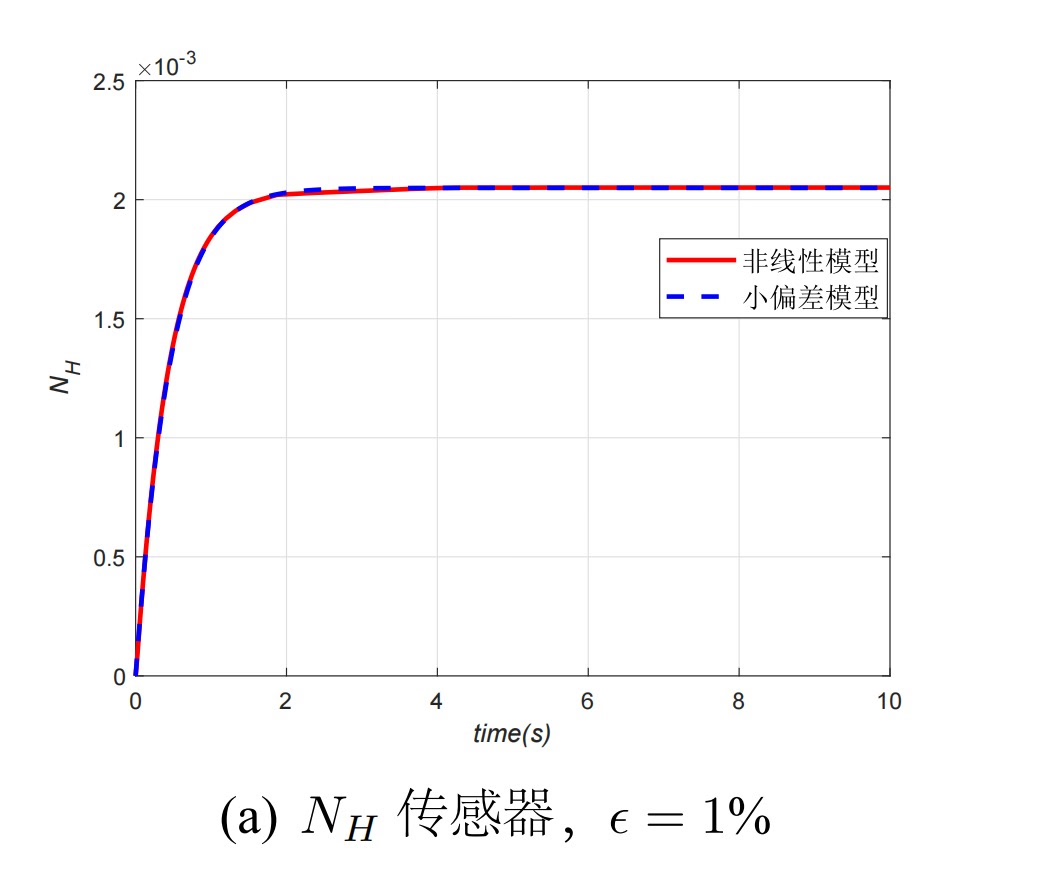

• 图88：对比高压转速偏差的非线性响应（红色实线）与线性化模型响应（蓝色虚线），横轴为时间（s），纵轴为高压转速偏差；
• 图89：对比涡轮前温度相关参数偏差的非线性响应（红色实线）与线性化模型响应（蓝色虚线），横轴为时间（s），纵轴为涡轮前温度相关参数偏差；
• 图形设置：通过linewidth=2增强曲线清晰度，legend标注曲线含义，grid on添加网格便于数据读取，Interpreter='latex'确保坐标轴标签的数学符号格式正确。

（二）核心算法模块：func.m

作为系统的“核心引擎”，func.m实现从预处理数据到状态空间模型参数的关键转化，其内部逻辑分为6个核心步骤：

1. 平衡点提取与状态/输出变量定义

• 从目标数据区间的起始点（sindex）提取平衡点参数：
• 状态变量平衡点x0：a=y(st,4)（高压转速）、b=y(st,3)（低压转速），即x0=[a b]；
• 输出变量平衡点y0：a=y(st,4)（高压转速）、c=y(st,5)（涡轮前温度相关参数），即y0=[a c]；
• 该步骤是小偏差线性化的基础，确保线性化模型围绕稳定平衡点构建。

2. 归一化矩阵构建与偏差归一化

• 构建归一化矩阵：Nx=diag(x0)（状态变量归一化矩阵）、Nu=diag(u0)（输入变量归一化矩阵）、Ny=diag(y0)（输出变量归一化矩阵），均为对角矩阵，对角元素为对应变量的平衡点数值；
• 计算原始偏差序列：
• Delta_y1：状态变量（高压转速、低压转速）相对于平衡点的绝对偏差；
• Delta_y2：输出变量（高压转速、涡轮前温度相关参数）相对于平衡点的绝对偏差；
• 偏差归一化：通过deltay1=inv(Nx)Deltay1(i,:)'、deltay2=inv(Ny)Deltay2(i,:)'将原始偏差转换为无量纲的归一化偏差，消除量纲差异（如转速单位“r/min”与燃油流量单位“kg/s”）对参数辨识精度的影响。

3. 分模块参数辨识（基于最小二乘优化）

采用lsqnonlin（非线性最小二乘优化函数），通过最小化“模型预测值与实际值的误差平方和”求解各模块参数，共分为4次独立优化：

（1）状态转移与输入耦合参数1：高压转速动态

• 优化目标函数：调用fun.m，定义误差模型y=n1k-(e11n1+e12n2+f11wf+f12a8)，其中e11、e12为状态转移系数，f11、f12为输入耦合系数；
• 数据准备：xdata为当前时刻归一化状态偏差与输入偏差，ydata为下一时刻归一化高压转速偏差；
• 优化结果：得到e11、e12、f11、f12，构成状态转移矩阵与输入矩阵的第一行参数。

（2）状态转移与输入耦合参数2：低压转速动态

• 优化逻辑与步骤（1）一致，仅将ydata替换为“下一时刻归一化低压转速偏差”；
• 优化结果：得到e21、e22、f21、f22，构成状态转移矩阵与输入矩阵的第二行参数。

（3）输出映射参数1：高压转速输出

• 优化目标函数：调用fun2.m，定义误差模型y=n1k-(c11n1+c12n2)，其中c11、c12为状态变量到高压转速输出的映射系数；
• 数据准备：xdata为当前时刻归一化状态偏差，ydata为当前时刻归一化高压转速输出偏差；
• 优化结果：得到c11、c12，构成输出矩阵的第一行参数。

（4）输出映射参数2：涡轮前温度相关参数输出

• 优化逻辑与步骤（3）一致，仅将ydata替换为“当前时刻归一化涡轮前温度相关参数输出偏差”；
• 优化结果：得到c21、c22，构成输出矩阵的第二行参数。

4. 归一化参数矩阵整合

• 状态转移矩阵E=[e11 e12; e21 e22]；
• 输入矩阵F=[f11 f12; f21 f22]；
• 输出矩阵G=[c11 c12; c21 c22]；

该步骤将4次优化得到的分散参数整合为完整的归一化模型矩阵，为后续反归一化奠定基础。

5. 反归一化：转换为物理意义参数矩阵

由于之前的参数辨识基于归一化偏差进行，需通过矩阵运算将归一化参数转换为具有实际物理意义的参数：

• A=NxEinv(Nx)：状态转移矩阵（物理坐标系）；
• B=NxFinv(Nu)：输入矩阵（物理坐标系）；
• C=NyGinv(Nx)：输出矩阵（物理坐标系）；

反归一化后的矩阵参数直接反映实际物理量之间的动态关系，可直接用于工程分析与控制器设计。

6. 模型可控性与可观性分析

• 可观性秩计算：ob=rank([C; C*A]')，若ob=2（状态变量维度），则模型完全可观，可通过输出变量重构所有状态变量；
• 可控性秩计算：con=rank([B; A*B])，若con=2（状态变量维度），则模型完全可控，可通过输入变量将状态变量调节到任意目标值；

该分析是后续控制器设计的前提，确保模型具备可控制、可观测的工程属性。

（三）目标函数文件：fun.m/fun2.m/fun3.m

作为参数辨识的“误差标尺”，这三个文件定义了最小二乘优化的误差计算模型，为参数求解提供目标函数支撑：

文件名称	输入参数	误差模型	核心用途
fun.m	x(n1,n2,wf,a8,n1k)	y = n1k - (e11n1 + e12n2 + f11wf + f12a8)	求解“状态变量+输入变量”对目标状态的耦合参数（如e11、f11等）
fun2.m	x(n1,n2,n1k)	y = n1k - (c11n1 + c12n2)	求解“状态变量”对目标输出的映射参数（如c11、c12等）
fun3.m	x(n1,n2,wf,a8,n1k)	y = n1k - (c11n1 + c12n2 + d11wf + d12a8)	扩展型输出映射模型，支持“状态变量+输入变量”对输出的直接耦合（备用功能，本系统暂未调用）

三个目标函数的设计体现了“按需选择、灵活适配”的思想，可根据建模需求（是否考虑输入对输出的直接影响）选择对应的误差模型，提升系统的通用性。

四、关键技术亮点与工程价值

（一）核心技术亮点

1. 归一化-反归一化处理：通过构建对角归一化矩阵，消除不同物理量的量纲差异，解决了“转速-燃油流量”等跨量级参数辨识精度低的问题，使参数辨识结果更稳定、可靠；
2. 分模块参数辨识策略：将复杂的多变量参数辨识拆解为4次独立的单目标优化，降低了优化问题的维度与复杂度，避免了多变量耦合导致的算法不收敛问题；
3. 量化与可视化双重验证：既通过相对误差均值量化模型精度，又通过对比曲线直观展示动态响应一致性，验证结果更全面、可信；
4. 工程化细节优化：如设置合理的优化初始值（x0=[0 0 0 0]或x0=[0 0]）、匹配实际采样时间（0.025s）、优化图形展示格式，确保系统可直接应用于工程实践。

（二）工程价值

1. 降低控制器设计复杂度：线性化模型可直接用于PID、LQR、MPC等线性控制器设计，避免了非线性控制器设计的高难度与高计算成本；
2. 提升仿真分析效率：线性化模型的计算速度远快于非线性模型，可大幅缩短控制系统动态特性分析、稳定性验证的时间；
3. 通用性强：通过调整工作点参数（wf0、a80）与数据区间（sindex、eindex），可适配不同型号航空发动机的线性化建模需求；
4. 可扩展性好：预留fun3.m扩展模型、可控性/可观性分析接口，便于后续增加输入-输出直接耦合、模型降阶等功能。

五、使用流程与注意事项

（一）标准使用流程

1. 数据准备：确保原始数据y格式正确，至少包含“低压转速（第3列）、高压转速（第4列）、涡轮前温度相关参数（第5列）”的时间序列数据；
2. 参数配置：在main.m中修改wf0、a80（输入平衡点）、sindex、eindex（数据区间）、t（仿真时间）等参数，匹配具体发动机型号与工况；
3. 运行程序：直接运行main.m，系统自动完成数据预处理、参数辨识、仿真验证与结果输出；
4. 结果分析：
   - 查看误差指标e1、e2，若误差小于5%（工程常用阈值），则模型精度满足要求；
   - 查看图88、图89，确保线性化模型响应与非线性响应的暂态趋势（上升时间、超调量）、稳态值一致；
5. 模型导出：从工作空间导出sys_ss（状态空间模型）或A、B、C矩阵，用于后续控制器设计或仿真分析。

（二）注意事项

1. 数据质量要求：原始数据需为稳定工况下的非线性响应数据，避免包含噪声过大或工况突变的数据段，否则会导致参数辨识精度下降；
2. 工作点选择：sindex应选择系统达到稳态后的时刻（如响应曲线趋于平缓的时间点），确保提取的平衡点参数准确；
3. 扰动幅度设置：输入扰动幅度（当前为5%）需根据发动机实际运行范围调整，避免扰动过大导致小偏差线性化假设失效（小偏差假设要求扰动幅度通常不超过10%）；
4. 算法收敛性：若lsqnonlin算法不收敛，可调整优化初始值（如x0=[0.1 0.1 0.1 0.1]）或通过optimset修改算法迭代次数、收敛阈值。

六、未来扩展方向

1. 多工作点建模与插值：增加多个平衡点的线性化模型构建功能，通过插值算法实现全工况范围内的线性化建模，适配发动机从怠速到最大推力的全工况需求；
2. 鲁棒参数辨识：引入抗噪声的鲁棒优化算法（如加权最小二乘、正则化最小二乘），提升系统在噪声数据下的参数辨识精度；
3. 模型降阶功能：增加平衡截断法、奇异值分解法等模型降阶算法，在保证精度的前提下降低模型维度，提升实时控制效率；
4. 图形化用户界面（GUI）开发：设计可视化操作界面，支持数据导入、参数配置、结果展示的可视化操作，降低非专业人员的使用门槛；
5. 与控制算法集成：直接集成PID、LQR控制器设计模块，实现“线性化建模-控制器设计-闭环仿真”的一站式解决方案。

本系统通过严谨的数学建模、工程化的代码实现与全面的验证机制，为航空发动机小偏差线性化建模提供了一套高效、可靠的技术方案，兼具理论深度与工程实用性，可作为航空发动机控制系统开发的核心支撑工具。
