MATLAB代码：考虑用户舒适度的冷热电多能互补综合能源系统优化调度 关键词：用户舒适度 综合能源 PMV 优化调度 仿真平台：MATLAB+yalmip+cplex 主要内容：代码主要做的是考虑用户舒适度的冷热电多能互补综合能源系统优化调度模型，在传统的冷热电联供型综合能源系统的基础上，进一步考虑了热惯性以及用户的舒适度，并用预测平均投票数PMV对用户的舒适度进行衡量，且通过改变PMV的数值，可以对比不同舒适度要求对于综合能源系统调度结果的影响。 同时，代码还补充性的考虑了碳排放交易机制，并设置经济性最优以及碳排放最优两种对比场景，从而丰富算例，效果非常明显。 这个程序主要是一个并网模式下的经济成本最优调度模型。它涉及到电力、热力、制冷和气力等多个领域，并通过优化算法来实现最优调度。 首先，程序读取了一天的数据，包括电负荷、气负荷、光电出力预期值、风电出力预期值和室外温度等。 然后，定义了各种变量和常量，包括微燃气轮机电功率出力、燃气轮机电效率、燃气轮机热效率、余热锅炉输出热功率、余热回收效率、燃气锅炉输出热功率、燃气锅炉效率、吸收式制冷机输出冷功率、吸收式制冷机制冷系数、电制冷机输出冷功率、电制冷机冷系数、P2G设备输出气功率、P2G设备综合转换效率、从电网购电电量、向电网售电电量、交换功率、购售电标志、从气网购气量等。 接下来是约束条件的定义，包括热负荷、冷负荷和机组的约束条件。热负荷的计算使用了PMV值来得到供热时的室内温度，通过公式1和公式2计算供热时的室内温度和供水温度。冷负荷的计算使用了公式3来得到供冷时的室内温度。 然后是目标函数的定义，这里有两个目标函数可以选择。第一个目标函数是运行成本最小，包括购天然气成本、卖电收益和买电成本。第二个目标函数是碳排放最小，包括购天然气成本和卖电收益。 最后，使用优化算法对约束条件和目标函数进行求解，并输出最优解和费用。程序还包括了一些画图部分，用于展示各个变量的变化情况。 总的来说，这个程序是一个复杂的调度模型，涉及到多个领域的问题，通过优化算法来实现最优调度，可以用于电力、热力、制冷和气力等领域的能源系统优化。

一、系统概述

本套MATLAB代码基于冷热电多能互补综合能源系统架构，创新性融合用户舒适度指标与碳排放交易机制，构建经济成本最优与碳排放最优双目标优化调度模型。代码依托MATLAB+yalmip+cplex仿真平台，通过预测平均投票数（PMV）量化用户舒适度，结合建筑热惯性特性动态计算冷热负荷，实现多能源协同调度的精细化管控。系统覆盖风光可再生能源、P2G（电转气）、燃气轮机、燃气锅炉等多能耦合元件，支持电、热、冷、气四网稳态能流平衡分析，可直观对比不同舒适度要求与优化目标对调度结果的影响，为综合能源系统的高效、低碳运行提供技术支撑。

二、核心功能模块

（一）数据读取与初始化模块

1. 数据来源与结构：代码从“shuju数据.xlsx”文件读取全天24小时基础数据，涵盖电负荷、气负荷、光伏出力预测值、风电出力预测值、室外温度五大核心参数，为后续负荷计算与设备调度提供输入依据。
2. 初始化操作：通过clc;clear;close all;指令完成工作空间清理，消除历史变量与图形窗口干扰，确保每次运行环境的一致性，为模型计算奠定基础。

（二）变量与常量定义模块

1. 决策变量定义：采用YALMIP工具的sdpvar函数定义关键调度变量，包括微燃气轮机电功率出力（PG3）、余热锅炉输出热功率（PEH）、燃气锅炉输出热功率（PGH）、吸收式制冷机/电制冷机输出冷功率（PAC/PEC）、P2G设备输出气功率（PEG）、电网购售电量（Pbuy/Psell）等，同时通过binvar函数定义购售电状态标志（Temp_net），实现购售电模式的逻辑切换。
2. 常量参数设定：明确设备效率与性能参数，如燃气轮机电效率（0.26）、热效率（0.68）、余热回收效率（0.6）、燃气锅炉效率（0.85）、制冷机制冷系数（COPAC=0.8，COPEC=3）、P2G转换效率（0.6）等；同时设定经济与环境参数，包括气价（0.25元/单位）、电网购电价（0.7元/单位）、售电价（0.2元/单位）、碳排放系数（天然气0.4483单位/单位气，电网购电0.805单位/单位电），以及建筑热特性参数（热阻R=0.93，热容cc=0.54）。

（三）负荷计算模块（含用户舒适度）

1. 热负荷计算（基于PMV与热惯性）
   - PMV舒适度约束：通过PMV指标（可设置为1或2）量化用户热舒适度，依据人体热舒适公式构建约束条件，将室内温度（Tinhot）控制在满足舒适度要求的范围内。公式考虑人体代谢率、服装热阻、环境温度等多因素，确保室内热环境符合用户需求。
   - 热惯性模型：基于建筑热惯性特性，构建室内温度递推方程（公式1），关联历史室内温度、供水温度与室外温度；同时通过供水温度约束（10≤Tgong≤120℃）与回水温度计算方程（公式2），结合热负荷计算公式（公式21：loadh=0.63*(Tgong-Thui)），动态输出24小时热负荷。
2. 冷负荷计算（基于热惯性）：考虑建筑冷惯性，以室内供冷温度（-20≤Tincold≤-15℃）为约束，通过热阻热容模型（公式3）关联室外温度与历史室内温度，计算得出24小时冷负荷（load_c），确保冷负荷与建筑热特性匹配。
3. 基础负荷处理：电负荷（loade）与气负荷（loadg）直接从数据文件读取，光伏（PPV）与风电（PWT）出力采用预测值，为多能平衡提供基础数据。

（四）约束条件构建模块

1. 设备出力约束：设定各设备出力上下限，如燃气轮机（9-18单位功率）、余热锅炉（0-43单位功率）、燃气锅炉（0-36单位功率）、制冷机（PAC 0-20单位，PEC 0-30单位）、P2G（0-30单位），确保设备运行在安全高效区间。
2. 能流平衡约束
   - 电平衡：光伏+风电+燃气轮机出力+电网交换功率（Pnet）=电负荷+电制冷机耗电（PEC/COPEC）+P2G耗电（PEG/EG），同时通过购售电标志（Tempnet）实现Pbuy与Psell的互斥逻辑（购电时Psell=0，售电时Pbuy=0）。
   - 热平衡：余热锅炉出力+燃气锅炉出力=热负荷+吸收式制冷机耗热（PAC/COPAC），确保热能源供需匹配。
   - 冷平衡：电制冷机出力+吸收式制冷机出力=冷负荷，满足冷能需求。
   - 气平衡：气网购气量（Gbuy）+P2G产气量=燃气轮机耗气量（PG3/eG3）+燃气锅炉耗气量（P_GH/GH）+气负荷，实现气网供需平衡。
3. 余热回收约束：建立余热锅炉出力与燃气轮机出力的关联关系（PEH=PG3/eG3hG3GH），确保燃气轮机余热得到高效回收利用。

（五）双目标优化调度模块

1. 经济成本最优调度（main1_eco.m）
   - 目标函数：最小化总运行成本，计算公式为“总成本=购气成本+购电成本-售电收益”，其中购气成本=气价×Gbuy总和，购电成本=购电价×Pbuy总和，售电收益=售电价×|Psell|总和。
   - 求解配置：调用CPLEX求解器，通过sdpsettings设置求解参数（verbose=2，输出详细求解信息），对约束条件与目标函数进行求解，输出最优成本及各设备调度方案。
2. 碳排放最优调度（main2_emi.m）
   - 目标函数：最小化总碳排放量，计算公式为“总碳排放量=天然气碳排放（0.4483×Gbuy总和）+电网购电碳排放（0.805×Pbuy总和）”，聚焦环境效益优化。
   - 求解逻辑：与经济最优模型共享约束条件框架，仅替换目标函数，通过CPLEX求解器得到碳排放最小的调度方案，便于对比经济与环境目标的权衡关系。

（六）结果输出与可视化模块

1. 数据输出：求解完成后，输出核心结果，包括最优目标值（经济成本或碳排放量）、购气成本、购售电成本/收益、总碳排放量，以及冷热负荷计算结果，为后续分析提供数据支撑。

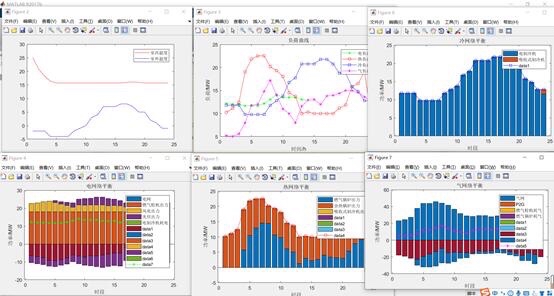

2. 图形可视化：生成多维度可视化图表，直观展示调度结果：
   - 风光出力曲线：对比光伏与风电24小时预测出力变化。
   - 室内外温度曲线：展示室内温度（满足PMV舒适度）与室外温度的差异，验证舒适度控制效果。

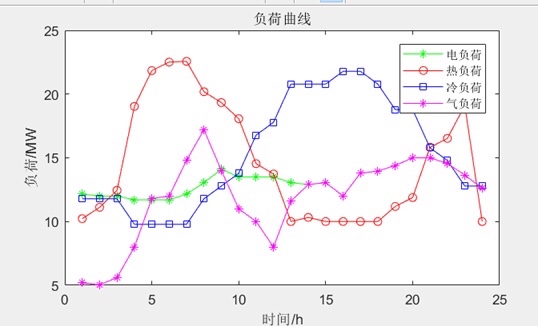

   - 负荷曲线：汇总电、热、冷、气四类负荷的24小时变化趋势。

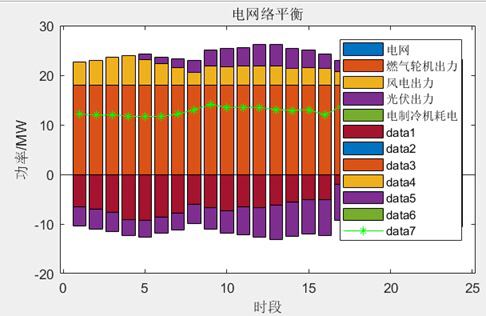

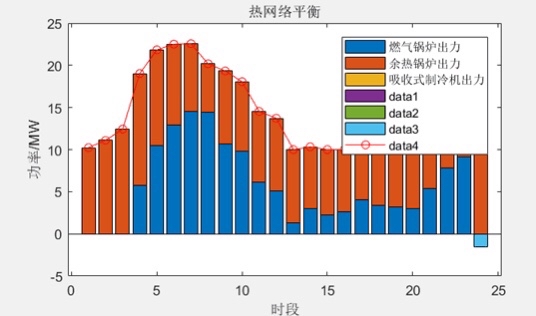

   - 四网平衡图：通过堆叠柱状图分别展示电、热、冷、气网络的供需平衡关系，叠加负荷曲线，清晰呈现各设备出力对负荷的支撑作用。

三、关键创新点

1. 舒适度量化融合：首次将PMV指标引入综合能源调度模型，通过数学约束将用户舒适度转化为可计算的室内温度范围，突破传统调度仅关注经济性的局限，提升系统人性化设计水平。
2. 热惯性动态负荷：考虑建筑热惯性特性，构建冷热负荷动态计算模型，避免静态负荷假设导致的调度偏差，使负荷计算更贴合实际建筑用能规律。
3. 双目标对比分析：设置经济与碳排放双优化目标，可直观对比不同目标下的设备调度策略（如经济最优可能增加燃气轮机出力，碳排放最优更依赖风光与电网清洁电），为多目标决策提供依据。
4. 多能协同调度：覆盖电、热、冷、气四能互补，整合P2G、余热回收等耦合设备，实现多能源生产、转换、消费的全链条协同，提升能源利用效率。

四、使用流程与注意事项

1. 使用流程
2. 准备基础数据：确保“shuju数据.xlsx”文件格式正确，包含电负荷、气负荷、风光出力、室外温度等24小时数据。
3. 选择优化目标：根据需求运行对应脚本（main1eco.m为经济最优，main2emi.m为碳排放最优），可修改PMV值（1或2）对比舒适度影响。
4. 查看结果：求解完成后，查看命令行输出的核心数据（成本、碳排放量），通过图形窗口查看各类曲线，分析调度方案合理性。
5. 注意事项
6. 环境配置：需提前安装MATLAB（建议R2017b及以上版本）、YALMIP工具包与CPLEX求解器，确保求解环境正常。
7. 参数调整：修改设备效率、经济参数（气价、电价）或PMV值时，需注意参数的物理合理性（如效率不超过1，温度在约束范围内），避免求解失败。
8. 数据一致性：确保Excel数据的时间维度为24小时，数据单位与代码中参数单位保持一致（如功率单位统一为MW），避免单位错配导致结果偏差。

五、应用场景与扩展方向

1. 应用场景：适用于园区级、区域级冷热电多能互补综合能源系统的调度方案设计，可为能源运营商提供经济性与环境效益兼顾的调度策略，尤其适合对用户舒适度有较高要求的商业园区、住宅小区等场景。
2. 扩展方向
   - 多场景对比：可增加“经济-碳排放”多目标优化（如加权求和法），进一步分析两者的 Pareto 最优前沿。
   - 不确定性分析：引入风光出力、负荷预测的不确定性（如鲁棒优化、随机优化），提升调度方案的抗干扰能力。
   - 设备扩展：增加储能设备（如电化学储能、储热/储冷）模型，优化能源时空分布，进一步提升系统灵活性。
   - 政策融合：融入分时电价、碳税等政策机制，使调度模型更贴合实际政策环境，提升应用价值。
