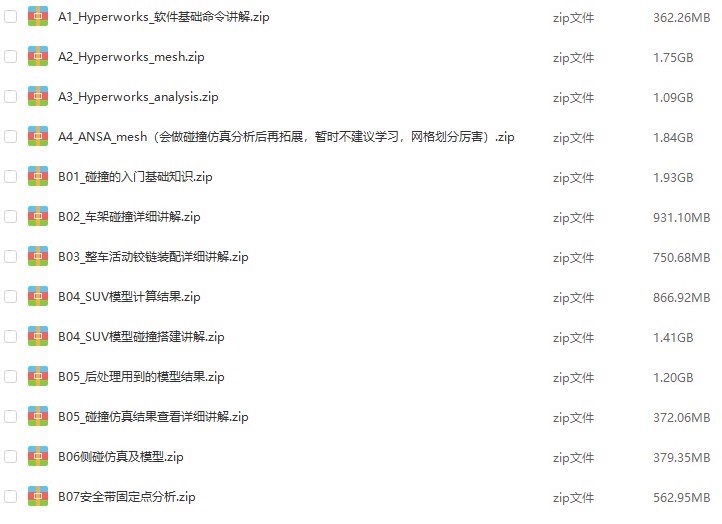

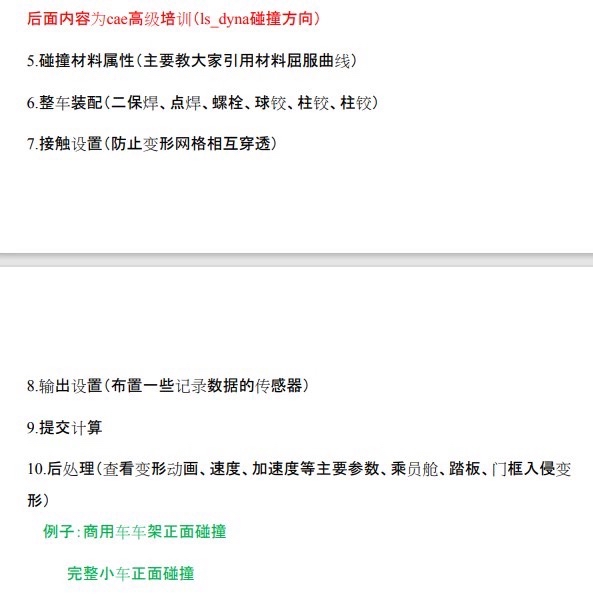

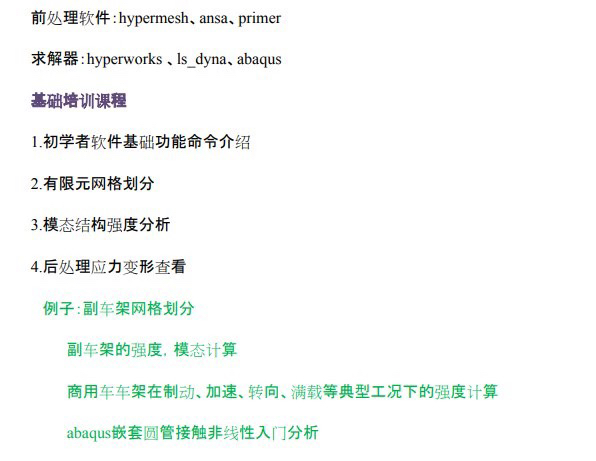

本教程教学hypermesh与LS-DYNA汽车碰撞仿真CAE分析，包括A和B两部分，其中A主要讲解汽车有限元模型的创建和构件之间的连接关系处理等，且包括碰撞的一些设置；B部分则详细讲解了汽车正碰、侧碰、车架撞击刚性壁障等设置与分析，并包含了所有的计算K文件模型和材料属性设置。 通过本教程的学习，将完全掌握汽车碰撞相关的知识与操作，可以直接上手实际工程项目。

刚入行做汽车碰撞分析那会儿，最头疼的就是模型连接关系的处理——焊点该用哪种算法？胶粘参数怎么设？后来发现搞明白这几个关键点，整车模型搭建效率直接翻倍。今天咱们就从实战角度聊聊这事儿，附上真实项目里用得到的代码片段。

Part A：从零件到整车模型

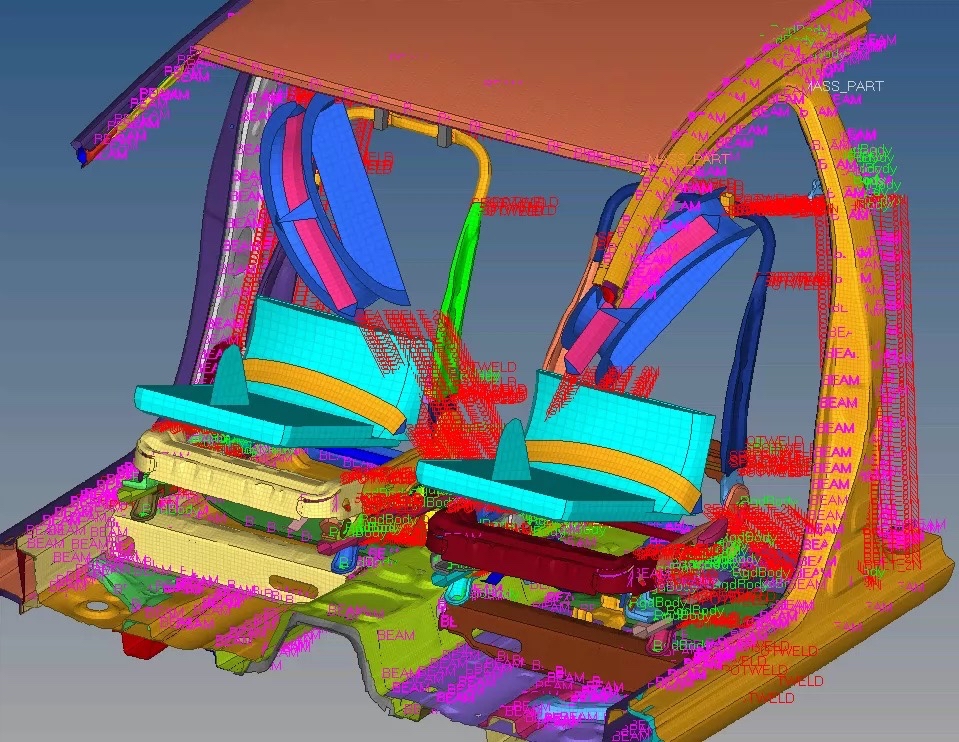

在HyperMesh里搭整车模型就像玩乐高，但每个零件的连接方式直接影响碰撞结果。比如焊点建模，用*CM实体单元还是ACM算法？建议新手先用TCL脚本批量生成焊点，比GUI操作快十倍：

# 批量创建焊点示例
set surf1 [hm_getsurfaces "component_1" 1]
set surf2 [hm_getsurfaces "component_2" 1]
hm_createmark connectors 1 "by config"
hm_createconnectoracm 1 1 5 2 $surf1 $surf2

这段脚本里的关键参数是第五个参数"5"，代表焊核直径5mm。实际项目中常遇到钣金件厚度变化，记得用if语句判断厚度自动调整焊点参数。

材料卡片的坑也不少，特别是各向异性材料。这里有个MAT24的典型设置：

$MATERIAL
MID    24
RO     7.85E-9
E      210.E3
PR     0.3
SIGY   350.0

注意单位制！这里用的是ton-mm-s单位，要是用错成kg-m-s，结果直接崩盘。当年有个同事把密度写成7.85，结果模型质量大了1000倍...

本教程教学hypermesh与LS-DYNA汽车碰撞仿真CAE分析，包括A和B两部分，其中A主要讲解汽车有限元模型的创建和构件之间的连接关系处理等，且包括碰撞的一些设置；B部分则详细讲解了汽车正碰、侧碰、车架撞击刚性壁障等设置与分析，并包含了所有的计算K文件模型和材料属性设置。 通过本教程的学习，将完全掌握汽车碰撞相关的知识与操作，可以直接上手实际工程项目。

Part B：碰撞工况实战

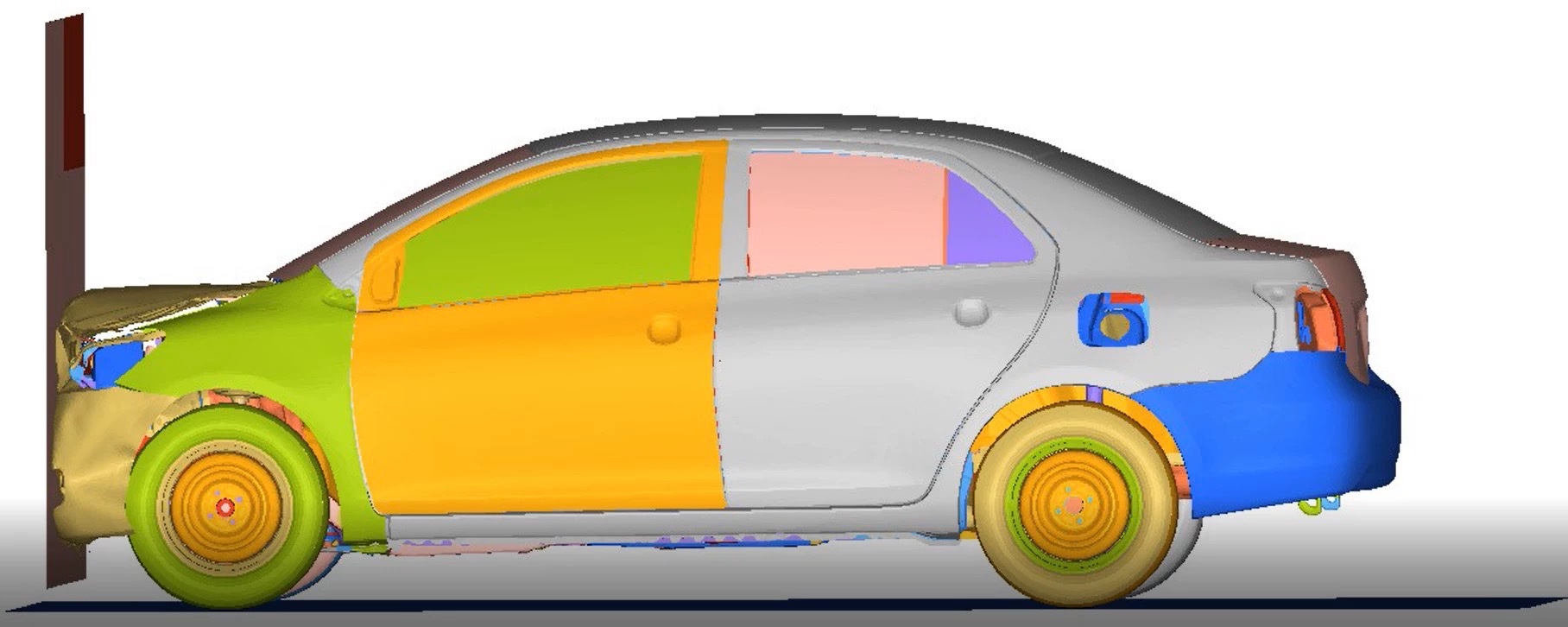

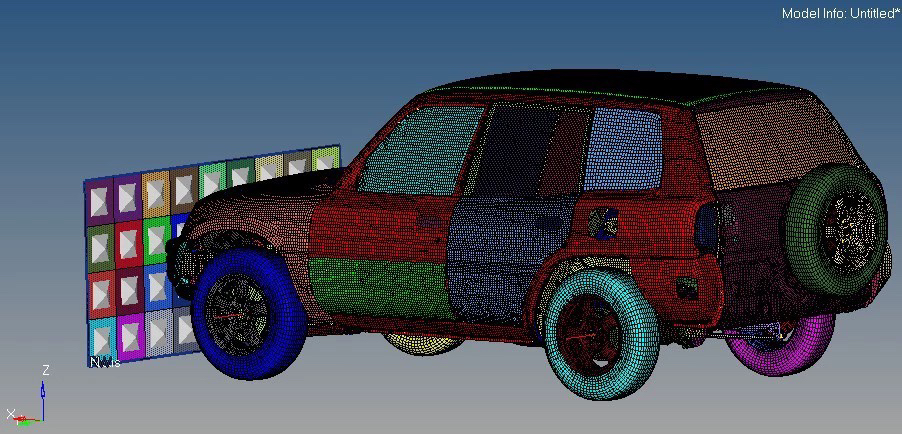

正碰工况设置里，壁障建模容易翻车。推荐用*RIGIDWALLGEOMETRICFLAT_MOTION定义移动壁障：

*RIGIDWALL_GEOMETRIC_FLAT_MOTION
$#    nsid    boxid    birth   death
         1         0     0.0   100.0
$#     vx      vy      vz
  15000.0     0.0     0.0

这个15000mm/s的初速度对应国标50km/h碰撞（注意单位换算：50km/h≈13888mm/s，实际项目要按法规调整）。有个冷知识：壁障摩擦系数设0.12时仿真结果最接近实测数据。

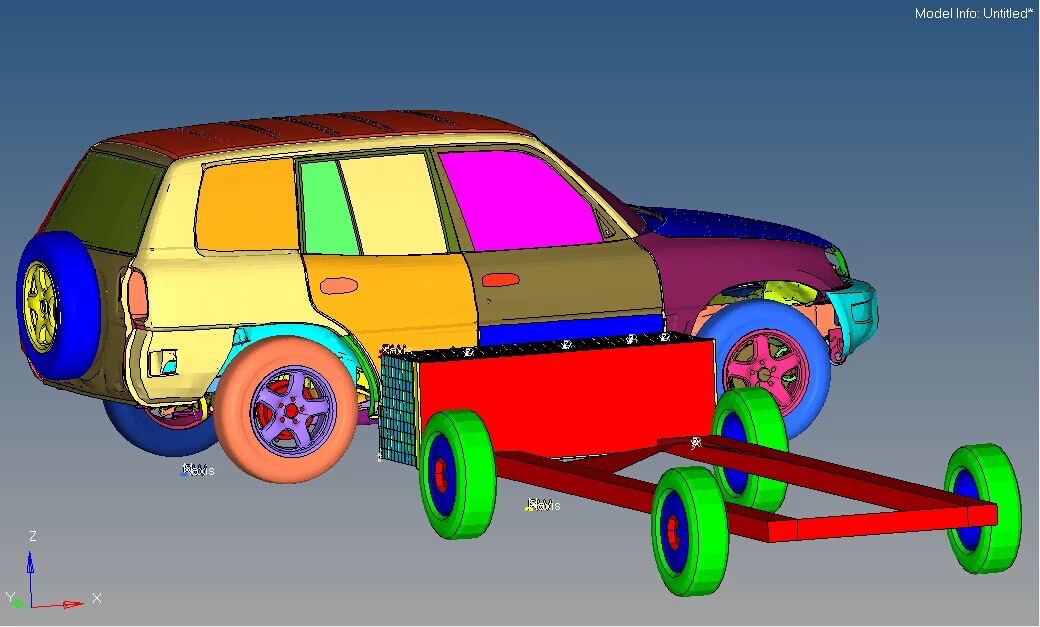

侧碰分析更考验接触设置，尤其是车门防撞梁与假人模型的接触。用*CONTACTAUTOMATICSURFACETOSURFACE时加个软约束：

$#   soft    sofscl    lcidab    maxpar     sbopt     depth
         2       0.1         0       0.0       0.0       2.0

这个soft=2选项能有效解决穿透问题，但计算时间会增加15%左右。记得在K文件里搜索所有接触对，检查是否有重复定义——这错误我犯过三次，每次debug都要通宵。

避坑指南

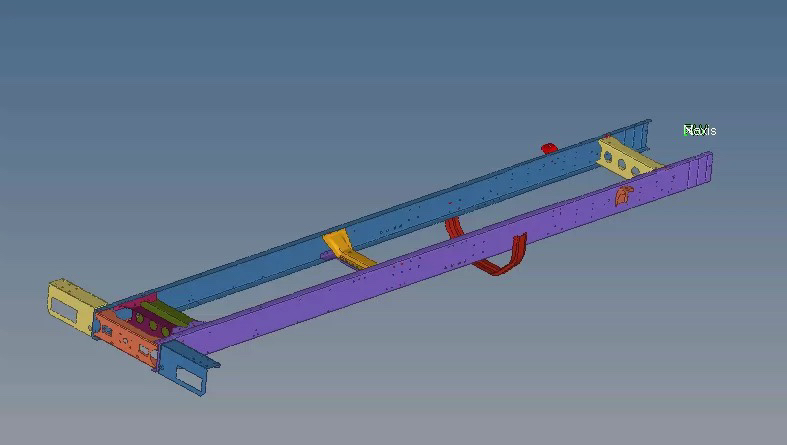

1. 车架撞击工况中，建议把焊点失效准则的FAIL值设为实际焊点直径的1.2倍，比如直径5mm焊点设6mm失效阈值
2. 遇到能量异常增长，先用grep "hour" d3hsp命令在结果文件里找沙漏能占比
3. 整车模型跑不动？试试把安全带织带的单元类型从ELEMENTSEATBELAT换成ELEMENTBEAM

模型文件我习惯按这个结构组织：

Project/
├── 00_Geometry
├── 10_Meshing
├── 20_Connections
│   └── weld_config.tcl  # 焊点参数配置文件
└── 30_Simulation
    └── frontal_impact.k  # 完整K文件模板

每个子模块都有对应的验证脚本，比如用Python写个自动检查材料卡片的工具：

def check_material(mat_dict):
    if mat_dict['MID'] == 24 and mat_dict['E'] < 2e5:
        print(f"警告！MAT{mat_dict['MID']}弹性模量异常")

最后说个血泪教训：某次项目因为安全带预紧器没设LOADNODEPOINT动力松弛，假人位移偏差30%。所以啊，别小看任何一个加载细节，碰撞仿真就是个"细节魔鬼"聚集地。
