MATLAB代码：计及电转气协同的含碳捕集与垃圾焚烧虚拟电厂优化调度关键词：碳捕集虚拟电厂需求响应优化调度电转气协同调度参考文档：《计及电转气协同的含碳捕集与垃圾焚烧虚拟电厂优化调度》完全复现仿真平台：MATLAB+CPLEX 主要内容：代码主要做的是一个计及电转气协同的含碳捕集与垃圾焚烧虚拟电厂优化调度问题，基本调度框架是碳捕集电厂–电转气–燃气机组协同利用框架，碳捕集的 CO2 可作为电转气原料，生成的天然气则供应给燃气机组；并通过联合调度将碳捕集能耗和烟气处理能耗进行负荷转移以平抑可再生能源波动，使得风电/光伏实现间接可调度而被灵活利用，代码采用的是非智能算法求解，因为本文问题复杂智能算法难以求解，故使用的是yalmip+cplex求解器完成求解这段代码是一个关于电转气协同的含碳捕集与垃圾焚烧虚拟电厂优化调度的程序。下面我将对程序进行详细分析。首先，程序开始时进行了一些初始化的操作，包括清空命令窗口、清除变量和关闭所有图形窗口。然后，定义了一系列的参数，这些参数都是用sdpvar函数定义的，表示为优化问题中的变量。这些变量包括了电力系统中各个设备的能耗、出力、排放量等。例如，P_C2P表示CCPP-P2G系统的总能耗，P_P2G表示P2G设备的能耗，P_CC表示碳捕集能耗，P_WA表示弃风功率，P_VA表示弃光功率，以此类推。接下来，定义了一系列的约束条件。这些约束条件包括了CCPP-P2G系统能耗约束、P2G消纳的弃风光量约束、碳捕集能耗约束、碳捕集电厂功率约束等等。这些约束条件通过C=[]语句将其添加到一个约束矩阵C中。然后，定义了目标函数Obj，该函数是一个关于各个变量的线性组合。接下来，使用sdpsettings函数设置了求解器的参数，然后调用optimize函数求解优化问题。如果求解成功，程序会继续执行，否则会报错。最后，程序进行了一些数据分析和绘图的操作，包括绘制碳捕集电厂出力和中断负荷的图像、绘制碳捕集能耗的图像、绘制CO2排放量和处理量的图像、绘制垃圾焚烧电厂出力和能量市场购电量的图像、绘制烟气处理能耗的图像、绘制热负荷和各供热单元出力的图像、绘制储能装置储、放功率和储能量的图像。总的来说，这段代码主要是对电转气协同的含碳捕集与垃圾焚烧虚拟电厂优化调度进行了建模和求解。它涉及到了电力系统、能源转换、碳排放等方面的知识点。通过优化调度，可以实现电力系统的高效运行和碳排放的减少。

一、代码概述

本代码基于MATLAB平台，采用YALMIP工具包与CPLEX求解器，实现了计及电转气（P2G）协同的含碳捕集与垃圾焚烧虚拟电厂（VPP）优化调度功能。代码完全复现了《计及电转气协同的含碳捕集与垃圾焚烧虚拟电厂优化调度》论文中的核心模型，通过构建碳捕集电厂-电转气-燃气机组协同利用框架，整合风电、光伏、垃圾焚烧电厂等分布式能源，结合电储能、热储能及可中断负荷资源，实现虚拟电厂运行净成本最小化目标，同时兼具削峰填谷、提升可再生能源消纳及降低碳排放等多重效益。

代码整体架构分为参数设定、约束条件构建、目标函数定义、模型求解及结果分析与可视化五大模块，逻辑严谨且与论文理论模型高度一致，可直接用于相关领域的仿真验证与二次开发。

二、核心功能与设计理念

（一）核心功能定位

多能源协同调度：实现碳捕集电厂（CCPP）、电转气设备（P2G）、燃气机组（CHP机组+燃气锅炉）、垃圾焚烧电厂、风电、光伏等多单元的协同优化运行。
碳资源循环利用：将碳捕集电厂捕集的CO₂作为电转气原料，生成天然气供应燃气机组，降低碳封存成本与P2G原料采购成本，减少碳排放。
负荷灵活调节：通过碳捕集能耗、烟气处理能耗的时段转移，结合电/热储能充放电及可中断负荷控制，平抑可再生能源出力波动，实现源荷供需平衡。
经济与环保双重优化：在最小化虚拟电厂运行净成本的同时，提升风电、光伏消纳能力，降低碳排放量，契合能源低碳化发展需求。

（二）设计理念

模块化建模：按物理单元与功能划分子模型（如CCPP-P2G系统模型、烟气处理模型、储能模型等），结构清晰，便于维护与扩展。
精准约束映射：严格遵循论文中的约束条件，包括功率平衡、设备出力上下限、爬坡速率、储能充放电逻辑、烟气处理系统运行规则等，确保模型的真实性与可靠性。
高效求解适配：针对模型高维非线性的特点，选用CPLEX求解器，通过参数配置优化求解精度与速度，确保复杂场景下的求解效率。
可视化输出：内置多维度结果分析图表，直观展示各单元运行状态、能耗分配、碳排放情况等关键指标，支持快速验证模型有效性。

三、代码模块详细解析

（一）参数设定模块

该模块定义了虚拟电厂各单元的决策变量与基础参数，涵盖能源生产、转换、存储及负荷相关的所有关键变量，为后续约束构建与目标计算提供数据基础。

1. 决策变量定义

变量类型	核心变量	变量含义	单位
能耗相关	PP2G、PCC	P2G设备能耗、碳捕集总能耗	MW
出力相关	PG、PGN、P_WI	碳捕集电厂等效出力、净出力、垃圾焚烧电厂出力	MW
碳相关	QCC、QN、Q_P2G	CO₂捕集量、净排放量、P2G消耗CO₂量	t/h
天然气相关	VP2G、VCHP、V_GB	P2G生成天然气量、CHP机组/燃气锅炉耗气量	m³
储能相关	SES、STS、PESC、HTSC	电/热储能蓄电/热量、充放电/充放热功率	MW
负荷与购电相关	PEM、PCUT	能量市场购电量、中断负荷总量	MW

2. 基础参数配置

固定参数：CCPP-P2G系统基础能耗（PA=15MW）、碳捕集单位能耗（wC=0.269MW·h/t）、P2G转换效率（η_P2G=0.6）等设备特性参数。
预测数据：24时段风电预测出力（PW）、光伏预测出力（PV）、电负荷（PEL）、热负荷（HHL）及能量市场购电价（k_EM），贴合实际调度场景的时序特性。
储能初始参数：电储能初始蓄电量（SESinit=60MW）、热储能初始储热量（STSinit=30MW），确保储能系统运行的连续性。

（二）约束条件构建模块

约束条件是模型的核心，涵盖物理定律、设备运行限制、系统安全要求等，共分为8大类约束，全面保障调度方案的可行性。

1. CCPP-P2G系统约束

P_C2P(t)==P_P2G(t)+P_CC(t)  % 系统总能耗=P2G能耗+碳捕集能耗
Q_CC(t)==P_OP(t)/0.269       % CO₂捕集量与运行能耗的线性关系
V_P2G(t)==3.6*0.6*P_P2G(t)/39  % P2G天然气生成量与能耗的转换关系

核心作用：描述碳捕集与电转气的能量转换及碳流耦合关系，确保CO₂捕集、消耗与天然气生成的逻辑一致性。

2. 多能源联合运行约束

P_GC(t)+P_WC(t)+P_VC(t)+P_WIC(t)==P_CC(t)  % 碳捕集能耗多源供给平衡
P_WN(t)+P_WC(t)+P_Walpha(t)==P_W(t)        % 风电功率分配平衡（上网+碳捕集+烟气处理）
P_VN(t)+P_VC(t)+P_Valpha(t)==P_V(t)        % 光伏功率分配平衡

核心作用：实现风电、光伏、碳捕集电厂、垃圾焚烧电厂的功率协同分配，保障各单元能耗供给与出力平衡。

3. 设备运行约束

出力上下限约束：如碳捕集电厂出力（100MW≤PG(t)≤400MW）、垃圾焚烧电厂出力（60MW≤PWI(t)≤100MW）。
爬坡速率约束：如碳捕集电厂出力变化量（-60MW≤ΔPG≤60MW）、垃圾焚烧电厂出力变化量（-40MW≤ΔPWI≤40MW），避免设备出力突变。
储能运行约束：包括充放电功率限制（如PESC(t)≤80MW）、蓄电/热量上下限（10MW≤SES(t)≤120MW），且充放电状态互斥（miuESC+miuESD≤1）。

4. 功率平衡约束

% 电功率平衡：供给侧总量=需求侧总量
P_GN(t)+P_WIN(t)+P_CHP(t)+P_WN(t)+P_VN(t)+P_ESD(t)+P_EM(t)==P_EL(t)+P_ESC(t)
% 热功率平衡：供热侧总量=热负荷+储热需求
H_CHP(t)+H_GB(t)+H_TSD(t)==H_HL(t)+H_TSC(t)

核心作用：保障虚拟电厂内部电、热能量供需实时平衡，是调度方案的基本准则。

5. 垃圾焚烧电厂与烟气处理约束

P_alpha(t)==0.513*(alpha_1(t)+alpha_3(t))  % 烟气处理能耗与处理烟气量关系
sum(P_WI)<=1500  % 垃圾焚烧电厂日总出力上限
0.1*400<=V_WIalpha(t)<=0.9*400  % 储气装置容量限制

核心作用：通过储气装置解耦发电与烟气处理环节，实现烟气处理负荷的时段转移，提升调度灵活性。

（三）目标函数定义模块

目标函数以虚拟电厂运行净成本最小化为核心，涵盖9类成本与收益项，全面反映经济与环保效益。

1. 目标函数表达式

Obj=C_F-I_C+C_WI+C_H+C_PG+C_CS+C_W+C_M

2. 各成本/收益项解析

项目	表达式	含义	单位
碳捕集电厂燃料成本（C_F）	20024+17sum(PG)+0.04PGP_G'	考虑线性与二次成本项（可扩展阀点效应）	$
碳交易收益（I_C）	19.8*sum(QQ-QN)	碳排放配额盈余收益（赤字则为成本）	$
垃圾焚烧电厂成本（C_WI）	19.8(0.96-0.76)sum(P_WI)	碳排放惩罚成本	$
天然气成本（C_H）	0.419*sum(V_BUY)	CHP机组与燃气锅炉购气成本	$
P2G成本（C_PG）	120sum(QBUY)+20sum(PP2G)	CO₂采购成本+P2G运行成本	$
碳封存成本（C_CS）	4.89*sum(Q_CS)	未被P2G利用的CO₂封存成本	$
运维成本（C_W）	21.4sum(PW)+14.2sum(PV)	风电、光伏日常运维费用	$
购电成本（C_M）	sum(kEM.*PEM)	能量市场购电总费用	$

（四）模型求解模块

该模块配置求解器参数并执行优化计算，确保模型高效收敛并输出可行解。

1. 求解器配置

ops=sdpsettings('solver','cplex','verbose',2,'usex0',0);
ops.cplex.mip.tolerances.mipgap=1e-6;  % 混合整数规划间隙精度

选用CPLEX求解器，适配高维线性/非线性规划问题，支持整数变量（如储能充放电状态布尔变量）。
配置求解精度（mipgap=1e-6）与日志输出（verbose=2），便于调试与结果验证。

2. 求解执行与异常处理

result=optimize(C,Obj,ops);
if result.problem == 0  % 求解成功标识
else
    error('求解出错');
end

通过判断求解状态码，确保代码鲁棒性，避免因约束冲突或参数错误导致程序崩溃。

（五）结果分析与可视化模块

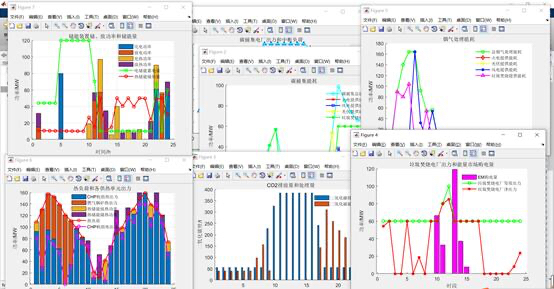

该模块将求解结果转换为直观的图表，涵盖6类核心指标可视化，支持快速分析模型性能。

图表名称	核心展示内容	图表类型	价值
碳捕集电厂出力和中断负荷	等效出力、净出力时序变化	折线图	验证碳捕集电厂出力调节特性

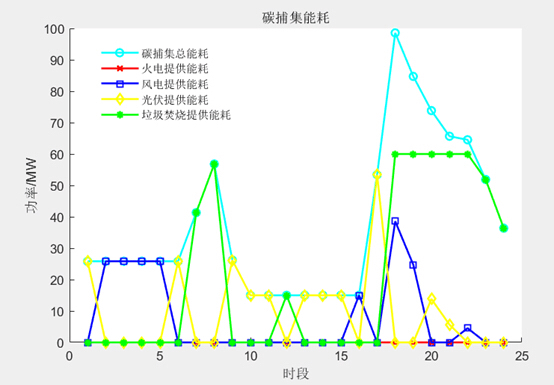

碳捕集能耗	总能耗及火电/风电/光伏/垃圾焚烧供给占比	折线图	分析能耗多源供给合理性
CO₂排放量和处理量	24时段CO₂捕集量与排放量对比	柱状图	评估碳减排效果

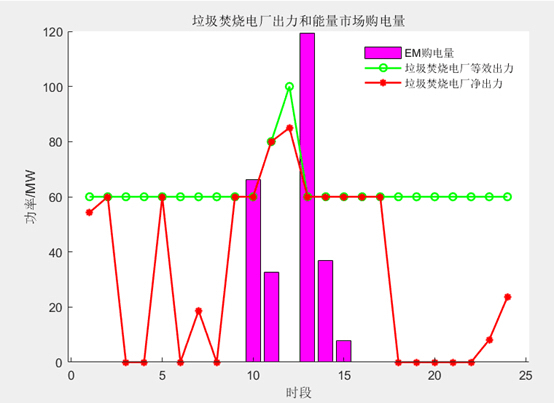

垃圾焚烧电厂出力和能量市场购电量	等效出力、净出力、购电量时序变化	组合图（柱状+折线）	验证垃圾焚烧与购电协同调度效果
烟气处理能耗	总能耗及多源供给占比	折线图	分析烟气处理负荷转移效果

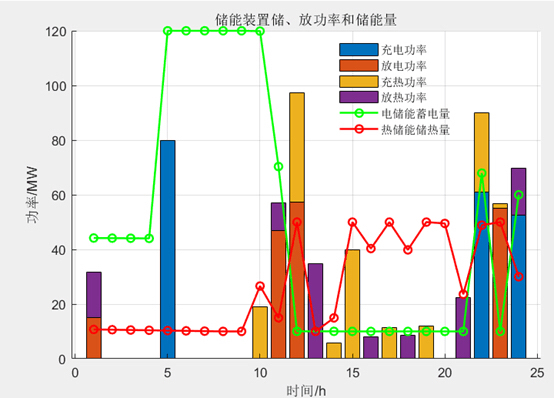

储能装置储、放功率和储能量	充放电/充放热功率、蓄电/热量变化	堆叠柱状图+折线图	评估储能系统调峰填谷作用

四、运行环境与依赖

（一）软件环境

操作系统：Windows 10/11（64位）
主程序：MATLAB R2017b及以上版本
工具包：YALMIP（优化建模工具包）
求解器：CPLEX 12.10及以上版本（需提前安装并配置环境变量）

（二）环境配置步骤

YALMIP安装：将YALMIP压缩包解压至MATLAB安装目录的toolbox文件夹（如D:\Program Files\MATLAB\R2017b\toolbox），通过MATLAB“设置路径”功能添加该文件夹及子文件夹，保存后重启MATLAB。
CPLEX安装与配置：运行CPLEX安装程序，按向导完成安装，通过MATLAB“设置路径”添加CPLEX的MATLAB接口路径（如D:\Program Files\IBM\ILOG\CPLEXEnterpriseServer1210\CPLEX_Studio\cplex\matlab\x64），重启MATLAB后输入yalmiptest验证配置成功（显示CPLEX已找到）。

五、使用说明与注意事项

（一）使用步骤

下载代码文件（Main.m），放入MATLAB当前工作目录。
检查并确认YALMIP与CPLEX配置正确。
直接运行Main.m文件，程序将自动执行建模、求解与结果可视化。
查看输出图表与MATLAB命令行窗口的求解日志，分析调度结果。

（二）注意事项

预测数据修改：若需替换风电、光伏、负荷或电价数据，可直接在参数设定模块修改PW、PV、PEL、HHL、k_EM数组，需确保数据长度为24（对应24个时段）。
约束调整：若需扩展模型（如增加可中断负荷分级约束、调整设备参数），可在约束条件模块添加或修改对应代码，建议参考论文中的约束表达式确保逻辑一致性。
求解参数优化：若遇到求解速度慢或收敛困难，可调整CPLEX求解参数（如增大mipgap至1e-4），或简化模型（如暂时关闭部分非关键约束）。
结果验证：可通过对比不同方案（如是否启用P2G、是否联合运行）的净成本、等效负荷方差等指标，验证模型的削峰填谷与经济环保效益，参考论文中的对比方案设计思路。

六、代码特色与应用场景

（一）核心特色

高保真复现：严格遵循论文模型，变量定义、约束条件、目标函数与论文完全一致，可直接用于学术研究验证。
模块化设计：各功能模块独立划分，便于用户根据需求扩展（如增加储能类型、引入新的分布式电源）。
可视化丰富：内置6类关键图表，无需额外编写绘图代码，快速输出分析结果。
实用性强：适配实际工程场景的时序数据输入，求解器配置成熟，可直接用于虚拟电厂调度方案设计。

（二）应用场景

学术研究：可再生能源消纳、多能源协同调度、碳捕集与电转气耦合等领域的仿真验证。
工程实践：虚拟电厂调度方案优化、低碳能源系统规划、储能与可控负荷协调控制策略设计。
教学演示：智能电网、综合能源系统等课程的优化建模与仿真教学案例。

七、扩展建议

算法扩展：当前采用CPLEX求解线性/非线性规划，可替换为论文提出的反余切复合微分进化（ACDE）算法，适配更复杂的高维非线性场景，需添加算法实现代码并替换求解器调用部分。
功能扩展：增加碳交易市场动态电价、可再生能源出力不确定性建模（如鲁棒优化）、多时段滚动调度等功能。
数据接口扩展：增加Excel或CSV数据导入功能，支持批量处理不同场景下的预测数据，提升代码通用性。
结果分析扩展：增加经济性指标（如单位发电量成本、碳减排成本）、环保指标（如可再生能源消纳率）的量化计算与对比功能，强化分析深度。
