OSG 裁剪平面（ClipPlane）

在 OpenSceneGraph（OSG）三维开发中，裁剪平面（ClipPlane） 是实现模型剖切、截面显示、空间可视区域筛选的核心工具。

它基于 OpenGL 裁剪平面机制，通过定义三维空间中的数学平面，对场景中的几何体进行动态裁剪，广泛应用于医疗可视化、工业仿真、建筑展示等领域。

本文将结合完整可运行代码，系统讲解 OSG ClipPlane 的继承关系、核心原理、使用方法与经典应用场景，帮助你快速掌握这一关键功能。

核心继承关系

OSG 采用面向对象的场景图架构，osg::ClipPlane 并非独立类，而是严格遵循 OSG 渲染状态体系的派生类，其完整继承链如下：

osg::Object
  └── osg::StateAttribute
       └── osg::ClipPlane

关键类作用解析

1. osg::Object：OSG 所有对象的基类，提供引用计数、智能指针管理（ref_ptr）、对象命名等基础能力，保证内存安全。
2. osg::StateAttribute：渲染状态属性基类，是 OSG 控制 OpenGL 渲染状态的核心接口。裁剪平面、材质、纹理、光照等均派生自此类，统一通过 StateSet 管理和启用。
3. osg::ClipPlane：裁剪平面具体实现类，封装了 OpenGL 裁剪平面的所有功能，提供平面定义、编号设置、参数修改等接口。

核心特性：ClipPlane 属于渲染状态，必须绑定到节点的 osg::StateSet 上才能生效，这也是 OSG 统一管理渲染状态的设计规范。

---

核心原理

1. 数学基础：平面方程

ClipPlane 基于三维空间平面方程：
$$Ax+By+Cz+D=0$$

• A、B、C：平面法向量，决定平面的朝向和裁剪方向
• D：平面偏移量，决定平面在空间中的位置

2. OSG 裁剪规则（必记）

OSG 会自动保留平面正面，裁剪平面背面：

• 保留区域：$Ax+By+Cz+D>0$
• 裁剪区域：$Ax+By+Cz+D<0$

简单理解：法向量指向的一侧被保留，反方向被裁剪。

3. 核心接口

// 设置裁剪平面方程 (A,B,C,D)
void setClipPlane(double a, double b, double c, double d);

// 设置裁剪平面编号（GPU 支持 0~5 共6个裁剪平面）
void setClipPlaneNum(unsigned int num);

---

完整实战代码

以下代码实现双裁剪平面对模型的动态剖切，可直接编译运行，注释清晰易懂：

#include <osgViewer/Viewer>
#include <osg/Node>
#include <osg/Group>
#include <osg/ClipPlane>
#include <osg/StateAttribute>
#include <osgDB/ReadFile>
#include <osgUtil/Optimizer>

int main()
{
    // 1. 创建OSG渲染窗口
    osg::ref_ptr<osgViewer::Viewer> viewer = new osgViewer::Viewer();

    // 2. 创建第一个裁剪平面：0x + 1y + 1z + 1 = 0（斜向裁剪）
    osg::ref_ptr<osg::ClipPlane> cp1 = new osg::ClipPlane();
    cp1->setClipPlane(0, 1, 1, 1);  // 平面方程
    cp1->setClipPlaneNum(0);       // 绑定硬件第0号裁剪平面

    // 3. 创建第二个裁剪平面：1x + 0y + 0z + 1 = 0（X轴方向裁剪）
    osg::ref_ptr<osg::ClipPlane> cp2 = new osg::ClipPlane();
    cp2->setClipPlane(1, 0, 0, 1);
    cp2->setClipPlaneNum(1);       // 绑定硬件第1号裁剪平面

    // 4. 创建场景根节点
    osg::ref_ptr<osg::Group> root = new osg::Group();

    // 5. 加载模型（替换为你的模型路径）
    osg::ref_ptr<osg::Node> model = osgDB::readNodeFile("cow.osg");
    if (!model) {
        OSG_WARN << "模型加载失败！" << std::endl;
        return 1;
    }
    root->addChild(model);

    // 6. 启用裁剪平面（核心：将状态绑定到节点）
    root->getOrCreateStateSet()->setAttributeAndModes(cp1, osg::StateAttribute::ON);
    root->getOrCreateStateSet()->setAttributeAndModes(cp2, osg::StateAttribute::ON);

    // 7. 优化场景提升渲染效率
    osgUtil::Optimizer optimizer;
    optimizer.optimize(root);

    // 8. 启动渲染
    viewer->setSceneData(root);
    viewer->realize();
    return viewer->run();
}

代码运行步骤

1. 准备 OSG 环境，将 cow.osg（OSG 自带模型）放入程序目录；

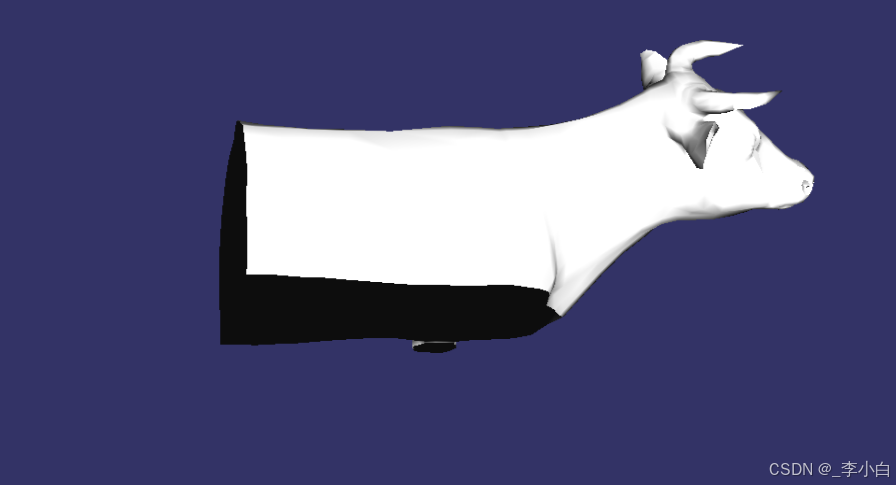

2. 编译运行，即可看到模型被两个平面同时剖切的效果；
3. 修改 setClipPlane 参数，可实时调整裁剪方向和位置。

---

经典使用场景

ClipPlane 是三维可视化的刚需工具，凭借高效、灵活的特点，在多个行业广泛应用：

1. 模型剖切与内部查看（最核心场景）

工业设计、机械仿真中，需要查看设备、零件的内部结构，无需修改原始模型，直接用 ClipPlane 实现动态剖切：

• 汽车发动机内部剖面展示
• 建筑墙体、管道内部查看
• 机械设备故障检测

2. 医疗三维可视化

在 CT、MRI 三维重建中，通过裁剪平面实现人体组织、器官的分层查看，辅助医疗诊断：

• 脑部、心脏三维模型截面显示
• 骨骼、血管的精准剖切

3. 空间可视区域筛选

大型场景（智慧城市、游戏地图）中，通过裁剪平面限制渲染范围，提升性能：

• 只显示房间内的模型，裁剪外部场景
• 隧道、管道内部漫游，裁剪外部无关物体

4. 截面效果制作

生成模型的二维截面，用于测量、标注、工程图纸导出：

• 机械零件截面尺寸测量
• 地质模型地层截面展示

5. 特效与视觉增强

影视、游戏中的创意视觉效果：

• 物体“切割消失”动画
• 科幻场景中的空间裁剪特效

---

关键注意事项

1. 数量限制：OpenGL 标准最多支持 6 个裁剪平面（编号 0~5），满足绝大多数场景需求；
2. 继承特性：裁剪平面会被子节点继承，设置在根节点可全局生效，设置在子节点可局部裁剪；
3. 方向控制：修改法向量符号（如 1→-1）可快速切换裁剪方向；
4. 性能优势：ClipPlane 由 GPU 硬件加速，裁剪效率极高，不影响渲染性能。

---

总结

osg::ClipPlane 是 OSG 中轻量、高效、通用的三维裁剪工具，依托 StateAttribute 渲染状态体系，完美适配各类三维可视化场景。掌握它的继承关系、平面方程原理和使用方法，就能轻松实现模型剖切、区域筛选、截面展示等核心功能，是 OSG 开发者必备的基础技能。
