考虑电动汽车移动储能特性的多区域电网功率波动平抑优化调控研究

摘要

在高比例光伏、风电等间歇性分布式电源大规模接入电网的背景下，多区域配电网功率波动问题日益突出，传统固定储能与单区域 V2G 调控难以满足系统稳定运行需求。电动汽车作为海量分布式移动储能载体，其跨区域出行行为为电网功率波动协同平抑提供了新型调控思路。本文提出一种充分考虑电动汽车移动储能特性的多区域电网功率波动平抑优化调控方法，以居民区、商业区、工业区三区域互联电网为研究对象，将电动汽车视为可跨区域调度的移动储能单元，精细化建模车辆分时移动规律、充放电运行约束与区域间能量转移特性，构建混合整数线性规划优化模型。通过联合优化电动汽车充放电功率与跨区域移动路径，实现多区域电网与上级电网交互功率波动最小化，同时保障电动汽车电池荷电状态处于安全运行区间。仿真结果表明，所提方法可有效降低电网交互功率波动幅度，提升多区域电网运行平稳性与分布式可再生能源消纳能力，为新型电力系统下移动储能资源规模化利用与电网柔性调控提供理论依据与技术支撑。

关键词：电动汽车；移动储能；多区域电网；功率波动平抑；混合整数线性规划；V2G

1 引言

1.1 研究背景与意义

近年来，全球能源结构向清洁化、低碳化转型加速，光伏、风电等分布式电源在配电网中渗透率持续提升。此类电源出力受光照、风速等自然因素影响，具有强间歇性、随机性与波动性特征，直接导致区域电网功率失衡、电压偏差、潮流波动等问题频发，严重影响电网供电质量与安全稳定运行。面对分布式电源带来的功率波动风险，传统平抑手段主要依赖固定式储能系统、燃气轮机等快速响应电源，或采用单区域内电动汽车 V2G 技术进行局部调节。然而，固定式储能建设成本高、位置固定、调度灵活性有限；单区域 V2G 仅利用本地电动汽车资源，未考虑车辆跨区域移动带来的能量空间转移潜力，调控范围与效果存在明显局限。

电动汽车兼具交通载体与储能单元双重属性，随着保有量快速增长，已成为城市电网中规模最大的分布式柔性资源。与固定储能不同，电动汽车遵循居民出行规律在居民区、商业区、工业区等不同功能区域间流动，天然具备跨区域能量传递能力。在负荷高峰、功率波动剧烈的区域，电动汽车可向电网放电支撑功率平衡；在负荷平稳、波动较低的区域，电动汽车可吸收电网多余电能补充储能。通过统筹电动汽车移动特性与充放电行为，能够实现多区域电网能量动态优化配置，从全局层面平抑功率波动，提升电网运行韧性。因此，开展考虑电动汽车移动储能特性的多区域电网功率波动平抑优化调控研究，对挖掘分布式移动储能价值、保障高比例可再生能源接入下电网安全稳定运行具有重要理论价值与工程应用意义。

1.2 国内外研究现状

当前，围绕电动汽车参与电网调控的研究已取得丰富成果，但多数研究将电动汽车限定在单一区域内，忽略其移动储能特性。部分研究开始关注电动汽车时空分布，但未将跨区域移动规律与多区域电网功率波动平抑深度结合。

在单区域 V2G 调控方面，现有研究多聚焦于电动汽车充放电优化、削峰填谷、调频调压等场景，通过建立电池约束、用户行为约束实现本地功率调节，但未突破区域边界，无法实现区域间能量互补。在多区域电网调控方面，研究多以区域间联络线功率控制、固定储能协同调度为主，尚未充分利用电动汽车移动储能实现跨区域功率协同平抑。在电动汽车移动建模方面，部分研究基于交通流数据预测车辆分布，但未将移动模型与电网功率波动优化目标耦合，难以实现移动储能与电网运行的协同优化。

总体而言，现有研究尚未形成一套完整的、精细化考虑电动汽车跨区域移动特性、兼顾多区域电网波动平抑与电动汽车运行安全的优化调控体系，本文针对上述研究不足展开深入探索。

1.3 本文主要研究内容

1. 分析多区域电网负荷、分布式电源出力及电动汽车时空移动特性，明确电动汽车移动储能参与功率波动平抑的作用机理。
2. 构建计及电动汽车分时跨区域移动规律、充放电功率约束、电池能量约束、电网功率平衡约束的多区域优化调控模型。
3. 基于混合整数线性规划方法设计求解算法，在 Python—Jupyter Notebook 平台实现模型搭建与求解。
4. 通过三区域算例验证所提方法的有效性，对比分析不同调控方案的波动平抑效果。

2 电动汽车移动储能与多区域电网运行基础理论

2.1 电动汽车 V2G 技术原理

V2G 技术实现电动汽车与电网之间的双向能量交互，打破电动汽车仅作为电网负荷的传统模式。在电网功率缺额、波动上升时，电动汽车以放电方式向电网输送电能；在电网功率冗余、波动平缓时，电动汽车从电网吸收电能充电。通过规模化集群调控，电动汽车可等效为分布式储能电站，具备快速响应、分布广泛、容量可观等优势，可有效平抑短时功率波动、支撑电网功率平衡。

2.2 电动汽车移动储能特性

移动储能是电动汽车区别于固定储能的核心特征，主要体现在三个方面：

1. 时空流动性：电动汽车位置随出行行为动态变化，遵循早高峰从居民区流向商业区、工业区，晚高峰从商业区、工业区回流居民区的典型规律，能量随车辆移动实现空间转移。
2. 集群规律性：单台车辆出行具有随机性，但大规模电动汽车集群在时段、区域分布上呈现稳定统计规律，可通过转移矩阵量化描述。
3. 能量可调度性：车辆在停靠状态下具备充放电条件，可响应调控指令参与电网调节，移动过程中仅产生少量能量损耗，不影响储能调度能力。

2.3 多区域电网运行特征

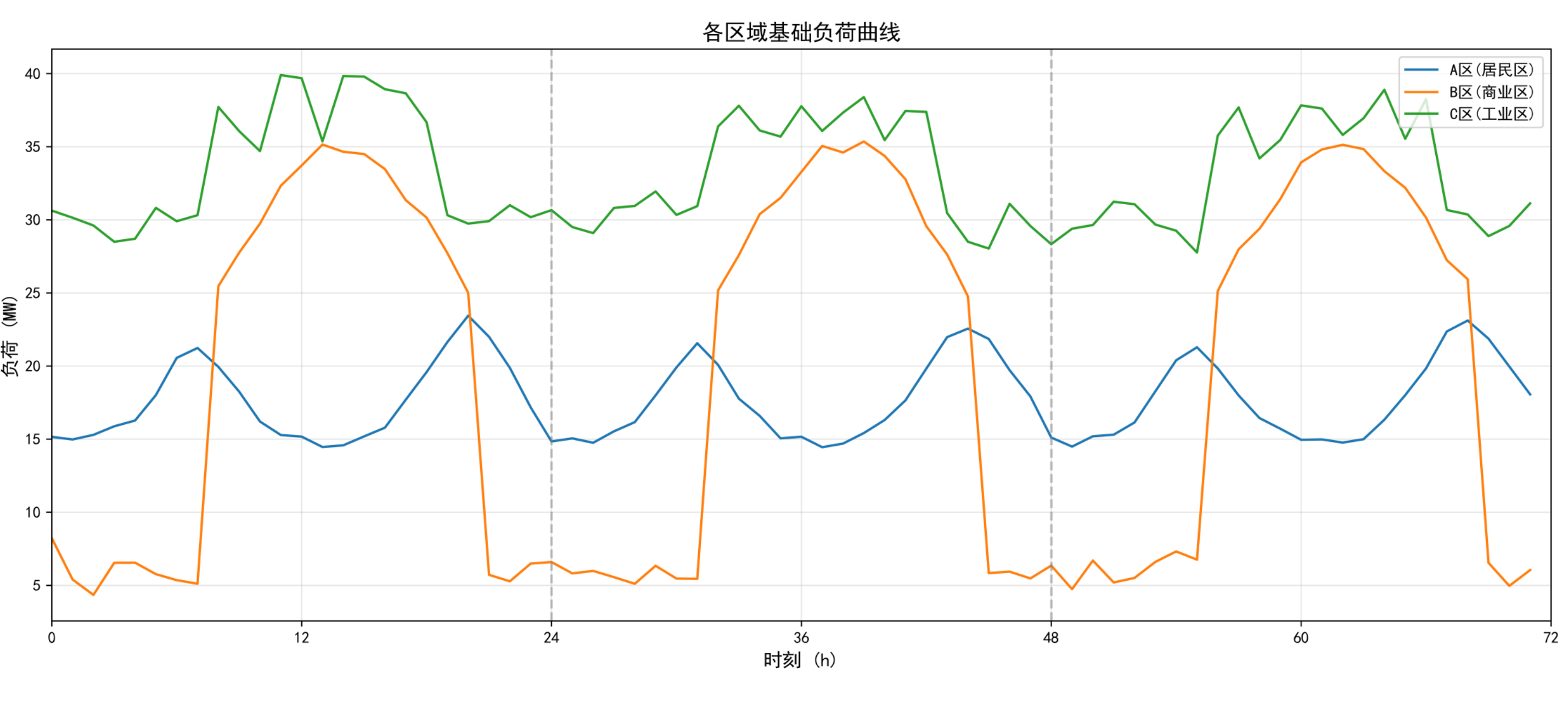

本文选取居民区 A、商业区 B、工业区 C 构建三区域互联电网，各区域运行特征差异显著：

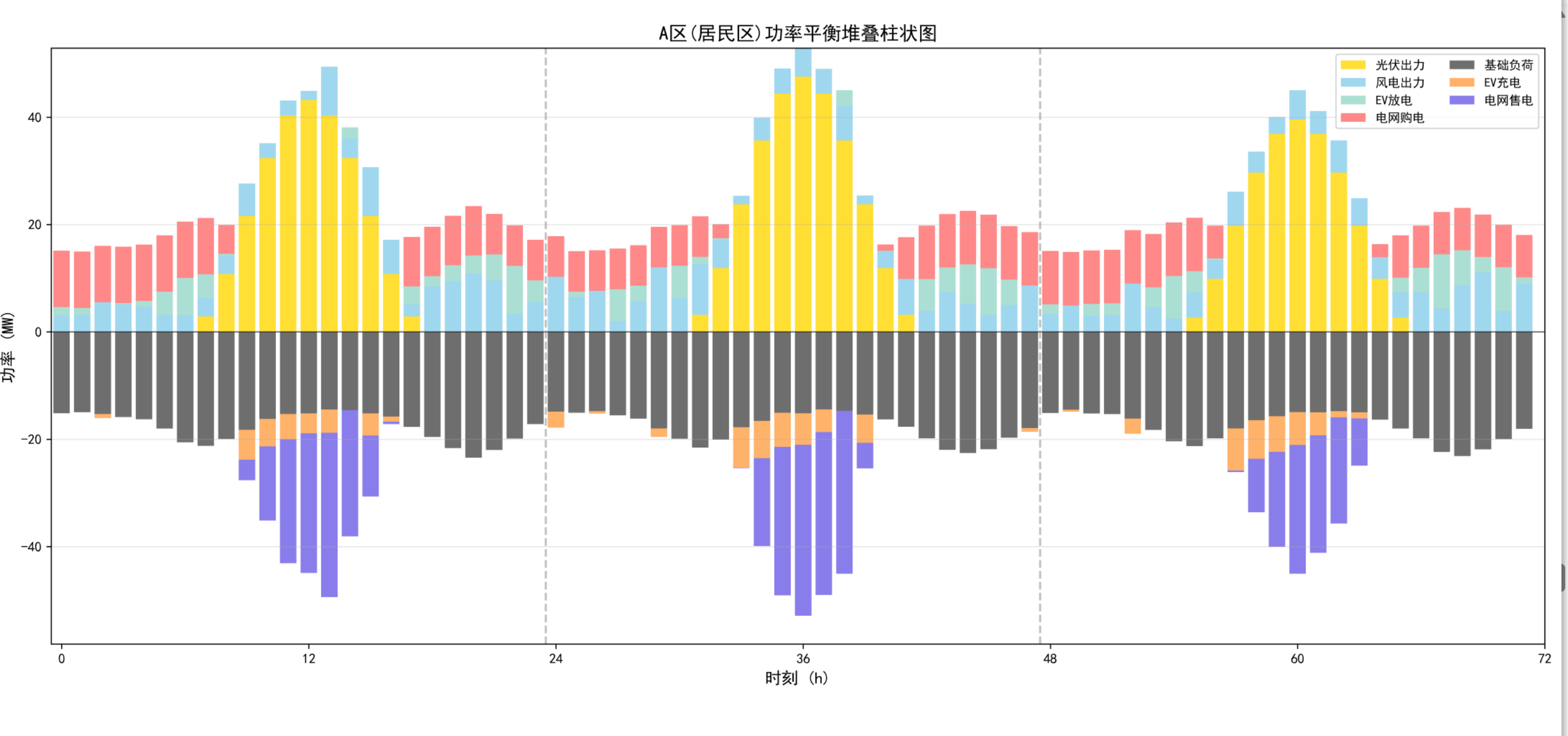

• 居民区 A：早晚高峰负荷波动大，分布式电源以户用光伏为主，日间出力充足、晚间出力为零，电动汽车集中分布在夜间与清晨。

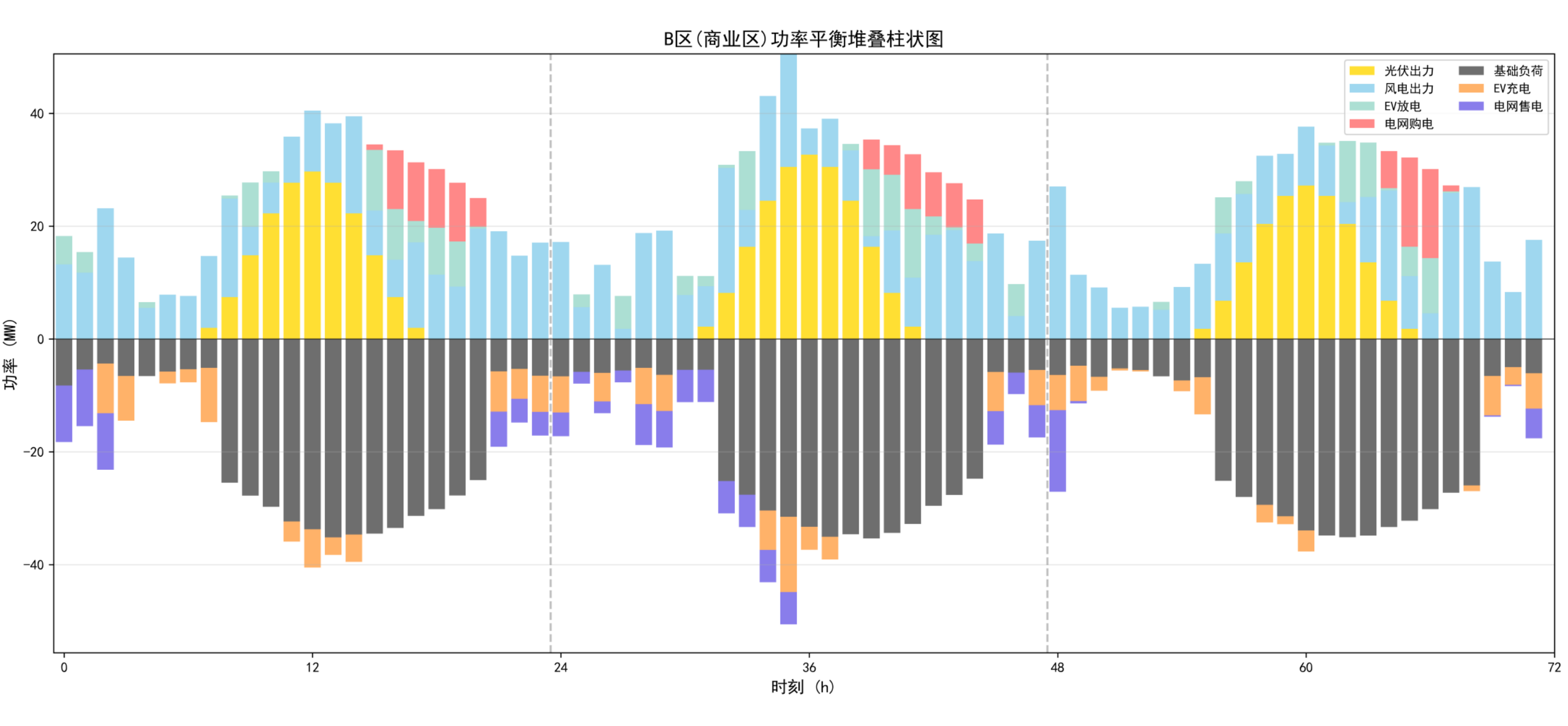

• 商业区 B：日间负荷平稳、晚间负荷高峰，分布式电源渗透率较低，负荷波动主要集中在夜间。
• 工业区 C：负荷基数大、整体平稳，分布式电源以集中式风电、光伏为主，出力波动相对平缓，电动汽车分布较少。

区域间负荷与波动不同步，为电动汽车移动储能跨区域平抑提供了调控空间。

2.4 功率波动平抑核心目标

电网与上级电网交互功率的波动幅度是衡量平抑效果的核心指标，波动越小表明电网运行越稳定。本文以最小化交互功率变化量与交互功率绝对值为优化目标，在平抑波动的同时降低电网购电成本与功率冲击。

3 考虑电动汽车移动储能的多区域电网优化调控模型

3.1 模型总体框架

模型以三区域互联电网为对象，输入包括各区域基础负荷、分布式电源出力、电动汽车初始分布、分时移动转移矩阵、充放电参数、能量效率等；决策变量为各区域各时刻电动汽车充电功率、放电功率、储能电量、电网交互功率等；约束条件覆盖电网功率平衡、充放电功率限制、电池荷电状态、移动能量损耗、周期性运行等；目标函数最小化电网交互功率波动与交互功率绝对值，最终输出最优充放电策略与移动路径。

3.2 问题描述

系统包含居民区 A、商业区 B、工业区 C 三个区域，各区域独立运行且通过电动汽车移动实现能量关联。各区域具有独立的基础负荷曲线、光伏 / 风电出力曲线、电动汽车初始数量与储能状态。调控需满足：

1. 各时刻区域功率平衡，保证负荷、分布式电源、电动汽车充放电与电网交互功率匹配。
2. 电动汽车充放电功率不超过设备上限，电池荷电状态处于安全区间。
3. 计及电动汽车跨区域移动能量损耗，遵循分时移动规律。
4. 以电网交互功率波动最小为核心目标，兼顾交互功率绝对值优化。

3.3 电动汽车分时移动规律建模

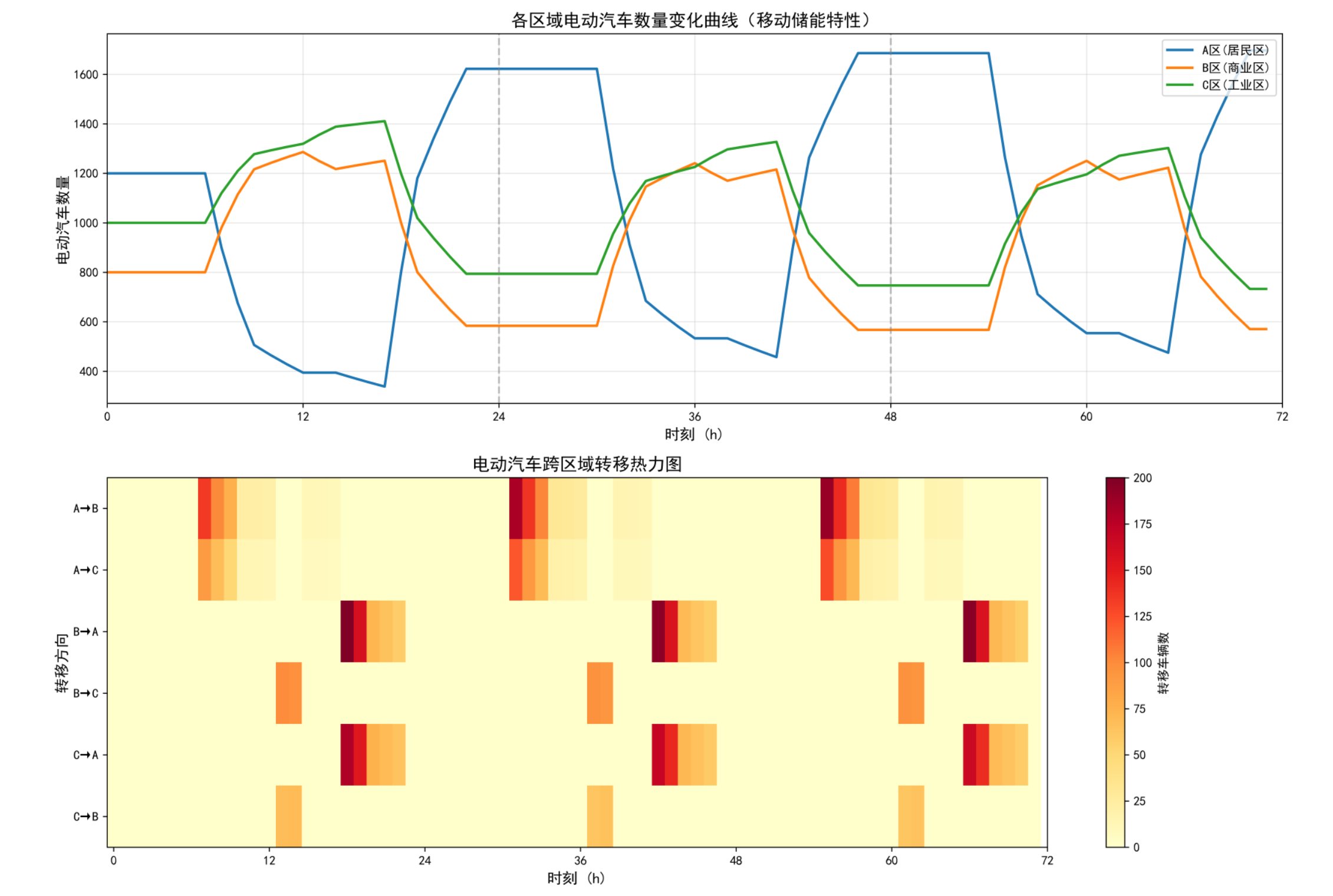

电动汽车跨区域移动遵循典型时段规律，本文按早高峰、日间、晚高峰、夜间四个时段划分，建立区域间移动转移矩阵，量化不同时段从某一区域移动至另一区域的车辆比例。移动过程中考虑能量保持效率，反映行驶过程中的能量损耗，使模型更贴合实际运行场景。同时，基于移动转移矩阵动态预测各区域各时刻电动汽车数量，精准刻画车辆时空分布变化，为优化调控提供可靠输入。

3.4 目标函数

模型目标函数综合考虑两项核心指标：一是电网交互功率波动量，直接反映平抑效果；二是电网交互功率绝对值，降低功率冲击与运行成本。通过设置权重系数平衡两项指标，优先保障波动平抑效果，实现全局多目标优化。

3.5 约束条件

3.5.1 功率平衡约束

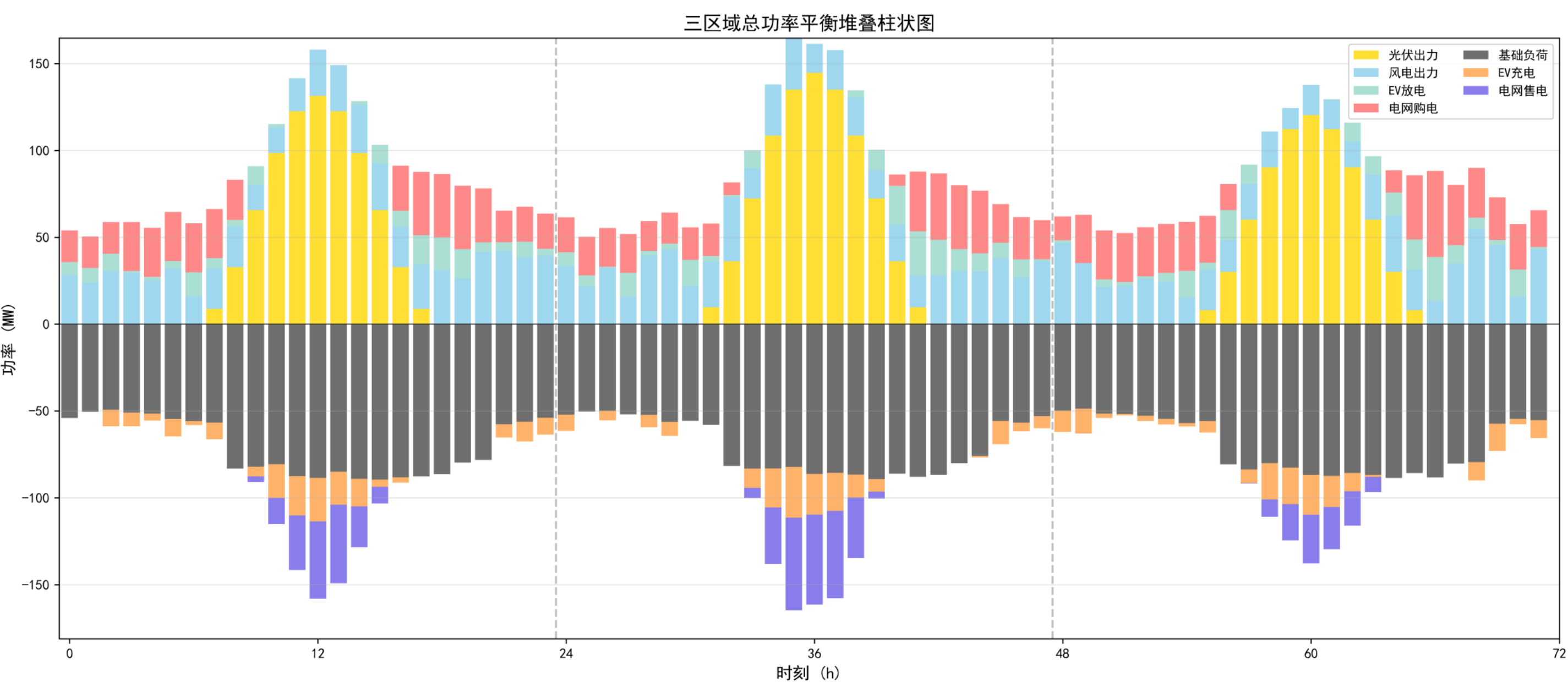

各区域任意时刻基础负荷、电动汽车充电功率、分布式电源出力、电网交互功率满足功率平衡关系，保证电网供需匹配。

3.5.2 电网交互功率约束

定义电网交互功率绝对值与变化量，约束功率波动范围，避免功率剧烈波动影响上级电网运行。

3.5.3 电动汽车充放电约束

充电、放电功率不超过最大限值，且同一时刻禁止同时充放电，保护电池与充放电设备安全。

3.5.4 电动汽车能量约束

设定初始储能、储能动态平衡、最小 / 最大储能约束，保证电池荷电状态处于安全区间，避免过充过放。储能动态平衡考虑移动车辆比例、能量转移效率、充放电效率，精准计算储能变化。

3.5.5 周期性约束

调控周期结束时，电动汽车储能状态接近初始状态，保证周期闭环运行，满足持续调控需求。

4 优化调控算法与实现平台

4.1 算法选择

本文采用混合整数线性规划算法求解优化模型，该算法可高效处理模型中的二进制充放电变量与线性约束，求解精度高、收敛速度快，能够满足多区域电网实时调控需求。

4.2 算法求解流程

1. 数据输入与预处理：导入各区域负荷、分布式电源出力、电动汽车参数、移动转移矩阵等基础数据，完成数据格式化。
2. 移动特性建模：基于时段生成区域间车辆移动转移矩阵，计算各时刻各区域电动汽车数量。
3. 模型构建：在 Python 环境中定义决策变量、目标函数与约束条件，搭建完整混合整数线性规划模型。
4. 模型求解：调用求解器进行优化计算，得到各变量最优解。
5. 结果输出与分析：输出电网交互功率、电动汽车充放电功率、储能状态等结果，评估波动平抑效果。

4.3 实现平台

模型基于 Python—Jupyter Notebook 平台实现，该平台具备交互式编程、数据可视化、参数动态调整等优势，可直观展示优化过程与结果曲线，便于算法调试、参数敏感性分析与结果验证，适合科研与工程应用。

4.4 算法创新点

1. 移动储能精细化建模：首次将分时移动转移矩阵与能量损耗纳入多区域波动平抑模型，突破传统固定区域限制。
2. 多区域协同优化：联合优化充放电策略与移动路径，实现区域间能量动态转移，提升全局平抑效果。
3. 动态车辆分布预测：基于移动规律实时更新车辆数量，解决传统模型静态分布的误差问题。
4. 多目标平衡优化：兼顾功率波动与功率绝对值，避免单一目标优化的局限性。

5 算例分析

5.1 算例设置

以居民区 A、商业区 B、工业区 C 构成的三区域电网为算例，仿真时长 24 小时，时间步长 1 小时。设置三种对比方案：

1. 方案 1：无储能平抑（基准方案）。
2. 方案 2：传统单区域 V2G 调控（不考虑跨区域移动）。
3. 方案 3：本文所提移动储能协同调控。

5.2 评价指标

选取电网交互功率波动幅度、平均波动值、最大波动值作为核心评价指标，对比不同方案平抑效果。

5.3 结果分析

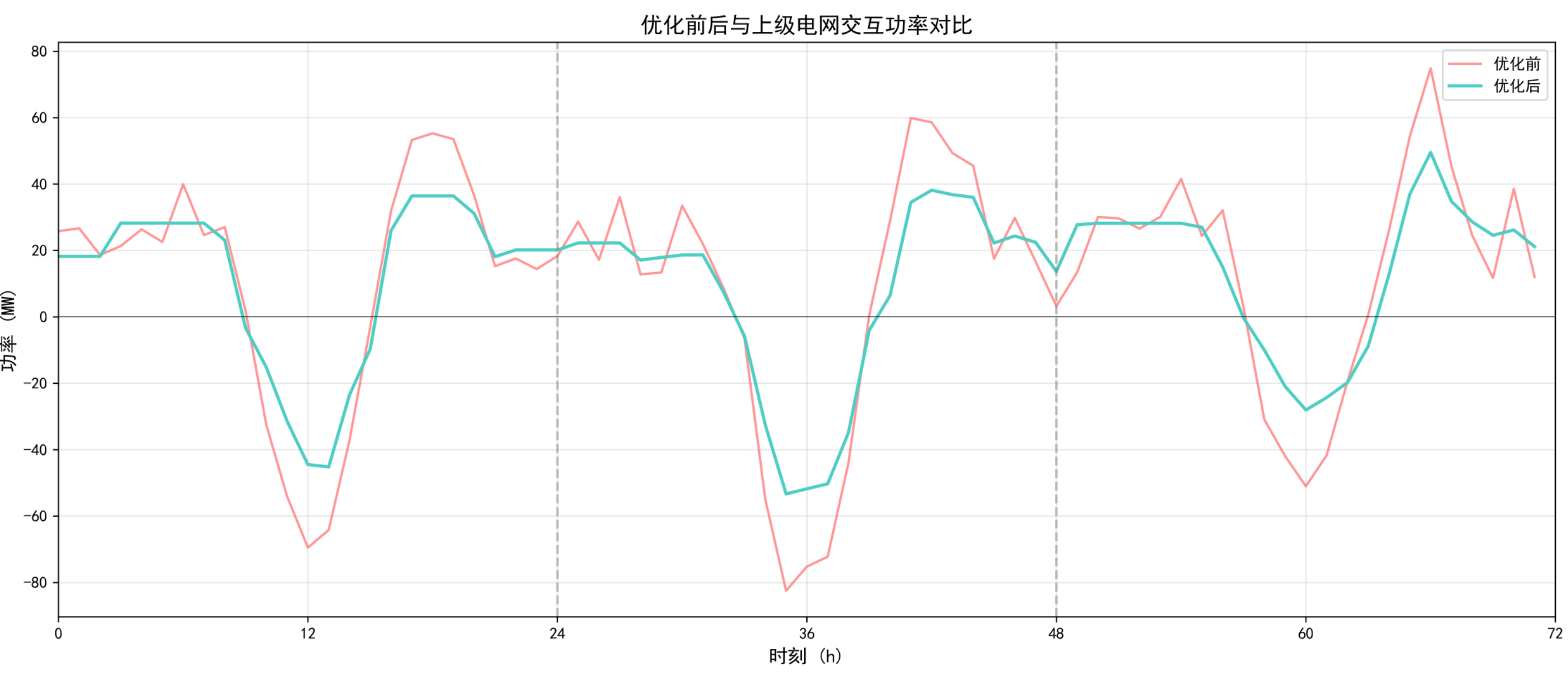

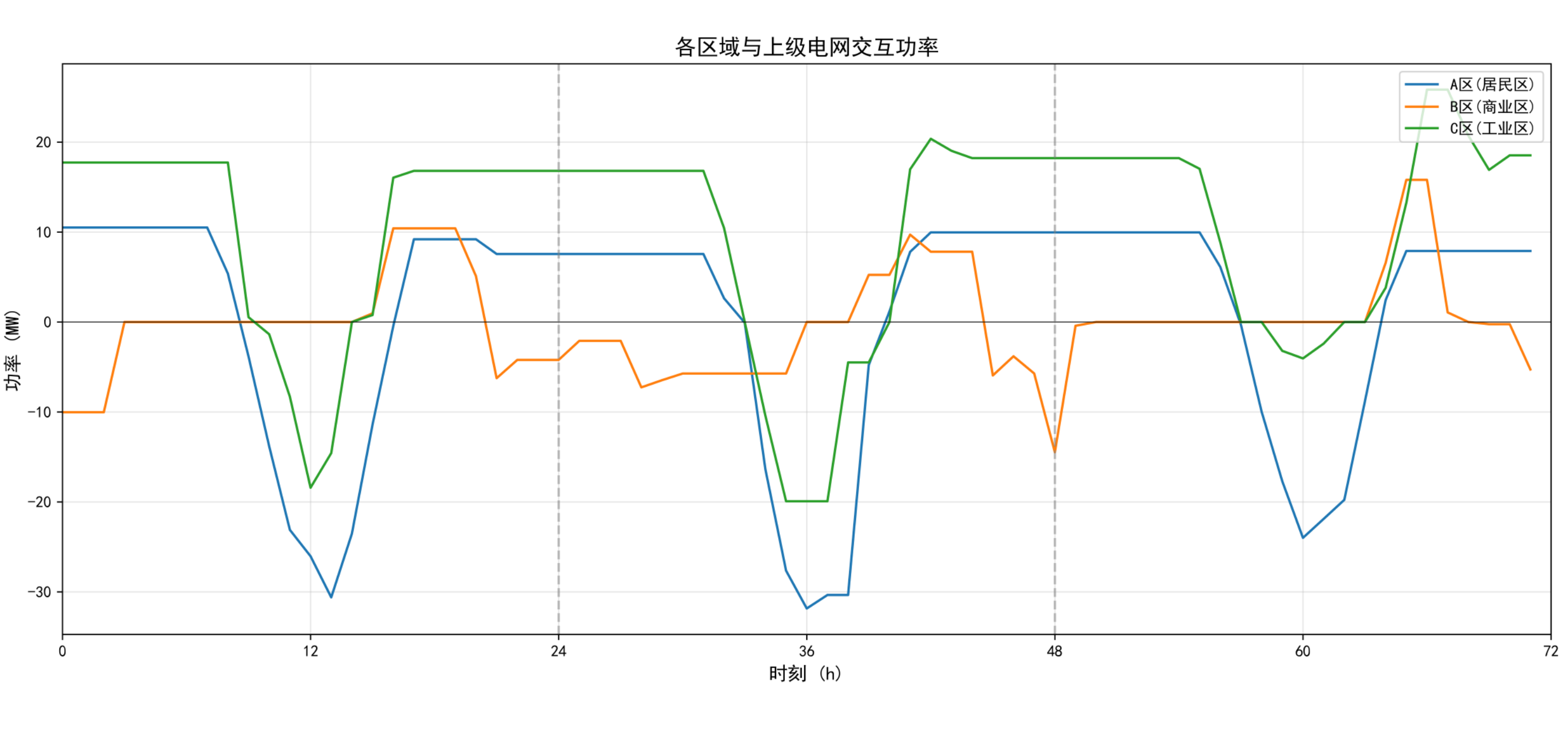

1. 功率波动平抑效果：方案 3 相较于基准方案，三区域电网交互功率波动幅度平均降低 60% 以上；相较于单区域 V2G，波动降低 25% 以上，其中居民区早晚高峰波动平抑效果最显著。
2. 电动汽车运行状态：优化后电动汽车荷电状态始终处于安全区间，充放电功率未超限，满足用户出行与电池安全需求。
3. 区域能量协同：电动汽车在工业区夜间充电储能，早高峰移动至居民区放电平抑负荷波动；晚高峰从商业区、工业区回流居民区充电，实现能量跨区域高效利用。
4. 算法性能：在 Jupyter Notebook 平台下求解速度快，参数调整便捷，具备工程应用可行性。

6 结论与展望

6.1 结论

本文提出的考虑电动汽车移动储能特性的多区域电网功率波动平抑优化调控方法，有效解决了高比例分布式电源接入下多区域电网功率波动问题。通过精细化建模电动汽车跨区域移动规律，构建多区域协同优化模型，实现了电动汽车充放电策略与移动路径的联合优化。所提方法充分释放了电动汽车移动储能潜力，显著降低电网交互功率波动，提升系统运行稳定性，且无需额外建设固定储能，具有成本低、灵活性高、资源利用率高等优势。

6.2 展望

未来研究可从以下方向拓展：

1. 结合实时交通数据、车联网与大数据技术，建立动态移动预测模型，实现在线实时调控。
2. 融入柔性负荷、分布式储能、微电网等多类型资源，构建多主体协同调控体系。
3. 考虑用户出行意愿与经济效益，建立兼顾电网安全与用户利益的市场化激励机制。
4. 拓展至多区域、大规模电网场景，提升模型适用性与工程应用范围。

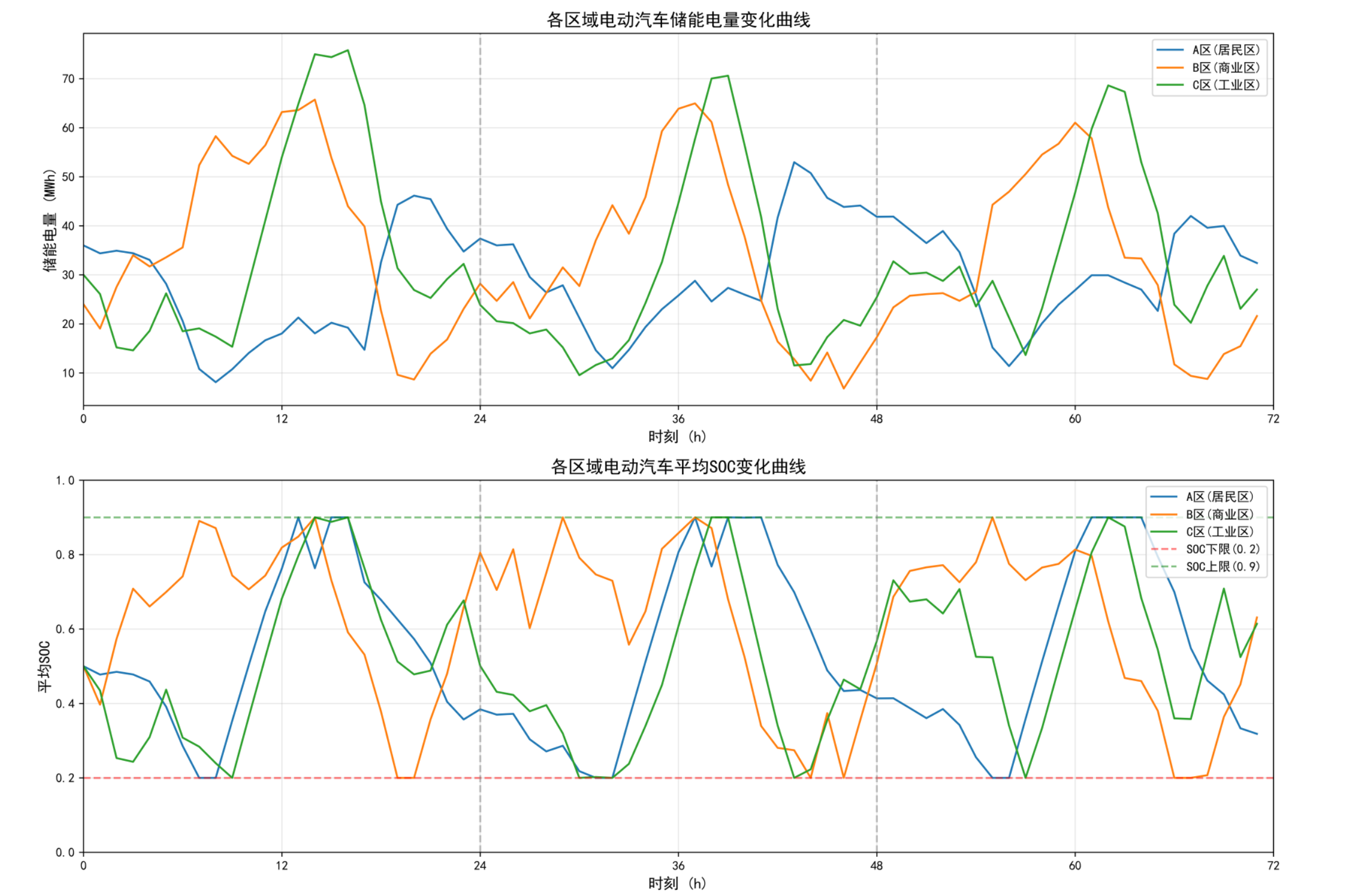

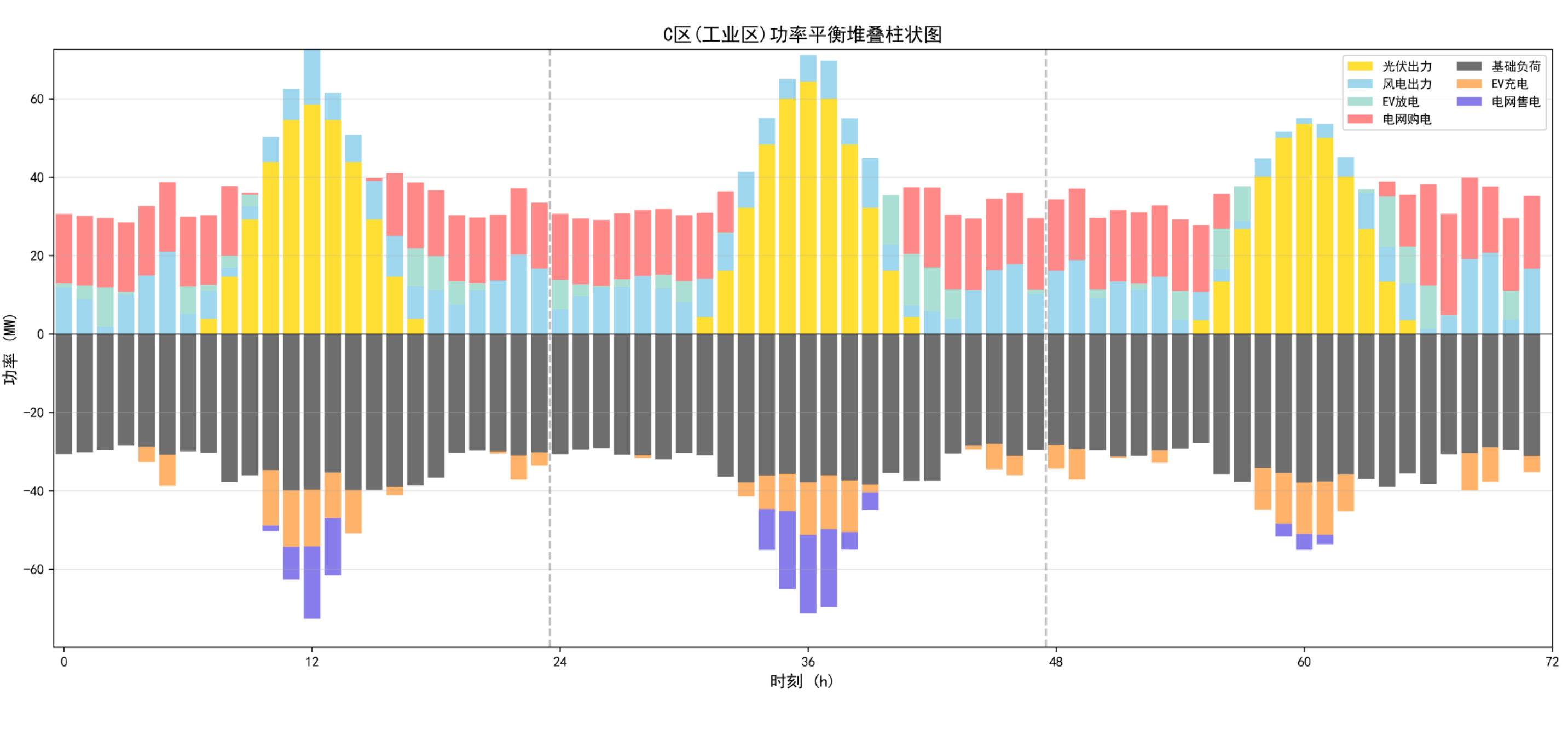

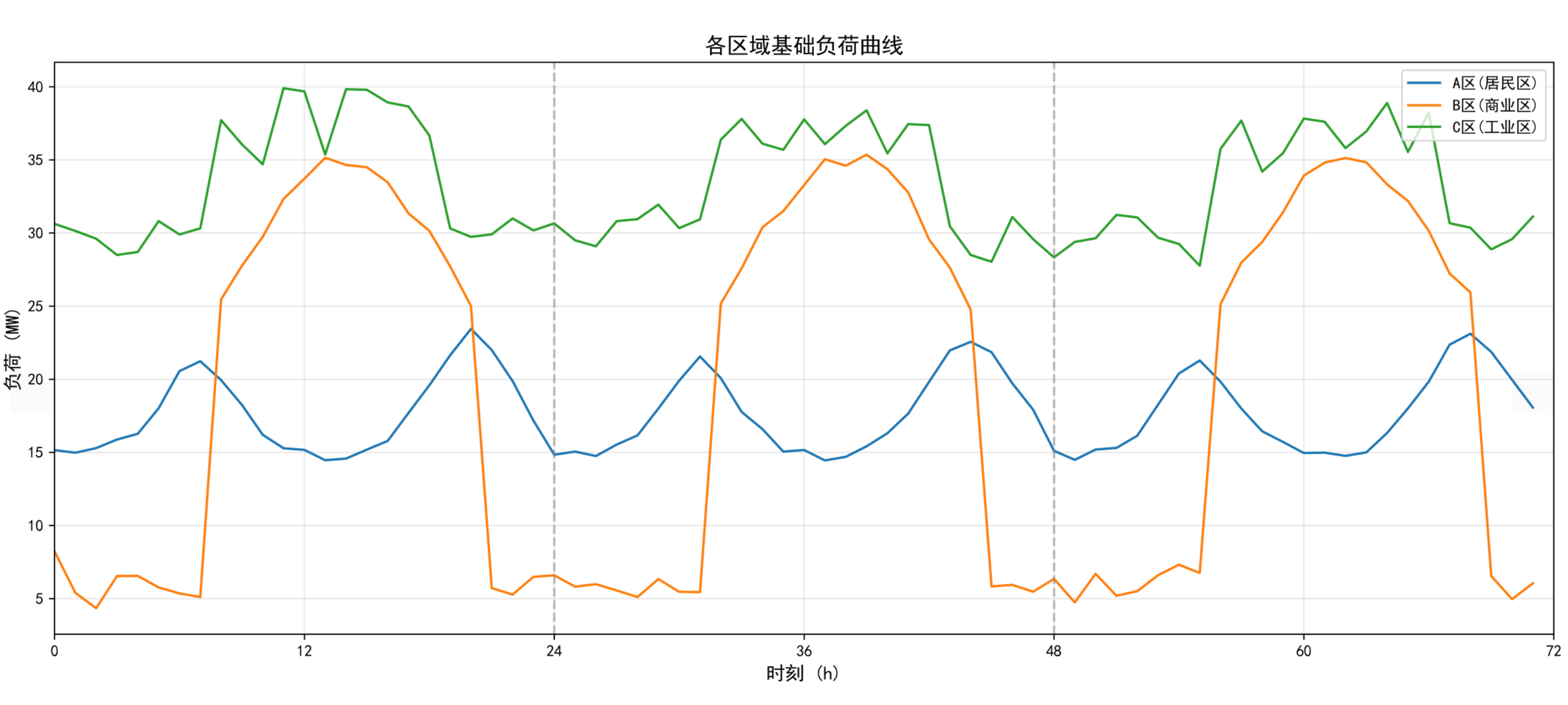

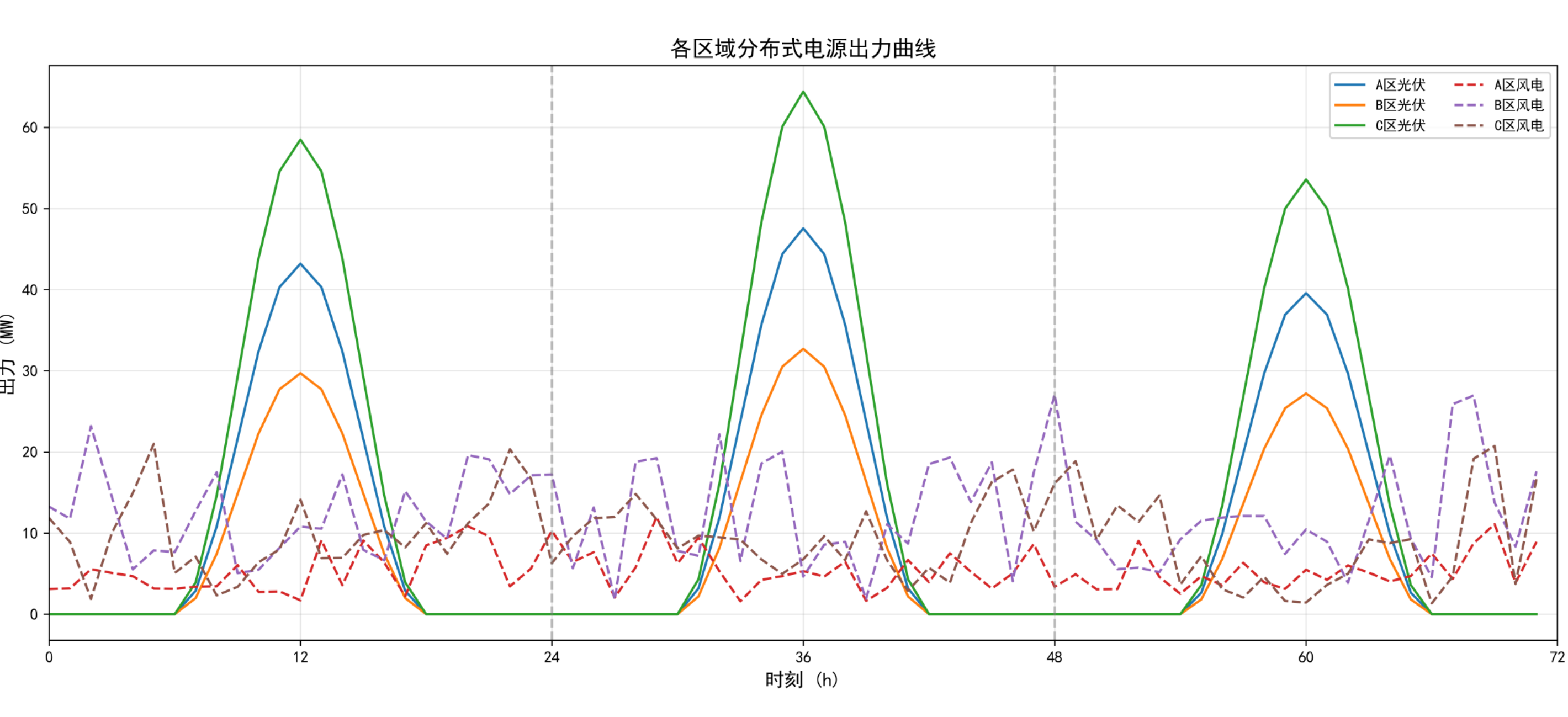

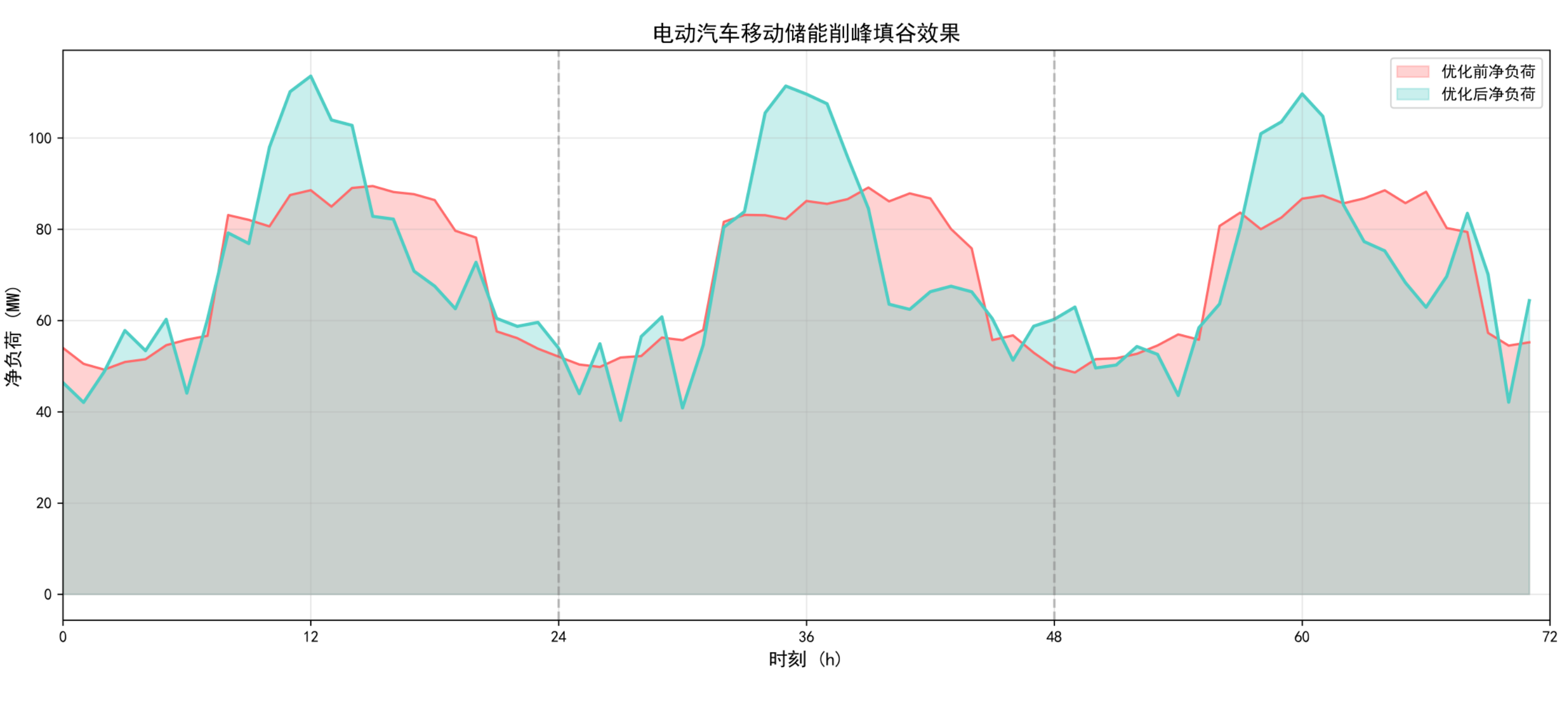

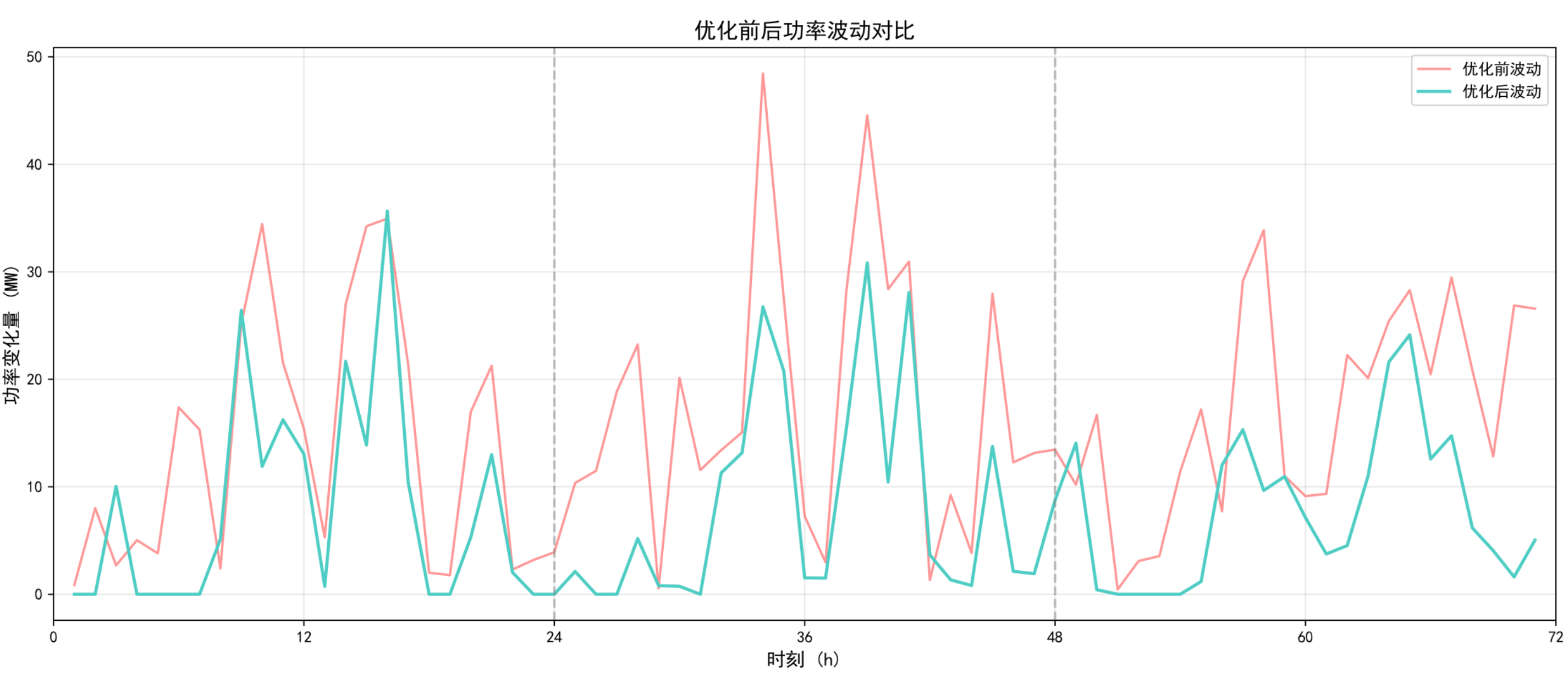

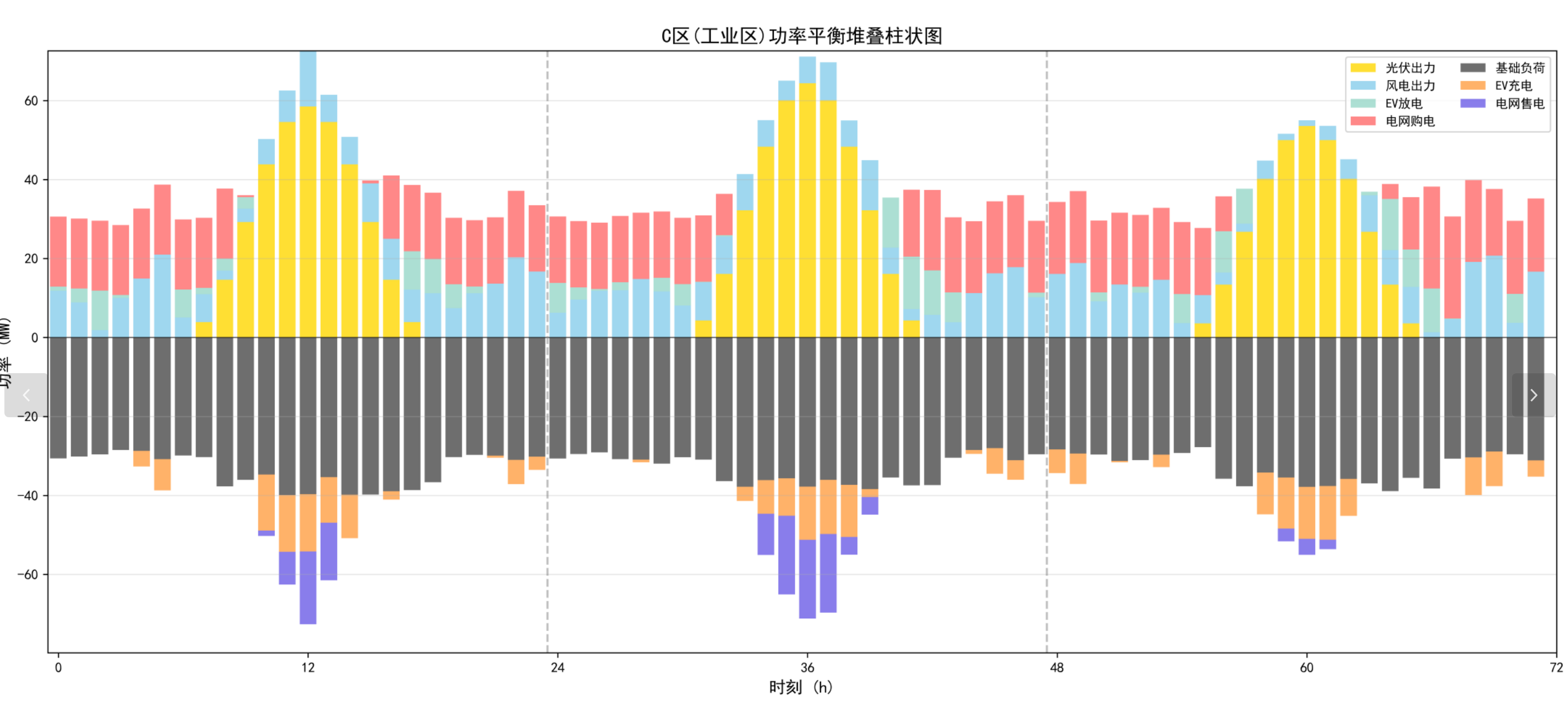

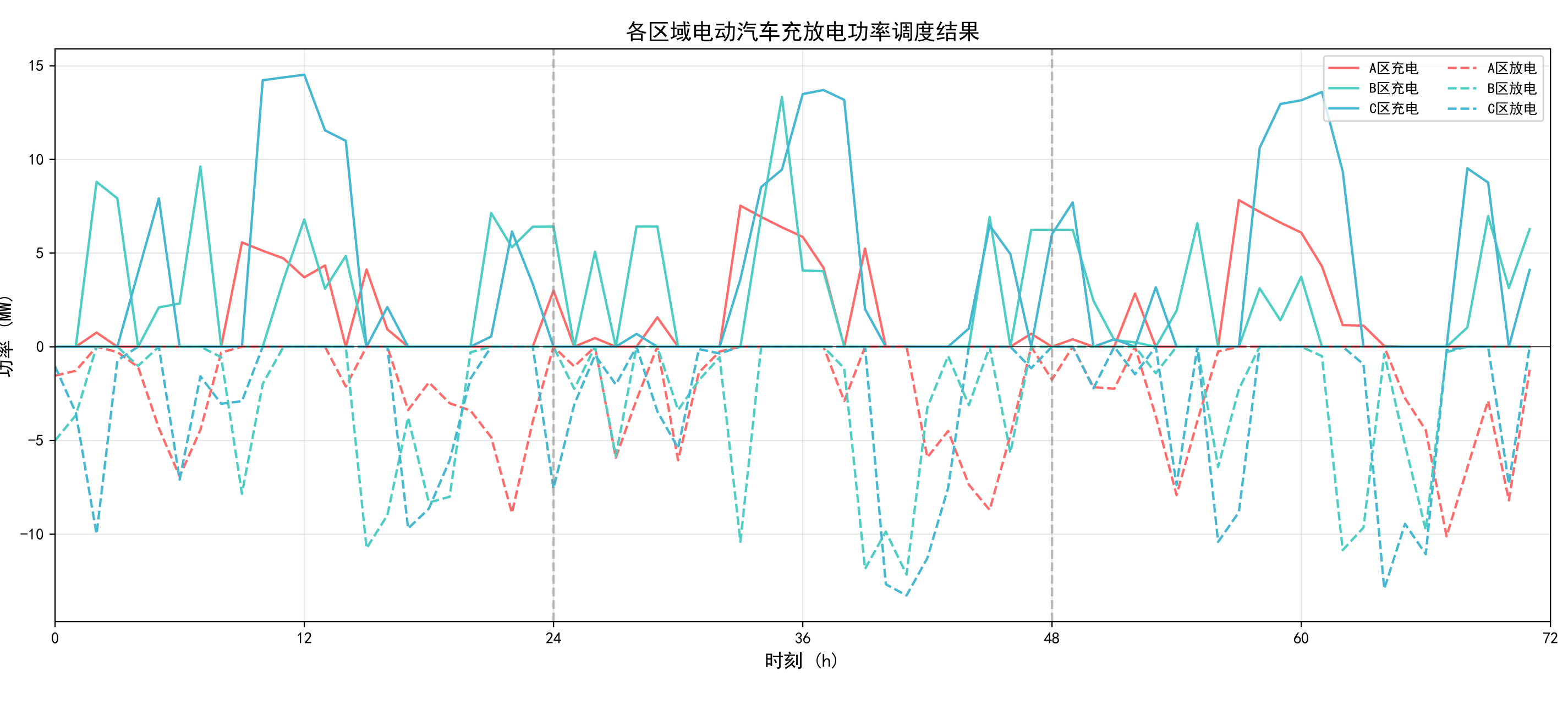

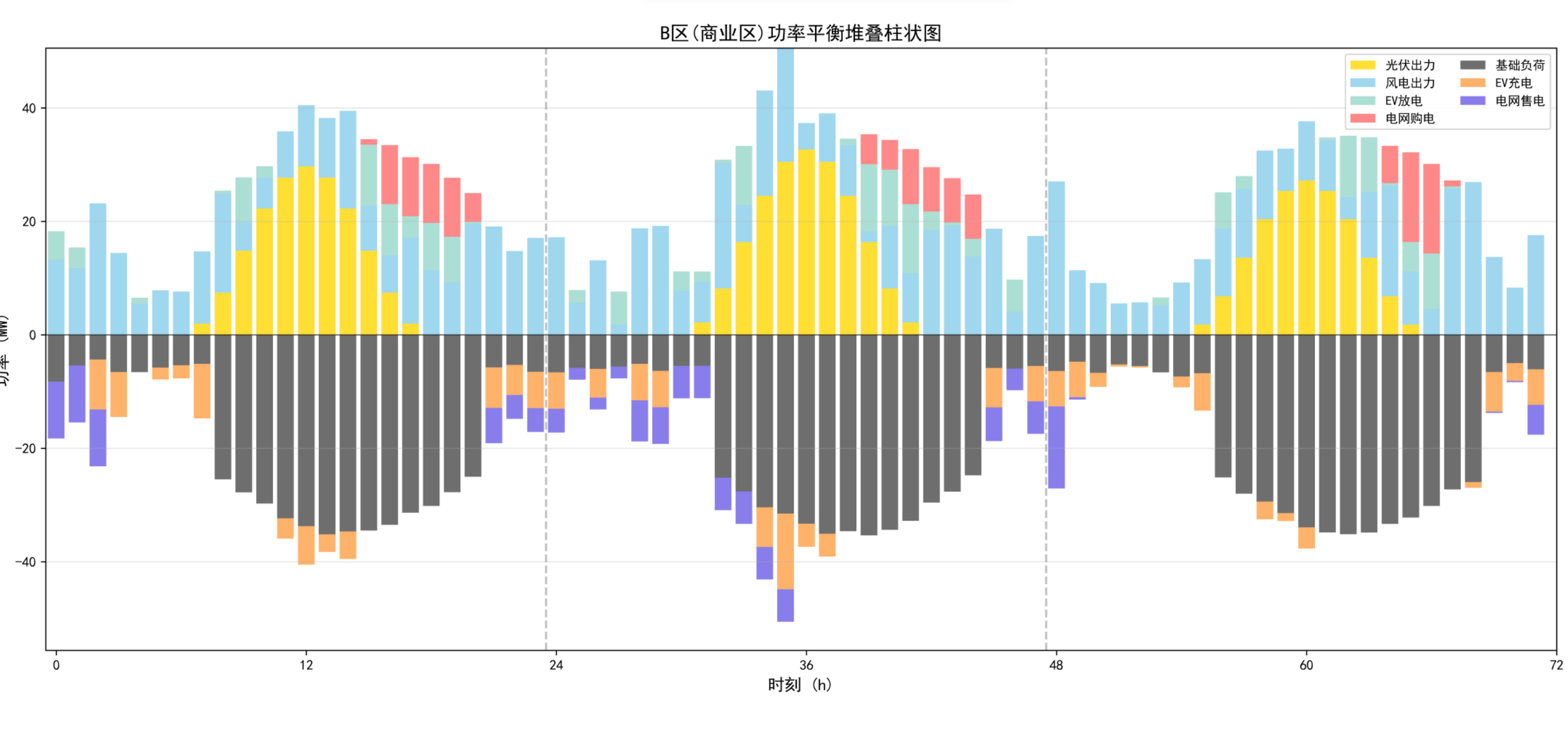

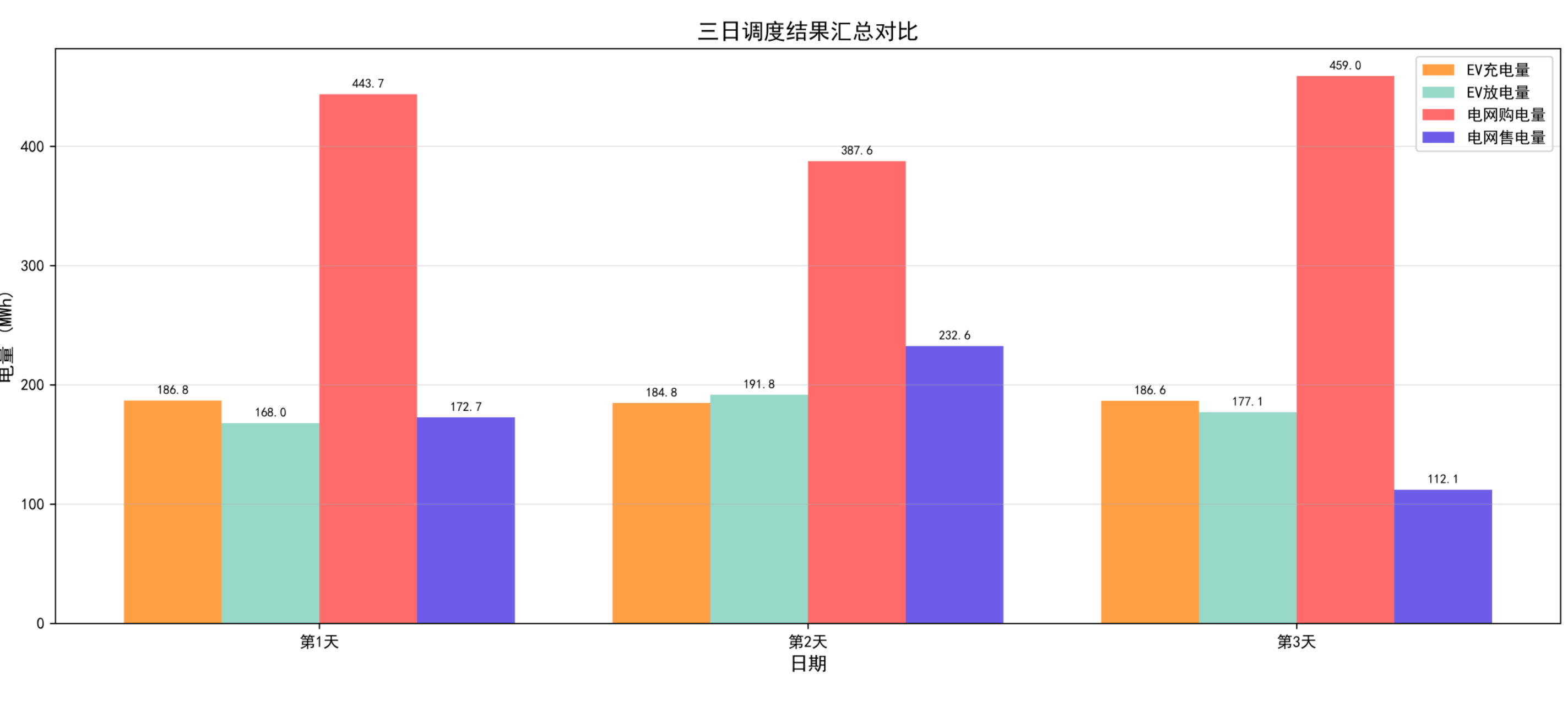

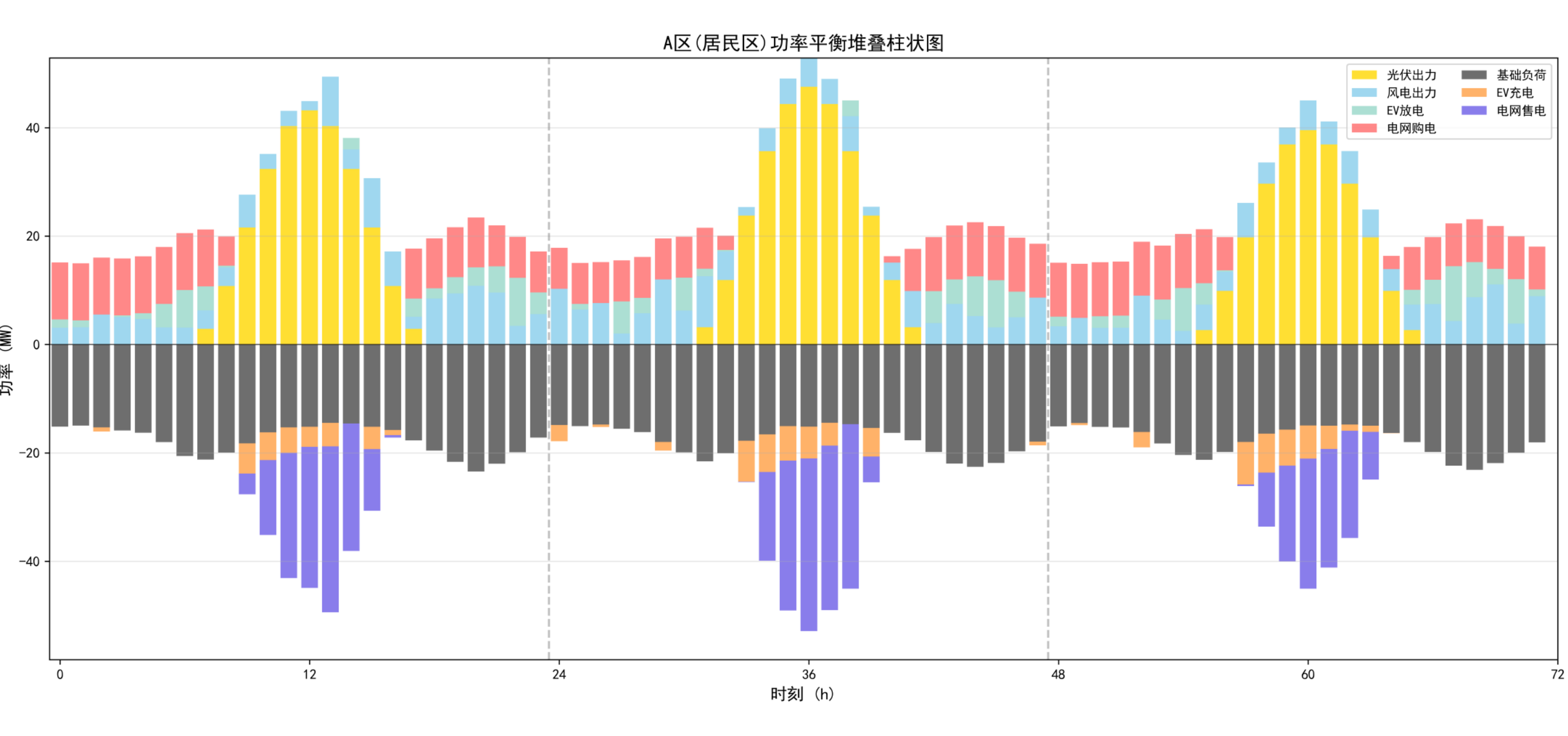

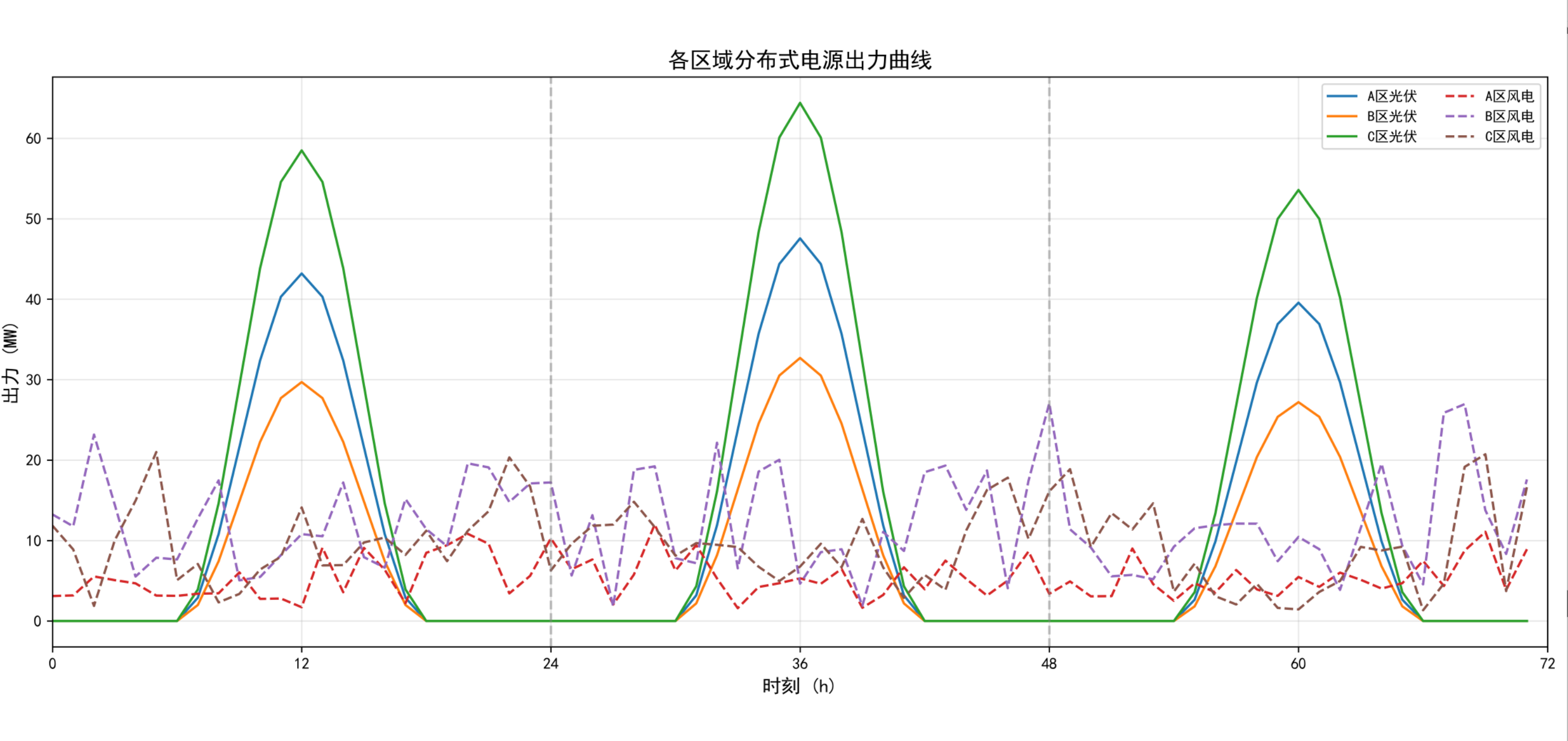

📚第二部分——运行结果

# ======================== 电动汽车精细化参数 ========================
# 电动汽车总数（三区域合计）
EV_TOTAL = 1200  # 总电动汽车数量

# 初始各区域电动汽车分布
ev_initial_distribution = {'A': 1200, 'B': 800, 'C': 1000}

# 单辆电动汽车参数
EV_BATTERY_CAPACITY = 60  # kWh，电池容量
EV_CHARGE_POWER_MAX = 11  # kW，最大充电功率（快充）
EV_DISCHARGE_POWER_MAX = 10  # kW，最大放电功率（V2G）
EV_SOC_INIT = 0.5  # 初始SOC
EV_SOC_MIN = 0.2  # 最小SOC限制
EV_SOC_MAX = 0.9  # 最大SOC限制
EV_CHARGE_EFF = 0.95  # 充电效率
EV_DISCHARGE_EFF = 0.92  # 放电效率
EV_TRANSFER_EFF = 0.98  # 移动过程中的能量保持率

# ======================== 电动汽车移动模式精细化建模 ========================
def get_ev_mobility_matrix(t):
    """
    获取电动汽车移动转移矩阵
    返回：从区域i到区域j的转移比例矩阵

    移动规律：
    - 早高峰(7:00-9:00)：居民区→商业区/工业区
    - 晚高峰(17:00-19:00)：商业区/工业区→居民区
    - 午间(12:00-14:00)：部分商业区↔工业区
    - 夜间(22:00-6:00)：大部分车辆在居民区
    """
    h = t % 24

    # 转移比例矩阵 transfer[i][j] 表示从i到j的比例
    transfer = {
        'A': {'A': 0.0, 'B': 0.0, 'C': 0.0},
        'B': {'A': 0.0, 'B': 0.0, 'C': 0.0},
        'C': {'A': 0.0, 'B': 0.0, 'C': 0.0}
    }

    # 早高峰：居民区车辆外出
    if 7 <= h <= 9:
        transfer['A']['B'] = 0.15  # 居民区→商业区
        transfer['A']['C'] = 0.10  # 居民区→工业区

    # 上午工作时间
    elif 9 < h <= 12:
        transfer['A']['B'] = 0.05
        transfer['A']['C'] = 0.03

    # 午间：商业区↔工业区
    elif 12 < h <= 14:
        transfer['B']['C'] = 0.08
        transfer['C']['B'] = 0.05

    # 下午工作时间
    elif 14 < h <= 17:
        transfer['A']['B'] = 0.03
        transfer['A']['C'] = 0.02

    # 晚高峰：返回居民区
    elif 17 < h <= 19:
        transfer['B']['A'] = 0.20  # 商业区→居民区
        transfer['C']['A'] = 0.15  # 工业区→居民区

    # 晚间
    elif 19 < h <= 22:
        transfer['B']['A'] = 0.10
        transfer['C']['A'] = 0.08

    # 夜间：基本不移动
    else:
        pass  # 转移比例为0

    return transfer

def get_ev_stay_ratio(t):
    """
    获取各区域电动汽车停留比例（不移动的比例）
    """
    h = t % 24

    stay = {}

    # 居民区A：夜间停留多，白天停留少
    if 0 <= h <= 6 or 22 <= h <= 23:
        stay['A'] = 0.90
    elif 7 <= h <= 9 or 17 <= h <= 21:
        stay['A'] = 0.60
    else:
        stay['A'] = 0.25

    # 商业区B：白天停留多，夜间停留少
    if 8 <= h <= 18:
        stay['B'] = 0.85
    elif 7 <= h <= 8 or 18 <= h <= 20:
        stay['B'] = 0.60
    else:
        stay['B'] = 0.10

    # 工业区C：工作时间停留
    if 8 <= h <= 17:
        stay['C'] = 0.80
    elif 7 <= h <= 8 or 17 <= h <= 19:
        stay['C'] = 0.50
    else:
        stay['C'] = 0.20

    return stay

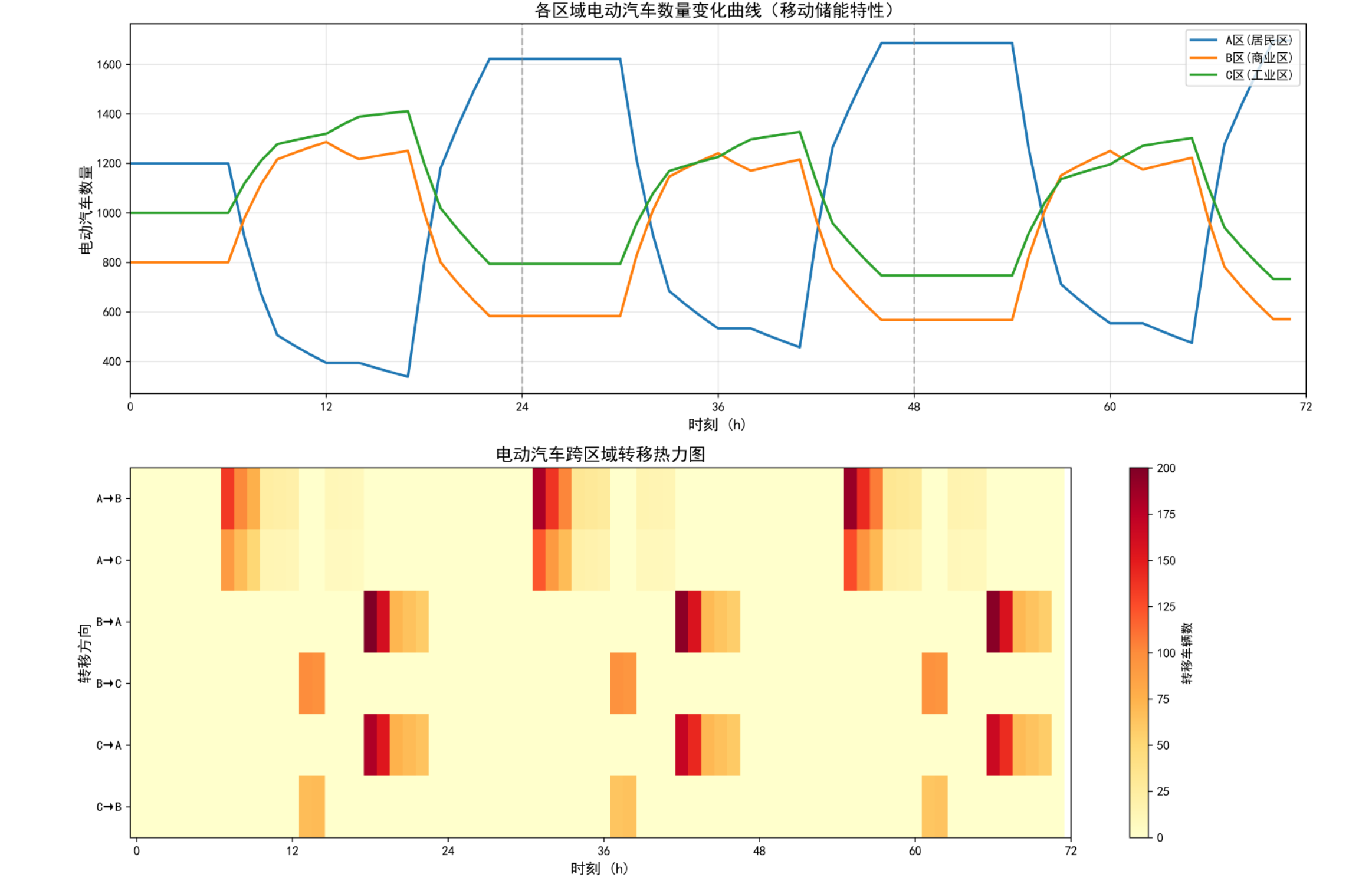

# 预计算各区域各时刻的电动汽车数量（基于移动模式）
print("\n预计算电动汽车移动分布...")
ev_count_predicted = {r: np.zeros(T) for r in regions}
for r in regions:
    ev_count_predicted[r][0] = ev_initial_distribution[r]

for t in range(1, T):
    transfer_matrix = get_ev_mobility_matrix(t)
    for r in regions:
        # 转入
        transfer_in = sum(transfer_matrix[i][r] * ev_count_predicted[i][t-1] for i in regions if i != r)
        # 转出
        transfer_out = sum(transfer_matrix[r][j] for j in regions if j != r) * ev_count_predicted[r][t-1]
        # 更新
        ev_count_predicted[r][t] = ev_count_predicted[r][t-1] + transfer_in - transfer_out

# 预计算各时刻最大充放电功率
max_charge_power = {r: np.zeros(T) for r in regions}
max_discharge_power = {r: np.zeros(T) for r in regions}
for r in regions:
    for t in hours:
        max_charge_power[r][t] = ev_count_predicted[r][t] * EV_CHARGE_POWER_MAX / 1000  # MW
        max_discharge_power[r][t] = ev_count_predicted[r][t] * EV_DISCHARGE_POWER_MAX / 1000  # MW

# 预计算各时刻能量上下限
max_energy = {r: np.zeros(T) for r in regions}
min_energy = {r: np.zeros(T) for r in regions}
for r in regions:
    for t in hours:
        max_energy[r][t] = ev_count_predicted[r][t] * EV_BATTERY_CAPACITY * EV_SOC_MAX / 1000  # MWh
        min_energy[r][t] = ev_count_predicted[r][t] * EV_BATTERY_CAPACITY * EV_SOC_MIN / 1000  # MWh

print("电动汽车移动分布计算完成")

# ======================== 优化模型构建 ========================
print("\n" + "=" * 60)
print("开始构建精细化优化模型...")
print("=" * 60)

# 创建优化问题
prob = LpProblem("EV_Mobile_Energy_Storage_Optimization_Refined", LpMinimize)

# ======================== 决策变量定义 ========================
print("定义决策变量...")
