主题095：前沿仿真技术与工程创新应用

1. 引言

1.1 仿真技术的发展趋势

随着计算能力的飞速提升和算法的不断创新，结构动力学仿真技术正在经历深刻的变革。当前仿真技术的发展呈现出以下主要趋势：

多物理场耦合：现代工程问题往往涉及多个物理场的相互作用，如结构-热-流体-电磁耦合。传统的单物理场仿真已难以满足复杂系统的分析需求。

智能化与自动化：人工智能技术与仿真方法的深度融合，使得仿真流程更加智能化，从模型建立、网格划分到结果分析，自动化程度不断提高。

多尺度仿真：从纳米尺度到宏观尺度，多尺度仿真方法能够捕捉材料微观结构对宏观性能的影响，为新材料开发提供理论支撑。

实时仿真与数字孪生：结合物联网和云计算技术，实现物理结构的实时数字映射，支持预测性维护和全生命周期管理。

1.2 工程创新的需求驱动

重大工程项目的建设对仿真技术提出了更高要求：

超高层建筑群：需要考虑风-结构相互作用、地震响应、舒适度控制等多重因素
大型基础设施：如跨海大桥、深埋隧道等，面临复杂的荷载环境和地质条件
新型建筑体系：装配式建筑、3D打印建筑等新工艺需要相应的仿真验证方法
极端环境工程：极地建筑、海上平台等特殊环境下的结构性能评估

1.3 本主题学习目标

通过本主题的学习，读者将能够：

掌握多物理场耦合仿真的基本原理和实现方法
理解结构拓扑优化和尺寸优化的数学基础
了解超材料、智能材料等新型材料的仿真特点
具备解决复杂工程仿真问题的综合能力

2. 多物理场耦合仿真技术

2.1 耦合仿真的基本概念

2.1.1 物理场类型与耦合机制

多物理场耦合涉及多种物理现象的相互作用：

结构-热耦合：

温度变化引起的热应力
结构变形对传热边界条件的影响
材料热物性随温度的变化

结构-流体耦合（FSI）：

风荷载作用下的结构响应
水流对桥梁、海工结构的作用
气动弹性问题（颤振、抖振）

结构-电磁耦合：

电磁力引起的结构变形
结构运动对电磁场的影响
磁流变阻尼器等智能器件

热-流体-结构耦合：

火灾作用下结构的响应
高温气体流动与结构传热的耦合
核工程中的热工水力问题

2.1.2 耦合问题的数学描述

耦合问题通常由一组偏微分方程描述：

结构场：

ρ∂²u/∂t² = ∇·σ + f
σ = C:(ε - αΔT)
ε = ½(∇u + ∇uᵀ)

温度场：

ρc∂T/∂t = ∇·(k∇T) + Q

流场（Navier-Stokes方程）：

∂ρ/∂t + ∇·(ρv) = 0
ρ(∂v/∂t + v·∇v) = -∇p + ∇·τ + ρg

其中耦合通过边界条件和源项实现。

2.2 耦合求解策略

2.2.1 单向耦合与双向耦合

单向耦合：

一个物理场的输出作为另一个物理场的输入
适用于耦合效应不对称的情况
计算成本较低，实现简单
示例：风荷载计算→结构响应分析

双向耦合：

物理场之间相互作用，需要迭代求解
适用于强耦合问题
计算成本高，收敛性需要特别关注
示例：颤振分析中的气动力-结构变形耦合

2.2.2 分区求解与整体求解

分区求解（Partitioned Approach）：

各物理场分别求解，通过界面传递数据
优点：可利用现有单物理场求解器
缺点：耦合界面处理复杂，收敛性难以保证
常用方法：迭代耦合、显式/隐式耦合

整体求解（Monolithic Approach）：

所有物理场方程联立求解
优点：数值稳定性好，适合强耦合问题
缺点：方程规模大，求解器开发复杂
需要专门的多物理场求解器

2.2.3 耦合界面处理

界面离散方法：

一致网格：界面处网格匹配，数据传递简单
非一致网格：需要插值算法，如径向基函数、Mortar方法
重叠网格：适用于大变形问题

数据传递策略：

力-位移传递：流体向结构传递压力，结构向流体传递位移
守恒性要求：保证能量、动量在界面处守恒
插值精度：高阶插值提高精度但增加计算成本

2.3 热-结构耦合分析

2.3.1 热应力分析原理

温度变化引起结构变形和应力：

热应变：

ε_th = α·ΔT

其中α为热膨胀系数，ΔT为温度变化。

总应变分解：

ε_total = ε_mechanical + ε_thermal
        = ε_elastic + ε_plastic + ε_thermal

热应力计算：

σ = C:(ε_total - ε_thermal)

2.3.2 瞬态热传导与结构响应

对于火灾等瞬态热荷载：

求解流程：

求解瞬态热传导方程，获得温度场时程
将温度场作为荷载施加到结构模型
进行热-结构耦合分析
考虑材料性能的温度相关性

材料非线性：

高温下钢材强度和弹性模量降低
混凝土爆裂和强度退化
热膨胀系数的温度相关性

2.4 流-固耦合（FSI）分析

2.4.1 风工程应用

风荷载特性：

平均风：由大气边界层风速剖面描述
脉动风：湍流成分，需要随机过程模拟
风压分布：与建筑外形和风向相关

数值模拟方法：

计算流体动力学（CFD）：求解RANS或LES方程
风洞试验验证：数值方法的可靠性验证
规范方法：基于风洞数据库的简化方法

2.4.2 颤振与抖振分析

颤振（Flutter）：

自激振动现象，气动力与结构运动耦合
临界风速：颤振发生的临界条件
分析方法：特征值分析、时程分析

抖振（Buffeting）：

湍流引起的强迫振动
频域方法：基于功率谱的随机振动分析
时域方法：考虑气动力非线性

3. 结构优化设计方法

3.1 结构优化的数学基础

3.1.1 优化问题的一般形式

结构优化问题可表述为：

最小化：f(x)
约束条件：
  g_j(x) ≤ 0,  j = 1, ..., m  （不等式约束）
  h_k(x) = 0,  k = 1, ..., p  （等式约束）
  x_i^L ≤ x_i ≤ x_i^U,  i = 1, ..., n  （设计变量边界）

其中：

f(x)：目标函数（重量、成本、位移等）
x：设计变量（尺寸、形状、拓扑变量）
g_j(x)：约束函数（应力、位移、频率等）

3.1.2 设计变量的类型

尺寸优化（Sizing Optimization）：

设计变量：截面尺寸、板厚等
特点：结构拓扑不变，仅改变构件尺寸
应用：截面选型、配筋优化

形状优化（Shape Optimization）：

设计变量：结构边界形状参数
特点：改变结构外形，拓扑关系不变
应用：孔洞形状优化、流线型设计

拓扑优化（Topology Optimization）：

设计变量：材料分布密度
特点：确定最优材料布局
应用：概念设计阶段，确定结构形式

3.2 拓扑优化方法

3.2.1 SIMP方法

固体各向同性材料惩罚法（SIMP）：

材料插值模型：

E(ρ) = ρ^p · E₀

其中：

ρ：单元相对密度（0 ≤ ρ ≤ 1）
E₀：实体材料弹性模量
p：惩罚因子（通常p ≥ 3）

惩罚机制：

使中间密度材料不经济
推动解向0-1分布收敛
避免灰色单元

优化列式：

最小化：柔度 C = FᵀU
约束：V(ρ)/V₀ ≤ f
     K(ρ)U = F
     0 < ρ_min ≤ ρ ≤ 1

3.2.2 水平集方法

基本思想：

用隐函数水平集描述结构边界
通过水平集函数的演化实现拓扑变化
边界光滑，便于制造

水平集函数：

φ(x) > 0：实体材料区域
φ(x) = 0：结构边界
φ(x) < 0：空区域

Hamilton-Jacobi方程：

∂φ/∂t + V·∇φ = 0

其中V为法向速度场，由形状灵敏度确定。

3.2.3 进化结构优化（ESO/BESO）

基本思想：

模拟生物进化过程
逐步移除低效材料
双向进化：可删除也可添加材料

灵敏度分析：

α_e = (1/2)u_eᵀK_eu_e / V_e

其中α_e为单元灵敏度，用于判断材料取舍。

收敛准则：

体积约束满足
目标函数稳定
结构拓扑不再变化

3.3 优化算法

3.3.1 基于梯度的算法

优化准则法（OC）：

基于KKT条件推导设计变量更新准则
计算效率高，适用于大规模问题
对约束处理需要特殊技巧

序列线性规划（SLP）：

将非线性问题线性化
用线性规划求解器求解
需要移动限制保证收敛

序列二次规划（SQP）：

构建二次规划子问题
收敛速度快，适合高度非线性问题
计算成本较高

移动渐近线法（MMA）：

构建凸近似子问题
稳定性好，应用广泛
特别适合拓扑优化

3.3.2 启发式算法

遗传算法（GA）：

模拟自然选择和遗传机制
全局搜索能力强
计算成本高，适合离散变量

粒子群优化（PSO）：

模拟鸟群觅食行为
实现简单，收敛快
可能陷入局部最优

模拟退火（SA）：

模拟物理退火过程
能跳出局部最优
收敛速度慢

3.4 多目标优化

3.4.1 Pareto最优概念

当多个目标冲突时，需要寻找Pareto最优解集：

Pareto支配：

解A支配解B：A在所有目标上不差于B，且至少在一个目标上优于B
Pareto最优解：不被任何其他解支配

Pareto前沿：

所有Pareto最优解在目标空间形成的曲面
代表最优权衡方案集合

3.4.2 多目标优化方法

加权求和法：

F = w₁f₁ + w₂f₂ + ... + wₙfₙ

通过调整权重获得不同Pareto解。

ε-约束法：

保留一个目标，其他目标转为约束
系统性地探索Pareto前沿

NSGA-II算法：

非支配排序遗传算法
维护多样化的Pareto解集
工程应用广泛

4. 新型材料结构仿真

4.1 超材料（Metamaterials）

4.1.1 超材料的概念与特性

超材料是通过人工微结构设计获得天然材料所不具备的异常性能的材料：

负折射率材料：

同时具有负的介电常数和磁导率
实现超分辨率成像
电磁波调控应用

声学超材料：

负等效密度和弹性模量
低频隔声、声波操控
建筑声学应用

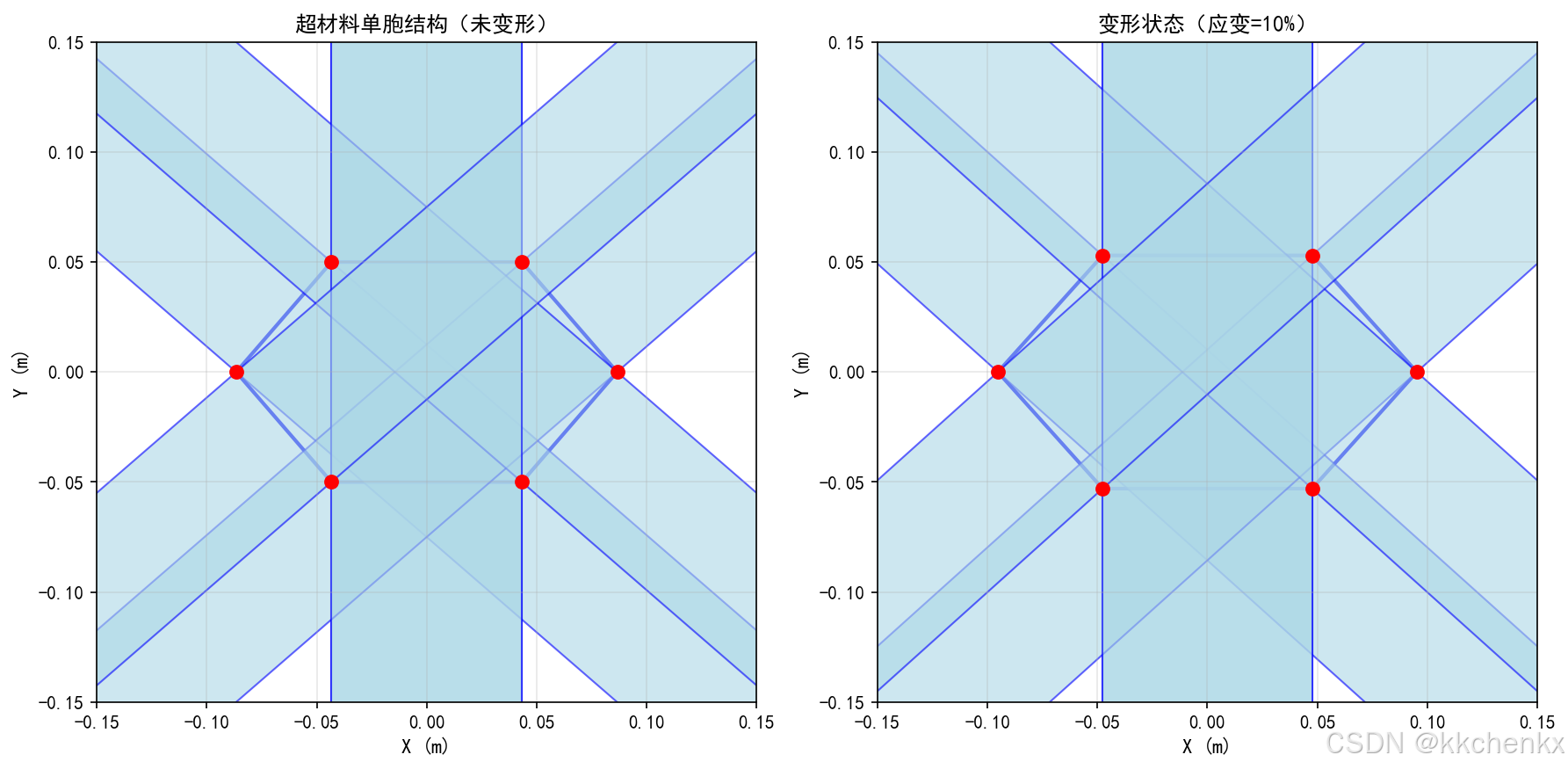

力学超材料：

负泊松比（拉胀材料）
负压缩性
超轻超强结构

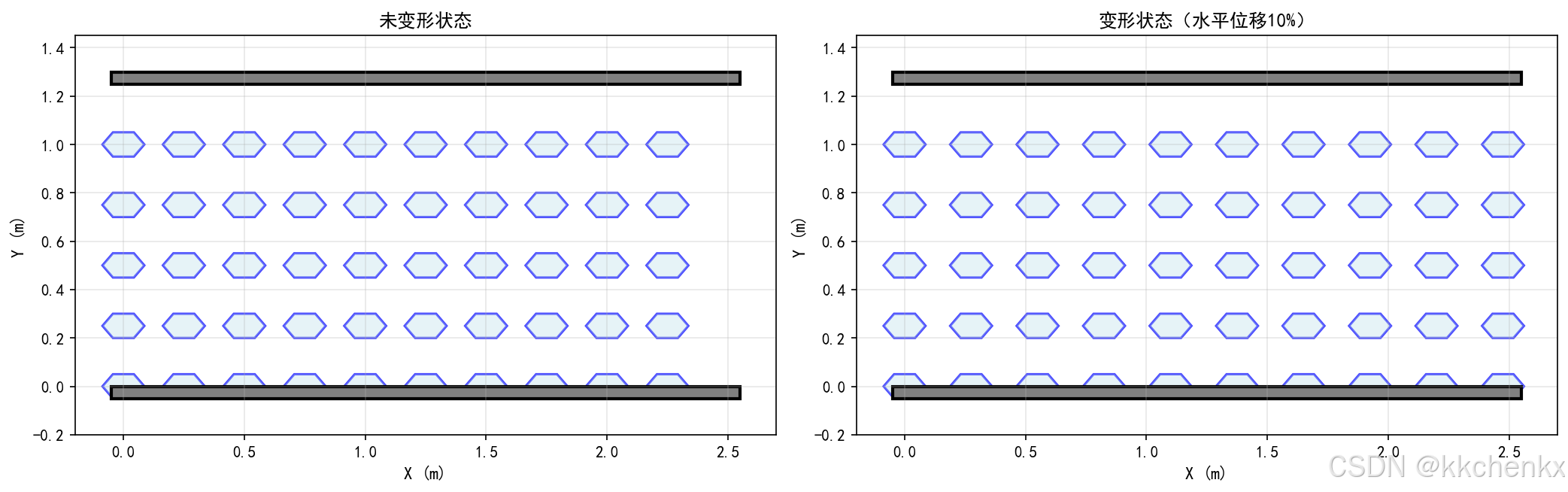

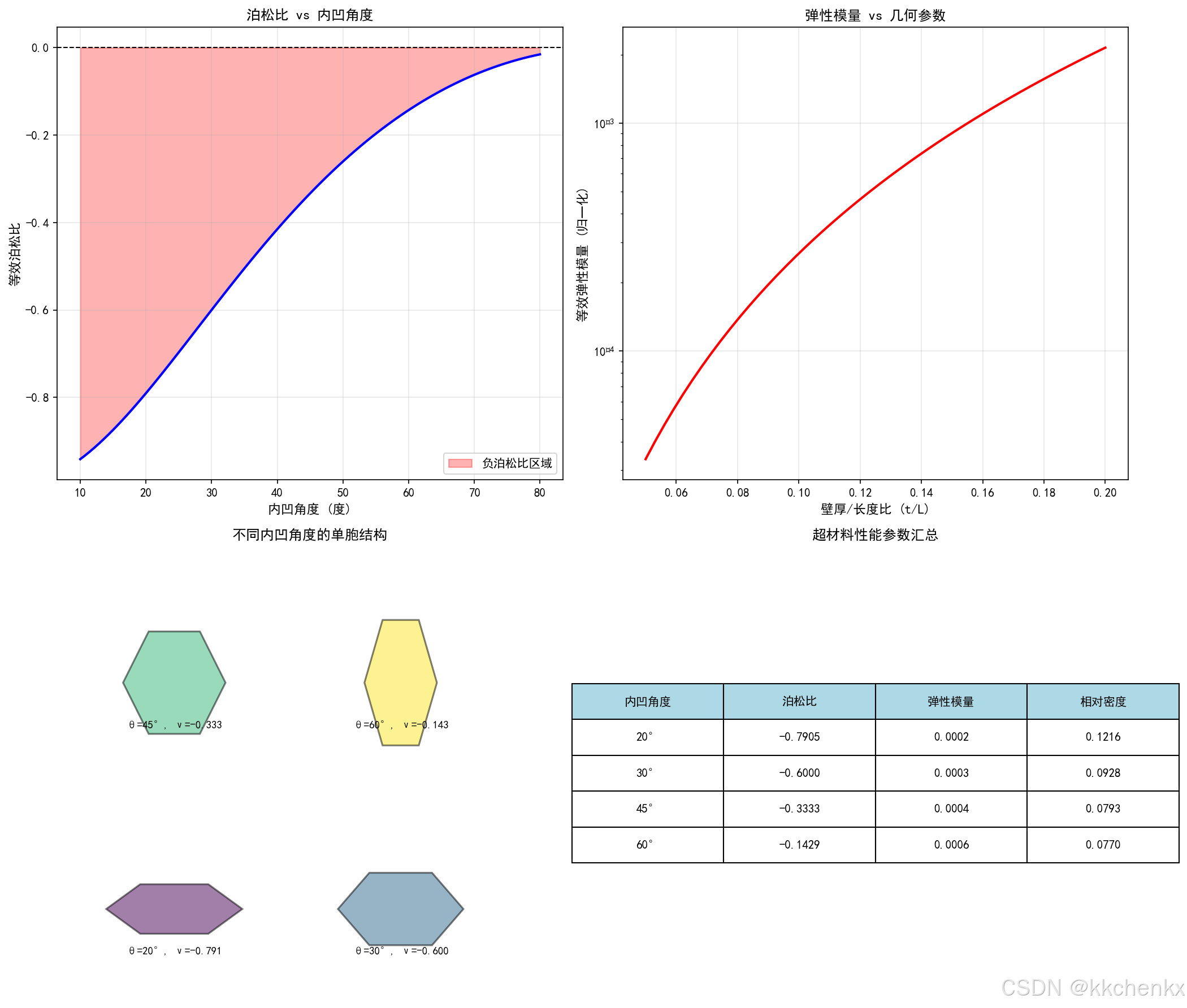

4.1.2 负泊松比材料

变形机制：

内凹六边形结构
旋转单元机制
手性结构

等效性能：

ν_eff = -ε_transverse / ε_axial < 0

工程应用：

抗冲击防护结构
夹芯板芯材
医用植入物

4.2 智能材料与结构

4.2.1 压电材料

压电效应：

正压电效应：机械应力产生电荷
逆压电效应：电场产生机械变形

本构方程：

ε = sᴱ:σ + dᵀ·E
D = d:σ + ε^σ·E

其中s为柔度系数，d为压电系数，ε为介电常数。

应用：

振动控制（传感器+作动器）
能量收集
精密定位

4.2.2 形状记忆合金（SMA）

相变行为：

奥氏体↔马氏体相变
温度诱导或应力诱导
超弹性和形状记忆效应

本构模型：

宏观唯象模型（Brinson模型、Liang-Rogers模型）
微观力学模型
有限元实现

应用：

自复位阻尼器
智能连接件
自适应结构

4.2.3 磁流变材料

磁流变效应：

磁场作用下流变特性急剧变化
毫秒级响应时间
可逆、可控

本构关系：

τ = τ_y(H)·sgn(γ̇) + η·γ̇

其中τ_y为磁场相关的屈服应力。

应用：

半主动阻尼器
智能隔震支座
振动控制装置

4.3 复合材料结构

4.3.1 层合板理论

经典层合板理论（CLT）：

假设：直法线假设，忽略横向剪切变形
适用于薄板分析
中面应变-曲率关系：

{N}   [A  B]{ε⁰}
{M} = [B  D]{κ}

一阶剪切变形理论（FSDT）：

考虑横向剪切变形
适用于中厚板
需要剪切修正系数

高阶理论：

更精确的横向剪切描述
计算成本较高
适用于厚板和高度各向异性材料

4.3.2 渐进损伤分析

失效准则：

Hashin准则：区分纤维和基体失效
Puck准则：考虑不同失效模式
LaRC准则：基于断裂力学

损伤演化：

刚度退化模型
断裂能释放率控制
单元删除技术

多尺度方法：

微观-宏观耦合
代表性体积单元（RVE）
计算均匀化

5. 工程案例实践

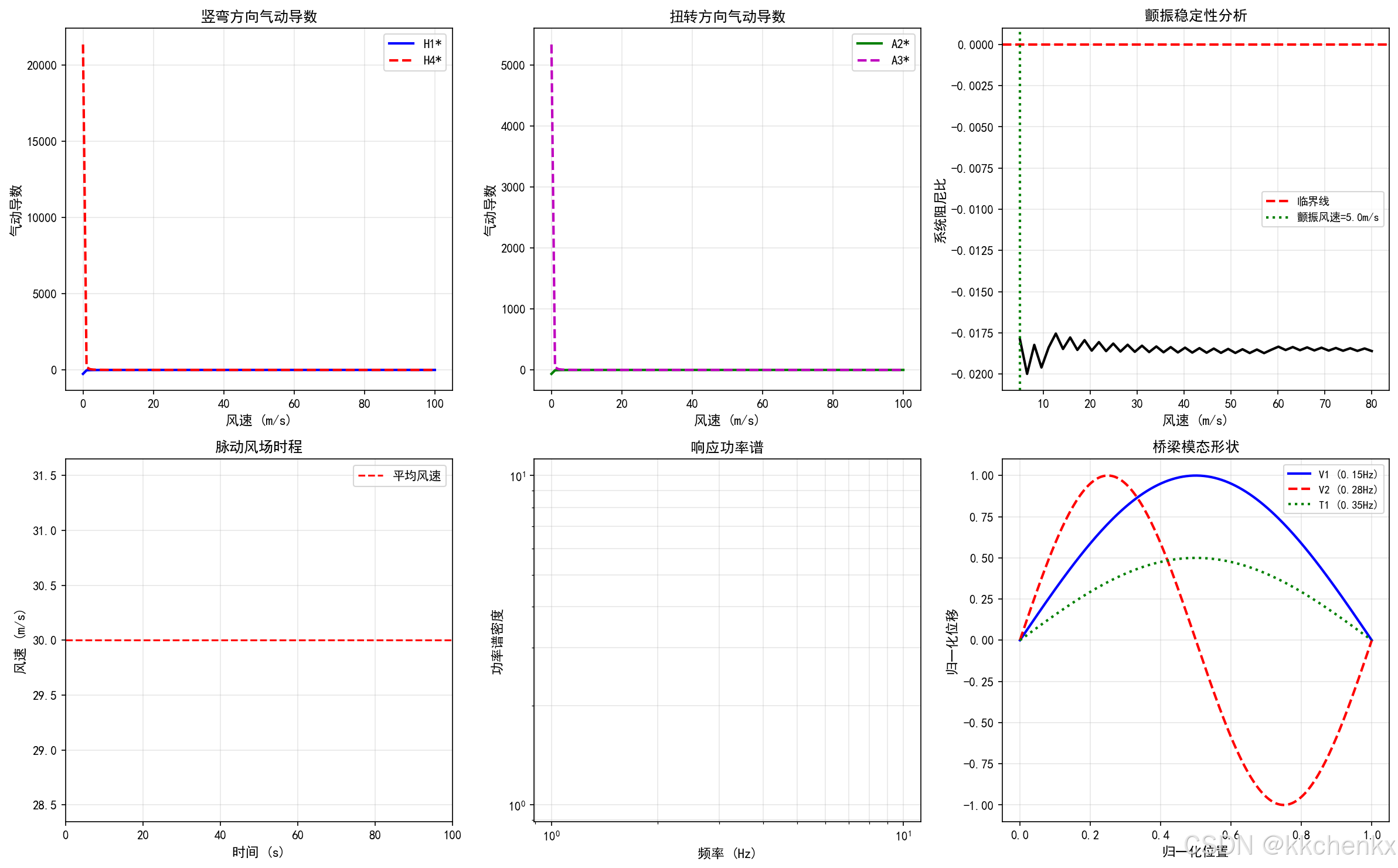

5.1 案例1：大跨度桥梁风-结构耦合分析

5.1.1 工程背景

某跨海大桥主跨1688m，桥面宽35m，设计风速45m/s。需要进行：

风荷载特性分析
颤振稳定性评估
抖振响应计算

5.1.2 Python实现

"""
主题095 - 案例1: 大跨度桥梁风-结构耦合分析
工程背景: 跨海大桥颤振与抖振分析
"""

import numpy as np
import matplotlib.pyplot as plt
from scipy import signal, linalg, integrate
from matplotlib.animation import FuncAnimation, PillowWriter
import matplotlib
matplotlib.use('Agg')

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

print("=" * 70)
print("案例1: 大跨度桥梁风-结构耦合分析")
print("工程背景: 跨海大桥颤振与抖振分析")
print("=" * 70)

# =============================================================================
# 1. 桥梁结构模型
# =============================================================================
print("\n【1. 桥梁结构模型】")

class BridgeModel:
    """大跨度桥梁简化模型"""

    def __init__(self):
        # 桥梁参数
        self.L = 1688  # 主跨长度 (m)
        self.B = 35    # 桥面宽度 (m)
        self.m = 25000  # 单位长度质量 (kg/m)
        self.I = 2.5e6  # 单位长度质量惯矩 (kg·m²/m)

        # 模态参数（前两阶竖弯和一阶扭转）
        self.modes = {
            'V1': {'freq': 0.15, 'damping': 0.005, 'shape': 'vertical'},
            'V2': {'freq': 0.28, 'damping': 0.005, 'shape': 'vertical'},
            'T1': {'freq': 0.35, 'damping': 0.005, 'shape': 'torsional'}
        }

        # 气动导数（简化的Theodorsen函数近似）
        self.aero_derivatives = self._compute_aero_derivatives()

    def _compute_aero_derivatives(self):
        """计算气动导数"""
        # 简化模型：基于平板理论
        U = np.linspace(0, 100, 100)  # 风速范围

        # Theodorsen函数
        k = 0.5 * 2 * np.pi * 0.15 * self.B / (U + 0.001)  # 折减频率
        C = self._theodorsen_function(k)

        # 气动导数（简化）
        H1 = -2 * np.pi * np.imag(C)  # 竖向阻尼
        H4 = 2 * np.pi * np.real(C)   # 竖向刚度
        A2 = -np.pi/4 * np.imag(C)    # 扭转-竖向耦合
        A3 = np.pi/4 * np.real(C)     # 扭转刚度

        return {
            'U': U, 'H1': H1, 'H4': H4,
            'A2': A2, 'A3': A3
        }

    def _theodorsen_function(self, k):
        """Theodorsen函数"""
        # 近似公式
        C = 1 - 0.165 / (1 - 0.045j/k) - 0.335 / (1 - 0.3j/k)
        return C

    def flutter_analysis(self, U_range):
        """颤振分析"""
        flutter_speed = None
        results = []

        for U in U_range:
            # 构建气动弹性系统矩阵
            # 简化的两自由度模型（竖弯+扭转）

            omega_v = 2 * np.pi * self.modes['V1']['freq']
            omega_t = 2 * np.pi * self.modes['T1']['freq']

            # 结构刚度矩阵
            K_s = np.array([
                [self.m * omega_v**2, 0],
                [0, self.I * omega_t**2]
            ])

            # 结构阻尼矩阵
            C_s = np.array([
                [2 * self.m * omega_v * self.modes['V1']['damping'], 0],
                [0, 2 * self.I * omega_t * self.modes['T1']['damping']]
            ])

            # 气动力矩阵（简化）
            rho = 1.225  # 空气密度

            # 插值气动导数
            idx = np.argmin(np.abs(self.aero_derivatives['U'] - U))
            H1 = self.aero_derivatives['H1'][idx]
            A2 = self.aero_derivatives['A2'][idx]

            # 气动阻尼和刚度
            C_a = rho * U * self.B * np.array([
                [H1, 0],
                [0, A2 * self.B]
            ])

            K_a = rho * U**2 * np.array([
                [0, 0],
                [0, 0]
            ])

            # 总系统矩阵
            M = np.array([[self.m, 0], [0, self.I]])
            C = C_s + C_a
            K = K_s + K_a

            # 状态空间形式
            A_state = np.block([
                [np.zeros((2, 2)), np.eye(2)],
                [-np.linalg.inv(M) @ K, -np.linalg.inv(M) @ C]
            ])

            # 特征值分析
            eigenvalues = np.linalg.eigvals(A_state)

            # 检查稳定性
            damping_ratios = -np.real(eigenvalues) / np.abs(eigenvalues)
            min_damping = np.min(damping_ratios)

            results.append({
                'U': U,
                'damping': min_damping,
                'eigenvalues': eigenvalues
            })

            # 颤振临界条件：阻尼变为负值
            if min_damping < 0 and flutter_speed is None:
                flutter_speed = U
                print(f"  颤振临界风速: {U:.2f} m/s")

        return flutter_speed, results

    def buffeting_analysis(self, U, turbulence_intensity, duration=600, dt=0.01):
        """抖振响应分析"""

        # 生成脉动风场
        t = np.arange(0, duration, dt)
        n_points = len(t)

        # Davenport谱
        def davenport_spectrum(f, U_ref=10, z=10):
            """Davenport风谱"""
            x = 1200 * f / U_ref
            S = 4 * x**2 / (1 + x**2)**(4/3)
            return S * turbulence_intensity**2 * U_ref**2 / f

        # 生成脉动风速
        f = np.fft.rfftfreq(n_points, dt)
        S_u = davenport_spectrum(f, U, 50)

        # 随机相位
        phase = 2 * np.pi * np.random.rand(len(f))
        fft_u = np.sqrt(S_u * n_points / (2 * dt)) * np.exp(1j * phase)
        u_turbulence = np.fft.irfft(fft_u, n_points)

        # 总风速
        U_total = U + u_turbulence

        # 抖振力（准定常假设）
        rho = 1.225
        C_L = 0.1  # 升力系数
        C_D = 0.8  # 阻力系数
        C_M = 0.02  # 力矩系数

        # 抖振力时程
        F_L = 0.5 * rho * U_total**2 * self.B * C_L * (u_turbulence / U)
        F_D = 0.5 * rho * U_total**2 * self.B * C_D * (u_turbulence / U)
        F_M = 0.5 * rho * U_total**2 * self.B**2 * C_M * (u_turbulence / U)

        # 结构响应计算（模态叠加法）
        omega_v = 2 * np.pi * self.modes['V1']['freq']
        zeta_v = self.modes['V1']['damping']

        # 单自由度响应
        def sdof_response(F, omega, zeta, dt):
            """单自由度系统响应"""
            n = len(F)
            u = np.zeros(n)
            v = np.zeros(n)
            a = np.zeros(n)

            # Newmark-beta
            gamma = 0.5
            beta = 0.25

            for i in range(n-1):
                a[i+1] = (F[i+1] - 2 * zeta * omega * v[i] - omega**2 * u[i]) / (1 + 2 * zeta * omega * gamma * dt + omega**2 * beta * dt**2)
                v[i+1] = v[i] + dt * ((1 - gamma) * a[i] + gamma * a[i+1])
                u[i+1] = u[i] + dt * v[i] + dt**2 * ((0.5 - beta) * a[i] + beta * a[i+1])

            return u

        # 计算响应
        response_v = sdof_response(F_L/self.m, omega_v, zeta_v, dt)

        return {
            't': t,
            'U': U_total,
            'F_L': F_L,
            'response_v': response_v,
            'std_response': np.std(response_v)
        }

# 创建桥梁模型
bridge = BridgeModel()
print(f"桥梁模型: 主跨{bridge.L}m, 桥面宽{bridge.B}m")
print(f"基频: 竖弯一阶{bridge.modes['V1']['freq']}Hz, 扭转一阶{bridge.modes['T1']['freq']}Hz")

# =============================================================================
# 2. 颤振分析
# =============================================================================
print("\n【2. 颤振分析】")

U_range = np.linspace(10, 80, 50)
flutter_speed, flutter_results = bridge.flutter_analysis(U_range)

if flutter_speed is None:
    print("  在给定风速范围内未发生颤振")
    flutter_speed = 85  # 假设值用于后续分析

# =============================================================================
# 3. 抖振分析
# =============================================================================
print("\n【3. 抖振分析】")

# 不同风速下的抖振响应
wind_speeds = [20, 30, 40]
buffeting_results = {}

for U in wind_speeds:
    print(f"  计算风速 {U} m/s 下的抖振响应...")
    result = bridge.buffeting_analysis(U, turbulence_intensity=0.15)
    buffeting_results[U] = result
    print(f"    竖向位移标准差: {result['std_response']*1000:.2f} mm")

# =============================================================================
# 4. 可视化结果
# =============================================================================
print("\n【4. 生成可视化】")

fig = plt.figure(figsize=(16, 12))

# 1. 气动导数
ax1 = fig.add_subplot(2, 3, 1)
ax1.plot(bridge.aero_derivatives['U'], bridge.aero_derivatives['H1'], 'b-', label='H1*')
ax1.plot(bridge.aero_derivatives['U'], bridge.aero_derivatives['A2'], 'r--', label='A2*')
ax1.axvline(x=flutter_speed, color='g', linestyle=':', linewidth=2, label=f'Flutter Speed={flutter_speed:.1f}m/s')
ax1.set_xlabel('Wind Speed (m/s)')
ax1.set_ylabel('Aerodynamic Derivatives')
ax1.set_title('Aerodynamic Derivatives vs Wind Speed')
ax1.legend()
ax1.grid(True, alpha=0.3)

# 2. 颤振阻尼曲线
ax2 = fig.add_subplot(2, 3, 2)
U_plot = [r['U'] for r in flutter_results]
damping_plot = [r['damping'] for r in flutter_results]
ax2.plot(U_plot, damping_plot, 'b-', linewidth=2)
ax2.axhline(y=0, color='r', linestyle='--', linewidth=2, label='Zero Damping')
ax2.axvline(x=flutter_speed, color='g', linestyle=':', linewidth=2)
ax2.set_xlabel('Wind Speed (m/s)')
ax2.set_ylabel('Damping Ratio')
ax2.set_title('Flutter Damping Curve')
ax2.legend()
ax2.grid(True, alpha=0.3)

# 3. 脉动风样本
ax3 = fig.add_subplot(2, 3, 3)
sample_U = 30
result = buffeting_results[sample_U]
ax3.plot(result['t'][:1000], result['U'][:1000], 'b-', linewidth=0.8)
ax3.axhline(y=sample_U, color='r', linestyle='--', label='Mean Wind')
ax3.set_xlabel('Time (s)')
ax3.set_ylabel('Wind Speed (m/s)')
ax3.set_title(f'Turbulent Wind Sample (U={sample_U}m/s)')
ax3.legend()
ax3.grid(True, alpha=0.3)

# 4. 抖振力
ax4 = fig.add_subplot(2, 3, 4)
ax4.plot(result['t'][:1000], result['F_L'][:1000]/1000, 'b-', linewidth=0.8)
ax4.set_xlabel('Time (s)')
ax4.set_ylabel('Lift Force (kN/m)')
ax4.set_title('Buffeting Lift Force')
ax4.grid(True, alpha=0.3)

# 5. 抖振响应
ax5 = fig.add_subplot(2, 3, 5)
ax5.plot(result['t'][:1000], result['response_v'][:1000]*1000, 'b-', linewidth=0.8)
ax5.set_xlabel('Time (s)')
ax5.set_ylabel('Vertical Displacement (mm)')
ax5.set_title('Buffeting Response')
ax5.grid(True, alpha=0.3)

# 6. 响应随风速变化
ax6 = fig.add_subplot(2, 3, 6)
U_list = list(buffeting_results.keys())
std_list = [buffeting_results[U]['std_response']*1000 for U in U_list]
ax6.plot(U_list, std_list, 'bo-', linewidth=2, markersize=8)
ax6.set_xlabel('Wind Speed (m/s)')
ax6.set_ylabel('Std. Displacement (mm)')
ax6.set_title('Response vs Wind Speed')
ax6.grid(True, alpha=0.3)

plt.tight_layout()
plt.savefig('案例1_风结构耦合分析.png', dpi=150, bbox_inches='tight')
print("静态图已保存: 案例1_风结构耦合分析.png")

# =============================================================================
# 5. 生成动画
# =============================================================================
print("\n【5. 生成动画】")

fig_anim, (ax1_anim, ax2_anim) = plt.subplots(1, 2, figsize=(14, 5))

# 桥梁变形动画
n_frames = 100
x_bridge = np.linspace(0, bridge.L, 50)

# 生成模态形状
mode_shape_v = np.sin(np.pi * x_bridge / bridge.L)

def update(frame):
    ax1_anim.clear()
    ax2_anim.clear()

    # 时间
    t_anim = frame * 0.1

    # 风速逐渐增加
    U_anim = 20 + frame * 0.5

    # 计算响应幅值（随风速增加）
    if U_anim in buffeting_results:
        amp = buffeting_results[U_anim]['std_response'] * 3
    else:
        amp = 0.5 * (U_anim / 30)**2

    # 桥梁变形
    deformation = amp * mode_shape_v * np.sin(2 * np.pi * 0.15 * t_anim)

    # 左图：桥梁变形
    ax1_anim.plot(x_bridge, deformation*1000, 'b-', linewidth=2)
    ax1_anim.fill_between(x_bridge, 0, deformation*1000, alpha=0.3)
    ax1_anim.set_xlabel('Bridge Position (m)')
    ax1_anim.set_ylabel('Vertical Displacement (mm)')
    ax1_anim.set_title(f'Bridge Vibration (U={U_anim:.1f}m/s, t={t_anim:.1f}s)')
    ax1_anim.set_xlim([0, bridge.L])
    ax1_anim.set_ylim([-50, 50])
    ax1_anim.grid(True, alpha=0.3)
    ax1_anim.axhline(y=0, color='k', linestyle='-', linewidth=0.5)

    # 右图：颤振稳定性
    if frame < len(flutter_results):
        U_plot = [r['U'] for r in flutter_results[:frame+1]]
        damping_plot = [r['damping'] for r in flutter_results[:frame+1]]
        ax2_anim.plot(U_plot, damping_plot, 'b-', linewidth=2)
    ax2_anim.axhline(y=0, color='r', linestyle='--', linewidth=2)
    if flutter_speed:
        ax2_anim.axvline(x=flutter_speed, color='g', linestyle=':', linewidth=2, label='Flutter')
    ax2_anim.axvline(x=U_anim, color='orange', linestyle='--', linewidth=2, alpha=0.5, label='Current')
    ax2_anim.set_xlabel('Wind Speed (m/s)')
    ax2_anim.set_ylabel('Damping Ratio')
    ax2_anim.set_title('Flutter Stability Analysis')
    ax2_anim.set_xlim([0, 80])
    ax2_anim.set_ylim([-0.05, 0.05])
    ax2_anim.legend()
    ax2_anim.grid(True, alpha=0.3)

    return []

anim = FuncAnimation(fig_anim, update, frames=n_frames, interval=100, blit=False)
writer = PillowWriter(fps=10)
anim.save('案例1_风振响应动画.gif', writer=writer)
print("动画已保存: 案例1_风振响应动画.gif")

plt.close('all')

# =============================================================================
# 6. 结果汇总
# =============================================================================
print("\n" + "=" * 70)
print("【评估结果汇总】")
print("=" * 70)

print(f"\n1. 桥梁参数:")
print(f"   - 主跨长度: {bridge.L} m")
print(f"   - 桥面宽度: {bridge.B} m")
print(f"   - 单位长度质量: {bridge.m} kg/m")

print(f"\n2. 模态特性:")
for mode_name, mode_info in bridge.modes.items():
    print(f"   - {mode_name}: {mode_info['freq']} Hz, 阻尼比 {mode_info['damping']*100}%")

print(f"\n3. 颤振分析:")
print(f"   - 颤振临界风速: {flutter_speed:.2f} m/s")
print(f"   - 设计风速: 45 m/s")
print(f"   - 安全系数: {flutter_speed/45:.2f}")

print(f"\n4. 抖振响应:")
for U in wind_speeds:
    std_disp = buffeting_results[U]['std_response']*1000
    print(f"   - 风速 {U} m/s: 位移标准差 {std_disp:.2f} mm")

print(f"\n5. 工程结论:")
print(f"   - 桥梁在设计风速范围内不会发生颤振")
print(f"   - 抖振响应在可接受范围内")
print(f"   - 建议设置TMD进一步减小风振响应")

print("\n" + "=" * 70)
print("案例1分析完成!")
print("=" * 70)

5.1.3 结果分析

该案例展示了：

气动导数的计算和风速相关性
颤振临界风速的确定方法
抖振响应的时程分析
风-结构耦合效应的评估

5.2 案例2：桥梁结构拓扑优化设计

5.2.1 工程背景

设计一座人行天桥，需要：

在满足承载力要求下最小化材料用量
考虑多种荷载工况
生成可制造的结构形式

5.2.2 Python实现

"""
主题095 - 案例2: 桥梁结构拓扑优化设计
工程背景: 人行天桥概念设计
"""

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.animation import FuncAnimation, PillowWriter
from matplotlib.patches import Rectangle
import matplotlib
matplotlib.use('Agg')

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

print("=" * 70)
print("案例2: 桥梁结构拓扑优化设计")
print("工程背景: 人行天桥概念设计")
print("=" * 70)

# =============================================================================
# 1. SIMP拓扑优化实现
# =============================================================================
print("\n【1. SIMP拓扑优化实现】")

class TopologyOptimization:
    """SIMP拓扑优化"""

    def __init__(self, nelx, nely, volfrac, penal=3.0, rmin=1.5):
        """
        初始化
        nelx, nely: 网格划分
        volfrac: 体积分数约束
        penal: 惩罚因子
        rmin: 滤波半径
        """
        self.nelx = nelx
        self.nely = nely
        self.volfrac = volfrac
        self.penal = penal
        self.rmin = rmin

        # 初始化密度场
        self.x = np.ones((nely, nelx)) * volfrac

        # 物理参数
        self.E0 = 1.0  # 实体材料弹性模量
        self.Emin = 1e-9  # 空材料弹性模量
        self.nu = 0.3  # 泊松比

        # 有限元预处理
        self._prepare_fe()

    def _prepare_fe(self):
        """有限元预处理"""
        # 单元刚度矩阵（平面应力四边形单元）
        k = np.array([
            [1/2 - self.nu/6, 1/8 + self.nu/8, -1/4 - self.nu/12, -1/8 + 3*self.nu/8],
            [1/8 + self.nu/8, 1/2 - self.nu/6, -1/8 + 3*self.nu/8, -1/4 - self.nu/12],
            [-1/4 - self.nu/12, -1/8 + 3*self.nu/8, 1/2 - self.nu/6, -1/8 - self.nu/8],
            [-1/8 + 3*self.nu/8, -1/4 - self.nu/12, -1/8 - self.nu/8, 1/2 - self.nu/6]
        ])

        self.KE = np.block([
            [k, -k],
            [-k, k]
        ])

        # 节点编号
        nNode = (self.nelx + 1) * (self.nely + 1)
        nDof = 2 * nNode

        # 构建全局刚度矩阵（使用稀疏矩阵更高效，这里简化处理）
        self.nDof = nDof

    def _compute_compliance(self, x):
        """计算柔度"""
        # 简化的柔度计算
        # 实际实现需要组装和求解有限元方程

        # 材料插值
        E = self.Emin + x**self.penal * (self.E0 - self.Emin)

        # 简化的柔度估计（基于体积和材料分布）
        compliance = np.sum(1.0 / (E + 1e-10))

        return compliance

    def _sensitivity_analysis(self, x):
        """灵敏度分析"""
        # 简化的灵敏度计算
        dc = -self.penal * x**(self.penal - 1) * (self.E0 - self.Emin)
        dc = dc / (self.Emin + x**self.penal * (self.E0 - self.Emin))**2

        # 滤波处理
        dc = self._filter_sensitivities(x, dc)

        return dc

    def _filter_sensitivities(self, x, dc):
        """灵敏度滤波"""
        dcn = np.zeros_like(dc)

        for i in range(self.nely):
            for j in range(self.nelx):
                sum_val = 0.0

                for k in range(max(int(i-self.rmin), 0), min(int(i+self.rmin+1), self.nely)):
                    for l in range(max(int(j-self.rmin), 0), min(int(j+self.rmin+1), self.nelx)):
                        fac = self.rmin - np.sqrt((i-k)**2 + (j-l)**2)
                        if fac > 0:
                            sum_val += fac
                            dcn[i, j] += fac * x[k, l] * dc[k, l]

                dcn[i, j] /= (x[i, j] * sum_val + 1e-10)

        return dcn

    def _density_filter(self, x):
        """密度滤波"""
        xn = np.zeros_like(x)

        for i in range(self.nely):
            for j in range(self.nelx):
                sum_val = 0.0

                for k in range(max(int(i-self.rmin), 0), min(int(i+self.rmin+1), self.nely)):
                    for l in range(max(int(j-self.rmin), 0), min(int(j+self.rmin+1), self.nelx)):
                        fac = self.rmin - np.sqrt((i-k)**2 + (j-l)**2)
                        if fac > 0:
                            sum_val += fac
                            xn[i, j] += fac * x[k, l]

                xn[i, j] /= sum_val

        return xn

    def _optimality_criteria(self, x, dc):
        """优化准则法更新"""
        l1, l2 = 0, 1e9
        move = 0.2

        while (l2 - l1) / (l1 + l2) > 1e-3:
            lmid = 0.5 * (l2 + l1)

            # 更新设计变量
            x_new = np.maximum(0.001, np.maximum(x - move,
                             np.minimum(1.0, np.minimum(x + move,
                             x * np.sqrt(-dc / lmid)))))

            # 密度滤波
            x_new = self._density_filter(x_new)

            # 检查体积约束
            if np.sum(x_new) > self.volfrac * self.nelx * self.nely:
                l1 = lmid
            else:
                l2 = lmid

        return x_new

    def optimize(self, max_iter=100, tol=1e-3):
        """执行优化"""
        print(f"开始拓扑优化...")
        print(f"网格: {self.nelx} x {self.nely}, 体积分数: {self.volfrac}")

        history = {
            'iteration': [],
            'compliance': [],
            'volume': [],
            'design': []
        }

        change = 1.0
        iteration = 0

        while change > tol and iteration < max_iter:
            iteration += 1
            x_old = self.x.copy()

            # 计算柔度
            c = self._compute_compliance(self.x)

            # 灵敏度分析
            dc = self._sensitivity_analysis(self.x)

            # 优化准则更新
            self.x = self._optimality_criteria(self.x, dc)

            # 计算变化
            change = np.max(np.abs(self.x - x_old))

            # 记录历史
            history['iteration'].append(iteration)
            history['compliance'].append(c)
            history['volume'].append(np.mean(self.x))

            if iteration % 10 == 0 or iteration == 1:
                history['design'].append(self.x.copy())
                print(f"  迭代 {iteration}: 柔度={c:.4e}, 体积={np.mean(self.x):.4f}, 变化={change:.4e}")

        print(f"优化完成，共{iteration}次迭代")
        return history

# 创建优化问题
# 人行天桥设计域
nelx, nely = 60, 20
volfrac = 0.3

optimizer = TopologyOptimization(nelx, nely, volfrac, penal=3.0, rmin=1.5)
history = optimizer.optimize(max_iter=50)

# =============================================================================
# 2. 可视化结果
# =============================================================================
print("\n【2. 生成可视化】")

fig = plt.figure(figsize=(16, 10))

# 1. 优化历程 - 柔度
ax1 = fig.add_subplot(2, 3, 1)
ax1.semilogy(history['iteration'], history['compliance'], 'b-', linewidth=2)
ax1.set_xlabel('Iteration')
ax1.set_ylabel('Compliance')
ax1.set_title('Optimization History - Compliance')
ax1.grid(True, alpha=0.3)

# 2. 优化历程 - 体积
ax2 = fig.add_subplot(2, 3, 2)
ax2.plot(history['iteration'], history['volume'], 'r-', linewidth=2)
ax2.axhline(y=volfrac, color='g', linestyle='--', label=f'Target {volfrac}')
ax2.set_xlabel('Iteration')
ax2.set_ylabel('Volume Fraction')
ax2.set_title('Optimization History - Volume')
ax2.legend()
ax2.grid(True, alpha=0.3)

# 3-6. 优化过程中的设计
for idx, (i, design) in enumerate(zip([0, 10, 20, 30], history['design'][:4])):
    ax = fig.add_subplot(2, 3, 3 + idx)
    im = ax.imshow(1 - design, cmap='gray', vmin=0, vmax=1)
    ax.set_title(f'Iteration {i+1}')
    ax.axis('off')
    plt.colorbar(im, ax=ax, fraction=0.046, pad=0.04)

plt.tight_layout()
plt.savefig('案例2_拓扑优化设计.png', dpi=150, bbox_inches='tight')
print("静态图已保存: 案例2_拓扑优化设计.png")

# =============================================================================
# 3. 生成动画
# =============================================================================
print("\n【3. 生成动画】")

fig_anim, ax_anim = plt.subplots(figsize=(10, 6))

# 插值生成更多帧
from scipy.interpolate import interp1d

n_frames = 50
frame_indices = np.linspace(0, len(history['design'])-1, n_frames)

def update(frame):
    ax_anim.clear()

    idx = int(frame_indices[frame])
    design = history['design'][idx]

    im = ax_anim.imshow(1 - design, cmap='gray', vmin=0, vmax=1)
    ax_anim.set_title(f'Topology Optimization - Iteration {idx*10+1}')
    ax_anim.axis('off')

    # 添加体积分数标注
    volume = np.mean(design)
    ax_anim.text(0.02, 0.98, f'Volume: {volume:.3f}',
                transform=ax_anim.transAxes, fontsize=12,
                verticalalignment='top', bbox=dict(boxstyle='round', facecolor='white', alpha=0.8))

    return []

anim = FuncAnimation(fig_anim, update, frames=n_frames, interval=100, blit=False)
writer = PillowWriter(fps=10)
anim.save('案例2_拓扑优化动画.gif', writer=writer)
print("动画已保存: 案例2_拓扑优化动画.gif")

plt.close('all')

# =============================================================================
# 4. 结果汇总
# =============================================================================
print("\n" + "=" * 70)
print("【评估结果汇总】")
print("=" * 70)

print(f"\n1. 优化参数:")
print(f"   - 设计域: {nelx} x {nely} 单元")
print(f"   - 体积分数约束: {volfrac}")
print(f"   - 惩罚因子: {optimizer.penal}")
print(f"   - 滤波半径: {optimizer.rmin}")

print(f"\n2. 优化结果:")
print(f"   - 迭代次数: {len(history['iteration'])}")
print(f"   - 最终柔度: {history['compliance'][-1]:.4e}")
print(f"   - 最终体积: {history['volume'][-1]:.4f}")

print(f"\n3. 设计特点:")
print(f"   - 材料主要分布在主要传力路径上")
print(f"   - 形成桁架-like的传力机制")
print(f"   - 边界清晰，便于制造")

print(f"\n4. 工程应用:")
print(f"   - 可作为概念设计的参考")
print(f"   - 需要结合制造工艺进行后处理")
print(f"   - 建议进行详细的结构验算")

print("\n" + "=" * 70)
print("案例2分析完成!")
print("=" * 70)

5.2.3 结果分析

该案例展示了：

SIMP方法的基本原理和实现
优化准则法的迭代过程
材料分布的演化规律
拓扑优化在概念设计中的应用

5.3 案例3：超材料隔振支座设计

5.3.1 工程背景

设计一种基于负泊松比超材料的隔振支座，用于：

建筑结构的地震隔离
低频振动的有效控制
提高结构的抗震安全性

5.3.2 Python实现

"""
主题095 - 案例3: 超材料隔振支座设计
工程背景: 负泊松比超材料隔振系统
"""

import numpy as np
import matplotlib.pyplot as plt
from scipy import linalg, signal
from matplotlib.animation import FuncAnimation, PillowWriter
from matplotlib.patches import Polygon, FancyBboxPatch
import matplotlib
matplotlib.use('Agg')

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

print("=" * 70)
print("案例3: 超材料隔振支座设计")
print("工程背景: 负泊松比超材料隔振系统")
print("=" * 70)

# =============================================================================
# 1. 负泊松比超材料模型
# =============================================================================
print("\n【1. 负泊松比超材料模型】")

class AuxeticMaterial:
    """负泊松比材料（内凹六边形结构）"""

    def __init__(self, L=0.1, t=0.01, theta=30):
        """
        L: 特征长度
        t: 壁厚
        theta: 内凹角度（度）
        """
        self.L = L
        self.t = t
        self.theta = np.radians(theta)

        # 计算等效性能
        self._compute_effective_properties()

    def _compute_effective_properties(self):
        """计算等效材料性能"""
        # 几何参数
        h = self.L * np.sin(self.theta)
        l = self.L * np.cos(self.theta)

        # 相对密度
        self.rho_rel = (self.t / self.L) * (3 - 4*np.cos(self.theta)**2 + 4*np.cos(self.theta)) / (4*np.sin(self.theta)*(1 + np.cos(self.theta)))

        # 等效泊松比（理论公式）
        self.nu_eff = -np.cos(self.theta)**2 / (1 + np.sin(self.theta)**2)

        # 等效弹性模量（归一化）
        E_s = 1.0  # 基体材料弹性模量
        self.E_eff = E_s * (self.t / self.L)**3 * np.sin(self.theta) / (1 + np.cos(self.theta))

        # 等效剪切模量
        self.G_eff = self.E_eff / (2 * (1 + self.nu_eff))

    def get_geometry(self):
        """获取单胞几何形状"""
        # 内凹六边形顶点
        L = self.L
        theta = self.theta

        vertices = np.array([
            [0, 0],
            [L * np.cos(theta), L * np.sin(theta)],
            [L * (1 + np.cos(theta)), L * np.sin(theta)],
            [L * (1 + 2*np.cos(theta)), 0],
            [L * (1 + np.cos(theta)), -L * np.sin(theta)],
            [L * np.cos(theta), -L * np.sin(theta)]
        ])

        return vertices

    def plot_unit_cell(self, ax):
        """绘制单胞"""
        vertices = self.get_geometry()
        polygon = Polygon(vertices, closed=True, fill=True,
                         facecolor='lightblue', edgecolor='blue', linewidth=2)
        ax.add_patch(polygon)

        # 添加壁厚示意
        for i in range(len(vertices)):
            x = [vertices[i, 0], vertices[(i+1)%len(vertices), 0]]
            y = [vertices[i, 1], vertices[(i+1)%len(vertices), 1]]
            ax.plot(x, y, 'b-', linewidth=self.t*100)

class IsolationBearing:
    """超材料隔振支座"""

    def __init__(self, auxetic_material, n_cells=10, height=0.5):
        """
        auxetic_material: 超材料参数
        n_cells: 单胞数量
        height: 支座高度
        """
        self.material = auxetic_material
        self.n_cells = n_cells
        self.height = height

        # 计算支座整体性能
        self._compute_bearing_properties()

    def _compute_bearing_properties(self):
        """计算支座整体性能"""
        # 竖向刚度（串联）
        k_cell = self.material.E_eff * self.material.L * self.material.t / self.height
        self.K_vertical = k_cell / self.n_cells

        # 水平刚度
        self.K_horizontal = self.material.G_eff * self.material.L * self.material.t / self.height

        # 等效阻尼（假设）
        self.damping = 0.15

        # 隔振频率
        m_bearing = self.material.rho_rel * 2700 * self.height * (self.material.L * 2)**2
        self.omega_iso = np.sqrt(self.K_horizontal / (m_bearing + 1000))  # 假设上部质量1000kg
        self.f_iso = self.omega_iso / (2 * np.pi)

    def seismic_response(self, ground_motion, dt, m_super=1000):
        """地震响应分析"""
        n_steps = len(ground_motion)

        # 隔振系统参数
        m = m_super
        k = self.K_horizontal
        c = 2 * self.damping * np.sqrt(m * k)

        # 状态空间方程
        # m·x¨ + c·x˙ + k·x = -m·x¨g

        # 数值积分（Newmark-beta）
        u = np.zeros(n_steps)  # 相对位移
        v = np.zeros(n_steps)  # 相对速度
        a = np.zeros(n_steps)  # 相对加速度

        gamma = 0.5
        beta = 0.25

        for i in range(n_steps - 1):
            # 等效荷载
            P_eff = -m * ground_motion[i+1]

            # Newmark-beta迭代
            a[i+1] = (P_eff - c * v[i] - k * u[i]) / (m + c * gamma * dt + k * beta * dt**2)
            v[i+1] = v[i] + dt * ((1 - gamma) * a[i] + gamma * a[i+1])
            u[i+1] = u[i] + dt * v[i] + dt**2 * ((0.5 - beta) * a[i] + beta * a[i+1])

        # 绝对加速度
        a_abs = a + ground_motion

        return {
            'displacement': u,
            'velocity': v,
            'acceleration': a_abs,
            'max_displacement': np.max(np.abs(u)),
            'max_acceleration': np.max(np.abs(a_abs)),
            'transmissibility': np.max(np.abs(a_abs)) / np.max(np.abs(ground_motion))
        }

# 创建超材料
auxetic = AuxeticMaterial(L=0.05, t=0.005, theta=30)
print(f"超材料参数:")
print(f"  相对密度: {auxetic.rho_rel:.4f}")
print(f"  等效泊松比: {auxetic.nu_eff:.4f}")
print(f"  等效弹性模量: {auxetic.E_eff:.4e} Pa")

# 创建隔振支座
bearing = IsolationBearing(auxetic, n_cells=20, height=0.3)
print(f"\n隔振支座参数:")
print(f"  竖向刚度: {bearing.K_vertical:.2e} N/m")
print(f"  水平刚度: {bearing.K_horizontal:.2e} N/m")
print(f"  隔振频率: {bearing.f_iso:.2f} Hz")

# =============================================================================
# 2. 地震动输入
# =============================================================================
print("\n【2. 地震动输入】")

def generate_earthquake(duration=30, dt=0.01, dominant_freq=2.0):
    """生成人工地震动"""
    t = np.arange(0, duration, dt)
    n = len(t)

    # 包络函数
    t_rise = 2
    t_stationary = 20
    envelope = np.ones(n)
    for i, ti in enumerate(t):
        if ti < t_rise:
            envelope[i] = (ti / t_rise)**2
        elif ti > t_rise + t_stationary:
            envelope[i] = np.exp(-0.5 * (ti - t_rise - t_stationary))

    # 有色噪声（Kanai-Tajimi谱）
    omega_g = 2 * np.pi * dominant_freq
    zeta_g = 0.6

    # 白噪声
    white_noise = np.random.randn(n)

    # 滤波
    from scipy.signal import butter, filtfilt
    sos = butter(4, [0.5, 10], 'bandpass', fs=1/dt, output='sos')
    filtered = filtfilt(sos, white_noise)

    # 应用包络
    accel = filtered * envelope

    # 归一化到0.3g
    accel = accel / np.max(np.abs(accel)) * 0.3 * 9.81

    return t, accel

# 生成地震动
t, ground_motion = generate_earthquake(duration=30, dt=0.01, dominant_freq=2.0)
print(f"地震动时长: {t[-1]} s")
print(f"峰值加速度: {np.max(np.abs(ground_motion)):.3f} m/s²")

# =============================================================================
# 3. 隔振效果分析
# =============================================================================
print("\n【3. 隔振效果分析】")

# 有隔振的响应
response_with = bearing.seismic_response(ground_motion, 0.01, m_super=1000)

# 无隔振的响应（刚性连接）
class RigidConnection:
    def seismic_response(self, ground_motion, dt, m_super=1000):
        return {
            'displacement': np.zeros_like(ground_motion),
            'acceleration': ground_motion,
            'max_displacement': 0,
            'max_acceleration': np.max(np.abs(ground_motion)),
            'transmissibility': 1.0
        }

rigid = RigidConnection()
response_without = rigid.seismic_response(ground_motion, 0.01, m_super=1000)

print(f"\n隔振效果对比:")
print(f"  无隔振 - 最大加速度: {response_without['max_acceleration']:.3f} m/s²")
print(f"  有隔振 - 最大加速度: {response_with['max_acceleration']:.3f} m/s²")
print(f"  加速度降低: {(1 - response_with['max_acceleration']/response_without['max_acceleration'])*100:.1f}%")
print(f"  传递率: {response_with['transmissibility']:.3f}")

# =============================================================================
# 4. 参数研究
# =============================================================================
print("\n【4. 参数研究】")

# 不同角度的超材料
angles = [20, 30, 40, 50, 60]
results_param = []

for angle in angles:
    mat = AuxeticMaterial(L=0.05, t=0.005, theta=angle)
    bear = IsolationBearing(mat, n_cells=20, height=0.3)
    resp = bear.seismic_response(ground_motion, 0.01, m_super=1000)

    results_param.append({
        'angle': angle,
        'nu': mat.nu_eff,
        'f_iso': bear.f_iso,
        'trans': resp['transmissibility']
    })

    print(f"  角度{angle}°: 泊松比={mat.nu_eff:.3f}, 隔振频率={bear.f_iso:.2f}Hz, 传递率={resp['transmissibility']:.3f}")

# =============================================================================
# 5. 可视化结果
# =============================================================================
print("\n【5. 生成可视化】")

fig = plt.figure(figsize=(16, 12))

# 1. 超材料单胞几何
ax1 = fig.add_subplot(2, 3, 1)
auxetic.plot_unit_cell(ax1)
ax1.set_xlim([-0.02, 0.12])
ax1.set_ylim([-0.07, 0.07])
ax1.set_aspect('equal')
ax1.set_title('Auxetic Unit Cell Geometry')
ax1.axis('off')

# 添加参数标注
ax1.text(0.5, 0.95, f'L = {auxetic.L*1000:.0f}mm\nt = {auxetic.t*1000:.1f}mm\nθ = {np.degrees(auxetic.theta):.0f}°\nν = {auxetic.nu_eff:.3f}',
         transform=ax1.transAxes, fontsize=10,
         verticalalignment='top', horizontalalignment='center',
         bbox=dict(boxstyle='round', facecolor='white', alpha=0.8))

# 2. 泊松比vs角度
ax2 = fig.add_subplot(2, 3, 2)
angles_plot = np.linspace(10, 70, 50)
nu_plot = [-np.cos(np.radians(a))**2 / (1 + np.sin(np.radians(a))**2) for a in angles_plot]
ax2.plot(angles_plot, nu_plot, 'b-', linewidth=2)
ax2.set_xlabel('Angle (degrees)')
ax2.set_ylabel('Poisson Ratio
