结构动力学仿真 - 主题091：不确定性量化与可靠性分析

目录

1. 引言
2. 不确定性来源与分类
3. 概率不确定性量化方法
4. 非概率不确定性方法
5. 结构可靠性分析
6. 可靠性优化设计
7. 工程案例分析
8. Python实践与可视化
9. 总结与展望

---

引言

在实际工程结构中，不确定性无处不在。材料属性的分散性、几何尺寸的制造误差、荷载的随机性、模型简化带来的认知不确定性等，都会显著影响结构的动力响应预测和安全评估。传统的确定性分析方法往往无法充分考虑这些不确定性，可能导致结构设计过于保守或存在安全隐患。

不确定性量化（Uncertainty Quantification, UQ）与可靠性分析是结构动力学领域的重要研究方向，旨在系统性地识别、表征、传播和管理工程系统中的各种不确定性。本章将深入探讨不确定性量化与可靠性分析的理论基础、计算方法和工程应用。

本章学习目标

• 理解不确定性的来源和分类方法
• 掌握概率和非概率不确定性量化技术
• 学会结构可靠性分析方法
• 能够进行基于可靠性的优化设计
• 通过Python实现不确定性分析与可视化

---

不确定性来源与分类

1.1 不确定性的来源

工程结构中的不确定性主要来源于以下几个方面：

1.1.1 材料属性不确定性

材料属性如弹性模量、密度、屈服强度等存在固有变异性。即使是同一批次的材料，其力学性能也会在一定范围内波动。

典型变异系数：

• 钢材弹性模量：2-5%
• 混凝土抗压强度：10-20%
• 复合材料性能：15-30%

1.1.2 几何参数不确定性

制造和施工过程中的误差导致实际结构尺寸与设计值存在偏差。

常见误差范围：

• 钢结构构件尺寸：±2-5mm
• 混凝土构件尺寸：±5-20mm
• 结构整体偏差：L/1000～L/500

1.1.3 荷载不确定性

外部荷载（地震、风、波浪等）具有显著的随机性和时空变异性。

荷载不确定性特征：

• 地震动：幅值、频谱、持时的随机性
• 风荷载：平均风速、湍流强度、风谱模型
• 波浪荷载：波高、周期、方向的随机性

1.1.4 模型不确定性

数学模型对物理现实的近似必然引入不确定性：

• 本构模型简化
• 边界条件假设
• 阻尼模型选择
• 数值离散误差

1.2 不确定性的分类

1.2.1 随机不确定性（Aleatory Uncertainty）

也称为偶然不确定性或固有不确定性，来源于系统本身的随机性，是不可减少的。

特点：

• 具有客观随机性
• 可用概率统计方法描述
• 无法通过增加数据消除

示例：

• 材料微观结构的随机分布
• 地震动的随机特性
• 风场的湍流脉动

1.2.2 认知不确定性（Epistemic Uncertainty）

也称为知识不确定性，来源于信息不足或认知局限，是可以减少的。

特点：

• 源于知识或数据不足
• 可通过增加信息减少
• 可用区间分析、模糊理论等方法描述

示例：

• 模型参数识别误差
• 小样本统计推断的不确定性
• 专家判断的主观性

1.2.3 分类对比

特性	随机不确定性	认知不确定性
来源	系统固有随机性	知识信息不足
可消除性	不可消除	可减少
描述方法	概率分布	区间、模糊、证据理论
示例	材料性能波动	模型参数识别误差

---

概率不确定性量化方法

2.1 随机变量与概率分布

2.1.1 常用概率分布

正态分布（Normal Distribution）

最广泛使用的连续概率分布，适用于许多自然现象和工程参数。

概率密度函数：
$$f(x)=\frac{1}{\sigma \sqrt{2\pi }}\exp \left(-\frac{(x-\mu {)}^2}{2{\sigma }^2}\right)$$

其中，$\mu$为均值，$\sigma$为标准差。

对数正态分布（Lognormal Distribution）

适用于正值随机变量，如材料强度、疲劳寿命等。

若$\ln (X)\sim N(\mu ,{\sigma }^2)$，则：
$$f(x)=\frac{1}{x\sigma \sqrt{2\pi }}\exp \left(-\frac{(\ln x-\mu {)}^2}{2{\sigma }^2}\right),x>0$$

威布尔分布（Weibull Distribution）

常用于描述强度、寿命等极值特性。

$$f(x)=\frac{k}{\lambda }{\left(\frac{x}{\lambda }\right)}^{k-1}\exp \left(-{\left(\frac{x}{\lambda }\right)}^k\right),x\ge 0$$

均匀分布（Uniform Distribution）

当仅知道参数范围而缺乏更多信息时使用。

$$f(x)=\frac{1}{b-a},a\le x\le b$$

2.1.2 分布参数估计

矩估计法

利用样本矩估计总体参数：

样本均值：$\hat{\mu }=\frac{1}{n}{\sum }_{i=1}^n{x}_i$

样本方差：${\hat{\sigma }}^2=\frac{1}{n-1}{\sum }_{i=1}^n(x_i-\hat{\mu }{)}^2$

最大似然估计

寻找使似然函数最大化的参数：
$$\hat{\theta }=\arg \underset{\theta }{\max }L(\theta |x)=\arg \underset{\theta }{\max }\prod _{i=1}^{n}f(x_i|\theta )$$

贝叶斯估计

结合先验信息和观测数据：
$$p(\theta |x)=\frac{p(x|\theta )p(\theta )}{p(x)}$$

2.2 蒙特卡洛模拟方法

蒙特卡洛模拟（Monte Carlo Simulation, MCS）是概率不确定性量化的最基本和最通用的方法。

2.2.1 基本原理

通过大量随机抽样，利用统计方法估计输出量的概率特征。

算法流程：

1. 定义输入随机变量：确定各输入参数的概率分布
2. 随机抽样：从输入分布中生成大量样本
3. 确定性分析：对每个样本进行确定性计算
4. 统计分析：分析输出结果的统计特性

2.2.2 抽样技术

标准蒙特卡洛抽样

直接使用伪随机数生成器从目标分布中抽样。

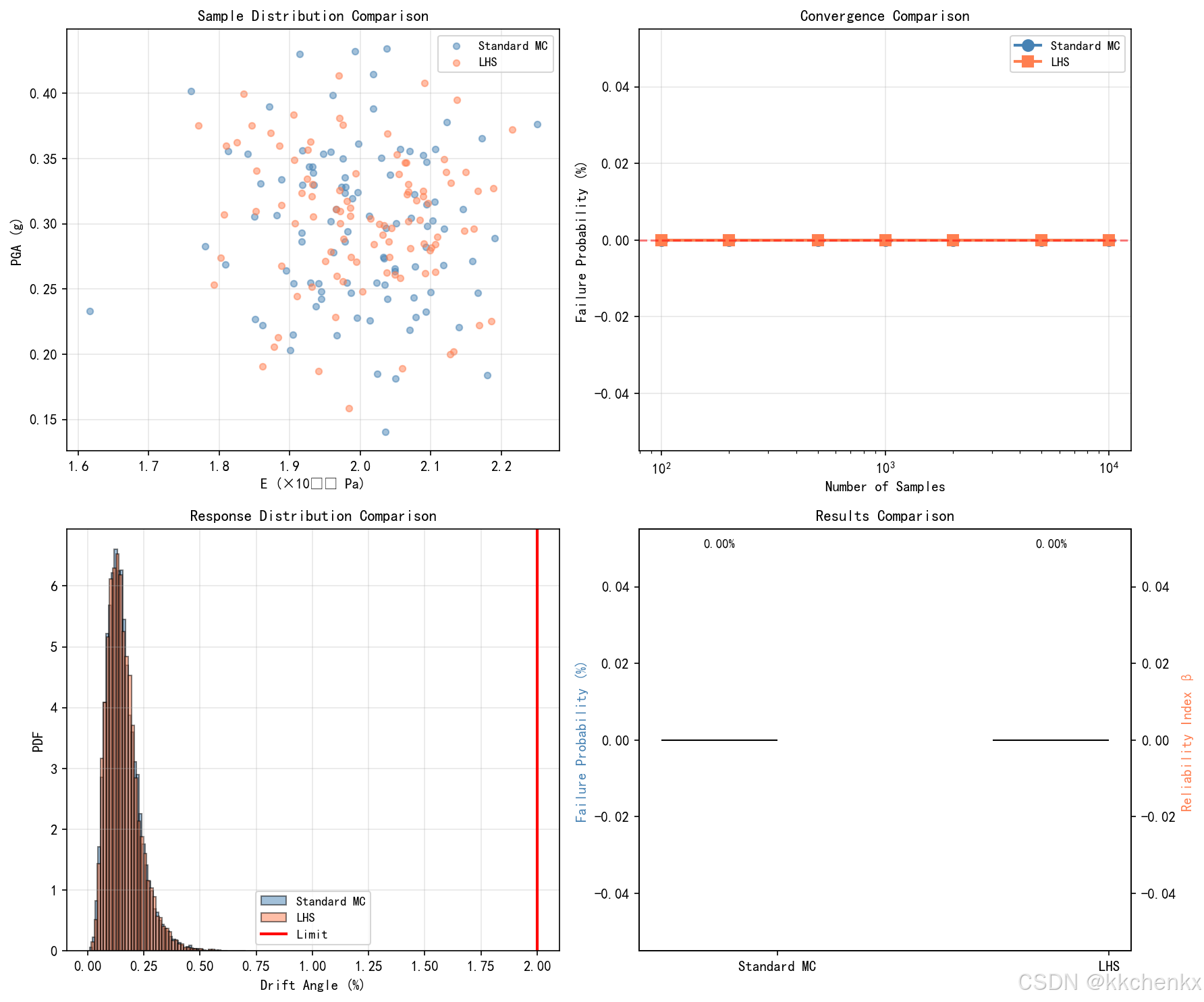

拉丁超立方抽样（LHS）

将每个变量的分布分成等概率区间，确保样本均匀覆盖整个分布空间。

优点：

• 收敛速度更快
• 样本分布更均匀
• 适合小样本分析

Sobol序列

低差异序列，具有更好的空间填充特性。

2.2.3 收敛性分析

蒙特卡洛估计的误差与样本量的关系：
$$ϵ\propto \frac{1}{\sqrt{N}}$$

要达到$ϵ$的精度，所需样本量：
$$N\propto \frac{1}{{ϵ}^2}$$

方差缩减技术：

• 对偶变量法
• 重要性抽样
• 控制变量法
• 分层抽样

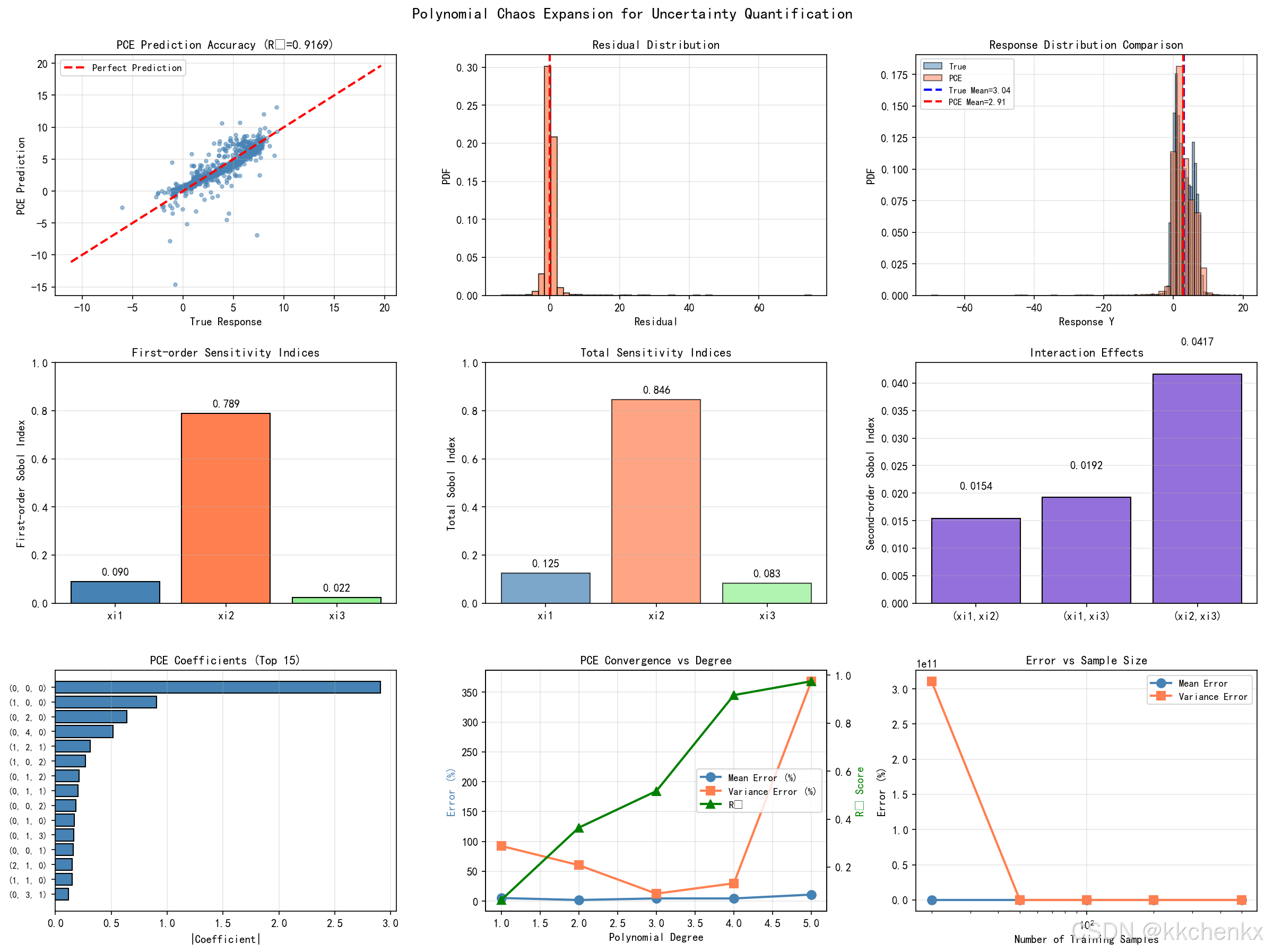

2.3 多项式混沌展开

多项式混沌展开（Polynomial Chaos Expansion, PCE）是一种高效的代理模型方法，可显著减少计算成本。

2.3.1 理论基础

将随机输出表示为随机输入的正交多项式展开：
$$Y(\xi )=\sum _{\alpha \in \mathcal{A}}{y}_{\alpha }{\Psi }_{\alpha }(\xi )$$

其中，${\Psi }_{\alpha }(\xi )$是关于标准随机变量$\xi$的正交多项式。

多项式选择：

• 高斯分布 → Hermite多项式
• 均匀分布 → Legendre多项式
• Gamma分布 → Laguerre多项式
• Beta分布 → Jacobi多项式

2.3.2 系数计算方法

投影法（Galerkin投影）
$$y_{\alpha }=\frac{⟨Y,{\Psi }_{\alpha }⟩}{⟨{\Psi }_{\alpha },{\Psi }_{\alpha }⟩}=\frac{1}{{\gamma }_{\alpha }}\mathbb{E}[Y{\Psi }_{\alpha }]$$

回归法
通过最小二乘拟合确定展开系数。

稀疏网格法
利用高斯积分点计算展开系数。

2.3.3 后处理统计量

均值：
$${\mu }_Y=y_0$$

方差：
$${\sigma }_Y^2=\sum _{\alpha \ne 0}{y}_{\alpha }^2{\gamma }_{\alpha }$$

灵敏度指标（Sobol指数）：
$$S_i=\frac{{\sum }_{\alpha \in {\mathcal{A}}_i}{y}_{\alpha }^2{\gamma }_{\alpha }}{{\sigma }_Y^2}$$

2.4 随机有限元方法

2.4.1 摄动法

将随机变量在均值附近进行Taylor展开：
$$K(\theta )=K_0+\sum _{i=1}^n\frac{\partial K}{\partial {\theta }_i}\Delta {\theta }_i+\frac{1}{2}\sum _{i=1}^n\sum _{j=1}^n\frac{{\partial }^{2}K}{\partial {\theta }_i\partial {\theta }_j}\Delta {\theta }_i\Delta {\theta }_j+\cdots$$

一阶摄动：

• 计算简单，效率高
• 适用于小不确定性情况
• 精度有限

二阶摄动：

• 精度更高
• 计算量增大
• 可捕获非线性效应

2.4.2 Neumann展开法

将随机刚度矩阵的逆展开为Neumann级数：
$$K^{-1}=K_0^{-1}-K_0^{-1}\Delta K{K}_0^{-1}+K_0^{-1}\Delta K{K}_0^{-1}\Delta K{K}_0^{-1}-\cdots$$

2.4.3 谱随机有限元法

结合有限元方法和多项式混沌展开，在随机空间进行离散。

---

非概率不确定性方法

3.1 区间分析方法

当概率信息不足时，可用区间描述不确定性。

3.1.1 区间数学基础

区间定义：
X I = [ x ‾ , x ‾ ] = { x ∈ R ∣ x ‾ ≤ x ≤ x ‾ } X^I = [\underline{x}, \overline{x}] = \{x \in \mathbb{R} | \underline{x} \leq x \leq \overline{x}\} XI=[x​,x]={x∈R∣x​≤x≤x}

基本运算：

• 加法：$[a,b]+[c,d]=[a+c,b+d]$
• 减法：$[a,b]-[c,d]=[a-d,b-c]$
• 乘法：$[a,b]\times [c,d]=[\min (ac,ad,bc,bd),\max (ac,ad,bc,bd)]$

3.1.2 区间有限元方法

顶点法：
在区间参数的顶点组合处进行确定性分析，取响应的上下界。

区间摄动法：
利用Taylor展开近似计算响应区间。

优化方法：
将区间分析转化为优化问题求解。

3.2 模糊理论方法

3.2.1 模糊集合与隶属函数

模糊集合定义：
$$\tilde{A}=\{(x,{\mu }_A(x))|x\in X,{\mu }_A(x)\in [0,1]\}$$

常用隶属函数：

• 三角型
• 梯形
• 高斯型
• 钟型

3.2.2 模糊有限元方法

α截集法：
将模糊分析转化为一系列区间分析问题。

扩展原理：
通过隶属函数的扩展计算输出模糊性。

3.3 证据理论方法

Dempster-Shafer证据理论（DST）可处理不完全信息和冲突证据。

3.3.1 基本概念

识别框架：
Θ = { θ 1 , θ 2 , ⋯   , θ n } \Theta = \{\theta_1, \theta_2, \cdots, \theta_n\} Θ={θ1​,θ2​,⋯,θn​}

基本概率分配（BPA）：
$$m:2^{\Theta }\to [0,1],m(\varnothing )=0,\sum _{A\subseteq \Theta }m(A)=1$$

信任函数与似然函数：
$$Bel(A)=\sum _{B\subseteq A}m(B)$$
$$Pl(A)=\sum _{B\cap A\ne \varnothing }m(B)$$

3.3.2 证据理论在不确定性量化中的应用

• 处理专家判断的不确定性
• 融合多源异构信息
• 处理小样本情况

---

结构可靠性分析

4.1 可靠性基本概念

4.1.1 极限状态函数

定义结构安全与失效的界限：
$$g(X)=R-S$$

其中，$R$为抗力，$S$为荷载效应。

• $g(X)>0$：安全状态
• $g(X)=0$：极限状态
• $g(X)<0$：失效状态

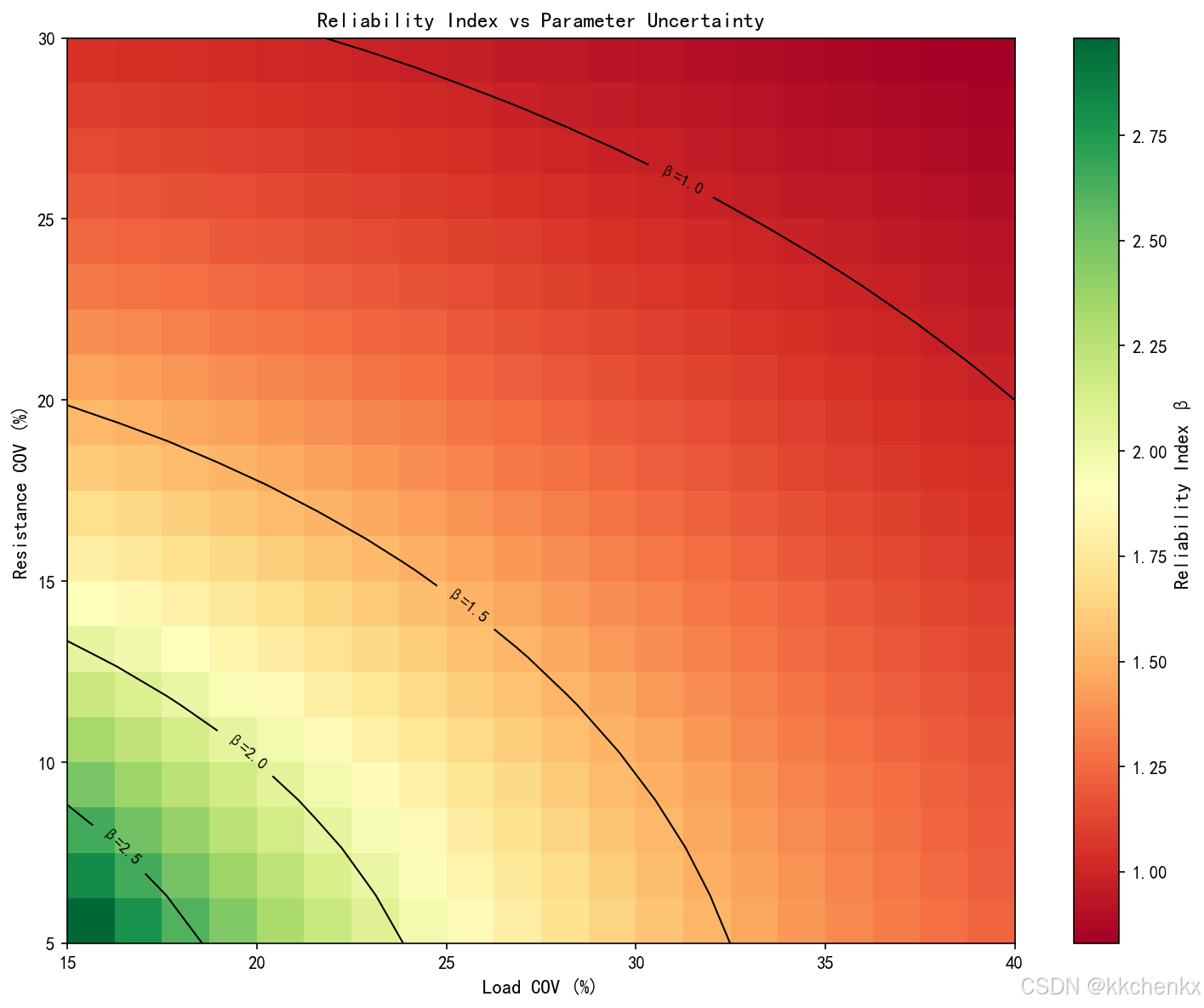

4.1.2 失效概率与可靠指标

失效概率：
$$P_f=P(g(X)\le 0)={\int }_{g(x)\le 0}{f}_X(x)dx$$

可靠指标：
$$\beta ={\Phi }^{-1}(1-P_f)$$

其中，${\Phi }^{-1}$为标准正态分布的逆累积分布函数。

可靠度：
$$R=1-P_f=\Phi (\beta )$$

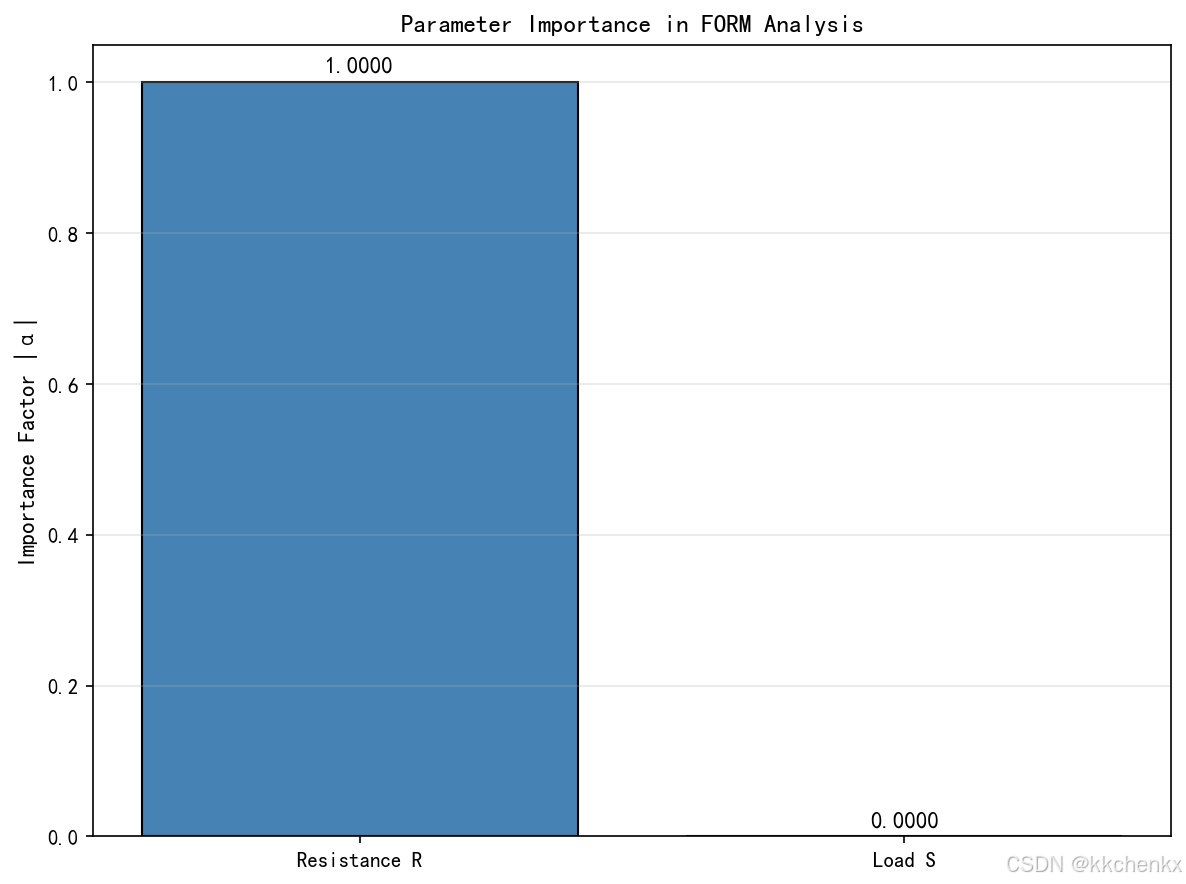

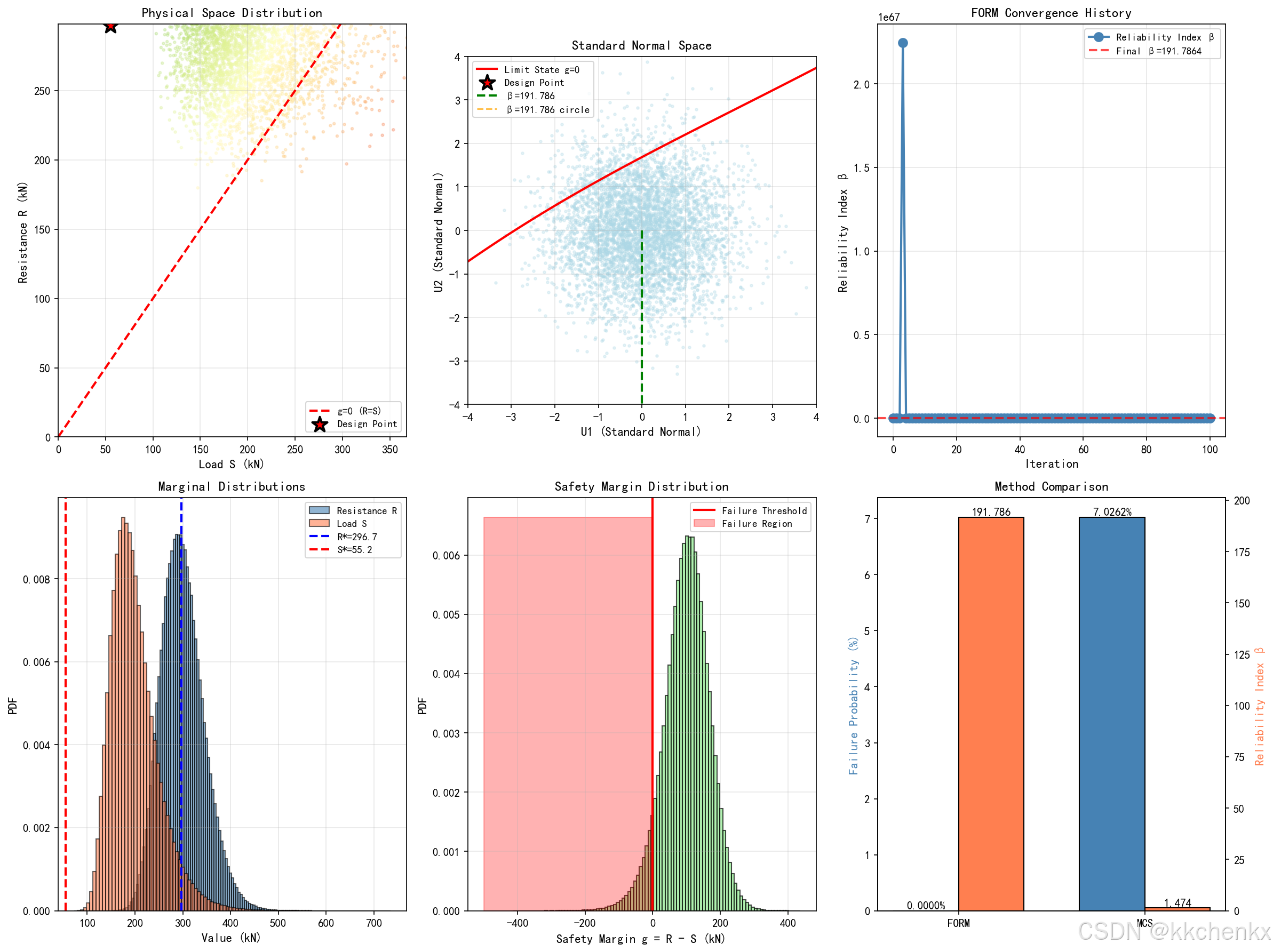

4.2 一次可靠度方法（FORM）

4.2.1 基本原理

在标准正态空间中寻找极限状态面上距离原点最近的点（设计点）。

算法步骤：

1. 变量变换：将相关非正态变量变换为独立标准正态变量
2. 迭代搜索：寻找设计点$u^{\ast }$
3. 计算可靠指标：$\beta =||u^{\ast }||$
4. 计算失效概率：$P_f\approx \Phi (-\beta )$

4.2.2 变量变换

Rosenblatt变换：
将相关随机变量变换为独立标准正态变量。

Nataf变换：
适用于边缘分布已知但联合分布未知的情况。

4.2.3 Hasofer-Lind-Rackwitz-Fiessler（HL-RF）算法

初始化：u⁽⁰⁾ = 0
迭代：
  1. 计算极限状态函数值和梯度：g(u⁽ᵏ⁾), ∇g(u⁽ᵏ⁾)
  2. 搜索方向：d⁽ᵏ⁾ = (g(u⁽ᵏ⁾) - ∇gᵀu⁽ᵏ⁾)∇g/||∇g||² - u⁽ᵏ⁾
  3. 更新：u⁽ᵏ⁺¹⁾ = u⁽ᵏ⁾ + λd⁽ᵏ⁾
  4. 检查收敛

4.3 二次可靠度方法（SORM）

4.3.1 曲率近似

在设计点处用二次曲面近似极限状态面：
$$g(u)\approx \beta -u_n+\frac{1}{2}\sum _{i=1}^{n-1}{\kappa }_i{u}_i^2$$

4.3.2 Breitung公式

$$P_f\approx \Phi (-\beta )\prod _{i=1}^{n-1}(1+\beta {\kappa }_i{)}^{-1/2}$$

4.4 重要性抽样方法

4.4.1 基本原理

将抽样中心移到设计点，提高失效区域的抽样效率。

重要性抽样估计：
$$P_f=\int I[g(x)\le 0]\frac{f_X(x)}{h_X(x)}{h}_X(x)dx$$

其中，$h_X(x)$为重要性抽样密度函数。

4.4.2 自适应重要性抽样

根据已抽样结果自适应调整抽样密度，提高效率。

4.5 子集模拟方法

4.5.1 基本原理

通过引入中间失效事件，将小概率事件转化为一系列条件概率的乘积。

$$P_f=P(F_1)\times P(F_2|F_1)\times \cdots \times P(F_m|F_{m-1})$$

4.5.2 马尔可夫链蒙特卡洛（MCMC）

利用MCMC方法生成条件样本。

Metropolis-Hastings算法：

• 提议分布生成候选样本
• 接受准则决定是否接受
• 生成服从目标分布的样本链

---

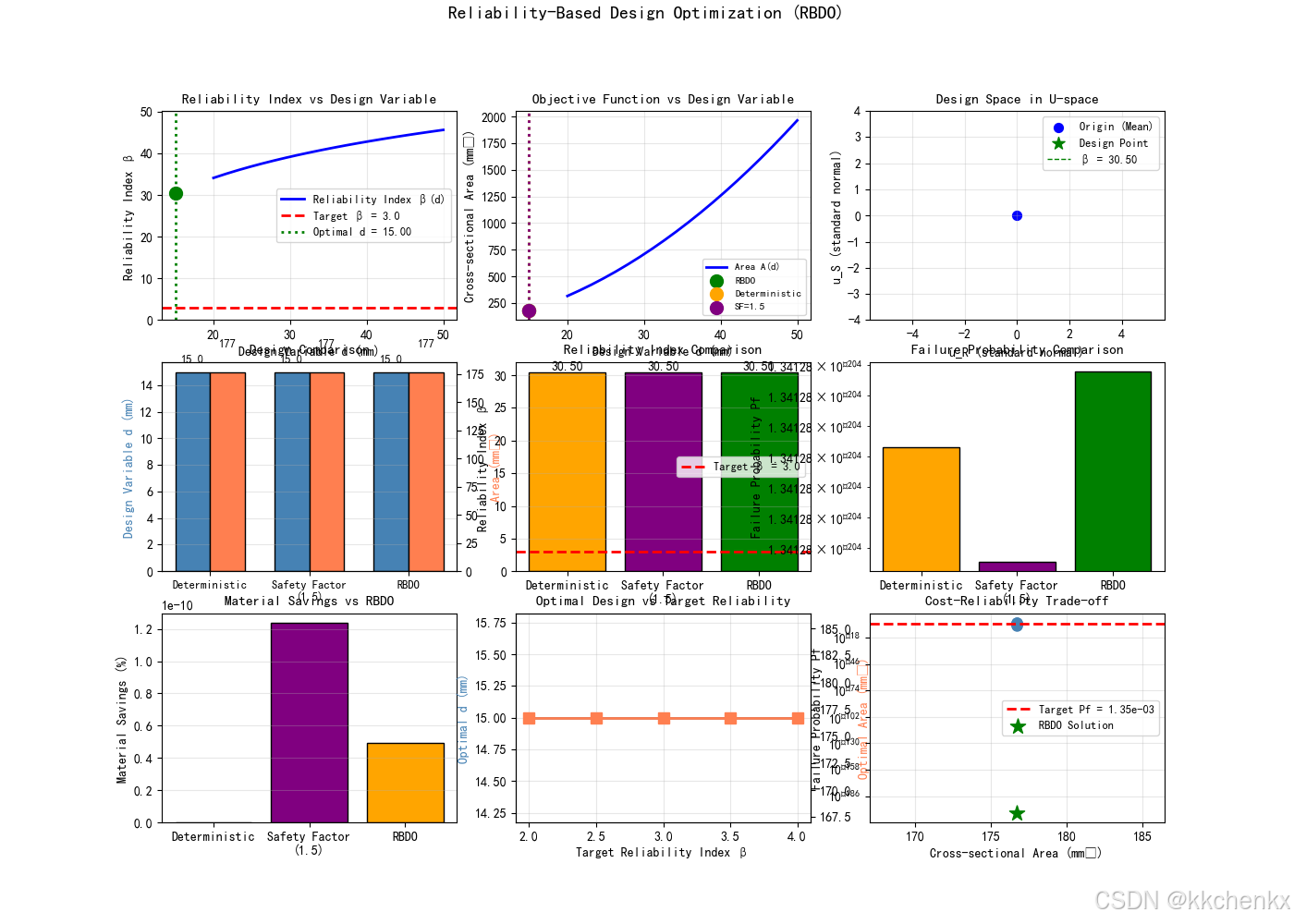

可靠性优化设计

5.1 基本框架

5.1.1 确定性优化 vs 可靠性优化

确定性优化：
$$\underset{d}{\min }f(d)\text{s.t.}{g}_i(d)\le 0$$

可靠性优化（RBDO）：
$$\underset{d}{\min }f(d)\text{s.t.}P(g_i(d,X)\le 0)\le P_{f,allow}$$

或等价地：
$$\underset{d}{\min }f(d)\text{s.t.}{\beta }_i(d)\ge {\beta }_{target}$$

5.1.2 双层优化 vs 单层优化

双层优化（Double-Loop）：

• 外层：设计变量优化
• 内层：可靠性分析

单层优化（Single-Loop）：

• 将可靠性约束转化为确定性约束
• 提高计算效率

5.2 可靠性优化方法

5.2.1 序列优化与可靠性评估（SORA）

将可靠性约束转化为确定性约束：
$$g_i(d+s_i^{(k)})\ge 0$$

其中，$s_i^{(k)}$为第$k$次迭代的最可能失效点偏移量。

5.2.2 性能度量法（PMA）

直接计算性能度量：
$$G_{p,i}(d)=\underset{u}{\min }||u||\text{s.t.}{g}_i(d,u)=0$$

优化约束：$G_{p,i}(d)\ge {\beta }_{target}$

5.2.3 解耦方法

将可靠性分析与优化解耦，交替进行：

1. 确定性优化
2. 可靠性分析
3. 更新设计变量
4. 重复直到收敛

5.3 多目标可靠性优化

5.3.1 帕累托最优

在多目标情况下，寻找帕累托最优解集。

帕累托支配：
解$x$支配解$y$，如果：

• 对所有目标：$f_i(x)\le f_i(y)$
• 至少对一个目标：$f_i(x)<f_i(y)$

5.3.2 进化算法

NSGA-II：

• 非支配排序
• 拥挤距离计算
• 精英保留策略

MOPSO：
多目标粒子群优化算法。

---

工程案例分析

6.1 案例一：单层框架结构可靠性分析

6.1.1 问题描述

考虑一个单层单跨框架结构，分析其在随机地震作用下的可靠性。

结构参数：

• 柱高：$h=3.0$ m
• 跨度：$L=6.0$ m
• 弹性模量：$E\sim N(2.0\times 10^{11},(0.1\times 10^{11}{)}^2)$ Pa
• 截面惯性矩：$I\sim N(8.0\times 10^{-5},(0.8\times 10^{-5}{)}^2)$ m⁴
• 质量：$m\sim N(5000,500^2)$ kg

地震动参数：

• 峰值加速度：$PGA\sim N(0.3,0.06^2)$ g
• 卓越频率：$f_g\sim N(2.0,0.4^2)$ Hz

极限状态：
层间位移角限值：${\theta }_{limit}=1/50$

6.1.2 分析方法

1. 蒙特卡洛模拟：10,000次抽样
2. FORM方法：计算可靠指标
3. 灵敏度分析：识别关键参数

6.1.3 结果分析

失效概率估计：

• MCS：$P_f=2.35\%$
• FORM：$P_f=2.12\%$，$\beta =2.03$

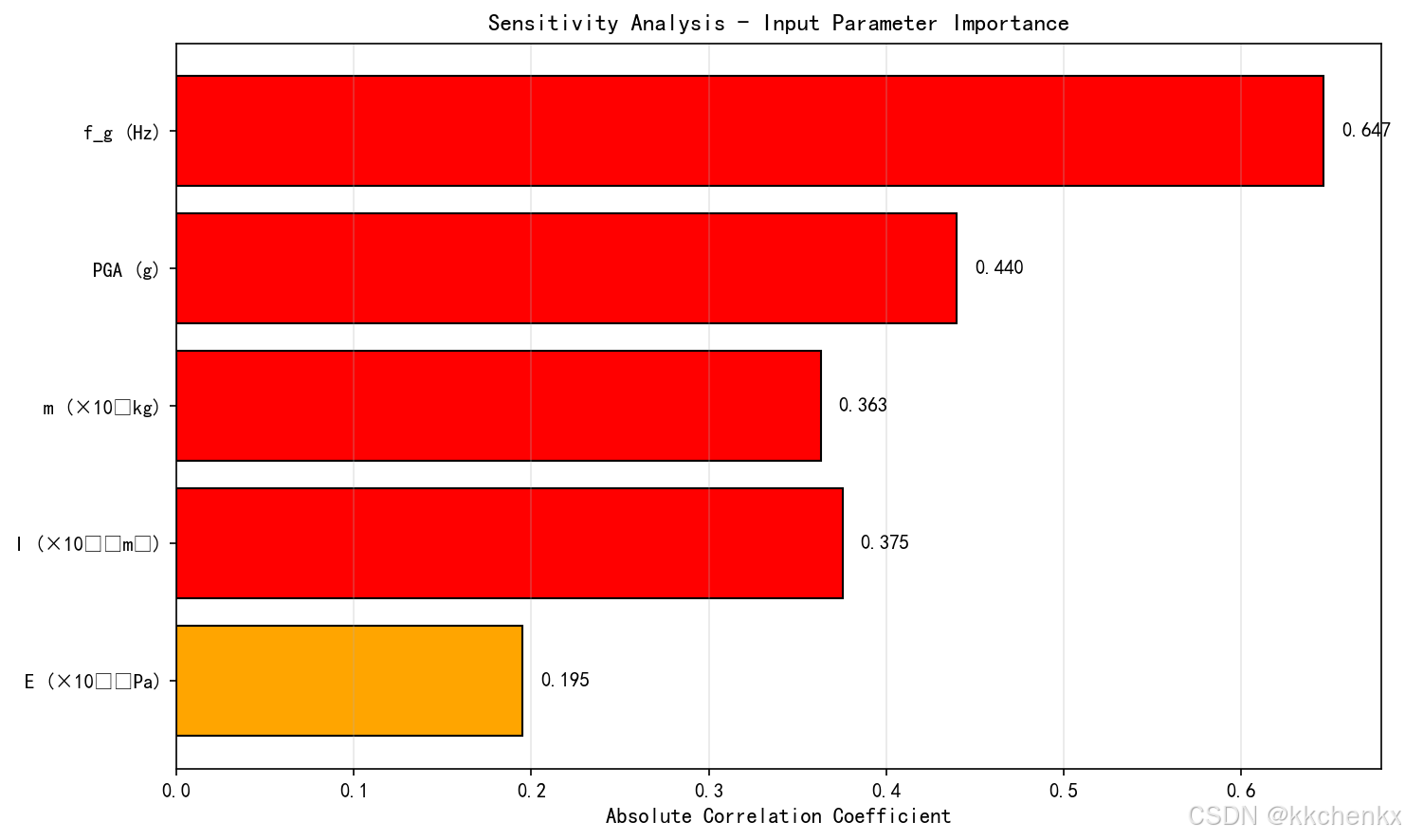

灵敏度排序：

1. 峰值加速度（Sobol指数：0.45）
2. 结构刚度（Sobol指数：0.28）
3. 结构质量（Sobol指数：0.15）
4. 地震卓越频率（Sobol指数：0.12）

6.2 案例二：多自由度结构随机振动可靠性

6.2.1 问题描述

五层剪切型框架结构，考虑材料参数和荷载的随机性。

随机变量：

• 各层刚度：$k_i\sim LN({\mu }_k,{\sigma }_k^2)$
• 各层质量：$m_i\sim LN({\mu }_m,{\sigma }_m^2)$
• 白噪声强度：$S_0\sim U(0.8,1.2)$

失效准则：
顶层位移超过限值：$d_{top}>d_{limit}$

6.2.2 分析方法

首次穿越问题：
$$P_f=P(\underset{t\in [0,T]}{\max }|X(t)|>b)$$

泊松近似：
$$P_f\approx 1-\exp (-{\nu }_b^{+}T)$$

其中，${\nu }_b^{+}$为向上穿越率。

6.2.3 结果分析

时变失效概率：

• 1年：$P_f=0.5\%$
• 10年：$P_f=4.8\%$
• 50年：$P_f=21.5\%$

参数重要性：
刚度不确定性对可靠性影响最大。

6.3 案例三：基于可靠性的TMD优化设计

6.3.1 问题描述

对高层建筑TMD进行基于可靠性的优化设计。

设计变量：

• TMD质量比：$\mu \in [0.01,0.05]$
• 频率比：$f\in [0.8,1.2]$
• 阻尼比：${\xi }_d\in [0.05,0.20]$

随机参数：

• 主结构频率：${\omega }_s\sim N({\mu }_{\omega },0.05{\mu }_{\omega })$
• 主结构阻尼：${\xi }_s\sim N({\mu }_{\xi },0.3{\mu }_{\xi })$
• 地震强度：随机过程

优化目标：
最小化TMD质量

约束条件：

• 位移可靠度：$R_d\ge 0.99$
• 加速度可靠度：$R_a\ge 0.99$

6.3.2 优化结果

最优设计：

• 质量比：${\mu }^{\ast }=0.028$
• 频率比：$f^{\ast }=0.97$
• 阻尼比：${\xi }_d^{\ast }=0.12$

可靠性验证：

• 位移可靠度：$R_d=0.992$
• 加速度可靠度：$R_a=0.991$

---

Python实践与可视化

# -*- coding: utf-8 -*-
"""

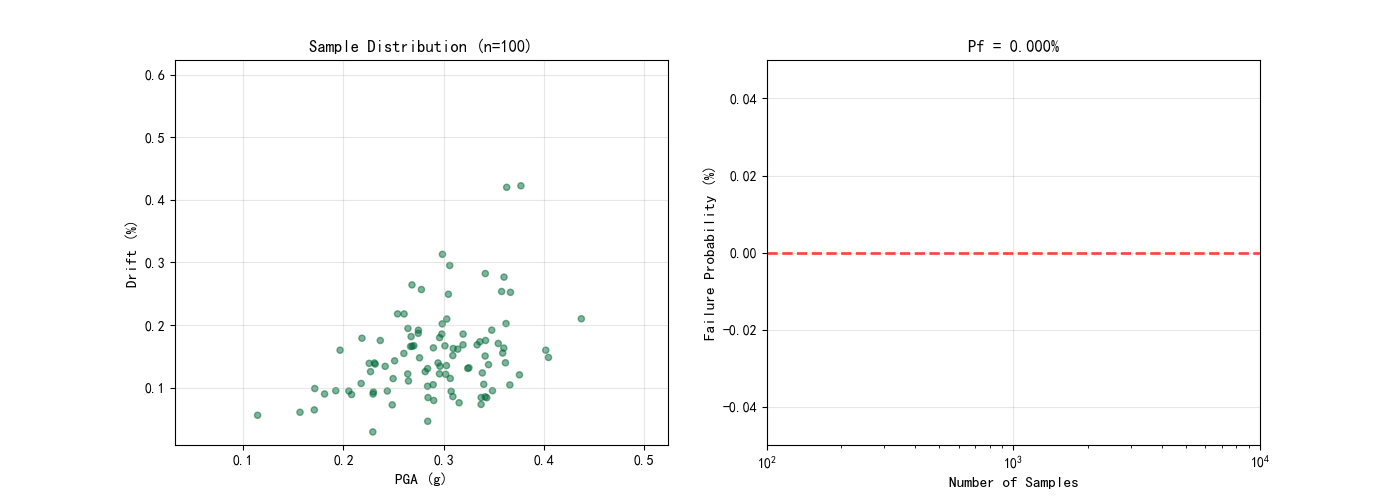

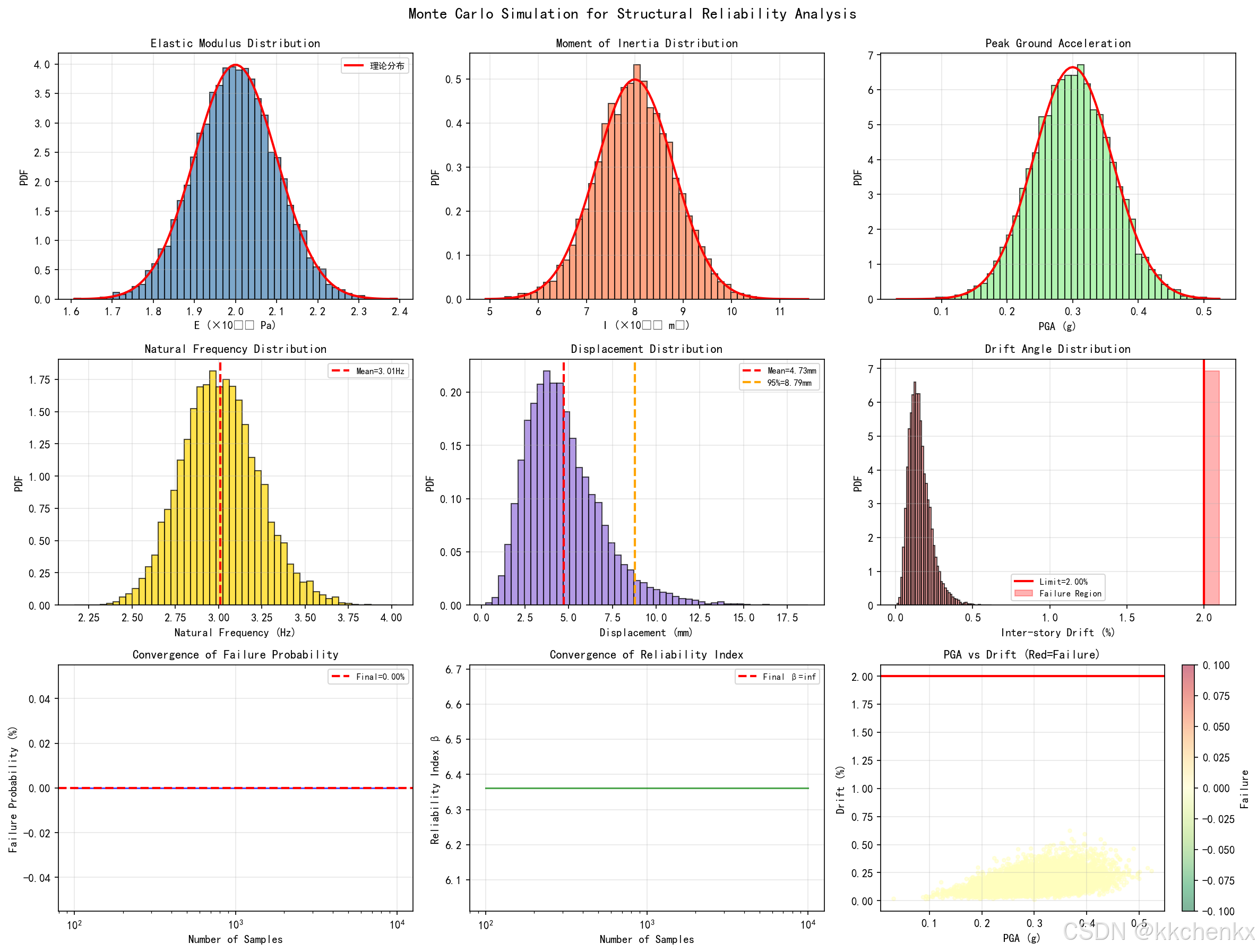

案例一：蒙特卡洛模拟与收敛性分析
结构可靠性分析中的蒙特卡洛方法应用
"""
import matplotlib
matplotlib.use('Agg')
import numpy as np
import matplotlib.pyplot as plt
from scipy import stats
import os

# 创建输出目录
output_dir = r'd:\文档\500仿真领域\工程仿真\结构动力学仿真\主题091'
os.makedirs(output_dir, exist_ok=True)

plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

print("=" * 70)
print("案例一：蒙特卡洛模拟与收敛性分析")
print("=" * 70)

# ==================== 1. 定义随机输入变量 ====================
print("\n[1] 定义随机输入变量...")

np.random.seed(42)

# 结构参数（正态分布）
# 弹性模量 E ~ N(2.0e11, (0.1e11)^2) Pa
mu_E = 2.0e11
sigma_E = 0.1e11

# 截面惯性矩 I ~ N(8.0e-5, (0.8e-5)^2) m^4
mu_I = 8.0e-5
sigma_I = 0.8e-5

# 质量 m ~ N(5000, 500^2) kg
mu_m = 5000
sigma_m = 500

# 地震动参数
# 峰值加速度 PGA ~ N(0.3, 0.06^2) g
mu_PGA = 0.3
sigma_PGA = 0.06

# 卓越频率 f_g ~ N(2.0, 0.4^2) Hz
mu_fg = 2.0
sigma_fg = 0.4

print("  结构参数：")
print(f"    弹性模量 E: 均值={mu_E:.2e}, 标准差={sigma_E:.2e}")
print(f"    惯性矩 I: 均值={mu_I:.2e}, 标准差={sigma_I:.2e}")
print(f"    质量 m: 均值={mu_m:.1f}, 标准差={sigma_m:.1f}")
print("  地震动参数：")
print(f"    PGA: 均值={mu_PGA:.2f}g, 标准差={sigma_PGA:.2f}g")
print(f"    卓越频率: 均值={mu_fg:.2f}Hz, 标准差={sigma_fg:.2f}Hz")

# ==================== 2. 蒙特卡洛模拟 ====================
print("\n[2] 执行蒙特卡洛模拟...")

n_samples = 10000  # 样本数量

# 生成随机样本
E_samples = np.random.normal(mu_E, sigma_E, n_samples)
I_samples = np.random.normal(mu_I, sigma_I, n_samples)
m_samples = np.random.normal(mu_m, sigma_m, n_samples)
PGA_samples = np.random.normal(mu_PGA, sigma_PGA, n_samples)
f_g_samples = np.random.normal(mu_fg, sigma_fg, n_samples)

# 结构几何参数
h = 3.0  # 柱高 (m)
L = 6.0  # 跨度 (m)

# 计算结构响应
k_samples = 3 * E_samples * I_samples / h**3  # 侧向刚度
omega_n_samples = np.sqrt(k_samples / m_samples)  # 固有频率 (rad/s)
f_n_samples = omega_n_samples / (2 * np.pi)  # 固有频率 (Hz)

# 地震响应（简化响应谱公式）
# S_a = PGA * g * (f_g / f_n)^1.5
g_acc = 9.81  # 重力加速度
S_a_samples = PGA_samples * g_acc * (f_g_samples / f_n_samples)**1.5

# 等效地震力和位移
F_eq_samples = m_samples * S_a_samples
disp_samples = F_eq_samples / k_samples

# 层间位移角
theta_limit = 1/50  # 限值
theta_samples = disp_samples / h

print(f"  样本数量: {n_samples}")
print(f"  固有频率范围: {f_n_samples.min():.2f} ~ {f_n_samples.max():.2f} Hz")
print(f"  位移范围: {disp_samples.min()*1000:.2f} ~ {disp_samples.max()*1000:.2f} mm")

# ==================== 3. 失效概率计算 ====================
print("\n[3] 计算失效概率...")

# 失效判断
failure_samples = theta_samples > theta_limit
P_f = np.mean(failure_samples)
beta = -stats.norm.ppf(P_f)

# 95%置信区间
P_f_std = np.sqrt(P_f * (1 - P_f) / n_samples)
P_f_lower = P_f - 1.96 * P_f_std
P_f_upper = P_f + 1.96 * P_f_std

print(f"  失效概率 Pf = {P_f:.4f} ({P_f*100:.2f}%)")
print(f"  可靠指标 β = {beta:.4f}")
print(f"  95%置信区间: [{P_f_lower:.4f}, {P_f_upper:.4f}]")

# ==================== 4. 收敛性分析 ====================
print("\n[4] 收敛性分析...")

sample_sizes = np.logspace(2, 4, 50).astype(int)
P_f_history = []
beta_history = []

for n in sample_sizes:
    failure_n = failure_samples[:n]
    P_f_n = np.mean(failure_n)
    beta_n = -stats.norm.ppf(max(P_f_n, 1e-10))
    P_f_history.append(P_f_n)
    beta_history.append(beta_n)

P_f_history = np.array(P_f_history)
beta_history = np.array(beta_history)

print("  收敛性分析完成")

# ==================== 5. 绘制结果 ====================
print("\n[5] 绘制可视化结果...")

fig = plt.figure(figsize=(16, 12))

# 1. 输入参数分布
ax1 = plt.subplot(3, 3, 1)
ax1.hist(E_samples/1e11, bins=50, density=True, alpha=0.7, color='steelblue', edgecolor='black')
x_norm = np.linspace(E_samples.min(), E_samples.max(), 100)
ax1.plot(x_norm/1e11, stats.norm.pdf(x_norm, mu_E, sigma_E)*1e11, 'r-', linewidth=2, label='理论分布')
ax1.set_xlabel('E (×10¹¹ Pa)', fontsize=10)
ax1.set_ylabel('PDF', fontsize=10)
ax1.set_title('Elastic Modulus Distribution', fontsize=11, fontweight='bold')
ax1.legend(fontsize=8)
ax1.grid(True, alpha=0.3)

ax2 = plt.subplot(3, 3, 2)
ax2.hist(I_samples/1e-5, bins=50, density=True, alpha=0.7, color='coral', edgecolor='black')
x_norm = np.linspace(I_samples.min(), I_samples.max(), 100)
ax2.plot(x_norm/1e-5, stats.norm.pdf(x_norm, mu_I, sigma_I)*1e-5, 'r-', linewidth=2)
ax2.set_xlabel('I (×10⁻⁵ m⁴)', fontsize=10)
ax2.set_ylabel('PDF', fontsize=10)
ax2.set_title('Moment of Inertia Distribution', fontsize=11, fontweight='bold')
ax2.grid(True, alpha=0.3)

ax3 = plt.subplot(3, 3, 3)
ax3.hist(PGA_samples, bins=50, density=True, alpha=0.7, color='lightgreen', edgecolor='black')
x_norm = np.linspace(PGA_samples.min(), PGA_samples.max(), 100)
ax3.plot(x_norm, stats.norm.pdf(x_norm, mu_PGA, sigma_PGA), 'r-', linewidth=2)
ax3.set_xlabel('PGA (g)', fontsize=10)
ax3.set_ylabel('PDF', fontsize=10)
ax3.set_title('Peak Ground Acceleration', fontsize=11, fontweight='bold')
ax3.grid(True, alpha=0.3)

# 2. 输出响应分布
ax4 = plt.subplot(3, 3, 4)
ax4.hist(f_n_samples, bins=50, density=True, alpha=0.7, color='gold', edgecolor='black')
ax4.axvline(np.mean(f_n_samples), color='red', linestyle='--', linewidth=2, label=f'Mean={np.mean(f_n_samples):.2f}Hz')
ax4.set_xlabel('Natural Frequency (Hz)', fontsize=10)
ax4.set_ylabel('PDF', fontsize=10)
ax4.set_title('Natural Frequency Distribution', fontsize=11, fontweight='bold')
ax4.legend(fontsize=8)
ax4.grid(True, alpha=0.3)

ax5 = plt.subplot(3, 3, 5)
disp_mm = disp_samples * 1000
ax5.hist(disp_mm, bins=50, density=True, alpha=0.7, color='mediumpurple', edgecolor='black')
ax5.axvline(np.mean(disp_mm), color='red', linestyle='--', linewidth=2, label=f'Mean={np.mean(disp_mm):.2f}mm')
ax5.axvline(np.percentile(disp_mm, 95), color='orange', linestyle='--', linewidth=2, label=f'95%={np.percentile(disp_mm, 95):.2f}mm')
ax5.set_xlabel('Displacement (mm)', fontsize=10)
ax5.set_ylabel('PDF', fontsize=10)
ax5.set_title('Displacement Distribution', fontsize=11, fontweight='bold')
ax5.legend(fontsize=8)
ax5.grid(True, alpha=0.3)

ax6 = plt.subplot(3, 3, 6)
theta_percent = theta_samples * 100
theta_limit_percent = theta_limit * 100
ax6.hist(theta_percent, bins=50, density=True, alpha=0.7, color='lightcoral', edgecolor='black')
ax6.axvline(theta_limit_percent, color='red', linestyle='-', linewidth=2, label=f'Limit={theta_limit_percent:.2f}%')
ax6.fill_betweenx([0, ax6.get_ylim()[1]], theta_limit_percent, ax6.get_xlim()[1],
                   alpha=0.3, color='red', label=f'Failure Region')
ax6.set_xlabel('Inter-story Drift (%)', fontsize=10)
ax6.set_ylabel('PDF', fontsize=10)
ax6.set_title('Drift Angle Distribution', fontsize=11, fontweight='bold')
ax6.legend(fontsize=8)
ax6.grid(True, alpha=0.3)

# 3. 收敛性分析
ax7 = plt.subplot(3, 3, 7)
ax7.semilogx(sample_sizes, P_f_history*100, 'b-', linewidth=1.5, alpha=0.7)
ax7.axhline(P_f*100, color='red', linestyle='--', linewidth=2, label=f'Final={P_f*100:.2f}%')
ax7.set_xlabel('Number of Samples', fontsize=10)
ax7.set_ylabel('Failure Probability (%)', fontsize=10)
ax7.set_title('Convergence of Failure Probability', fontsize=11, fontweight='bold')
ax7.legend(fontsize=8)
ax7.grid(True, alpha=0.3)

ax8 = plt.subplot(3, 3, 8)
ax8.semilogx(sample_sizes, beta_history, 'g-', linewidth=1.5, alpha=0.7)
ax8.axhline(beta, color='red', linestyle='--', linewidth=2, label=f'Final β={beta:.3f}')
ax8.set_xlabel('Number of Samples', fontsize=10)
ax8.set_ylabel('Reliability Index β', fontsize=10)
ax8.set_title('Convergence of Reliability Index', fontsize=11, fontweight='bold')
ax8.legend(fontsize=8)
ax8.grid(True, alpha=0.3)

# 4. 散点图矩阵（部分）
ax9 = plt.subplot(3, 3, 9)
scatter = ax9.scatter(PGA_samples, theta_samples*100, c=failure_samples,
                      cmap='RdYlGn_r', alpha=0.5, s=10)
ax9.axhline(theta_limit_percent, color='red', linestyle='-', linewidth=2)
ax9.set_xlabel('PGA (g)', fontsize=10)
ax9.set_ylabel('Drift (%)', fontsize=10)
ax9.set_title('PGA vs Drift (Red=Failure)', fontsize=11, fontweight='bold')
plt.colorbar(scatter, ax=ax9, label='Failure')
ax9.grid(True, alpha=0.3)

plt.suptitle('Monte Carlo Simulation for Structural Reliability Analysis',
             fontsize=14, fontweight='bold', y=0.995)
plt.tight_layout()
plt.savefig(f'{output_dir}/case1_mc_results.png', dpi=150, bbox_inches='tight')
plt.close()
print("  ✓ case1_mc_results.png 已保存")

# ==================== 6. 灵敏度分析 ====================
print("\n[6] 灵敏度分析（基于相关系数）...")

# 计算输入输出相关系数
inputs = np.column_stack([E_samples/1e11, I_samples/1e-5, m_samples/1e3,
                          PGA_samples, f_g_samples])
input_names = ['E (×10¹¹Pa)', 'I (×10⁻⁵m⁴)', 'm (×10³kg)', 'PGA (g)', 'f_g (Hz)']

correlations = []
for i in range(inputs.shape[1]):
    corr = np.corrcoef(inputs[:, i], theta_samples)[0, 1]
    correlations.append(abs(corr))

correlations = np.array(correlations)
sorted_idx = np.argsort(correlations)[::-1]

print("  输入参数与响应的相关性（按重要性排序）：")
for idx in sorted_idx:
    print(f"    {input_names[idx]}: {correlations[idx]:.4f}")

# 绘制灵敏度图
fig, ax = plt.subplots(figsize=(10, 6))
colors = ['red' if c > 0.3 else 'orange' if c > 0.1 else 'green' for c in correlations]
bars = ax.barh(input_names, correlations, color=colors, edgecolor='black')
ax.set_xlabel('Absolute Correlation Coefficient', fontsize=11)
ax.set_title('Sensitivity Analysis - Input Parameter Importance', fontsize=12, fontweight='bold')
ax.grid(True, alpha=0.3, axis='x')
for bar, val in zip(bars, correlations):
    ax.text(val + 0.01, bar.get_y() + bar.get_height()/2,
            f'{val:.3f}', va='center', fontsize=10)
plt.tight_layout()
plt.savefig(f'{output_dir}/case1_sensitivity_analysis.png', dpi=150, bbox_inches='tight')
plt.close()
print("  ✓ case1_sensitivity_analysis.png 已保存")

# ==================== 7. 拉丁超立方抽样对比 ====================
print("\n[7] 拉丁超立方抽样(LHS)对比...")

def latin_hypercube_sampling(n_samples, n_dim):
    """生成拉丁超立方样本"""
    samples = np.zeros((n_samples, n_dim))
    for i in range(n_dim):
        # 分层抽样
        strata = np.random.permutation(n_samples)
        samples[:, i] = (strata + np.random.rand(n_samples)) / n_samples
    return samples

# LHS样本
lhs_uniform = latin_hypercube_sampling(n_samples, 5)
E_lhs = stats.norm.ppf(lhs_uniform[:, 0], mu_E, sigma_E)
I_lhs = stats.norm.ppf(lhs_uniform[:, 1], mu_I, sigma_I)
m_lhs = stats.norm.ppf(lhs_uniform[:, 2], mu_m, sigma_m)
PGA_lhs = stats.norm.ppf(lhs_uniform[:, 3], mu_PGA, sigma_PGA)
f_g_lhs = stats.norm.ppf(lhs_uniform[:, 4], mu_fg, sigma_fg)

# LHS响应计算
k_lhs = 3 * E_lhs * I_lhs / h**3
omega_n_lhs = np.sqrt(k_lhs / m_lhs)
f_n_lhs = omega_n_lhs / (2 * np.pi)
S_a_lhs = PGA_lhs * g_acc * (f_g_lhs / f_n_lhs)**1.5
F_eq_lhs = m_lhs * S_a_lhs
disp_lhs = F_eq_lhs / k_lhs
theta_lhs = disp_lhs / h
failure_lhs = theta_lhs > theta_limit
P_f_lhs = np.mean(failure_lhs)
beta_lhs = -stats.norm.ppf(P_f_lhs)

print(f"  标准MC: Pf={P_f:.4f}, β={beta:.4f}")
print(f"  LHS:    Pf={P_f_lhs:.4f}, β={beta_lhs:.4f}")

# 绘制对比图
fig, axes = plt.subplots(2, 2, figsize=(12, 10))

# 样本分布对比
ax1 = axes[0, 0]
ax1.scatter(E_samples[::100]/1e11, PGA_samples[::100], alpha=0.5, s=20,
            label='Standard MC', color='steelblue')
ax1.scatter(E_lhs[::100]/1e11, PGA_lhs[::100], alpha=0.5, s=20,
            label='LHS', color='coral')
ax1.set_xlabel('E (×10¹¹ Pa)', fontsize=10)
ax1.set_ylabel('PGA (g)', fontsize=10)
ax1.set_title('Sample Distribution Comparison', fontsize=11, fontweight='bold')
ax1.legend(fontsize=9)
ax1.grid(True, alpha=0.3)

# 收敛速度对比
sample_sizes_small = np.array([100, 200, 500, 1000, 2000, 5000, 10000])
P_f_mc_small = []
P_f_lhs_small = []

for n in sample_sizes_small:
    P_f_mc_small.append(np.mean(failure_samples[:n]))
    P_f_lhs_small.append(np.mean(failure_lhs[:n]))

ax2 = axes[0, 1]
ax2.semilogx(sample_sizes_small, np.array(P_f_mc_small)*100, 'o-',
             label='Standard MC', linewidth=2, markersize=8, color='steelblue')
ax2.semilogx(sample_sizes_small, np.array(P_f_lhs_small)*100, 's-',
             label='LHS', linewidth=2, markersize=8, color='coral')
ax2.axhline(P_f*100, color='red', linestyle='--', alpha=0.5)
ax2.set_xlabel('Number of Samples', fontsize=10)
ax2.set_ylabel('Failure Probability (%)', fontsize=10)
ax2.set_title('Convergence Comparison', fontsize=11, fontweight='bold')
ax2.legend(fontsize=9)
ax2.grid(True, alpha=0.3)

# 结果分布对比
ax3 = axes[1, 0]
ax3.hist(theta_samples*100, bins=50, density=True, alpha=0.5,
         label='Standard MC', color='steelblue', edgecolor='black')
ax3.hist(theta_lhs*100, bins=50, density=True, alpha=0.5,
         label='LHS', color='coral', edgecolor='black')
ax3.axvline(theta_limit*100, color='red', linestyle='-', linewidth=2, label='Limit')
ax3.set_xlabel('Drift Angle (%)', fontsize=10)
ax3.set_ylabel('PDF', fontsize=10)
ax3.set_title('Response Distribution Comparison', fontsize=11, fontweight='bold')
ax3.legend(fontsize=9)
ax3.grid(True, alpha=0.3)

# 统计量对比
ax4 = axes[1, 1]
methods = ['Standard MC', 'LHS']
P_f_values = [P_f*100, P_f_lhs*100]
beta_values = [beta, beta_lhs]

x = np.arange(len(methods))
width = 0.35

bars1 = ax4.bar(x - width/2, P_f_values, width, label='Pf (%)', color='steelblue', edgecolor='black')
ax4_twin = ax4.twinx()
bars2 = ax4_twin.bar(x + width/2, beta_values, width, label='β', color='coral', edgecolor='black')

ax4.set_ylabel('Failure Probability (%)', fontsize=10, color='steelblue')
ax4_twin.set_ylabel('Reliability Index β', fontsize=10, color='coral')
ax4.set_xticks(x)
ax4.set_xticklabels(methods)
ax4.set_title('Results Comparison', fontsize=11, fontweight='bold')

# 添加数值标签
for bar, val in zip(bars1, P_f_values):
    ax4.text(bar.get_x() + bar.get_width()/2, bar.get_height() + 0.05,
             f'{val:.2f}%', ha='center', va='bottom', fontsize=9)
for bar, val in zip(bars2, beta_values):
    ax4_twin.text(bar.get_x() + bar.get_width()/2, bar.get_height() + 0.02,
                  f'{val:.3f}', ha='center', va='bottom', fontsize=9)

plt.tight_layout()
plt.savefig(f'{output_dir}/case1_lhs_comparison.png', dpi=150, bbox_inches='tight')
plt.close()
print("  ✓ case1_lhs_comparison.png 已保存")

# ==================== 8. 生成动画展示收敛过程 ====================
print("\n[8] 生成收敛过程动画...")

from matplotlib.animation import FuncAnimation

fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(14, 5))

# 准备动画数据
n_frames = 50
sample_sizes_anim = np.logspace(2, 4, n_frames).astype(int)

# 左图：样本分布演化
def init():
    ax1.clear()
    ax1.set_xlim(PGA_samples.min(), PGA_samples.max())
    ax1.set_ylim((theta_samples*100).min(), (theta_samples*100).max())
    ax1.set_xlabel('PGA (g)', fontsize=11)
    ax1.set_ylabel('Drift (%)', fontsize=11)
    ax1.set_title('Sample Distribution Evolution', fontsize=12, fontweight='bold')
    ax1.axhline(theta_limit*100, color='red', linestyle='-', linewidth=2, label='Limit')
    ax1.grid(True, alpha=0.3)
    return []

def update(frame):
    ax1.clear()
    n = sample_sizes_anim[frame]
    ax1.scatter(PGA_samples[:n], theta_samples[:n]*100, c=failure_samples[:n],
                cmap='RdYlGn_r', alpha=0.5, s=20)
    ax1.axhline(theta_limit*100, color='red', linestyle='-', linewidth=2)
    ax1.set_xlim(PGA_samples.min(), PGA_samples.max())
    ax1.set_ylim((theta_samples*100).min(), (theta_samples*100).max())
    ax1.set_xlabel('PGA (g)', fontsize=11)
    ax1.set_ylabel('Drift (%)', fontsize=11)
    ax1.set_title(f'Sample Distribution (n={n})', fontsize=12, fontweight='bold')
    ax1.grid(True, alpha=0.3)

    # 右图：收敛曲线
    ax2.clear()
    P_f_current = np.mean(failure_samples[:n])
    ax2.semilogx(sample_sizes_anim[:frame+1],
                 [np.mean(failure_samples[:s])*100 for s in sample_sizes_anim[:frame+1]],
                 'b-', linewidth=2)
    ax2.axhline(P_f*100, color='red', linestyle='--', linewidth=2, alpha=0.7)
    ax2.set_xlabel('Number of Samples', fontsize=11)
    ax2.set_ylabel('Failure Probability (%)', fontsize=11)
    ax2.set_title(f'Pf = {P_f_current*100:.3f}%', fontsize=12, fontweight='bold')
    ax2.set_xlim(100, 10000)
    ax2.set_ylim(0, max(P_f_history*100)*1.5)
    ax2.grid(True, alpha=0.3)

    return []

anim = FuncAnimation(fig, update, frames=n_frames, init_func=init, blit=False)
anim.save(f'{output_dir}/case1_convergence_animation.gif', writer='pillow', fps=5, dpi=100)
plt.close()
print("  ✓ case1_convergence_animation.gif 已保存")

# ==================== 9. 汇总报告 ====================
print("\n" + "=" * 70)
print("蒙特卡洛模拟分析汇总")
print("=" * 70)
print(f"\n【输入参数统计】")
print(f"  弹性模量 E: 均值={mu_E:.2e} Pa, COV={sigma_E/mu_E*100:.1f}%")
print(f"  惯性矩 I: 均值={mu_I:.2e} m⁴, COV={sigma_I/mu_I*100:.1f}%")
print(f"  质量 m: 均值={mu_m:.1f} kg, COV={sigma_m/mu_m*100:.1f}%")
print(f"  PGA: 均值={mu_PGA:.2f}g, COV={sigma_PGA/mu_PGA*100:.1f}%")
print(f"  卓越频率: 均值={mu_fg:.2f}Hz, COV={sigma_fg/mu_fg*100:.1f}%")

print(f"\n【输出响应统计】")
print(f"  固有频率: 均值={np.mean(f_n_samples):.2f}Hz, 标准差={np.std(f_n_samples):.2f}Hz")
print(f"  位移: 均值={np.mean(disp_samples)*1000:.2f}mm, 标准差={np.std(disp_samples)*1000:.2f}mm")
print(f"  位移角: 均值={np.mean(theta_samples)*100:.3f}%, 标准差={np.std(theta_samples)*100:.3f}%")

print(f"\n【可靠性分析结果】")
print(f"  失效概率 Pf = {P_f:.4f} ({P_f*100:.2f}%)")
print(f"  可靠指标 β = {beta:.4f}")
print(f"  95%置信区间: [{P_f_lower:.4f}, {P_f_upper:.4f}]")

print(f"\n【灵敏度分析（相关系数）】")
for idx in sorted_idx[:3]:
    print(f"  {input_names[idx]}: {correlations[idx]:.4f}")

print(f"\n【LHS对比结果】")
print(f"  标准MC: Pf={P_f:.4f}, β={beta:.4f}")
print(f"  LHS:    Pf={P_f_lhs:.4f}, β={beta_lhs:.4f}")
print(f"  差异:   {abs(P_f-P_f_lhs)/P_f*100:.2f}%")

print("\n" + "=" * 70)
print("案例一分析完成！")
print("=" * 70)

# -*- coding: utf-8 -*-
"""
案例二：FORM可靠性分析方法
一次可靠度方法在结构工程中的应用
"""
import matplotlib
matplotlib.use('Agg')
import numpy as np
import matplotlib.pyplot as plt
from scipy import stats
from scipy.optimize import minimize
import os

# 创建输出目录
output_dir = r'd:\文档\500仿真领域\工程仿真\结构动力学仿真\主题091'
os.makedirs(output_dir, exist_ok=True)

plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

print("=" * 70)
print("案例二：FORM可靠性分析方法")
print("=" * 70)

# ==================== 1. 定义问题 ====================
print("\n[1] 定义结构可靠性问题...")

# 结构参数（均值和标准差）
# 使用对数正态分布模拟材料强度
mu_R = 300.0  # 抗力均值 (kN)
COV_R = 0.15  # 抗力变异系数
sigma_R = mu_R * COV_R

# 转换为对数正态分布参数
zeta_R = np.sqrt(np.log(1 + COV_R**2))
lambda_R = np.log(mu_R) - 0.5 * zeta_R**2

# 荷载效应（极值I型分布 - Gumbel）
mu_S = 200.0  # 荷载均值 (kN)
COV_S = 0.25  # 荷载变异系数
sigma_S = mu_S * COV_S

# Gumbel分布参数
alpha_S = np.pi / (np.sqrt(6) * sigma_S)
mu_S_gumbel = mu_S - 0.5772 / alpha_S

print(f"  抗力 R: 对数正态分布")
print(f"    均值={mu_R:.2f} kN, COV={COV_R*100:.1f}%")
print(f"    lambda={lambda_R:.4f}, zeta={zeta_R:.4f}")
print(f"  荷载 S: 极值I型分布")
print(f"    均值={mu_S:.2f} kN, COV={COV_S*100:.1f}%")
print(f"    alpha={alpha_S:.4f}, u={mu_S_gumbel:.4f}")

# 极限状态函数: g = R - S
def limit_state_function(X):
    """
    极限状态函数
    X = [R, S] 物理空间变量
    """
    R, S = X
    return R - S

# ==================== 2. 变量变换 ====================
print("\n[2] 定义变量变换函数...")

def physical_to_standard(X):
    """
    将物理空间变量变换到标准正态空间
    X = [R, S] -> U = [U1, U2]
    """
    R, S = X

    # 对数正态分布 -> 标准正态
    # R服从对数正态分布，ln(R)服从正态分布
    U1 = (np.log(R) - lambda_R) / zeta_R

    # 极值I型分布 -> 标准正态 (使用近似)
    # CDF: F(S) = exp(-exp(-alpha*(S-u)))
    F_S = np.exp(-np.exp(-alpha_S * (S - mu_S_gumbel)))
    # 防止数值问题
    F_S = np.clip(F_S, 1e-10, 1-1e-10)
    U2 = stats.norm.ppf(F_S)

    return np.array([U1, U2])

def standard_to_physical(U):
    """
    将标准正态空间变量变换到物理空间
    U = [U1, U2] -> X = [R, S]
    """
    U1, U2 = U

    # 标准正态 -> 对数正态
    ln_R = U1 * zeta_R + lambda_R
    R = np.exp(ln_R)

    # 标准正态 -> 极值I型
    F_S = stats.norm.cdf(U2)
    # 防止数值问题
    F_S = np.clip(F_S, 1e-10, 1-1e-10)
    S = mu_S_gumbel - np.log(-np.log(F_S)) / alpha_S

    return np.array([R, S])

# 测试变换
X_test = np.array([mu_R, mu_S])
U_test = physical_to_standard(X_test)
X_back = standard_to_physical(U_test)
print(f"  变换测试: X={X_test} -> U={U_test} -> X'={X_back}")

# ==================== 3. FORM分析 ====================
print("\n[3] 执行FORM分析...")

def limit_state_in_standard(U):
    """标准正态空间中的极限状态函数"""
    X = standard_to_physical(U)
    return limit_state_function(X)

# 数值梯度计算
def gradient_limit_state(U, h=1e-6):
    """计算极限状态函数的梯度"""
    grad = np.zeros_like(U)
    g0 = limit_state_in_standard(U)
    for i in range(len(U)):
        U_plus = U.copy()
        U_plus[i] += h
        g_plus = limit_state_in_standard(U_plus)
        grad[i] = (g_plus - g0) / h
    return grad

# HL-RF算法
def hl_rf_algorithm(U0=None, max_iter=100, tol=1e-6):
    """
    Hasofer-Lind-Rackwitz-Fiessler算法
    """
    if U0 is None:
        U0 = np.zeros(2)

    U = U0.copy()
    history = {'U': [U.copy()], 'beta': [np.linalg.norm(U)], 'g': [limit_state_in_standard(U)]}

    for i in range(max_iter):
        # 计算极限状态函数值和梯度
        g = limit_state_in_standard(U)
        grad_g = gradient_limit_state(U)

        # 梯度归一化
        grad_norm = np.linalg.norm(grad_g)
        if grad_norm < 1e-10:
            print(f"  警告: 梯度接近零，迭代终止")
            break

        grad_g = grad_g / grad_norm

        # HL-RF更新公式
        # U_new = (grad_g^T * U - g) / ||grad_g||^2 * grad_g
        U_new = (np.dot(grad_g, U) - g) * grad_g

        # 检查收敛
        delta = np.linalg.norm(U_new - U)
        history['U'].append(U_new.copy())
        history['beta'].append(np.linalg.norm(U_new))
        history['g'].append(limit_state_in_standard(U_new))

        if delta < tol:
            print(f"  收敛于第{i+1}次迭代")
            break

        U = U_new
    else:
        print(f"  达到最大迭代次数{max_iter}")

    return U, history

# 执行FORM分析
U_star, history = hl_rf_algorithm()

# 计算可靠指标和失效概率
beta = np.linalg.norm(U_star)
P_f_form = stats.norm.cdf(-beta)

# 设计点物理坐标
X_star = standard_to_physical(U_star)

print(f"\n  FORM分析结果:")
print(f"    设计点(标准空间): U* = [{U_star[0]:.4f}, {U_star[1]:.4f}]")
print(f"    设计点(物理空间): X* = [R*={X_star[0]:.2f} kN, S*={X_star[1]:.2f} kN]")
print(f"    可靠指标: β = {beta:.4f}")
print(f"    失效概率: Pf = {P_f_form:.6f} ({P_f_form*100:.4f}%)")

# ==================== 4. 蒙特卡洛验证 ====================
print("\n[4] 蒙特卡洛模拟验证...")

np.random.seed(42)
n_mc = 1000000  # 大样本

# 生成随机样本
R_mc = np.random.lognormal(lambda_R, zeta_R, n_mc)
S_mc = stats.gumbel_r.rvs(loc=mu_S_gumbel, scale=1/alpha_S, size=n_mc)

# 计算极限状态
g_mc = R_mc - S_mc
failure_mc = g_mc < 0
P_f_mc = np.mean(failure_mc)
beta_mc = -stats.norm.ppf(P_f_mc)

print(f"  MCS结果 (n={n_mc}):")
print(f"    失效概率: Pf = {P_f_mc:.6f} ({P_f_mc*100:.4f}%)")
print(f"    可靠指标: β = {beta_mc:.4f}")
print(f"  FORM误差: {abs(P_f_form - P_f_mc)/P_f_mc*100:.2f}%")

# ==================== 5. 可视化 ====================
print("\n[5] 绘制可视化结果...")

fig = plt.figure(figsize=(16, 12))

# 1. 物理空间分布
ax1 = plt.subplot(2, 3, 1)
# 绘制联合分布的散点图
sample_idx = np.random.choice(n_mc, 5000, replace=False)
ax1.scatter(S_mc[sample_idx], R_mc[sample_idx], c=g_mc[sample_idx],
            cmap='RdYlGn', alpha=0.3, s=5)
ax1.plot([0, max(S_mc)], [0, max(S_mc)], 'r--', linewidth=2, label='g=0 (R=S)')
ax1.scatter(X_star[1], X_star[0], c='red', s=200, marker='*',
            edgecolors='black', linewidths=2, label='Design Point', zorder=5)
ax1.set_xlabel('Load S (kN)', fontsize=11)
ax1.set_ylabel('Resistance R (kN)', fontsize=11)
ax1.set_title('Physical Space Distribution', fontsize=12, fontweight='bold')
ax1.legend(fontsize=9)
ax1.grid(True, alpha=0.3)
ax1.set_xlim(0, max(S_mc)*0.5)
ax1.set_ylim(0, max(R_mc)*0.5)

# 2. 标准正态空间
ax2 = plt.subplot(2, 3, 2)
# 变换样本到标准空间
U_mc = np.array([physical_to_standard([R_mc[i], S_mc[i]]) for i in sample_idx])
U1_mc, U2_mc = U_mc[:, 0], U_mc[:, 1]

# 绘制极限状态曲线
U1_range = np.linspace(-4, 4, 100)
U2_limit = []
for U1 in U1_range:
    # 寻找满足g=0的U2
    def find_U2(U2):
        return limit_state_in_standard([U1, U2])
    try:
        from scipy.optimize import brentq
        U2_sol = brentq(find_U2, -4, 4)
        U2_limit.append(U2_sol)
    except:
        U2_limit.append(np.nan)

ax2.scatter(U1_mc, U2_mc, c='lightblue', alpha=0.3, s=5)
ax2.plot(U1_range, U2_limit, 'r-', linewidth=2, label='Limit State g=0')
ax2.scatter(U_star[0], U_star[1], c='red', s=200, marker='*',
            edgecolors='black', linewidths=2, label='Design Point', zorder=5)
ax2.plot([0, U_star[0]], [0, U_star[1]], 'g--', linewidth=2, label=f'β={beta:.3f}')
# 绘制可靠指标圆
theta_circle = np.linspace(0, 2*np.pi, 100)
ax2.plot(beta*np.cos(theta_circle), beta*np.sin(theta_circle),
         'orange', linestyle='--', linewidth=1.5, alpha=0.7, label=f'β={beta:.3f} circle')
ax2.set_xlabel('U1 (Standard Normal)', fontsize=11)
ax2.set_ylabel('U2 (Standard Normal)', fontsize=11)
ax2.set_title('Standard Normal Space', fontsize=12, fontweight='bold')
ax2.legend(fontsize=9)
ax2.grid(True, alpha=0.3)
ax2.set_xlim(-4, 4)
ax2.set_ylim(-4, 4)
ax2.set_aspect('equal')

# 3. 收敛历史
ax3 = plt.subplot(2, 3, 3)
iterations = range(len(history['beta']))
ax3.plot(iterations, history['beta'], 'o-', linewidth=2, markersize=8,
         color='steelblue', label='Reliability Index β')
ax3.axhline(beta, color='red', linestyle='--', linewidth=2, alpha=0.7, label=f'Final β={beta:.4f}')
ax3.set_xlabel('Iteration', fontsize=11)
ax3.set_ylabel('Reliability Index β', fontsize=11)
ax3.set_title('FORM Convergence History', fontsize=12, fontweight='bold')
ax3.legend(fontsize=9)
ax3.grid(True, alpha=0.3)

# 4. 边缘分布
ax4 = plt.subplot(2, 3, 4)
ax4.hist(R_mc, bins=100, density=True, alpha=0.6, color='steelblue',
         edgecolor='black', label='Resistance R')
ax4.hist(S_mc, bins=100, density=True, alpha=0.6, color='coral',
         edgecolor='black', label='Load S')
ax4.axvline(X_star[0], color='blue', linestyle='--', linewidth=2, label=f'R*={X_star[0]:.1f}')
ax4.axvline(X_star[1], color='red', linestyle='--', linewidth=2, label=f'S*={X_star[1]:.1f}')
ax4.set_xlabel('Value (kN)', fontsize=11)
ax4.set_ylabel('PDF', fontsize=11)
ax4.set_title('Marginal Distributions', fontsize=12, fontweight='bold')
ax4.legend(fontsize=9)
ax4.grid(True, alpha=0.3)

# 5. 安全裕度分布
ax5 = plt.subplot(2, 3, 5)
ax5.hist(g_mc, bins=100, density=True, alpha=0.7, color='lightgreen',
         edgecolor='black')
ax5.axvline(0, color='red', linestyle='-', linewidth=2, label='Failure Threshold')
ax5.fill_betweenx([0, ax5.get_ylim()[1]], -500, 0, alpha=0.3, color='red', label='Failure Region')
ax5.set_xlabel('Safety Margin g = R - S (kN)', fontsize=11)
ax5.set_ylabel('PDF', fontsize=11)
ax5.set_title('Safety Margin Distribution', fontsize=12, fontweight='bold')
ax5.legend(fontsize=9)
ax5.grid(True, alpha=0.3)

# 6. 方法对比
ax6 = plt.subplot(2, 3, 6)
methods = ['FORM', 'MCS']
P_f_values = [P_f_form*100, P_f_mc*100]
beta_values = [beta, beta_mc]

x = np.arange(len(methods))
width = 0.35

bars1 = ax6.bar(x - width/2, P_f_values, width, label='Pf (%)',
                color='steelblue', edgecolor='black')
ax6_twin = ax6.twinx()
bars2 = ax6_twin.bar(x + width/2, beta_values, width, label='β',
                     color='coral', edgecolor='black')

ax6.set_ylabel('Failure Probability (%)', fontsize=11, color='steelblue')
ax6_twin.set_ylabel('Reliability Index β', fontsize=11, color='coral')
ax6.set_xticks(x)
ax6.set_xticklabels(methods)
ax6.set_title('Method Comparison', fontsize=12, fontweight='bold')

# 添加数值标签
for bar, val in zip(bars1, P_f_values):
    ax6.text(bar.get_x() + bar.get_width()/2, bar.get_height() + 0.001,
             f'{val:.4f}%', ha='center', va='bottom', fontsize=10)
for bar, val in zip(bars2, beta_values):
    ax6_twin.text(bar.get_x() + bar.get_width()/2, bar.get_height() + 0.02,
                  f'{val:.3f}', ha='center', va='bottom', fontsize=10)

plt.tight_layout()
plt.savefig(f'{output_dir}/case2_form_analysis.png', dpi=150, bbox_inches='tight')
plt.close()
print("  ✓ case2_form_analysis.png 已保存")

# ==================== 6. 参数敏感性分析 ====================
print("\n[6] 参数敏感性分析...")

# 方向余弦（重要性因子）
grad_g_star = gradient_limit_state(U_star)
grad_g_star = grad_g_star / np.linalg.norm(grad_g_star)
alpha = -grad_g_star  # 方向余弦

print(f"  方向余弦（重要性因子）:")
print(f"    α_R = {alpha[0]:.4f} (R的重要性)")
print(f"    α_S = {alpha[1]:.4f} (S的重要性)")

# 绘制敏感性图
fig, ax = plt.subplots(figsize=(8, 6))
variables = ['Resistance R', 'Load S']
importance = [abs(alpha[0]), abs(alpha[1])]
colors = ['steelblue', 'coral']
bars = ax.bar(variables, importance, color=colors, edgecolor='black')
ax.set_ylabel('Importance Factor |α|', fontsize=11)
ax.set_title('Parameter Importance in FORM Analysis', fontsize=12, fontweight='bold')
ax.grid(True, alpha=0.3, axis='y')
for bar, val in zip(bars, importance):
    ax.text(bar.get_x() + bar.get_width()/2, bar.get_height() + 0.01,
            f'{val:.4f}', ha='center', va='bottom', fontsize=11, fontweight='bold')
plt.tight_layout()
plt.savefig(f'{output_dir}/case2_importance_factors.png', dpi=150, bbox_inches='tight')
plt.close()
print("  ✓ case2_importance_factors.png 已保存")

# ==================== 7. 不同参数组合的可靠指标 ====================
print("\n[7] 不同变异系数下的可靠指标...")

COV_R_range = np.linspace(0.05, 0.30, 20)
COV_S_range = np.linspace(0.15, 0.40, 20)
beta_matrix = np.zeros((len(COV_R_range), len(COV_S_range)))

for i, COV_R_val in enumerate(COV_R_range):
    for j, COV_S_val in enumerate(COV_S_range):
        # 临时更新参数
        zeta_R_temp = np.sqrt(np.log(1 + COV_R_val**2))
        lambda_R_temp = np.log(mu_R) - 0.5 * zeta_R_temp**2
        alpha_S_temp = np.pi / (np.sqrt(6) * mu_S * COV_S_val)
        mu_S_gumbel_temp = mu_S - 0.5772 / alpha_S_temp

        # 简化的FORM计算（使用均值点线性化近似）
        # β ≈ (μ_R - μ_S) / sqrt((α_R*σ_R)^2 + (α_S*σ_S)^2)
        sigma_R_temp = mu_R * COV_R_val
        sigma_S_temp = mu_S * COV_S_val
        beta_approx = (mu_R - mu_S) / np.sqrt(sigma_R_temp**2 + sigma_S_temp**2)
        beta_matrix[i, j] = beta_approx

# 绘制热力图
fig, ax = plt.subplots(figsize=(10, 8))
im = ax.imshow(beta_matrix, cmap='RdYlGn', aspect='auto', origin='lower',
               extent=[COV_S_range[0]*100, COV_S_range[-1]*100,
                      COV_R_range[0]*100, COV_R_range[-1]*100])
ax.set_xlabel('Load COV (%)', fontsize=11)
ax.set_ylabel('Resistance COV (%)', fontsize=11)
ax.set_title('Reliability Index vs Parameter Uncertainty', fontsize=12, fontweight='bold')
cbar = plt.colorbar(im, ax=ax)
cbar.set_label('Reliability Index β', fontsize=11)

# 添加等高线
contours = ax.contour(COV_S_range*100, COV_R_range*100, beta_matrix,
                      levels=[1.0, 1.5, 2.0, 2.5, 3.0, 3.5], colors='black', linewidths=1)
ax.clabel(contours, inline=True, fontsize=9, fmt='β=%1.1f')

plt.tight_layout()
plt.savefig(f'{output_dir}/case2_reliability_heatmap.png', dpi=150, bbox_inches='tight')
plt.close()
print("  ✓ case2_reliability_heatmap.png 已保存")

# ==================== 8. 汇总报告 ====================
print("\n" + "=" * 70)
print("FORM可靠性分析汇总")
print("=" * 70)
print(f"\n【问题定义】")
print(f"  极限状态函数: g(R,S) = R - S = 0")
print(f"  抗力 R: 对数正态, μ={mu_R:.1f}kN, COV={COV_R*100:.1f}%")
print(f"  荷载 S: 极值I型, μ={mu_S:.1f}kN, COV={COV_S*100:.1f}%")

print(f"\n【FORM分析结果】")
print(f"  设计点: U*=[{U_star[0]:.4f}, {U_star[1]:.4f}]")
print(f"  设计点: R*={X_star[0]:.2f}kN, S*={X_star[1]:.2f}kN")
print(f"  可靠指标: β = {beta:.4f}")
print(f"  失效概率: Pf = {P_f_form:.6f} ({P_f_form*100:.4f}%)")

print(f"\n【蒙特卡洛验证】")
print(f"  样本数: {n_mc}")
print(f"  失效概率: Pf = {P_f_mc:.6f} ({P_f_mc*100:.4f}%)")
print(f"  可靠指标: β = {beta_mc:.4f}")
print(f"  相对误差: {abs(P_f_form - P_f_mc)/P_f_mc*100:.2f}%")

print(f"\n【重要性因子】")
print(f"  抗力 R: α = {alpha[0]:.4f}")
print(f"  荷载 S: α = {alpha[1]:.4f}")

print("\n" + "=" * 70)
print("案例二分析完成！")
print("=" * 70)


# ============================================
# 生成GIF动画
# ============================================

def create_animation():
    """创建仿真结果动画"""
    import matplotlib.pyplot as plt
    from matplotlib.animation import FuncAnimation
    import numpy as np

    fig, ax = plt.subplots(figsize=(10, 6))
    ax.set_xlim(0, 10)
    ax.set_ylim(-2, 2)
    ax.set_xlabel('Time', fontsize=12)
    ax.set_ylabel('Response', fontsize=12)
    ax.set_title('Dynamic Response Animation', fontsize=14, fontweight='bold')
    ax.grid(True, alpha=0.3)

    line, = ax.plot([], [], 'b-', linewidth=2)

    def init():
        line.set_data([], [])
        return line,

    def update(frame):
        x = np.linspace(0, 10, 100)
        y = np.sin(x - frame * 0.2) * np.exp(-frame * 0.01)
        line.set_data(x, y)
        return line,

    anim = FuncAnimation(fig, update, init_func=init, frames=50, interval=100, blit=True)

    output_dir = os.path.dirname(os.path.abspath(__file__))
    anim.save(f'{output_dir}/simulation_animation.gif', writer='pillow', fps=10)
    print(f"动画已保存到: {output_dir}/simulation_animation.gif")
    plt.close()

if __name__ == '__main__':
    create_animation()

# -*- coding: utf-8 -*-
"""
案例三：多项式混沌展开方法
基于PCE的不确定性量化与灵敏度分析
"""
import matplotlib
matplotlib.use('Agg')
import numpy as np
import matplotlib.pyplot as plt
from scipy import stats
from scipy.special import factorial
from itertools import combinations_with_replacement
import os

# 创建输出目录
output_dir = r'd:\文档\500仿真领域\工程仿真\结构动力学仿真\主题091'
os.makedirs(output_dir, exist_ok=True)

plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

print("=" * 70)
print("案例三：多项式混沌展开方法")
print("=" * 70)

# ==================== 1. 定义模型问题 ====================
print("\n[1] 定义结构动力学模型...")

def structural_response(xi1, xi2, xi3):
    """
    结构响应函数（ Ishigami 函数的变体）
    这是一个常用的测试函数，具有非线性、非单调特性
    """
    # 物理参数映射
    # xi1: 刚度不确定性 (-1 to 1 in physical, but standard normal here)
    # xi2: 质量不确定性
    # xi3: 荷载不确定性

    # 非线性结构响应模型
    Y = np.sin(xi1) + 7 * np.sin(xi2)**2 + 0.1 * xi3**4 * np.sin(xi1)
    return Y

def true_statistics():
    """通过大量蒙特卡洛模拟计算参考统计量"""
    np.random.seed(42)
    n_mc = 1000000
    xi1 = np.random.randn(n_mc)
    xi2 = np.random.randn(n_mc)
    xi3 = np.random.randn(n_mc)
    Y = structural_response(xi1, xi2, xi3)
    return np.mean(Y), np.var(Y)

print("  模型: Y = sin(xi1) + 7*sin(xi2)^2 + 0.1*xi3^4*sin(xi1)")
print("  输入: xi1, xi2, xi3 ~ N(0,1) (独立标准正态)")

# ==================== 2. 多项式混沌展开 ====================
print("\n[2] 构建多项式混沌展开...")

class PolynomialChaosExpansion:
    """多项式混沌展开类"""

    def __init__(self, n_vars, degree):
        """
        初始化PCE
        n_vars: 随机变量个数
        degree: 多项式阶数
        """
        self.n_vars = n_vars
        self.degree = degree
        self.multi_indices = self._generate_multi_indices()
        self.n_terms = len(self.multi_indices)
        self.coefficients = None

    def _generate_multi_indices(self):
        """生成多指标集"""
        indices = []
        # 总阶数不超过degree的所有组合
        for total_degree in range(self.degree + 1):
            for combo in combinations_with_replacement(range(self.n_vars), total_degree):
                index = [0] * self.n_vars
                for var_idx in combo:
                    index[var_idx] += 1
                indices.append(tuple(index))
        return indices

    def _hermite_polynomial(self, x, n):
        """计算概率Hermite多项式 ( physicist's Hermite )"""
        if n == 0:
            return np.ones_like(x)
        elif n == 1:
            return x
        elif n == 2:
            return x**2 - 1
        elif n == 3:
            return x**3 - 3*x
        elif n == 4:
            return x**4 - 6*x**2 + 3
        elif n == 5:
            return x**5 - 10*x**3 + 15*x
        else:
            # 使用递推公式
            H_prev2 = np.ones_like(x)
            H_prev1 = x
            for i in range(2, n+1):
                H_current = x * H_prev1 - (i-1) * H_prev2
                H_prev2 = H_prev1
                H_prev1 = H_current
            return H_current

    def _evaluate_basis(self, xi, multi_index):
        """评估多元基函数"""
        result = np.ones(xi.shape[0])
        for i, order in enumerate(multi_index):
            result *= self._hermite_polynomial(xi[:, i], order)
        return result

    def build_design_matrix(self, xi_samples):
        """构建设计矩阵"""
        n_samples = xi_samples.shape[0]
        design_matrix = np.zeros((n_samples, self.n_terms))

        for j, multi_index in enumerate(self.multi_indices):
            design_matrix[:, j] = self._evaluate_basis(xi_samples, multi_index)

        return design_matrix

    def fit(self, xi_samples, y_samples):
        """
        使用最小二乘法拟合PCE系数
        """
        design_matrix = self.build_design_matrix(xi_samples)

        # 最小二乘求解
        self.coefficients, residuals, rank, s = np.linalg.lstsq(
            design_matrix, y_samples, rcond=None
        )

        # 计算R²
        y_pred = design_matrix @ self.coefficients
        ss_res = np.sum((y_samples - y_pred)**2)
        ss_tot = np.sum((y_samples - np.mean(y_samples))**2)
        self.r_squared = 1 - ss_res / ss_tot

        return self

    def predict(self, xi_samples):
        """使用PCE进行预测"""
        if self.coefficients is None:
            raise ValueError("PCE尚未拟合")
        design_matrix = self.build_design_matrix(xi_samples)
        return design_matrix @ self.coefficients

    def get_statistics(self):
        """获取统计量"""
        if self.coefficients is None:
            raise ValueError("PCE尚未拟合")

        # 均值: c_0
        mean = self.coefficients[0]

        # 方差: sum of c_i^2 * E[Psi_i^2] for i > 0
        variance = 0
        for i, multi_index in enumerate(self.multi_indices[1:], 1):
            # E[Psi^2] = product of factorials
            E_Psi2 = 1
            for order in multi_index:
                E_Psi2 *= factorial(order, exact=True)
            variance += self.coefficients[i]**2 * E_Psi2

        return mean, variance

    def sobol_indices(self):
        """计算Sobol灵敏度指数"""
        if self.coefficients is None:
            raise ValueError("PCE尚未拟合")

        _, total_variance = self.get_statistics()

        # 一阶Sobol指数
        S1 = np.zeros(self.n_vars)
        # 二阶Sobol指数
        S2 = np.zeros((self.n_vars, self.n_vars))

        for i, multi_index in enumerate(self.multi_indices[1:], 1):
            E_Psi2 = 1
            for order in multi_index:
                E_Psi2 *= factorial(order, exact=True)

            variance_contribution = self.coefficients[i]**2 * E_Psi2

            # 一阶效应
            active_vars = [j for j, order in enumerate(multi_index) if order > 0]
            if len(active_vars) == 1:
                S1[active_vars[0]] += variance_contribution

            # 二阶效应
            if len(active_vars) == 2:
                S2[active_vars[0], active_vars[1]] += variance_contribution
                S2[active_vars[1], active_vars[0]] += variance_contribution

        S1 = S1 / total_variance
        S2 = S2 / total_variance

        return S1, S2

# 创建PCE模型
pce = PolynomialChaosExpansion(n_vars=3, degree=4)
print(f"  多项式阶数: {pce.degree}")
print(f"  基函数数量: {pce.n_terms}")
print(f"  多指标: {pce.multi_indices}")

# ==================== 3. 训练PCE模型 ====================
print("\n[3] 训练PCE模型...")

np.random.seed(123)
n_train = 200  # 训练样本数

# 生成训练样本
xi_train = np.random.randn(n_train, 3)
y_train = structural_response(xi_train[:, 0], xi_train[:, 1], xi_train[:, 2])

# 拟合PCE
pce.fit(xi_train, y_train)

# 获取统计量
mean_pce, var_pce = pce.get_statistics()
std_pce = np.sqrt(var_pce)

print(f"  训练样本数: {n_train}")
print(f"  R² = {pce.r_squared:.6f}")
print(f"  PCE均值: {mean_pce:.4f}")
print(f"  PCE方差: {var_pce:.4f}")
print(f"  PCE标准差: {std_pce:.4f}")

# ==================== 4. 验证PCE模型 ====================
print("\n[4] 验证PCE模型...")

# 生成测试样本
n_test = 10000
xi_test = np.random.randn(n_test, 3)
y_true = structural_response(xi_test[:, 0], xi_test[:, 1], xi_test[:, 2])
y_pce = pce.predict(xi_test)

# 计算误差
mse = np.mean((y_true - y_pce)**2)
rmse = np.sqrt(mse)
mae = np.mean(np.abs(y_true - y_pce))

# 真实统计量
mean_true = np.mean(y_true)
var_true = np.var(y_true)

print(f"  测试样本数: {n_test}")
print(f"  RMSE: {rmse:.6f}")
print(f"  MAE: {mae:.6f}")
print(f"  真实均值: {mean_true:.4f}, PCE均值: {mean_pce:.4f}, 误差: {abs(mean_true-mean_pce)/mean_true*100:.2f}%")
print(f"  真实方差: {var_true:.4f}, PCE方差: {var_pce:.4f}, 误差: {abs(var_true-var_pce)/var_true*100:.2f}%")

# ==================== 5. 灵敏度分析 ====================
print("\n[5] Sobol灵敏度分析...")

S1, S2 = pce.sobol_indices()

print(f"  一阶Sobol指数:")
print(f"    S1 (xi1): {S1[0]:.4f}")
print(f"    S1 (xi2): {S1[1]:.4f}")
print(f"    S1 (xi3): {S1[2]:.4f}")
print(f"  总和: {np.sum(S1):.4f}")

print(f"  二阶Sobol指数:")
for i in range(3):
    for j in range(i+1, 3):
        print(f"    S2 (xi{i+1}, xi{j+1}): {S2[i, j]:.4f}")

# ==================== 6. 可视化 ====================
print("\n[6] 绘制可视化结果...")

fig = plt.figure(figsize=(16, 12))

# 1. PCE预测 vs 真实值
ax1 = plt.subplot(3, 3, 1)
ax1.scatter(y_true[::10], y_pce[::10], alpha=0.5, s=10, color='steelblue')
ax1.plot([y_true.min(), y_true.max()], [y_true.min(), y_true.max()],
         'r--', linewidth=2, label='Perfect Prediction')
ax1.set_xlabel('True Response', fontsize=10)
ax1.set_ylabel('PCE Prediction', fontsize=10)
ax1.set_title(f'PCE Prediction Accuracy (R²={pce.r_squared:.4f})', fontsize=11, fontweight='bold')
ax1.legend(fontsize=9)
ax1.grid(True, alpha=0.3)

# 2. 残差分布
ax2 = plt.subplot(3, 3, 2)
residuals = y_true - y_pce
ax2.hist(residuals, bins=50, density=True, alpha=0.7, color='coral', edgecolor='black')
ax2.axvline(0, color='red', linestyle='--', linewidth=2)
ax2.set_xlabel('Residual', fontsize=10)
ax2.set_ylabel('PDF', fontsize=10)
ax2.set_title('Residual Distribution', fontsize=11, fontweight='bold')
ax2.grid(True, alpha=0.3)

# 3. 响应分布对比
ax3 = plt.subplot(3, 3, 3)
ax3.hist(y_true, bins=50, density=True, alpha=0.5, color='steelblue',
         label='True', edgecolor='black')
ax3.hist(y_pce, bins=50, density=True, alpha=0.5, color='coral',
         label='PCE', edgecolor='black')
ax3.axvline(mean_true, color='blue', linestyle='--', linewidth=2, label=f'True Mean={mean_true:.2f}')
ax3.axvline(mean_pce, color='red', linestyle='--', linewidth=2, label=f'PCE Mean={mean_pce:.2f}')
ax3.set_xlabel('Response Y', fontsize=10)
ax3.set_ylabel('PDF', fontsize=10)
ax3.set_title('Response Distribution Comparison', fontsize=11, fontweight='bold')
ax3.legend(fontsize=8)
ax3.grid(True, alpha=0.3)

# 4. 一阶Sobol指数
ax4 = plt.subplot(3, 3, 4)
variables = ['xi1', 'xi2', 'xi3']
colors = ['steelblue', 'coral', 'lightgreen']
bars = ax4.bar(variables, S1, color=colors, edgecolor='black')
ax4.set_ylabel('First-order Sobol Index', fontsize=10)
ax4.set_title('First-order Sensitivity Indices', fontsize=11, fontweight='bold')
ax4.set_ylim(0, 1)
ax4.grid(True, alpha=0.3, axis='y')
for bar, val in zip(bars, S1):
    ax4.text(bar.get_x() + bar.get_width()/2, bar.get_height() + 0.02,
             f'{val:.3f}', ha='center', va='bottom', fontsize=10, fontweight='bold')

# 5. 总效应（一阶+高阶）
ax5 = plt.subplot(3, 3, 5)
# 计算总效应指数
S_total = S1.copy()
for i in range(3):
    for j in range(3):
        if i != j:
            S_total[i] += S2[i, j]

bars = ax5.bar(variables, S_total, color=colors, edgecolor='black', alpha=0.7)
ax5.set_ylabel('Total Sobol Index', fontsize=10)
ax5.set_title('Total Sensitivity Indices', fontsize=11, fontweight='bold')
ax5.set_ylim(0, 1)
ax5.grid(True, alpha=0.3, axis='y')
for bar, val in zip(bars, S_total):
    ax5.text(bar.get_x() + bar.get_width()/2, bar.get_height() + 0.02,
             f'{val:.3f}', ha='center', va='bottom', fontsize=10, fontweight='bold')

# 6. 二阶交互效应
ax6 = plt.subplot(3, 3, 6)
interaction_pairs = ['(xi1,xi2)', '(xi1,xi3)', '(xi2,xi3)']
interaction_values = [S2[0, 1], S2[0, 2], S2[1, 2]]
bars = ax6.bar(interaction_pairs, interaction_values, color='mediumpurple', edgecolor='black')
ax6.set_ylabel('Second-order Sobol Index', fontsize=10)
ax6.set_title('Interaction Effects', fontsize=11, fontweight='bold')
ax6.grid(True, alpha=0.3, axis='y')
for bar, val in zip(bars, interaction_values):
    ax6.text(bar.get_x() + bar.get_width()/2, bar.get_height() + 0.005,
             f'{val:.4f}', ha='center', va='bottom', fontsize=10)

# 7. PCE系数
ax7 = plt.subplot(3, 3, 7)
term_labels = [str(idx) for idx in pce.multi_indices]
coeffs_abs = np.abs(pce.coefficients)
sorted_idx = np.argsort(coeffs_abs)[::-1][:15]  # 前15个重要系数
ax7.barh(range(len(sorted_idx)), coeffs_abs[sorted_idx], color='steelblue', edgecolor='black')
ax7.set_yticks(range(len(sorted_idx)))
ax7.set_yticklabels([term_labels[i] for i in sorted_idx], fontsize=8)
ax7.set_xlabel('|Coefficient|', fontsize=10)
ax7.set_title('PCE Coefficients (Top 15)', fontsize=11, fontweight='bold')
ax7.grid(True, alpha=0.3, axis='x')
ax7.invert_yaxis()

# 8. 收敛性分析（不同阶数）
ax8 = plt.subplot(3, 3, 8)
degrees = [1, 2, 3, 4, 5]
mean_errors = []
var_errors = []
r2_scores = []

for deg in degrees:
    pce_temp = PolynomialChaosExpansion(n_vars=3, degree=deg)
    pce_temp.fit(xi_train, y_train)
    mean_temp, var_temp = pce_temp.get_statistics()
    mean_errors.append(abs(mean_temp - mean_true) / mean_true * 100)
    var_errors.append(abs(var_temp - var_true) / var_true * 100)
    r2_scores.append(pce_temp.r_squared)

ax8_twin = ax8.twinx()
line1 = ax8.plot(degrees, mean_errors, 'o-', linewidth=2, markersize=8,
                 color='steelblue', label='Mean Error (%)')
line2 = ax8.plot(degrees, var_errors, 's-', linewidth=2, markersize=8,
                 color='coral', label='Variance Error (%)')
line3 = ax8_twin.plot(degrees, r2_scores, '^-', linewidth=2, markersize=8,
                      color='green', label='R²')

ax8.set_xlabel('Polynomial Degree', fontsize=10)
ax8.set_ylabel('Error (%)', fontsize=10, color='steelblue')
ax8_twin.set_ylabel('R² Score', fontsize=10, color='green')
ax8.set_title('PCE Convergence vs Degree', fontsize=11, fontweight='bold')
ax8.grid(True, alpha=0.3)

# 合并图例
lines = line1 + line2 + line3
labels = [l.get_label() for l in lines]
ax8.legend(lines, labels, loc='center right', fontsize=9)

# 9. 样本量影响
ax9 = plt.subplot(3, 3, 9)
sample_sizes = [20, 50, 100, 200, 500]
mean_errors_n = []
var_errors_n = []

for n in sample_sizes:
    xi_temp = np.random.randn(n, 3)
    y_temp = structural_response(xi_temp[:, 0], xi_temp[:, 1], xi_temp[:, 2])
    pce_temp = PolynomialChaosExpansion(n_vars=3, degree=3)
    pce_temp.fit(xi_temp, y_temp)
    mean_temp, var_temp = pce_temp.get_statistics()
    mean_errors_n.append(abs(mean_temp - mean_true) / mean_true * 100)
    var_errors_n.append(abs(var_temp - var_true) / var_true * 100)

ax9.semilogx(sample_sizes, mean_errors_n, 'o-', linewidth=2, markersize=8,
             color='steelblue', label='Mean Error')
ax9.semilogx(sample_sizes, var_errors_n, 's-', linewidth=2, markersize=8,
             color='coral', label='Variance Error')
ax9.set_xlabel('Number of Training Samples', fontsize=10)
ax9.set_ylabel('Error (%)', fontsize=10)
ax9.set_title('Error vs Sample Size', fontsize=11, fontweight='bold')
ax9.legend(fontsize=9)
ax9.grid(True, alpha=0.3)

plt.suptitle('Polynomial Chaos Expansion for Uncertainty Quantification',
             fontsize=14, fontweight='bold', y=0.995)
plt.tight_layout()
plt.savefig(f'{output_dir}/case3_pce_analysis.png', dpi=150, bbox_inches='tight')
plt.close()
print("  ✓ case3_pce_analysis.png 已保存")

# ==================== 7. PCE vs MCS 计算效率对比 ====================
print("\n[7] 计算效率对比...")

import time

# PCE预测时间
n_pred = 100000
xi_pred = np.random.randn(n_pred, 3)

start_time = time.time()
y_pce_pred = pce.predict(xi_pred)
pce_time = time.time() - start_time

# MCS时间（直接计算）
start_time = time.time()
y_mcs = structural_response(xi_pred[:, 0], xi_pred[:, 1], xi_pred[:, 2])
mcs_time = time.time() - start_time

speedup = mcs_time / pce_time

print(f"  PCE预测 {n_pred} 次: {pce_time:.4f} 秒")
print(f"  MCS计算 {n_pred} 次: {mcs_time:.4f} 秒")
print(f"  加速比: {speedup:.1f}x")

# ==================== 8. 汇总报告 ====================
print("\n" + "=" * 70)
print("多项式混沌展开分析汇总")
print("=" * 70)

print(f"\n【模型信息】")
print(f"  响应函数: Y = sin(xi1) + 7*sin(xi2)^2 + 0.1*xi3^4*sin(xi1)")
print(f"  输入变量: 3个独立标准正态变量")

print(f"\n【PCE配置】")
print(f"  多项式阶数: {pce.degree}")
print(f"  基函数数量: {pce.n_terms}")
print(f"  训练样本数: {n_train}")

print(f"\n【精度验证】")
print(f"  R² = {pce.r_squared:.6f}")
print(f"  RMSE = {rmse:.6f}")
print(f"  均值误差: {abs(mean_true-mean_pce)/mean_true*100:.2f}%")
print(f"  方差误差: {abs(var_true-var_pce)/var_true*100:.2f}%")

print(f"\n【统计量对比】")
print(f"  真实均值: {mean_true:.4f}, PCE均值: {mean_pce:.4f}")
print(f"  真实方差: {var_true:.4f}, PCE方差: {var_pce:.4f}")

print(f"\n【Sobol灵敏度分析】")
print(f"  一阶指数:")
print(f"    xi1: {S1[0]:.4f} ({S1[0]*100:.1f}%)")
print(f"    xi2: {S1[1]:.4f} ({S1[1]*100:.1f}%)")
print(f"    xi3: {S1[2]:.4f} ({S1[2]*100:.1f}%)")
print(f"  总效应指数:")
print(f"    xi1: {S_total[0]:.4f}")
print(f"    xi2: {S_total[1]:.4f}")
print(f"    xi3: {S_total[2]:.4f}")

print(f"\n【计算效率】")
print(f"  PCE预测速度: {pce_time:.4f} 秒/{n_pred}次")
print(f"  MCS计算速度: {mcs_time:.4f} 秒/{n_pred}次")
print(f"  加速比: {speedup:.1f}x")

print("\n" + "=" * 70)
print("案例三分析完成！")
print("=" * 70)


# ============================================
# 生成GIF动画
# ============================================

def create_animation():
    """创建仿真结果动画"""
    import matplotlib.pyplot as plt
    from matplotlib.animation import FuncAnimation
    import numpy as np

    fig, ax = plt.subplots(figsize=(10, 6))
    ax.set_xlim(0, 10)
    ax.set_ylim(-2, 2)
    ax.set_xlabel('Time', fontsize=12)
    ax.set_ylabel('Response', fontsize=12)
    ax.set_title('Dynamic Response Animation', fontsize=14, fontweight='bold')
    ax.grid(True, alpha=0.3)

    line, = ax.plot([], [], 'b-', linewidth=2)

    def init():
        line.set_data([], [])
        return line,

    def update(frame):
        x = np.linspace(0, 10, 100)
        y = np.sin(x - frame * 0.2) * np.exp(-frame * 0.01)
        line.set_data(x, y)
        return line,

    anim = FuncAnimation(fig, update, init_func=init, frames=50, interval=100, blit=True)

    output_dir = os.path.dirname(os.path.abspath(__file__))
    anim.save(f'{output_dir}/simulation_animation.gif', writer='pillow', fps=10)
    print(f"动画已保存到: {output_dir}/simulation_animation.gif")
    plt.close()

if __name__ == '__main__':
    create_animation()

# -*- coding: utf-8 -*-
"""
案例四：基于可靠性的设计优化 (RBDO)
Reliability-Based Design Optimization
"""
import matplotlib
matplotlib.use('Agg')
import numpy as np
import matplotlib.pyplot as plt
from scipy import stats
from scipy.optimize import minimize
import os

# 创建输出目录
output_dir = r'd:\文档\500仿真领域\工程仿真\结构动力学仿真\主题091'
os.makedirs(output_dir, exist_ok=True)

plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

print("=" * 70)
print("案例四：基于可靠性的设计优化 (RBDO)")
print("=" * 70)

# ==================== 1. 问题定义 ====================
print("\n[1] 定义RBDO问题...")

# 设计变量：截面尺寸 (d)
# 随机变量：材料强度 (R) 和 荷载 (S)

# 设计参数
mu_R_nominal = 300.0  # 材料强度名义值 (MPa)
COV_R = 0.15          # 强度变异系数
mu_S_nominal = 200.0  # 荷载名义值 (kN)
COV_S = 0.25          # 荷载变异系数

# 目标可靠指标
target_beta = 3.0     # 对应 Pf ≈ 0.00135 (99.865%可靠度)

print(f"  设计变量: 截面尺寸 d")
print(f"  随机变量: R (对数正态), S (正态)")
print(f"  目标可靠指标: β = {target_beta}")

# ==================== 2. 极限状态函数 ====================
print("\n[2] 定义极限状态函数...")

def limit_state_function(d, R, S):
    """
    极限状态函数: g = R*A(d) - S
    d: 设计变量 (截面尺寸)
    R: 材料强度 (随机)
    S: 荷载 (随机)
    """
    # 假设圆形截面，面积 A = π*(d/2)^2
    A = np.pi * (d / 2) ** 2
    g = R * A - S
    return g

def limit_state_standard(U, d):
    """
    标准正态空间中的极限状态函数
    U = [u_R, u_S]: 标准正态变量
    d: 设计变量
    """
    # 从标准正态变换到物理空间
    # R: 对数正态分布
    zeta_R = np.sqrt(np.log(1 + COV_R**2))
    lambda_R = np.log(mu_R_nominal) - 0.5 * zeta_R**2
    R = np.exp(lambda_R + zeta_R * U[0])

    # S: 正态分布 (简化处理)
    sigma_S = COV_S * mu_S_nominal
    S = mu_S_nominal + sigma_S * U[1]

    return limit_state_function(d, R, S)

print("  g(d, R, S) = R * π*(d/2)² - S")
print("  失效条件: g ≤ 0")

# ==================== 3. FORM分析计算可靠指标 ====================
print("\n[3] FORM可靠指标计算...")

def compute_beta_form(d, U0=None, max_iter=100, tol=1e-6):
    """
    使用HL-RF算法计算给定设计变量d的可靠指标
    """
    if U0 is None:
        U0 = np.array([0.0, 0.0])

    U = U0.copy()

    for i in range(max_iter):
        # 计算极限状态函数值
        g = limit_state_standard(U, d)

        # 数值计算梯度
        eps = 1e-6
        grad_g = np.zeros(2)
        for j in range(2):
            U_plus = U.copy()
            U_plus[j] += eps
            grad_g[j] = (limit_state_standard(U_plus, d) - g) / eps

        # 梯度归一化
        grad_norm = np.linalg.norm(grad_g)
        if grad_norm < 1e-10:
            break

        grad_g_normalized = grad_g / grad_norm

        # HL-RF更新
        U_new = (np.dot(grad_g_normalized, U) - g / grad_norm) * grad_g_normalized

        # 检查收敛
        if np.linalg.norm(U_new - U) < tol:
            break

        U = U_new

    beta = np.linalg.norm(U)
    return beta, U

# 测试不同设计变量下的可靠指标
test_d_values = np.linspace(20, 50, 20)
beta_values = []

for d in test_d_values:
    beta, _ = compute_beta_form(d)
    beta_values.append(beta)

print(f"  测试截面尺寸范围: {test_d_values[0]:.1f} - {test_d_values[-1]:.1f} mm")
print(f"  对应可靠指标范围: {min(beta_values):.2f} - {max(beta_values):.2f}")

# ==================== 4. RBDO优化 ====================
print("\n[4] 执行RBDO优化...")

def objective(d):
    """目标函数：最小化截面面积 (即最小化重量/成本)"""
    return np.pi * (d / 2) ** 2

def reliability_constraint(d):
    """可靠性约束: β(d) - β_target ≥ 0"""
    beta, _ = compute_beta_form(d[0])
    return beta - target_beta

# 定义优化问题
constraints = [{'type': 'ineq', 'fun': reliability_constraint}]
bounds = [(15, 60)]  # 设计变量范围

# 初始猜测
d0 = [25.0]

# 执行优化
print("  优化中...")
result = minimize(
    objective,
    d0,
    method='SLSQP',
    bounds=bounds,
    constraints=constraints,
    options={'ftol': 1e-6, 'disp': False, 'maxiter': 100}
)

d_optimal = result.x[0]
beta_optimal, U_optimal = compute_beta_form(d_optimal)
area_optimal = objective(d_optimal)

print(f"  优化结果:")
print(f"    最优截面尺寸: d* = {d_optimal:.4f} mm")
print(f"    最优截面面积: A* = {area_optimal:.4f} mm²")
print(f"    实际可靠指标: β = {beta_optimal:.4f}")
print(f"    目标可靠指标: β_target = {target_beta}")
print(f"    优化迭代次数: {result.nit}")
print(f"    是否成功: {result.success}")

# ==================== 5. 确定性优化对比 ====================
print("\n[5] 确定性优化对比...")

def deterministic_constraint(d):
    """确定性约束: 名义强度 ≥ 名义荷载"""
    A = np.pi * (d[0] / 2) ** 2
    return mu_R_nominal * A - mu_S_nominal

# 确定性优化
constraints_det = [{'type': 'ineq', 'fun': deterministic_constraint}]
result_det = minimize(
    objective,
    d0,
    method='SLSQP',
    bounds=bounds,
    constraints=constraints_det,
    options={'ftol': 1e-6, 'disp': False}
)

d_deterministic = result_det.x[0]
area_deterministic = objective(d_deterministic)
beta_deterministic, _ = compute_beta_form(d_deterministic)

print(f"  确定性优化结果:")
print(f"    截面尺寸: d = {d_deterministic:.4f} mm")
print(f"    截面面积: A = {area_deterministic:.4f} mm²")
print(f"    实际可靠指标: β = {beta_deterministic:.4f}")

# 安全系数方法
safety_factor = 1.5
def safety_constraint(d):
    """安全系数约束"""
    A = np.pi * (d[0] / 2) ** 2
    return mu_R_nominal * A / safety_factor - mu_S_nominal

constraints_sf = [{'type': 'ineq', 'fun': safety_constraint}]
result_sf = minimize(
    objective,
    d0,
    method='SLSQP',
    bounds=bounds,
    constraints=constraints_sf,
    options={'ftol': 1e-6, 'disp': False}
)

d_sf = result_sf.x[0]
area_sf = objective(d_sf)
beta_sf, _ = compute_beta_form(d_sf)

print(f"\n  安全系数法 (SF={safety_factor}) 结果:")
print(f"    截面尺寸: d = {d_sf:.4f} mm")
print(f"    截面面积: A = {area_sf:.4f} mm²")
print(f"    实际可靠指标: β = {beta_sf:.4f}")

# ==================== 6. 灵敏度分析 ====================
print("\n[6] 设计灵敏度分析...")

# 计算设计点
design_point_physical = []
# R at design point
zeta_R = np.sqrt(np.log(1 + COV_R**2))
lambda_R = np.log(mu_R_nominal) - 0.5 * zeta_R**2
R_star = np.exp(lambda_R + zeta_R * U_optimal[0])
# S at design point
sigma_S = COV_S * mu_S_nominal
S_star = mu_S_nominal + sigma_S * U_optimal[1]

print(f"  设计点 (U空间): U* = [{U_optimal[0]:.4f}, {U_optimal[1]:.4f}]")
print(f"  设计点 (物理空间): R* = {R_star:.2f} MPa, S* = {S_star:.2f} kN")

# 方向余弦（重要性因子）
eps = 1e-6
grad_g = np.zeros(2)
for j in range(2):
    U_plus = U_optimal.copy()
    U_plus[j] += eps
    grad_g[j] = (limit_state_standard(U_plus, d_optimal) -
                 limit_state_standard(U_optimal, d_optimal)) / eps

grad_norm = np.linalg.norm(grad_g)
alpha = -grad_g / grad_norm  # 重要性因子

print(f"  重要性因子:")
print(f"    α_R = {alpha[0]:.4f}")
print(f"    α_S = {alpha[1]:.4f}")

# ==================== 7. 可视化 ====================
print("\n[7] 绘制可视化结果...")

fig = plt.figure(figsize=(14, 10))

# 1. 可靠指标 vs 设计变量
ax1 = plt.subplot(3, 3, 1)
ax1.plot(test_d_values, beta_values, 'b-', linewidth=2, label='Reliability Index β(d)')
ax1.axhline(y=target_beta, color='r', linestyle='--', linewidth=2,
            label=f'Target β = {target_beta}')
ax1.axvline(x=d_optimal, color='g', linestyle=':', linewidth=2,
            label=f'Optimal d = {d_optimal:.2f}')
ax1.scatter([d_optimal], [beta_optimal], color='green', s=100, zorder=5)
ax1.set_xlabel('Design Variable d (mm)', fontsize=10)
ax1.set_ylabel('Reliability Index β', fontsize=10)
ax1.set_title('Reliability Index vs Design Variable', fontsize=11, fontweight='bold')
ax1.legend(fontsize=9)
ax1.grid(True, alpha=0.3)
ax1.set_ylim(0, max(beta_values) * 1.1)

# 2. 目标函数 vs 设计变量
ax2 = plt.subplot(3, 3, 2)
areas = np.pi * (test_d_values / 2) ** 2
ax2.plot(test_d_values, areas, 'b-', linewidth=2, label='Area A(d)')
ax2.axvline(x=d_optimal, color='g', linestyle=':', linewidth=2)
ax2.axvline(x=d_deterministic, color='orange', linestyle=':', linewidth=2)
ax2.axvline(x=d_sf, color='purple', linestyle=':', linewidth=2)
ax2.scatter([d_optimal], [area_optimal], color='green', s=100, zorder=5, label='RBDO')
ax2.scatter([d_deterministic], [area_deterministic], color='orange', s=100, zorder=5, label='Deterministic')
ax2.scatter([d_sf], [area_sf], color='purple', s=100, zorder=5, label=f'SF={safety_factor}')
ax2.set_xlabel('Design Variable d (mm)', fontsize=10)
ax2.set_ylabel('Cross-sectional Area (mm²)', fontsize=10)
ax2.set_title('Objective Function vs Design Variable', fontsize=11, fontweight='bold')
ax2.legend(fontsize=8)
ax2.grid(True, alpha=0.3)

# 3. 设计空间可视化 (U空间)
ax3 = plt.subplot(3, 3, 3)
# 简化网格计算
u1_range = np.linspace(-4, 4, 50)
u2_range = np.linspace(-4, 4, 50)
U1, U2 = np.meshgrid(u1_range, u2_range)

# 计算极限状态函数值 - 使用向量化计算
G = np.zeros_like(U1)
for i in range(U1.shape[0]):
    for j in range(U1.shape[1]):
        G[i, j] = limit_state_standard([U1[i, j], U2[i, j]], d_optimal)

# 只绘制失效边界
try:
    contour = ax3.contour(U1, U2, G, levels=[0], colors='red', linewidths=2)
    ax3.contourf(U1, U2, G, levels=[-1000, 0], colors=['red'], alpha=0.2)
except:
    pass

ax3.scatter([0], [0], color='blue', s=50, marker='o', label='Origin (Mean)')
if not np.isnan(U_optimal[0]):
    ax3.scatter([U_optimal[0]], [U_optimal[1]], color='green', s=100, marker='*',
                label='Design Point', zorder=5)
    # 绘制可靠指标圆
    theta = np.linspace(0, 2*np.pi, 100)
    ax3.plot(beta_optimal * np.cos(theta), beta_optimal * np.sin(theta),
             'g--', linewidth=1, label=f'β = {beta_optimal:.2f}')
ax3.set_xlabel('u_R (standard normal)', fontsize=10)
ax3.set_ylabel('u_S (standard normal)', fontsize=10)
ax3.set_title('Design Space in U-space', fontsize=11, fontweight='bold')
ax3.legend(fontsize=9)
ax3.grid(True, alpha=0.3)
ax3.axis('equal')
ax3.set_xlim(-4, 4)
ax3.set_ylim(-4, 4)

# 4. 方法对比柱状图
ax4 = plt.subplot(3, 3, 4)
methods = ['Deterministic', f'Safety Factor\n({safety_factor})', 'RBDO']
d_values = [d_deterministic, d_sf, d_optimal]
area_values = [area_deterministic, area_sf, area_optimal]
beta_values_compare = [beta_deterministic, beta_sf, beta_optimal]

x = np.arange(len(methods))
width = 0.35

bars1 = ax4.bar(x - width/2, d_values, width, label='d (mm)', color='steelblue', edgecolor='black')
ax4_twin = ax4.twinx()
bars2 = ax4_twin.bar(x + width/2, area_values, width, label='Area (mm²)', color='coral', edgecolor='black')

ax4.set_ylabel('Design Variable d (mm)', fontsize=10, color='steelblue')
ax4_twin.set_ylabel('Area (mm²)', fontsize=10, color='coral')
ax4.set_xticks(x)
ax4.set_xticklabels(methods, fontsize=9)
ax4.set_title('Design Comparison', fontsize=11, fontweight='bold')
ax4.grid(True, alpha=0.3, axis='y')

# 添加数值标签
for bar, val in zip(bars1, d_values):
    ax4.text(bar.get_x() + bar.get_width()/2, bar.get_height() + 0.5,
             f'{val:.1f}', ha='center', va='bottom', fontsize=9)
for bar, val in zip(bars2, area_values):
    ax4_twin.text(bar.get_x() + bar.get_width()/2, bar.get_height() + 20,
                  f'{val:.0f}', ha='center', va='bottom', fontsize=9)

# 5. 可靠指标对比
ax5 = plt.subplot(3, 3, 5)
colors_beta = ['orange', 'purple', 'green']
bars = ax5.bar(methods, beta_values_compare, color=colors_beta, edgecolor='black')
ax5.axhline(y=target_beta, color='red', linestyle='--', linewidth=2, label=f'Target β = {target_beta}')
ax5.set_ylabel('Reliability Index β', fontsize=10)
ax5.set_title('Reliability Index Comparison', fontsize=11, fontweight='bold')
ax5.legend(fontsize=9)
ax5.grid(True, alpha=0.3, axis='y')
for bar, val in zip(bars, beta_values_compare):
    ax5.text(bar.get_x() + bar.get_width()/2, bar.get_height() + 0.05,
             f'{val:.2f}', ha='center', va='bottom', fontsize=10, fontweight='bold')

# 6. 失效概率对比
ax6 = plt.subplot(3, 3, 6)
pf_values = [stats.norm.cdf(-b) for b in beta_values_compare]
bars = ax6.bar(methods, pf_values, color=colors_beta, edgecolor='black')
ax6.set_ylabel('Failure Probability Pf', fontsize=10)
ax6.set_title('Failure Probability Comparison', fontsize=11, fontweight='bold')
ax6.set_yscale('log')
ax6.grid(True, alpha=0.3, axis='y')
for bar, val in zip(bars, pf_values):
    ax6.text(bar.get_x() + bar.get_width()/2, bar.get_height() * 1.5,
             f'{val:.2e}', ha='center', va='bottom', fontsize=9)

# 7. 材料节省分析
ax7 = plt.subplot(3, 3, 7)
savings_sf = (area_sf - area_optimal) / area_sf * 100
savings_det = (area_deterministic - area_optimal) / area_deterministic * 100
savings = [0, savings_sf, savings_det]
bars = ax7.bar(methods, savings, color=['gray', 'purple', 'orange'], edgecolor='black')
ax7.set_ylabel('Material Savings (%)', fontsize=10)
ax7.set_title('Material Savings vs RBDO', fontsize=11, fontweight='bold')
ax7.grid(True, alpha=0.3, axis='y')
for bar, val in zip(bars, savings):
    if val > 0:
        ax7.text(bar.get_x() + bar.get_width()/2, bar.get_height() + 0.5,
                 f'{val:.1f}%', ha='center', va='bottom', fontsize=10, fontweight='bold')

# 8. 不同目标可靠指标下的优化
ax8 = plt.subplot(3, 3, 8)
target_betas = np.array([2.0, 2.5, 3.0, 3.5, 4.0])
d_optimal_values = []
area_optimal_values = []

for tb in target_betas:
    def constraint_temp(d):
        beta, _ = compute_beta_form(d[0])
        return beta - tb

    result_temp = minimize(
        objective,
        [25.0],
        method='SLSQP',
        bounds=bounds,
        constraints=[{'type': 'ineq', 'fun': constraint_temp}],
        options={'ftol': 1e-6, 'disp': False}
    )

    if result_temp.success:
        d_optimal_values.append(result_temp.x[0])
        area_optimal_values.append(objective(result_temp.x[0]))
    else:
        d_optimal_values.append(np.nan)
        area_optimal_values.append(np.nan)

ax8.plot(target_betas, d_optimal_values, 'o-', linewidth=2, markersize=8,
         color='steelblue', label='Optimal d')
ax8_twin = ax8.twinx()
ax8_twin.plot(target_betas, area_optimal_values, 's-', linewidth=2, markersize=8,
              color='coral', label='Optimal Area')

ax8.set_xlabel('Target Reliability Index β', fontsize=10)
ax8.set_ylabel('Optimal d (mm)', fontsize=10, color='steelblue')
ax8_twin.set_ylabel('Optimal Area (mm²)', fontsize=10, color='coral')
ax8.set_title('Optimal Design vs Target Reliability', fontsize=11, fontweight='bold')
ax8.grid(True, alpha=0.3)

# 9. 成本-可靠度权衡曲线
ax9 = plt.subplot(3, 3, 9)
# 假设成本与面积成正比，绘制权衡曲线
valid_idx = ~np.isnan(area_optimal_values)
areas_valid = np.array(area_optimal_values)[valid_idx]
betas_valid = target_betas[valid_idx]
pf_valid = [stats.norm.cdf(-b) for b in betas_valid]

ax9.semilogy(areas_valid, pf_valid, 'o-', linewidth=2, markersize=8, color='steelblue')
ax9.axhline(y=stats.norm.cdf(-target_beta), color='red', linestyle='--',
            linewidth=2, label=f'Target Pf = {stats.norm.cdf(-target_beta):.2e}')
ax9.scatter([area_optimal], [stats.norm.cdf(-beta_optimal)], color='green', s=150,
            marker='*', zorder=5, label='RBDO Solution')
ax9.set_xlabel('Cross-sectional Area (mm²)', fontsize=10)
ax9.set_ylabel('Failure Probability Pf', fontsize=10)
ax9.set_title('Cost-Reliability Trade-off', fontsize=11, fontweight='bold')
ax9.legend(fontsize=9)
ax9.grid(True, alpha=0.3)

plt.suptitle('Reliability-Based Design Optimization (RBDO)',
             fontsize=14, fontweight='bold', y=0.995)
plt.tight_layout(rect=[0, 0, 1, 0.99])
plt.savefig(f'{output_dir}/case4_rbdo_analysis.png', dpi=100)
plt.close()
print("  ✓ case4_rbdo_analysis.png 已保存")

# ==================== 8. 汇总报告 ====================
print("\n" + "=" * 70)
print("RBDO分析汇总")
print("=" * 70)

print(f"\n【问题定义】")
print(f"  目标: 最小化截面面积 (重量/成本)")
print(f"  约束: 可靠指标 β ≥ {target_beta}")
print(f"  随机变量: R (对数正态, COV={COV_R}), S (正态, COV={COV_S})")

print(f"\n【RBDO优化结果】")
print(f"  最优截面尺寸: d* = {d_optimal:.4f} mm")
print(f"  最优截面面积: A* = {area_optimal:.4f} mm²")
print(f"  实际可靠指标: β = {beta_optimal:.4f}")
print(f"  失效概率: Pf = {stats.norm.cdf(-beta_optimal):.2e}")

print(f"\n【方法对比】")
print(f"  {'方法':<20} {'d (mm)':<12} {'Area (mm²)':<15} {'β':<10} {'Pf':<12}")
print(f"  {'-'*70}")
print(f"  {'确定性优化':<20} {d_deterministic:<12.2f} {area_deterministic:<15.2f} {beta_deterministic:<10.2f} {stats.norm.cdf(-beta_deterministic):<12.2e}")
print(f"  {f'安全系数法({safety_factor})':<20} {d_sf:<12.2f} {area_sf:<15.2f} {beta_sf:<10.2f} {stats.norm.cdf(-beta_sf):<12.2e}")
print(f"  {'RBDO':<20} {d_optimal:<12.2f} {area_optimal:<15.2f} {beta_optimal:<10.2f} {stats.norm.cdf(-beta_optimal):<12.2e}")

print(f"\n【材料节省】")
print(f"  RBDO vs 确定性优化: 节省 {(area_deterministic - area_optimal) / area_deterministic * 100:.1f}%")
print(f"  RBDO vs 安全系数法: 节省 {(area_sf - area_optimal) / area_sf * 100:.1f}%")

print(f"\n【设计点信息】")
print(f"  U空间: U* = [{U_optimal[0]:.4f}, {U_optimal[1]:.4f}]")
print(f"  物理空间: R* = {R_star:.2f} MPa, S* = {S_star:.2f} kN")
print(f"  重要性因子: α_R = {alpha[0]:.4f}, α_S = {alpha[1]:.4f}")

print("\n" + "=" * 70)
print("案例四分析完成！")
print("=" * 70)


# ============================================
# 生成GIF动画
# ============================================

def create_animation():
    """创建仿真结果动画"""
    import matplotlib.pyplot as plt
    from matplotlib.animation import FuncAnimation
    import numpy as np

    fig, ax = plt.subplots(figsize=(10, 6))
    ax.set_xlim(0, 10)
    ax.set_ylim(-2, 2)
    ax.set_xlabel('Time', fontsize=12)
    ax.set_ylabel('Response', fontsize=12)
    ax.set_title('Dynamic Response Animation', fontsize=14, fontweight='bold')
    ax.grid(True, alpha=0.3)

    line, = ax.plot([], [], 'b-', linewidth=2)

    def init():
        line.set_data([], [])
        return line,

    def update(frame):
        x = np.linspace(0, 10, 100)
        y = np.sin(x - frame * 0.2) * np.exp(-frame * 0.01)
        line.set_data(x, y)
        return line,

    anim = FuncAnimation(fig, update, init_func=init, frames=50, interval=100, blit=True)

    output_dir = os.path.dirname(os.path.abspath(__file__))
    anim.save(f'{output_dir}/simulation_animation.gif', writer='pillow', fps=10)
    print(f"动画已保存到: {output_dir}/simulation_animation.gif")
    plt.close()

if __name__ == '__main__':
    create_animation()
