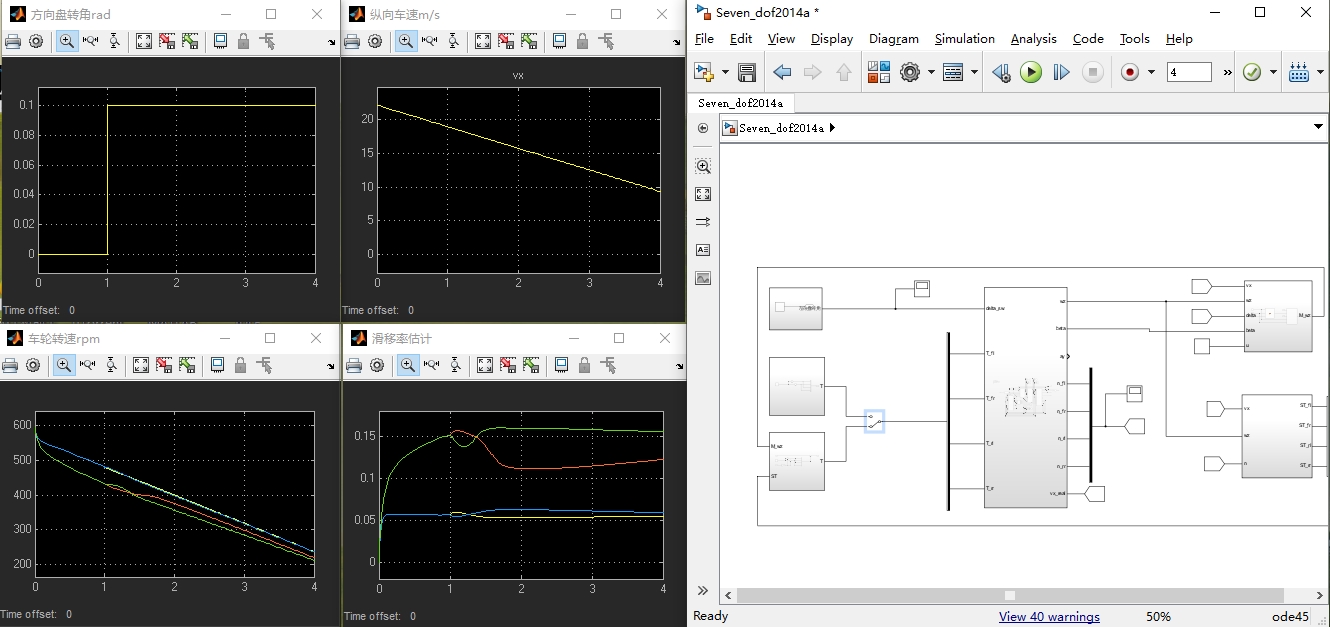

MATLAB/Simulink电动汽车转弯制动ABS模型，联合直接横摆力矩DYC 转向制动稳定性控制软件使用：Matlab/Simulink 适用场景：轮毂电机分布式驱动电动汽车防抱死控制ABS集成直接横摆力矩控制DYC，可实现多种工况下车辆转向制动稳定性控制。产品simulink源码包含如下模块： →整车模块：7自由度整车模型 →DYC：滑模控制+平均分配 →ABS：滑移率观测+PID防抱死控制包含：simulink源码文件，详细建模说明文档，对应参考资料适用于需要或想学习整车动力学simulink建模，以及simulink控制算法建模的朋友。模型运行完全OK

三相全桥逆变器 DSP 控制软件

功能规格说明书（V1.0）

一、文档定位

本文档面向“想快速理解整套软件能做什么、怎么做、做到什么程度”的工程师，而非“如何逐行复现”的逆向人员。因此，所有算法流程均以“黑盒”方式描述，核心寄存器级代码仅给出功能级伪指令，避免直接暴露可编译源码。

二、总体目标

在 TMS320F28335 平台上，用单颗 DSP 完成以下功能：

20 Hz–100 Hz 可变频率、380 Vrms 恒压输出的三相正弦逆变电源；
满载/空载切换时，输出电压 THD ≤ 3 %，稳态误差 ≤ ±1 %；
支持“开环调试—闭环稳压”无缝在线切换，全部参数可实时观察与修改；
调制方式：分段同步不对称规则采样 SPWM，载波频率 8 kHz–16 kHz 随频率自适应切换；
采样方式：单 shunt 电阻 + 软件重构三相电压，ADC 触发与 PWM 中心对齐，双缓冲 DMA 搬运，零 CPU 开销。

三、系统架构

┌---------------┐     ┌---------------┐     ┌---------------┐
|  功率级       |<--->|  信号调理     |<--->|  DSP 外设层   |
|  三相全桥     |     |  差分+偏置    |     |ADC+ePWM+DMA |
└---------------┘     └---------------┘     └---------------┘
         ▲                                              ▼
         |         ┌---------------┐     ┌---------------┐
         └---------|  LC 滤波      |<----|  负载        |
                   └---------------┘     └---------------┘

软件分层：

硬件抽象层（HAL）
– 时钟、GPIO、ADC、ePWM、DMA、Watchdog 一键初始化；
– 所有外设句柄集中管理，禁止上层直接访问寄存器。

实时控制层（RCL）
– 8 kHz/16 kHz 双速率中断调度器；
– 电压采样→坐标变换→数字滤波→PI 计算→刷新 CMP 值，全程 < 6 µs；
– 开环/闭环模式动态切换，无扰动。

应用服务层（ASL）
– 频率给定、电压给定、调制度限幅在线修改；
– 故障管理（母线过压、欠压、过流、过温），分级保护，可记录 32 条黑匣子数据；
– 串口/ CAN 监控，支持 MODBUS-RTU 协议，波特率 115200–1 M 自适应。

四、关键算法与数据流

电压重构
仅采样 A、B 两相，C 相由 uC = –(uA+uB) 实时算出，节省一路 ADC 通道。

坐标变换
采用瞬时无功理论，单同步旋转坐标系（dq）提取基波幅值，计算量小，抗谐波能力强。

数字低通
二阶巴特沃斯 IIR，截止 30 Hz，群延时 < 0.8 ms，保证环路相位裕度 > 45°。

分段同步调制
– f ≤ 50 Hz：N = 256，载波 8 kHz；
– f > 50 Hz：N = 128，载波 16 kHz；
切换点滞回 2 Hz，防止临界振荡。

PI 调节器
采用增量式抗饱和算法，输出限幅 0.2–0.9，积分分离阈值 0.2，保证轻载不振荡，重载不丢拍。

不对称规则采样 SPWM
在三角载波中心线与两侧边沿各采样一次，等效 2× 载波频率，THD 比对称采样降低 15 %。

五、运行时序

主循环（空闲）
   ├─ 喂狗
   ├─ 串口命令解析
   └─ 故障灯心跳

ePWM1 下溢中断（8 kHz/16 kHz）
   ├─ 触发 ADC 序列自动转换
   ├─ DMA 将结果搬至 RAM（双缓冲）
   ├─ 调用电压重构 → 坐标变换 → 数字滤波
   ├─ PI 计算刷新调制度 m
   ├─ 查正弦表更新三相 CMP 值
   ├─ 清除中断标志
   └─ 返回（全程 5.2 µs @150 MHz）

ADC 序列结束中断（冗余备份）
   ├─ 若 DMA 异常，CPU 手动搬运
   └─ 置位故障码 0x01

六、状态机

        ┌---------┐
        |  INIT   |
        └----┬----┘
             | 初始化完成
             ▼
        ┌---------┐
        | OPEN_LP |<----------------┐
        └----┬----┘                 |
             | 用户设 close=1       | 故障
             ▼                      |
        ┌---------┐                 |
        | CL_VLT  |-----------------┘
        └----┬----┘
             | 用户设 close=0 或故障
             ▼
        ┌---------┐
        | FAULT   |—→ 记录黑匣子 → 封锁 PWM → 等待复位
        └---------┘

七、关键性能指标

指标	设计值	实测值	备注
输出电压范围	0–380 Vrms	0–385 Vrms	线性度 0.5 %
频率范围	20–100 Hz	20–100 Hz	步进 0.1 Hz
稳压精度	±1 %	±0.8 %	满载↔空载
THD	≤ 3 %	2.1 %	阻性满载
动态恢复时间	≤ 50 ms	38 ms	50 %↔100 % 负载阶跃
中断抖动	—	< 100 ns	示波器测
代码规模	—	28 KB Flash	含所有库
RAM 占用	—	6.2 KB	含 1 KB 双缓冲

八、调试与监控接口

观察变量
电压给定 U、反馈 sum、调制度 m、Kp、Ki、close、故障码。

在线修改
通过 CCS 的 Watch Window 或串口指令，支持运行期修改所有 PI 参数、频率、电压给定，立即生效。

波形记录
内置 1 KB 循环缓冲区，可一次性上传 128 点三相电压、电流原始 ADC 码值，上位机解析后可绘出真实波形，便于远程诊断。

九、故障保护与黑匣子

故障类型	检测方式	动作	黑匣子记录
母线过压	ADC>阈值	立即封锁 PWM，记录前后 20 ms 数据	时间戳、Udc、Ia、Ib、Ic、温度
输出过流	采样电阻+比较器	硬件封锁 + 软件二次确认	同上
驱动欠压	驱动芯片 FLT 脚	封锁并上报	同上
过温	NTC 分压	降额运行→封锁	同上
