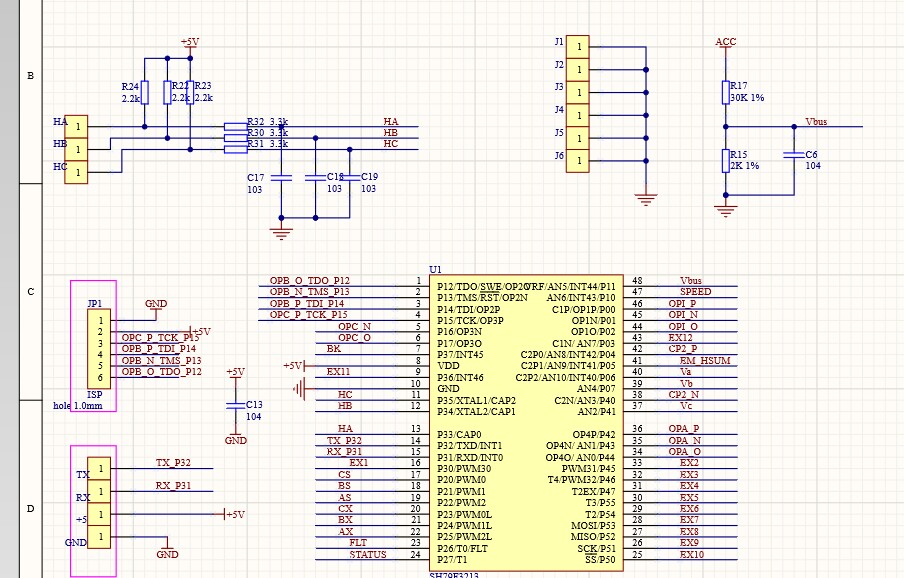

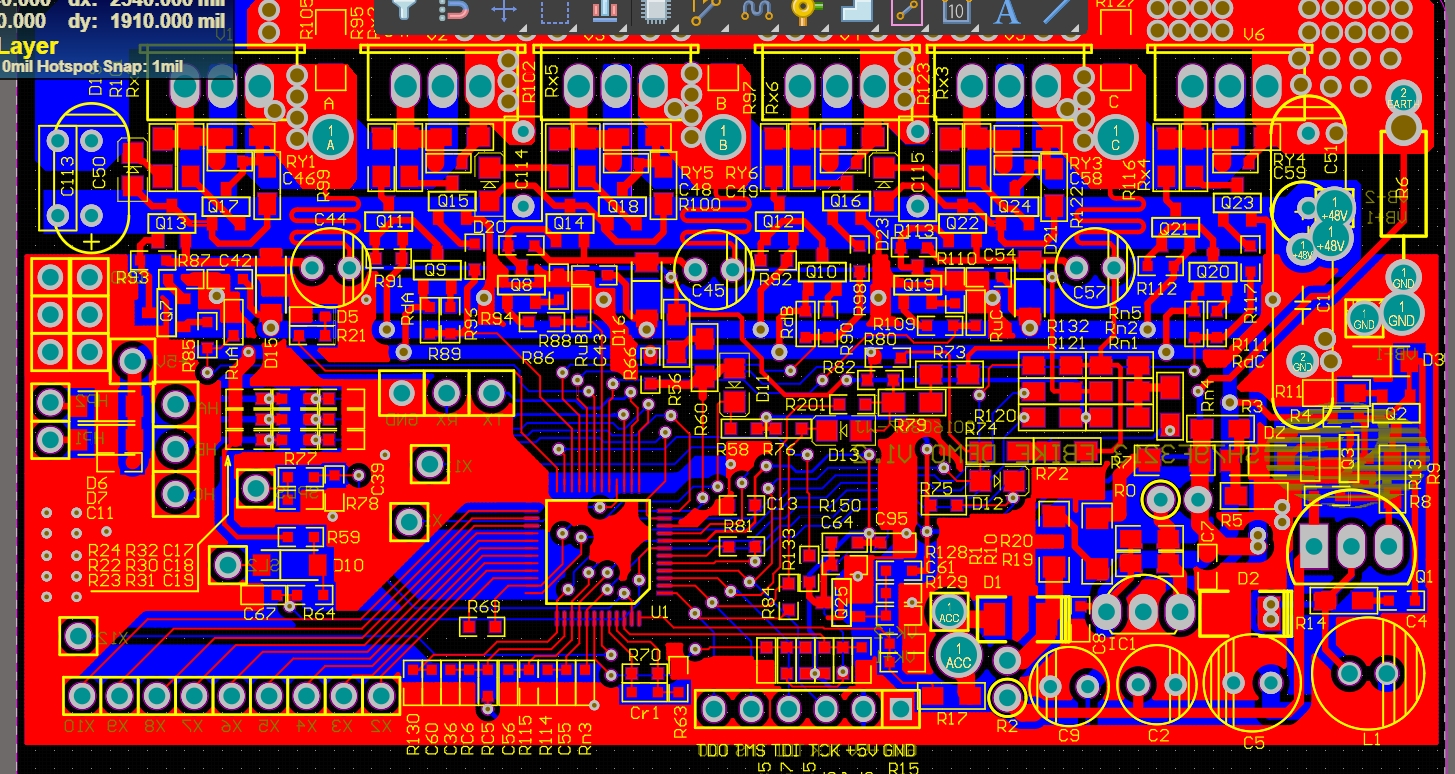

霍尔Foc算法解析，代码 中颖单片机，3213 提供代码、电路图和pcb 算法对开关霍尔的处理颇有独到之处，是做hallfoc的良好参考…… 工程中坐标变换是库，算法是开源的，请知悉

一、整体概述

SH79F3213电动车控制器代码基于SH79F3213单片机开发，专为电动车电机控制打造，融合了霍尔位置检测、电机驱动控制、故障诊断、辅助功能控制等核心模块。代码采用模块化设计，各功能模块职责清晰、协同工作，实现了电动车电机从启动、运行到停机的全流程精准控制，同时具备完善的故障保护机制，保障系统稳定可靠运行。

霍尔Foc算法解析，代码 中颖单片机，3213 提供代码、电路图和pcb 算法对开关霍尔的处理颇有独到之处，是做hallfoc的良好参考…… 工程中坐标变换是库，算法是开源的，请知悉

代码整体架构遵循“初始化-运行控制-故障处理”的逻辑流程，在初始化阶段完成硬件寄存器配置、数据初始化、参数校准等工作；运行控制阶段通过实时采集霍尔信号、电流、电压等数据，动态调整电机控制参数，实现电机的平稳运行；故障处理阶段则实时监测系统各类故障，一旦发现异常立即触发保护机制，确保设备和人员安全。

二、核心功能模块详解

（一）系统初始化模块

系统初始化是控制器正常运行的基础，主要包括硬件寄存器初始化和数据初始化两部分，为后续电机控制提供稳定的硬件环境和初始数据支撑。

1. 硬件寄存器初始化（InitSysReg函数）

该函数负责配置SH79F3213单片机的核心硬件寄存器，涵盖系统时钟、I/O端口、定时器、PWM（脉冲宽度调制）、ADC（模数转换）、捕获模块等关键外设，具体功能如下：

• 系统时钟配置：根据预设的时钟参数（如OSC2CLK、PLLMUL等），配置CLKCON、CLKCON1等寄存器，选择系统时钟源（OSC2CLK或PLLCLK）并设置分频系数，确保系统时钟稳定输出，为各外设提供准确的时钟信号。例如，当选择PLLCLK作为系统时钟时，会先将系统切换至OSC2CLK，待PLL稳定锁定后再切换至PLLCLK，避免时钟切换过程中的不稳定问题。
• I/O端口配置：根据I/O端口的功能需求（输入、输出、ADC输入、PWM输出等），配置P0~P5端口的控制寄存器（P0CR~P5CR）、初始电平寄存器（P0~P5）和上拉/下拉使能寄存器（P0PCR~P5PCR）。例如，将霍尔信号输入引脚配置为输入模式并使能上拉电阻，确保霍尔信号稳定采集；将PWM输出引脚配置为PWM模式，为电机驱动提供信号输出通道。
• 定时器配置：配置Timer0~Timer4定时器的工作模式、初始值和分频系数。其中，Timer0作为16位定时器，主要用于延时函数；Timer1作为8位自动重装定时器，用于生成UART通信的波特率；Timer2用于触发ADC采样；Timer3和Timer4则根据系统需求配置为特定的计时或计数模式，为系统提供精准的时间基准。
• PWM配置：配置PWM相关寄存器（PTCON、PWMCON1~PWMCON3、PWMOE等），设置PWM的工作模式（边缘对齐或中心对齐）、频率、死区时间、输出使能等参数。例如，设置PWM频率为特定值以匹配电机驱动需求，配置死区时间避免上下桥臂MOS管同时导通造成短路，使能PWM输出引脚以驱动电机。
• ADC配置：配置ADC相关寄存器（ADT、ADCON1~ADCON2、SEQCON等），设置ADC的采样时钟、采样时间、通道序列等参数，使ADC能够准确采集电机电流、母线电压、转把电压等模拟信号，为电机控制和故障诊断提供数据支持。
• 捕获模块配置：配置捕获模块寄存器（CAPCON1~CAPCON2、CAPSTAT等），设置捕获触发方式（上升沿、下降沿或双边沿）、滤波时间等参数，用于采集霍尔信号的跳变时刻，计算电机的转速和电角度增量。

2. 数据初始化（InitData函数）

该函数对系统运行过程中所需的各类数据进行初始化，包括电机控制参数、PID（比例-积分-微分）控制器参数、故障检测参数等，具体如下：

• 电机控制参数初始化：初始化电机启动参数（如启动角度、启动占空比）、运行参数（如最大占空比、角度累加量初始值）等，确保电机启动平稳，避免启动时电流过大或转速突变。
• PID控制器参数初始化：初始化PID控制器的比例系数（KP）、积分系数（KI）、积分限幅、输出限幅等参数，为电流环、速度环的稳定控制提供初始参数。例如，初始化Id（直轴电流）PID控制器的参数，使电流环能够快速响应电流指令，稳定电机电流。
• 故障检测参数初始化：初始化故障检测相关的计数变量、阈值参数等，如过压、欠压、堵转、霍尔错误等故障的检测阈值和计数初始值，为后续故障诊断模块提供判断依据。
• 辅助功能参数初始化：初始化弱磁控制、过调制、助力控制等辅助功能的参数，如弱磁启动阈值、过调制使能标志、助力等级参数等，确保辅助功能能够根据系统需求正常工作。

（二）霍尔位置检测与角度计算模块

霍尔位置检测与角度计算是电机矢量控制的核心，通过采集霍尔传感器输出的信号，确定电机转子的位置和转速，为电机的精准控制提供角度信息。

1. 霍尔信号采集与处理（ReadIoHall、PositionTest函数）

• 霍尔信号采集：通过指定的I/O端口采集霍尔传感器（HU、HV、HW）输出的信号，得到霍尔状态值（0~7）。在采集过程中，采用多次采样验证的方式（如PositionTest函数中连续5次采集霍尔信号，若值相同则确认当前霍尔位置），避免干扰信号导致的霍尔位置误判。
• 霍尔数据读取与校验：从EEPROM（电可擦除可编程只读存储器）中读取预存的霍尔角度数据和配置信息（如霍尔安装角度偏差、电机类型（60°或120°）），并对读取的数据进行校验。若校验失败（如数据校验和不匹配），则采用默认的固定角度数据，确保系统能够正常获取霍尔角度信息。
• 霍尔数据处理：根据读取的霍尔数据和电机运行方向（正转或反转），对霍尔角度进行处理。例如，当电机反转时，调整霍尔角度的计算方式，确保角度增加方向与电机实际转动方向一致；对于60°电机，根据特定规则调整霍尔电平变化端口和角度值，适配电机的霍尔分布特性。

2. 电角度计算（ComputeHallTime函数）

• 霍尔信号跳变时间捕获：通过捕获模块捕获霍尔信号跳变的时刻，记录相邻两次霍尔信号跳变之间的时间间隔。在捕获过程中，对捕获值进行有效性判断和滤波处理，避免异常值影响时间间隔计算。

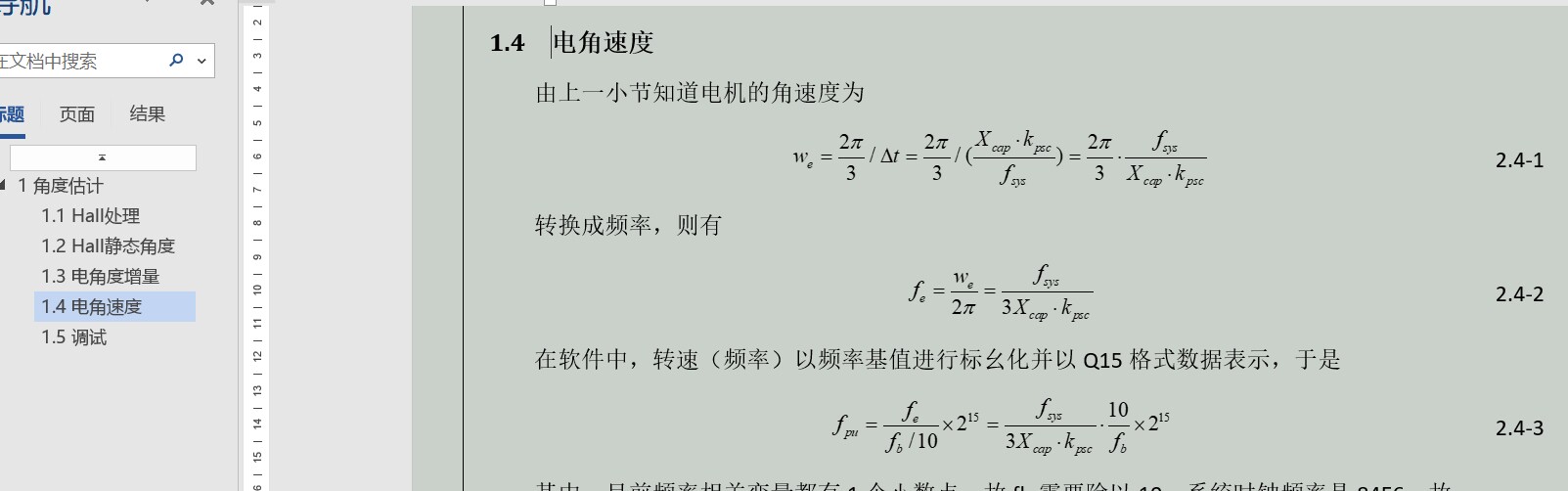

• 转速计算：根据霍尔信号跳变的时间间隔和霍尔状态对应的机械角度（通常为60°电角度），计算电机的转速。例如，当霍尔信号从一个状态跳变到下一个状态时，电机转过60°电角度，通过时间间隔可计算出电机的电角速度，进而转换为机械转速。
• 电角度增量计算：根据计算出的转速和PWM周期，计算每个PWM周期内电机转过的电角度增量。在软件中，角度以2π为基值进行标幺化并采用特定的数据格式（如Q32格式）表示，确保角度计算的精度。例如，在16k载波频率下，根据电机转速计算出每个PWM周期内的电角度增量，为电机的实时角度更新提供依据。

（三）电机驱动控制模块

电机驱动控制模块是控制器的核心执行部分，根据霍尔位置检测模块提供的角度信息和电流、电压等采样数据，通过PWM信号控制MOS管的导通与关断，驱动电机按照期望的转速和转矩运行。

1. 电机启动控制（InitStartup函数、StartMotor相关逻辑）

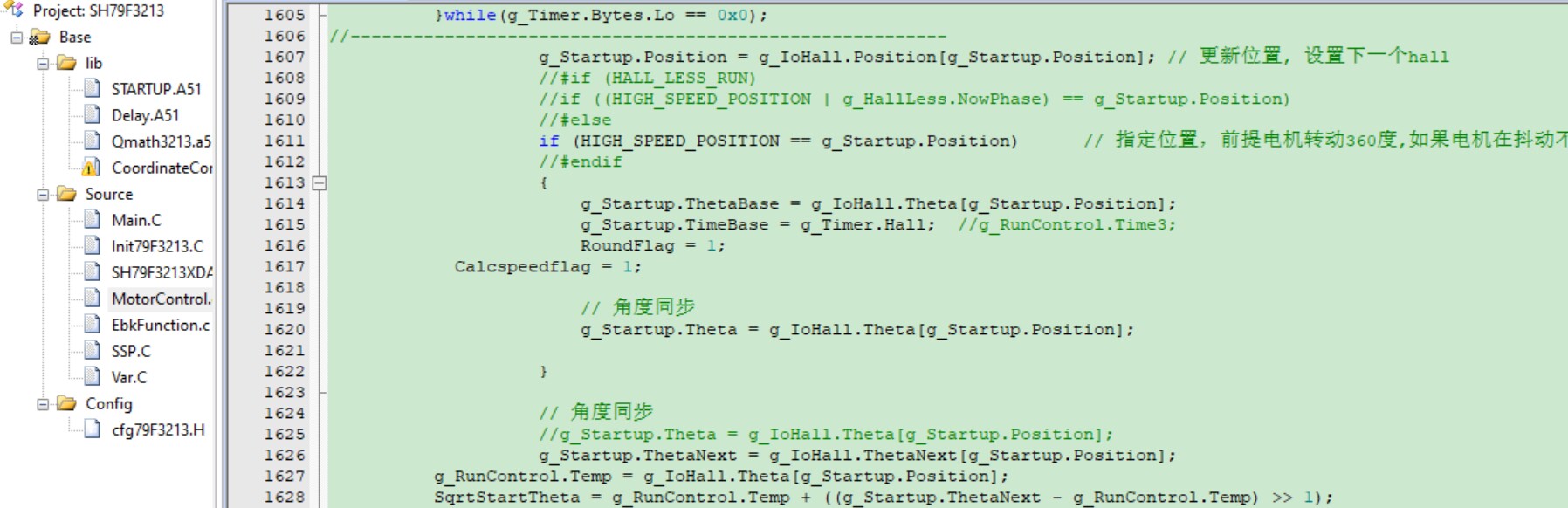

• 启动前准备：在电机启动前，完成霍尔位置初始化、电流环和速度环参数初始化、PWM输出初始化等工作。例如，读取当前霍尔位置，确定电机的初始角度；初始化电流环PID控制器参数，为启动时的电流控制做好准备；配置PWM输出为初始状态，确保启动时PWM信号正常输出。
• 软启动控制：采用软启动方式，逐渐增加PWM占空比，避免启动时电流过大对电机和控制器造成冲击。在启动过程中，实时监测电机的电流和转速，根据电流反馈调整PWM占空比，确保电机平稳启动。例如，启动初期设置较小的PWM占空比，随着电机转速的上升逐渐增加占空比，直至电机达到设定转速。

2. 电机运行控制（PRO_RunControl函数、PWMISR函数）

• 运行状态判断：系统在运行过程中，根据转把电压、电机转速、故障检测结果等信息，判断电机的运行状态（启动、正常运行、减速、停机），并执行相应的控制逻辑。例如，当转把电压增加时，增加PWM占空比以提高电机转速；当转把电压减小或检测到刹车信号时，减小PWM占空比使电机减速。
• 电流环控制：通过ADC采集电机的相电流（Ia、Ib、Ic），将其转换为直轴电流（Id）和交轴电流（Iq），与电流指令进行比较，经过PID控制器计算得到电压指令（Vd、Vq）。再通过Park逆变换和Clarke逆变换，将电压指令转换为三相电压（Va、Vb、Vc），进而生成PWM信号控制MOS管导通，实现电机电流的稳定控制。
• 速度环控制：根据霍尔信号计算的电机转速与转速指令（由转把电压确定）进行比较，经过PID控制器计算得到电流指令（主要是Iq指令），为电流环提供控制目标，实现电机转速的稳定控制。例如，当实际转速低于指令转速时，增加Iq指令以提高电机转矩，从而提高转速；当实际转速高于指令转速时，减小Iq指令以降低转矩，使转速下降至指令值。
• PWM信号生成与更新：在PWM中断服务函数（PWMISR）中，根据电压指令更新PWM的占空比，确保PWM信号能够实时跟踪电压指令的变化。同时，在中断服务函数中还会进行电流采样、角度更新等操作，实现电机控制的实时性。

3. 弱磁控制与过调制（OverSpeedJudge函数、相关弱磁逻辑）

• 弱磁控制：当电机转速达到一定值后，为进一步提高转速，采用弱磁控制策略。通过减小Id指令，削弱电机的励磁磁场，从而提高电机的转速上限。在弱磁控制过程中，实时监测电机的反电势和母线电压，避免反电势过高导致母线电压异常。例如，当电机转速超过弱磁启动阈值时，逐渐减小Id指令，同时调整Iq指令以维持电机的转矩，确保电机在弱磁区域稳定运行。
• 过调制：在电机高速运行时，为充分利用母线电压，提高电机的输出能力，采用过调制技术。过调制通过调整PWM的调制方式，使输出电压的幅值超过母线电压的最大值，从而提高电机的转速和转矩。在过调制过程中，需要精确计算调制比，避免过调制过度导致电流畸变或电机不稳定。

（四）故障诊断与保护模块

故障诊断与保护模块是保障系统安全稳定运行的关键，实时监测系统的各类运行参数，当检测到故障时，立即触发相应的保护措施，避免故障扩大造成设备损坏或人员伤害。

1. 故障检测（JudgeError函数、相关检测函数）

• 过压/欠压检测：通过ADC实时采集母线电压，与预设的过压阈值和欠压阈值进行比较。当母线电压高于过压阈值或低于欠压阈值时，判定为过压故障或欠压故障，并设置相应的故障标志。例如，当母线电压超过设定的过压阈值时，触发过压保护，避免过高电压损坏控制器内部器件。
• 过流检测：通过ADC采集电机的相电流，计算母线电流或相电流的有效值，与预设的过流阈值进行比较。当电流超过过流阈值时，判定为过流故障，设置故障标志并触发过流保护，避免过大电流烧毁MOS管或电机。
• 堵转检测：通过监测霍尔信号的变化频率或电机的转速，判断电机是否堵转。当霍尔信号长时间没有变化（超过设定的堵转时间阈值）或电机转速长时间为零，且存在一定的输出转矩时，判定为堵转故障，触发堵转保护，避免电机堵转时电流过大造成损坏。
• 霍尔错误检测：监测霍尔信号的状态，若霍尔信号出现异常（如霍尔状态为0或7，不符合正常的霍尔状态序列），或霍尔信号跳变顺序异常，判定为霍尔错误故障，触发霍尔错误保护，避免电机因霍尔信号异常导致失控。
• MOS管故障检测（CheckMos函数）：在系统初始化阶段或特定运行阶段，通过控制MOS管的导通与关断，检测MOS管是否损坏。例如，依次使能各个MOS管，检测对应的电流或电压信号，若检测到异常（如电流为零或电压异常），则判定对应的MOS管损坏，触发MOS管故障保护，避免损坏的MOS管影响系统正常运行。

2. 故障保护（StopMotor函数、DisplayLed函数）

• 电机停机：当检测到故障时，立即执行电机停机操作，关闭PWM输出，切断电机的驱动信号，使电机停止运行。例如，在StopMotor函数中，设置PWM占空比为零，使能PWM输出关闭功能，确保电机迅速停机。
• 故障报警：通过LED指示灯的闪烁次数或闪烁频率指示故障类型，方便用户和维修人员快速识别故障原因。例如，DisplayLed函数根据故障标志控制LED指示灯的闪烁，过压故障对应LED闪烁3次，欠压故障对应闪烁8次等，不同故障对应不同的闪烁次数，实现故障的可视化报警。
• 故障锁定：对于严重故障（如MOS管损坏、霍尔错误），在触发保护后进行故障锁定，避免故障未排除时系统重新启动导致二次损坏。只有在故障排除并进行特定的复位操作后，系统才能解除故障锁定，重新进入正常运行状态。

（五）辅助功能模块

辅助功能模块为电动车提供更多的实用功能，提升用户体验和系统性能，主要包括转把控制、刹车控制、助力控制等。

1. 转把控制（GetHand函数）

转把是用户控制电动车转速的输入设备，通过采集转把输出的电压信号，转换为电机的转速指令，具体功能如下：

• 转把电压采集：通过ADC采集转把输出的电压信号，对采集到的电压信号进行滤波处理，去除噪声干扰，确保转把信号稳定。
• 转速指令转换：将转把电压信号按照预设的比例关系转换为电机的转速指令。例如，转把电压在特定范围内线性对应电机的转速范围，转把电压最低时对应电机最低转速（或停机），转把电压最高时对应电机最高转速。
• 转把信号故障检测：检测转把电压是否在正常范围内（如0.8V~4.2V），若转把电压低于最低阈值或高于最高阈值，判定为转把故障，触发转把故障保护，避免转把信号异常导致电机失控。

2. 刹车控制（Break函数、BreakRun函数）

刹车控制用于实现电动车的减速或停车，同时具备能量回收功能，具体如下：

• 刹车信号检测：通过I/O端口检测刹车信号（高电平或低电平有效），当检测到刹车信号时，触发刹车控制逻辑。
• 电机减速/停机：根据刹车信号的强度或持续时间，调整PWM占空比，使电机减速或停机。例如，轻微刹车时，减小PWM占空比使电机缓慢减速；紧急刹车时，迅速将PWM占空比降至零，使电机快速停机。
• 能量回收（反充电）：在刹车过程中，通过控制MOS管的导通与关断，将电机的动能转换为电能回充到电池中，实现能量回收，延长电动车的续航里程。例如，在BreakRun函数中，控制下桥臂MOS管导通，使电机处于发电状态，将电能回充到电池。

3. 助力控制（AssistJudge函数、InitAssist函数）

助力控制主要用于电动自行车等车型，根据骑行者的脚踏力提供相应的助力，减轻骑行者的负担，具体如下：

• 助力信号采集：通过助力传感器采集骑行者的脚踏频率或脚踏力信号，将其转换为电信号后通过ADC采集到控制器中。
• 助力等级调整：根据采集到的助力信号，结合预设的助力等级参数，计算出相应的助力电流或转速指令，为电机提供助力。例如，当脚踏频率较高或脚踏力较大时，增加助力等级，提供更大的助力；当脚踏频率较低或脚踏力较小时，减小助力等级，降低助力。
• 助力使能/禁用：根据系统状态（如转把信号、刹车信号）控制助力功能的使能或禁用。例如，当转把信号有效（用户手动加速）或检测到刹车信号时，禁用助力功能；当转把信号无效且无刹车信号时，使能助力功能，为骑行者提供助力。

三、系统运行流程

（一）上电初始化阶段

1. 系统上电后，首先执行InitSysReg函数，完成硬件寄存器的配置，包括系统时钟、I/O端口、定时器、PWM、ADC、捕获模块等，为系统提供稳定的硬件环境。
2. 执行InitData函数，初始化电机控制参数、PID控制器参数、故障检测参数等，为系统运行做好数据准备。
3. 执行InitBreak、InitOverSpeed、InitLimitSpeed、InitAssist等辅助功能初始化函数，初始化刹车、弱磁、限速、助力等辅助功能的参数，使辅助功能能够正常工作。
4. 执行GetAdZero函数，采集初始的ADC信号（如电机电流、母线电压、转把电压），校准ADC零点，为后续的信号采集提供基准。
5. 执行ReadIoHall函数，从EEPROM中读取霍尔角度数据并进行校验，初始化霍尔位置信息，为电机角度计算提供初始数据。

（二）待机阶段

1. 完成初始化后，系统进入待机阶段，此时转把电压低于启动阈值，电机未启动。
2. 系统实时采集转把电压、刹车信号、母线电压等参数，监测系统状态。
3. 当检测到转把电压达到启动阈值，且无刹车信号、无故障时，系统从待机阶段进入启动阶段；若检测到故障（如过压、欠压、转把故障），则进入故障处理阶段。

（三）启动阶段

1. 系统执行电机启动逻辑，初始化启动参数（如启动角度、启动占空比），控制PWM输出逐渐增加，使电机平稳启动。
2. 在启动过程中，实时采集电机电流、转速等参数，通过电流环和速度环控制，确保电机启动时电流稳定，转速平滑上升。
3. 当电机转速达到一定值，且运行稳定后，系统从启动阶段进入正常运行阶段。

（四）正常运行阶段

1. 系统实时采集转把电压，将其转换为转速指令，作为速度环的控制目标。
2. 通过霍尔信号计算电机的实际转速，与转速指令进行比较，经过速度环PID控制器计算得到电流指令（Iq指令）。
3. 通过ADC采集电机的相电流，转换为Id和Iq，与电流指令进行比较，经过电流环PID控制器计算得到电压指令（Vd和Vq）。
4. 通过Park逆变换和Clarke逆变换，将电压指令转换为三相电压，生成PWM信号控制MOS管导通，驱动电机按照指令转速运行。
5. 实时监测系统的运行参数（母线电压、电流、霍尔信号、MOS管状态等），若检测到故障，立即进入故障处理阶段；若检测到刹车信号，进入刹车阶段；若转把电压降至待机阈值，进入待机阶段。
6. 根据电机转速和系统需求，适时启动弱磁控制或过调制功能，提高电机的转速上限和输出能力；若系统具备助力功能，根据助力信号提供相应的助力。

（五）刹车阶段

1. 当检测到刹车信号时，系统进入刹车阶段，立即调整PWM占空比，使电机减速。
2. 若系统具备能量回收功能，在刹车过程中控制电机进入发电状态，将动能转换为电能回充到电池。
3. 当电机转速降至零或刹车信号消失后，若转把电压仍低于启动阈值，系统进入待机阶段；若转把电压达到启动阈值，系统进入启动阶段。

（六）故障处理阶段

1. 当系统检测到故障（如过压、欠压、过流、堵转、霍尔错误、MOS管故障）时，立即进入故障处理阶段。
2. 执行StopMotor函数，关闭PWM输出，使电机停机，避免故障扩大。
3. 执行DisplayLed函数，通过LED指示灯的闪烁次数指示故障类型，方便用户和维修人员识别故障。
4. 对严重故障进行故障锁定，只有在故障排除并进行复位操作后，系统才能重新进入上电初始化阶段，重新启动。

四、关键技术特点

（一）高精度的角度计算与控制

采用霍尔信号捕获和电角度增量计算技术，结合标幺化和特定的数据格式（如Q32），确保电机角度计算的精度；通过PID控制器实现电流环和速度环的精准控制，使电机能够按照指令精确运行，提高电机的控制性能和运行稳定性。

（二）完善的故障诊断与保护机制

涵盖过压、欠压、过流、堵转、霍尔错误、MOS管故障等多种故障类型的检测，检测精度高、响应速度快；故障保护措施全面，包括电机停机、故障报警、故障锁定等，能够有效避免故障扩大，保障系统安全。

（三）丰富的辅助功能

集成转把控制、刹车控制、能量回收、助力控制、弱磁控制、过调制等多种辅助功能，满足不同车型和用户的需求，提升电动车的实用性、舒适性和续航里程。

（四）模块化设计与高可扩展性

代码采用模块化设计，各功能模块独立封装，模块之间接口清晰，便于代码的维护、调试和升级；同时，系统预留了一定的扩展接口和参数配置空间，可根据不同的电机类型、车型需求进行灵活的功能扩展和参数调整。

五、总结

SH79F3213电动车控制器代码围绕电机的精准控制和系统的安全稳定运行展开，通过完善的硬件初始化、高精度的霍尔位置检测与角度计算、稳定的电机驱动控制、全面的故障诊断与保护以及丰富的辅助功能，实现了电动车电机从启动、运行到停机的全流程控制。该代码具有控制精度高、稳定性好、故障保护完善、功能丰富、可扩展性强等特点，能够满足不同类型电动车的控制需求，为电动车的安全、高效运行提供了可靠的技术支撑。
