分布式电源选址定容与优化配置MATLAB程序基于多目标粒子群算法 （1）该程序为基于多目标粒子群算法的分布式电源优化配置与选址定容程序，期刊论文源程序，配有该论文。 （2）本程序可有效配置分布式电源容量与安装位置。程序与论文包含的内容有综合成本、网损、电压稳定裕度为目标函数建立分布式电源的规划模型、多目标粒子群算法、IEEE-69节点的算例求解。 （3）赠送若干极为相似的参考论文，均为本人研究该课题期间认为非常系统、全面、易懂、基础的文章。

1. 系统概述

本系统是一个基于多目标粒子群优化算法(MOPSO) 的分布式电源(Distributed Generation, DG)选址定容优化配置工具。系统以IEEE 69节点配电系统为测试模型，综合考虑系统网损、投资运行成本、电压稳定裕度等多个目标函数，实现分布式电源在配电网中的最优配置。

2. 核心算法架构

2.1 算法流程

系统采用混合多目标优化框架，结合了粒子群算法和遗传算法的优势：

• 使用粒子群算法进行全局搜索
• 引入NSGA-II的非支配排序和拥挤度计算
• 采用模拟退火思想调整参数

2.2 优化目标函数

系统支持2-4个目标的优化配置：

2.2.1 系统网损目标

function [ploss,Cost,dU,dup]=fitness(I,Z,Pg,U,Nload)

计算配电网总有功损耗，基于前推回代法得到的支路电流和阻抗参数。

2.2.2 投资运行成本目标

Cost=((r*(1+r)^n)/((1+r)^n-1)*C1+C2)*Pg*10;

考虑分布式电源的投资成本(C1=0.12)、运行成本(C2=0.18)、设备使用年限(n=20年)和贴现率(r=0.1)。

2.2.3 电压稳定裕度目标

dU=sum(((U(Nload)-Ue)./Up).^2);

衡量负荷节点电压与期望电压(Ue=1)的偏差，电压允许偏差Up=0.05。

2.3 约束条件处理

系统通过罚函数法处理以下约束：

2.3.1 节点电压约束

• 电压下限：Umin = 0.95 p.u.
• 电压上限：Umax = 1.05 p.u.
• 罚函数项：F1 + F2

2.3.2 总装机容量约束

• 最大安装容量：380 kW（系统总负荷的10%）
• 罚函数项：F3

3. 关键技术模块

3.1 潮流计算模块 (`pf.m`)

采用前推回代法进行配电网潮流计算：

% 后推计算支路电流
for k=68:-1:1
    A=(find(Z(:,1)==k));
    if size(A)==0
        I(k,1);
    else
        I(k,1)=sum(I(A,1))+I(k,1);
    end
end

% 前推计算节点电压
U(1,1)=1-Z(1,3)*I(1,1);
for L=2:68
    B=find(Z(:,2)==L);
    U(L,1)=U(Z(B,1),1)-Z(B,3)*I(B,1);
end

3.2 多目标优化核心模块

3.2.1 非支配排序 (`non_domination_sort_mod.m`)

基于NSGA-II算法实现快速非支配排序，将种群划分为不同的Pareto前沿等级。

3.2.2 拥挤度计算

计算每个个体在目标空间中的拥挤距离，保持种群的多样性：

for j = 2 : length(index_of_objectives) - 1
    next_obj  = sorted_based_on_objective(j + 1,V + i);
    previous_obj  = sorted_based_on_objective(j - 1,V + i);
    if (f_max - f_min == 0)
        y(index_of_objectives(j),M + V + 1 + i) = Inf;
    else
        y(index_of_objectives(j),M + V + 1 + i) = ...
             (next_obj - previous_obj)/(f_max - f_min);
    end
end

3.2.3 小生境技术 (`gbest_fitness.m`)

采用小生境技术进行全局最优解选择，避免早熟收敛。

3.3 遗传操作模块 (`genetic_operator.m`)

3.3.1 模拟二进制交叉(SBX)

if u(j) <= 0.5
    bq(j) = (2*u(j))^(1/(mu+1));
else
    bq(j) = (1/(2*(1 - u(j))))^(1/(mu+1));
end
child_1(j) = 0.5*(((1 + bq(j))*parent_1(j)) + (1 - bq(j))*parent_2(j));

3.3.2 多项式变异

if r(j) < 0.5
    delta(j) = (2*r(j))^(1/(mum+1)) - 1;
else
    delta(j) = 1 - (2*(1 - r(j)))^(1/(mum+1));
end

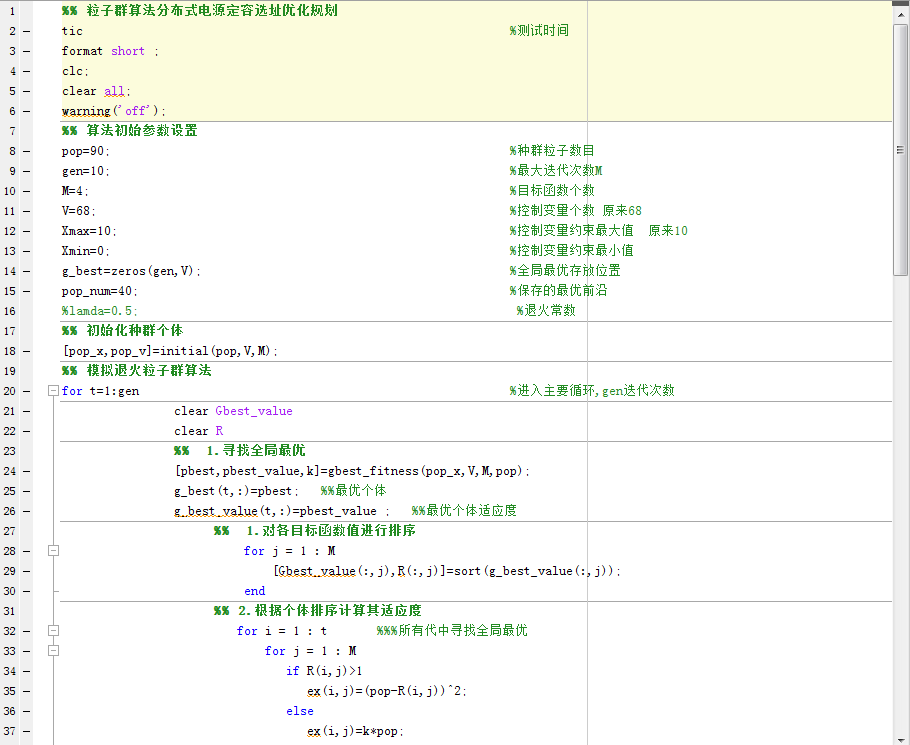

4. 系统参数配置

4.1 算法参数

• 种群大小：pop = 90
• 最大迭代次数：gen = 10
• 目标函数个数：M = 2/3/4
• 控制变量个数：V = 68（对应69个节点）
• 变量取值范围：[0, 10]

4.2 电力系统参数

• 基准功率：Sb = 100 MVA
• 基准电压：Vb = 12.66 kV
• 系统节点数：69节点
• 支路数量：68条

5. 输出结果与分析

5.1 结果输出

系统输出包括：

• Pareto最优解集保存至 solution1.txt 或 solution2.txt
• 各目标函数的最优值（Ploss1, Cost1, dU1）
• Pareto前沿可视化（2D或3D图形）

5.2 可视化功能

根据目标函数数量自动选择可视化方式：

• 2目标：二维散点图（网损 vs 成本）

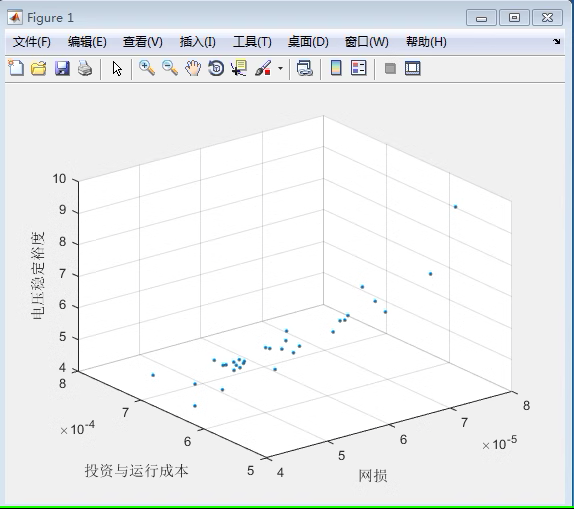

• 3目标：三维散点图（网损 vs 成本 vs 电压稳定裕度）

6. 算法特点与优势

6.1 多目标优化能力

系统真正实现了多目标优化，能够同时优化多个相互冲突的目标函数，为用户提供一组Pareto最优解。

6.2 强约束处理能力

通过罚函数法有效处理节点电压约束和总容量约束，确保优化结果满足实际工程要求。

6.3 混合算法优势

结合了粒子群算法的快速收敛性和遗传算法的全局搜索能力，提高了优化效率和解的质量。

6.4 工程实用性

基于实际的IEEE 69节点系统，考虑详细的电气参数和工程约束，优化结果具有实际的工程指导意义。

7. 应用场景

本系统适用于：

• 配电网分布式光伏、风电等可再生能源的规划配置
• 微电网电源容量优化
• 配电网升级改造方案评估
• 多目标优化算法研究和教学

该系统为电力系统规划人员提供了一个强大的工具，能够在考虑多个技术经济指标的情况下，科学合理地确定分布式电源的安装位置和容量。
