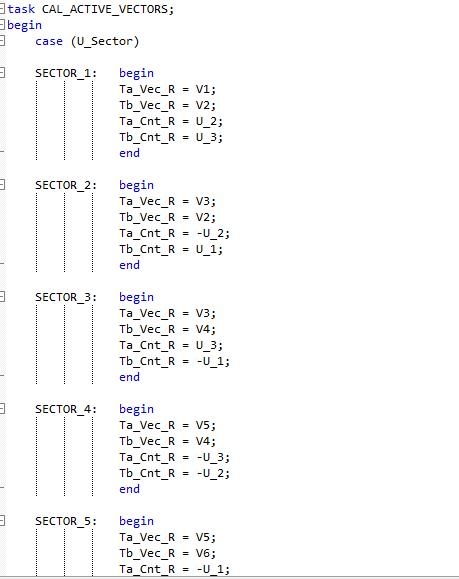

基于FPGA的永磁同步伺服控制系统的设计，在FPGA实现了伺服电机的矢量控制，坐标变换，电流环，速度环，位置环，电机反馈接口，SVPWM。。。都是通过Verilog 语言来实现的，具有很高的研究价值。

引言

在高性能伺服驱动系统中，位置反馈的精度与实时性至关重要。汉森伺服驱动器（HSServoDrv）采用 BISS-C（Bidirectional/Serial Synchronous Communication） 协议作为其高精度编码器的通信接口。本文基于 HSServoDrv_merged.txt 中提供的 HDL（硬件描述语言）代码，深入剖析 BISS-C 接口在 FPGA 中的实现架构、关键模块功能与数据流控制逻辑，旨在为嵌入式系统工程师、FPGA 开发者及伺服控制算法设计人员提供一份详尽的技术参考。

1. BISS-C 协议概述

BISS-C 是一种开源的、主从式、同步串行通信协议，专为传感器（如编码器）与控制器之间的高速、可靠数据交换而设计。其核心特点包括：

双向同步：主设备（Master，即 FPGA）提供时钟，从设备（Slave，即编码器）在时钟边沿收发数据。
高速率：典型时钟频率可达 10 MHz 以上（本系统使用 5 MHz）。
内置 CRC 校验：确保数据完整性。
支持寄存器读写：可配置从设备内部参数。

在汉森驱动器中，BISS-C 主要用于读取编码器的绝对位置、状态信息，并可向编码器写入配置寄存器。

2. 系统架构总览

根据代码分析，BISS-C 接口在 FPGA 内部由多个协同工作的模块构成，形成一个完整的数据采集与配置链路：

+------------------+     +------------------+     +------------------+
|                  |     |                  |     |                  |
|  biss_c_clk      +---->|  biss_c_startup  +---->| BISS_C_ConfigChip|
| (时钟生成)       |     | (芯片复位)       |     | (配置与读取)     |
+------------------+     +------------------+     +------------------+
                                                              |
                                                              v
                                                      +------------------+
                                                      |   BISS_C_RD      |
                                                      | (数据读取 FSM)   |
                                                      +------------------+
                                                              |
                                                              v
                                                      +------------------+
                                                      | BISS_C_RegWrite  |
                                                      | (寄存器写入 FSM) |
                                                      +------------------+

顶层模块 SineEncoder_Top.vhd 负责集成上述所有子模块，并对外提供统一接口。

3. 关键模块详解

3.1 时钟生成模块 (`biss_c_clk`)

该模块将系统主时钟（20 MHz）分频，生成 BISS-C 通信所需的两相时钟信号 CLK_BISS[1:0]，频率为 5 MHz。

-- 伪代码示意
SRL16E_1_U5MHZ_1 : SRL16E_1
generic map (INIT => X"0001")
port map (
    Q => reg_CLK_5M,
    A0 => '1', A1 => '1', A2 => '0', A3 => '0',
    CE => '1', CLK => CLK_I, D => reg_CLK_5M
);
CLK_S(0) <= reg_CLK_5M; -- 延迟2个时钟周期，生成稳定5MHz时钟

CLKBISS(0) 用于数据采样边沿，CLKBISS(1) 用于状态机控制边沿，实现时序解耦。

3.2 芯片初始化模块 (`biss_c_startup`)

在系统上电或复位后，需向编码器发送一个 CDM（Control Data Mode） 位以完成初始化。该模块是一个简单的状态机，仅在 StartPulse 触发后输出一个 CDM 脉冲。

-- 状态机简述
S_IDLE --> (StartPulse) --> S_DATA --> (Done) --> S_FINISH --> S_IDLE

此过程确保编码器进入可通信状态。

3.3 数据读取模块 (`BISS_C_RD`)

这是 BISS-C 接口的核心，负责从编码器读取 35 位 数据帧，格式如下：

位域	长度	含义
START	1	起始位（固定为1）
CDS	1	Control/Data Status，指示数据有效性
P[11:0]	12	位置数据（Position）
S[12:0]	13	扩展位置/状态（Speed or Status）
E[1:0]	2	错误标志（Error Flags）
C[5:0]	6	CRC 校验码（5位有效 + 1位填充）

状态机流程：

constant S_IDLE     := "000001";
constant S_REQUEST  := "000010"; -- 主机拉低 MA，请求数据
constant S_SLACK    := "000100"; -- 等待从机响应
constant S_DATA     := "010000"; -- 逐位接收35位数据
constant S_CDM      := "100000"; -- 读取完成后，可选发送CDM
constant S_FINISH   := ...;

使用 CLKBISS(0) 在下降沿采样 BISSSL（从机数据线）。
接收完成后，调用 crcok() 函数校验 CRC。
若校验失败，ERROR 输出置位。

3.4 寄存器写入模块 (`BISS_C_RegWrite`)

用于向编码器内部寄存器写入配置数据（如滤波参数、ID 设置等）。写入帧结构更复杂，包含：

起始位（S）
CTS（Chip Select）
芯片ID（3位）
寄存器地址（7位）
写使能（RW=01）
数据（8位）
CRC（4位）
停止位（P）

关键挑战：需确保写入帧发送完毕后，再启动下一次读取，避免总线冲突。模块通过 HeartBeat（80 kHz 系统节拍）触发写操作，并等待 DonePulse_RD 确认。

3.5 CRC 校验函数 (`BISS_FUNC` package)

定义了通用 CRC 计算函数：

function crc4(A0 : std_logic_vector) return std_logic_vector;
function crc(A0 : std_logic_vector; CRCPOLY : std_logic_vector) return std_logic_vector;
function crcok(CRCREG: std_logic_vector) return boolean;

crc4：用于寄存器访问的 4 位 CRC，多项式隐含在逻辑表达式中。
crc：通用 CRC 生成器，支持任意多项式（如传感器数据使用 1000011）。
crcok：检查 CRC 寄存器是否全零，判断校验是否通过。

4. 与伺服控制系统的集成

BISS-C 模块并非孤立存在，而是深度嵌入伺服控制闭环中：

位置反馈：POS_CNT[24:0] 输出直接送入位置环控制器。
速度计算：通过 EncCnt32bR 的差分值计算电机转速，并进行符号扩展与限幅（见 DeltaEncCnt32bR 逻辑）。
故障保护：ERROR 信号触发 OvrSpdFlt_others（超速故障）等安全机制。
MicroBlaze 交互：通过 IP0WRxx / IP1RRxx 寄存器映射，CPU 可动态配置编码器参数或读取状态。

例如，在 Encoder_init.vhd 中，通过双端口 RAM (dpram16x8) 实现 MicroBlaze 对编码器初始化命令的写入。

5. 工程实现亮点

状态机与时钟域分离：使用 CLK_BISS[1:0] 分离数据采样与状态控制，提高时序稳定性。
脉冲展宽：对 StartPulse 进行锁存与展宽，确保异步信号能被状态机可靠捕获。
错误处理完备：CRC 校验、超速检测、通信超时等多重保护机制。
模块化设计：各功能解耦，便于维护与复用（如 LINEARENCCOUNT 模块用于线性编码器计数）。

结语

汉森伺服驱动器中的 BISS-C 接口实现，展现了工业级 FPGA 设计的严谨性与高效性。通过对时序、状态机、校验机制的精细控制，确保了在高速运动控制场景下位置反馈的高精度、低延迟与高可靠性。本文所解析的架构与方法，不仅适用于 BISS-C，也为其他同步串行协议（如 EnDat、SSI）的 FPGA 实现提供了宝贵参考。
