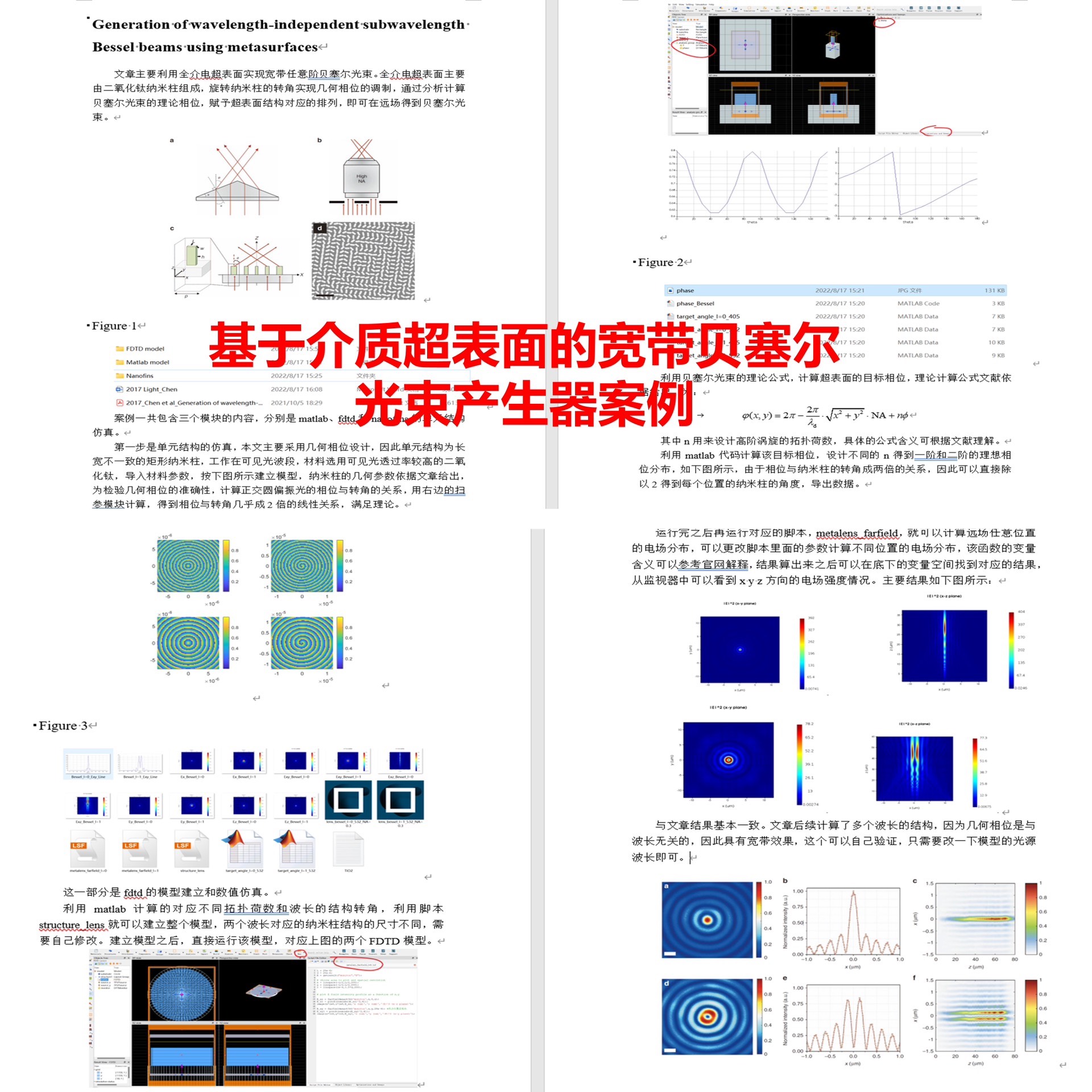

宽带任意阶 贝塞尔光束 超表面 模型 fdtd仿真 复现论文：2017年Light Science&Applications：Generation of wavelength-independent subwavelength Bessel beams using metasurfaces 论文介绍：介质超表面实现宽带任意阶贝塞尔光束的产生，贝塞尔光束是无衍射光束的一种，可以在较长的传播距离内保持很好的横向分布特性，广泛应用于例子操控、成像等领域； 案例内容：主要包括文章的两个贝塞尔光束模型，一个零阶贝塞尔光束一个一阶贝塞尔光束，采用二氧化钛介质单元执行几何相位来构建； 案例包括fdtd模型、fdtd设计脚本、Matlab计算代码和复现结果，以及一份word教程，附带计算超表面的远场光场分布的脚本，可以得到任意位置的贝塞尔光场。

1. 系统架构与模块划分

本系统实现了一个完整的超表面光学仿真平台，专门用于设计、仿真和分析贝塞尔光束生成器件。整个系统采用三层架构设计：理论计算层、结构构建层和仿真分析层，各层之间通过标准数据接口进行通信和数据传递。

理论计算层基于MATLAB环境开发，主要负责相位分布的理论计算和数据处理。该层读取用户定义的光学参数，包括工作波长、数值孔径、拓扑荷数等，通过物理模型计算生成超表面所需的相位分布图，并将结果转换为纳米柱旋转角度数据。

结构构建层运行在FDTD仿真环境中，通过脚本语言实现物理模型的自动生成。该层读取理论计算层生成的角度数据，在三维空间中精确构建超表面结构，包括基底材料、纳米柱阵列、光源系统和监测设备。这一层实现了从数字模型到物理模型的转换。

仿真分析层同样基于FDTD环境，负责仿真数据的后处理和可视化。该层通过严格的电磁场计算，获取超表面的近场分布，然后通过衍射理论计算远场特性，最终生成贝塞尔光束的强度分布图，用于验证设计效果。

2. 相位计算模块功能详述

相位计算模块是整个系统的理论基础，其核心功能是将贝塞尔光束的物理要求转化为超表面可实现的相位分布。模块首先定义了两组独立的光学参数，分别针对不同的工作波段进行优化。每组参数包含数值孔径、工作波长、单元周期等关键光学参数，这些参数直接影响最终光束的质量和特性。

模块采用网格化处理方法，在指定的超表面区域内建立密集的采样点阵。对于每个采样点，模块计算其相对于超表面中心的极坐标参数，包括径向距离和方位角度。这些几何参数是相位计算的基础输入数据。

相位计算的核心算法基于贝塞尔光束的波动光学理论，包含三个主要组成部分。第一个组成部分是线性相位项，负责控制光束的传播方向和聚焦特性。第二个组成部分是径向二次相位项，实现光束的锥形波前调制，这是产生贝塞尔光束无衍射特性的关键。第三个组成部分是角向相位项，引入螺旋相位前沿，用于生成携带轨道角动量的高阶贝塞尔光束。

计算得到的原始相位数据需要经过严格的后处理流程。首先进行相位包裹操作，确保所有相位值都落在标准范围内。然后进行归一化处理，将相位值转换到标准区间。接下来进行数值量化，将连续的相位值离散化为有限的相位等级，以适应纳米加工的精度限制。最后，根据几何相位原理，将相位值转换为纳米柱的实际旋转角度。

数据输出环节生成多个数据文件，分别对应不同的工作条件和拓扑荷数配置。每个文件包含完整的超表面角度分布矩阵，矩阵的每个元素对应超表面上特定位置纳米柱的旋转角度。这些数据文件采用标准格式存储，确保与后续模块的兼容性。

3. 结构生成模块功能剖析

结构生成模块负责在FDTD仿真环境中构建真实的超表面三维模型。模块首先读取相位计算模块生成的角度数据文件，将这些数字信息转化为具体的几何结构。

基底结构构建是第一步，模块创建一个圆形衬底，选用特定的光学材料，并设置适当的厚度尺寸。衬底的直径略大于超表面的工作区域，确保完全覆盖有效光学区域。

纳米柱阵列的生成采用系统性的遍历方法。模块在超表面区域内建立二维网格，对每个网格位置计算其到中心的距离，判断该位置是否位于有效工作区域内。对于有效区域内的每个位置，模块创建一个矩形纳米柱结构。

每个纳米柱的几何参数都经过精确设置。长度和宽度参数基于电磁仿真优化结果，确保在目标波段具有良好的偏振转换效率。高度参数根据谐振条件确定，实现最大的相位调制深度。材料属性设置为高折射率电介质，以减少光学损耗。

最关键的角度设置环节，模块从预计算的数据数组中提取对应位置的旋转角度，应用到每个纳米柱上。旋转操作以垂直方向为轴，确保纳米柱在平面内正确取向。这种旋转机制是实现几何相位调制的物理基础。

所有纳米柱被组织到统一的结构组中，便于后续的材料分配和位置管理。材料属性被批量应用到整个纳米柱阵列，确保材料的一致性。

仿真环境的设置包括计算区域的确定和边界条件的配置。计算区域的大小经过优化，既要包含完整的物理过程，又要控制计算资源的消耗。边界条件采用完美匹配层，减少非物理反射的影响。

光源系统配置采用总场散射场源，设置在超表面的入射侧。光源尺寸覆盖整个超表面区域，确保均匀照明。偏振状态经过特殊设置，以激发几何相位响应。波长范围设置为目标工作波段，支持单波长或多波长分析。

监测设备的布置包括近场监测器和远场计算区域。近场监测器位于超表面的出射面附近，记录电磁场的完整信息。监测数据为后续的远场计算提供输入。

4. 远场分析模块功能解读

远场分析模块负责从仿真数据中提取贝塞尔光束的传播特性，通过严格的数值计算实现近场到远场的变换。

模块首先定义详细的分析区域，包括横向范围和纵向范围。横向范围覆盖光束的主要能量区域，纵向范围包含从近场到远场的完整传播路径。每个方向都设置适当的采样点数，在计算精度和效率之间取得平衡。

宽带任意阶 贝塞尔光束 超表面 模型 fdtd仿真 复现论文：2017年Light Science&Applications：Generation of wavelength-independent subwavelength Bessel beams using metasurfaces 论文介绍：介质超表面实现宽带任意阶贝塞尔光束的产生，贝塞尔光束是无衍射光束的一种，可以在较长的传播距离内保持很好的横向分布特性，广泛应用于例子操控、成像等领域； 案例内容：主要包括文章的两个贝塞尔光束模型，一个零阶贝塞尔光束一个一阶贝塞尔光束，采用二氧化钛介质单元执行几何相位来构建； 案例包括fdtd模型、fdtd设计脚本、Matlab计算代码和复现结果，以及一份word教程，附带计算超表面的远场光场分布的脚本，可以得到任意位置的贝塞尔光场。

数据获取环节从仿真结果中读取近场分布信息。这些数据包含完整的矢量电场信息，记录在指定的监测平面上。数据格式为多维度数组，包含空间坐标信息和场分量信息。

远场计算采用严格的矢量衍射理论算法，基于角谱分析方法。该算法将近场分解为不同方向的平面波分量，然后计算每个分量在自由空间中的传播，最后在目标平面上重新合成场分布。这种方法能够准确预测光束的衍射特性。

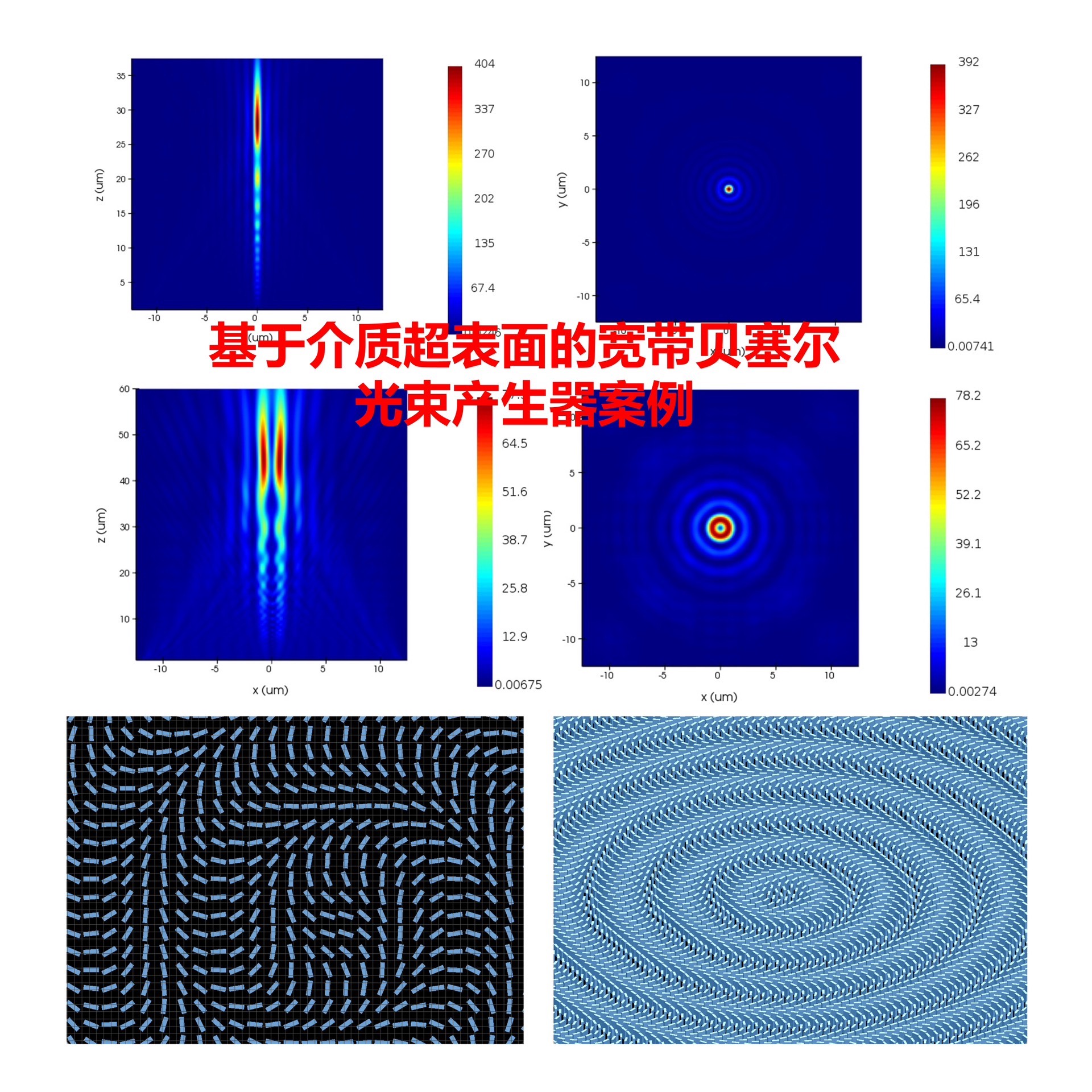

计算过程针对两个关键剖面进行。第一个是沿传播方向的纵向剖面，这个剖面显示光束在传播过程中的演化特性，特别是无衍射区域的长度和强度分布。第二个是特定位置的横向剖面，通常选择在光束的焦平面位置，这个剖面显示光束的横向强度分布和相位特征。

数据处理环节对原始场分布进行必要的数学运算。首先计算光强分布，通过场分量的模平方运算实现。然后进行维度压缩，将多维度数据降为二维图像数据，便于可视化显示。最后进行适当的归一化处理，增强对比度。

可视化输出生成高质量的图像显示。每个剖面都生成独立的图像窗口，包含完整的坐标标注和物理单位。图像采用彩色映射显示，直观展示光束的强度分布特征。图像数据同时保存为数值文件，支持进一步的数据分析。

模块支持参数化分析，用户可以通过修改关键参数来研究不同条件下的光束特性。焦点位置、计算区域大小、采样密度等参数都可以灵活调整，满足不同的分析需求。

5. 系统集成与工作流程

整个系统的工作流程体现为严格的顺序执行过程。第一阶段运行相位计算模块，生成超表面的设计参数。这个阶段完全在MATLAB环境中执行，输出为标准格式的数据文件。

第二阶段运行结构生成模块，在FDTD中构建物理模型。该阶段读取第一阶段生成的数据文件，自动创建完整的仿真模型。模型包括几何结构、材料属性、光源和监测器。

第三阶段执行电磁场仿真，这是计算最密集的环节。FDTD求解器基于麦克斯韦方程组，计算光波与超表面的相互作用，得到详细的近场分布。

第四阶段运行远场分析模块，处理仿真数据并生成最终结果。该阶段读取近场数据，通过衍射计算得到远场分布，并生成可视化图像。

系统各模块之间通过文件系统进行数据交换，采用标准化的文件格式和命名约定。这种松耦合的设计使得每个模块可以独立开发和测试，也支持模块的替换和升级。

错误处理机制贯穿整个工作流程。每个模块都包含输入数据的验证环节，确保数据的完整性和合理性。关键计算步骤包含数值检查，防止错误传播。最终结果包含质量评估指标，帮助用户判断设计的有效性。

6. 代码设计的工程考量

系统代码体现了多个重要的工程设计原则。可维护性方面，代码采用模块化结构，每个功能模块相对独立，便于理解和管理。关键参数集中定义，修改时无需深入代码内部。

可扩展性方面，系统支持多种配置参数，用户可以轻松调整工作波长、拓扑荷数、数值孔径等关键参数。模块间的标准接口支持新功能的添加，而不影响现有流程。

计算效率方面，代码优化了数据结构和算法实现。大规模数据处理采用矩阵运算，减少循环操作。内存使用经过优化，避免不必要的数据复制。计算密集型任务支持并行处理。

用户体验方面，代码提供清晰的进度指示和结果反馈。可视化输出采用直观的图形显示，便于结果解读。错误信息提供具体的修正建议，帮助用户快速定位问题。

物理准确性方面，代码基于严格的电磁理论，确保仿真结果的可靠性。数值离散满足收敛要求，边界处理减少人工效应。材料模型采用实测数据，贴近实际情况。

7. 应用价值与扩展潜力

本系统提供的完整解决方案具有重要的应用价值。在科学研究方面，为贝塞尔光束的研究提供了可靠的仿真工具，支持新型光学现象的理论探索。在工程开发方面，为超表面光学器件的设计提供了系统方法，加速产品开发流程。

系统展现出的扩展潜力主要体现在多个方向。多物理场耦合方面，可以引入热学、力学效应分析，研究器件的环境适应性。动态调控方面，可以集成可调材料模型，实现可重构超表面设计。制造误差分析方面，可以引入统计模型，研究加工公差对性能的影响。

自动化优化是另一个重要的扩展方向。通过引入优化算法，可以实现超表面参数的自动调优，找到最佳的性能配置。机器学习技术的集成可以进一步提升设计效率，实现智能化的器件设计。

系统的模块化架构为这些扩展提供了良好的基础，新的功能可以以插件形式集成到现有框架中，保持系统的整洁性和可维护性。这种设计理念确保了系统的长期生命力和适应性。
