基于小信号建模的下垂控制稳定分析，文章完全浮现。 关键词：微电网，下垂控制，小信号模型，根轨迹，稳定性。

该组MATLAB代码通过小信号建模与根轨迹法，分析不同系统参数对微电网下垂控制稳定性的影响，核心是通过计算特征方程根的位置（实轴与虚轴坐标）判断系统是否稳定（根全部位于左半平面则稳定）。

一、代码文件概览

五份代码文件分别聚焦不同参数变量，固定其他参数不变，通过循环迭代改变目标参数，生成根轨迹图。所有文件均忽略电压电流内环因素，仅围绕核心参数与下垂控制系数展开分析。

二、核心计算逻辑

所有文件遵循统一的计算流程，仅目标变量不同，具体步骤如下：

1. 参数初始化：设定固定参数（如Ee=214V、Ve=212V、delta=0.0643rad）与目标变量的迭代范围、步长。
2. 传递系数计算：根据R、X的当前值，通过公式计算kpe、kpd、kqe、kqd四个传递系数，反映系统功率与电压、相位的关联特性。
3. 特征方程构建：基于传递系数与下垂控制参数，生成三阶特征方程的系数向量den=[1, a, b, c]，其中a、b、c由固定参数与传递系数推导得出。

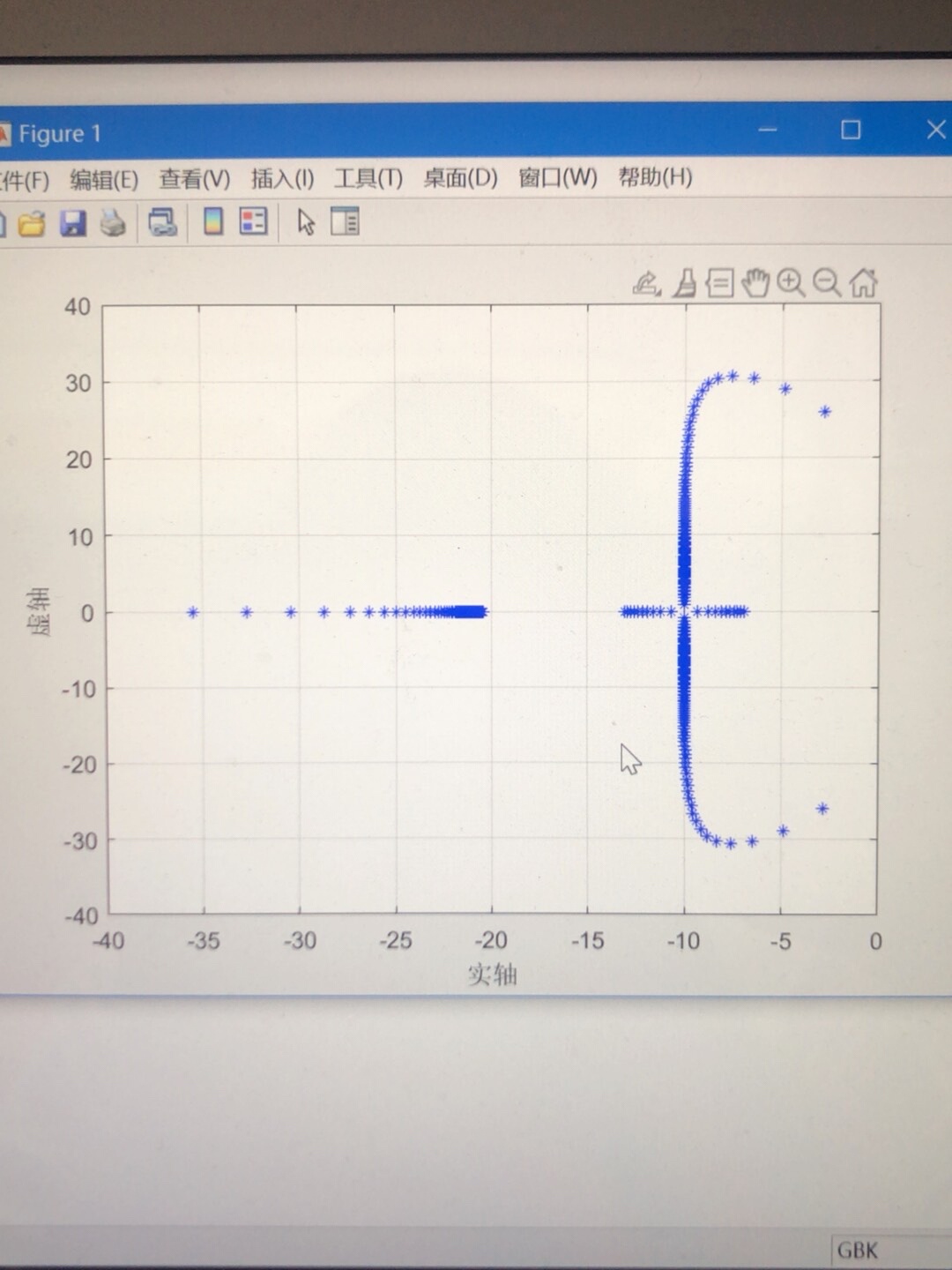

4. 根轨迹生成：求解特征方程的根，提取根的实部（rel）与虚部（img），以蓝色星号在复平面绘制根的位置，形成根轨迹图。
5. 图形配置：固定坐标轴范围（如RX_bh.m轴范围为实轴-35~0、虚轴-60~60），添加网格与坐标轴标签，便于观察参数变化对根位置的影响。

三、稳定性判断依据

代码通过复平面根的位置直接反映系统稳定性，核心规则如下：

• 若所有根的实部均小于0（位于复平面左半区域），则系统稳定，扰动后能恢复平衡状态。
• 若存在根的实部大于0（位于复平面右半区域），则系统不稳定，扰动后会出现发散现象。
• 若根的实部等于0（位于虚轴上），则系统处于临界稳定状态，可能出现持续振荡。

四、各文件分析重点

1. RX_bh.m：分析R与X按固定比例（X=6R）变化时的稳定性，适用于研究阻抗比例对系统的影响。
2. R_bh.m：单独分析电阻R变化的影响，可观察负荷电阻或线路电阻对下垂控制稳定性的敏感程度。
3. X_bh.m：单独分析电抗X变化的影响，聚焦线路电抗或滤波电抗对系统稳定边界的作用。
4. kpkq_bh.m：分析下垂控制系数kp、kq同步变化的影响，为下垂控制参数的整定提供依据（如kp过大会导致根右移，降低稳定性）。
5. wf_bh.m：分析系统角频率wf变化的影响，适用于不同频率等级微电网的稳定性对比。
