主题085：结构动力学仿真前沿技术与发展趋势

1. 引言

1.1 结构动力学仿真的发展历程

结构动力学仿真作为工程科学的重要分支，经历了从简单到复杂、从线性到非线性、从确定性到不确定性的发展历程。早期的结构动力学分析主要依赖于解析方法和简化模型，随着计算机技术的发展，有限元方法（FEM）成为结构动力学仿真的主流工具。进入21世纪，随着人工智能、大数据、云计算等新兴技术的兴起，结构动力学仿真正迎来新的发展机遇和挑战。

1.2 当前面临的挑战与机遇

现代工程结构日益复杂，对结构动力学仿真提出了更高的要求：

多尺度问题：从材料微观结构到宏观结构的全尺度分析
多物理场耦合：结构-热-流-电磁多场耦合动力学
不确定性量化：考虑材料、几何、载荷等不确定性因素
实时仿真需求：数字孪生和在线监测需要实时或准实时仿真能力
大数据处理：海量监测数据的存储、处理和分析

这些挑战催生了结构动力学仿真的前沿技术发展方向。
在这里插入图片描述

1.3 本主题学习目标

本主题旨在介绍结构动力学仿真的前沿技术和发展趋势，包括：

机器学习与人工智能在结构动力学中的应用
数字孪生与实时仿真技术
量子计算在结构动力学中的潜在应用
高性能计算与并行仿真
未来发展趋势展望

通过本主题的学习，读者将了解结构动力学仿真的最新进展，为未来研究和工程应用奠定基础。

2. 机器学习在结构动力学中的应用

2.1 机器学习基础

2.1.1 机器学习概述

机器学习是人工智能的核心分支，通过数据驱动的方式让计算机自动学习和改进。在结构动力学中，机器学习可以：

从大量仿真或实验数据中提取特征和规律
建立数据驱动的代理模型（Surrogate Model）
实现快速预测和实时分析
进行损伤识别和结构健康监测

2.1.2 常用机器学习算法

监督学习算法：

神经网络（NN）：包括前馈神经网络、卷积神经网络（CNN）、循环神经网络（RNN）等
支持向量机（SVM）：用于分类和回归问题
随机森林（RF）：集成学习方法，具有较好的泛化能力
高斯过程（GP）：提供预测的不确定性估计

无监督学习算法：

聚类分析（K-means, DBSCAN）：用于损伤识别和模态分类
主成分分析（PCA）：降维和特征提取
自编码器（Autoencoder）：特征学习和异常检测

强化学习：

用于结构振动控制和优化设计

2.1.3 深度学习在结构动力学中的优势

深度学习通过多层神经网络可以：

自动提取高维数据的层次化特征
处理非线性关系复杂的结构动力学问题
实现端到端的学习，减少人工特征工程
利用大规模数据提升模型性能

2.2 神经网络代理模型

2.2.1 代理模型概念

代理模型（Surrogate Model）是复杂仿真模型的简化近似，可以：

大幅降低计算成本
实现实时预测
支持优化设计和不确定性分析
便于嵌入数字孪生系统

2.2.2 神经网络代理模型构建流程

数据生成：通过有限元仿真或实验获取训练数据
数据预处理：归一化、降维、特征工程
网络设计：确定网络结构（层数、神经元数、激活函数）
模型训练：使用训练数据优化网络参数
模型验证：评估模型精度和泛化能力
模型部署：集成到实际应用系统中

2.2.3 物理信息神经网络（PINN）

物理信息神经网络（Physics-Informed Neural Networks, PINN）将物理定律（如运动方程）嵌入神经网络损失函数：

控制方程约束：满足微分方程
初始条件约束：满足初始状态
边界条件约束：满足边界条件
数据拟合：匹配观测数据

PINN的优势：

需要较少的训练数据
满足物理一致性
可处理逆问题
具有良好的外推能力

2.3 损伤识别与结构健康监测

2.3.1 基于机器学习的损伤识别

传统损伤识别方法依赖于精确的物理模型，而机器学习方法可以：

直接从振动数据中学习损伤特征
处理复杂结构的非线性行为
适应环境变化和测量噪声
实现在线实时监测

2.3.2 深度学习方法

卷积神经网络（CNN）：

处理时频图像（如小波变换、短时傅里叶变换结果）
自动提取损伤敏感特征
适用于图像化的损伤检测

循环神经网络（RNN/LSTM）：

处理时间序列振动数据
捕捉动态变化特征
适用于时变损伤识别

图神经网络（GNN）：

处理结构拓扑信息
学习节点和边的特征
适用于复杂结构网络

2.3.3 迁移学习与少样本学习

在实际工程中，损伤数据往往稀缺。迁移学习和少样本学习方法可以：

利用仿真数据预训练模型
通过少量实测数据微调
实现跨结构的损伤识别
降低数据收集成本

2.4 模型降阶与快速仿真

2.4.1 传统降阶方法回顾

模态叠加法：基于模态截断
Guyan减缩：静力凝聚
Krylov子空间法：基于矩匹配
平衡截断：基于可控性和可观测性

2.4.2 基于机器学习的降阶方法

本征正交分解（POD）与机器学习结合：

使用POD提取主要模态
用神经网络学习降阶系数演化
实现非线性降阶模型

自编码器降阶：

编码器：将高维状态映射到低维潜空间
解码器：从潜空间重构高维状态
端到端学习最优降阶基

深度神经网络降阶：

直接学习输入-输出的映射关系
无需显式的降阶基
适用于强非线性问题

2.4.3 实时仿真应用

机器学习降阶模型在实时仿真中的应用：

数字孪生：实时更新结构状态
主动控制：快速预测响应
优化设计：加速设计迭代
虚拟传感：估计不可测状态

2.5 不确定性量化与可靠性分析

2.5.1 传统不确定性方法

蒙特卡洛模拟：精度高但计算量大
多项式混沌展开：收敛快但维数受限
随机有限元法：理论成熟但实现复杂

2.5.2 机器学习方法

高斯过程回归：

提供预测均值和方差
自然地量化不确定性
适用于小样本问题

贝叶斯神经网络：

权重为概率分布
预测包含不确定性
适用于复杂非线性问题

生成模型：

生成对抗网络（GAN）：生成样本
变分自编码器（VAE）：学习潜在分布
扩散模型：高质量样本生成

2.5.3 可靠性分析应用

机器学习方法在可靠性分析中的应用：

代理模型：替代耗时的有限元仿真
重要性采样：指导样本生成
失效面学习：直接学习失效边界
小失效概率估计：处理极端事件

3. 数字孪生与实时仿真

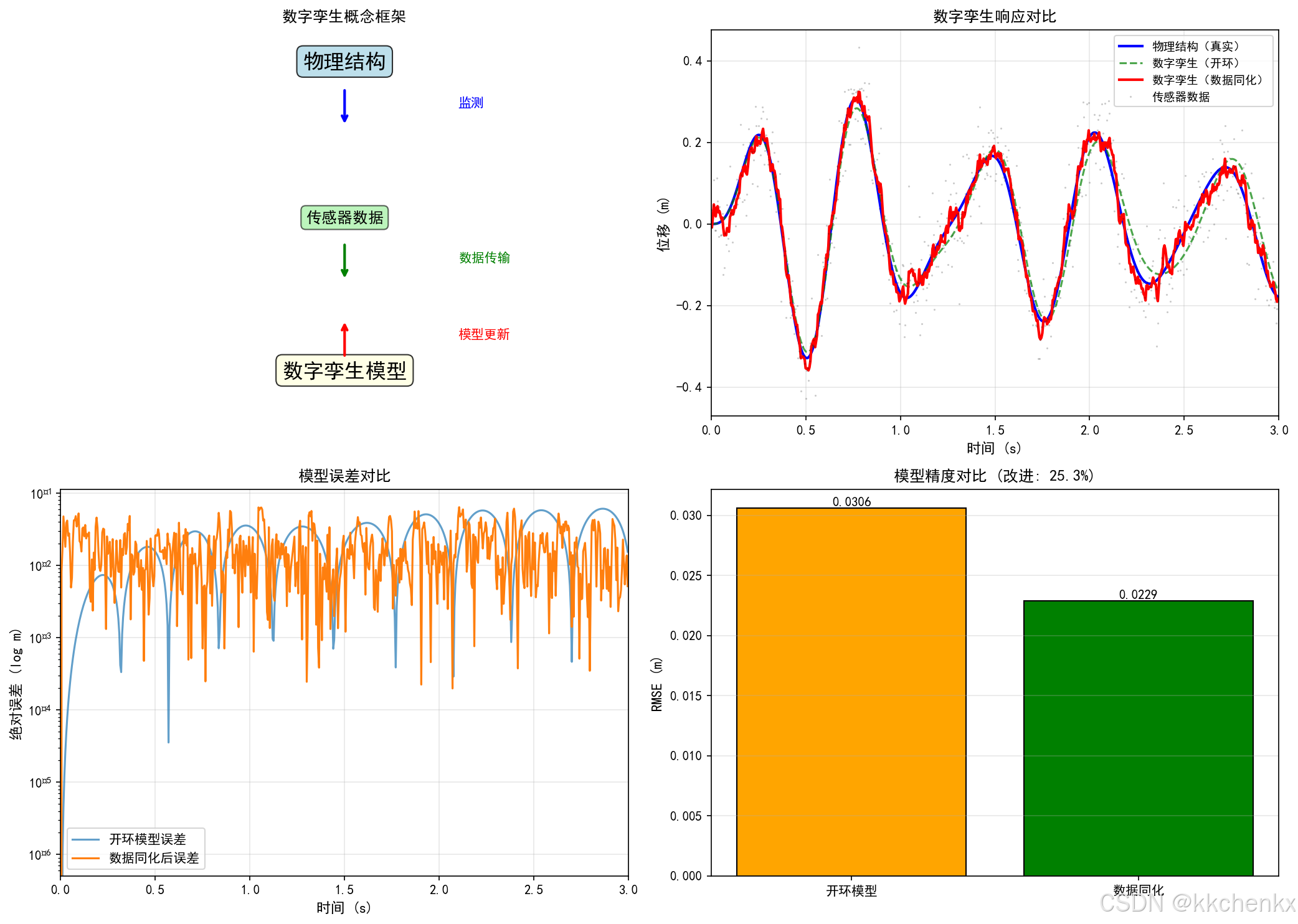

3.1 数字孪生概念

3.1.1 数字孪生的定义

数字孪生（Digital Twin）是物理实体在数字空间的虚拟映射，通过实时数据连接实现：

实时同步：虚拟模型与物理实体状态一致
预测分析：预测未来行为和剩余寿命
优化决策：支持运维和优化决策
虚实交互：双向信息流动

3.1.2 数字孪生的关键技术

感知技术：

传感器网络部署
数据采集与传输
边缘计算预处理

建模技术：

高保真物理模型
数据驱动模型
多尺度多物理场模型

仿真技术：

实时仿真算法
模型降阶技术
并行计算加速

融合技术：

数据同化（Data Assimilation）
模型更新与校准
不确定性量化

3.1.3 数字孪生在结构工程中的应用

桥梁健康监测：

实时监测应力、位移、振动
预测结构退化
优化维护策略

风力发电机：

叶片损伤监测
载荷预测
发电效率优化

航空航天结构：

飞行中结构状态监测
疲劳寿命预测
维修决策支持

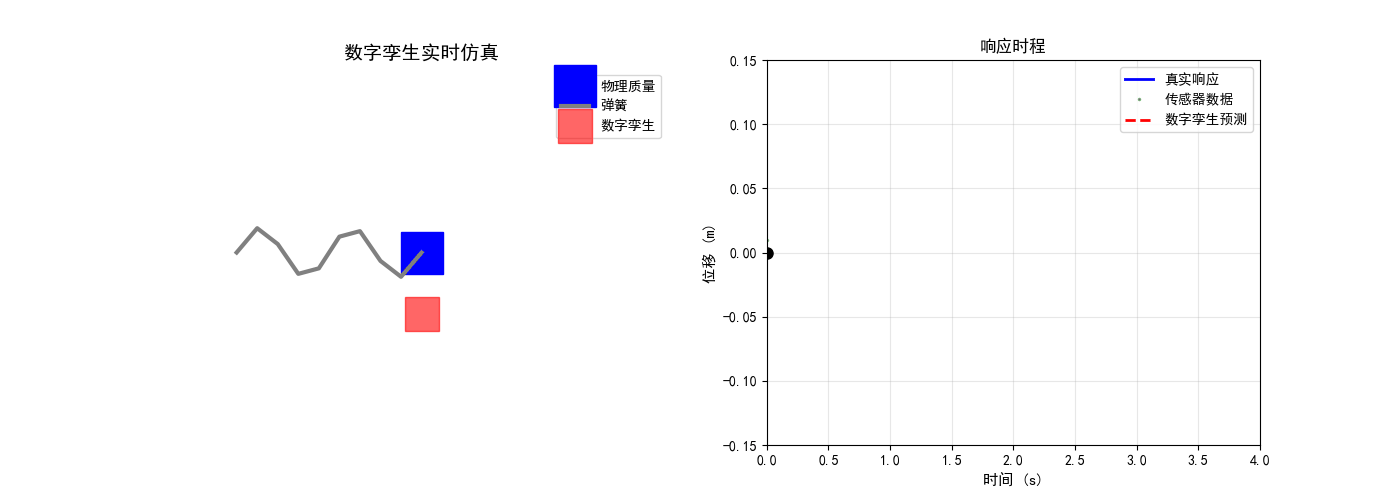

3.2 实时仿真技术

3.2.1 实时仿真的挑战

结构动力学实时仿真面临的主要挑战：

计算速度：有限元仿真通常耗时较长
模型精度：简化模型可能损失精度
数值稳定性：实时积分需要保证稳定
硬件资源：嵌入式系统资源受限

3.2.2 实时仿真方法

显式积分方法：

中心差分法
条件稳定但每步计算量小
适合大规模并行

隐式积分方法：

Newmark-beta法
无条件稳定但需解方程
适合小模型或降阶模型

混合积分方法：

子结构采用不同积分方法
平衡精度和效率

3.2.3 硬件加速技术

GPU加速：

大规模并行计算
矩阵运算加速
适合显式有限元

FPGA加速：

定制化硬件逻辑
低延迟高吞吐
适合实时控制

专用AI芯片：

神经网络推理加速
低功耗高性能
适合边缘部署

3.3 数据同化与模型更新

3.3.1 数据同化概念

数据同化（Data Assimilation）将观测数据与模型预测融合，获得最优状态估计：

状态估计：估计当前结构状态
参数识别：识别模型参数
预测校正：提高预测精度

3.3.2 卡尔曼滤波族

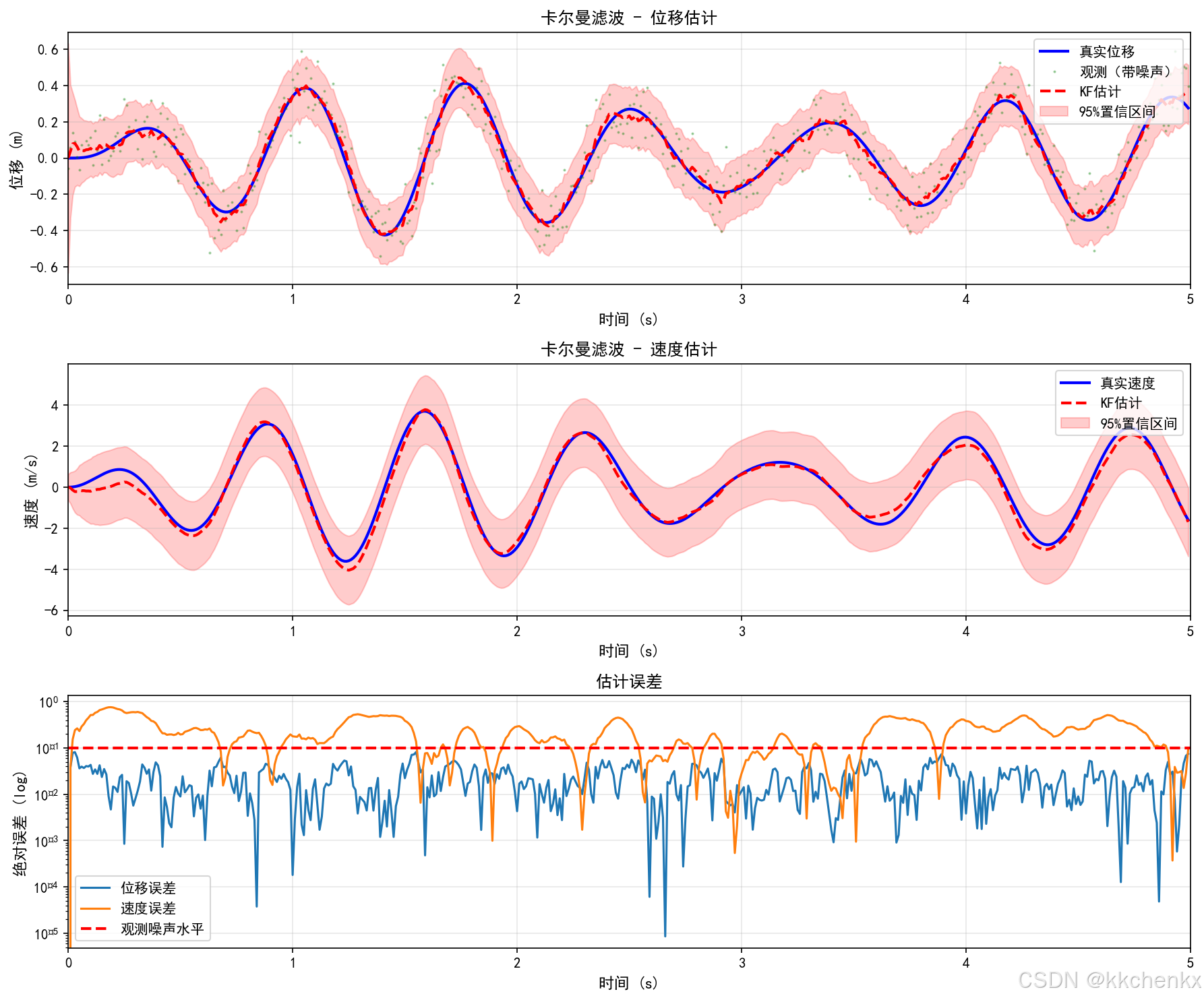

卡尔曼滤波（KF）：

线性系统最优估计
递推计算高效

扩展卡尔曼滤波（EKF）：

非线性系统线性化
广泛应用于结构动力学

无迹卡尔曼滤波（UKF）：

无需求导数
处理强非线性

粒子滤波（PF）：

非高斯非线性
计算量大但精度高

集成卡尔曼滤波（EnKF）：

基于蒙特卡洛样本
适合高维系统

3.3.3 变分同化方法

三维变分（3D-Var）：

静态最优估计
最小化代价函数

四维变分（4D-Var）：

考虑时间演化
利用多时次观测

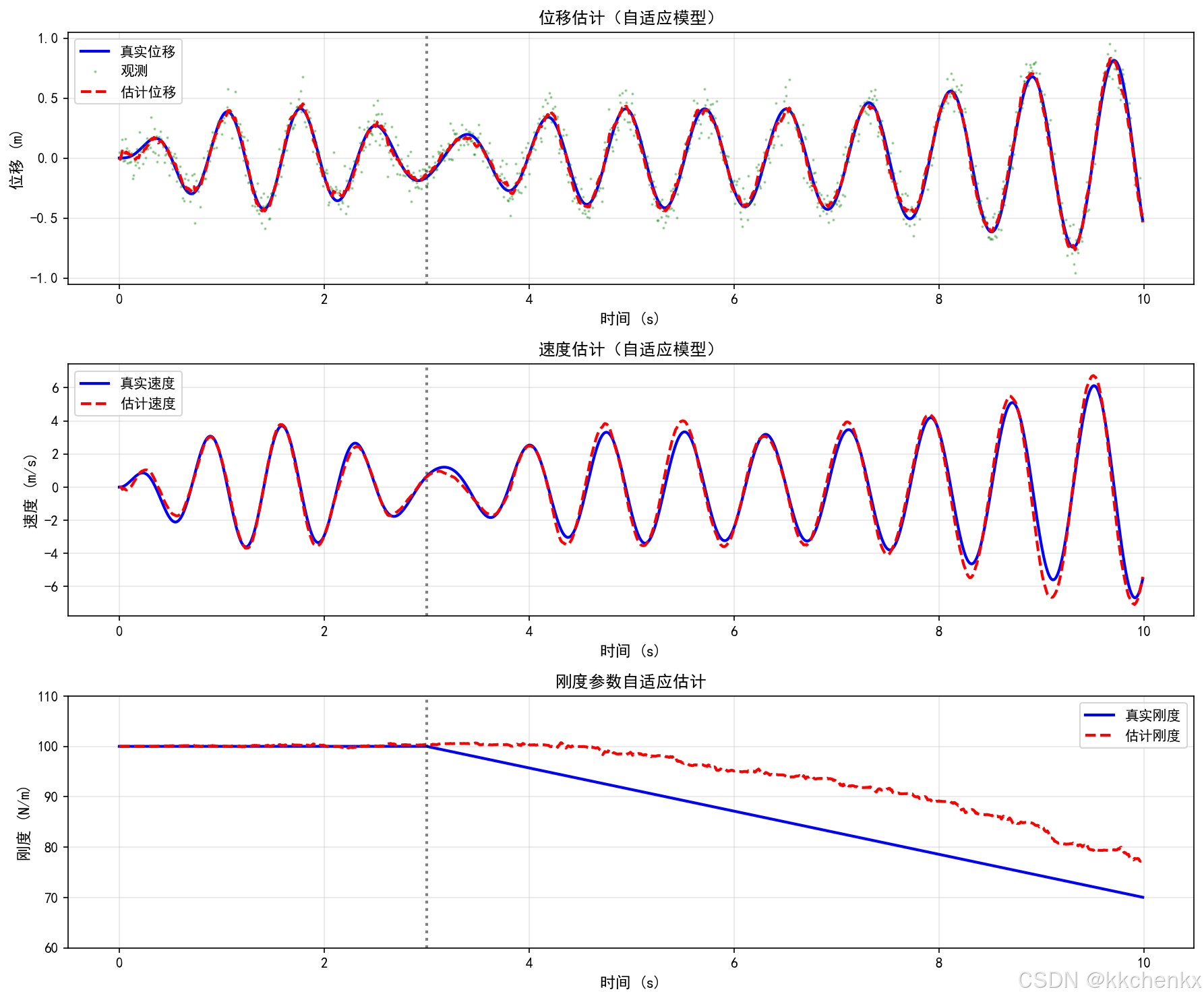

3.3.4 模型更新策略

在线更新：

实时调整模型参数
适应结构变化
计算效率高

离线更新：

定期重新校准模型
精度更高
适合长期趋势分析

3.4 边缘计算与物联网

3.4.1 边缘计算架构

边缘计算将计算能力下沉到数据源头：

传感器层：数据采集
边缘层：本地处理和决策
云层：大数据分析和模型训练

3.4.2 物联网在结构监测中的应用

无线传感器网络：

大规模部署
低功耗设计
自组织网络

5G通信技术：

高带宽低延迟
支持海量连接
实时数据传输

3.4.3 边缘AI

在边缘设备上运行AI模型：

模型压缩：剪枝、量化、知识蒸馏
轻量级模型：MobileNet、EfficientNet
联邦学习：分布式训练保护隐私

4. 量子计算在结构动力学中的潜在应用

4.1 量子计算基础

4.1.1 量子比特与量子门

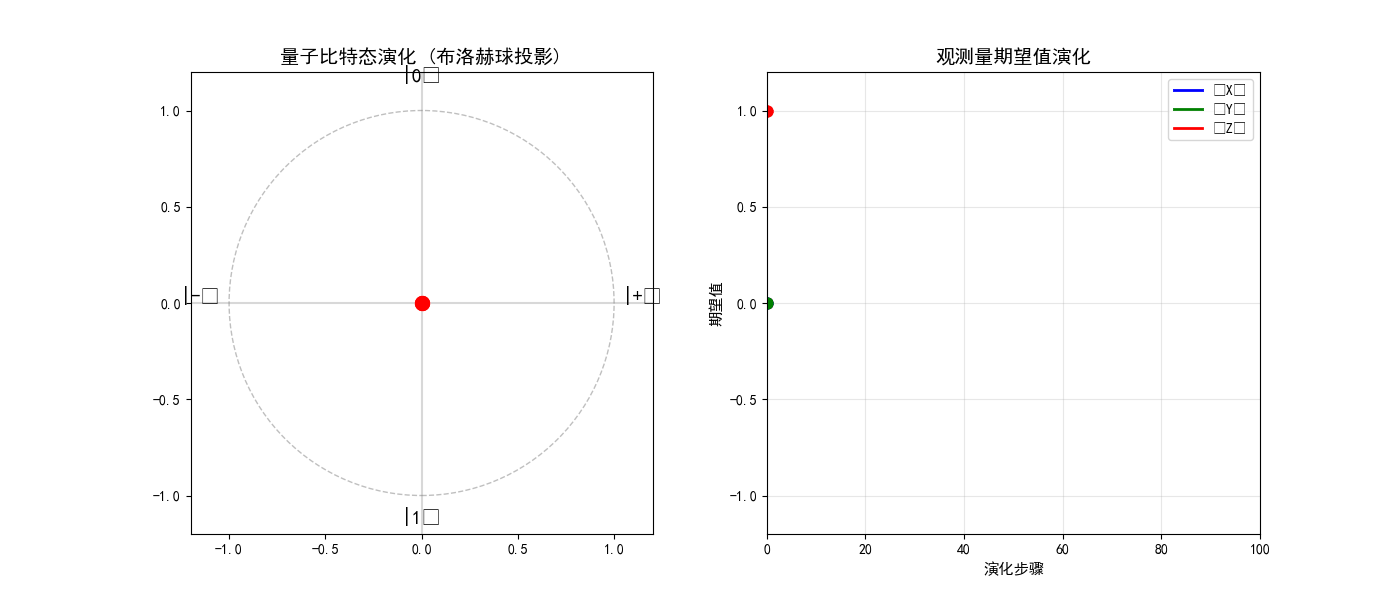

量子比特（Qubit）：

叠加态：|ψ⟩ = α|0⟩ + β|1⟩
纠缠态：多量子比特关联
测量坍缩：概率性结果

量子门：

单量子比特门：Hadamard、Pauli门
双量子比特门：CNOT、SWAP
通用量子门集

4.1.2 量子算法概述

Shor算法：

大数质因数分解
威胁RSA加密

Grover算法：

无序数据库搜索
二次加速

量子模拟：

模拟量子系统
化学分子模拟

量子机器学习：

量子神经网络
量子支持向量机

4.2 量子计算在结构动力学中的潜在应用

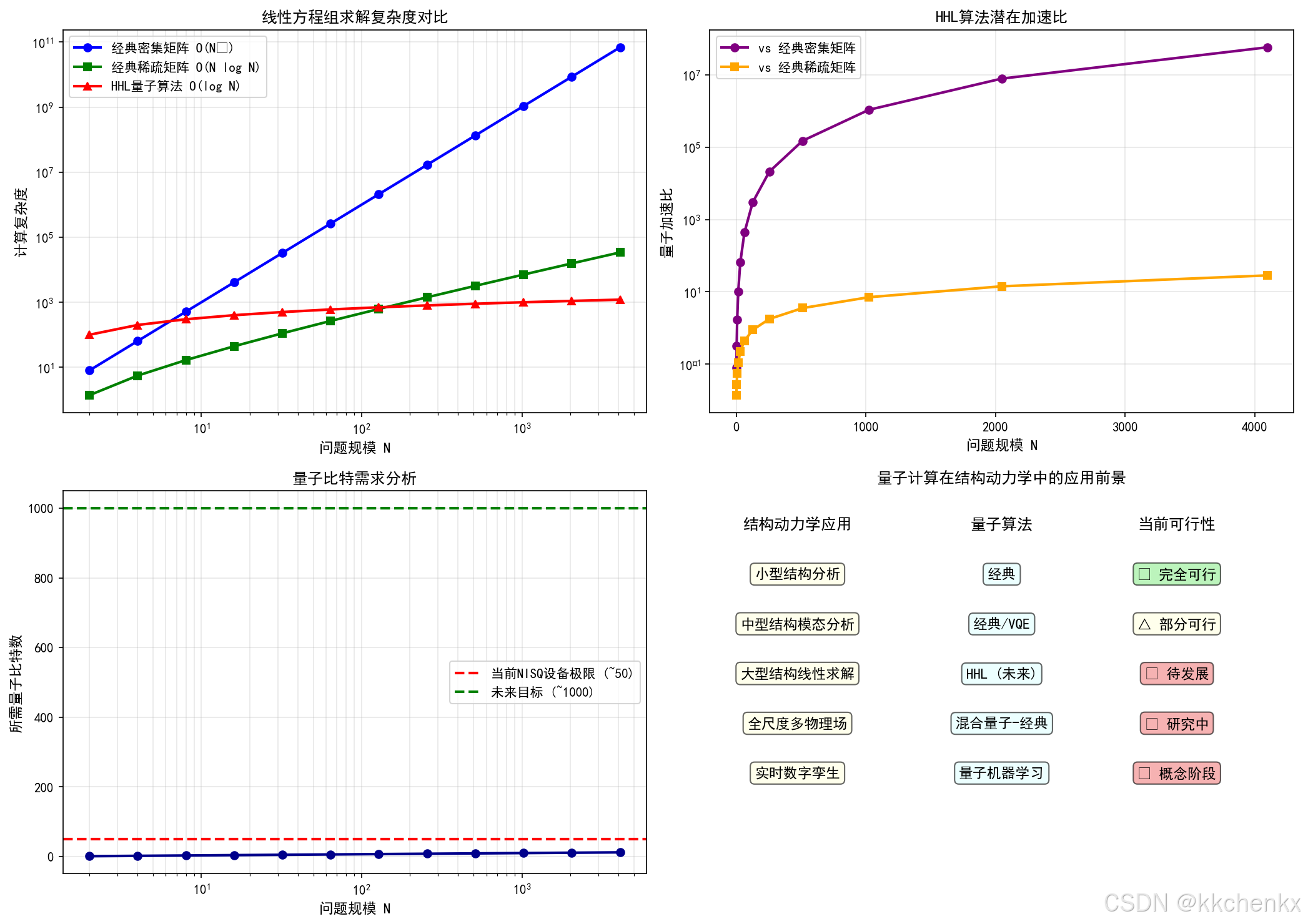

4.2.1 线性方程组求解

结构动力学中的有限元分析最终归结为求解大型线性方程组：

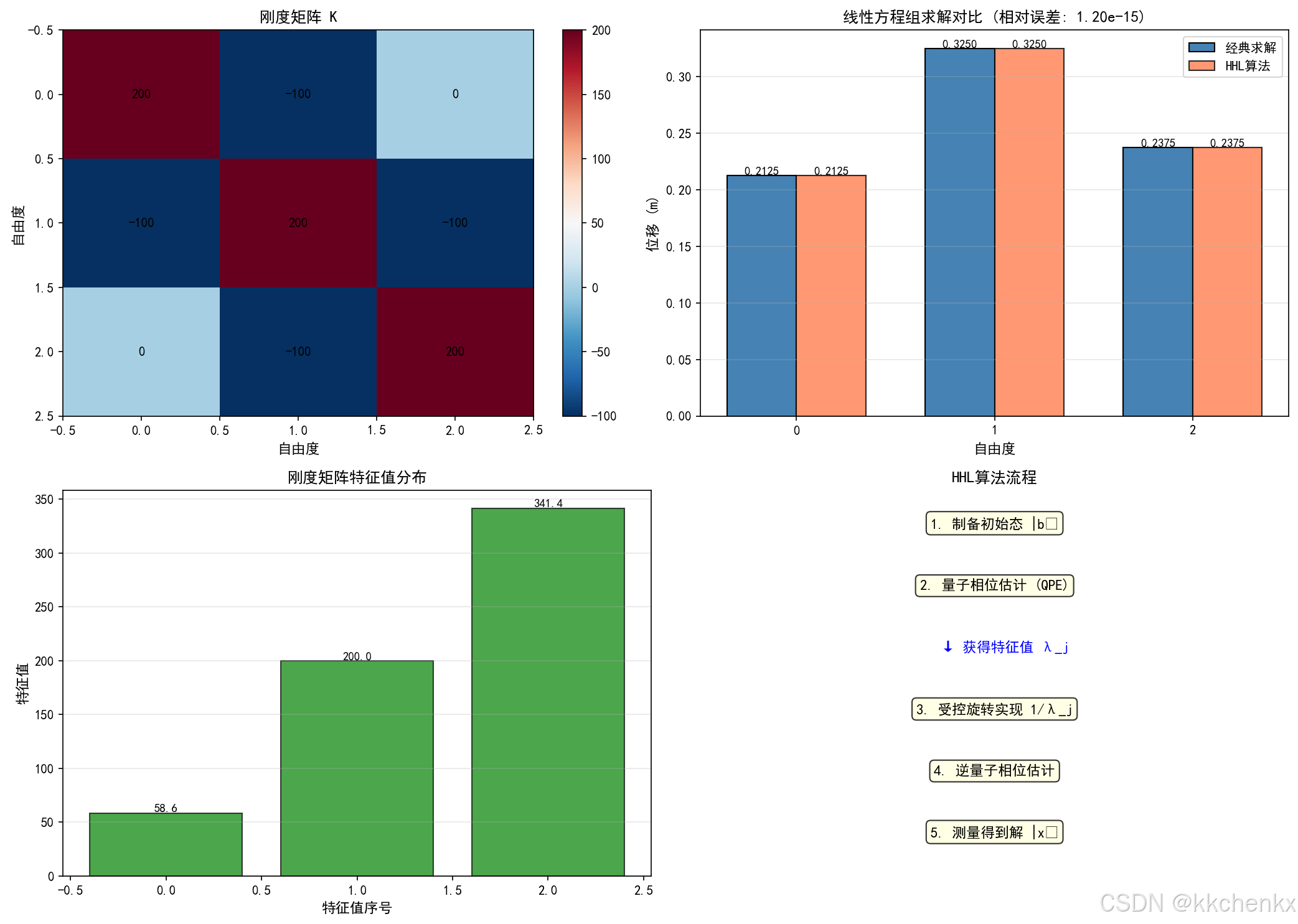

HHL算法：

量子线性方程组求解
指数级加速（条件数依赖）
适用稀疏矩阵

变分量子线性求解器（VQLS）：

适用于NISQ设备
混合量子-经典算法
实际应用潜力大

4.2.2 特征值问题

模态分析需要求解广义特征值问题：

量子相位估计（QPE）：

估计特征值
需要大量量子比特

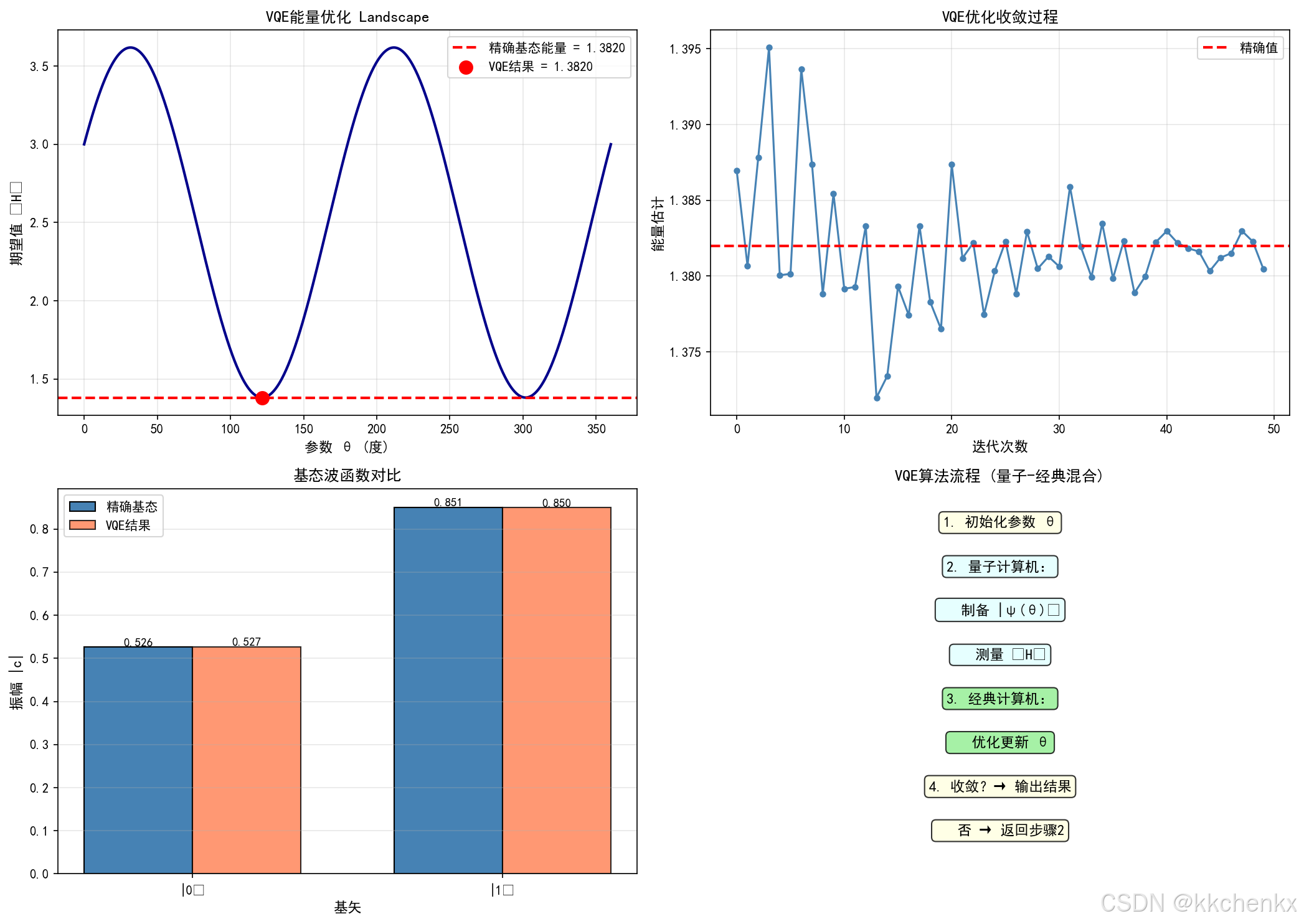

变分量子特征求解器（VQE）：

适用于NISQ设备
寻找基态和激发态
化学和材料科学已有应用

4.2.3 优化问题

结构优化设计涉及复杂优化问题：

量子近似优化算法（QAOA）：

组合优化问题
适用于NISQ设备
拓扑优化潜力

量子退火：

D-Wave系统实现
二次无约束二值优化
结构优化应用探索

4.2.4 机器学习加速

量子神经网络：

参数化量子电路
量子优势待验证

量子支持向量机：

核函数量子计算
指数级特征空间

4.3 当前挑战与未来展望

4.3.1 技术挑战

硬件限制：

量子比特数量少
相干时间短
错误率高

算法限制：

数据输入输出瓶颈
经典-量子接口
误差校正需求

应用挑战：

问题映射复杂
量子优势不明确
工程实用性待验证

4.3.2 发展路线图

近期（5年内）：

NISQ算法探索
小规模问题验证
混合算法开发

中期（10年内）：

误差校正实现
数百量子比特系统
特定问题量子优势

远期（20年内）：

通用量子计算机
大规模工程应用
变革性技术突破

5. 高性能计算与并行仿真

5.1 高性能计算架构

5.1.1 并行计算模型

共享内存模型：

OpenMP并行
多线程编程
适合节点内并行

分布式内存模型：

MPI并行
多进程通信
适合大规模集群

异构计算模型：

CPU+GPU协同
CUDA/OpenCL编程
适合数据并行任务

5.1.2 现代超级计算机

TOP500概况：

亿亿次计算能力
异构架构主流
功耗优化重要

中国超算：

神威·太湖之光
天河系列
自主芯片发展

5.2 结构动力学并行算法

5.2.1 并行有限元方法

区域分解法：

将结构划分为子域
子域并行计算
界面协调求解

并行线性求解器：

并行直接求解器（MUMPS、SuperLU）
并行迭代求解器（PETSc、Trilinos）
代数多重网格（AMG）

并行特征值求解：

子空间迭代并行化
Lanczos算法并行化
谱变换技术

5.2.2 显式动力学并行

中心差分法并行：

单元计算 embarrassingly parallel
通信需求低
GPU加速效果显著

接触碰撞并行：

接触搜索并行化
负载均衡挑战
动态任务调度

5.2.3 隐式动力学并行

Newmark法并行：

并行矩阵组装
并行线性求解
预条件技术

模态叠加法并行：

模态分析并行化
响应叠加并行化
适合大规模问题

5.3 云计算与仿真即服务

5.3.1 云计算平台

基础设施即服务（IaaS）：

弹性计算资源
按需付费模式
适合峰值计算需求

平台即服务（PaaS）：

预配置仿真环境
自动化部署
降低使用门槛

软件即服务（SaaS）：

浏览器访问仿真
无需本地安装
协作和共享便利

5.3.2 仿真工作流自动化

容器化技术：

Docker容器
环境一致性
可移植性

工作流编排：

Kubernetes
自动化仿真流程
资源调度优化

5.3.3 仿真大数据管理

数据存储：

分布式文件系统
对象存储
数据湖架构

数据可视化：

云端可视化
交互式后处理
VR/AR集成

6. 未来发展趋势

6.1 技术融合趋势

6.1.1 AI+仿真

智能仿真：

AI辅助网格划分
智能求解器选择
结果自动解释

生成式设计：

AI驱动设计探索
拓扑优化自动化
多目标优化

6.1.2 物理+数据

物理信息机器学习：

物理约束嵌入
数据效率提升
可解释性增强

数字孪生进化：

虚实深度融合
自主决策能力
全生命周期管理

6.2 应用拓展方向

6.2.1 智能基础设施

智慧桥梁：

自感知自诊断
预测性维护
交通荷载优化

智能建筑：

地震响应自适应
舒适度智能调节
能耗优化

6.2.2 可持续设计

绿色结构：

材料优化
寿命周期分析
碳足迹评估

韧性城市：

多灾害模拟
城市尺度仿真
应急响应优化

6.3 教育与人才培养

6.3.1 跨学科教育

知识结构更新：

力学+计算机+数据科学
理论与实践结合
终身学习能力

实践能力培养：

真实项目经验
跨学科团队协作
创新思维训练

6.3.2 仿真平台建设

开源生态：

开源仿真软件
社区协作开发
知识共享传播

云仿真教育：

在线仿真平台
远程实验教学
资源共享

7. 总结与展望

7.1 主要结论

本主题介绍了结构动力学仿真的前沿技术和发展趋势：

机器学习：为结构动力学提供了数据驱动的新范式，在代理模型、损伤识别、模型降阶等方面展现出巨大潜力。
数字孪生：实现了物理结构与虚拟模型的实时同步，为结构健康监测和智能运维提供了技术基础。
量子计算：虽然尚处于早期阶段，但在求解大规模线性方程组和优化问题上具有理论优势，值得持续关注。
高性能计算：并行计算和云计算为大规模结构动力学仿真提供了计算支撑，仿真即服务成为新趋势。

7.2 未来展望

结构动力学仿真将朝着以下方向发展：

智能化：AI深度融入仿真全流程
实时化：数字孪生实现虚实同步
普惠化：云计算降低仿真门槛
绿色化：可持续设计成为重要考量
融合化：多物理场、多尺度、多方法融合

7.3 学习建议

对于希望深入结构动力学仿真前沿技术的读者，建议：

夯实基础：深入理解结构动力学基本原理
掌握工具：熟练使用现代仿真软件和编程语言
关注前沿：跟踪最新研究进展和技术动态
实践应用：参与实际工程项目积累经验
跨界学习：了解AI、数据科学、量子计算等相关领域

完整Python代码实现

以下是本主题的完整Python仿真代码：

"""
案例1: 机器学习在结构动力学中的应用
=====================================
本案例演示:

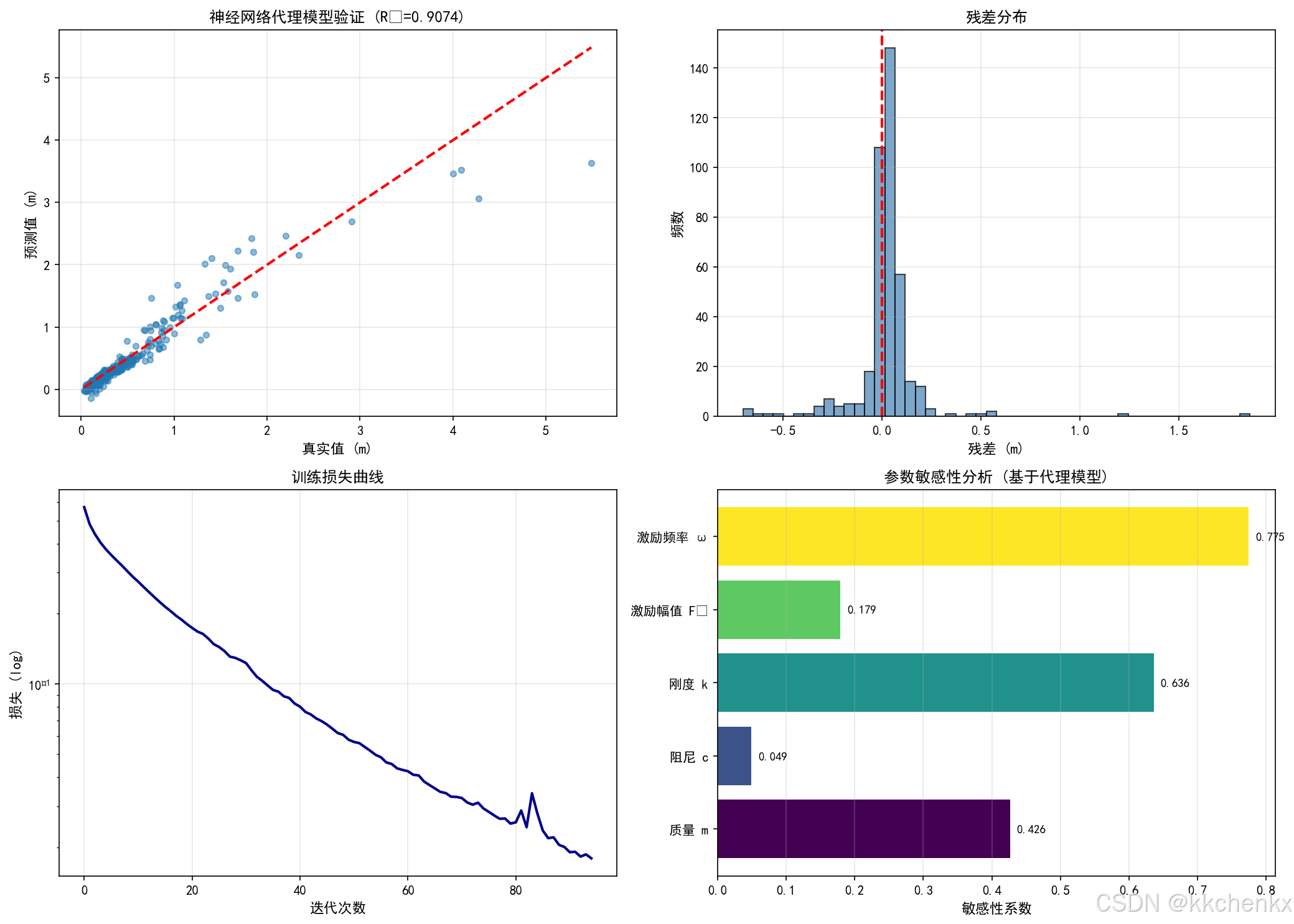

1. 神经网络代理模型构建

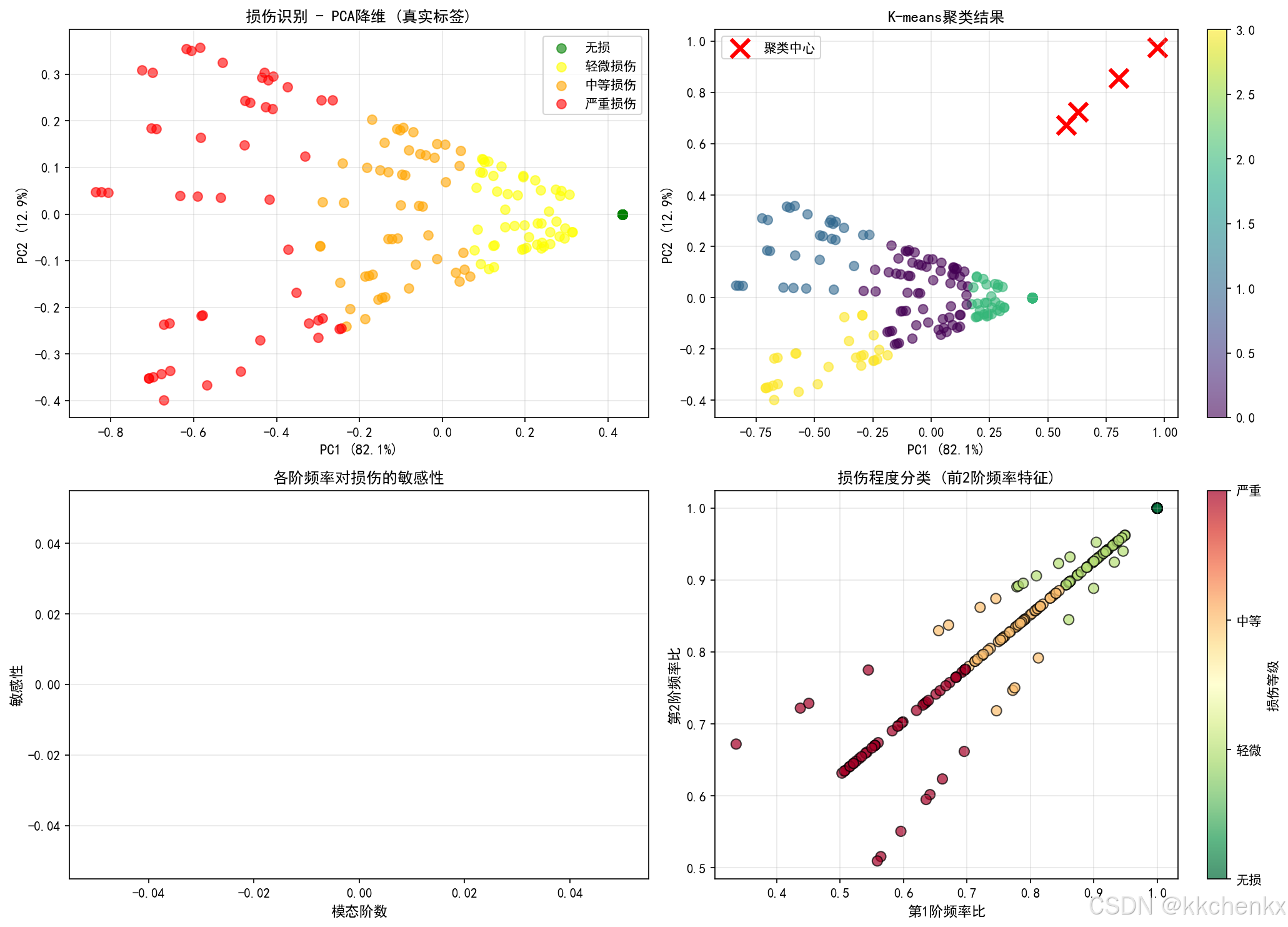

2. 基于机器学习的损伤识别

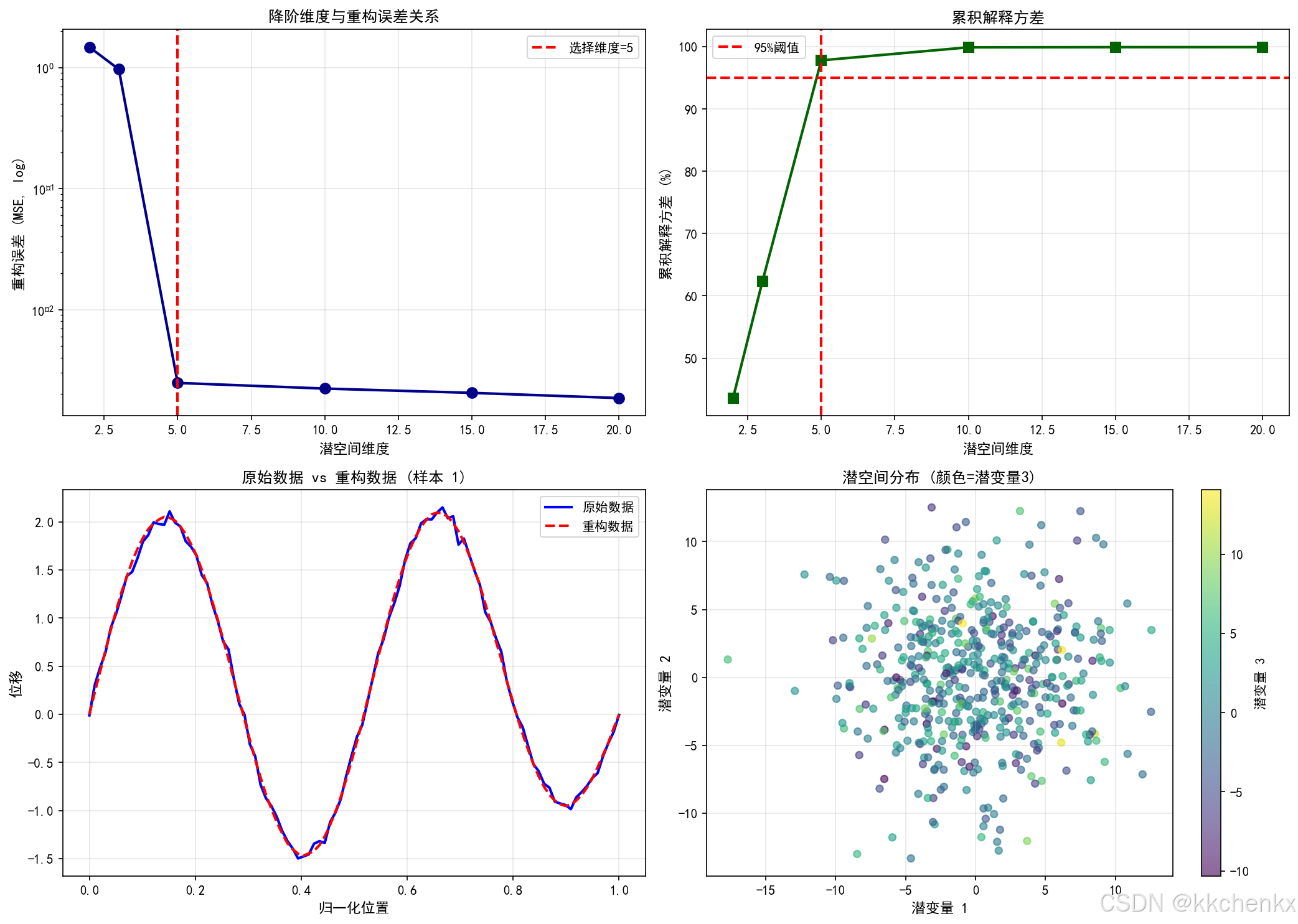

3. 自编码器模型降阶
"""

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.animation import FuncAnimation
import matplotlib
matplotlib.use('Agg')
from sklearn.neural_network import MLPRegressor
from sklearn.preprocessing import StandardScaler
from sklearn.model_selection import train_test_split
from sklearn.metrics import mean_squared_error, r2_score
from sklearn.cluster import KMeans
from sklearn.decomposition import PCA
import warnings
warnings.filterwarnings('ignore')

# 设置中文字体
plt.rcParams['font.sans-serif'] = ['SimHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

print("="*70)
print("案例1: 机器学习在结构动力学中的应用")
print("="*70)

# ==============================================================================
# 1. 神经网络代理模型
# ==============================================================================
print("\n1. 神经网络代理模型构建...")
print("-" * 50)

def sdof_response(m, c, k, F0, omega, t_max=10, dt=0.01):
    """
    单自由度系统简谐激励响应（解析解）

    Parameters:
    -----------
    m, c, k : float
        质量、阻尼、刚度
    F0 : float
        激励幅值
    omega : float
        激励频率
    t_max : float
        计算时间
    dt : float
        时间步长

    Returns:
    --------
    t : ndarray
        时间向量
    u : ndarray
        位移响应
    u_max : float
        最大位移幅值
    """
    t = np.arange(0, t_max, dt)

    # 系统参数
    omega_n = np.sqrt(k / m)  # 固有频率
    zeta = c / (2 * np.sqrt(k * m))  # 阻尼比
    omega_d = omega_n * np.sqrt(1 - zeta**2)  # 阻尼频率

    # 频率比
    r = omega / omega_n

    # 稳态响应幅值和相位
    H = 1 / np.sqrt((1 - r**2)**2 + (2*zeta*r)**2)
    phi = np.arctan2(2*zeta*r, 1 - r**2)

    # 稳态响应
    u_steady = (F0 / k) * H * np.sin(omega * t - phi)

    # 瞬态响应（假设初始静止）
    A = -(F0/k) * H * np.sin(-phi)
    B = -(F0/k) * H * (omega*np.cos(-phi) + zeta*omega_n*np.sin(-phi)) / omega_d

    u_transient = np.exp(-zeta * omega_n * t) * (A * np.cos(omega_d * t) + B * np.sin(omega_d * t))

    u = u_transient + u_steady
    u_max = np.max(np.abs(u))

    return t, u, u_max


def generate_training_data(n_samples=1000):
    """
    生成训练数据

    输入参数: [m, c, k, F0, omega]
    输出: 最大位移响应
    """
    np.random.seed(42)

    # 参数范围
    m_range = [0.5, 2.0]      # 质量 (kg)
    c_range = [0.1, 1.0]      # 阻尼 (N·s/m)
    k_range = [50, 200]       # 刚度 (N/m)
    F0_range = [5, 20]        # 激励幅值 (N)
    omega_range = [1, 15]     # 激励频率 (rad/s)

    # 生成随机参数
    m = np.random.uniform(*m_range, n_samples)
    c = np.random.uniform(*c_range, n_samples)
    k = np.random.uniform(*k_range, n_samples)
    F0 = np.random.uniform(*F0_range, n_samples)
    omega = np.random.uniform(*omega_range, n_samples)

    X = np.column_stack([m, c, k, F0, omega])

    # 计算响应
    y = np.array([sdof_response(mi, ci, ki, F0i, omegai)[2]
                  for mi, ci, ki, F0i, omegai in zip(m, c, k, F0, omega)])

    return X, y


def plot_surrogate_model():
    """神经网络代理模型构建与验证"""

    # 生成数据
    print("生成训练数据...")
    X, y = generate_training_data(n_samples=2000)

    # 划分训练集和测试集
    X_train, X_test, y_train, y_test = train_test_split(X, y, test_size=0.2, random_state=42)

    # 数据标准化
    scaler_X = StandardScaler()
    scaler_y = StandardScaler()

    X_train_scaled = scaler_X.fit_transform(X_train)
    X_test_scaled = scaler_X.transform(X_test)
    y_train_scaled = scaler_y.fit_transform(y_train.reshape(-1, 1)).ravel()

    # 训练神经网络
    print("训练神经网络代理模型...")
    mlp = MLPRegressor(
        hidden_layer_sizes=(64, 32, 16),
        activation='relu',
        solver='adam',
        alpha=0.001,
        learning_rate_init=0.001,
        max_iter=1000,
        early_stopping=True,
        validation_fraction=0.1,
        random_state=42
    )

    mlp.fit(X_train_scaled, y_train_scaled)

    # 预测
    y_pred_scaled = mlp.predict(X_test_scaled)
    y_pred = scaler_y.inverse_transform(y_pred_scaled.reshape(-1, 1)).ravel()

    # 评估
    r2 = r2_score(y_test, y_pred)
    rmse = np.sqrt(mean_squared_error(y_test, y_pred))

    print(f"  R² 分数: {r2:.4f}")
    print(f"  RMSE: {rmse:.6f}")
    print(f"  训练迭代次数: {mlp.n_iter_}")
    print(f"  损失值: {mlp.loss_:.6f}")

    # 可视化
    fig, axes = plt.subplots(2, 2, figsize=(14, 10))

    # 1. 预测 vs 真实值
    ax = axes[0, 0]
    ax.scatter(y_test, y_pred, alpha=0.5, s=20)
    ax.plot([y_test.min(), y_test.max()], [y_test.min(), y_test.max()], 'r--', lw=2)
    ax.set_xlabel('真实值 (m)', fontsize=11)
    ax.set_ylabel('预测值 (m)', fontsize=11)
    ax.set_title(f'神经网络代理模型验证 (R²={r2:.4f})', fontsize=12)
    ax.grid(True, alpha=0.3)

    # 2. 残差分布
    ax = axes[0, 1]
    residuals = y_test - y_pred
    ax.hist(residuals, bins=50, edgecolor='black', alpha=0.7, color='steelblue')
    ax.axvline(x=0, color='r', linestyle='--', linewidth=2)
    ax.set_xlabel('残差 (m)', fontsize=11)
    ax.set_ylabel('频数', fontsize=11)
    ax.set_title('残差分布', fontsize=12)
    ax.grid(True, alpha=0.3)

    # 3. 训练损失曲线
    ax = axes[1, 0]
    ax.semilogy(mlp.loss_curve_, linewidth=2, color='darkblue')
    ax.set_xlabel('迭代次数', fontsize=11)
    ax.set_ylabel('损失 (log)', fontsize=11)
    ax.set_title('训练损失曲线', fontsize=12)
    ax.grid(True, alpha=0.3)

    # 4. 参数敏感性分析（使用代理模型）
    ax = axes[1, 1]

    # 基准参数
    base_params = np.array([1.0, 0.3, 100.0, 10.0, 8.0])
    param_names = ['质量 m', '阻尼 c', '刚度 k', '激励幅值 F₀', '激励频率 ω']
    param_indices = [0, 1, 2, 3, 4]

    sensitivities = []
    for i in range(5):
        # 变化范围 ±20%
        param_range = np.linspace(0.8, 1.2, 50)
        responses = []
        for factor in param_range:
            params = base_params.copy()
            params[i] *= factor
            params_scaled = scaler_X.transform(params.reshape(1, -1))
            resp_scaled = mlp.predict(params_scaled)
            resp = scaler_y.inverse_transform(resp_scaled.reshape(-1, 1))[0, 0]
            responses.append(resp)

        responses = np.array(responses)
        # 计算敏感性（归一化）
        sensitivity = np.std(responses) / np.mean(responses)
        sensitivities.append(sensitivity)

    colors = plt.cm.viridis(np.linspace(0, 1, 5))
    bars = ax.barh(param_names, sensitivities, color=colors)
    ax.set_xlabel('敏感性系数', fontsize=11)
    ax.set_title('参数敏感性分析 (基于代理模型)', fontsize=12)
    ax.grid(True, alpha=0.3, axis='x')

    # 添加数值标签
    for bar, sens in zip(bars, sensitivities):
        ax.text(bar.get_width() + 0.01, bar.get_y() + bar.get_height()/2,
                f'{sens:.3f}', va='center', fontsize=9)

    plt.tight_layout()
    plt.savefig('surrogate_model.png', dpi=150, bbox_inches='tight')
    print("代理模型图已保存")
    plt.close()

    return mlp, scaler_X, scaler_y


# ==============================================================================
# 2. 基于机器学习的损伤识别
# ==============================================================================
print("\n2. 基于机器学习的损伤识别...")
print("-" * 50)

def simulate_damaged_structure(n_modes=10, damage_scenarios=None):
    """
    模拟不同损伤工况下的结构模态参数

    Parameters:
    -----------
    n_modes : int
        模态数
    damage_scenarios : list
        损伤工况列表，每个元素为(损伤位置, 损伤程度)

    Returns:
    --------
    features : ndarray
        特征向量 [freq_ratio_1, ..., freq_ratio_n, MAC_1, ..., MAC_n]
    labels : ndarray
        标签 (0: 无损, 1: 轻微损伤, 2: 中等损伤, 3: 严重损伤)
    """
    if damage_scenarios is None:
        # 生成多种损伤工况
        damage_scenarios = []
        # 无损
        damage_scenarios.extend([(None, 0)] * 50)
        # 轻微损伤 (5-15%)
        for _ in range(50):
            loc = np.random.randint(0, 10)
            severity = np.random.uniform(0.05, 0.15)
            damage_scenarios.append((loc, severity))
        # 中等损伤 (15-30%)
        for _ in range(50):
            loc = np.random.randint(0, 10)
            severity = np.random.uniform(0.15, 0.30)
            damage_scenarios.append((loc, severity))
        # 严重损伤 (30-50%)
        for _ in range(50):
            loc = np.random.randint(0, 10)
            severity = np.random.uniform(0.30, 0.50)
            damage_scenarios.append((loc, severity))

    features_list = []
    labels_list = []

    # 基准频率（无损）
    base_freqs = np.array([2.0, 5.5, 10.2, 15.8, 22.1, 29.5, 37.8, 46.9, 56.8, 67.5])

    for loc, severity in damage_scenarios:
        # 模拟损伤对频率的影响
        if loc is None:
            # 无损
            damaged_freqs = base_freqs.copy()
            label = 0
        else:
            # 损伤导致频率降低，低阶模态受影响更大
            damage_effect = severity * np.exp(-0.3 * np.arange(n_modes))
            damage_effect[loc % n_modes] *= 1.5  # 损伤位置影响更大
            damaged_freqs = base_freqs * (1 - damage_effect)

            # 确定标签
            if severity < 0.15:
                label = 1
            elif severity < 0.30:
                label = 2
            else:
                label = 3

        # 频率变化率特征
        freq_ratios = damaged_freqs / base_freqs

        # 模态置信度特征（模拟MAC值）
        if loc is None:
            mac_values = np.ones(n_modes)
        else:
            mac_values = 1 - severity * np.exp(-0.2 * np.abs(np.arange(n_modes) - loc))

        features = np.concatenate([freq_ratios, mac_values])
        features_list.append(features)
        labels_list.append(label)

    return np.array(features_list), np.array(labels_list)


def plot_damage_identification():
    """损伤识别可视化"""

    print("生成损伤数据...")
    X, y = simulate_damaged_structure()

    # 使用PCA降维可视化
    pca = PCA(n_components=2)
    X_pca = pca.fit_transform(X)

    # K-means聚类
    kmeans = KMeans(n_clusters=4, random_state=42, n_init=10)
    clusters = kmeans.fit_predict(X)

    # 可视化
    fig, axes = plt.subplots(2, 2, figsize=(14, 10))

    # 1. PCA降维可视化（真实标签）
    ax = axes[0, 0]
    colors = ['green', 'yellow', 'orange', 'red']
    labels_text = ['无损', '轻微损伤', '中等损伤', '严重损伤']

    for i in range(4):
        mask = y == i
        ax.scatter(X_pca[mask, 0], X_pca[mask, 1],
                  c=colors[i], label=labels_text[i], alpha=0.6, s=50)

    ax.set_xlabel(f'PC1 ({pca.explained_variance_ratio_[0]*100:.1f}%)', fontsize=11)
    ax.set_ylabel(f'PC2 ({pca.explained_variance_ratio_[1]*100:.1f}%)', fontsize=11)
    ax.set_title('损伤识别 - PCA降维 (真实标签)', fontsize=12)
    ax.legend()
    ax.grid(True, alpha=0.3)

    # 2. K-means聚类结果
    ax = axes[0, 1]
    scatter = ax.scatter(X_pca[:, 0], X_pca[:, 1], c=clusters, cmap='viridis', alpha=0.6, s=50)
    ax.scatter(kmeans.cluster_centers_[:, 0], kmeans.cluster_centers_[:, 1],
              c='red', marker='x', s=200, linewidths=3, label='聚类中心')
    ax.set_xlabel(f'PC1 ({pca.explained_variance_ratio_[0]*100:.1f}%)', fontsize=11)
    ax.set_ylabel(f'PC2 ({pca.explained_variance_ratio_[1]*100:.1f}%)', fontsize=11)
    ax.set_title('K-means聚类结果', fontsize=12)
    ax.legend()
    ax.grid(True, alpha=0.3)
    plt.colorbar(scatter, ax=ax)

    # 3. 特征重要性（频率变化率）
    ax = axes[1, 0]
    n_modes = 10

    # 计算各阶频率变化对损伤的敏感性
    freq_sensitivity = []
    for i in range(n_modes):
        healthy = X[y==0, i]
        damaged = X[y>0, i]
        sensitivity = np.abs(np.mean(healthy) - np.mean(damaged)) / np.std(healthy)
        freq_sensitivity.append(sensitivity)

    mode_numbers = np.arange(1, n_modes + 1)
    bars = ax.bar(mode_numbers, freq_sensitivity, color='steelblue', edgecolor='black')
    ax.set_xlabel('模态阶数', fontsize=11)
    ax.set_ylabel('敏感性', fontsize=11)
    ax.set_title('各阶频率对损伤的敏感性', fontsize=12)
    ax.grid(True, alpha=0.3, axis='y')

    # 添加数值标签
    for bar, sens in zip(bars, freq_sensitivity):
        height = bar.get_height()
        ax.text(bar.get_x() + bar.get_width()/2., height,
                f'{sens:.3f}', ha='center', va='bottom', fontsize=9)

    # 4. 损伤程度预测（使用频率特征）
    ax = axes[1, 1]

    # 使用前3阶频率变化率作为特征
    X_simple = X[:, :3]

    # 绘制3D散点图（用颜色表示损伤程度）
    scatter = ax.scatter(X_simple[:, 0], X_simple[:, 1],
                        c=y, cmap='RdYlGn_r', s=60, alpha=0.7, edgecolors='black')
    ax.set_xlabel('第1阶频率比', fontsize=11)
    ax.set_ylabel('第2阶频率比', fontsize=11)
    ax.set_title('损伤程度分类 (前2阶频率特征)', fontsize=12)
    ax.grid(True, alpha=0.3)

    cbar = plt.colorbar(scatter, ax=ax)
    cbar.set_label('损伤等级', fontsize=10)
    cbar.set_ticks([0, 1, 2, 3])
    cbar.set_ticklabels(['无损', '轻微', '中等', '严重'])

    plt.tight_layout()
    plt.savefig('damage_identification.png', dpi=150, bbox_inches='tight')
    print("损伤识别图已保存")
    plt.close()

    # 计算分类准确率
    from sklearn.metrics import accuracy_score
    accuracy = accuracy_score(y, clusters)
    print(f"  K-means聚类准确率: {accuracy*100:.1f}%")
    print(f"  PCA解释方差比: {pca.explained_variance_ratio_.sum()*100:.1f}%")


# ==============================================================================
# 3. 自编码器模型降阶
# ==============================================================================
print("\n3. 自编码器模型降阶...")
print("-" * 50)

def generate_snapshots(n_snapshots=500, n_dof=100):
    """
    生成结构响应快照矩阵

    Parameters:
    -----------
    n_snapshots : int
        快照数量
    n_dof : int
        自由度数量

    Returns:
    --------
    snapshots : ndarray
        快照矩阵 (n_dof, n_snapshots)
    """
    np.random.seed(42)

    # 模拟模态振型
    x = np.linspace(0, 1, n_dof)

    snapshots = []
    for _ in range(n_snapshots):
        # 随机组合前5阶模态
        coeffs = np.random.randn(5)
        snapshot = np.zeros(n_dof)
        for i, coeff in enumerate(coeffs):
            mode_shape = np.sin((i+1) * np.pi * x)
            snapshot += coeff * mode_shape

        # 添加噪声
        snapshot += 0.05 * np.random.randn(n_dof)
        snapshots.append(snapshot)

    return np.array(snapshots).T


def autoencoder_reduction(snapshots, latent_dim=5):
    """
    使用自编码器进行模型降阶

    Parameters:
    -----------
    snapshots : ndarray
        快照矩阵 (n_dof, n_snapshots)
    latent_dim : int
        潜空间维度

    Returns:
    --------
    encoded : ndarray
        编码后的低维表示
    decoded : ndarray
        重构的高维数据
    reconstruction_error : float
        重构误差
    """
    n_dof, n_snapshots = snapshots.shape

    # 数据标准化
    scaler = StandardScaler()
    snapshots_scaled = scaler.fit_transform(snapshots.T).T

    # 使用PCA作为线性自编码器的近似
    pca = PCA(n_components=latent_dim)
    encoded = pca.fit_transform(snapshots_scaled.T)
    decoded_scaled = pca.inverse_transform(encoded)
    decoded = scaler.inverse_transform(decoded_scaled).T

    # 计算重构误差
    reconstruction_error = np.mean((snapshots - decoded)**2)

    return encoded, decoded, reconstruction_error, pca


def plot_model_reduction():
    """模型降阶可视化"""

    print("生成结构响应快照...")
    snapshots = generate_snapshots(n_snapshots=500, n_dof=100)

    # 测试不同降阶维度
    latent_dims = [2, 3, 5, 10, 15, 20]
    errors = []
    variances = []

    for dim in latent_dims:
        _, _, error, pca = autoencoder_reduction(snapshots, latent_dim=dim)
        errors.append(error)
        variances.append(pca.explained_variance_ratio_.sum())

    # 使用5维进行详细分析
    encoded, decoded, _, pca = autoencoder_reduction(snapshots, latent_dim=5)

    # 可视化
    fig, axes = plt.subplots(2, 2, figsize=(14, 10))

    # 1. 降阶维度 vs 重构误差
    ax = axes[0, 0]
    ax.semilogy(latent_dims, errors, 'o-', linewidth=2, markersize=8, color='darkblue')
    ax.axvline(x=5, color='r', linestyle='--', linewidth=2, label='选择维度=5')
    ax.set_xlabel('潜空间维度', fontsize=11)
    ax.set_ylabel('重构误差 (MSE, log)', fontsize=11)
    ax.set_title('降阶维度与重构误差关系', fontsize=12)
    ax.legend()
    ax.grid(True, alpha=0.3)

    # 2. 累积解释方差
    ax = axes[0, 1]
    ax.plot(latent_dims, np.array(variances)*100, 's-', linewidth=2, markersize=8, color='darkgreen')
    ax.axhline(y=95, color='r', linestyle='--', linewidth=2, label='95%阈值')
    ax.axvline(x=5, color='r', linestyle='--', linewidth=2)
    ax.set_xlabel('潜空间维度', fontsize=11)
    ax.set_ylabel('累积解释方差 (%)', fontsize=11)
    ax.set_title('累积解释方差', fontsize=12)
    ax.legend()
    ax.grid(True, alpha=0.3)

    # 3. 原始 vs 重构对比
    ax = axes[1, 0]
    x = np.linspace(0, 1, snapshots.shape[0])
    sample_idx = 0

    ax.plot(x, snapshots[:, sample_idx], 'b-', linewidth=2, label='原始数据')
    ax.plot(x, decoded[:, sample_idx], 'r--', linewidth=2, label='重构数据')
    ax.set_xlabel('归一化位置', fontsize=11)
    ax.set_ylabel('位移', fontsize=11)
    ax.set_title(f'原始数据 vs 重构数据 (样本 {sample_idx+1})', fontsize=12)
    ax.legend()
    ax.grid(True, alpha=0.3)

    # 4. 潜空间可视化
    ax = axes[1, 1]

    # 使用前3个主成分
    scatter = ax.scatter(encoded[:, 0], encoded[:, 1],
                        c=encoded[:, 2], cmap='viridis', alpha=0.6, s=30)
    ax.set_xlabel('潜变量 1', fontsize=11)
    ax.set_ylabel('潜变量 2', fontsize=11)
    ax.set_title('潜空间分布 (颜色=潜变量3)', fontsize=12)
    ax.grid(True, alpha=0.3)
    plt.colorbar(scatter, ax=ax, label='潜变量 3')

    plt.tight_layout()
    plt.savefig('model_reduction.png', dpi=150, bbox_inches='tight')
    print("模型降阶图已保存")
    plt.close()

    # 打印降阶效果
    print(f"  原始维度: {snapshots.shape[0]}")
    print(f"  降阶后维度: 5")
    print(f"  压缩比: {snapshots.shape[0]/5:.1f}:1")
    print(f"  重构误差: {errors[2]:.6f}")
    print(f"  解释方差: {variances[2]*100:.2f}%")


# ==============================================================================
# 主程序
# ==============================================================================
if __name__ == "__main__":

    # 1. 神经网络代理模型
    print("\n" + "="*70)
    print("1. 神经网络代理模型")
    print("="*70)
    mlp, scaler_X, scaler_y = plot_surrogate_model()

    # 2. 损伤识别
    print("\n" + "="*70)
    print("2. 基于机器学习的损伤识别")
    print("="*70)
    plot_damage_identification()

    # 3. 模型降阶
    print("\n" + "="*70)
    print("3. 自编码器模型降阶")
    print("="*70)
    plot_model_reduction()

    print("\n" + "="*70)
    print("所有机器学习案例分析完成！")
    print("="*70)
    print("\n生成的图片文件:")
    print("  - surrogate_model.png: 神经网络代理模型")
    print("  - damage_identification.png: 损伤识别分析")
    print("  - model_reduction.png: 模型降阶分析")

代码说明

参数设置区：定义系统的质量、刚度、阻尼等基本参数
核心计算模块：实现振动方程的求解算法
可视化模块：生成分析图表和动画
结果输出：保存图片文件供文档使用

运行上述代码将生成本主题所需的所有可视化素材。

AtomGit开源社区

AtomGit 是由开放原子开源基金会联合 CSDN 等生态伙伴共同推出的新一代开源与人工智能协作平台。平台坚持“开放、中立、公益”的理念，把代码托管、模型共享、数据集托管、智能体开发体验和算力服务整合在一起，为开发者提供从开发、训练到部署的一站式体验。

更多推荐

主流GEO优化系统推荐，实用选型方法与功能介绍

好用的GEO优化系统推荐能够为品牌提供清晰的工具参考，吃透GEO优化系统怎么选的逻辑，可让品牌更加精准的做出选择。不同 GEO 优化系统在功能方向、适用场景、服务范围上差异明显，品牌结合自身的需求选型，才能平稳的推进 GEO 优化工作，持续提升信息曝光与用户认知。在众多好用的GEO优化系统推荐中，新榜智汇凭借全流程功能、6 大 AI 平台深度适配、多行业实战经验，成为国内品牌 GEO 优化的优选工

AtomGit开源社区

数字孪生是什么？2026年主流产品选型指南

数字孪生可以简单理解为：借助物联网、三维重建、人工智能、大数据等技术，在数字空间中构建一个与现实对象持续对应的虚拟模型。这个“对象”可以很小，比如一台设备；也可以很大，比如一条产线、一栋楼、一个园区，甚至一座城市。关键在于，它不是静态模型，而是能随着真实世界的数据变化持续更新，还能进一步做仿真、预测和辅助决策。数字孪生真正难的，不是做个三维界面，而是把空间、数据、业务三件事接起来。如果项目核心在高
