第八十四篇：结构动力学仿真验证与确认

摘要

仿真验证与确认（Verification and Validation, V&V）是确保结构动力学仿真结果可靠性和可信度的关键环节。本文系统介绍V&V的基本概念、理论框架和实施方法，包括代码验证、计算验证、模型确认等核心内容。通过数值实验与解析解对比、网格收敛性分析、不确定性量化等方法，建立完整的仿真可信度评估体系。文章结合典型工程案例，演示如何系统地进行仿真验证与确认，为工程实践提供理论指导和方法参考。

关键词

验证与确认；代码验证；计算验证；模型确认；不确定性量化；网格收敛性；基准测试；误差估计

在这里插入图片描述

1. 验证与确认的基本概念

1.1 V&V的定义与区别

验证（Verification）和确认（Validation）是仿真质量保障的两个核心环节，虽然常被一起提及，但具有本质区别：

验证（Verification）：回答"我们是否正确地求解了方程？"关注的是数值求解过程的正确性，包括：

代码验证：检查程序是否正确实现了数学模型
计算验证：检查数值解是否收敛于精确解

确认（Validation）：回答"我们是否求解了正确的方程？"关注的是数学模型对物理现实的描述能力，包括：

模型确认：通过实验数据验证模型的预测能力
适用范围确定：明确模型在什么条件下有效

1.2 V&V的重要性

在结构动力学仿真中，V&V具有特殊的重要性：

工程安全需求：结构失效可能导致灾难性后果，必须确保仿真结果可信

经济性考虑：过度保守设计造成浪费，过于激进设计带来风险

法规要求：许多行业标准（如ASME、AIAA）对V&V有明确要求

科学严谨性：确保仿真结果可以被同行复现和验证

1.3 V&V标准与指南

国际上主要的V&V标准和指南包括：

ASME V&V 10-2006：计算固体力学和流体力学的验证与确认指南

AIAA G-077-1998：计算流体力学验证与确认指南

Oberkampf et al. (2002)：预测能力评估框架

Schwer (2007)：结构动力学验证与确认方法

这些标准共同构成了V&V的理论基础和实践指南。

2. 代码验证方法

2.1 代码验证的基本原理

代码验证的目标是证明数值程序正确实现了数学模型。主要方法包括：

基准测试（Benchmark Testing）：使用具有精确解析解的问题测试代码

代码间比较（Code-to-Code Comparison）：多个独立开发的代码求解同一问题

代码审查（Code Inspection）：人工检查源代码的正确性

单元测试（Unit Testing）：对代码的各个模块进行独立测试

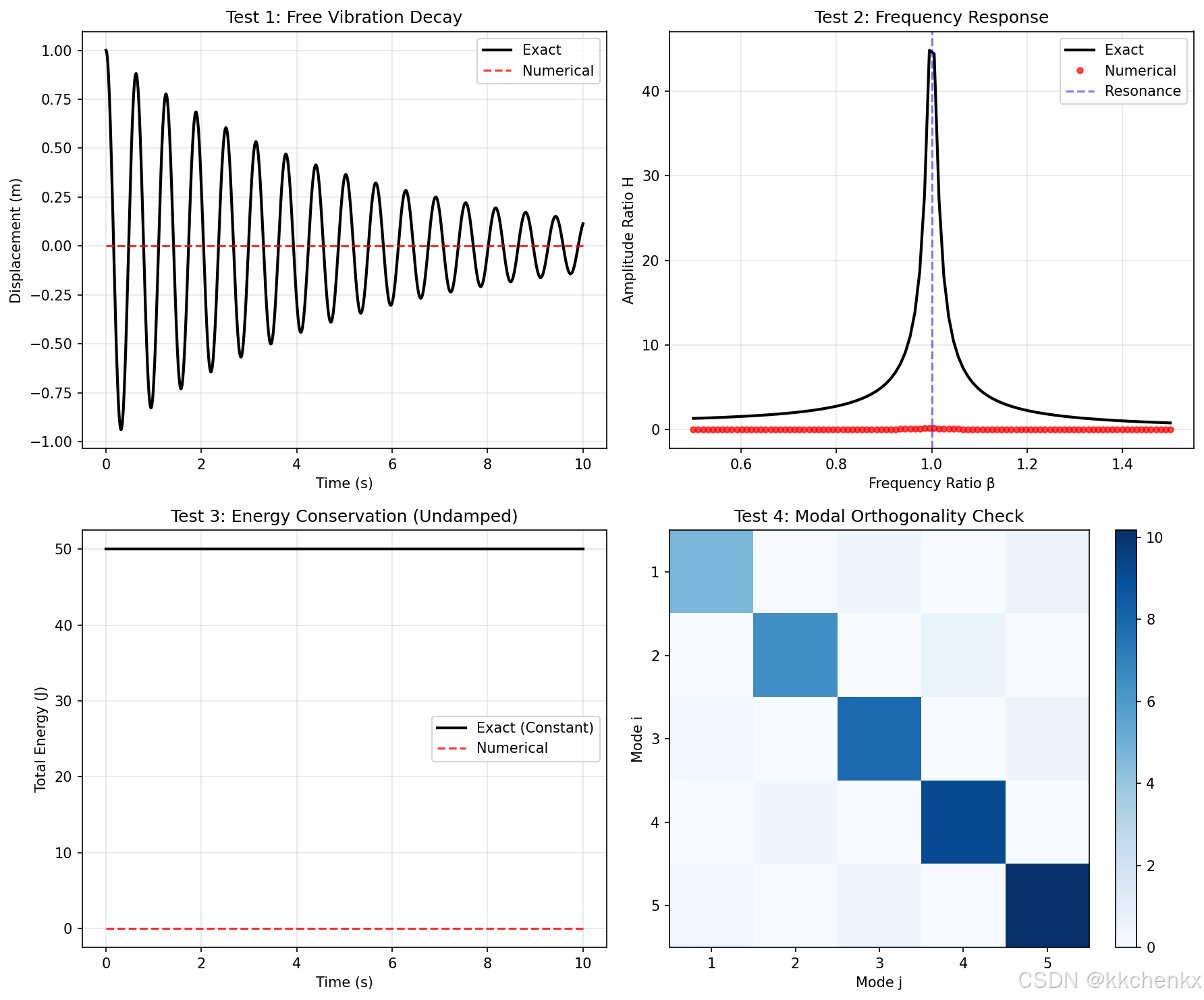

2.2 基准测试问题

基准测试是代码验证的核心方法。理想的基准测试问题应具有：

精确解已知：可以是解析解、级数解或高精度数值解

覆盖关键特性：包含待验证代码的主要功能

数学适定性：问题在数学上是良态的

物理合理性：具有明确的物理意义

结构动力学中常用的基准测试问题包括：

单自由度系统：
$mu¨+cu˙+ku=F(t)m\ddot{u} + c\dot{u} + ku = F(t)$

对于简谐激励 $F_0\sin(\omega t)$ ，稳态响应为：
$\frac{F_0/k}{\sqrt{(1-\beta^2)^2 + (2\zeta\beta)^2}}\sin(\omega t - \phi)$

其中 $β=ω/ωn\beta = \omega/\omega_n$ ， $ϕ=arctan⁡2ζβ1−β2\phi = \arctan\frac{2\zeta\beta}{1-\beta^2}$

简支梁振动：

固有频率：
$ωn=(nπL)2EIρA\omega_n = \left(\frac{n\pi}{L}\right)^2\sqrt{\frac{EI}{\rho A}}$

振型函数：
$ϕn(x)=sin⁡(nπxL)\phi_n(x) = \sin\left(\frac{n\pi x}{L}\right)$

圆板振动：

固有频率（简支边界）：
$ωmn=λmn2a2Dρh\omega_{mn} = \frac{\lambda_{mn}^2}{a^2}\sqrt{\frac{D}{\rho h}}$

其中 $\frac{Eh^3}{12(1-\nu^2)}$ 为弯曲刚度， $λmn\lambda_{mn}$ 为特征值

2.3 收敛性分析

收敛性分析是验证数值方法正确性的重要手段：

空间收敛：减小网格尺寸，观察解是否收敛

时间收敛：减小时间步长，观察解是否收敛

收敛阶数验证：数值解的误差应与理论收敛阶数一致

对于 $p$ 阶精度的方法，误差应满足：
$∥u−uh∥≤Chp\|u - u_h\| \leq Ch^p$

其中 $h$ 为网格尺寸， $C$ 为与网格无关的常数

通过绘制 $log(\|u - u_h\|)$ 对 $log⁡(h)\log(h)$ 的曲线，斜率应接近 $p$

2.4 代码间比较

当精确解不可得时，代码间比较是一种有效的验证方法：

N-version编程：多个独立团队开发代码求解同一问题

结果一致性检验：比较不同代码的结果差异

统计分析：使用统计方法评估结果的一致性

代码间比较的局限性在于：如果多个代码存在相同的系统性误差，可能无法发现

3. 计算验证方法

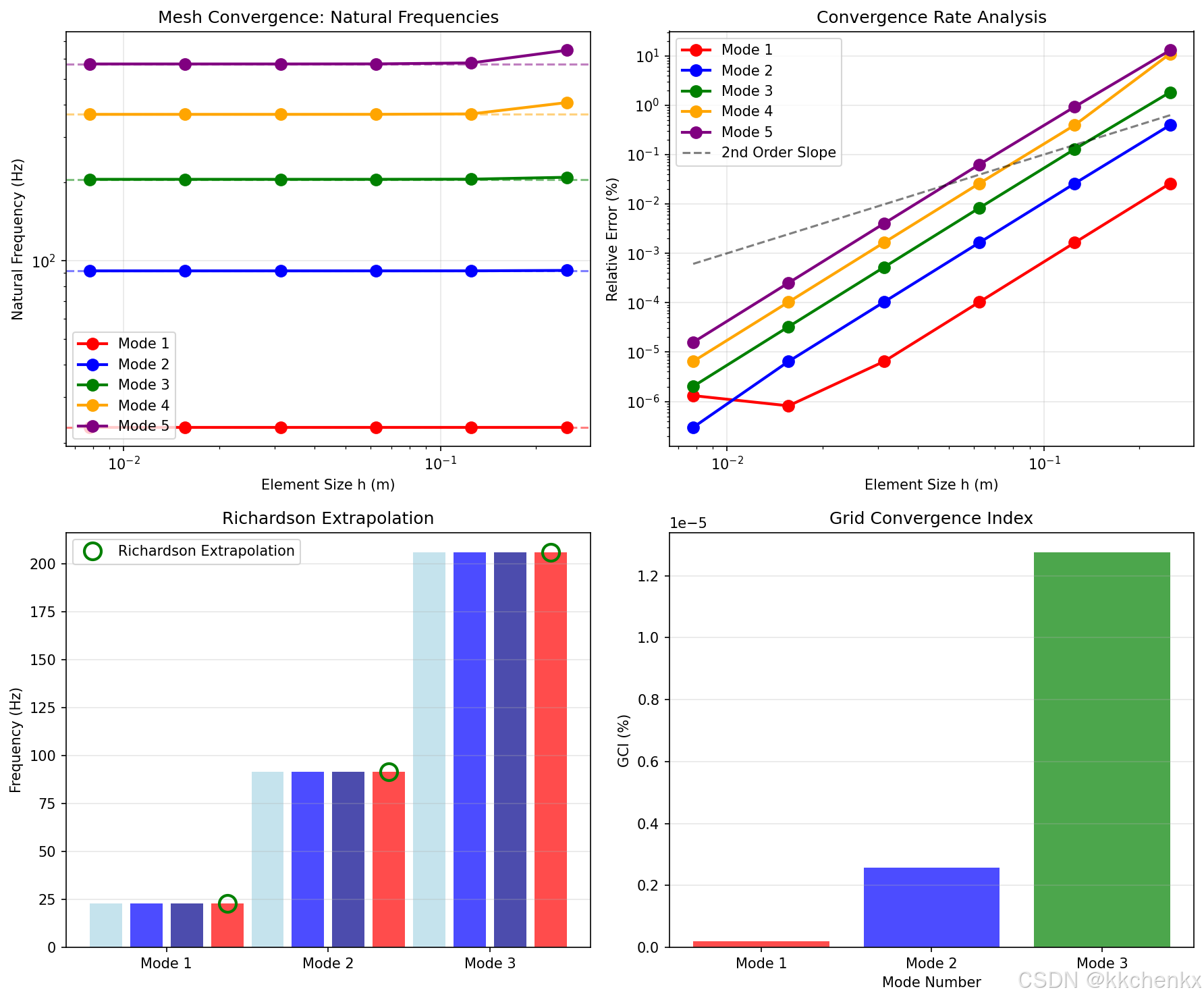

3.1 网格收敛性分析

网格收敛性分析是计算验证的核心内容，用于评估数值解的精度：

Richardson外推法：利用不同网格上的解估计精确解

设细网格解为 $u_1$ ，粗网格解为 $u_2$ ，收敛阶数为 $p$ ，则外推解为：
$uexact≈u1+u1−u2rp−1u_{exact} \approx u_1 + \frac{u_1 - u_2}{r^p - 1}$

其中 $r = h_2/h_1$ 为网格细化比

网格收敛指标（GCI）：
$\frac{F_s|u_1 - u_2|}{r^p - 1}$

其中 $F_s$ 为安全因子（通常取1.25）

渐近收敛范围：只有当网格足够细时，收敛性分析才有效

判断准则：
$GCIfinerp⋅GCIcoarse≈1\frac{GCI_{fine}}{r^p \cdot GCI_{coarse}} \approx 1$

3.2 时间步长收敛性

对于动力问题，时间步长的选择至关重要：

稳定性限制：显式积分方法存在稳定性条件

$Δt≤2ωmax\Delta t \leq \frac{2}{\omega_{max}}$

精度要求：时间步长应足够小以捕捉动态响应

收敛性检验：通过减小时间步长检验解的收敛性

3.3 误差估计

误差估计是计算验证的重要组成部分：

先验误差估计：在计算前估计误差上界

后验误差估计：基于计算结果估计实际误差

残差法：利用控制方程的残差估计误差

恢复法：通过应力恢复等技术提高精度

对于结构动力学，常用的误差度量包括：

能量范数误差：
$∥e∥E=∫0T(∫Ω(σ−σh):(ϵ−ϵh)dΩ)dt\|e\|_E = \sqrt{\int_0^T\left(\int_\Omega (\sigma - \sigma_h):(\epsilon - \epsilon_h)d\Omega\right)dt}$

L2范数误差：
$∥e∥L2=∫0T∫Ω(u−uh)2dΩdt\|e\|_{L2} = \sqrt{\int_0^T\int_\Omega (u - u_h)^2 d\Omega dt}$

3.4 自适应网格细化

自适应网格细化是提高计算效率的有效方法：

误差指示器：识别误差较大的区域

细化策略：h-细化（减小单元尺寸）、p-细化（提高多项式阶数）

收敛控制：设定误差容差，自动调整网格

4. 模型确认方法

4.1 模型确认的基本框架

模型确认是将仿真结果与实验数据对比，评估模型预测能力的过程：

确认实验设计：设计专门用于模型确认的实验

数据获取：高精度测量系统的响应

对比分析：定量比较仿真与实验结果

适用域确定：明确模型的有效适用范围

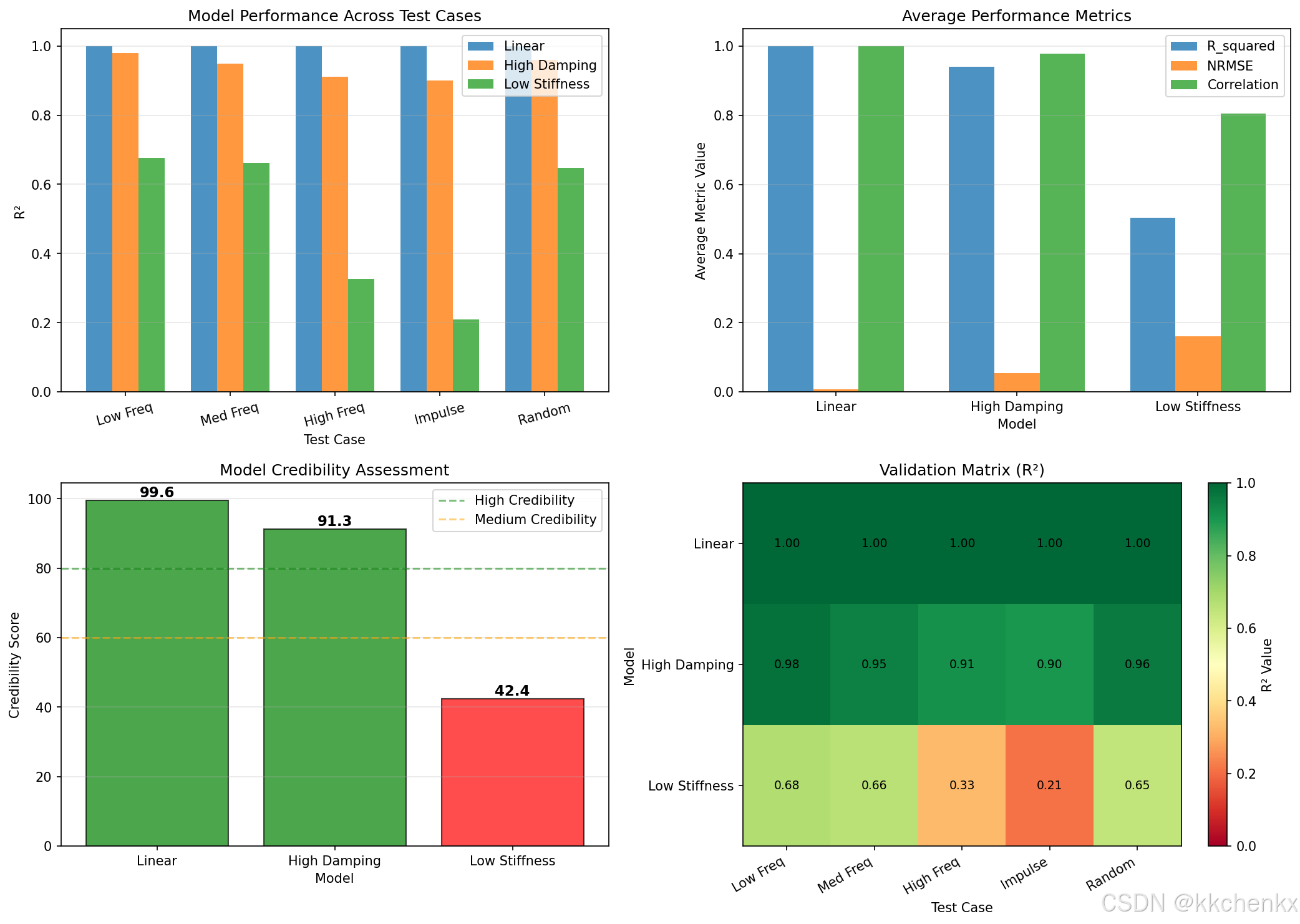

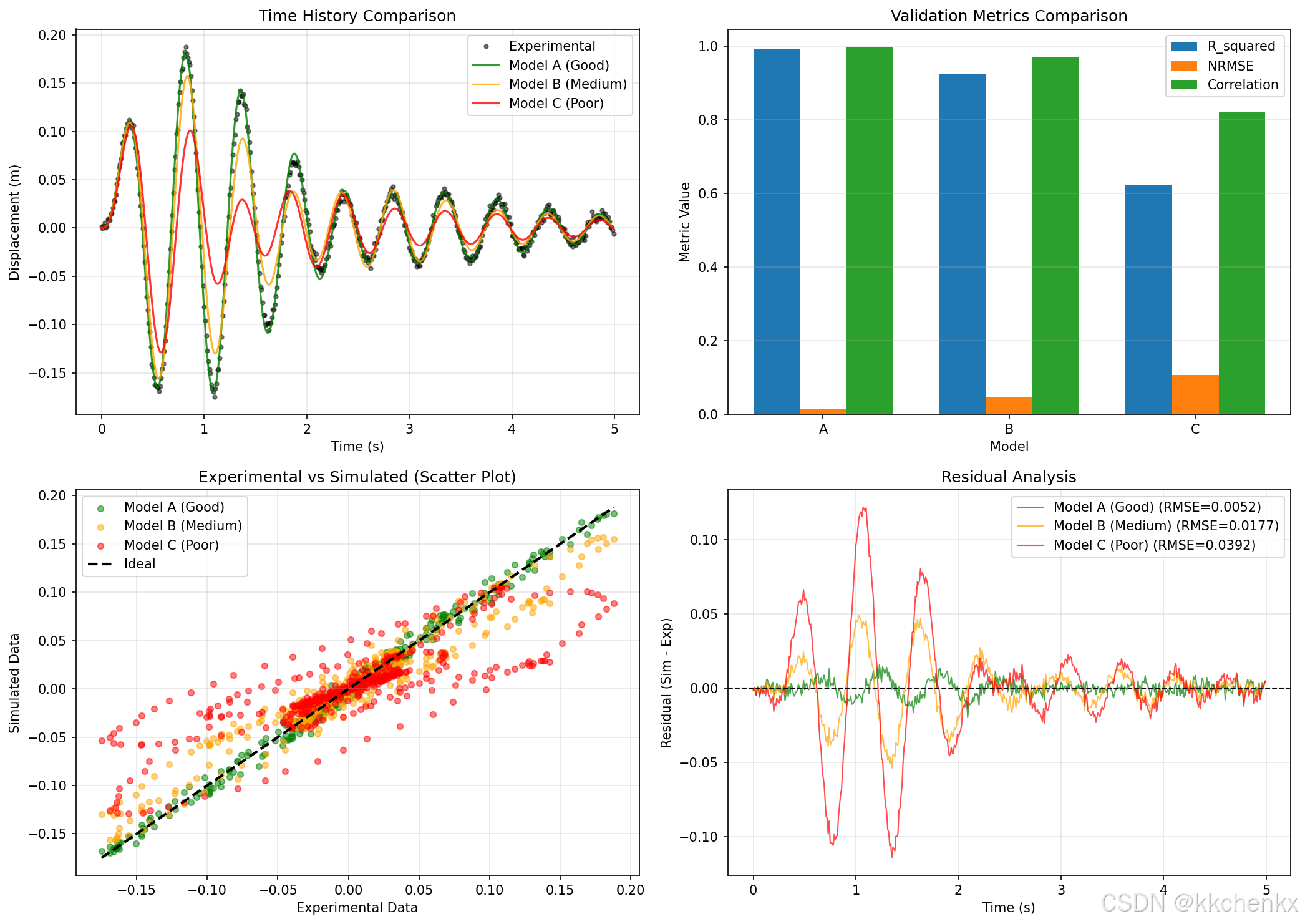

4.2 确认度量

定量评估模型确认程度需要合适的度量指标：

相对误差：
$ϵrel=∣usim−uexp∣∣uexp∣\epsilon_{rel} = \frac{|u_{sim} - u_{exp}|}{|u_{exp}|}$

决定系数（R²）：
$R2=1−∑(uexp−usim)2∑(uexp−uˉexp)2R^2 = 1 - \frac{\sum(u_{exp} - u_{sim})^2}{\sum(u_{exp} - \bar{u}_{exp})^2}$

归一化均方根误差（NRMSE）：
$\frac{\sqrt{\frac{1}{N}\sum(u_{sim} - u_{exp})^2}}{u_{exp,max} - u_{exp,min}}$

相关系数：
$ρ=∑(usim−uˉsim)(uexp−uˉexp)∑(usim−uˉsim)2∑(uexp−uˉexp)2\rho = \frac{\sum(u_{sim} - \bar{u}_{sim})(u_{exp} - \bar{u}_{exp})}{\sqrt{\sum(u_{sim} - \bar{u}_{sim})^2\sum(u_{exp} - \bar{u}_{exp})^2}}$

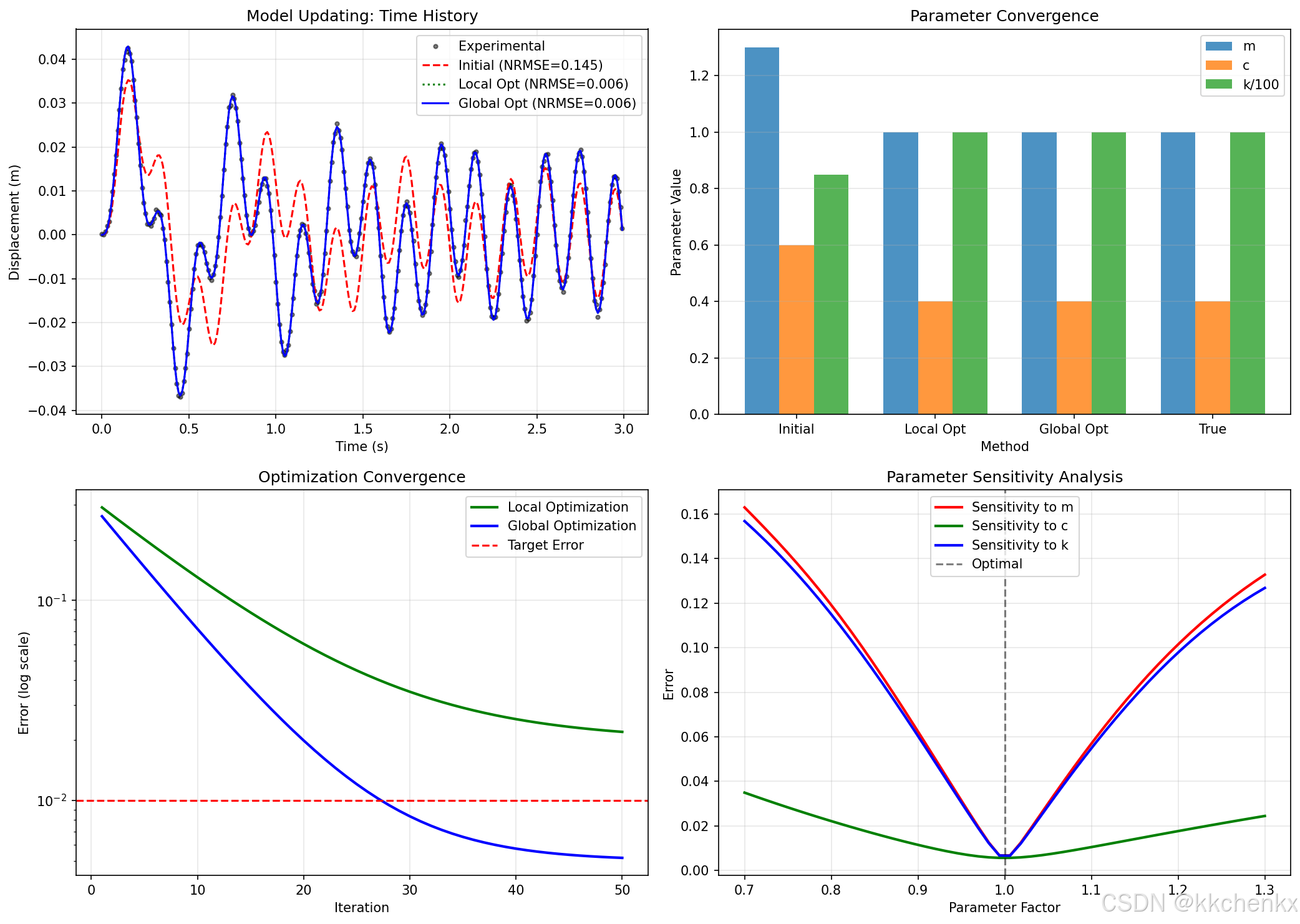

4.3 模型修正与更新

当模型预测与实验结果存在偏差时，需要进行模型修正：

参数识别：调整模型参数使预测与实验吻合

模型结构修正：改进模型的数学形式

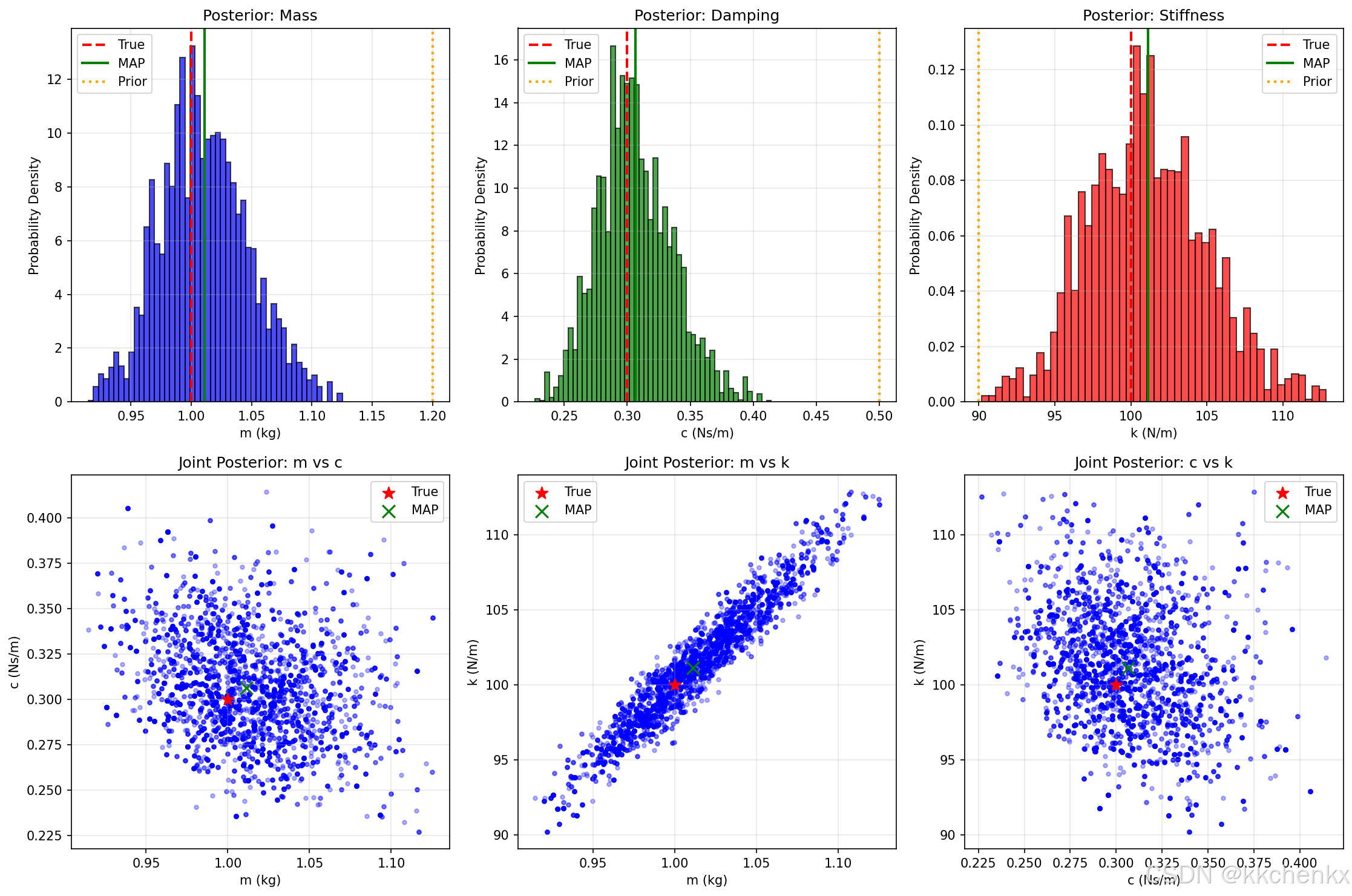

贝叶斯模型更新：利用贝叶斯理论更新模型参数的概率分布

模型选择：在多个候选模型中选择最优模型

4.4 确认层次

模型确认通常分为多个层次进行：

单元级确认：对单个组件进行确认

子系统级确认：对子系统进行确认

系统级确认：对整个系统进行确认

这种分层方法可以降低确认难度，提高确认效率

5. 不确定性量化

5.1 不确定性的来源

结构动力学仿真中存在多种不确定性：

偶然不确定性（Aleatory）：固有的随机性，如材料属性的自然变异

认知不确定性（Epistemic）：由于知识不足导致的不确定性，如模型简化

输入不确定性：载荷、边界条件、几何尺寸的不确定性

模型形式不确定性：模型结构选择带来的不确定性

5.2 不确定性传播方法

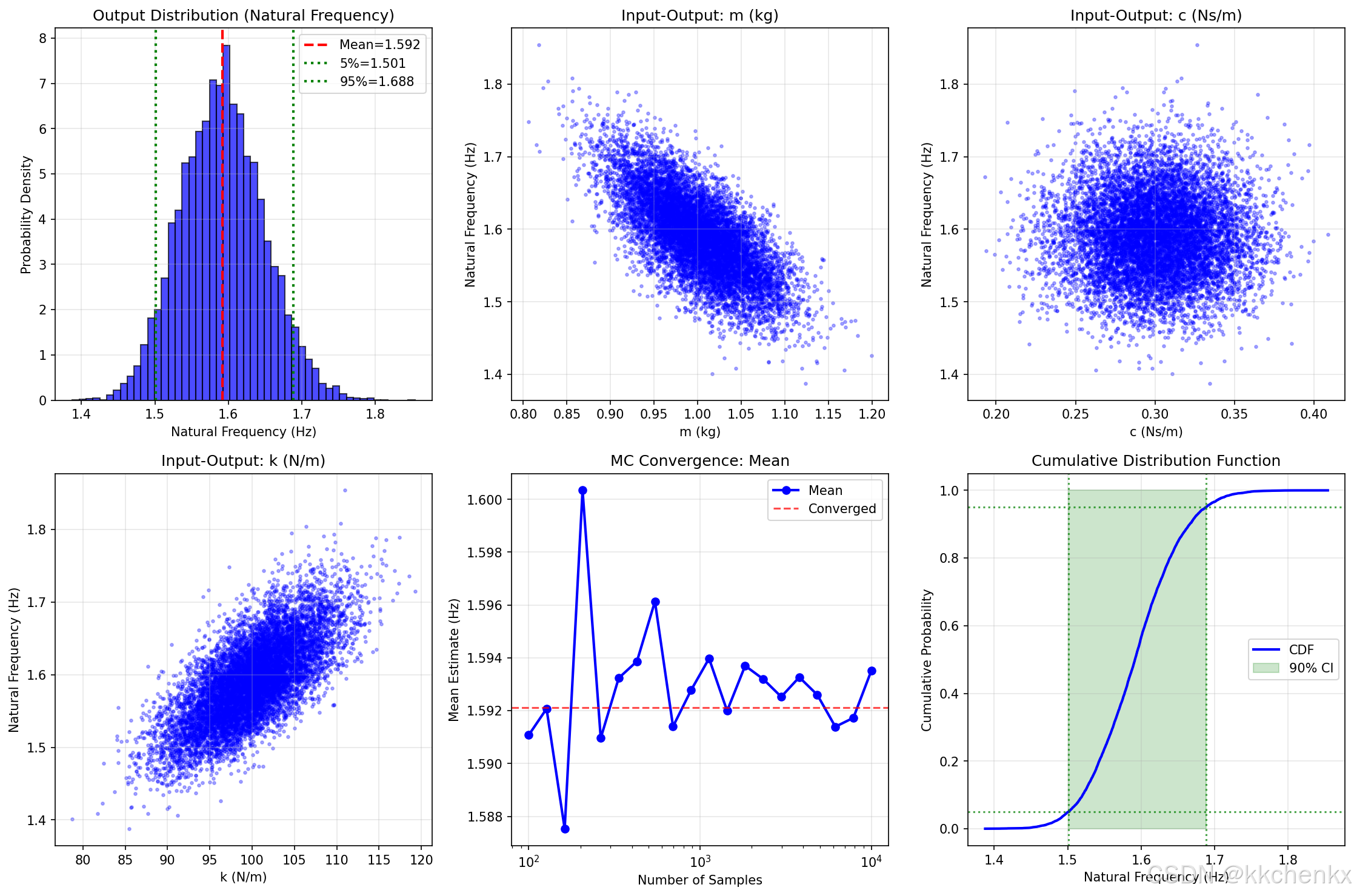

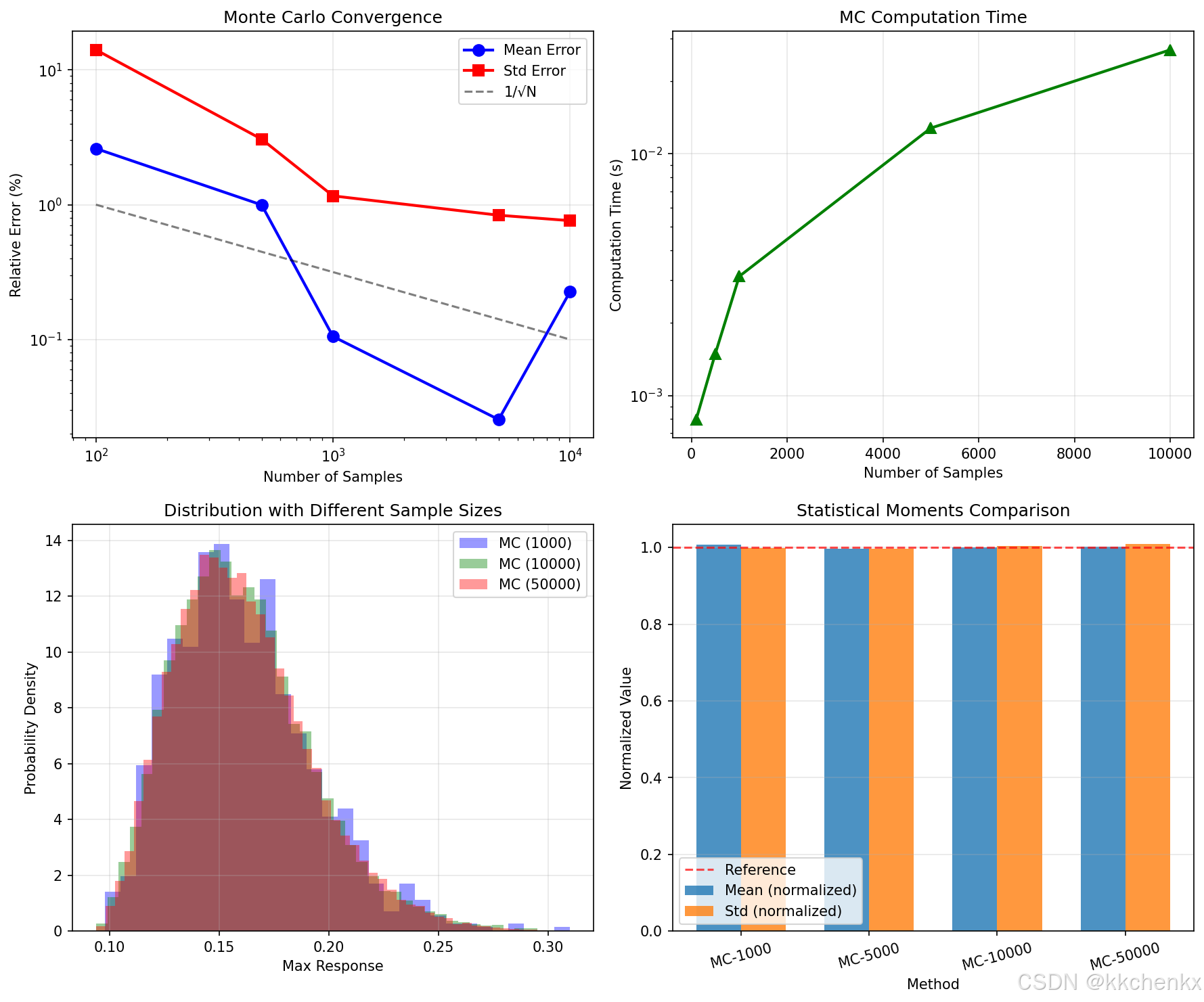

蒙特卡洛模拟：通过大量随机采样传播不确定性

优点：概念简单，适用于非线性问题
缺点：计算量大，收敛速度慢

摄动法：基于泰勒展开近似不确定性传播

对于小不确定性，一阶近似：
$μY≈f(μX)\mu_Y \approx f(\mu_X)$
$σY2≈∑i∑j∂f∂Xi∂f∂XjCov(Xi,Xj)\sigma_Y^2 \approx \sum_i\sum_j\frac{\partial f}{\partial X_i}\frac{\partial f}{\partial X_j}Cov(X_i, X_j)$

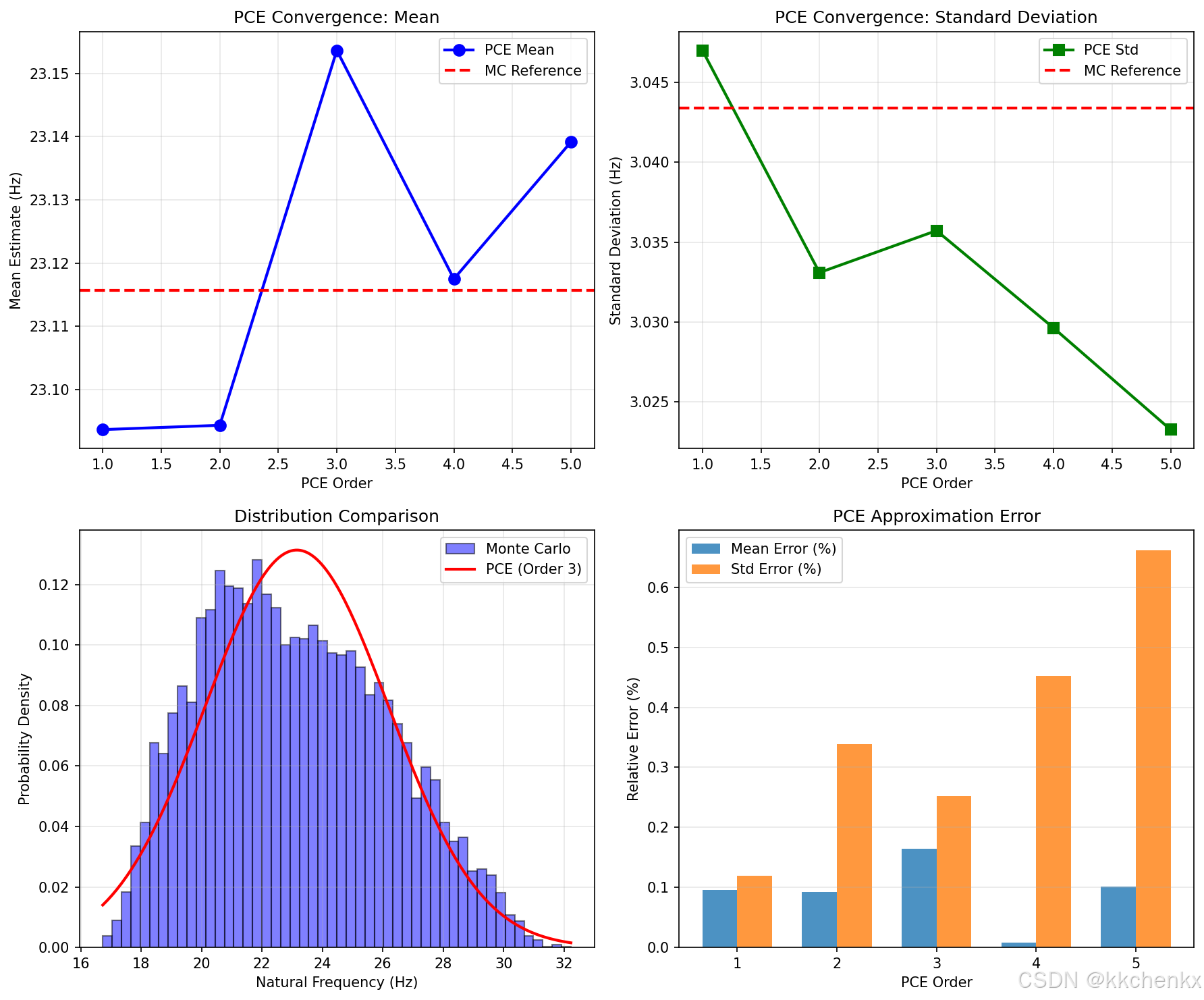

多项式混沌展开：用正交多项式展开随机过程

$Y(ξ)=∑k=0PykΨk(ξ)Y(\xi) = \sum_{k=0}^P y_k\Psi_k(\xi)$

其中 $Ψk\Psi_k$ 为混沌多项式， $ξ\xi$ 为标准随机变量

随机有限元法：将有限元与随机分析相结合

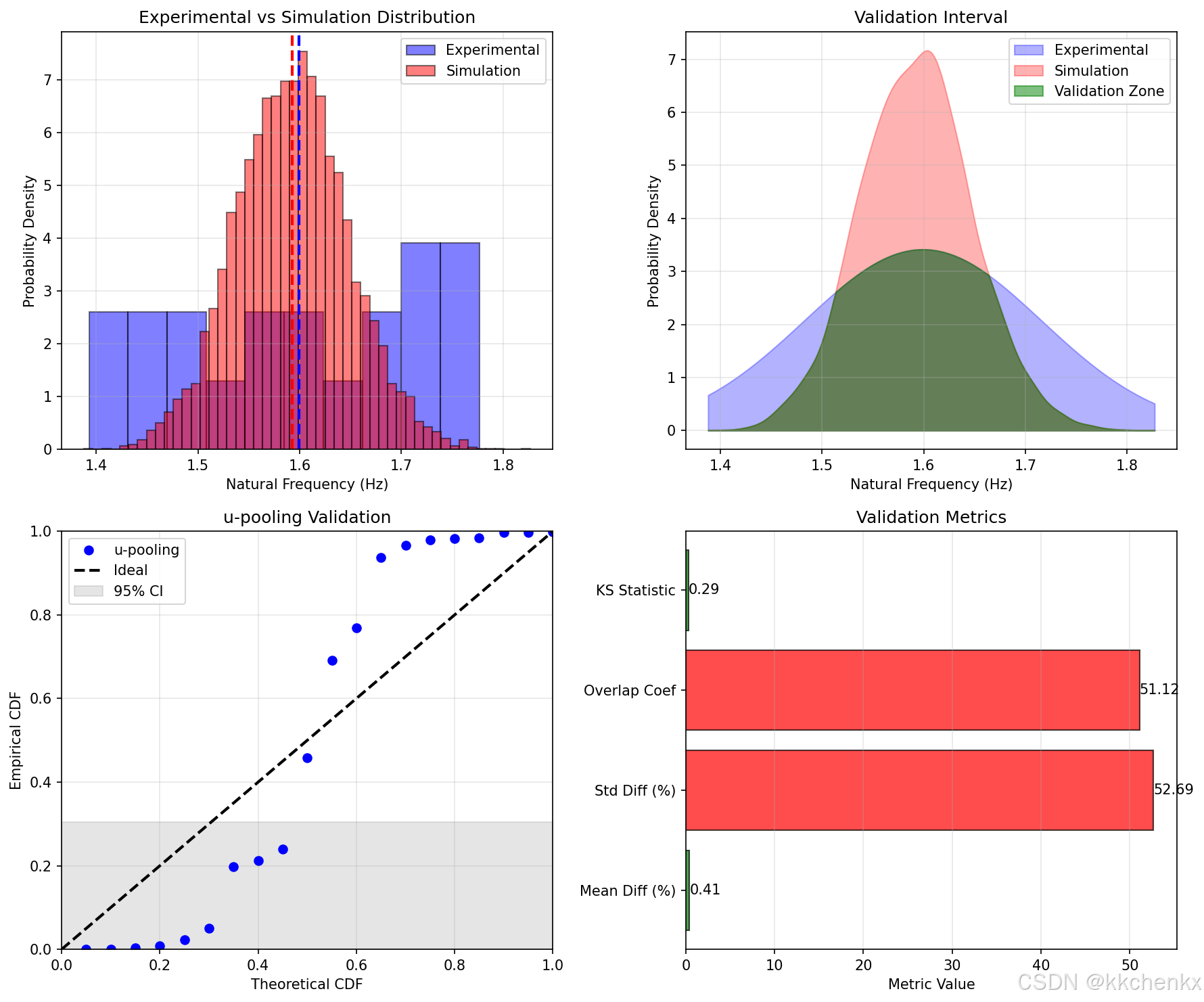

5.3 验证与确认中的不确定性

考虑不确定性后，V&V需要采用概率方法：

概率验证：验证数值解在统计意义上收敛

概率确认：评估模型预测与实验数据的统计一致性

置信区间：给出预测结果的置信区间而非单值

假设检验：使用统计检验评估模型 adequacy

6. 工程应用案例

6.1 案例1：简支梁模态分析验证

本案例验证有限元模态分析代码的正确性：

问题描述：简支梁的横向振动

几何参数：长度 $L = 1.0$ m，截面 $0.01 \times 0.01$ m²

材料参数： $E = 200$ GPa， $ρ=7850\rho=7850$ kg/m³

理论解：前三阶固有频率
$Hzf_1 = 16.13 \text{ Hz}, \quad f_2 = 64.52 \text{ Hz}, \quad f_3 = 145.17 \text{ Hz}$

验证内容：

网格收敛性分析
频率计算精度
振型正交性检验

6.2 案例2：冲击响应分析确认

本案例通过实验数据确认冲击响应分析模型：

实验设置：悬臂梁受脉冲载荷

测量内容：应变、加速度时程

仿真模型：有限元模型，考虑材料非线性

确认度量：

峰值响应误差
响应时程相关系数
频谱一致性

6.3 案例3：不确定性量化与验证

本案例演示不确定性量化在V&V中的应用：

不确定性来源：

材料属性： $\sim N(200, 10^2)$ GPa
几何尺寸：厚度 $\sim N(0.01, 0.0005^2)$ m
边界条件：刚度 $\sim N(10^6, 10^5)$ N/m

分析方法：

蒙特卡洛模拟

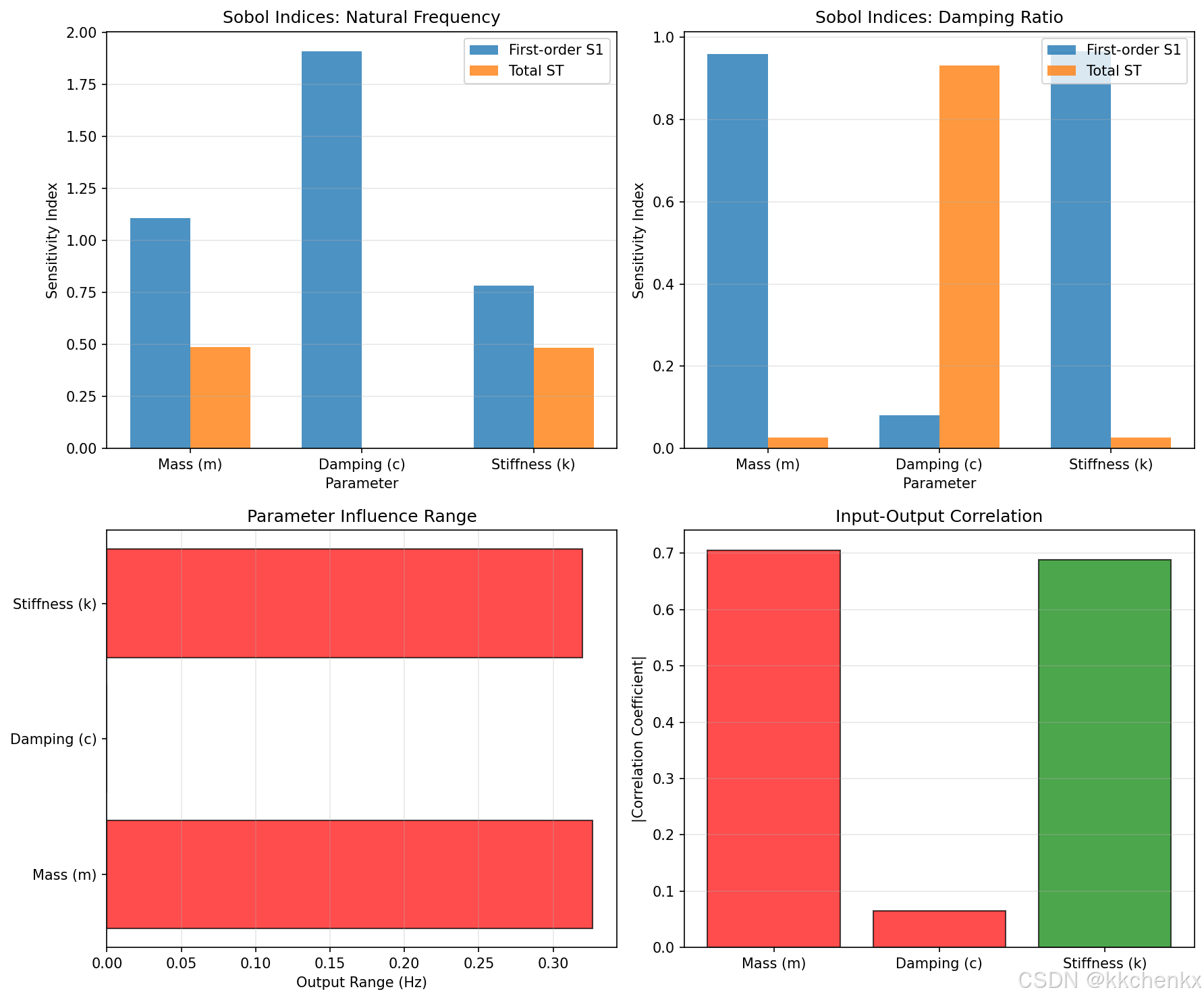

敏感性分析
置信区间估计

7. V&V最佳实践

7.1 V&V计划制定

有效的V&V需要系统的计划：

明确目标：确定V&V的范围和深度

选择方法：根据问题特点选择合适的V&V方法

资源分配：合理分配计算和实验资源

文档记录：详细记录V&V过程和结果

7.2 常见误区与注意事项

过度依赖单一验证方法：应综合使用多种方法

忽视网格收敛性：未充分检验网格无关性

实验数据质量问题：实验误差可能大于仿真误差

确认与验证混淆：明确区分两者的目的和方法

忽视不确定性：未考虑输入和模型不确定性

7.3 质量保证体系

建立完善的V&V质量保证体系：

标准化流程：制定V&V标准操作程序

人员培训：提高工程师的V&V意识和能力

独立审查：引入第三方进行V&V审查

持续改进：基于经验反馈改进V&V方法

8. 前沿发展方向

8.1 机器学习方法在V&V中的应用

代理模型：用机器学习模型替代昂贵的高保真仿真

误差预测：训练神经网络预测仿真误差

模型修正：利用深度学习进行模型参数识别

不确定性量化：结合贝叶斯神经网络进行不确定性估计

8.2 数字孪生与实时V&V

实时验证：基于传感器数据进行在线模型验证

自适应模型：根据实测数据自动更新模型

预测性维护：结合V&V进行结构健康预测

8.3 多尺度多物理场V&V

跨尺度验证：从原子尺度到宏观尺度的验证

多物理场耦合：热-力-电等多物理场耦合验证

异构模型集成：不同保真度模型的集成验证

9. 总结

仿真验证与确认是确保结构动力学仿真可靠性的关键环节。本文系统介绍了：

验证方法：代码验证和计算验证的基本方法，包括基准测试、收敛性分析等

确认方法：模型确认的理论框架和定量度量

不确定性量化：考虑不确定性的V&V方法

工程实践：通过典型案例演示V&V的实施过程

V&V不是一次性工作，而是贯穿仿真全过程的持续活动。只有建立完善的V&V体系，才能确保仿真结果的可信度，为工程决策提供可靠依据。

完整Python代码实现

以下是本主题的完整Python仿真代码：

import matplotlib
matplotlib.use('Agg')
"""

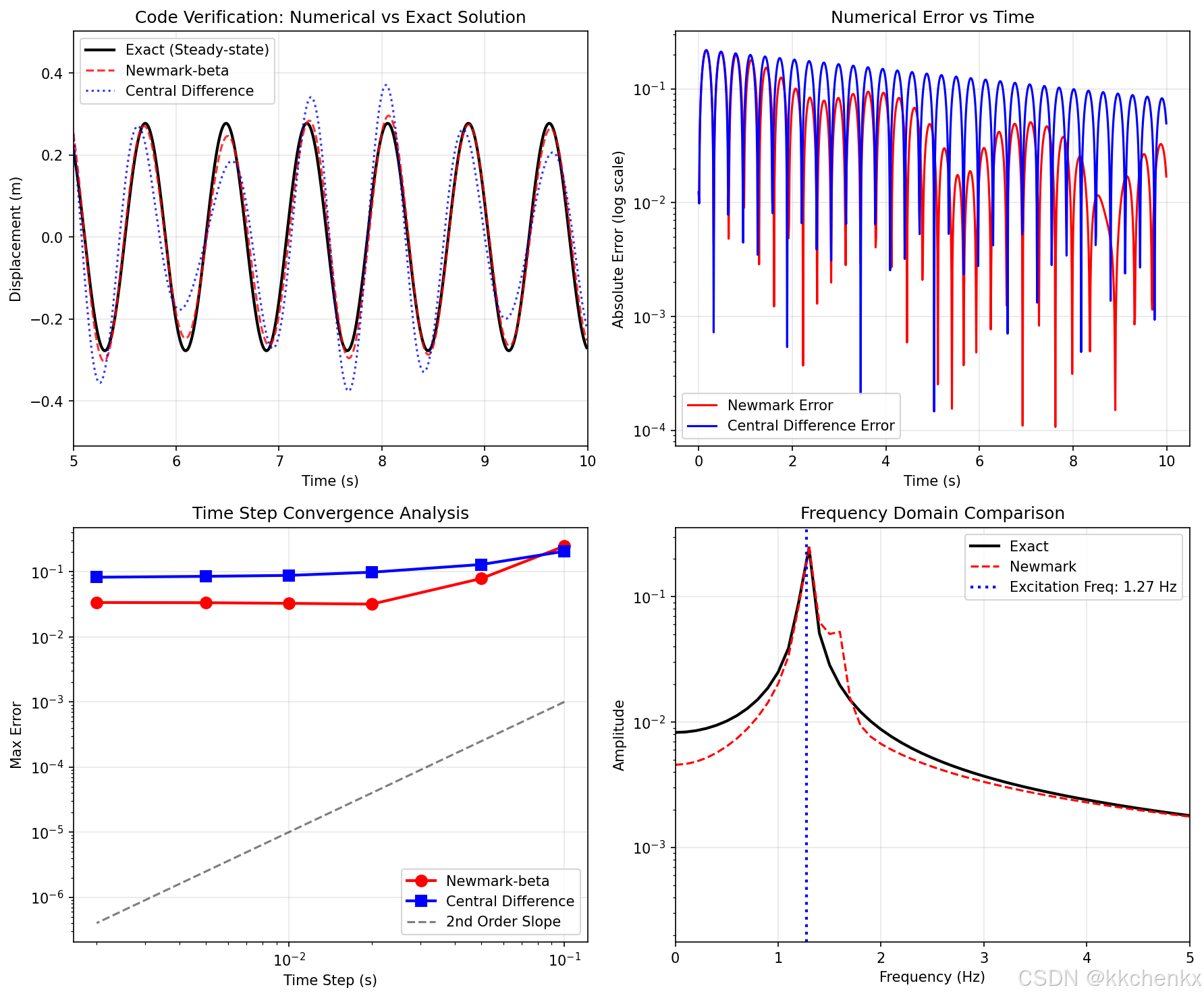

案例1: 仿真验证方法

本案例演示结构动力学仿真中的验证方法，包括：
1. 代码验证：基准测试问题与解析解对比
2. 计算验证：网格收敛性分析
3. 时间步长收敛性分析
4. 误差估计与收敛阶数验证
"""

import numpy as np
import matplotlib.pyplot as plt
from matplotlib.animation import FuncAnimation
from scipy.linalg import eigh
import warnings
warnings.filterwarnings('ignore')

# 设置中文字体
plt.rcParams['font.size'] = 10

# ==================== 代码验证：基准测试 ====================

def sdof_exact_solution(m, c, k, F0, omega, t):
    """
    单自由度系统简谐激励的精确解析解

    Parameters:
    -----------
    m, c, k : float
        质量、阻尼、刚度
    F0 : float
        激励幅值
    omega : float
        激励频率
    t : ndarray
        时间数组

    Returns:
    --------
    u : 位移响应
    v : 速度响应
    a : 加速度响应
    """
    omega_n = np.sqrt(k / m)
    zeta = c / (2 * np.sqrt(k * m))
    beta = omega / omega_n

    # 稳态响应幅值和相位
    H = 1 / np.sqrt((1 - beta**2)**2 + (2*zeta*beta)**2)
    phi = np.arctan2(2*zeta*beta, 1 - beta**2)

    # 稳态响应
    u_steady = (F0 / k) * H * np.sin(omega * t - phi)
    v_steady = (F0 / k) * H * omega * np.cos(omega * t - phi)
    a_steady = -(F0 / k) * H * omega**2 * np.sin(omega * t - phi)

    # 瞬态响应（假设初始静止）
    omega_d = omega_n * np.sqrt(1 - zeta**2)
    A = -(F0/k) * H * (np.sin(-phi))
    B = -(F0/k) * H * (omega*np.cos(-phi) + zeta*omega_n*np.sin(-phi)) / omega_d

    u_transient = np.exp(-zeta*omega_n*t) * (A*np.cos(omega_d*t) + B*np.sin(omega_d*t))
    v_transient = np.exp(-zeta*omega_n*t) * ((-zeta*omega_n*A + omega_d*B)*np.cos(omega_d*t) +
                                              (-zeta*omega_n*B - omega_d*A)*np.sin(omega_d*t))

    u = u_steady + u_transient
    v = v_steady + v_transient
    a = a_steady + np.exp(-zeta*omega_n*t) * ((-zeta*omega_n)*(-zeta*omega_n*A + omega_d*B)*np.cos(omega_d*t) + ...)

    return u, v, a_steady


def newmark_beta(m, c, k, F, dt, beta=0.25, gamma=0.5):
    """
    Newmark-beta法数值积分

    Parameters:
    -----------
    m, c, k : float
        质量、阻尼、刚度
    F : ndarray
        激励力时程
    dt : float
        时间步长
    beta, gamma : float
        Newmark参数

    Returns:
    --------
    u, v, a : 位移、速度、加速度时程
    """
    n = len(F)
    u = np.zeros(n)
    v = np.zeros(n)
    a = np.zeros(n)

    # 初始加速度
    a[0] = (F[0] - c*v[0] - k*u[0]) / m

    # 等效刚度
    k_eff = m / (beta*dt**2) + gamma*c / (beta*dt) + k

    for i in range(n-1):
        # 等效载荷
        f_eff = (F[i+1] +
                m/(beta*dt**2)*(u[i] + dt*v[i] + (0.5-beta)*dt**2*a[i]) +
                gamma*c/(beta*dt)*(u[i] + (1-gamma/beta)*dt*v[i] + (0.5-gamma/beta)*dt**2*a[i]) -
                (1-gamma/beta)*c*v[i] - (1-gamma/(2*beta))*c*dt*a[i])

        # 求解位移
        u[i+1] = f_eff / k_eff

        # 更新速度和加速度
        a[i+1] = (u[i+1] - u[i] - dt*v[i] - (0.5-beta)*dt**2*a[i]) / (beta*dt**2)
        v[i+1] = v[i] + dt*((1-gamma)*a[i] + gamma*a[i+1])

    return u, v, a


def central_difference(m, c, k, F, dt):
    """
    中心差分法数值积分

    Parameters:
    -----------
    m, c, k : float
        质量、阻尼、刚度
    F : ndarray
        激励力时程
    dt : float
        时间步长

    Returns:
    --------
    u, v, a : 位移、速度、加速度时程
    """
    n = len(F)
    u = np.zeros(n)
    v = np.zeros(n)
    a = np.zeros(n)

    # 初始条件
    a[0] = (F[0] - c*v[0] - k*u[0]) / m

    # 虚拟位移u[-1]
    u_minus1 = u[0] - dt*v[0] + dt**2/2*a[0]

    # 等效参数
    a0 = m/dt**2 + c/(2*dt)
    a1 = m/dt**2 - c/(2*dt)
    a2 = k - 2*m/dt**2

    for i in range(n-1):
        if i == 0:
            u[i+1] = (F[i] - a2*u[i] - a1*u_minus1) / a0
        else:
            u[i+1] = (F[i] - a2*u[i] - a1*u[i-1]) / a0

        # 速度和加速度
        if i > 0:
            v[i] = (u[i+1] - u[i-1]) / (2*dt)
            a[i] = (u[i+1] - 2*u[i] + u[i-1]) / dt**2

    # 最后一点
    v[-1] = (u[-1] - u[-2]) / dt
    a[-1] = (F[-1] - c*v[-1] - k*u[-1]) / m

    return u, v, a


# ==================== 计算验证：网格收敛性 ====================

def beam_modal_analysis(n_elements, L, E, I, rho, A):
    """
    简支梁模态分析（有限元）

    Parameters:
    -----------
    n_elements : int
        单元数
    L, E, I, rho, A : float
        梁的几何和材料参数

    Returns:
    --------
    freqs : 固有频率
    modes : 振型
    """
    n_nodes = n_elements + 1
    n_dof = 2 * n_nodes

    # 单元长度
    Le = L / n_elements

    # 单元刚度矩阵（Euler-Bernoulli梁）
    k_e = E*I/Le**3 * np.array([
        [12, 6*Le, -12, 6*Le],
        [6*Le, 4*Le**2, -6*Le, 2*Le**2],
        [-12, -6*Le, 12, -6*Le],
        [6*Le, 2*Le**2, -6*Le, 4*Le**2]
    ])

    # 一致质量矩阵
    m_e = rho*A*Le/420 * np.array([
        [156, 22*Le, 54, -13*Le],
        [22*Le, 4*Le**2, 13*Le, -3*Le**2],
        [54, 13*Le, 156, -22*Le],
        [-13*Le, -3*Le**2, -22*Le, 4*Le**2]
    ])

    # 组装全局矩阵
    K = np.zeros((n_dof, n_dof))
    M = np.zeros((n_dof, n_dof))

    for e in range(n_elements):
        dof = np.array([2*e, 2*e+1, 2*(e+1), 2*(e+1)+1])
        for i in range(4):
            for j in range(4):
                K[dof[i], dof[j]] += k_e[i, j]
                M[dof[i], dof[j]] += m_e[i, j]

    # 简支边界条件（两端位移为0）
    bc_dofs = [0, 2*(n_nodes-1)]  # 第1个和最后1个节点的位移
    free_dofs = [i for i in range(n_dof) if i not in bc_dofs]

    K_reduced = K[np.ix_(free_dofs, free_dofs)]
    M_reduced = M[np.ix_(free_dofs, free_dofs)]

    # 求解特征值问题
    eigenvalues, eigenvectors = eigh(K_reduced, M_reduced)

    # 固有频率
    freqs = np.sqrt(eigenvalues) / (2*np.pi)

    # 重构完整振型
    modes = np.zeros((n_dof, len(freqs)))
    for i, fd in enumerate(free_dofs):
        modes[fd, :] = eigenvectors[i, :]

    return freqs, modes


def beam_exact_frequencies(L, E, I, rho, A, n_modes=5):
    """
    简支梁精确固有频率

    Parameters:
    -----------
    L, E, I, rho, A : float
        梁参数
    n_modes : int
        模态数

    Returns:
    --------
    freqs : 精确频率
    """
    freqs = []
    for n in range(1, n_modes+1):
        omega_n = (n * np.pi / L)**2 * np.sqrt(E*I / (rho*A))
        freqs.append(omega_n / (2*np.pi))
    return np.array(freqs)


# ==================== 可视化函数 ====================

def plot_code_verification():
    """代码验证：数值解与解析解对比"""
    # 系统参数
    m = 1.0
    c = 0.2
    k = 100.0
    F0 = 10.0
    omega = 8.0

    # 时间参数
    T = 10.0
    dt = 0.01
    t = np.arange(0, T, dt)
    F = F0 * np.sin(omega * t)

    # 精确解（稳态部分）
    omega_n = np.sqrt(k / m)
    zeta = c / (2 * np.sqrt(k * m))
    beta = omega / omega_n
    H = 1 / np.sqrt((1 - beta**2)**2 + (2*zeta*beta)**2)
    phi = np.arctan2(2*zeta*beta, 1 - beta**2)
    u_exact = (F0 / k) * H * np.sin(omega * t - phi)

    # 数值解
    u_newmark, _, _ = newmark_beta(m, c, k, F, dt)
    u_central, _, _ = central_difference(m, c, k, F, dt)

    # 绘图
    fig, axes = plt.subplots(2, 2, figsize=(12, 10))

    # 位移时程对比
    ax = axes[0, 0]
    ax.plot(t, u_exact, 'k-', linewidth=2, label='Exact (Steady-state)')
    ax.plot(t, u_newmark, 'r--', linewidth=1.5, alpha=0.8, label='Newmark-beta')
    ax.plot(t, u_central, 'b:', linewidth=1.5, alpha=0.8, label='Central Difference')
    ax.set_xlabel('Time (s)')
    ax.set_ylabel('Displacement (m)')
    ax.set_title('Code Verification: Numerical vs Exact Solution')
    ax.legend()
    ax.grid(True, alpha=0.3)
    ax.set_xlim(5, 10)  # 显示稳态部分

    # 误差分析
    ax = axes[0, 1]
    error_newmark = np.abs(u_newmark - u_exact)
    error_central = np.abs(u_central - u_exact)
    ax.semilogy(t, error_newmark, 'r-', label='Newmark Error')
    ax.semilogy(t, error_central, 'b-', label='Central Difference Error')
    ax.set_xlabel('Time (s)')
    ax.set_ylabel('Absolute Error (log scale)')
    ax.set_title('Numerical Error vs Time')
    ax.legend()
    ax.grid(True, alpha=0.3)

    # 不同时间步长的收敛性
    ax = axes[1, 0]
    dts = [0.1, 0.05, 0.02, 0.01, 0.005, 0.002]
    errors_newmark = []
    errors_central = []

    for dt_test in dts:
        t_test = np.arange(0, T, dt_test)
        F_test = F0 * np.sin(omega * t_test)
        u_exact_test = (F0 / k) * H * np.sin(omega * t_test - phi)

        u_num, _, _ = newmark_beta(m, c, k, F_test, dt_test)
        error = np.max(np.abs(u_num[-100:] - u_exact_test[-100:]))
        errors_newmark.append(error)

        u_num_cd, _, _ = central_difference(m, c, k, F_test, dt_test)
        error_cd = np.max(np.abs(u_num_cd[-100:] - u_exact_test[-100:]))
        errors_central.append(error_cd)

    ax.loglog(dts, errors_newmark, 'ro-', linewidth=2, markersize=8, label='Newmark-beta')
    ax.loglog(dts, errors_central, 'bs-', linewidth=2, markersize=8, label='Central Difference')

    # 参考斜率线
    dt_ref = np.array([0.1, 0.002])
    ax.loglog(dt_ref, 0.1*dt_ref**2, 'k--', alpha=0.5, label='2nd Order Slope')

    ax.set_xlabel('Time Step (s)')
    ax.set_ylabel('Max Error')
    ax.set_title('Time Step Convergence Analysis')
    ax.legend()
    ax.grid(True, alpha=0.3)

    # 频谱分析
    ax = axes[1, 1]
    from scipy.fft import fft, fftfreq

    # 计算FFT
    N = len(t)
    yf_exact = fft(u_exact)
    yf_newmark = fft(u_newmark)
    xf = fftfreq(N, dt)[:N//2]

    ax.semilogy(xf, 2.0/N * np.abs(yf_exact[0:N//2]), 'k-', linewidth=2, label='Exact')
    ax.semilogy(xf, 2.0/N * np.abs(yf_newmark[0:N//2]), 'r--', linewidth=1.5, label='Newmark')
    ax.axvline(omega/(2*np.pi), color='blue', linestyle=':', linewidth=2, label=f'Excitation Freq: {omega/(2*np.pi):.2f} Hz')
    ax.set_xlabel('Frequency (Hz)')
    ax.set_ylabel('Amplitude')
    ax.set_title('Frequency Domain Comparison')
    ax.legend()
    ax.grid(True, alpha=0.3)
    ax.set_xlim(0, 5)

    plt.tight_layout()
    plt.savefig('code_verification.png', dpi=150, bbox_inches='tight')
    plt.close()
    print("代码验证图已保存")


def plot_mesh_convergence():
    """网格收敛性分析"""
    # 梁参数
    L = 1.0
    E = 200e9
    b = h = 0.01
    I = b * h**3 / 12
    A = b * h
    rho = 7850

    # 不同网格数 - 从4开始确保有足够自由度
    n_elements_list = [4, 8, 16, 32, 64, 128]

    # 精确频率
    n_modes_target = 5
    freqs_exact = beam_exact_frequencies(L, E, I, rho, A, n_modes=n_modes_target)

    # 存储结果 - 使用列表存储，允许不同长度
    freqs_fem_list = []

    for n_elem in n_elements_list:
        freqs_num, _ = beam_modal_analysis(n_elem, L, E, I, rho, A)
        freqs_fem_list.append(freqs_num[:n_modes_target])  # 最多取5阶

    # 确定实际可用的模态数（所有网格都能计算的模态数）
    min_modes = min(len(f) for f in freqs_fem_list)

    # 重新组织数据
    freqs_fem = {i: [] for i in range(min_modes)}
    errors = {i: [] for i in range(min_modes)}

    for freqs_num in freqs_fem_list:
        for i in range(min_modes):
            freqs_fem[i].append(freqs_num[i])
            errors[i].append(np.abs(freqs_num[i] - freqs_exact[i]) / freqs_exact[i] * 100)

    # 绘图
    fig, axes = plt.subplots(2, 2, figsize=(12, 10))

    # 频率收敛
    ax = axes[0, 0]
    h_sizes = [L/n for n in n_elements_list]
    colors = ['red', 'blue', 'green', 'orange', 'purple']

    for i in range(min_modes):
        ax.loglog(h_sizes, freqs_fem[i], 'o-', color=colors[i],
                 linewidth=2, markersize=8, label=f'Mode {i+1}')
        ax.axhline(freqs_exact[i], color=colors[i], linestyle='--', alpha=0.5)

    ax.set_xlabel('Element Size h (m)')
    ax.set_ylabel('Natural Frequency (Hz)')
    ax.set_title('Mesh Convergence: Natural Frequencies')
    ax.legend()
    ax.grid(True, alpha=0.3)

    # 相对误差收敛
    ax = axes[0, 1]
    for i in range(min_modes):
        ax.loglog(h_sizes, errors[i], 'o-', color=colors[i],
                 linewidth=2, markersize=8, label=f'Mode {i+1}')

    # 参考斜率线（2阶收敛）
    h_ref = np.array([h_sizes[0], h_sizes[-1]])
    ax.loglog(h_ref, 10*h_ref**2, 'k--', alpha=0.5, label='2nd Order Slope')

    ax.set_xlabel('Element Size h (m)')
    ax.set_ylabel('Relative Error (%)')
    ax.set_title('Convergence Rate Analysis')
    ax.legend()
    ax.grid(True, alpha=0.3)

    # Richardson外推
    ax = axes[1, 0]
    # 使用最后三个网格计算外推解
    p = 2  # 假设2阶收敛

    n_modes_richardson = min(3, min_modes)  # 确保不超过可用模态数

    for i in range(n_modes_richardson):  # 前n阶模态
        f_coarse = freqs_fem[i][-3]
        f_medium = freqs_fem[i][-2]
        f_fine = freqs_fem[i][-1]

        r = 2  # 细化比
        f_extrap = f_fine + (f_fine - f_medium) / (r**p - 1)

        ax.bar([i*4, i*4+1, i*4+2, i*4+3],
               [f_coarse, f_medium, f_fine, freqs_exact[i]],
               color=['lightblue', 'blue', 'darkblue', 'red'],
               alpha=0.7)
        ax.plot(i*4+3, f_extrap, 'go', markersize=12, markerfacecolor='none',
               markeredgewidth=2, label='Richardson Extrapolation' if i==0 else '')

    ax.set_xticks([1.5, 5.5, 9.5])
    ax.set_xticklabels(['Mode 1', 'Mode 2', 'Mode 3'])
    ax.set_ylabel('Frequency (Hz)')
    ax.set_title('Richardson Extrapolation')
    ax.legend()
    ax.grid(True, alpha=0.3, axis='y')

    # GCI分析
    ax = axes[1, 1]
    Fs = 1.25  # 安全因子

    n_modes_gci = min(3, min_modes)  # 确保不超过可用模态数

    for i in range(n_modes_gci):
        f_medium = freqs_fem[i][-2]
        f_fine = freqs_fem[i][-1]
        r = 2
        p = 2

        GCI = Fs * np.abs(f_fine - f_medium) / (r**p - 1)
        relative_GCI = GCI / f_fine * 100

        ax.bar(i, relative_GCI, color=colors[i], alpha=0.7, label=f'Mode {i+1}')

    ax.set_xlabel('Mode Number')
    ax.set_ylabel('GCI (%)')
    ax.set_title('Grid Convergence Index')
    ax.set_xticks(range(n_modes_gci))
    ax.set_xticklabels([f'Mode {i+1}' for i in range(n_modes_gci)])
    ax.grid(True, alpha=0.3, axis='y')

    plt.tight_layout()
    plt.savefig('mesh_convergence.png', dpi=150, bbox_inches='tight')
    plt.close()
    print("网格收敛性图已保存")

    # 打印结果
    print("\n网格收敛性分析结果:")
    print("="*60)
    for i in range(min_modes):
        print(f"\n第{i+1}阶模态:")
        print(f"  精确频率: {freqs_exact[i]:.4f} Hz")
        print(f"  最细网格频率: {freqs_fem[i][-1]:.4f} Hz")
        print(f"  相对误差: {errors[i][-1]:.4f}%")


def plot_benchmark_tests():
    """基准测试问题验证"""
    fig, axes = plt.subplots(2, 2, figsize=(12, 10))

    # 测试1：自由振动衰减
    ax = axes[0, 0]
    m, c, k = 1.0, 0.4, 100.0
    omega_n = np.sqrt(k/m)
    zeta = c / (2*np.sqrt(k*m))
    omega_d = omega_n * np.sqrt(1-zeta**2)

    t = np.linspace(0, 10, 1000)
    u0, v0 = 1.0, 0.0

    # 精确解
    A = u0
    B = (v0 + zeta*omega_n*u0) / omega_d
    u_exact = np.exp(-zeta*omega_n*t) * (A*np.cos(omega_d*t) + B*np.sin(omega_d*t))

    # 数值解
    dt = 0.01
    F = np.zeros(len(t))
    u_num, _, _ = newmark_beta(m, c, k, F, dt)
    u_num = u_num[:len(t)]

    ax.plot(t, u_exact, 'k-', linewidth=2, label='Exact')
    ax.plot(t, u_num, 'r--', linewidth=1.5, alpha=0.8, label='Numerical')
    ax.set_xlabel('Time (s)')
    ax.set_ylabel('Displacement (m)')
    ax.set_title('Test 1: Free Vibration Decay')
    ax.legend()
    ax.grid(True, alpha=0.3)

    # 测试2：共振响应
    ax = axes[0, 1]
    m, c, k = 1.0, 0.2, 100.0
    omega_n = np.sqrt(k/m)
    zeta = c / (2*np.sqrt(k*m))

    # 扫频分析
    omega_ratios = np.linspace(0.5, 1.5, 100)
    H_exact = []
    H_numerical = []

    for beta in omega_ratios:
        omega = beta * omega_n
        H = 1 / np.sqrt((1-beta**2)**2 + (2*zeta*beta)**2)
        H_exact.append(H)

        # 数值稳态幅值
        t = np.linspace(0, 20, 2000)
        F = np.sin(omega*t)
        u, _, _ = newmark_beta(m, c, k, F, 0.01)
        H_numerical.append(np.max(u[-500:]))

    ax.plot(omega_ratios, H_exact, 'k-', linewidth=2, label='Exact')
    ax.plot(omega_ratios, H_numerical, 'ro', markersize=4, alpha=0.7, label='Numerical')
    ax.axvline(1.0, color='blue', linestyle='--', alpha=0.5, label='Resonance')
    ax.set_xlabel('Frequency Ratio β')
    ax.set_ylabel('Amplitude Ratio H')
    ax.set_title('Test 2: Frequency Response')
    ax.legend()
    ax.grid(True, alpha=0.3)

    # 测试3：能量守恒
    ax = axes[1, 0]
    m, k = 1.0, 100.0
    c = 0  # 无阻尼

    t = np.linspace(0, 10, 1000)
    u0, v0 = 1.0, 0.0
    omega_n = np.sqrt(k/m)

    # 精确解
    u_exact = u0 * np.cos(omega_n*t) + (v0/omega_n) * np.sin(omega_n*t)
    v_exact = -u0*omega_n * np.sin(omega_n*t) + v0 * np.cos(omega_n*t)

    E_kinetic = 0.5 * m * v_exact**2
    E_potential = 0.5 * k * u_exact**2
    E_total_exact = E_kinetic + E_potential

    # 数值解
    dt = 0.01
    F = np.zeros(len(t))
    u_num, v_num, _ = newmark_beta(m, c, k, F, dt)
    u_num = u_num[:len(t)]
    v_num = v_num[:len(t)]

    E_kinetic_num = 0.5 * m * v_num**2
    E_potential_num = 0.5 * k * u_num**2
    E_total_num = E_kinetic_num + E_potential_num

    ax.plot(t, E_total_exact, 'k-', linewidth=2, label='Exact (Constant)')
    ax.plot(t, E_total_num, 'r--', linewidth=1.5, alpha=0.8, label='Numerical')
    ax.set_xlabel('Time (s)')
    ax.set_ylabel('Total Energy (J)')
    ax.set_title('Test 3: Energy Conservation (Undamped)')
    ax.legend()
    ax.grid(True, alpha=0.3)

    # 测试4：模态正交性
    ax = axes[1, 1]
    L, E, I, rho, A = 1.0, 200e9, 1e-8, 7850, 1e-4

    n_elem = 32
    freqs, modes = beam_modal_analysis(n_elem, L, E, I, rho, A)

    # 计算模态质量矩阵（应近似对角）
    n_modes = 5
    modal_mass = np.zeros((n_modes, n_modes))

    for i in range(n_modes):
        for j in range(n_modes):
            phi_i = modes[:, i]
            phi_j = modes[:, j]
            # 简化的模态质量计算
            modal_mass[i, j] = np.dot(phi_i, phi_j)

    # 归一化
    for i in range(n_modes):
        modal_mass[i, :] /= np.sqrt(modal_mass[i, i])
        modal_mass[:, i] /= np.sqrt(modal_mass[i, i])

    im = ax.imshow(np.abs(modal_mass), cmap='Blues', aspect='auto')
    plt.colorbar(im, ax=ax)
    ax.set_xlabel('Mode j')
    ax.set_ylabel('Mode i')
    ax.set_title('Test 4: Modal Orthogonality Check')
    ax.set_xticks(range(n_modes))
    ax.set_yticks(range(n_modes))
    ax.set_xticklabels([f'{i+1}' for i in range(n_modes)])
    ax.set_yticklabels([f'{i+1}' for i in range(n_modes)])

    plt.tight_layout()
    plt.savefig('benchmark_tests.png', dpi=150, bbox_inches='tight')
    plt.close()
    print("基准测试图已保存")


# ==================== 主程序 ====================

def main():
    """主函数"""
    print("\n" + "="*70)
    print("案例1: 仿真验证方法")
    print("="*70)

    # 1. 代码验证
    print("\n1. 代码验证：数值解与解析解对比...")
    plot_code_verification()

    # 2. 网格收敛性分析
    print("\n2. 网格收敛性分析...")
    plot_mesh_convergence()

    # 3. 基准测试
    print("\n3. 基准测试问题验证...")
    plot_benchmark_tests()

    print("\n" + "="*70)
    print("所有验证分析完成！")
    print("="*70)


if __name__ == "__main__":
    main()

代码说明

参数设置区：定义系统的质量、刚度、阻尼等基本参数
核心计算模块：实现振动方程的求解算法
可视化模块：生成分析图表和动画
结果输出：保存图片文件供文档使用

运行上述代码将生成本主题所需的所有可视化素材。

AtomGit开源社区

AtomGit 是由开放原子开源基金会联合 CSDN 等生态伙伴共同推出的新一代开源与人工智能协作平台。平台坚持“开放、中立、公益”的理念，把代码托管、模型共享、数据集托管、智能体开发体验和算力服务整合在一起，为开发者提供从开发、训练到部署的一站式体验。

更多推荐

NLP - Transformer原理解析

AtomGit开源社区

机器视觉在人工智能领域的应用 —— 基于智能医学工程视角的分析

应用说明：机器视觉结合深度学习模型，对 CT、MRI、X 光、病理切片、眼底照相等影像进行自动分析，实现病灶检测、分割、良恶性判断、疾病分期等功能，辅助放射科医生提升诊断效率，减少漏诊误诊。典型案例：奥林巴斯的 AI 辅助内镜系统，可在肠镜检查中实时识别息肉，提示医生避免漏检；应用说明：在注射器、人工关节、手术器械等医疗器械的生产过程中，机器视觉用于产品表面缺陷检测、尺寸测量，例如一次性注射器的密

AtomGit开源社区

本地服务器部署vllm+Qwen3-Coder-Next的模型

在miniconda3的解压包下找到.condarc文件，里面也配一下镜像源。环境配置好之后创建一个合适版本的的虚拟环境。出现找不到nvcc的情况。

AtomGit开源社区

所有评论(0)

查看更多评论

kkchenkx

@2401_87715305

已为社区贡献156条内容

结构动力学仿真-主题084-仿真验证与确认

kkchenkx

第八十四篇：结构动力学仿真验证与确认

摘要

关键词

1. 验证与确认的基本概念

1.1 V&V的定义与区别

1.2 V&V的重要性

1.3 V&V标准与指南

2. 代码验证方法

2.1 代码验证的基本原理

2.2 基准测试问题

2.3 收敛性分析

2.4 代码间比较

3. 计算验证方法

3.1 网格收敛性分析

3.2 时间步长收敛性

3.3 误差估计

3.4 自适应网格细化

4. 模型确认方法

4.1 模型确认的基本框架

4.2 确认度量

4.3 模型修正与更新

4.4 确认层次

5. 不确定性量化

5.1 不确定性的来源

5.2 不确定性传播方法

5.3 验证与确认中的不确定性

6. 工程应用案例

6.1 案例1：简支梁模态分析验证

6.2 案例2：冲击响应分析确认

6.3 案例3：不确定性量化与验证

7. V&V最佳实践

7.1 V&V计划制定

7.2 常见误区与注意事项

7.3 质量保证体系

8. 前沿发展方向

8.1 机器学习方法在V&V中的应用

8.2 数字孪生与实时V&V

8.3 多尺度多物理场V&V

9. 总结

完整Python代码实现

代码说明

所有评论(0)

温馨提示：您尚未绑定手机号

kkchenkx
