引言

负载箱的核心使命是将电能转化为热能，而热设计的核心使命则是将这股热能高效、可控地排出系统。两者构成了一对精确的镜像关系：有多少电功率进入，就有多少热功率需要被搬运。如果热设计失败，负载箱将在数分钟内从精密的测试仪器退化为一堆烧毁的电阻丝。

然而，热设计从来不是孤立的技术问题。它需要与电气设计争夺空间，与噪声指标妥协，与成本约束博弈，与使用环境对话。一个优秀的热设计方案，是在多个相互矛盾的约束条件中求解出的工程最优解。本文从传热学基本原理出发，系统剖析负载箱热设计的计算逻辑、技术路径和工程权衡，揭示那些隐藏在风机选型表和水泵扬程曲线背后的热力学智慧。

 1. 热设计的传热学基础

负载箱内部的热量传递遵循三条经典路径：热传导、热对流和热辐射。理解它们在负载箱中的具体表现形式，是进行定量热设计的前提。

 1.1 热传导：从发热芯体到散热表面

热量在电阻元件内部的传递以热传导为主导。根据傅里叶定律，通过固体材料的热流密度与温度梯度成正比：

q = -k · ∇T

对于管状电热元件，热传导路径为：镍铬合金丝 → 氧化镁绝缘层 → 不锈钢护套管。这是一个多层圆筒壁的串联热传导问题。在各层材料中，氧化镁层的热导率最低（约3-10 W/(m·K)），成为整个传热链条的“热阻瓶颈”。减少MgO层厚度可降低热阻，但受限于绝缘强度要求（需承受额定电压的2倍以上无击穿），厚度不能无限减薄。这一矛盾是管状电热元件功率密度难以大幅提升的根本物理限制。

在风冷电阻中，电阻带直接暴露于气流中，热传导环节极短，因此其表面热流密度可以远高于管状元件。

 1.2 热对流：从固体表面到冷却介质

热量从电阻表面传递到冷却介质（空气或液体）的过程属于对流换热。牛顿冷却公式给出了基本关系：

Q = h · A · (T_s - T_∞)

式中h是对流换热系数，A是换热面积，ΔT是表面与流体的温差。

对于强制风冷，h的值取决于气流速度、流道几何形状和流体物性。在典型的风冷负载箱工况下（风速5-10 m/s），h约在30-80 W/(m²·K)量级。对于液冷，h值可高出1-2个数量级，这是液冷能以更小体积实现同等散热能力的物理根源。

一个常被忽视的事实是：对流换热的热阻主要在流体侧的边界层内。无论电阻表面的导热有多好，热量最终必须穿越这层“热边界层”才能进入主流流体。因此，破坏边界层、增强流体扰动是提升对流换热效率的核心思路。波纹电阻带的波浪形状、散热翅片的间断设计，本质上都是在制造边界层分离和再附着，迫使冷流体不断冲刷热表面。

 1.3 热辐射：高温下的不可忽视项

根据斯特藩-玻尔兹曼定律，热辐射功率与表面绝对温度的四次方成正比。在负载箱中，电阻表面温度通常在300-600℃范围，辐射换热占比可达10-20%，不应忽略。然而，辐射换热的方向性难以控制——电阻管向四周辐射热量，可能导致相邻绝缘材料过热。设计中通常将辐射视为“额外收益”而非主要依赖手段，并通过对辐射敏感元件（如塑料件、传感器）设置隔热挡板来阻断辐射路径。

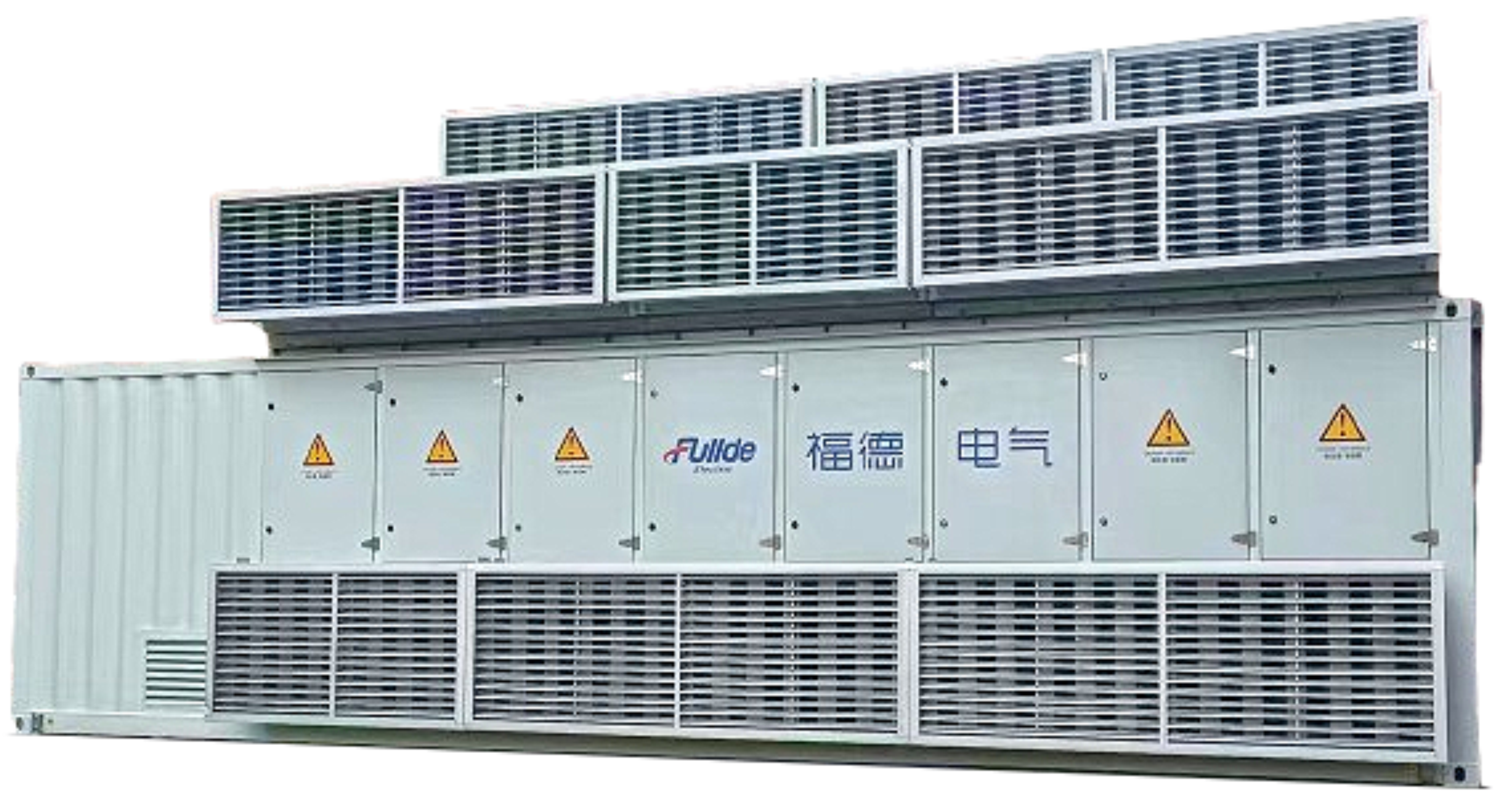

 2. 风冷系统的热计算与风机选型

强制风冷是应用最广的散热方式，其热设计核心是确定所需风量并匹配合适的风机。

 2.1 风量需求的热平衡方程

根据能量守恒，带走功率P所需的风量Q_v可由下式计算：

Q_v = P / (ρ · c_p · ΔT)

其中ρ为空气密度（约1.2 kg/m³），c_p为空气比热容（约1005 J/(kg·K)），ΔT为空气通过负载箱的温升（出口温度 - 进口温度）。

假设一台100kW的风冷负载箱，允许空气温升ΔT=30℃，则理论所需风量为：

Q_v = 100,000 / (1.2 × 1005 × 30) ≈ 2.76 m³/s ≈ 10,000 m³/h

这是一个理想化的计算结果。实际工程中，还需乘以一个安全系数（通常1.2-1.5），以应对以下非理想因素：

- 气流分布不均导致的局部旁通（部分空气未充分流经电阻）

- 风机性能曲线与实际系统阻力曲线的匹配偏差

- 海拔升高导致的空气密度下降（海拔每升高1000m，密度下降约10%）

- 滤网堵塞、进风口遮挡等渐进劣化

因此，实际选配风机总风量通常会达到理论值的1.3倍以上。

 2.2 系统阻力曲线与风机工况点

风机选型不能仅看最大风量，更关键的是确认风机在系统中的实际工作点。系统阻力来自空气流经进风口、过滤网、电阻区域、出风口等各个环节的压降。阻力与流量的关系近似服从平方律：

ΔP = K · Q²

将系统阻力曲线与风机的P-Q性能曲线绘制在同一坐标系中，两者的交点即为实际运行工况点。如果风机选型过小，工作点风量不足，电阻超温；如果风机选型过大，不仅增加成本和噪音，还可能导致电机长期在低效区运行。

在多风机并联方案中，需注意风机之间的相互干扰。当两台风机共用进出风腔时，气流可能发生“抢风”现象，导致总风量低于单台风量之和。采用独立风道或设置导流板可有效抑制这一问题。

 2.3 风道设计中的热均匀性

温度均匀性是衡量风道设计优劣的关键指标。理想情况下，流经每一组电阻的空气流量应与其发热功率成正比，使得各组电阻的表面温度趋于一致。

常见的风道布局策略包括：

- 下进上出垂直风道：利用热空气自然上升的浮力辅助强制对流，降低风机功耗。这是大功率负载箱的首选布局。

- 导流板分区配风：在进风腔设置可调节角度的导流板，将更多气流导向高热流密度区域。

- Z型交错布置电阻：将电阻带在气流方向上交错排列，使气流不断被扰动，增强换热并减少尾流遮挡效应。

温度均匀性可通过红外热成像进行验证性测试。如果发现某区域温度显著偏高，通常意味着该处存在气流死区或短路，需调整导流结构。

 3. 液冷系统的热设计要点

液冷负载箱以液体（通常是去离子水或乙二醇水溶液）作为载热介质，其热设计的核心在于流量、流阻与换热效率的平衡。

 3.1 冷板换热的热阻分解

液冷系统的关键换热元件是液冷冷板。电阻管安装于冷板表面，热量经接触界面传导至冷板基体，再由流道内的冷却液带走。总热阻可分解为串联的若干分量：

R_total = R_接触 + R_基板导热 + R_对流

其中，接触热阻是液冷系统中的主要不确定性来源。电阻管与冷板之间即使经过精密加工，微观上仍是点接触。填充导热界面材料可显著降低接触热阻，但长期高温运行下TIM的挤出、干裂、挥发会导致热阻回升。

对流热阻取决于流道设计。小截面流道可获得高流速和高对流换热系数，但代价是流阻急剧增大。设计中通常将流道水力直径控制在数毫米量级，流速控制在1-3 m/s范围，在换热与泵耗之间取得经济平衡。

 3.2 流量与温升的匹配

与风冷类似，液冷系统所需流量Q_m由热平衡方程确定：

Q_m = P / (c_p · ΔT)

水的比热容约4200 J/(kg·K)，远高于空气，因此带走同等功率所需的质量流量远小于风冷。例如，100kW功率、允许温升ΔT=10℃，仅需约2.4 kg/s（约8.6 m³/h）的流量。

但流量不能无限制降低。过低的流量意味着冷却液在流道内停留时间过长，出口温度过高，可能导致局部沸腾（即使整体未达沸点）。一旦发生流动沸腾，气泡的产生和溃灭会引起压力波动和流道壁面侵蚀，严重时导致传热恶化。因此，液冷系统通常设置最小流量保护，确保出口温度不超过80℃且留有防止沸腾的裕度。

 3.3 流阻与泵耗的权衡

冷却液循环需要克服管路、阀门、接头、冷板流道的沿程阻力和局部阻力。系统总流阻决定了循环泵的扬程需求，泵的轴功率为：

P_pump = ΔP · Q / η_pump

在高功率密度液冷负载箱中，泵耗可能达到负载功率的1-3%。这部分能量最终也转化为冷却液中的热量，增加了散热负担。因此，流道设计需在低流阻和高换热之间寻求最优解。

工程上，液冷负载箱的流阻通常控制在100kPa以下，以兼容数据中心常用的CDU（冷量分配单元）扬程能力。对于更高流阻的设计，需配套独立泵组。

 4. 瞬态热管理的挑战

负载箱的热设计不仅关注稳态工况，瞬态过程中的热冲击同样危险。

 4.1 突加负载的热惯性

当负载从零突加至满功率时，电阻体温度并非立即跃升至稳态值，而是按指数规律缓慢上升，时间常数由热容与热阻的乘积（RC类比）决定。管状电热元件由于MgO层的蓄热，时间常数可达数十秒至数分钟。

在温度上升的初始阶段，冷却系统尚未感受到热量输出，若仅依赖温度反馈启动风机调速，响应将滞后。因此，负载箱的控制逻辑需采用前馈+反馈复合控制——检测到功率加载信号后立即启动风机，不等温度上升；待温度信号建立后，再转入闭环调速。

 4.2 突卸负载的余热危机

突卸负载后，电阻体内储存的大量热量仍需通过冷却系统带走。如果风机或循环泵在卸载的同时立即停止，残留热量无处散发，电阻温度反而可能短时上升（因热量从内部传导至表面需要时间），导致“关机超温”。因此，负载箱的风机应设置延时停机功能，在卸载后继续运行数分钟，将余热吹散后方可停止。

 4.3 间歇加载的热疲劳

在需要进行反复加卸载的测试场景中（如发电机组突加突卸试验），电阻元件经历频繁的升降温循环。材料热膨胀系数差异产生的循环热应力是导致电阻管焊缝开裂、MgO层龟裂的主要原因。热设计上，可通过降低单次温升幅度（采用较低的热流密度设计）或优化结构约束（允许电阻体自由膨胀）来缓解热疲劳。

 5. 环境因素对热设计的约束修正

负载箱的热设计必须在特定使用环境中验证和修正。

 5.1 海拔高度的影响

海拔升高导致空气密度下降，直接影响风冷系统的散热能力。在海拔3000m处，空气密度约为海平面的70%，带走同等热量所需的风量需增加约40%。同时，风机电机在高海拔下的散热也恶化，需降额使用。因此，用于高原地区的负载箱，风机需按高海拔工况专门选型，或采用液冷方案规避空气密度变化的影响。

 5.2 环境温度的影响

环境温度直接决定冷却介质的初始温度。在50℃环境中，风冷允许的温升空间被压缩，需增加风量补偿；液冷则需关注冷却液在高温下的腐蚀性加剧和密封件老化加速问题。

 5.3 安装空间约束

负载箱在实际使用中，常被置于集装箱内、设备夹层中或临时帐篷下。进风口的阻塞、出风口的热风回流（热气被风机重新吸入）都会严重劣化散热效果。热设计中需明确进排风最小间距要求，必要时配置导风罩将热风引至室外。

 6. 热测试与验证

热设计的最终检验在实验室和现场。

 6.1 热电偶布点策略

负载箱出厂前的温升试验，需在关键位置布置热电偶：电阻表面（最高温度点）、绝缘材料表面、接线端子、冷却介质进出口、机柜外壁等。布点应覆盖最严酷工况——通常选择靠近出风口的电阻单元，因为此处冷却空气已被上游预热，换热温差最小。

 6.2 红外热成像的定性诊断

红外热像仪可快速呈现整体温度分布，是发现热设计缺陷的利器。一张红外热像图能直观显示：是否存在气流死区（低温区异常）、是否存在接触不良导致的局部热点（某个接线端子异常发亮）、是否存在保温不良导致的壳体超温。相比热电偶的“点测量”，红外提供了宝贵的“场测量”信息。

 6.3 极端工况验证

除额定工况外，热设计验证还应包括：最低允许流量/风量下的温升试验（验证保护阈值合理性）、高温环境下的满载试验（验证热设计裕度）、单风机故障冗余试验（对于多风机系统，验证一台风机停转时其余风机能否维持安全温度）。

 7. 热管理的前沿技术方向

负载箱热管理技术的演进方向，与数据中心、电力电子领域的热管理创新同频共振。

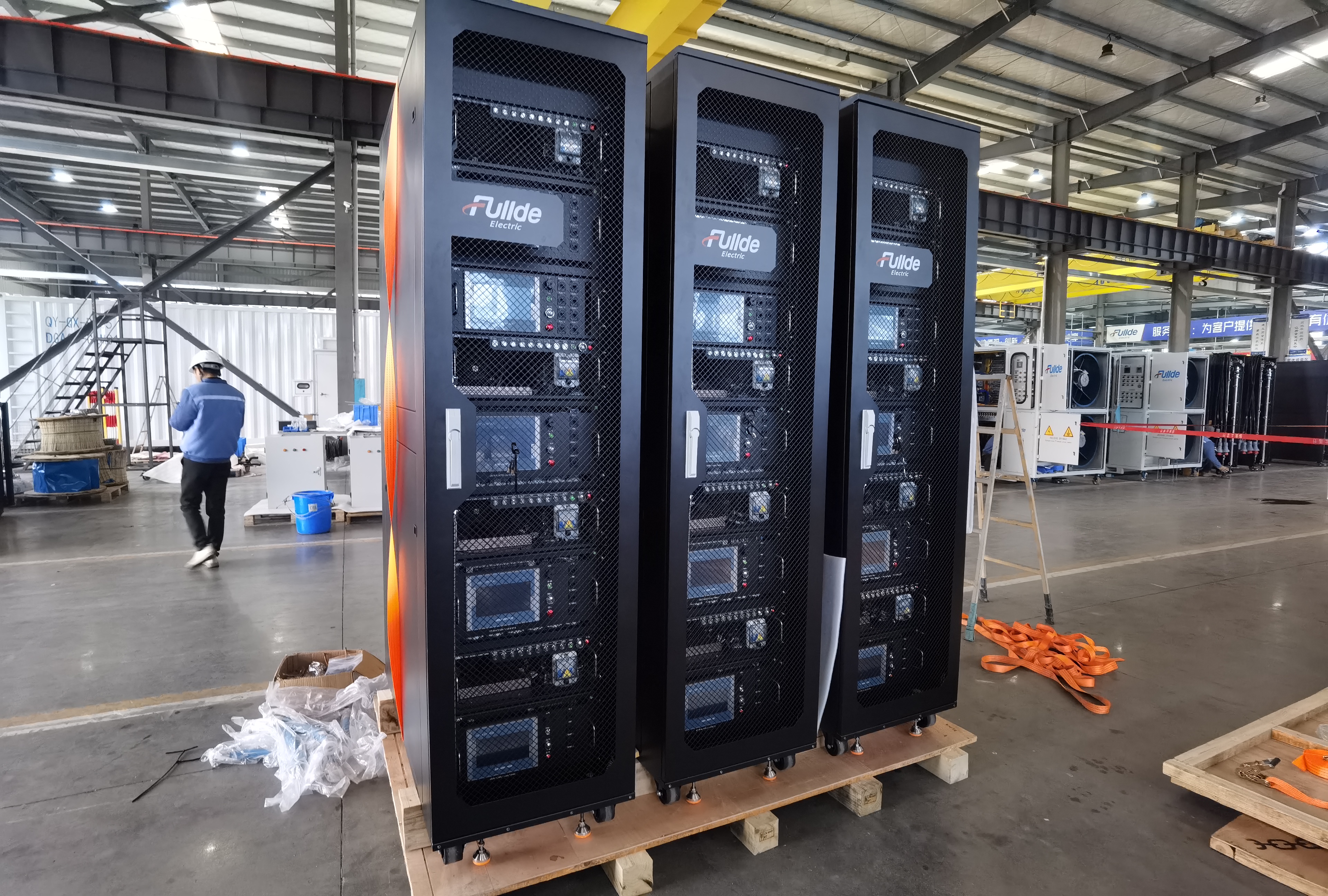

液体冷却的普及化：随着数据中心液冷生态的成熟，液冷负载箱的标准化程度和成本竞争力正在提升。未来，机架式液冷负载箱有望像刀片服务器一样实现热插拔和盲插快速接头连接。

相变储热缓冲技术：利用石蜡等相变材料的潜热吸收突加负载时的热量冲击，平抑温度波动，减小冷却系统的容量需求。相变材料集成于冷板或电阻管内部，可在瞬态测试中发挥“热飞轮”作用。

AI动态温控：基于机器学习算法，根据负载变化趋势和环境参数，提前预测温度走向，动态调节风机转速或水泵频率，实现冷却能耗的最优化。在长时间老化测试中，AI温控可比恒速运行节省20%以上的辅助能耗。

数字孪生热仿真：在负载箱交付前，通过CFD仿真构建其数字热模型。现场运行中，将实时采集的温度数据与仿真值对比，当偏差超阈值时提示潜在的热故障（如滤网堵塞、风机退化）。这种“虚实结合”的热管理方法，正在将负载箱的运维从“计划检修”推向“预测性维护”。

 结语

负载箱的热设计是一场在传热方程约束下的多目标优化。设计者需要权衡：更高的换热系数意味着更大的流阻和噪音，更紧凑的体积意味着更高的热流密度和材料挑战，更宽的温升裕度意味着更大的风机和更高的成本。所有这些权衡最终凝结为一份风机选型表、一张冷板流道图、一组热保护阈值。

优秀的负载箱热设计，不仅让电阻元件在额定温度下稳定工作，更让整台设备在严酷的热冲击中保持从容。从焦耳热的诞生到散入大气，每一焦耳能量的旅程都经过精心规划。理解这段旅程中的传热学原理，是设计可靠负载箱的必修课，也是诊断现场热故障的思维工具。

在功率密度持续攀升的时代，热设计不再是负载箱的“配套工程”，而是决定产品竞争力的核心技术。那些将热管理做到极致的设计，终将在市场的热浪中淬炼成金。
